Регулировка сцепления дэу нексия n150. инструкция по регулировке сцепления на дэу нексия

Подготовка замены

Для удобства проведения работ автомобиль следует установить на подъемное устройство или приподнять машину домкратом и установить на опоры.

Необходимые инструменты

Из инструментов для проведения процедуры нужно приготовить:

  • ключ на «11», удобнее будет воспользоваться торцевой головкой;
  • монтажную лопатку;
  • отвертку;
  • динамометрический ключ;
  • набор инструментов для демонтажа КПП;
  • оправу для выполнения центрирования.

Оправку можно изготовить самостоятельно, согласно следующему чертежу.

Вид оправки для центрирования

Подготовив все необходимые инструменты и расходные материалы можно приступать к замене.

 Загрузка …

Процесс замены

Процесс замены сцепления на Нексия почти идентичный всем остальным автомобилям корейского происхождения, поскольку все имеют похожие конструктивные особенности. Как Чтобы заменить конструктивный элемент потребуется яма или подъемник, а также набор определённого инструментария.

Итак, рассмотрим, какая последовательность действий, чтобы заменить сцепление на Нексия:

  1. Сбрасываем клемму-минус с аккумуляторной батареи.
  2. При помощи приготовленного набора инструментов демонтируем болты, что крепят КПП к силовому агрегату, и отсоединяем элементы. Стоит быть предельно аккуратным, чтобы не повредить другие конструктивные элементы.

Сначала необходимо снять коробку переключения передач (КПП). Перед снятием КПП нужно снять оба вала привода передних колес. Демонтировать аккумулятор. Затем необходимо слить масло с коробки передач. Далее следует освободить рабочий цилиндр и отвести его в сборе с кронштейном в сторону. Затем нужно освободить КПП от крепления к двигателю. Далее нужно освободить кожух маховика.Затем следует снять опору силового агрегата.Теперь демонтируется КПП.

Рассоединив две важнейшие детали можно увидеть комплект сцепления. Прежде всего, необходимо провести наружный осмотр корзины, а точнее ее лепестков на предмет износа. Но, как показывает практика, комплект сцепления на Нексия необходимо менять полностью. Это экономически выгодно, а к тому же намного удобнее.

Затем нужно решить вопрос по поводу нажимного. Если принято решение его не менять, то необходимо сделать пометку маркером или краской на его кожухе, отметив, как он расположен по отношению к маховику. Это делается для того, чтобы после установки была сохранена прежняя балансировка. Далее, вставив в маховик монтажную лопатку или отвертку, нужно зафиксировать его так, чтобы он не проворачивался. Затем необходимо выкрутить шесть болтов, с помощью которых нажимной диск крепится к маховику.

Откручиваем крепления кожуха сцепления.

Выкручивать болты следует равномерно, делая по два оборота ключом на каждом болту, двигаясь по кругу. Когда будут выкручены все болты, нужно аккуратно демонтировать с маховика корзину сцепления и ведомый диск. Перед тем, как установить новый комплект, следует проверить, чтобы ведомый диск свободно передвигался по шлицам первичного вала КПП. Если он ходит туго, необходимо найти причины неисправностей и устранить их, или выполнить замену дефектных деталей.Далее нужно нанести тугоплавкую смазку на шлицы ступицы. Теперь можно устанавливать новое изделие. Сначала, используя оправку, следует смонтировать ведомый диск.

Фиксируем коленчатый вал, зафиксировав маховик.

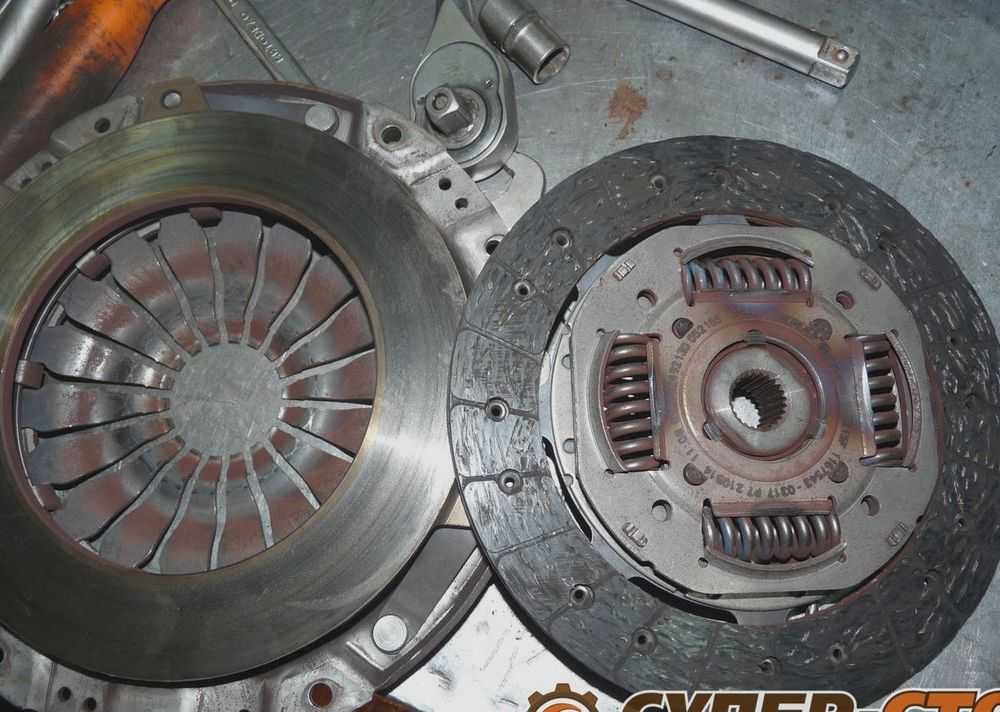

Вынимаем корзину и диск.

Далее устанавливается кожух нажимного диска. При этом, если наносились метки, их нужно совместить. После совмещения меток необходимо закрутить болты, которыми прикручен нажимной диск к маховику. Болты следует закручивать поочередно: каждый болт по одному повороту ключа с усилием 15 Нм, передвигаясь по кругу от болта к болту. Таким образом, закручиваем все шесть креплений.При монтаже ведомого диска, надпись должна быть развернута к маховику. Далее можно удалять оправку и устанавливать КПП на прежнее место.

После установки следует проверить работоспособность узла.

Проблемы с кулисой КПП. Не включаются передачи на Нексии

Если проверять уровень масла в КПП каждых 30 тысяч и менять его хотя бы каждых 90-110 тысяч пробега , проблем с коробкой не будет. Чаще всего проблемы с переключением передач на механике у Дэу Нексия возникают как раз не по причине поломки коробки, а из-за износа или дефектов элементов сцепления. Хотя, всякое бывает.

Чтобы добраться до корзины, выжимного подшипника или ведомого диска, как известно, необходимо снять коробку передач, а это связано с нарушением регулировки механизма переключения.

Привод управления переключением передач на Нексии состоит из нескольких элементов. Скажем прямо, не самой удачной, громоздкой и устаревшей конструкции:

Кулиса ручки переключения с шаровой опорой, которая закреплена к кузову.

Системы из рычагов и тяг, установленных на задней подушке двигателя.

Механизма выбора передач, он расположен внутри КПП и к нему претензий не возникает.

Естественно, вся эта конструкция рано или поздно тоже изнашивается, особенно пластиковые втулки и фиксаторы. Но к приводу переключения передач в каталоге запчастей Дэу Нексия всегда можно купить ремкомплект и забыть про проблемы с люфтами и плохим включением.

Все же есть одна проблема: после установки нового ремкомплекта кулисы или сцепления передачи могут некорректно переключаться. Дело в регулировке самой кулисы.

Регулировка сцепления нексия | ремонт своими руками

Что полезно менять вместе со сцеплением?

Чтобы определить свободный ход педали сцепления, измерьте расстояние от начального положения педали до положения, в котором при нажатии рукой на педаль ощущается увеличение сопротивления. Совместите метки, которые нанесли перед снятием, установите корзину сцепления и вкрутите обратно, болты, которыми кожух крепиться к маховику.

Вращая шток за лыску показана стрелкой , отрегулируйте свободный ход педали.

Для измерения полного хода педали необходимо замерить расстояние между накладкой на педали сцепления и рулевым колесом, педаль при этом не нажата. Возможные неисправности сцепления Повышение уровня шума при его включении. Это делается для того, чтобы после установки была сохранена прежняя балансировка.

Помню только что где правый ШРУС, над ним есть болт, который можно не заметить, остальные вроде все на виду.

Открутили все болты, и монтажкой или отверткой, поддеваем коробку, оттягиваем назад, и все. К сожалению больше фотографии не загружаются, только Дальше я Поставил новый выжимной подшипник, новые подушки и новый «вертолет». Поставил все обратно, залил масло в КПП, туда влезло где то 1,3 литра или чуть меньше.

Там есть заливная пробка, поэтому по ней можно ориентироваться. И по поводу кулисы, что бы ее отрегулировать нужно в салоне открыть чехол рычага переключения передач, благо на новых нексиях это не составляет труда, и зафиксировать рычаг, совместив отверстия и вставив в них фиксатор, который подойдет по размеру гвоздь, сверло, электрод.

А на коробке есть фиксатор, КПП должна быть на нейтральной передаче, затем нажимаем на фиксатор, и поворачиваем шток КПП, в определенном положении он зафиксируется, а фиксатор как кнопка, утопится вниз.

После этого можно соединять вал рычага переключения передач с «вертолетом». Возможные неисправности сцепления Повышение уровня шума при его включении. Во время работы присутствуют рывки.

Сцепление включается не полностью, начинается пробуксовка. Сцепление не выключается до конца, значит, его ведет.

Замена сцепления Чтобы самостоятельно произвести операцию по замене сцепления вам необходимо подготовить: Снимите коробку переключения передач. Если, при выполнении работ, вы решите, что нажимной диск или, его еще называют корзиной, не требует замены и может остаться прежней, то следует пометить положение кожуха диска относительно маховика.

Эта информация потребуется вам при обратной установке и позволит сохранить балансировку. От проворачивания коленчатый вал удерживаем отверткой, вставленной между зубьями маховика и опирающейся на болт, вставленный в отверстие поддона картера. Болты отворачиваем равномерно, не более чем на один оборот каждый, чтобы не деформировать диафрагменную пружину кожуха сцепления. Далее смотрим фото процесса.

Снимаем кожух корзину сцепления вместе с ведомым диском. Устанавливая сцепление, ориентируем ведомый диск выступающей частью ступицы в сторону кожуха и вставляем центрирующую оправку в отверстие ведомого диска. Таким образом, закручиваем все шесть креплений. При монтаже ведомого диска, надпись должна быть развернута к маховику. Далее можно удалять оправку и устанавливать КПП на прежнее место.

Сцепление. Буксует ли сцепление? Ланос, Нексия, Ваз 2110-2112, Приора, Гранта, Калина.

На этом замена сцепления на Дэу Нексия закончена. Для продолжительной и безотказной работы сцепления , не следует держать ногу все время на ПС. Снимите с маховика корзину сцепления вместе с ведомым диском, придерживайте диск. Прежде чем установить новый комплект сцепления необходимо убедиться, что ведомый диск с легкостью перемещается по шлицам на первичном коробочном валу.

Если обнаружилось заедание или другие признаки неисправности, то детали с дефектами необходимо будет заменить. Вам потребуется консистентная тугоплавкая смазка. Нанесите ее на ступичные шлицы диска сцепления.

При осуществлении установки нового сцепления, возьмите оправку и с ее помощью наденьте ведомый диск, следующее звено — корзина сцепления. Совместите метки, которые нанесли перед снятием, установите корзину сцепления и вкрутите обратно, болты, которыми кожух крепиться к маховику. Болты заворачиваются с моментом 15 Нм, так же равномерно, как и при выкручивании.

Снятие механизма привода выключения сцепления на Daewoo Nexia 2008

Снимаем коробку передач (см. «Снятие коробки передач»). В картере коробки передач…

…головкой «на 13» отворачиваем болт крепления вилки выключения сцепления к валу.


Вынимаем вал из картера коробки передач
Снимаем вилку выключения сцепления

…верхнюю…


…и нижнюю втулки

Снимаем выжимной подшипник с его направляющей втулки.


Головкой «на 10» отворачиваем три болта крепления направляющей втулки к картеру коробки передач…
…и снимаем втулку
Вынимаем из канавки картера коробки передач резиновое уплотнительное кольцо

…поддеваем отверткой сальник… …и извлекаем его из втулки. Запрессовываем новый сальник, используя оправку подходящего размера. В качестве оправки можно использовать торцевую головку из набора инструментов. Установку механизма привода выключения сцепления проводим в обратной последовательности, смазав поверхности трения вилки выключения сцепления, наружную поверхность направляющей втулки выжимного подшипника и рабочую кромку сальника первичного вала смазкой Литол-24. При установке вала вилки выключения сцепления ориентируем его так, чтобы болт крепления вилки проходил через паз, выполненный на валу. (2
