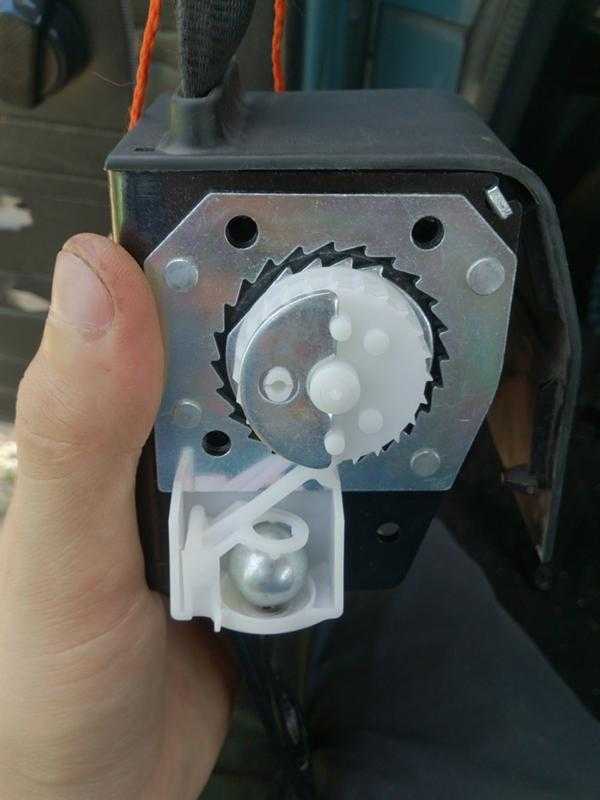

Чиним и меняем ремень безопасности в гаражных условиях

Начинаем установку нового ремня ГРМ

Еще раз проверяем все метки. Ставим на место натяжной ролик вместе с пружиной, попадаем направляющим штырьком в отверстие, а болт пока не ставим, это даст нам возможность подальше оттянуть ролик при установки нового ремня. Одеваем новый ремень ГРМ сначала на звездочку распредвала и фиксируем его пластиковым хомутом, что бы в дальнейшем он не соскакивал. Незабываем про направление вращения на ремне.

Далее одеваем на звездочку коленвала и следим что бы правая ветвь ремня была натянута, за тем на натяжной ролик и помпу. Ставим болт натяжного ролика, его не затягиваем. На несколько градусов, без особых усилий, поворачиваем распредвал против часовой стрелки тем самым немного натягивая правую ветвь ремня. Рукой проверяем натянула ли пружина натяжной ролик, стараемся сдвинуть его в сторону ремня, после чего затягиваем ролик. Снимаем хомут и проворачиваем коленвал два оборота.

Проверяем метки и натяжку ремня, двумя пальцами стараемся развернуть его на девяносто градусов, если поворачивается больше, то необходимо подтянуть ремень ГРМ. Если все совпало и натяжка в норме, устанавливаем все детали в порядке обратном снятию. Ну а если нет, повторяем все сначала.

Внимание!При замене ремня ГРМ на Дэу Матиз не пострадал не один авто мастер, все трюки были выполнены профессионалами, можно повторять!

Что думают автовладельцы о замене ремней на автомобилях «Дэу»

  1. Свист ремня генератора «Дэу Нексия»: вопрос/ответ Вопрос. После пробега 5000 км примерно из района генератора стал раздаваться свист. Обратился к электрику. Он включил всё, что потребляет электроэнергию, – фары, обогрев стекла, печку. Оказалось, что ремень тут ни при чем. Электрик предположил, что дело может быть в подшипнике, который связан со шкивом генератора. Не исключено, что проблема и в ролике-натяжителе ремня генератора. Насколько я понял, там один ремень и один ролик на два узла – генератор и кондиционер. Если кто сталкивался с такой же проблемой, подскажите, в чем может быть дело???Ответ. У меня было подобное, но только не в «Нексии», а в «Леганзе». Тоже думал сначала, что дело в генераторе. А оказалось, что это свистит подшипник в натяжном ролике. Надо снять ремень, всё пошевелить, покрутить. Так увидишь, что люфтит, а что скрипит. В крайнем случае сделай замену ремня генератора на «Дэу».
  2. Непонятный звук после замены ремня ГРМ «Дэу Нексия»: вопрос/ответВопрос. Машина после ремонта – менял ремень ГРМ, натяжной ролик, взял ремень INA. Еще поставил оригинальную новую помпу, поменял ролик на кондиционере и все ремни. В итоге появился странный звук. Позвонил официалам, сказали, что, скорее всего, перетянули ремень. У кого-нибудь были такие проблемы?
    Рекомендуем

    «Сколько стоит ремень ГРМ: выбираем лучших производителей» ПодробнееОтвет. Если дело в перетяжке ремня, то можно самому его ослабить. На помпе отпустить три крепежных винта, повращать ее до того момента, пока не совместятся метки на валу и натяжном ролике.

  3. Неудачное ТО в сервисе Когда вы отправляете свою машину на очередное техобслуживание, то ожидаете хотя бы самого минимума основных работ: ревизия и долив тормозной и охлаждающий жидкостей, проверка всех лампочек, контроль тормозов и т. д. Но когда через 600 км после такого обслуживания ремень привода генератора начинает не только свистеть, но и рассыпаться, возникает закономерный вопрос – кому такой сервис нужен? Считаю, что замена ремней должна быть сделана в рамках ТО, но у мастеров почему-то другое мнение…
  4. Свист ремня «Дэу Матиз» Если что-то свистит на «Матизе», то это только ремень генератора. Потому что на этой машине нет кондиционера гидроусилителя руля, и вентилятор работает без ремня. Остается только генератор и ГРМ. Но ремень ГРМ свистеть не может.
  5. Самостоятельная замена ремней «Дэу» На своём авто я сам всегда меняю ремни. Можно и сверху подлезть, и домкратом приподнять, даже яма не нужна. Если домкратишь, ставь корпус на опору, тогда можно подлезть под машину. Точно так же меняются и втулки стабилизатора. Конечно, приходится повозиться, зато всё делаешь сам.

Демонтируем старый ремень

В ВМТ устанавливается поршень первого цилиндра. Далее извлекаем щуп уровня масла. После этого необходимо снять ремень привода от насоса в автомобилях с ГУР, если таковой присутствует (характерно только для некоторых комплектаций). Теперь мы уже можем снять ремень привода, относящийся к генератору.

Аккуратно откручиваем крепёжный болт шкива коленвала

Важно помнить, что для фиксации коленвала от возможного прокручивания используется отвёртка или другой подходящий предмет. Она вставляется в соответствующее место, находящееся в тыльной части картера сцепления

После этого нам будет нужно снять шкив, а также отвинтить болт, посредством которого он закреплён. Он удерживает кронштейн направляющей трубки щупа масла. Теперь, эту самую трубку, нужно будет снять. Усилие для этого требуется небольшое, так как можно перестараться и повредить её.

Откручиваем 3 болта, которыми крепится нижняя крышка ГРМ. В результате мы можем демонтировать тыльную крышку ГРМ, открыв полный доступ к газораспределительному механизму.

Немножко отвинтите крепёжный болт, удерживающий натяжной ролик, чтобы можно было в дальнейшем снять ремень ГРМ. Проворачивайте данный натяжной ролик по отношению к болту крепления. Будьте готовы к тому, что делать это будет довольно сложно из-за небольшого сопротивления соединённой с ним пружины.

Держа ролики, хорошенько подожмите болт. После этого можно будет легко снять ремень, как с зубчатого шкива, так и с находящегося рядом натяжного ролика. Просто немножко оттяните его к себе и подымите вверх. Старый ремень демонтирован.

Снимаем крышку клапанов и крышку ремня ГРМ с двигателя

Самостоятельная замена

Несмотря на кажущуюся сложность процедуры, заменить ремень газораспределительного механизма на Дэу Матиз можно своими руками. Но, проводя данную процедуру, необходимо точно следовать указанным ниже рекомендациям и следить за совпадением меток.

Инструменты и материалы

Помимо новых компонентов для замены ременного привода на Дэу Матиз потребуется набор рожковых и накидных ключей. Также рекомендуется взять:

  • домкрат;
  • плоские и шлицевые отвертки;
  • упоры для колес.

Установка по меткам

Чтобы двигатель функционировал в соответствии с заводскими настройками, необходимо синхронизировать работу всех клапанов и элементов, обеспечивающих запуск силового агрегата. Для этого еще на стадии производства двигателей наносятся метки ГРМ для Матиза. Эти риски располагаются на шкивах обоих валов, защитном кожухе и блоке с цилиндрами.

Нужно учитывать еще и то, что метка коленвала должна располагаться строго вверх (инженеры говорят на «12 часов»). Добиться такого результата можно, если точно выполнить следующий порядок действий:

  1. Установить автомобиль на эстакаду (смотровую яму).
  2. Поднять рычаг стояночного тормоза и подложить под колеса противооткатные «башмаки».
  3. Открыть крышку капота и снять клеммы с аккумулятора.
  4. Открутить крепление крышки, которая защищает ременной привод, и снять последнюю.
  5. Раскрутить крепления правого колеса, расположенного спереди.
  6. Поднять автомобиль на домкрате и демонтировать сначала правое колесо, а затем арку (создает помехи при дальнейших работах).
  7. Вынуть щуп, посредством которого контролируется уровень моторного масла.
  8. Открутить крепление щупа и отвести тот в сторону.
  9. Провернуть коленчатый вал, пока не совпадут между собой нанесенные метки.

В конце необходимо снять шкив коленчатого вала. Данный компонент нужно сначала застопорить удобным образом, а затем можно демонтировать крепления нижнего защитного кожуха. Далее снимаются оставшиеся летали.

Правила натяжения ремня

Работа по натяжению привода на Дэу Матиз начинается с того, что деталь крепится на шкиве распределительного вала. Далее ремень переносится на ролики. Последние пока не нужно крепить болтом. В конце ременной привод переносится на шкив коленчатого вала.

После этого компонент фиксируется при помощи пластикового хомута. Теперь можно вставить болт крепления натяжного устройства. Сильно затягивать этот фиксатор не нужно, так как в дальнейшем придется корректировать положение валов относительно меток.

По окончании описанных действий нужно провернуть против часовой стрелки шкив распредвала. Таким образом натягивается правая часть ременного механизма. На этом этапе можно затянуть до конца болт, который удерживает ролик натяжного устройства. Следом необходимо провернуть несколько раз (обычно хватает двух) коленвал, добиваясь совпадения нанесенных рисок.

Какой выбрать ремень генератора на Дэу Матиз

Для Дэу Матиз подходит ремень под артикулом 96568068.

В связи с тем что на Дэу Матиз сложно найти расходные детали, для этого автомобиля можно приобрести аналог марки Lynx. Причем оригинальные комплектующие стоят дороже, когда как эксплуатационный ресурс у обоих ремней практически одинаковый.

Артикул и цена на оригинальный ремень ГРМ для Дэу Матиз

На автомобилях Дэу Матиз с силовыми агрегатами на 0.8 и 1.0 литра используются ремни с артикульным номером 96352965. Цена за расходник составляет 2200-3000 рублей. General Motors не занимается самостоятельным производством ремней ГРМ. Концерн закупает расходники у компании Lemforder.

На части автомобилей Дэу Матиз используются ремни бренда Mitsubishi. Такой расходник имеет артикул 1145A049. Стоимость оригинального изделия составляет от 1400 до 2000 рублей.

Артикул и стоимость аналогов родного ремня ГРМ Дэу Матиз

Так как оригинальный ремень ГРМ на Дэу Матиз имеет высокую стоимость, автовладельцы рекомендуют приобретать аналоги от сторонних производителей. Так как от надежности привода газораспределительного механизма зависит работоспособность и безопасность силового агрегата, недопустимо приобретение низкосортных расходников. Поэтому устанавливать на машину следует изделия проверенных брендов, наилучшие из которых представлены в нижеприведенной таблице.

Таблица — Хорошие аналоги ремня ГРМ Дэу Матиз

Kemp 77643324 300-420
Bosch 1987948778 360-450
Polcar BS1987948778 560-670
Koreastar KBKD005 910-1100
Contitech CT910 520-600

В процессе эксплуатации Дэу Матиз происходит износ основных элементов привода газораспределительного механизма. Многие детали обладают схожим ресурсом с ремнем ГРМ. Поэтому во время ремонтных работ рекомендуется заменить все элементы с приближающимся концом срока службы. Для удобства автовладельцев многие компании выпускают специальные комплекты для обслуживания привода ГРМ. Наилучшие наборы, которые рекомендуют использовать владельцы Дэу Матиз, представлены в таблице ниже.

Таблица — Рекомендованные комплекты для замены ремня ГРМ Дэу Матиз

INA 530045310 1300-1700
SNR KD45321 1100-1500
Bosch 1987946300 2000-2500
Flennor F904323V 950-1200
Ruville 59003701 2600-3000

DAEWOO Matiz 0,8 литра неприятностей. Часть 1

Здравствуйте, уважаемые читатели!

Хочу поделиться с вами очень интересным случаем поломки автомобиля Daewoo Matiz. Старый добрый двигатель 0.8 литра, система зажигания с трамблером.

Это чудо притащили, как говорится, «на галстуке». Автомобиль не заводился, стартер настырно пытался прокрутить двигатель, сильно тужился, клинил, но мало что удавалось. Естественно, первое впечатление складывалось о неисправности стартера, но дело оказалось совсем не в нем.

Мы же диагносты, и прежде чем назначить лечение, должны все проверить. Так и с этим больным: как обычно, сначала взяли анализы.

Для начала отключили катушку зажигания и прокрутили двигатель стартером еще раз. На этот раз стартер визжал как надо, двигатель крутился бодро, заикания пропали – значит, проблема в системе зажигания.

Интересный случай! Подумаем, а что может вызвать такую неисправность.

Глубоко в теорию внедряться не будем. Отметим лишь только то, что подобная неисправность может возникнуть при слишком раннем угле опережения зажигания (УОЗ). Тогда воспламенение происходит до верхней мертвой точки, и двигатель останавливается, как-бы клинит. А угол может сместиться при неисправной системе ГРМ, ведь этот двигатель оснащен трамблером на распределительном валу. Значит, наш путь лежит в неглубокие недра двигателя для проверки системы газораспределения.

Как и стоило ожидать, там мы обнаружили прослабленный ролик натяжения ремня ГРМ, но при этом, как ни странно, все метки были на месте. Подтянули ремень, прокрутили двигатель еще раз без нагрузки — все в порядке. Подключили обратно катушку зажигания — история повторилась. Ну то есть стартер так и не может прокрутить двигатель.

Так как с механизмом газораспределения все в порядке, решаем проверить трамблер, и прежде всего измерить УОЗ. Опытные диагносты знают, что для таких целей нужен сказочный прибор под название стробоскоп. Подключаем, проверяем и очень сильно удивляемся. Сказать что угол очень большой или маленький — это значит не сказать ничего. Если кто помнит, на заведенном двигателе УОЗ на Daewoo Matiz должен быть в районе 10 градусов. УОЗ изменяется при изменении положения трамблера. Иначе говоря, поворачивая трамблер вокруг своей оси, мы тем самым меняем угол опережения зажигания.

Ну да ладно, малость отступил от темы. Удивились оттого, что угол составил примерно градусов 80?! Естественно, машина не заводится, стартер даже не может толком провернуть двигатель, ведь вспышки возникают намного раньше верхней мертвой точки. Как же такое может быть?

Было принято решение снять, разобрать и изучить трамблер. И вот что мы там увидели:

Сломана шпонка, которая удерживает маркерный диск. Диск сместился. Собственно, что и вызывало неправильный УОЗ и вспышки до верхней мертвой точки, останавливающие двигатель.

Вот фото трамблера со снятым диском. Хорошо виден вал и прорезь под шпонку диска:

Для сравнения вот фото двух маркерных дисков, нового и того, который мы сняли с трамблера. Как говорится – найдите три отличия:

Вот такие неисправности могут встретиться и вам. Главное быть готовым и верить в себя:

Удачи вам!

Николай Боков, Алексей Пахомов

Какие сроки замены

Компания Дэу рекомендует заменять ремень ГРМ на Матизе каждые 40 тысяч километров. Но это общая рекомендация. Периодичность замены зависит от характера управления машиной и условий, в которых эксплуатируется автомобиль. Не менее заметное влияние на это оказывает качество масла, заливаемого в силовой агрегат.

Срок службы ремня ГРМ напрямую зависит от технического состояния двигателя Daewoo Matiz. Объясняется это тем, что данная деталь «боится» контакта с моторным маслом. Из-за резина разбухает, что провоцирует контакт ременного привода с зубьями шкивов. В итоге это приводит к преждевременному износу детали.

Процедура замены

Лучше всего процедуру замены ремня ГРМ проводить на подъёмнике, эстакаде, над смотровой ямой в гараже.

Cледует приготовить:

  1. Набор гаечных ключей (рожковые, накидные).
  2. Отвёртки со шлицевым, плоским лезвием.
  3. Автомобильный домкрат.
  4. Подставку под кузов автомобиля.
  5. Противооткатные башмаки.
  6. Монтажную лопатку, молоток, пассатижи.

Если запланирована замена насоса в системе охлаждения двигателя, понадобиться пустая ёмкость для слива антифриза, небольшое количество охлаждающей жидкости для доливания в систему по окончании ремонта.

Дальнейший порядок действий будет примерно таким:

  • Устанавливают машину на месте проведения работ, затягивают ручной тормоз, под задние колёса устанавливают противооткатные башмаки.
  • Работу начинают в моторном отсеке. Отсоединяют клеммы от АКБ. Выворачивают крепёж защитной крышки механизма ГРМ, снимают её с двигателя.
  • Срывают болты крепления правого переднего колеса. Поднимают правую переднюю часть автомобиля домкратом, опускают кузов на подставку, снимают переднее колесо.
  • Работе будет мешать защита арки правого переднего колеса, которую демонтируют.


Снятие верхней защитной крышки

  • Вынимают щуп контроля уровня моторного масла, отворачивают крепление трубки щупа, отводят её в сторону.
  • Поворачивают коленвал для выставления установочных меток.


Установочная метка распредвала

После этого можно снять шкив коленвала, который предварительно следует застопорить доступным способом.


Снятие шкива распредвала и фиксация маховика

Теперь можно снять нижнюю защитную крышку механизма ГРМ, которая фиксируется 4 болтами.


Снятие нижней крышки ГРМ

Отворачивают болт фиксации ролика натяжного устройства, снимают его вместе с пружиной. После этого можно снять зубчатый ремень привода ГРМ.

Чтобы установить новые запасные части, работы следует выполнить в порядке, обратному их снятию. Перед установкой ещё раз проверяют совпадение установочных меток на шкивах распредвала, коленвала.

Установочные метки

Чтобы силовой агрегат работал в установленных режимах, должна быть синхронизированы открывание и закрывание клапанов, работа системы зажигания. Для этого на деталях привода механизма ГРМ имеются установочные метки. Они наносятся рисками или углублением на шкивах распредвала, коленвала. Соответственно на задней защитной крышки распредвала, блоке цилиндров в его нижней части, также имеются отливы, которые должны совпадать с метками на шкивах. Метка шкива коленвала должна смотреть строго на «12» часов.


Установочные метки

Как правильно натянуть ремень

Установку нового ремня начинают со шкива распредвала, далее натяжное устройство, но без болта его фиксации, потом шкив коленвала. Теперь пластиковым хомутом фиксируют ремень на шкиве распредвала, вставляют болт крепления натяжного ролика, но сильно не затягивают. Шкив распредвала поворачивают против часовой стрелки на несколько градусов, чтобы натянуть правую ветвь ремня. Теперь можно зафиксировать ролик натяжного устройства. Поворачивают на два оборота коленвал двигателя, контролируют положение установочных меток. Если они совпадают, продолжают дальнейшую сборку мотора.


Снятие натяжителя

Нужно ли менять помпу

Такой вопрос чаще всего интересует начинающих водителей автомобилей с зубчатым ремнём в приводе ГРМ. Специалисты рекомендуют делать это при пробеге равном примерно 120 тыс. км. Однако известны случаи, когда замена насоса в системе охлаждения двигателя проводилась раньше указанного пробега. Если появились следы антифриза, посторонний шум, скрежет в зоне работы помпы, её следует заменить. Если заклинит рассыпавшийся подшипник насоса, вал помпы может заклинить, что приведёт к обрыву ремня, загибанию клапанов. Техническое состояние помпы можно оценить только при снятом ремне ГРМ.

Требуемые инструменты и материалы для самостоятельной замены

Для замены ремня ГРМ на автомобиле Дэу Матиз своими руками требуются инструменты, перечень которых представлен в таблице ниже.

Таблица — Инструменты и материалы необходимые для замены ремня ГРМ

Название Примечание
Гаечные ключи Комплект
Головка «на 10»
Вороток С удлинителем и трещоткой
Динамометрический ключ Для контроля затяжки резьбовых соединений
Отвертка С плоским лезвием
Проникающая смазка Например, WD-40
Ветошь и металлическая щетка Для очистки загрязнений
Мел, штрих или краска Для нанесения собственных меток, упрощающих процесс замены ремня газораспределительного механизма
Домкрат Для поднятия авто
Баллонный ключ Для снятия и установки правого переднего колеса

Заключение

Ремень генератора на Матизе располагается под расширительным бачком или за правым передним колесом. Компания Дэу рекомендует заменять эту деталь каждые 40 тысяч километров. При этом подтянуть данный компонент придется и раньше, если во время работы двигателя возникает посторонний свист со стороны подкапотного пространства.

Замену или регулировку ремня генератора на Матизе рекомендуется проводить на эстакаде (смотровой яме). Такие условия облегчают доступ к проблемному компоненту. Также подтянуть ремень генератора на Матизе можно, если демонтировать расширительный бачок, сняв несколько патрубков и слив охлаждающую жидкость. Эту процедуру необходимо проводить, если при осмотре выявляется заметное провисание расходника. Если своевременно не подтянуть либо перетянуть ременной привод, то спустя несколько сотен или тысяч километров придется заменять подшипники генератора.
