Инструкция по замене для 16 клапанного авто
Все работы по разборке/сборке лучше проводить на смотровой яме или эстакаде. Если таких условий создать невозможно, то можно воспользоваться домкратом, приподняв переднюю часть машины.
Необходимые инструменты
- Ключ на «19».
- Торцевая головка на «8».
- Специальное приспособление для монтажа ремешка.
- Нож.
- Новый расходник.
- Чистая ветошь.
Для Дэу Нексия нужно приобрести ремень кондера с кодом каталога 96486813, 96182007, размером 13х825 мм.
Оригинальный расходный материал для Нексия
Этапы
- Начинаем работы с откручивания болтов на защите картера. Полностью защиту можно не снимать, достаточно открутить болты спереди. Этого проема хватит для проведения замены.
- Открутив болты крепления с правой стороны защиты двигателя, нужно отодвинуть защиту ближе к колесу.
- Ремешок кондиционера не используют повторно, поэтому его можно не снимать, а разрезать ножом.
- Далее разбираем механизм натяжителя, проверяя детали на наличие дефектов.
- Все дефектные детали необходимо заменить.
- Далее монтируем натяжной ролик, надеваем тарельчатую шайбу. Гайку только наживляем, не закручивая до конца.
- Перед установкой следует протереть чистой ветошью все поверхности, чтобы исключить проскальзывание устанавливаемого изделия.
- Для удобства монтажа на шкив коленвала следует установить специальное устройство, благодаря которому изделие надевается на шкив коленвала. Сначала деталь надевается на шкив компрессора кондера. Затем пропускается под шкивом коленвала и устанавливается на приспособление для монтажа.
- При этом коробку передач нужно установить в нейтральное положение.
- Поворачивая шкив коленвала за крепежный болт по движению часовой стрелки, ремень нужно направить в ручеек шкива, пока он полностью не наденется. Как только это произойдет натяжение ремешка ослабнет.
- Когда новый расходник будет надет и монтажное приспособление не будет уже зажато, его снимают.
- Далее нужно провернуть на один оборот коленчатый вал и проверить, чтобы ремешок правильно лежал в ручьях шкивов.
- Надев ремень привода кондера, с помощью регулировочного болта устанавливается необходимое натяжение. Проверить натяжение можно, нажав на верхнюю ветвь ремешка между компрессором кондиционера и коленчатым валом. Правильным будет натяжение, если при усилии в 10 кг, ремень прогнется на 5-8 мм.
- Теперь можно окончательно затянуть гайку натяжителя.
- Далее снятые детали устанавливаются в обратной последовательности.
- На этом процедура заканчивается.
Установленный новый расходник кондиционера Осталось завести 16 клапанную Дэу Нексия, чтобы проверить исправность работы кондиционера.
Замена генератора на Daewoo Matiz
Иногда случаются ситуации, что необходимо снять с автомобиля Daewoo Matiz генератор для его ремонта или замены. Однако далеко не всегда у нас есть доступ к смотровой яме, эстакаде или подъёмнику. Поэтому, сейчас мы узнаем, как заменить генератор без дополнительных инструментов. Таким образом, нам не понадобится поднимать автомобиль, вместо этого работая лишь в подкапотном пространстве. Все действия будут проделываться со стороны правого колеса.
Начинаем работу
Открыв капот, находим там расширительный бачок с охлаждающей жидкостью. Её нам нужно будет слить, дабы при дальнейшем демонтаже не вылить её на пол. Предварительно готовим небольшую ёмкость для сбора охлаждающей жидкости. Хватит и бутылки из-под газированной воды.
Итак, отсоединяем патрубок, который ведёт от расширительного бачка к дроссельной заслонке. Для этого сжимаем хомут пассатижами, немного отводя назад. Это позволит нам снять уже названный верхний патрубок.
Чтобы более эффективно слить жидкость – заводим двигатель и ждём, пока весь антифриз будет слит.
Снимаем расширительный бачок
Теперь мы можем снять расширительный бачок. Снимаем клеммы с аккумуляторной батареи, чтобы избежать возможного короткого замыкания. Сейчас можно снять и второй верхний патрубок, а также поднять бачок ГУР. Это позволит немного отодвинуть по отношению к себе расширительный бачок и демонтировать нижний патрубок, сдвинув пассатижами зажимной хомут. Теперь можно полностью снять бачок, что мы и делаем. Убираем все патрубки в сторону, чтобы получить свободный доступ к генератору.
На пути к генератору
Далее отсоединяем топливопровод от топливной рампы. Для этого с обеих сторон топливопровода нажимаем на два зажима. Поднимаем зажимы вверх до щелчка и опускаем назад. Итак, мы отсоединили топливную магистраль от рампы.
На генераторе имеется один электроразъём, который идёт к контрольной лампочке заряда аккумулятора. Его нам нужно будет отсоединить. На, находящемся рядом носовом выводе, закреплён провод (плюс), который можно будет отсоединить, открутив гайку при помощи ключа на 10. Нам нужно открутить болт натяжения генератора и два болта крепления планки генератора.
Снимаем верхнюю планку и следим за топливной рампой, трубка которой может загнуться при неаккуратной работе. На самом генераторе имеется болт и крепление планки. Для их демонтажа нужно использовать ключ на 12. Далее снимаем пыльник под генератором, который держится на двух гайках под 10 головку и одном болтике.
Осмотр самого генератора
На одной стороне генератора располагается болт, а на другой – болт и гайка. Для демонтажа генератора нам нужно будет открутить болт от заднего кронштейна подушки двигателя. Не переживайте, двигатель от этого не перекосится. Также, нужно будет снять ремень генератора.
Если необходимо, можете заменить его, если на нём имеются повреждения.
Теперь нам нужно открутить два болта крепления опоры, которые идут под головку 12. Если откручиваются они не очень хорошо, можно воспользоваться WD-40. На болте, который находится ближе к центру двигателя, находится провод на «массу». Не забудьте его позже, когда будете проводить сборку, подключить обратно.
Предварительно уже сняв болт крепления опоры (впрочем, его можно полностью и не выкручивать, а лишь немного ослабить до заметного люфта), вынимаем генератор через отверстие между поддоном и правой стороной лонжерона. При отсоединении задней подушки двигателя места под демонтаж генератора должно быть достаточно.
После того, как нам удалось снять генератор, можно начинать его ремонт или замену. Действия по обратной установке генератора прямопротивоположные уже выполненным. Конечно же, такой способ доступа к генератору не настолько удобен, как при работе с подъёмником, однако он позволяет оперативно отремонтировать его, находясь вдалеке от автосервиса.
Важные замечания
При эксплуатации автомобиля Daewoo Matiz могут возникать проблемы с генератором.
Если ремонт не возможен, то данную запчасть необходимо заменить.
При этом, речь идёт не только о стандартной модели, но и о генераторе JA1600 (JA1600IR) от HC-PARTS, а также некоторых других под номерами 96289030, 96380673, 96566261 и 96567255.
Помимо этого, возможно использование неоригинальных моделях от EAI под номером 56938, от JAPANPARTS под номером ALZ460, от LAUBER под номером 11.1600, а также некоторых других. Их характеристики практически полностью идентичны оригинальным генераторам, которые могут быть легко заменены ими.
Генератор Матиз: а как у него насчет других неисправностей?
А у него хорошо насчет других неисправностей!
В том смысле, что ломаться в генераторе особо нечему, и вот какие еще неисправности могут с ним приключиться в очень-очень редком случае:
Износ и разрушение подшипников ротора. Бывает обычно не раньше 50 000 км. пробега, а до этого проявляется в виде вибраций и гула, не заметить который способен только глухой. Лечится заменой подшипника или генератора в сборе.
Выход из строя регулятора напряжения. Замена не составляет особого труда.
Износ щеток. Тоже ходят под 100 000 км, замена проста и дешева.
Обрыв ремня. К генератору отношения не имеет, лечится заменой.
Теоретически — выгорание обмотки (ни разу не сталкивались с таким случаем).
Замена ремня ГРМ n-150 8 кл только генератор
- Размер шрифта: БольшеМеньше
- Подписаться на обновления
Замена ремня ГРМ на n -150 8 клапанной. GL , 2011 года выпуска. Без навесного оборудования. Только генератор.
После полуторагодовалой эксплуатации Ксюши, с пробегом 58 тыс. км., решил менять ремень ГРМ. Зная, что клапаны гнет при неправильном выставлении меток, читал мурзилку и лазал в интернете в поисках подробного фотоотчета. Не нашел, поэтому привожу его так, как делал я.
1. Установил авто на горизонтальную поверхность, на ручник и пятую скорость. Ослабил болты правого колеса, поддомкратил его и снял колесо.
2. Открыл капот и снял клемму с минуса. Затем отсоединил все хомуты и шланчики так, чтобы можно было снять всю эту резиновую требуху одним скопом (тут можно подробнее, но это не сложно)
3. Ослабляем ключом на 13 верхний болт крепления генератора. Нижний пытаться открутить не надо, он и так ослаблен. Потом нужно с помощью какого-нибудь рычага подвинуть генератор, чтобы ослабить ремень генератора. Снимаем ремень.

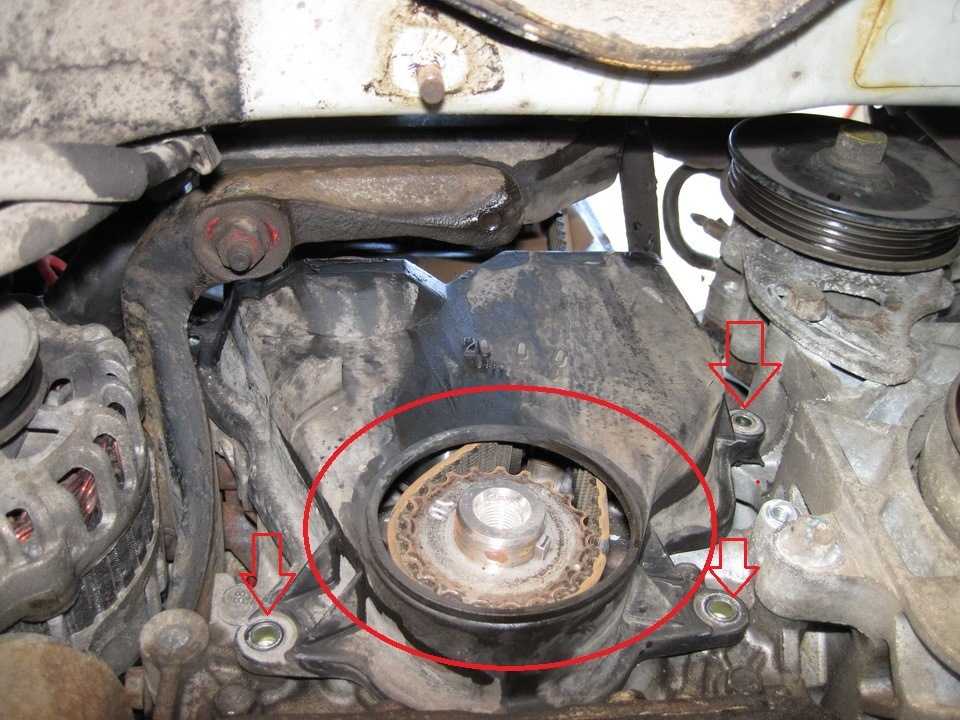

4. Ключом на 10 (головка с трещоткой) откручиваем верхнюю пластиковую крышку кожуха ГРМ.
2303-3-Teh_obsluzhivanie.indd
Схема расположения привода вспомогательных агрегатов автомобиля с кондиционером.
1 — шкив привода вспомогательных агрегатов; 2 — шкив генератора; 3 — направляющий ролик; 4 — натяжной ролик; 5 — шкив насоса охлаждающей жидкости; 6 — ремень привода вспомогательных агрегатов; 7 — шкив компрессора кондиционера
Шкив привода вспомогательных агрегатов через ремень передает вращение шкивам генератора, насоса охлаждающей жидкости и компрессора кондиционера. Направляющий и натяжной ролики служат для изменения трассировки ремня и обеспечения правильного натяжения. На валу насоса охлаждающей жидкости закреплен шкив увеличенной ширины, приводящий через отдельный ремень насос гидроусилителя руля.
В зависимости от комплектации автомобиля существует два варианта схем привода вспомогательных агрегатов: с кондиционером и без кондиционера.
Работа показана на автомобиле с кондиционером.
Работу проводим на смотровой канаве или эстакаде.
Какие сроки замены
Компания Дэу рекомендует заменять ремень ГРМ на Матизе каждые 40 тысяч километров. Но это общая рекомендация. Периодичность замены зависит от характера управления машиной и условий, в которых эксплуатируется автомобиль. Не менее заметное влияние на это оказывает качество масла, заливаемого в силовой агрегат.
Срок службы ремня ГРМ напрямую зависит от технического состояния двигателя Daewoo Matiz. Объясняется это тем, что данная деталь «боится» контакта с моторным маслом. Из-за резина разбухает, что провоцирует контакт ременного привода с зубьями шкивов. В итоге это приводит к преждевременному износу детали.
