Регулируем зазоры клапанов Дэу Матиз

Регулировка проводится на остывшем до 20 градусов двигателе. Если температура больше или меньше, необходимо корректировать величину зазора плюс-минус на одну сотку.


Таблица поправок зазоров с учетом температуры

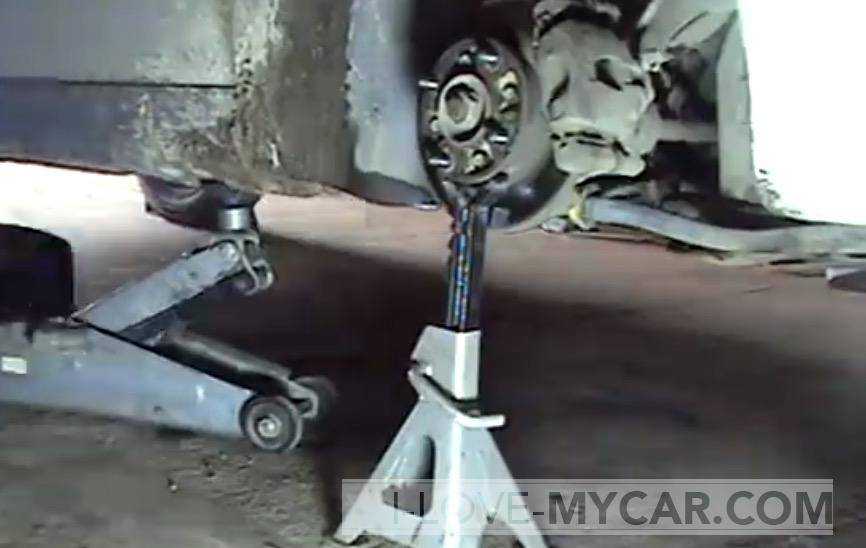

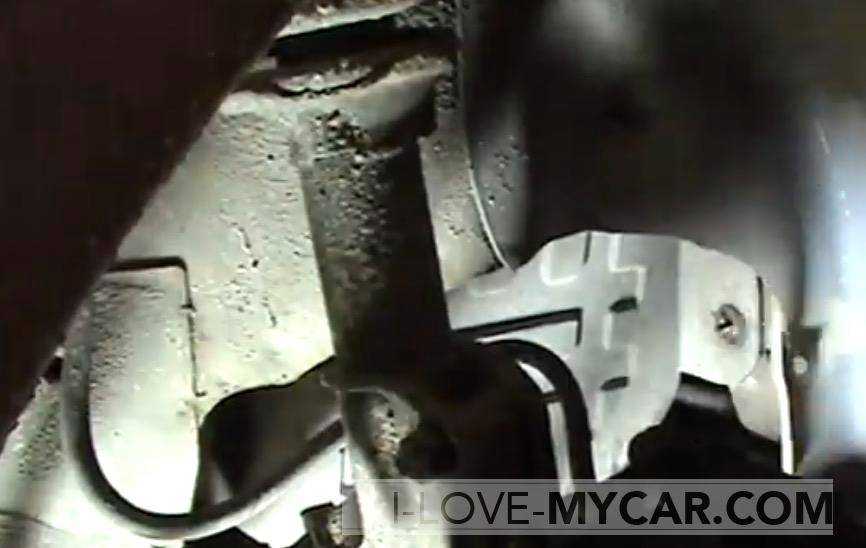

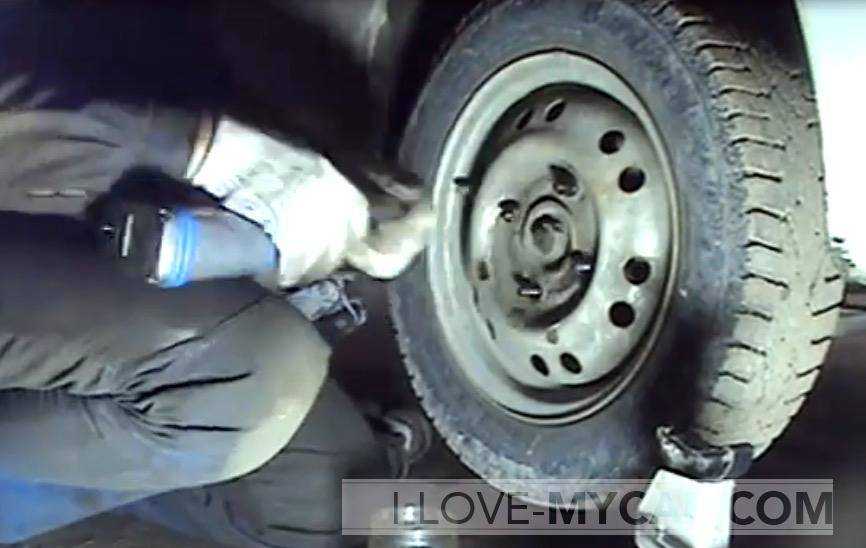

Для начала поддомкратим автомобиль и снимем переднее правое колесо и грязезащитный щиток, установим подставку под ступицу и опустим домкрат.

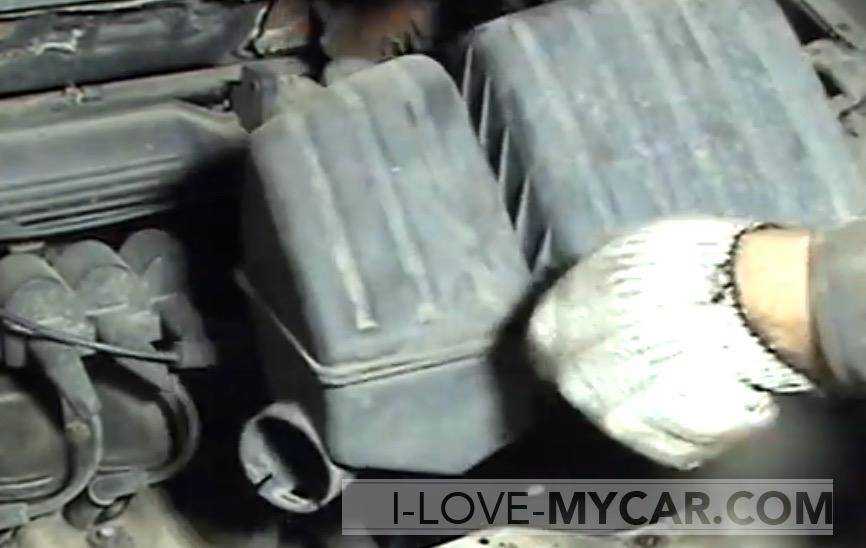

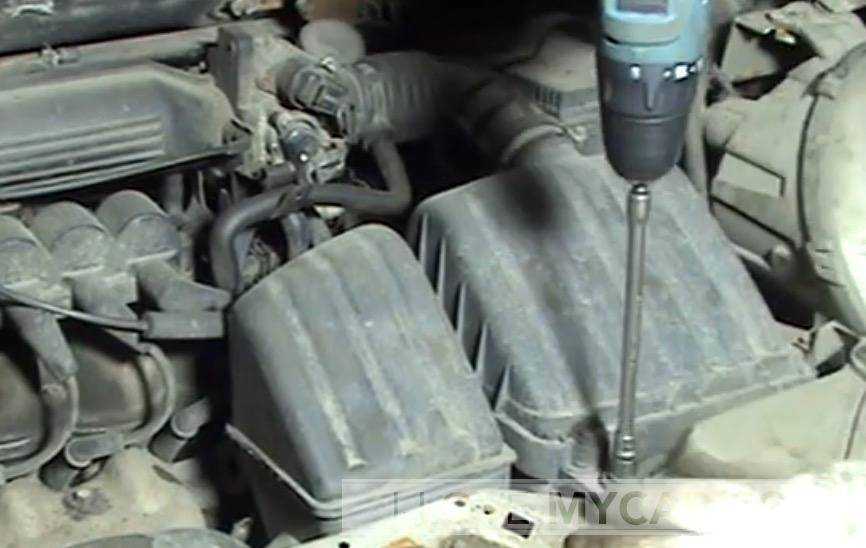

Открываем капот и снимаем воздушный фильтр вместе с корпусом и всем трубопроводом в сборе.

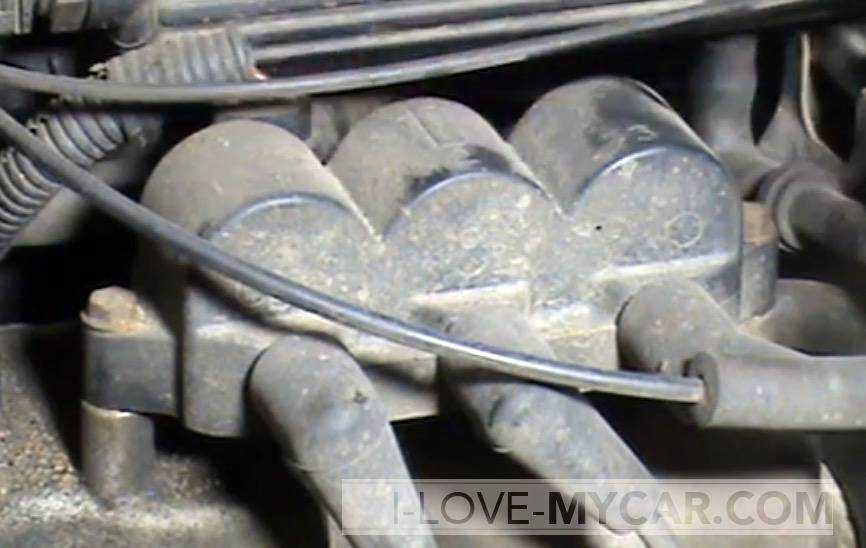

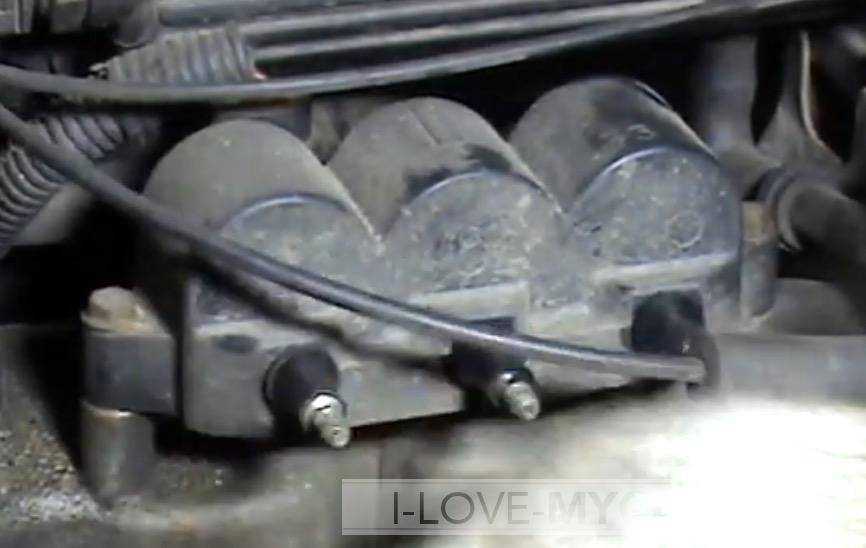

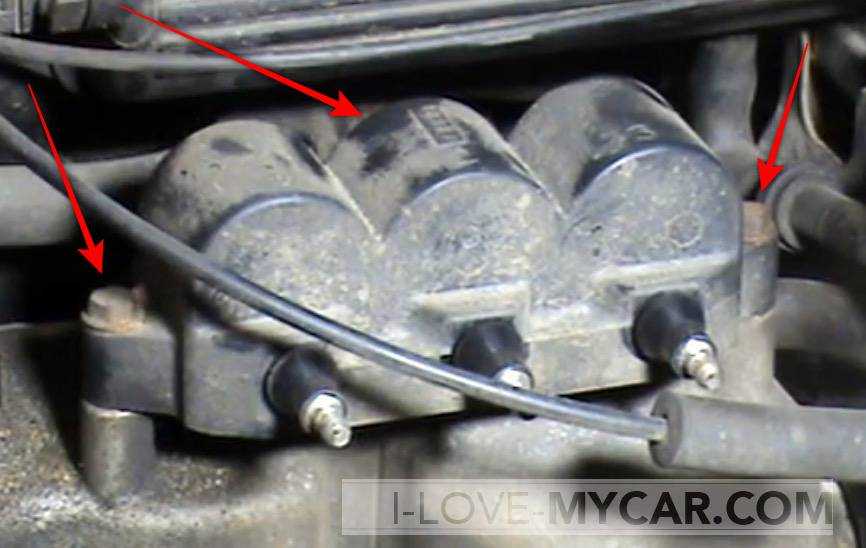

Теперь очередь за модулем зажигания. Отключаем высоковольтные провода и клеммную колодку на тыльной стороне модуля. После этого откручиваем три болта крепления модуля, снимаем его.

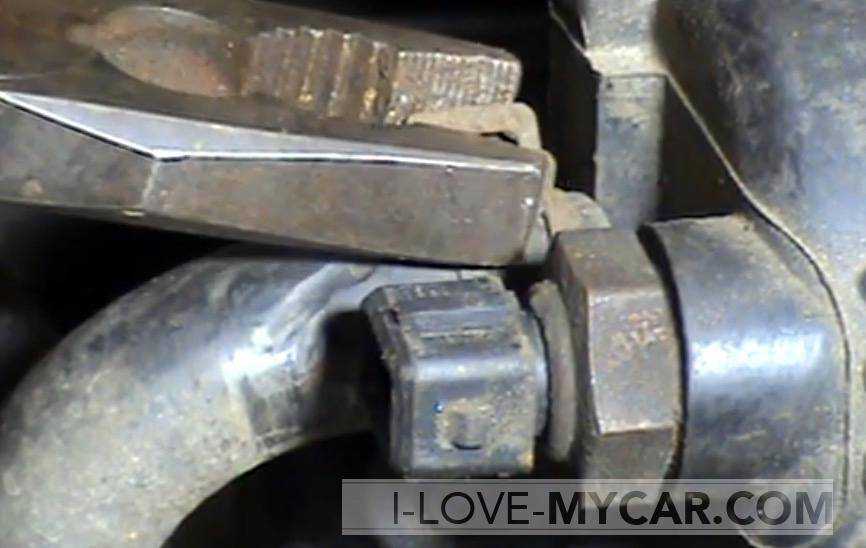

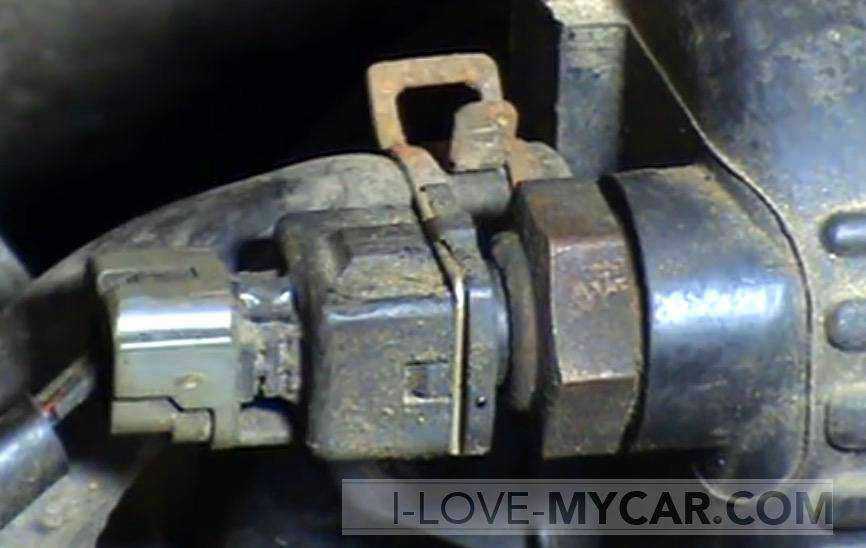

Отключаем вакуумные шланги, снимаем трос привода дроссельной заслонки. Теперь снимаем разъем с датчика и патрубок за ним. Они тоже будут мешать.

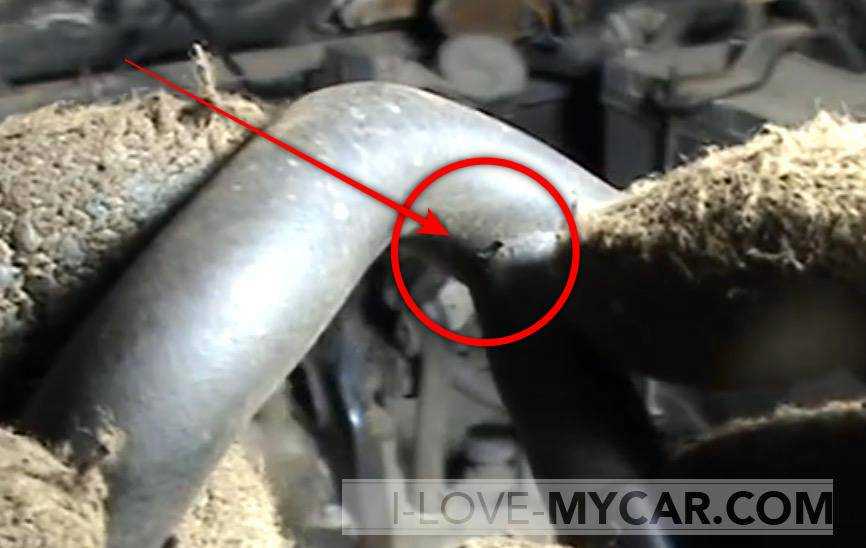

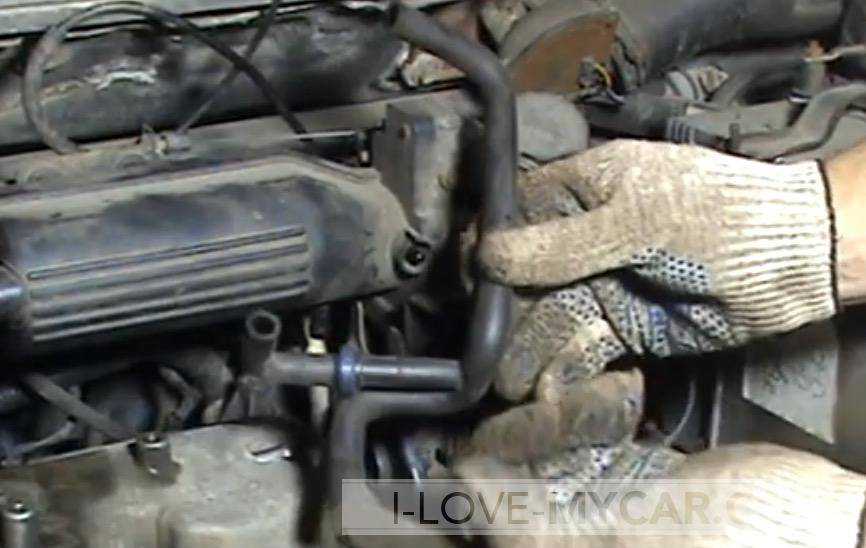

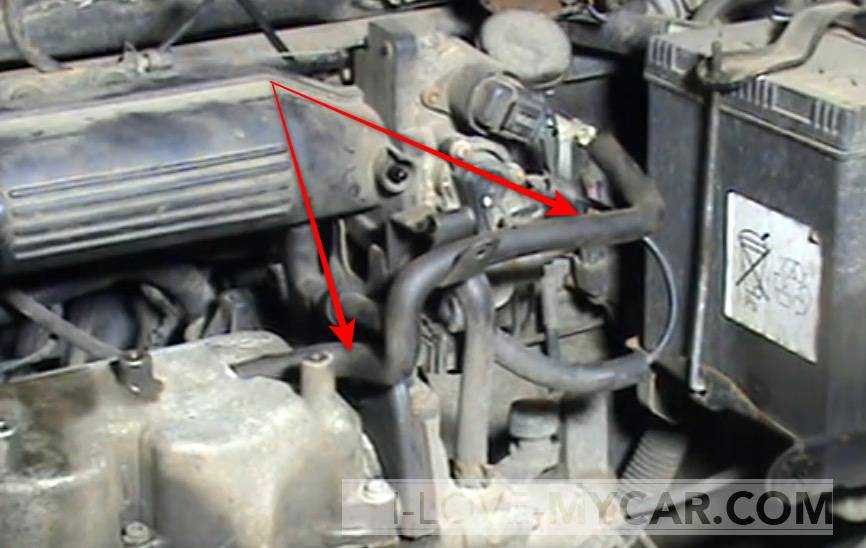

Снимаем шланг сапуна, заодно проверяем его целостность. Особенно в месте, указанном стрелкой. Если там образуется трещина, получим неконтролируемый подсос воздуха на впуске.

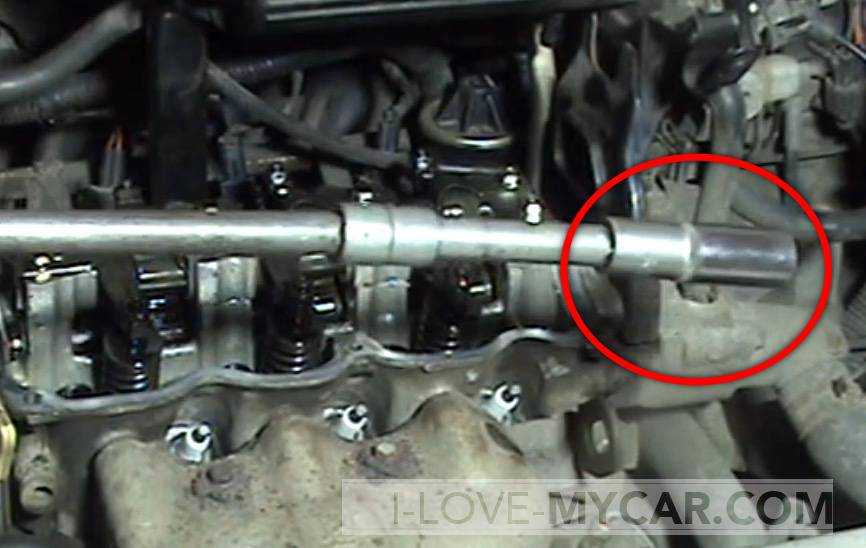

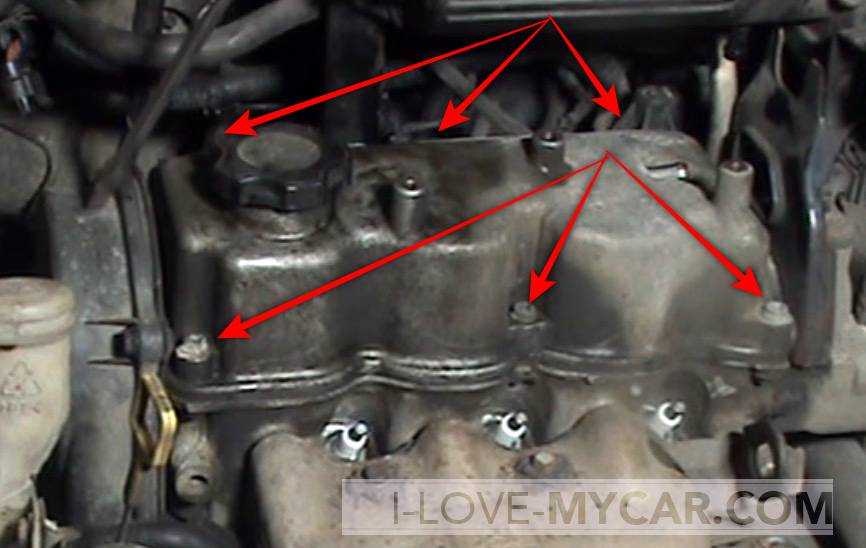

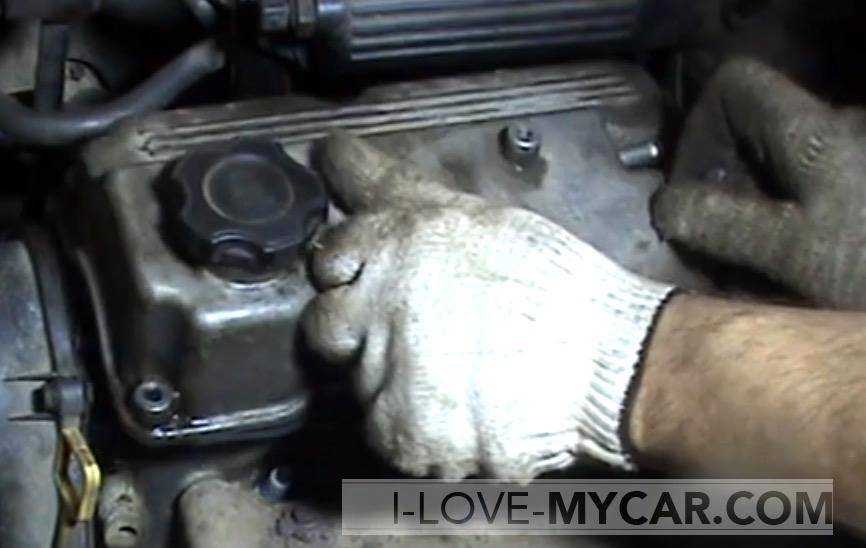

Снимаем крышку ГРМ. В первую очередь откручиваем два дальних болта с правой стороны. Для этого используем кардан и удлинитель. Далее откручиваем остальные четыре

Соблюдаем осторожность, чтобы не сорвать шлицы. Болты под шестигранник на 5

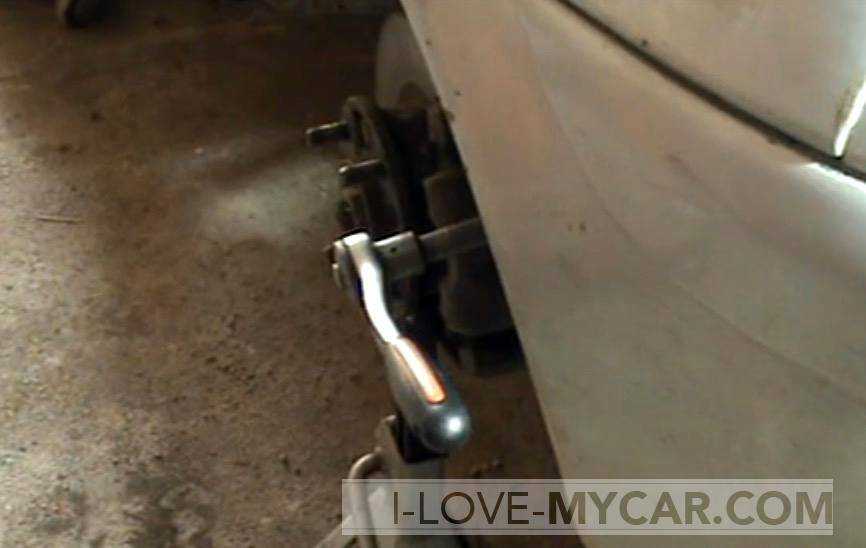

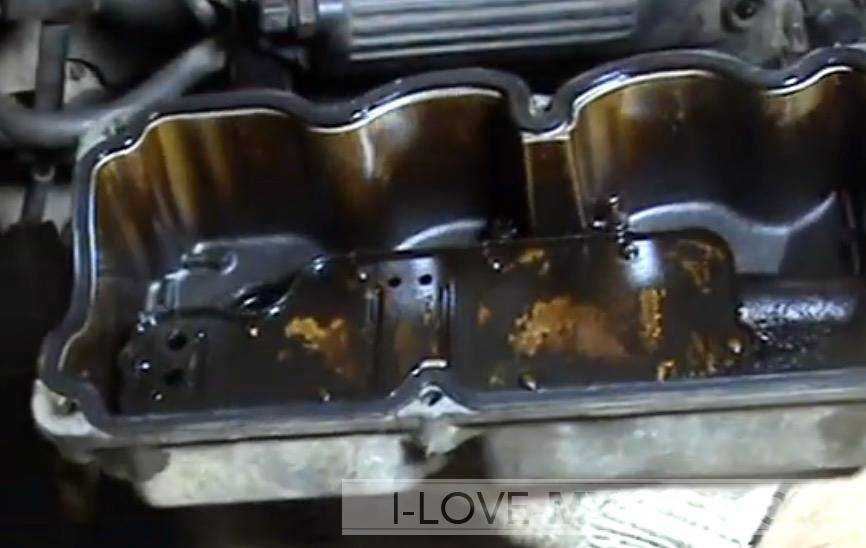

Теперь, когда крышка снята, будем выставлять поршень первого цилиндра в верхнюю мертвую точку такта сжатия, вращая коленвал. Для этого используем головку на 17, удлинитель и вороток. Именно для этого мы снимали колесо и брызговик.

Чтобы выставить первый цилиндр в ВМТ, необязательно снимать крышку ремня ГРМ и выставлять ее по меткам. Хотя, и такой метод имеет право на существование и считается правильным.


Можно пойти таким путем и после снятия крышки ремня ГРМ выставить метки на коленвалу и шкиве распредвала. Однако в том случае, когда у нас нет претензий к ремню привода ГРМ, можно упростить себе жизнь

Однако гораздо проще и быстрее выставить поршень первого цилиндра в ВМТ, ориентируясь по положению поршня и кулачка распредвала. Для этого проворачиваем коленвал по часовой стрелке (!) до тех пор, пока поршень не достигнет ВМТ, а кулачок распредвала будет смотреть строго вниз.

В этом положении мы сможем отрегулировать оба клапана на первом цилиндре, а также впускной второго и выпускной третьего.

Для начала проверим существующие зазоры щупами. Щуп не должен свободно проходить между клапаном и коромыслом, но и не должен проходить слишком туго. Щуп должен проскальзывать с небольшим усилием.

Если есть необходимость откорректировать зазор, берем накидной ключ на 12, срываем им фиксирующую гайку. Не снимая ключа, плоской отверткой выставляем нужный зазор, вращая толкатель коромысла. Добившись нужного зазора, удерживаем отвертку в таком положении и затягиваем контргайку. Проверяем зазор еще раз, после чего затягиваем гайку с усилием 20 Н∙м. Так же поступаем с остальными свободными клапанами.

Теперь проворачиваем коленвал на 360 градусов. В это время распредвал провернется на 180 градусов. В этом положении регулируем оба клапана третьего (четвертого цилиндра на литровом двигателе), а также выпускного второго (и впускного третьего цилиндров на литровом моторе).

После регулировки протягиваем контргайки еще раз и снова проверим зазоры на каждом из клапанов. При сборке тщательно протираем ветошью все привалочные плоскости, а клапанную крышку затягиваем крест-накрест, начиная с центра, с моментом 10 Н∙м. Сборку проводим в обратном порядке.

Что нужно для регулировки зазора

Из инструментов будут нужны набор бит, головок, воротки, удлинители и карданы, набор отверток. Также нужны два щупа на 0,15 мм и на 0,32 мм. Поскольку щуп на 0,32 найти проблематично, будем использовать два щупа — на 0,3 и на 0,02 мм вместе. Если клапанная крышка крепится заводскими болтами, необходим шестигранник на 5 мм.


Такого набора щупов с головой хватит для любой регулировки

Кстати, о болтах клапанной крышки (М6х1, длина 35 мм). Они отличаются крайней ненадежностью, да и производитель рекомендует их менять при каждом демонтаже крышки. Дело в том, что шестигранная лунка часто слизывается при повторном использовании. Так что, если они есть в продаже, лучше купить новые оригинальные.


Оригинальный корейский болт 94500741 с антипригарной обработкой. Крайне рекомендуют проводить их замену при каждом демонтаже клапанной крышки

Каталожный номер оригинального болта 94500741-GM, их цена порядка 15 гривен за штуку. В крайнем случае, можно использовать болты постелей распредвала от ВАЗ 2110-2112, но использовать обычные болты с шестигранной головкой — крайне нежелательно.

Многие рады были бы сэкономить и на прокладке клапанной крышки. Она тоже одноразовая, даже если выглядит еще пристойно. Дело в том, что за годы эксплуатации прокладка ужимается, высыхает, теряет эластичность. Если нет особого желания наблюдать масляные потеки на блоке цилиндров, прокладку лучше заменить. Рекомендуют такие варианты:

  • PARTS-MALL P1G-C007, цена 30 гривен;
  • CORTECO 440063P, цена 80 гривен;
  • BGA BGSILC, в такую же цену;
  • ELRING 136.271, порядка 100 гривен;
  • VICTOR REINZ 71-53137-00, цена 125 гривен, один из лучших вариантов;
  • NIPPARTS J1220907, цена 200 гривен;
  • GLASER X83283-01, около 250 гривен.

Также нам потребуется домкрат и, естественно, баллонный ключ. Если все это под руками, можно приступать к регулировке.

Зачем регулировать клапана На Дэу Матиз

Клапана в головке блока цилиндров обязаны герметично закрывать камеру сгорания во время такта сжатия. Все же, так бывает не всегда. В том случае, когда хотя бы один из клапанов, впускной или выпускной, выполняют свою работу спустя рукава, кромка клапана неплотно прилегает к седлу, нагретые до огромной температуры газы прорываются либо во впускной, либо в выпускной коллектор.

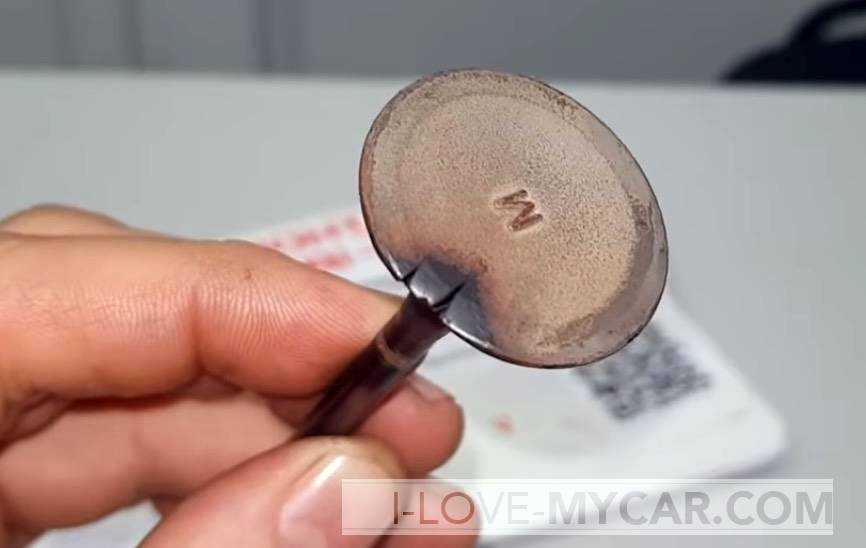

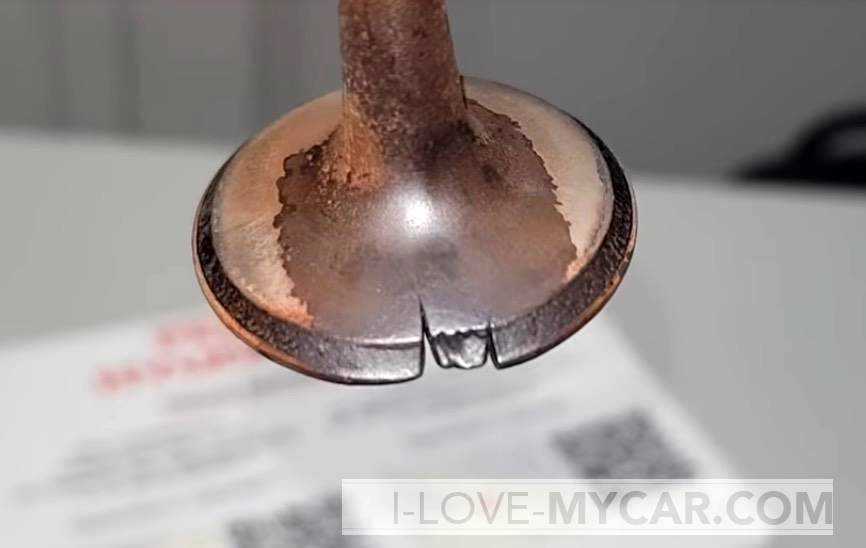

Это грозит как минимум потерей компрессии и ухудшением наполнения цилиндров топливо-воздушной смесью. Что в свою очередь вызывает падение мощности, усложняет пуск и негативно сказывается на расходе горючего. Но и это не все. Раскаленные газы стремятся разрушить сначала кромку, а затем, после появления микротрещин, вызывают полное разрушение рабочей части клапана.

Если же клапан открывается не полностью, когда тепловой зазор слишком велик, то кроме плохой наполняемости цилиндра смесью, происходит некачественная вентиляция камеры сгорания между тактами сжатия. А это чревато неэффективным сгоранием смеси, что тоже приводит к падению мощности и высокому расходу.

Кроме этого, газы стимулируют образование большого количества нагара на всем механизме газораспределения — пружинах, направляющих клапанов, коромыслах, что приводит к износу клапанных стержней и здорово нарушает процесс работы ГРМ.

Именно поэтому тепловые зазоры между толкателями и торцами клапанов критически важны, поскольку при нагревании все металлы расширяются на определенную величину. На эту величину мы и оставляем зазоры между клапаном и коромыслом.

Производитель настоятельно рекомендует проводить регулировку клапанов на Дэу Матиз минимум раз в 20 тысяч км. Величины зазоров (а) следующие:

  1. Для впускного клапана зазор составляет 0,15 мм.
  2. Для выпускного клапана — 0,32 мм, поскольку выпускной клапан прогревается гораздо сильнее впускного.
