Ремонт главного тормозного цилиндра своими руками

Когда может потребоваться замена задних колодок на Шевроле Ланос

Порядочный износ у колодок.

В первом случае, когда требуется замена колодок в результате их износа , допустимая толщина накладки должна быть в пределах 1.5 миллиметра. Для этого предусмотрено специальное окно, которое есть в опорном диске. При помощи его можно контролировать износ накладок.

На такое окно не совсем удачно расположено, а потому многие определяют степень износа по звуку. В таком случае будет слышаться трение металла об металл.

Есть также и третий случай, когда может потребоваться замена колодок. Это попадание на их поверхность смазочного материала или тормозной жидкости. Такая работа может производиться даже в том случае, когда колодки не изношены, но на них попала тормозная жидкость. Конечно, такую работу можно производить по желанию, но правила безопасности того требуют.

Пошаговая инструкция ремонта тормозного цилиндра на автомобилях Daewoo (Nexia и Lanos) самостоятельно

1. Грушей или шприцом из бачка отберите тормозную жидкость. Если это Lanos, то отсоедините шланг подачи жидкости от бачка в главный цилиндр сцепления.

2. Отпустите от цилиндра регуляторы давления задних колёс и штуцера тормозных трубок при помощи ключей «22». Сначала следует отпустить нижнюю часть регулятора, а затем главную часть — от тормозного цилиндра.

3. Тормозной цилиндр крепится к вакууму усилителя тормозов гайками. Открутите их и отсоедините от тормозного цилиндра трубки. Снимите с автомобиля цилиндр. К слову, если вы решили всё же установить новую запчасть, то останавливайтесь на этом пункте, прикрепляйте приобретённый главный тормозной цилиндр и занимайтесь прокачкой.

4. Если лёгких путей вы не искали, тогда сделайте вот что. С тормозного цилиндра следует вынуть уплотнительное кольцо, а затем достать отвёрткой стопорное кольцо.

5. Смело достаньте или вытряхните «внутренности» тормозного цилиндра, не забыв хорошенько запомнить то, в какой последовательности они были установлены.

6. Достаньте из ремкомплекта, который, к счастью, собран за вас, новые детали и вставьте в цилиндр, смочив манжеты тормозной жидкостью. Зафиксируйте деталь стопорным кольцом.

7. Далее следует заняться регуляторами давления тормозной жидкости задних колёс. Ваша задача заключается в том, чтобы вынуть их, прочистить и хорошенько промыть.

8. Открутите от цилиндра регулятор и выньте клапан и пружинку. На этом этапе многие умельцы прибегают вот к какой хитрости для увеличения эффективности тормоза задних колёс: они или выкидывают регуляторы давления, или делают в них пропилы. Стоит это делать или нет — решать вам, но если вы новичок в вопросах ремонта автомобиля, то не рискуйте или посоветуйтесь с более опытными людьми.

9. Раскрутите регулятор давления, выньте всё, что в нём находится, и очистите от грязи все детали. Обычно первый цилиндр чистится очень быстро, а вот со вторым придётся посидеть.

10. Когда всё будет очищено и просушено, соберите регулятор давления в обратном порядке от того, как вы разбирали детали. Если первый раз будет сложно проделать эти простые действия, то держите при себе лист и ручку, делая заметки, чтобы не запутаться в этих железных пазлах.

11. Установите регуляторы давления на главный тормозной цилиндр.

12. Когда главный тормозной цилиндр будет возвращён вашему автомобилю, сделайте полную затяжку гаек.

13. Затянув штуцера и гайки, залейте в цилиндр тормозную жидкость.

14. Прокачайте тормозную систему автомобиля в таком порядке: задний правый и передний левый, после — задний левый и передний правый.

Теперь вы можете звонить приятелям и говорить им о том, чему вы сегодня научились. Через 2-3 раза эта работа будет такой же лёгкой, как чистка салона. Главное — не торопиться и делать всё «по уму», тем более, когда речь идёт о тормозной системе авто и вашей безопасности. В ответ машина непременно отплатит вам надёжностью и лёгким ходом.

Удачи вам в ремонте тормозного цилиндра автомобиля!

Источник

Daewoo Nexia ПРИНЦ Узбекистонса › Бортжурнал › прокачка тормозов(памятка)

После замены тормозной жидкости с прокачкой (по старой привычной Жигулевской методике) тормоза у моей Нексии стали мягкими. Прокачал еще раз, – результат тот же. Озадачился? Почитал ВНИМАТЕЛЬНО мануал и понял свои ошибки при прокачке. Общая последовательность действий: 1. Рабочие цилиндры прокачиваются в следующей последовательности: • Правый задний • Левый передний • Левый задний • Правый передний 2. Перед прокачкой одеть на штуцер рабочего цилиндра прозрачную трубочку достаточной длинны, чтобы она опустилась до дна бутылки для сбора старой тормозной жидкости. Через стенки прозрачной трубочки будет хорошо видно наличие воздуха в выгоняемой тормозной жидкости. 3. ПЛАВНО до упора нажать на педаль тормоза, 4. Открутить штуцер, выпустить жидкость, и прожать педаль тормоза до пола. 5. Закрутить штуцер и МЕДЛЕННО отпустить педаль тормоза. 6. Повторять процедуры с паузами в 15 – 20 секунд между нажатиями на педаль. 7. Не забывайте своевременно доливать тормозную жидкость в расширительный бачок.

Если ГЛАВНЫЙ тормозной цилиндр глотнул воздух, или менялся, то В ПРЕВУЮ ОЧЕРЕДЬ нужно прокачать его. Для этого: 8. Залить полностью в расширительный бачок тормозную жидкость. 9. ОСЛАБИТЬ (не откручивая) ПЕРДНЮЮ гайку штуцера для переднего поршня главного тормозного цилиндра, из которого выходит металлическая тормозная трубка. 10. Подстелить под штуцер тряпку для сбора сливаемой жидкости. 11. Помощнику МЕДЛЕННО нажать до упора педаль тормоза. 12. Отвернуть штуцерную гайку до появления активного подтека жидкости, при этом педаль провалится. 13. НЕ ОТПУСКАЯ педаль тормоза завернуть гайку штуцера и ТОЛЬКО ПОСЛЕ ЭТОГО МЕДЛЕННО отпустить педаль тормоза. 14. Повторить операцию до пропадания пузырьков воздуха в выпускаемой жидкости. 15. Повторить процедуру с ЗАДНЕЙ ГАЙКОЙ штуцера для второго (заднего) поршня главного тормозного цилиндра.

Такая прокачка полностью удалит воздух из ГЛАВНОГО тормозного цилиндра. Если этого не сделать, — то прокачка РАБОЧИХ цилиндров будет бесполезной, сколько бы вы не прокачивали ее строго по этой инструкции.

Эта последовательность описана во многих мануалах по Нексии и Эсперо. Любой может прочесть и убедиться, что я не открыл Америку. Пояснения этих действий: ПЛАВНОЕ нажатие педали тормоза до упора и ПЛАВНОЕ отпускание педали исключает ВЗБИВАНИЕ тормозной жидкости в рабочем цилиндре в пенную эмульсию, особенно после первого выброса жидкости через открученный штуцер. Для наглядности взболтайте тормозную жидкость в прозрачной бутылке, и вы увидите, что жидкость как бы помутнела. Это в ней образовались крохотные микроскопические пузырьки воздуха. Они очень долго будут всплывать на поверхность. Если такая эмульсия образовалась в главном, или рабочем цилиндре, то выгнать такой воздух практически невозможно, т.к. быстрые и резкие нажатия и отпускания педали будут только способствовать новому образования пенной эмульсии. Можно качать вечно, а пена так и будет постоянно присутствовать в цилиндре и тормоза будут мягкими.

Прокачка гидропривода тормозной системы Daewoo Nexia N150

Инструменты:

Гаечный ключ накидной прямой 9 мм
Гаечный ключ накидной прямой 10 мм

Детали и расходники:

Шланг (прозрачный)
Емкость техническая

Примечания:

Прокачка тормозов Нексия необходима при замене тормозной жидкости, а также для удаления воздуха, попавшего в гидропривод при ремонте или замене отдельных узлов тормозной системы.

Работу выполняйте с помощником на смотровой канаве или эстакаде.

Воздух удалите сначала из одного тормозного контура, затем из другого, начиная с колесных цилиндров задних тормозов. При необходимости долейте жидкость в бачок главного тормозного цилиндра.

При демонтаже элементов одного из контуров прокачке подлежит только этот контур. При снятии или замене главного тормозного цилиндра, регуляторов давления задних тормозов или падении уровня тормозной жидкости, повлекшем за собой попадание в гидропривод воздуха, необходима полная прокачка тормозной системы, т.е. обоих контуров. Контуры тормозной системы при прокачке: 1) правый задний — левый передний тормоз; 2) левый задний — правый передний тормоз.

Работы по прокачке контуров «правый задний – левый передний тормоз» и «левый задний – правый передний тормоз» аналогичны.

1. Снимите защитный колпачок со штуцера прокачки колесного цилиндра заднего колеса и наденьте на штуцер прозрачный шланг, опустив его свободный конец в сосуд, частично заполненный тормозной жидкостью.

2. Помощник нажимает на педаль тормоза три-четыре раза с интервалом 1-2 с и удерживает педаль нажатой.

3. Накидным ключом на 9 мм отверните штуцер прокачки на 1/2 — 3/4 оборота. При этом воздух и часть тормозной жидкости вытесняются в сосуд, а педаль опускается до пола. Пузырьки воздуха хорошо видны в сосуде с жидкостью или в прозрачном шланге.

4. Заверните штуцер и повторяйте операцию прокачки до тех пор, пока выход пузырьков воздуха из шланга не прекратится.

5. Операции по прокачке переднего колесного цилиндра аналогичны операциям по прокачке заднего цилиндра. Снимите защитный колпачок со штуцера прокачки колесного цилиндра переднего колеса того же контура (на фото показано со снятым колесом) и наденьте на штуцер прозрачный шланг, опустив второй конец в сосуд.

6. Помощник нажимает на педаль тормоза три-четыре раза с интервалом 1-2 с и удерживает педаль нажатой.

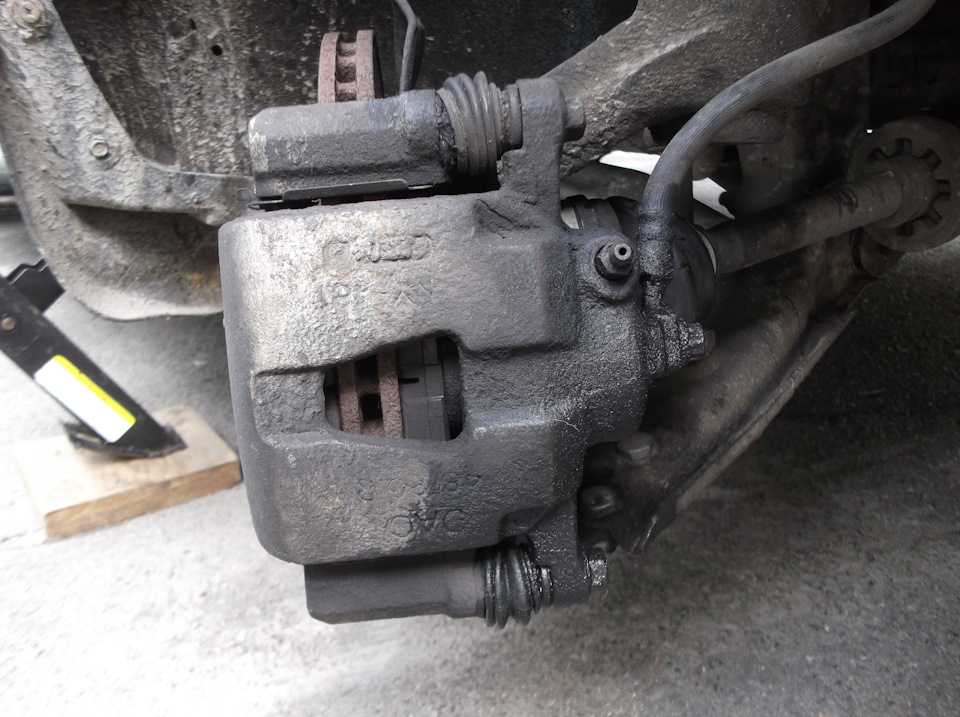

7. Накидным ключом на 10 мм отверните штуцер прокачки суппорта (фото сделано со снятым колесом). При этом воздух и часть тормозной жидкости вытесняются в сосуд, а педаль опускается до пола.

8. Заверните штуцер и повторяйте операцию прокачки до тех пор, пока выход пузырьков воздуха из шланга не прекратится.

9. При удалении воздуха из системы нужно следить за уровнем жидкости в бачке главного тормозного цилиндра и при необходимости пополнять его.

10. При отсутствии воздуха в системе тормозная педаль должна быть «жесткой», т.е. при нажатии проходить не более половины расстояния до пола.

Daewoo Nexia Лесная хищница › Logbook › Замена тормозных шлангов и ГТЦ

Началось все с того, что ехал я как-то и при нажатии на педаль тормоза она упала в пол. Разбираться не было времени, увидел тормозную жидкость на пружине спереди справа, подумал что лопнул шланг и отогнал машину домой.

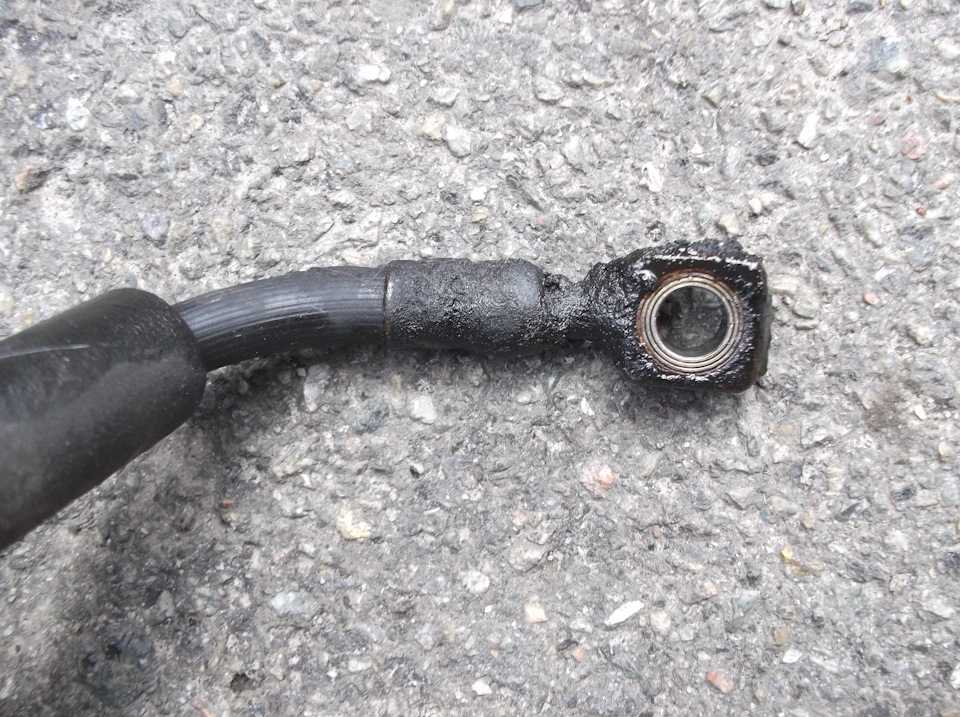

Позже дома при визуальном осмотре увидел следующую картину

Сначала не понял в чем проблема, но уже были куплены тормозные шланги — решил менять.

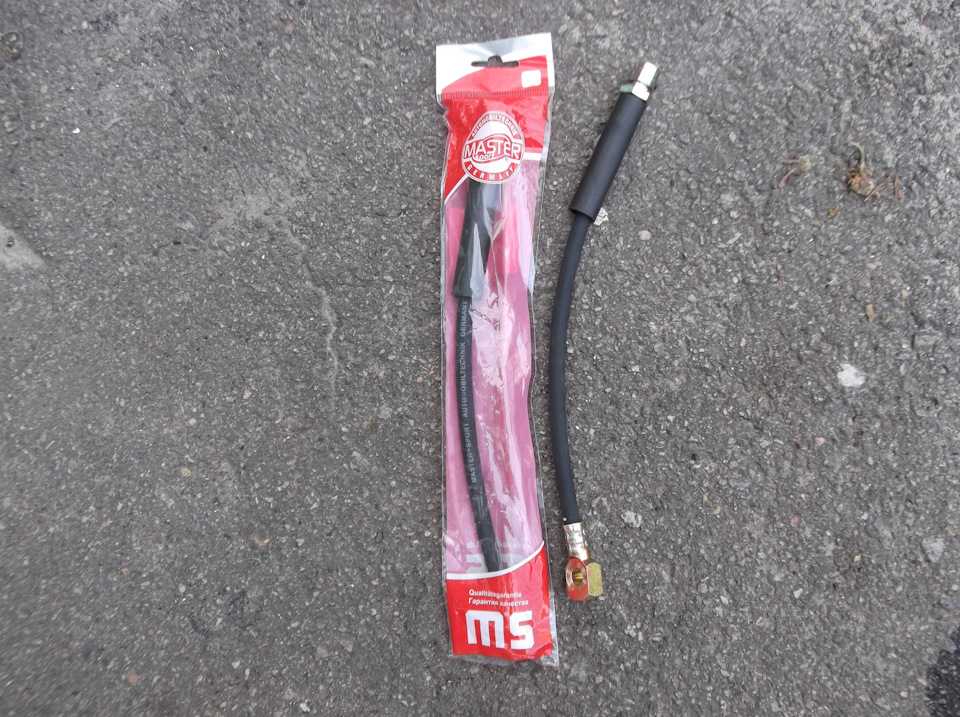

Со шлангами особо не церемонился, взял какие были в магазине — Master Sport.

Замена прошла не совсем просто, в прошлом году когда промазывал машину мастикой, замазал стопорную железку которая держит шланг сверху (в том месте где вкручивается тормозная трубка), пришлось повозиться пока она вышла и только тогда удалось свободно снять шланг. По виду он был не очень, но еще походил бы

и собственно фото уже после замены

Ну и из-за того что забыл купить новые уплотнительные шайбы, установил старые, а с правой стороны одной вовсе не было, но я этому не придал значения (кто же думал что вся проблема из-за уплотнительной шайбы?).

С другой стороны аналогичным способом заменил тормозной шланг на новый

Дальше без проблем прокачал тормоза, поехал проверять, все было отлично, машина тормозила как положено, после решил резко притормозить и бац, педаль снова ушла в пол. При визуальном осмотре опять тормозная жидкость на пружине спереди справа и подтеки на шланге где крепится к суппорту. На следующий день купил новые медные уплотнительные шайбы, заменил старые, начал прокачивать и здесь наступила беда.

Прокачивал в такой последовательности: правое заднее — левое переднее, левое заднее — правое переднее. Правое заднее и левое переднее прокачиваются без проблем, а вот заднее левое и переднее правое вообще не прокачиваются, пробовал раз 20, педаль пружинит и все, при прокачке жидкость со штуцера с этих двух сторон течет еле-еле.За уровнем жидкость все время следил, подливал вовремя, потому не было предположений из-за чего появилась такая проблема.

День прокачивал, два прокачивал — не проходит, машина без тормозов, гнать куда-либо на сервис не вариант, но есть знакомый автомеханик который мог посмотреть, так вот незадача, или я на работе или у него машины на ремонте и он не может глянуть. Выждал время и потихоньку с помощью ручника доехал к нему в гараж, там то и выяснили в чем проблема, умер главный тормозной цилиндр (ГТЦ). Ремкомплект и с разборки посоветовал не брать по двум причинам:1. В ремкомплект всовывают некондицию, то бишь то, что называется браком.2. С разбора могут втюхать ГТЦ который пролежал там долго и соответственно может быть такая же проблема как и на моем.

Начались поиски ГТЦ. Как оказалось это дело не легкое, тем более когда ГТЦ уже был заменен до меня. Изначально не мог понять какой диаметр ГТЦ стоит — 20-й или 22-й. Снизу на ГТЦ была гравировка 20, сверху под бачком 22

По информации в интернете на корейских нексиях с завода стоял 20-й, тем более передние диски и суппорта на 13, это и сбило меня с толку. Пока не скрутил и не померил внутренний диаметр, дело не пошло, а он как оказалось позже, был на 22 значит гравировка сверху под бачком и есть диаметр тормозного цилиндра (на заметку тем кто будет покупать).

Изначально хотел брать оригинальный, а он идет только в сборе с вакуумным усилителем, но смысл покупать в сборе если мой вакуумный усилитель вполне хорошо выполнял свою функцию? Этот вариант отпал. Продолжил искать ГТЦ, только не в сборе, а аналоги. В основном попадались китайские фирмы DW, GTVT, DAEWOO. Китайским запчастям у меня нету доверия и нашел ГТЦ такой как мне нужно, фирма Metelli, цена в норме. Предварительно поспрашивал людей кто ставил ГТЦ этой фирмы — отзывы были положительные. Решено было брать!

Спасибо за наводку и помощь в поиске dodgeviper94 , подсказал где взять этот ГТЦ, а то везде или цена не соответствовала действительности и отличалась на 25-30% или не было в наличии. Сам вряд ли бы нашел)

Заказал в среду, получил только в понедельник (долго ехал со склада).

Источник

Штуцер прокачки тормозов задних Нексия 94535930-OEM (Poland) — 23 гривны

Артикул	94535930-OEM (Poland)
Автомобиль:	Daewoo Nexia
Производитель:	OEM (Poland)
Оригинальный код:	90344225
Код:	97893
Есть в наличии	(>5 шт.)
Доставка по Украине
при получении

ПРОВЕРИМ ПЕРЕД ОТПРАВКОЙ

ЛЕГКО — Возврат или обмен

96392401-MAGNUM TEHNOLOGY (Poland)

≡ Магазин ЗАЗ-ШОП работает с 2010 года и рекомендует:

Проверяйте комплектность поставки при получении товара
Соответствие полученного заказа контролируйте до подписания актов о получении
Перед тем, как заменить Штуцер прокачки тормозов задних, проверяйте соответствие товара с номером 94535930-OEM (Poland) на автомобиль Дэу Нексия
Не доверяйте установку некомпетентным специалистам
При самостоятельной замене, пользуйтесь советами, публикуемыми в специальном Блоге по ремонту Дэу и Шевроле.

Штуцер прокачки тормозов задних Daewoo Nexia.

Мы предлагаем большой ассортимент запчастей на Дэу Нексия оригинального и лицензионного производства, а так же прямые поставки с нашего склада в любую точку Украины. Штуцер прокачки тормозов задних имеет оригинальный код производителя 94535930-OEM (Poland).

Для подбора других товаров вы можете пользоваться каталогом. Магазин предлагает брендовые товары для качественного обслуживания автомобилей Daewoo Nexia.

Оригинальный код 94535930-OEM (Poland) применяется для ремонта Дэу Нексия.

Отправляем перевозчиком Новой Почтой или Интайм. Отправить можем сегодня, если вы сделаете заявку до 16-00.

Звоните и вас ожидает бесплатная консультация прямо сейчас. Также можем вам порекомендовать оставить заказ на нашем сайте если у вас нет возможности перезвонить.

Цена указана на сайте в гривнах и может отличатся в день оформления заказа. Покупайте гарантировано в надежном магазине!

ZAZ SHOP — это портал, который будет полезен каждому. На сайте есть все к народным украинским авто которые покорили рынок своим качеством и ценой.

Магазин «ЗАЗ-ШОП» позволит быстро приобрести необходимые для ремонта и обслуживания запчасти к автомобилям Дэу Нексия.

С учетом ваших пожеланий и финансовых возможностей, здесь помогут подобрать оптимальный вариант комплектующих для надежной и безопасной эксплуатации авто. Доставка осуществляется в любой регион Украины службами «Новая почта», Интайм и САТ. Присоединяйтесь!

Когда требуется ремонт тормозного цилиндра автомобиля?

В этом случае проблему можно решить двумя способами. Первый из них предполагает замену цилиндра, что влечёт за собой приличные траты. Второй — это ремонт главного тормозного цилиндра своими руками после покупки ремкомплекта, что обойдётся значительно дешевле, да и опыта прибавит.

Эта работа не так сложна, как кажется, поэтому запасайтесь терпением и вооружайтесь следующими инструментами:

— разрезной (обжимный ключ) №10 или №12; — два рожковых ключа на «22»; — груша или же шприц для откачивания тормозной жидкости; — ключ на «13»; — пассатижи; — отвёртка; — ремкомплект; — тормозная жидкость.

https://youtube.com/watch?v=-c3X4d681z8

Как прокачать тормозную систему Ланос без помощника

Теперь рассмотрим, как прокачать тормоза на автомобиле без помощника, то есть, самостоятельно. Для этого существует много разных способов, но остановимся на самых простых в реализации.

Воспользоваться газовым упором
При помощи спринцовки
Обратный клапан
Давление шины

Коротко рассмотрим каждый способ.

Прокачка тормозов посредством амортизатора. Амортизатор заменяет помощника. Для реализации способа необходимо накачать педаль тормоза, и удерживая ее в нажатом положении, упереть газовый упор. После этого переместиться вниз, и выкрутить штуцер. Из штуцера выйдет жидкость, а при ослаблении педали, упор не даст ей вернуться в исходное положение, а осуществит нажатие до упора. Завинтить штуцер, и повторить процедуру
При помощи спринцовки можно самостоятельно прокачать тормоза следующим образом — надеть на кончик спринцовки прозрачный шланг. Место соединения должно быть герметичным. Сжать спринцовку, после чего удерживая в таком положении, надеть второй конец шланга на штуцер. Ослабить крепление штуцера на ¼ оборота, после чего произойдет высасывание жидкости с воздухом из системы. Как только спринцовка выпрямится, нужно снова закрутить штуцер, слить жидкость и повторить процедуру. Этот способ не требует накачивания и удержания педали тормоза, что является большим преимуществом. Выполнять прокачку до момента, пока в шланге не будет течь жидкость без пузырьков воздуха
Использование обратного клапана для прокачки тормозов. Клапан можно сделать своими руками или воспользоваться специальным заводского производства. Принцип прокачки заключается в том, что нужно присоединить обратный клапан к штуцеру. На второй конец обратного клапана надевается шланг, и опускается в емкость с ТЖ на дне. Далее ослабляется штуцер на ¼ оборота, и перемещаемся в салон. Накачиваем педаль тормоза 10-15 раз. Проверяем количество жидкости в бачке, и при необходимости доливаем. Повторяем процедуру повторно, но только качать нужно 8-10 раз. Перемещаемся вниз, и проверяем, чтобы в трубке не было пузырьков воздуха. Если они есть, значит повторяем процедуру, не забывая доливать жидкость в расширительный бачок
Еще прокачать тормоза можно посредством давления воздуха из автомобильной шины. Этот метод пользуется популярностью, но у него есть недостаток. Этот недостаток кроется в том, что воздух из шины содержит влагу, которая отрицательно влияет на тормозную жидкость. По возможности стоит отказаться от этого способа, в противном случае, жидкость понадобится заменить намного раньше. Принцип реализации этого способа следующий — на крышку бачка следует закрепить сосок от колеса, после чего плотно закрыть расширительный бачок. Соединить сосок колеса с соском крышки расширительного бачка. После этого переместиться вниз, и осуществить удаление воздуха из системы. При откручивании штуцеров под давлением воздуха будет выделяться жидкость из системы. Для проведения процедуры необходимо использовать запасную крышку для расширительного бака

Имея представление о том, как прокачиваются тормоза, не составит большого труда осуществить данную процедуру самостоятельно.

Прокачка гидропривода тормозной системы Daewoo Nexia N150

Инструменты:

Гаечный ключ накидной прямой 9 мм
Гаечный ключ накидной прямой 10 мм

Детали и расходники:

Шланг (прозрачный)
Емкость техническая

Примечания:

Работу выполняйте с помощником на смотровой канаве или эстакаде.

2. Помощник нажимает на педаль тормоза три-четыре раза с интервалом 1-2 с и удерживает педаль нажатой.

6. Помощник нажимает на педаль тормоза три-четыре раза с интервалом 1-2 с и удерживает педаль нажатой.

17.5. Удаление воздуха из тормозной системы

Операция по удалению воздуха из тормозной системы проводится во всех случаях попадания воздуха в гидропривод. При падении уровня тормозной жидкости в бачке и попадании воздуха в систему через главный цилиндр или при отсоединении трубопроводов от главного цилиндра воздух удаляют из всех контуров и трубопроводов гидропривода. Если была отсоединена только одна скоба или колесный цилиндр, то удаление воздуха требуется произвести только из этих полостей и соответствующих трубопроводов. При демонтаже любого трубопровода и последующей сборке надо удалить воздух из контура и цилиндра, которые обслужива ются данным трубопроводом.

УДАЛЕНИЕ ВОЗДУХА ИЗ ТОРМОЗНОЙ СИСТЕМЫ ВРУЧНУЮ

Перед началом операции израсходовать резерв вакуумного усилителя, несколько раз нажав и отпустив тормозную педаль. Двигатель при этом должен быть выключен.

А. ЕМКОСТЬ В. ТРУБКА С. ГАЕЧНЫЙ КЛЮЧ 9. СУППОРТ 15. КЛАПАН ВЫПУСКА ВОЗДУХА

ПОРЯДОК ВЫПОЛНЕНИЯ

Прокачка тормозов на Нексии – последовательность действий

Работы по прокачке тормозов лучше всего производить на эстакаде или смотровой яме, но реально и прокачать тормоза с помощью домкрата. Так будет дольше, но если нет другого выхода, а прокачать тормоза необходимо – то это не худший вариант.

1. Снимите первое колесо для удобства (в принципе можно не снимать, если удобно), прокачивать необходимо по схеме Заднее Правое – Переднее Левое; Заднее Левое – Переднее Правое; Прокачка по диагонали необходима из за особенности тормозной системы. Такая же схема прокачки как на жигулях и автомобилей ваз.

2. Далее снимите защитный колпачек от штуцера на тормозном цилиндре и если есть возможность, наденьте прозрачный шланг ( подойдет от капельницы) и вставьте один конец трубки в банку с тормозной жидкостью.. Эта процедура поможет вам увидеть количество воздуха в системе и сократит потери тормозухи при вытекании.

3. Далее пусть напарник нажмет 3-4 раза на педаль тормоза и оставит её нажатой в пол.

4. Тем временем, вы открутите штуцер тормозного цилиндра на колесе на три четверти оборота. Польется немного жидкости и воздуха, педаль уйдет в пол.

5. Теперь закрутите штуцер обратно, и напарник должен повторить процедуру – нажав на педаль 3-4 раза с интервалом 5 секунд. То есть нажал – подержал до 5 секунд и отпустил, и так 3 раза.

6. Процедуру повторить с остальными колесами.

Видео о том, почему нужно вовремя менять тормозную жидкость

Из этой статьи вы узнаете как правильно прокачать тормоза на Дэу Нексии. В низу статьи будет схема и видео прокачивания тормозной системы.

Прокачка тормозов обязательная процедура, если вы меняете тормозную жидкость, если уровень тормозной жидкости у вас ушел. (Обычно, когда падает уровень тормозной жидкости об этом сигнализирует лампочка на приборной панели. Она загорается в виде восклицательного знака красного цвета)

Также прокачка потребуется, если производились работы по замене элементов тормозной системы, например, тормозные шланги, тормозные цилиндры, суппорта, тормозные трубки.
