Проверка аккумулятора део нексия

Ремонт генератора Дэу Нексия, не дает зарядку генератор

Срок службы генератора Daewoo Nexia составляет около 150 000 (км) пробега. На этой отметке начинают проявляться основные “болячки” генератора, главными из которых являются:

1. Отсутствие заряда АКБ
2. Прекращение питания бортовой электроники

Генератор Дэу Нексия хоть и является обслуживаемым, но регламент ТО предусматривает ремонт данного узла путем замены на новый аналог. Восстановление генератора рационально производить только в том случае, когда его пробег составляет менее или около 100 000 – 120 000 (км) пробега . Во всех остальных случаях лучше всего устранить поломку генератора заменой узла на новый аналог. Стоимость нового генератора Daewoo Nexia составляет $ 60-80.

Демонтаж генератора производится из-под капота. Чтобы достать проблемный генератор вам понадобится 15-20 минут времени.

Какие факторы приводят к поломке вентилятора

Специалисты выделяют несколько основных причин, которые приводят к поломке вентилятора, рассмотрим некоторые из них:

Перегоревший предохранитель. С первого взгляда, это не повод для беспокойства, его смена не требует особых усилий. На самом деле всё не так просто, это довольно неприятная ситуация и дело не в сложности замены предохранителя. А в том, что перегоревший предохранитель означает короткое замыкание и придётся найти его источник, перебрав всю электрическую цепь в системе отопления.
Следующий фактор кроется в окислившемся контакте монтажного блока. Чтобы его выявить, достаточно пошевелить или слегка потрясти колодку жгутов, которые идут к монтажному блоку, нужный находится внутри. Если моторчик вентилятора заработал, выключите его, снимите колодку и зачистите необходимые контакты.
Если печка работает только тогда, когда машина хорошо прогрелась, значит, источник неполадок кроется в реле зажигания и его необходимо заменить. Найти его легко, даже если вы не знаете, где находится реле вентилятора печки Дэу Нексия. Оно расположено под приборной панелью.
Неисправный добавочный регистр приводит к тому, что печка работает лишь на третьей скорости. На первых двух скоростях электрический ток поступает на моторчик от добавочного резистора, а на третьей поступает прямиком к вентилятору. Чтобы устранить проблему, придётся заменить этот резистор.
Наличие неисправного переключателя отопителя. Чтобы убедиться в этом, надо взять двенадцативольтовую габаритную лампу с двумя впаянными проводами. Затем замкнуть отрицательный (минусовый) провод на кузов, а второй по очереди прикладываем к трём контактам резистора. Лампочка не загорелась? Значит нашёлся обрыв в цепи или этот предохранитель перегорел (его выбило).
Чаще всего проблема скрывается в поломке моторчика печки Дэу Нексия, который ломается из-за предохранителя. В этом случае меняют негодный предохранитель на новый

Важно также и устранить неисправность, которая привела к короткому замыканию, кроме того, есть вероятность, что повреждён кабель.

Основные причины/варианты, вызывающие поломку рассмотрены, но у Дэу Нексия не работает вентилятор печки? Важно! Есть ещё несколько моментов, влияющих на исправную работу электродвигателя печки. Это может быть перегоревший моторчик или же у него недостаточно хороший контакт с массой машины, кроме того, могло произойти «залипание» щёток мотора отопителя Дэу Нексия

Иногда вентилятор работает на трёх скоростях и не реагирует на четвёртую

Отказ от работы может быть вызван тем, что для максимальной скорости предусмотрен собственный предохранитель, заменив его, вы обеспечите рабочий процесс на всех четырёх скоростях. Если предохранитель исправен, значит, не работает реле

Иногда вентилятор работает на трёх скоростях и не реагирует на четвёртую. Отказ от работы может быть вызван тем, что для максимальной скорости предусмотрен собственный предохранитель, заменив его, вы обеспечите рабочий процесс на всех четырёх скоростях. Если предохранитель исправен, значит, не работает реле.

В корпус вентилятора могут попадать листья, из-за которых не проходит воздух. Решение простое: надо разобрать и почистить вентилятор, а заодно смазать электродвигатель печки Нексия.

Эксплуатация аккумуляторной батареи Daewoo Nexia N150

Инструменты:

• Гаечный ключ рожковый на 10 мм
• Нож

На автомобиле Daewoo Nexia N150 установлена необслуживаемая аккумуляторная батарея номинальным напряжением 12 В, емкостью 55 А·ч. Пусковой ток аккумуляторной батареи – 500 А.

Аккумулятор для Дэу Нексия имеет обратную полярность. Это означает, что плюсовой вывод АКБ располагается справа, если смотреть на АКБ с той стороны, к которой ближе выводы аккумулятора. Геометрические размеры корпуса аккумулятора составляют: длина 240 мм, высота 190 мм, ширина 170 мм.

Полярность и геометрические параметры корпуса аккумуляторной батареи

На верхней крышке батареи расположен индикатор контроля состояния и степени заряженности батареи.

Размещение индикатора степени заряженности батареи

Цвет глазка индикатора:

• зеленый (рабочее состояние) – степень заряженности батареи 65% или более;
• черный (зарядите батарею) – степень заряженности батареи менее 65%;
• прозрачный (замените батарею и проверьте исправность генератора и его цепей) – низкий уровень электролита.

Для поддержания аккумуляторной батареи в рабочем состоянии необходимо:

1) регулярно проверять надежность крепления батареи к площадке;

2) следить, чтобы крышка и выводы батареи были чистыми и сухими, а клеммы проводов – плотно затянутыми. Для поддержания выводов батареи и клемм проводов в рабочем состоянии есть специальная смазка для клемм аккумулятора;

3) своевременно смывать попавшие на батарею капли электролита раствором пищевой соды;

4) при длительном перерыве в эксплуатации автомобиля отсоединять батарею от электрической сети автомобиля и регулярно (раз в шесть месяцев) подзаряжать ее.

Обслуживание клемм аккумуляторной батареи

1. Ключом на 10 мм ослабьте крепление клеммы «минусового» провода на выводе аккумуляторной батареи и снимите клемму с вывода.

Примечание:

Отсоединяйте клемму аккумулятора после остановки двигателя.

Клемму «минусового» провода всегда отсоединяйте от вывода батареи первой, а подсоединяйте – последней.

2. Очистите клемму провода и вывод аккумуляторной батареи от окислов.

6.14. Диагностика неисправностей генератора CS-121

Электрическая схема для проверки генератора на автомобиле

1. УГОЛЬНЫЙ ШУНТ 2. ВОЛЬТМЕТР 3. СОПРОТИВЛЕНИЕ 4. АМПЕРМЕТР 5. ГЕНЕРАТОР 6. БАТАРЕЯ 7. СОПРОТИВЛЕНИЕ НА КЛЕММЕ ПОЛОЖИТЕЛЬНОГО ПРОВОДА

Электрическая схема генератора

При исправном генераторе сигнализатор разряда батареи должен загораться при включении зажигания и гаснуть после пуска двигателя. Если сигнализатор указывает на ненормальную работу генератора или аккумуляторная батарея не заряжается, следует провести диагностику неисправности. Необходимо также иметь ввиду, что часто причиной разряда батареи является продолжительная работа потребителей электроэнергии при выключенном двигателе. Одной из причин разряда может быть неисправность выключателей ламп, например, освещения багажника или перчаточного ящика. В этом случае при закрывании крышек лампы не выключаются, а остаются включенными и разряжают батарею.

1) Визуально проверить состояние ремня и проводов.

2) При включенном зажигании и неработаю щем двигателе сигнализатор разряда должен гореть. Если он не горит, отсоединить электрические провода от генератора и соединить клемму провода L с “массой” через удлинительный провод с плавким предохра нителем на 5 А.

2а. Если сигнализатор включился, заменить генератор.

2б. Если сигнализатор по-прежнему не горит, то в цепи от замка зажигания до клеммы провода имеется разрыв. Кроме того, возможно перегорание лампы сигнализатора.

3) При включенном зажигании и работающем на небольшой скорости двигателе сигнализатор разряда должен быть выключен. Если он горит, отсоединить электрические провода от генератора.

3а. Если сигнализатор погас, следует заменить генератор.

3б. Если сигнализатор продолжает гореть, в цепи от клеммы провода до лампы сигнализатора имеется замыкание на “массу”.

4) Проверить работу генератора. Предупреждение

4а. Собрать электрическую схему, показанную на рис. Электрическая схема для проверки генератора на автомобиле. Убедиться в том, что угольный шунт выключен.

4б. При выключенном зажигании измерить и записать напряжение батареи.

4в. Снять клеммы проводов с генератора.

4г. Включить зажигание (двигатель не должен работать) и измерить цифровым тестером напряжение на клемме L-провода. Это напряжение должно быть примерно равно напряжение на выводах батареи. Если напряжение на клемме L сильно отличается от напряжения батареи, следует проверить электрическую цепь от сигнализатора до клеммы L на наличие разрыва или замыкания на “массу”. Устранить обнаруженные неисправности.

4д. Подсоединить провода к генератору.

4е. Запустить двигатель и измерить напряжение на выводах батареи при небольшой скорости вращения коленчатого вала. Это напряжение должно быть выше напряжения, измеренного в операции 4г, но не должно превышать 16 В. В противном случае необходимо заменить генератор.

4ж. Измерить силу тока генератора при небольшой скорости вращения коленчатого вала двигателя на холостом ходу. С помощью регулировки угольного шунта добиться получения максимального тока генератора при напряжении на выводах батареи не менее 13 В. Если измеренная сила тока отличается от номинального значения не более, чем на 15 А, генератор исправен. В противном случае следует заменить генератор.

4з. На генераторе, работающем в максимальном режиме, измерить вольтметром напряжение между корпусом генератора и отрицательным выводом батареи. Падение напряжения не должно превышать 0,5 В. Если падение напряжения превышает 0,5 В, проверить электрическую цепь между корпусом генератора и батареей и выявить причину. Очистить и подтянуть соединения проводов с “массой”.

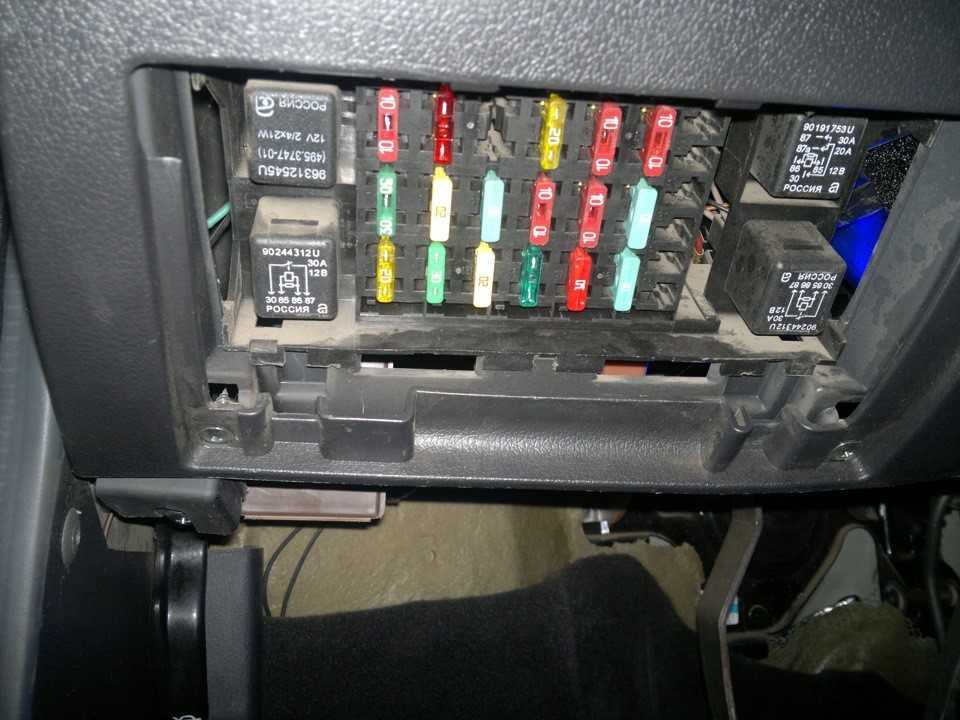

Правила замены предохранителей

Для замены перегоревшего предохранителя или вышедшего из строя реле требуется обесточить соответствующую цепь электросистемы автомобиля (выключить зажигание или снять клемму с аккумулятора), открыть монтажный блок и вынуть неисправную деталь из клемм. Для удобства пользования некоторые наборы предохранителей комплектуются специальными щипчиками из пластика, которые облегчают демонтаж.

Также необходимо помнить несколько правил, которые помогут избежать повреждений электрической системы Дэу Нексия:

1. Нельзя применять предохранители с большим номиналом силы тока, чем указанный в руководстве по эксплуатации. Это может вызвать перегорание контактных дорожек на печатной плате блока, поломку конечных энергопотребителей и даже возгорание автомобиля.
2. Категорически запрещено заменять предохранители металлическими перемычками или замыкать ножки сгоревших предохранителей проволокой накоротко.
3. Не стоит экономить на покупке предохранителей, так как изделия сомнительного качества из нижнего ценового диапазона зачастую не соответствуют номиналу, указанному на корпусе, и, следовательно, не выполняют защитную функцию.

Процесс демонтажа

Для начала стоит понимать, что потребуются конструктивные знания автомобиля. Чтобы снять фару с Дэу Нексия автомобилисту необходимо собрать инструментарий, а именно ключ на 10 и трещотка с удлинённой головкой.

Когда автолюбитель всё собрал, можно приступать непосредственно к процессу снятия:

1. Скидываем с АКБ минус-клемму.

Откручиваем болты крепления фальшрешетки радиатора. Их три: два под головку на 8 (крайние) и один – на 10 (центральный). Потянув решетку на себя, снимаем ее с автомобиля. Возможно, вам придется поддеть нижние пластиковые защелки плоской отверткой, но чаще решетка снимается свободно. Откручиваем на нужной фаре два верхних болта ее крепления. Для этого понадобиться головка на 10 и вороток.

Отключаем проводку питания.
Снимаем решетку радиатора.
Откручиваем два верхних болта.
Третий болт находится за фарой.

Откручиваем нижний болт крепления фары – сбоку со стороны решетки радиатора. Делаем операцию тоже при помощи головки на 10. Потянув фару на себя, не снимаем ее окончательно – немного выдвигаем, чтобы получить доступ к контактным группам ламп. Поочередно откидываем все клеммы, идущие к фаре – их хорошо будет заметно. А чтобы их отключить, нужно нажать на специальный выступ и потянуть от лампы.

Вынимаем фару с посадочного места.
Фара снята.

Вынимаем фару из своего посадочного места и приступаем к дальнейшим операциям (по необходимости). Все это не требует даже отдельного помещения: все можно выполнить во дворе или у гаража. Самое главное – аккуратно обращаться с фарой, поскольку если вы ее уроните и разобьете стекло, придется потратить приличную сумму денег.

Выкручиваем два самореза и снимаем «ресничку».
Сборка проводится в обратном порядке.

Теперь фара снята. Устанавливается блок-фара в обратном порядке к разборе.

Демонтировать и разобрать фару на Дэу Нексия, как показывает практика, не трудно. Трудности могут возникнуть при сборке, а в особенности при склеивании стекла и корпуса. В остальном особых проблем возникнуть не должно.

Расположение датчика абсолютного давления на Дэу Нексия

Датчик абсолютного давления имеет разное размещение в зависимости от того, какая силовая установка располагается в моторном отсеке. Так на Дэу Нексия с двигателем 16V ДАД закреплен непосредственно на впускном трубопроводе.

Дэу Нексия с восьмиклапанным мотором имеет иное расположение ДАД. Датчик находится на щитке передка. Он закреплен на специальном кронштейне.

Согласно отзывам автовладельцев 8 клапанная Дэу Нексия имеет более плохое расположение ДАД. Слишком длинная трубка склонна к образованию конденсата. Это часто становится причиной выхода из строя ДАД. Поэтому автовладельцы не редко самостоятельно переносят датчик поближе к впускному коллектору. Это позволяет эксплуатировать машину в холодный период времени не опасаясь образования конденсата в трубке.

Диагностика и ремонт генератора нексии

Для ремонта генератора его необходимо снять с машины (см. «Как снять генератор»)

Разбираем генератор. Откручиваем три болта (они под звездочку, но можно использовать обычную головку на «6») и, аккуратно постучав молоточком, половиним его.

Проверяем якорь — контактные кольца должны звониться между собой (см. фото). Проверяем якорь на наличие коротного замыкания, прислонив щуп тестера к контактному кольцу и крышке генератора — между ними не должно быть контакта

Теперь выпаиваем обмотку, греем паяльников 3 контакта (указаны стрелками) и разжимаем. Обычно обмотка плотно сидит в корпусе, поэтому достать ее можно слегка ударяя молотком по корпусу обмотки

Прозваниваем обмотку — между собой выводы обмотки должны прозваниваться, а на корпус — не должны

Аккумуляторная батарея — снятие и установка

При снятии аккумуляторной батареи первым всегда отсоединяйте отрицательный провод, а при подключении батареи подсоединяйте его последним.

Степень сложности: 1. Время выполнения: 0,3 часа. Снятие:

1. Рожковым ключом на 10 ослабляем затяжку болта клеммы отрицательного провода и снимаем провод с вывода аккумуляторной батареи.

2. Ослабляем затяжку болта клеммы положительного провода и снимаем провод с вывода аккумуляторной батареи.

3. Рожковым ключом на 10 откручиваем 2 гайки планки фиксации аккумуляторной батареи и снимаем планку.

4. Торцовым ключом на 13 с длинным удлинителем и воротком откручиваем болт крепления нижней прижимной пластины аккумуляторной батареи.

5. Снимаем аккумуляторную батарею с автомобиля.

Затягивая гайки верхней планки крепления аккумуляторной батареи, не следует прикладывать чрезмерное усилие, так как это может привести к повреждению корпуса батареи.

Установку снятых при разборке деталей производим в обратной последовательности.

Диагностика Дэу Ланос и Нексия своими руками: N150, N100, 16 и 8 клапанов

Диагностика по моделям авто 5 комментариев 18 июня 2019 Просмотров: 8077 Рейтинг:

Время прочтения

Сложность материала:

На Daewoo Nexia для компьютерной диагностики предусмотрены сервисные OBD2 гнезда. Они могут иметь 12 или 16, как в новых моделях после 2007 г.в, контактов. Для коммуникации используется шина передачи K-Line, которая передаёт данные только через соответствующие диагностические адаптеры. Для авто с ЭБУ Микас данные передаются по CAN шине KWP протокола.

Материал подойдёт владельцам автомобилей: Daewoo Nexia, Chevrolet Lanos, ЗАЗ Chance.

Данная инструкция подробно описывает процесс считывания данных с ЭБУ. Статья так же содержит рекомендации: какой автосканер и программу выбрать для диагностики Нексии. В статье имеются полезные ссылки на более подробные инструкции и обзоры диагностического оборудования.

Автор сайта elm327-obd2.ru

Типовые причины

Стартер крутит, но не ? Это случается довольно часто. Также возникает противоположная ситуация – стартер не крутит. Что из этого хуже, трудно выяснить даже опытным автовладельцам. Если возникла такая проблема, необходимо проверить наиболее вероятные элементы автомобиля, которые могли спровоцировать данную неисправность. Это можно сделать своими силами.

Если есть проблемы со стартером, сначала проверяют, есть ли искра. Затем смотрят фильтр, аккумулятор и его клеммы. Не мешало был еще протестировать дроссельную заслонку. Чтобы мотор завелся, необходимо четыре элемента: наличие искры, воздух, сжатие и горючее. Если «Дэу-Нексия» не заводится, первым делом смотрят на свечи.

Проверка бензонасоса

Проверить работу топливного насоса можно самостоятельно, сделать это не сложно. После получения доступа к бензонасосу, можно приступать к его диагностике. По команде, помощник включает зажигание (на пару-тройку секунд), после чего должен появиться звук, свидетельствующий, что насос работает.

Кроме того, необходимо будет проверить сопротивление элемента подачи топлива в двигатель. Если в момент запуска мотора не слышно признаков его работы, делать это нужно обязательно. Для этого мультиметр подключается к контактам питания бензонасоса. После диагностики, замеры сопротивления необходимо сравнить с данными завода-изготовителя. Если полученные цифры сильно отличаются от спецификаций производителя, то скорее всего, бензонасос полностью вышел из строя.

Советы

• Если нексия не заводится, а ехать всё таки надо.. В первую очередь выкрутите свечи и посмотрите их состояние. Если свечи черные и с масляным нагаром, то замените свечи на новые. Не рекомендуется чистить старые свечи и нарушать зазор в электроде. Вмешательство в этот узел может серьезно навредить автомобилю.
• Не заводите нексию с толкача или буксира. Толкания автомобиля с целью заводки, в момент отпускания педали сцепления на ГРМ приходится серьезная ударная нагрузка, это может оборвать ремень или срезать с него зубья. Визуально покажется, что ремень целый, но на деле он перескочил на зуб – тогда завести не получится.
• Проведите диагностику нексии с помощью специального сканера OBD. Рекомендуем не переплачивать деньги, а заказать с алиэкспресс. В хозяйстве сканер для чтения ошибок очень полезная вещь. С помощью его можно узнать почему нексия не заводится, и какую ошибку выдают мозги. Заказать с алиэкспресс недорого сканер ошибок для нексии можно тут: перейти на али
• Первым делом рекомендуется провести диагностику авто, далее заменить фильтры и расходники, которые причастны к работе двигателя.
• При попытке завести, не крутите долго стартером – желательно не более 5 секунд. Мысленно посчитайте до 5 и отпустите ключ зажигания. Между попытками делайте паузы: летом 20 секунд, зимой около минуты. Это необходимо для того, чтобы аккумулятор восстановил свой запас.
• Меняйте вовремя расходники, это увеличит срок службы других узлов, что позволит запускаться в любой мороз.

Следует помнить, что исправный агрегат будет работать и заводится при любых условиях, и в жару и зимой.

Как вы уже поняли, на запуск влияет множество параметров, поэтому каждый случай может быть индивидуален. Ведь кому то необходимо делать капитальный ремонт, а кому то достаточно поменять топливный фильтр. Стоит отметить, что влияние количества клапанов не соответствует действительности. У вас может быть 8 клапанная нексия, а может быть 16 клапанов – в этом случае совершенно не имеет значения.

Видео по теме: “Не заводится нексия”:

Если у вас есть вопросы или проблемы задавайте в комментарии ниже!
