Трос ручного тормоза

Устройство стояночного тормоза

Основной элемент, активирующий тормоза — это тросик. Тросик лучше, когда он состоит из большого количества тоненьких жилок диаметром 0,01 мм. Эти стальные тоненькие проволоки свиваются и свивки скручиваются в один канат. Если тросик состоит из одной проволоки, то надежность его меньше, так как он одножильный тросик легко сломать. Материал для тросика — высокопрочная сталь.

Рекомендуем: Типы кузова легковых автомобилей: пикап, универсал, купе, седан

На схемах изображено устройство механического стояночного тормоза механического типа.

Привод стояночной тормозной системы механического типа: 1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол; 4 – тяга; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – оболочка троса

Устройство тормозного барабанного механизма заднего колеса: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма

Тросики по технологии изготовления подвергаются упрочнению и смазываются, чтобы максимально минимизировать силу трения, возникающую в кожухе троса.

Снаружи трос обвит металлической проволокой и покрывается полимерным материалом (прорезиненный пластик). С торцов оболочка тросика имеет специальные стальные оболочки, гильзы, которые запрессовываются.

1 — рычаг; 2 — кнопка; 3 — пружина тяги; 4 — тяга защелки; 5 — чехол; 6 — передний трос; 7 — направляющая заднего троса; 8 — распорная втулка; 9 — оттяжная пружина; 10 — распорная планка; 11 — рычаг ручного привода тормозных колодок; 12 — задний трос.

Принцип работы ручного механического тормоза с барабанными тормозами:

Водитель поднимает рукоятку тормоза до определенного щелчка. Если трос перетянут, то возможно можно только поставить на первую защелку с большим усилием. Если слабоват, то даже на последней защелке тормозные колодки не зафиксируют колеса на 100%!
Тяга тянет основной трос, о он тянет вторичные тросы через крепежный кронштейн.
Рычаг, что находится внутри тормозного барабана, начинает поворачиваться и распорная планка одинаково раздвигает колодки, в результате чего накладки колодок прижимаются к барабану и не дают ему вращаться.
Когда водитель опускает ручник, тросы ослабляется, пружины в барабанах возвращают назад распорку и рычаг (тот, что в барабане), колодки сжимаются и больше не воздействуют своими накладками на барабан.

На машинах, задние тормоза которых дисковые, принцип работы механического ручника примерно такой же. Трос тянет рычажок, который в свою очередь сжимает тормозной диск. Рычажок на дисковых тормозах устанавливается сзади ступицы и снаружи.

Принцип работы электронного ручника:

Водитель грузового автомобиля нажимает кнопку ручного тормоза, электронный блок получает команду.
Контроллер включает 2 электродвигателя с редукторами, которые установлены на задних колесах.
Электромоторчики сжимают тормозные колодки вокруг диска. Датчик определяет с какой силой сжимать колодки. Если колодки накладки колодок стерлись, колодки сжимаются с большей силой.
Для отключения электромеханического ручника достаточно также нажать кнопку.

Плюсы электронного тормоза:

Если водитель забыл отключить стояночный тормоз, то после запуска ДВС во время трогания машины, контроллер отпустит колодки.
Для разблокировки задних колес, водитель не сможет отключить тормоз, просто нажав. Надо сначала завести двигатель, пристегнутся, поставить ногу на тормоз и нажать на кнопку.
На машинах с электротормозами, есть кнопка противооткатного устройства Auto Hold (Авто удержание). Когда автомобиль останавливается с работающим ДВС, сразу автоматически включается блокировка колес. Это позволяет водителям трогаться на разных уклонах.

Электронные тормоза надежнее механических, хоть у электротормозов есть такой минус: не будет работать с севшим аккумулятором. Механические тормоза просты в конструкции, но частая причина отказов или уменьшения эффекта, это загрязнение тросика, его растяжение или обрыв.

Что потребуется для замены троса стояночного тормоза Daewoo Matiz?

Сервис этого узла относится к разряду средней сложности. Без хотя бы среднего водительского опыта за данную работу лучше не браться самостоятельно.

Мастеру по ремонту Daewoo Matiz не обойтись без:

Домкрата
Набора накидных и рожковых ключей
Набора отверток (плоских и крестовых)
Солидола (для смазки крепежа)
WD-40

Разумеется, необходим и сам трос. Для любителей часто дергать рычаг стояночного тормоза лучше взять трос подороже. Дорогие модели слабо подвергаются растяжению. Когда же водитель дергает рычаг раз в год, чтобы только его разработать, то можно обойтись простейшим тросиком, из самого доступного ценового диапазона.

Демонтаж и замена

Перепутать трос от ручника с чем-либо другим под днищем вашего ВАЗ 2114 сложно, что существенно упрощает процедуру ремонта и замены.

Демонтажные работы

Приведем подробную инструкцию по замене, а дополнительно советуем посмотреть видео.

Советуем заранее привести автомобиль в порядок с точки зрения чистоты. Так вам будет проще отыскать все гайки и крепежи.
Дополнительно гайки обработайте с помощью всемогущего средства WD40. Так вам будет намного проще открутить порой прикипающие и ржавеющие гайки.
Поставьте рычаг ручника до упора вниз.
Начните с регулировочной гайки и контргайки, которыми вы не так давно пытались натянуть ослабший трос. В данной ситуации следует ослабить гайки и вынуть их с тяги ручника.
Извлеките шайбы и уравнитель троса. Хотя это можно сделать и после того, как вы поднимите автомобиль на домкрате. Но обязательно перед тем как снимать колеса.
Поднимите заднюю часть автомобиля с помощью домкрата, открутите болты колес и снимите их.
Постучите по стопорным шпилькам тормозных барабанов. Это позволить их снять с тормозных колодок.
Снимите колодку.
От уравнителя теперь нужно отсоединить наконечники двух тросиков. Фиксаторы извлекаются со своих мест самыми простыми плоскогубцами, так что не заморачивайтесь.
На сдвинутом распорном рычаге имеются крючки, с которых снимается петля троса.
Оболочку троса нужно демонтировать со всей подвески задней части авто. Для этого предварительно откручиваются крепежные болты.
Вытягивайте трос из отверстий через тормозные щитки.
От старого троса мы избавились, потому остается только вернуть на место старого новый элемент. Процедура выполняется четко в обратной последовательности.
Проденьте новые тросы в шайбы и зацепите петли. Можно дополнительно сделать бобышек — это специальный зажимчик, который позволяет еще крепче зафиксировать трос.
Соберите всю разобранную конструкцию колеса.
Проложите трос по подвеске через оболочку, и закрепите болты.
Подтяните ручник в салоне.
Проверьте правильность натяжения и работы нового ручного тормоза, а точнее тросика.

Не редко из-за стояночного тормоза возникает неприятный скрип сзади. Меняя тросик, вы можете одновременно избавиться от этой проблемы. Для этого под крепежи троса на рамах кузова устанавливаются резиновые уплотнители.

Проверка работоспособности

Выполнив замену тросика, проверьте его в работе.

Установите машину на пригорке и включите ручник. Если автомобиль начинает скатываться, новый трос нуждается в регулировке.
Ослабьте контргайку стояночного тормоза в ручнике, а регулировочную гайку закрутите, после чего потяните с помощью рычага трос.
Оптимальный ход рычага должен включать 2-4 такта. Если так и получилось, затяните контргайку и проверьте ее раз.
Заезжаем на пригорок, включаем ручник. Теперь авто точно должно уверенно стоять на месте. Разве что трос оказался поддельным или на этапе сборке была допущена ошибка.

Разобранный ручник

Перед заморозками рекомендуется смазывать тросик стояночника, что позволит существенно продлить срок службы. Под действием отрицательных температур трос быстрее разрушается. Смазывать следует наконечники, ось и тягу уравнителя.

Подтяжка и замена тросика ручника — задача не из сложных. Даже при отсутствии богатого опыта в работе с автомобилем вам удастся выполнить эту работу.

Но если вы не уверены в собственных силах или попросту нет времени самостоятельно заниматься подобными вещами, обращайтесь на СТО. Подтяжка обойдется примерно в 500-700 рублей, а вот за замену попросят минимум 1500 рублей.

тросикРоль тормозной системы автомобиля в обеспечении безопасности вряд ли кто может оспорить, а вот значение «ручника» еще многие недооценивают. Некоторые автомобилисты халатно относятся к его техническому состоянию, считая, что в крайнем случае смогут зафиксировать машину на стоянке при помощи включения передачи. При этом они не учитывают, что затянутый ручник также поможет и в критической ситуации на дороге. Поэтому лучше с первых дней контролировать его состояние и вовремя делать ремонт системы.

Рекомендуем: Дроссельная заслонка Лансер: возможные поломки и алгоритм ремонта

Руководства по ремонту Дэу Матиз: замена троса привода стояночного тормоза

Крепление с пассажирской стороны около колеса. Теперь лезем в салон через заднюю дверь, и на полу откручиваем один винт с пластиковой заглушки. Снимаем заглушку, видим сам механизм. Вынимаем втулку и извлекаем пластиковое колёсико и тросик. Выкрутив 6-ой саморез, просто извлекаем консоль.

Послабляем натяг тросика если он не оторван. Извлекаем фиксирующую пластину гребенку.

В основании рычага есть небольшой полиспаст шкивкоторый и тянет тросик в момент взведения рычага. Снимаем полиспаст. Он держится на пальце, который зашплинтован.

Нам необходимо вначале снять шплинт, а затем вынуть палец. Все, шкив можно отложить в сторону. Теперь нам необходимо снять задние колеса, чтобы подобраться к дисковым барабанам, в которых и фиксируются концы тросика.

Для замена троса ручника на дэу матиз послабляем колесный крепеж. Домкратом приподнимаем вначале одну сторону и подкладываем страхующую наставку. Повторяем операцию с противоположной стороны. Полностью выкручиваем крепления и снимаем колеса. Опускаемся в яму и извлекаем ту часть троса, которая была зафиксирована в рычаге стояночного тормоза. Для этого необходимо вначале снять герметизирующую резиновую заглушку. И просто тянем свободный конец троса.

Стоит обратить внимание, что многие из специалистов перед данной процедурой откручивают еще и топливный бак. Его опускают примерно на смиспользуя специальный штатив

Но мастер с длинными и тонкими руками может и без этого пробраться к заглушке и вынуть замена троса ручника на дэу матиз вместе с тросом.

Точек прижима всего 2 на каждую из сторон. На данном этапе можно завести новый тросик в салон через отверстие с герметизирующей вставкой.

Не забудьте закрыть это технологическое окошко заглушкой. Фиксируем трос в местах прижима 2 на каждой стороне. Свободные концы нового троса подводим к дисковым тормозам. Просто заводим их рядом со старым тросом.

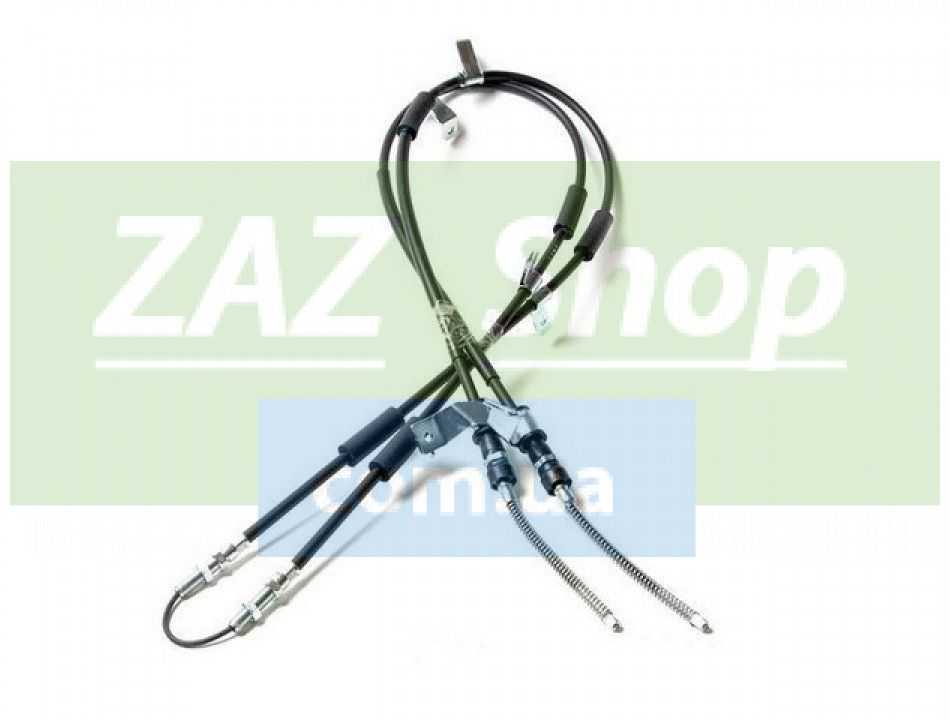

Трос стояночного тормоза Дэу Матиз

Приступаем к разборке тормозных барабанов. Начнем с барабана, который на водительской стороне. Снимаем пыльник крепления ступицы.

Снимаем шплинт и замена троса ручника на дэу матиз гайку. Аккуратно вынимаем лицевую крышку, чтобы не выпал подшипник. Вынимаем концевик старого троса из распорного механизма тормоза. Все, можно вынуть конец старого троса. Заводим конец нового троса и фиксируем его с наружной стороны барабана скобой. Вставляем концевик нового троса в распорный механизм. Проделываем все вышеописанные операции на противоположной стороне.

Стояночный тормоз Matiz не является слабым местом этого авто . Срок его службы составляет не менее 150 000 – 200 000 (км). Износу подвержен сам тросик , который заставляет задние тормозные колодки разжиматься.

Замена троса стояночного тормоза Дэу Матиз может потребоваться в следующих случаях:

Произошел обрыв тросика
Трос закис внутри защитной рубашки
Трос растянулся и не поддается регулировке

В большинстве же случаев техническое обслуживание этого узла сводится к натяжке троса. Делается эта процедура примерно 1 раз в 3 года. Как показывает практика, новый трос стояночного тормоза выдерживает не менее 2 регулировок натяга, то есть его хватает на 6 лет. Но рано или поздно тросик обязательно потребует замены .

Как поменять своими руками

Процесс замены троса ручника на автомобиле с задними барабанными тормозами рассмотрим на примере Daewoo Matiz.

Демонтируйте центральную консоль.
Ослабьте контргайки левого и правого контура троса.
Достаньте упорную скобу, после чего выведите тросик из пазов кронштейна.
Далее, необходимо вывести трос из паза ролика. Для удобства можно пожертвовать целостностью напольного карпета – разрежьте его в месте расположения роликового механизма. Также желательно открутить от кузова кронштейн рычага ручного тормоза.
Ролик имеет подвижное соединение на втулке, которая фиксируется стопором. Для освобождения троса стопор необходимо будет извлечь.

Особенность стояночного тормоза Daewoo Matiz в том, что контуры троса проходят над нишей топливного бака. Для доступа к кронштейнам бак достаточно опустить примерно на 15-20 см и немного подать в направлении кормовой части автомобиля. При таком опускании отключать разъем электропитания элементов топливной секции, отсоединять шланги, не нужно.

Для чего нужен ручной тормоз

Видео замена задних тормозных колодок Рено Логан своими руками Прежде чем говорить о том, нужно использовать ручной механизм или делать это не обязательно, следует понять для чего он вообще нужен. К сожалению, многие начинающие водители недооценивают значение данного механизма до тех пор, пока дело не дойдет до сдачи экзаменов в ГИБДД.

Ученик садится в машину, набрасывает ремень безопасности, регулирует сидение и зеркала, выжимает сцепление и включает первую передачу. И на этом весь экзамен может закончиться. Ведь машина, если она не была поставлена на ручник, и при этом находится на наклонной поверхности, непременно покатится назад. Вот и все, экзамены придется пересдавать.

Но это лишь первая и далеко не последняя злая шутка, которую может преподнести ручной тормозной механизм. Если в машине отсутствует водитель, а она при этом не поставлена на ручник, автомобиль может своевольно поехать в том направлении, куда наклоняется плоскость под ним. О последствиях можно только догадываться.

Ручник выполняет функцию блокировки колес. Причем, это действие будет продолжаться до тех пор, пока автомобиль не будет снят с него. Как известно, основная тормозная система автомобиля прекращает свое воздействие на колеса, как только убирается нога с тормоза. Такое воздействие ручника на задние колеса автомобиля обусловлено особенностями механизма.

Тормозные механизмы автомобиля

Странно, но не все водители знают, что в автомобиле имеется три вида тормозных механизмов, которые обеспечивают такие функции, как изменение скорости движения, остановку автомобиля и его удержания на дороге.

Они делятся на три вида:

Рабочий механизм. Он отвечает за снижение скорости автомобиля при его движении. Если необходимо – вплоть до остановки. Его основные составляющие – это привод для передачи усилия и тормозной механизм. Как правило, рабочие тормозные системы бывают фрикционного типа и устанавливаются непосредственно в колеса. Они, в свою очередь, делятся на дисковые и барабанные.
Запасная тормозная система выполняет функции рабочей при ее полном или частичном отказе. Она может быть выполнена в виде автономного узла или конструктивно дополнять рабочую систему. Тем не менее, в работе она использует механизм основной тормозной системы.
Стояночная механизм обеспечивает дополнительную фиксацию автомобиля на месте, тем самым препятствуя его непроизвольному скатыванию. Кроме того, стояночный, или ручной тормоз, может быть полезен при движении по наклонной поверхности. Чаще всего необходимость в его использовании возникает при движении в пробках.

Как устранить простую неисправность стояночного тормоза самостоятельно

Если ручник отрегулирован неправильно, он нуждается в подтяжке. Сделать это несложно и недолго. Для устранения этой основной неисправности стояночного тормоза запаситесь гаечным ключом на 13 и пассатижами, также не обойтись без эстакады или смотровой ямы.

Чтобы устранить неисправность стояночного тормоза, необходимо:

Поставить автомобиль на смотровую яму или загнать на эстакаду.
Поднять рычаг тормоза на два щелчка.
Ослабить расположенную под днищем контргайку уравнителя.
Закрутить регулировочную гайку, пока трос не натянется.
Затянуть контргайку.

Если автомобиль уже достаточно старый, можно столкнуться с тем, что регулировочная гайка не натягивает трос. В таком случае речь идет о его значительном растяжении и необходимости замены. Также трос меняют, если имеются признаки сильного износа, иначе существует риск его обрыва.

Виды конструкции

Замена тросика стояночного тормоза не требует серьезного вмешательства в устройство задних барабанных или дисковых тормозов. Для замены даже не нужно снимать задние тормозные колодки. Характер работ в первую очередь зависит от того, установлены на вашем автомобиле задние дисковые или барабанные тормоза, поэтому процесс замены рассмотрим на обоих вариантах конструкции.

На большинстве автомобилей новый трос ручника крепится к регулировочному механизму в салоне, тогда как в некоторых вариантах конструкции замена производится целиком из-под днища автомобиля.

Причины для замены

Обрыв. Чаще всего причиной обрыва становится плохой крепеж, вследствие чего трос свисает из-под днища и может быть вырван. Менее распространенная причина — фиксация в кронштейнах без защитной втулки. В последнем случае вибрации, движение троса при поднятии ручника, приводят к перетиранию изоляции и самого тросика об металлический кронштейн. Если причину обрыва не устранить, то новый трос ручника в скором времени постигнет та же участь.
Закисание. Внутрь резиновой обоймы может попадать влага, грязь. Если в таком случае редко либо совсем не пользоваться ручником, коррозия заблокирует тросик внутри изоляции (иногда это происходит только с одним контуром).
Ручник не держит, но диапазона регулировки уже недостаточно для восстановления работоспособности системы. Случается такое, если часто затягивать ручной тормоз при движении или оставлять автомобиль на долгое время с активированным ручником, даже если автомобиль не стоит на уклоне.

Растягивается трос крайне редко, поэтому если вы решили заменить его из-за плохой работы ручника, в первую очередь рекомендуем ознакомиться с процессом регулировки стояночного тормоза.

Как бороться с прикипевшими элементами

Именно откручивание прикипевших гаек, снятие закисших барабанов — основная проблема при самостоятельной замене троса стояночного тормоза. Как можно уменьшить количество обломанных болтов, скрученных резьбовых соединений?

Тщательно очищайте металлической щеткой болты, гайки, шпильки, от коррозии и грязи.
Перед откручиванием нанесите несколько ударов по шапке болта, гайке. Если доступ к элементу позволяет, удары нужно наносить перпендикулярно оси закручивания. Ни в коем случае нельзя наносить удары по оголенной резьбе!
После обстукивания залейте крепежные элементы проникающей смазкой. Если под рукой нет жидких ключей наподобие WD-40, можно использовать тормозную жидкость. Обстучав болты, гайки, и создав в местах прикипания микротрещины, вы ослабляете сопряжение и открываете доступ к прониканию внутрь смазки. Для работы проникающим смазкам нужно как минимум 20-30 мин., но если вы не спешите с заменой, то смоченные детали перед попытками откручивания лучше оставить на 40-60 мин.
Откручивайте болты в несколько приемов. Даже если болт поддался, чередуйте откручивание с закручиванием и применением жидких ключей.

Ручник на задних дисковых тормозах

Mitsubishi Lancer японский МиГ-25 Бортжурнал Покраска руля

Чтобы уделить больше внимания процессу регулировки и не вдаваться в тонкости принципа работы стояночного тормоза с механическим приводом на дисковых тормозах, перечислим лишь основные виды устройства.

Тормозной диск удерживается дополнительной колодкой, которая при поднятии ручника посредством коромысла прижимается к рабочей поверхности диска.
Устройство тормозного диска позволяет разместить во внутренней полости отдельные тормозные колодки. Принцип работы напоминает работу барабанных тормозов.
Конструкция с механическим подпором рабочего поршня. В полости тормозного поршня располагается храповик (для автоматического сведения колодок), в который упирается шпилька с трапецеидальной резьбой. Изогнутая штанга приводит в движение шпильку путем проворачивания вала с концентрической проточкой.

Регулировка

В случае с наиболее распространенным барабанным типом конструкции отрегулировать ручник можно вращением регулировочной «собачки». Сам регулятор может находиться в боковой либо нижней части тормозного механизма. Доступ к нему осуществляется через технологическое отверстие в щите, которое должно быть прикрыто заглушкой.

В некоторых видах конструкции регулятор может стопориться пружинящим элементом, поэтому для освобождения и вращения «собачки» его придется отгибать. Устройство ручника на задних дисковых тормозах и регулировочный механизм отлично показаны на видео.

Daewoo Matiz (Дэу Матиз) регулировка, подтяжка ручника. Фото и видео инструкция

На техническое обслуживание к нам заехал автомобиль Daewoo Matiz (Дэу Матиз), 2011 года выпуска, двигатель 0.8 литра, механика, пробег 56 тыс.км, необходимо подтянуть и отрегулировать ручной тормоз (ручник). Покажем как это сделать правильно и быстро.

Ход ручного тормоза у данного экземпляра 12 щелчков, это не нормально, будем исправлять. Снимаем заднее колесо, при помощи подручного инструмента отщёлкиваем колпачок со ступицы:

Пассатижами вытаскиваем штифт:

Используем головку на 30:

Снимаем. Вытаскиваем «собачку»:

Предварительно весь механизм обрабатываем очистителем тормозов. Мы немного разобрали колодки, так как регулировочная гайка у нас закисла и её потребовалось очистить и смазать вручную. Собираем снова, затем при помощи отвёртки подкручиваем гайку, через некоторое время пробуем установить барабан, если он одевается свободно, продолжаем крутить гайку.

Делать это необходимо до того момента, пока барабан не будет одеваться туго. Во время подтяжки ручника, мы заметили шумный ступичный подшипник, в котором оказалось минимальное количество смазки, добавляем её попутно, возможно это поможет.

Собираем в обратной последовательности, на другой стороне проделываем всё тоже самое. После проведённой работы, ручной тормоз отрегулирован, ход ручника составляет 4 щелчка, вместо 12, которые были ранее.
