Daewoo Matiz Прокачка системы гидроусилителя рулевого управления Ремонт своими руками

Достоинства и недостатки ГУР

Основные достоинства ГУР

ГУР значительно облегчает работу рук при выполнении различных маневров, особенно парковочных.
Значительно ослабляется передача на руль ударов, вызванных неровностями дороги.

Недостатки гидроусилителя руля

Нехватка или отсутствие реактивного усилия на руле. Поскольку ГУР помогает водителю слишком активно, последний зачастую лишается «чувства машины». Поэтому конструкторы прилагают массу усилий, чтобы найти компромисс между вышеупомянутым «чувством» и помощью водителю.

Поскольку производителю приходится учитывать множество факторов, таких как производительность насоса, геометрию передней подвески, параметры задней подвески, углы установки колес, характеристики шин и многое другое, становится ясно, что найти автомобиль с безупречным ГУР крайне сложно.

Свойства ГУР в значительной степени зависят от производителя. К примеру, Toyota делает ставку на комфорт, жертвуя информативностью, а европейские производители поступают с точностью до наоборот. Поэтому, чтобы иметь представление о находящемся в машине ГУР, нужно сперва изучить традиции производителя в данной сфере.

Уход за гидроусилителем руля

Как правило, выход из строя какой-либо составляющей ГУР связаны не с «врожденными» дефектами, а с нарушением эксплуатации. Поэтому автомобилист должен регулярно делать следующее:

Следить за уровнем масла в бачке;
Следить за натяжением ремня привода и если есть такая необходимость, регулировать его;
Обеспечить тщательный контроль за герметичностью системы;
Каждые год-два заменять масло и фильтрующий элемент. Также их необходимо менять, если цвет масла изменился. Удаляя старую жидкость, автомобилист проводит комплексную очистку всей системы ГУР;
Необходимо регулярно смотреть на бачок с жидкостью ГУР, контролируя его уровень. Цвет жидкости можно увидеть на щупе, открутив крышечку. У более продвинутых автомобилей, на приборной панели можно найти индикатор низкого уровня жидкости ГУР.

В случае если возникают какие-либо посторонние звуки, обнаружены утечки или если машина начинает вести себя неадекватно – необходимо как можно скорее пройти диагностику на СТО.

Следует избегать длительного (более 5 сек) удержания руля в крайнем положении. Это может привести к перегреву масла. Кроме того, продолжительная эксплуатация машины с неработающим насосом выливается в ускоренный износ деталей распределителя и рулевого механизма, поскольку на такой режим работы они не рассчитаны.

Избегайте наезжать на препятствия. Когда машина «запрыгивает» на бордюр, водитель ощущает только легкий толчок на колесе руля. Хотя не будь ГУР, рулевое колесо ответило бы сильнейшим рывком, который мог бы даже причинить травму.

Следует помнить, что, если на рулевом колесе нагрузка не чувствуется, это не является свидетельством того что машина легко преодолевает любые препятствия.

Насос гидроусилителя может развивать высокие давления, поддерживая нужное положение вала рулевой рейки. Если в таком положение лихо въехать на бордюр система постарается сохранить заданное рулем положение колес, что, по сути, спровоцирует сильный удар о бордюр. В результате возрастает вероятность повреждения рулевой рейки и рулевых тяг. К примерно таким же последствиям может привести вращение руля, когда колеса плотно прижимаются к бордюру (как вариант активная работа рулем при езде по колее).

Ни в коем случае не газуйте при сильно вывернутых колесах, стоя на второстепенной дороге в ожидании просвета. Это значительно повышает давление на ГУР, что может повредить насос и уплотнительные элементы. Если же к этому добавится низкая температура, вязкость рабочей жидкости возрастет и ее протекание через калиброванные отверстия и клапаны значительно затруднится, а нагрузка на систему заметно увеличится. Поэтому не начинайте в морозы движение, не прогрев предварительно автомобиль. Также старайтесь избегать интенсивного руления, выезжая со стоянки.

Назначение и особенности конструкции

Гидроусилитель руля предназначается не только для облегчения водителю управления машиной при маневрах на дороге, но и для того, чтобы смягчались удары от неровностей и поврежденного дорожного покрытия

Особенно важно, что гидроусилитель значительно снижает вероятность аварии при разрыве шины, в первую очередь на передних колесах

ГУР — это закрытая гидросистема, в состав которой входят:

бачок, в который заправляют гидравлическую жидкость;
регулятор давления;
управляющий золотник;
насос;
силовой цилиндр.

Основной агрегат конструкции гидроусилителя — насос. Он обеспечивает перекачку жидкости из бачка в трубопроводы и ее дальнейшее движение под большим давлением по кольцу. Тип применяемых механизмов — шиберные или пластинчатые агрегаты. Они имеют достаточный уровень КПД и небольшой износ рабочих поверхностей. В то же время у них есть слабое звено, возможен выход из строя подшипника, из-за чего нужен ремонт насоса гидроусилителя.

Рабочее давление в насосах этого типа, предназначенных для системы ГУР, высокое, по максимуму в пределах 150 бар. В движение такой агрегат приводится ремнем, который крутит одновременно генератор и помпу.

Зазоры, которые установлены на заводе при сборке, должны сохраняться в промежутке 0,005—0,01 мм. Если зазор будет увеличиваться и станет превышать допустимый на 0,01 мм, тогда возможно падение давления в системе на малых оборотах, это ощущается на руле, как увеличение нагрузки или языком профессионалов — «тугой» руль.

Matiz I Как отрегулировать зазор рулевого механизма без гидроусилителя Daewoo Matiz

Выворачиваем рулевое колесо в центральное положение.
Дальше поднимаем и автомобиль и ставим его на подпорки.
Теперь выворачиваем контргайку регулировочной пробки.
И проверяем момент затяжки регулировочной пробки.
Если величина отличается от 0,8—1,8 Н·м, то надо ее отрегулировать.
Затягиваем регулировочную пробку до 95 Н.м
Крутим рулевое колесо из стороны в сторону пять раз до упора.
Ослабляем регулировочную пробку.
Затягиваем ее с моментом 8н.м.
И ослабляем до момента 0,8-1,8 н.м

как убрать люфт рюля в мерседесе s-280 , менял сальник гидроусилителя, потом появился люфт больше

ПОДЕЛИТЬСЯ СТРАНИЦЕЙ

ПОИСК ПО САЙТУ

Приветствую! Меня зовут Михаил, хочу высказать свою благодраность Вам и вашему сайту.

Благодаря вам самостоятельно удалось вывести царапины, которые поставила жена на парковке.

Началось все с того, что моя жена сдала на права и стала частенько брать мою машину, чтобы доехать до ближайшего торгового центра. Ничего не предвещало беды, но в один день она со слезами на глазах сказала, что теранулась на парковке о какой-то столб. Я до сих пор не понимаю, как это нужно было умудриться сделать, но у женщин все возможно, сами понимаете)) Царапина была достаточно глубокая, а денег и времени чтобы заморачиваться с покраской не было. По-этому на царапину я просто забил.

Неделю назад наткнулся у вас на блог Артема Шевченко, который в своей статье рассказал, как избавиться от царапин за 10 мин. Сначала не поверил, но все же решил попробовать и ничуть не пожалел. Способ сработал на все 100, от царапины не осталось и следа, вот прямо вообще ничего не видно ни под каким углом.

В вобщем сохраню интригу, для тех кто хочет быстро избавитьвиться от цапапин, заходите и читайте статью у Темы в блоге, гарантирую, вы не пожалеете.

Источник

Что делать, если насос гидроусилителя руля гудит после замены?

Если была выполнена смена насосного механизма ГУР своими руками, а шум остался, есть несколько вариантов. Иногда это связано с ошибкой, допущенной при установке механизма либо использованием менее густой смазки. При длительной эксплуатации между плоскостью статорного кольца и пластинами роторного устройства появляется выработка. Образование неровностей на поверхности механизма может привести к вибрированию пластин.

Для решения проблемы необходимо залить качественное масло, которое рекомендовано производителем авто. Появление шумов иногда связано с заменой магистрали высокого давления ГУР, сам патрубок может быть некачественным. Возможно, вместо необходимой трубы был установлен обычный гидравлический шланг. Это приведет к образованию пробок и появлению шумов. Чтобы ликвидировать проблему, от завоздушивания необходимо избавиться.

Характерные неисправности гидроусилителя руля

Неисправности в работе гидроусилителя легко опознать по характерным признакам. Среди них:

Туго поворачивается рулевое колесо. Вероятные причины — выход из строя насоса ГУР, использование неподходящей рабочей жидкости, залипание каналов золотникового механизма.
При вывернутом до упора рулевом колесе (в любую сторону) в процессе езды слышен звук высокой частоты (похожий на свист). Вероятная причина — прослаблен приводной ремень.
Рулевое колесо поворачивается рывками. Вероятные причины неисправности — несоответствие рабочей жидкости спецификации, заявленной производителем, неисправность распределяющего жидкость механизма, неисправность насоса.
Наличие интенсивного пенообразования в расширительном бачке. Вероятные причины — смешивание жидкостей разных типов, неисправность насоса ГУР.
При работающем двигателе происходит самопроизвольный поворот рулевого колеса в любую сторону. Вероятная причина — неисправная работа золотникового механизма, чаще всего, засорение его рабочих каналов, неверная сборка (например, после установки ремкомплекта).

Стоимость замены жидкости и прокачки ГУРа

Если вы планируете проводить работы по замене жидкости и прокачке ГУРа самостоятельно, то вам необходимо будет купить лишь масло в объеме от 1 до 3 литров (с учетом промывки, при этом объем системы ГУРа легкового автомобиля составляет до 1 литра). Цена жидкости зависит от марки и магазина. Она находится в пределах 4…15$ за один литр. Если же вы не хотите или не можете самостоятельно выполнять подобные работы — обратитесь за помощью на СТО. Приблизительные цены на январь 2019 года составляют:

работа по замене жидкости — 1200 рублей;
прокачка ГУРа — 600 рублей.

Как устроен ГУР и как он работает?

Как устроен ГУР

Конструктивно практически любой гидроусилитель рулевого управления автомобиля состоит из таких основных частей, как:

Насос;
Распределитель;
Гидроцилиндр;
Соединительные шланги;
Бачок.

Гидравлический насос предназначен для того, чтобы создавать в системе гидроусилителя руля необходимое давление и обеспечивать циркуляцию по ней рабочей жидкости (в ее качестве чаще всего выступает масло). В современных автомобилях чаще всего используются гидравлические насосы пластинчатого типа, поскольку они имеют высокий КПД и отличаются длительным сроком эксплуатации. Практически всегда привод к ним осуществляется при помощи ременной передачи от коленчатого вала двигателя автомобиля.

Распределитель, как нетрудно догадаться из его названия, необходим для того, чтобы распределять рабочую жидкость и направлять ее в строго определенные полости гидроцилиндра, а также в бачок. Специалисты различают две разновидности распределителей: осевые и роторные. Если его золотник совершает вращательные движения, то распределитель является роторным, а если поступательные — то осевым. Сам распределитель может размещаться и непосредственно на валу с рулевым механизмом, и среди элементов рулевого привода.

Гидроцилиндр предназначен для того, чтобы под воздействием давления рабочей жидкости (масла) приводить в движение поршень и шток. Этот элемент ГУР или же встраивается непосредственно в рулевой механизм, или же устанавливается между приводом и кузовом автомобиля.

Что касается соединительных шлангов, то они необходимы для того, чтобы обеспечить свободный ход рабочей жидкости по всему механизму. Эти элементы конструкции принято подразделять на шланги низкого и высокого давления. Первый используются для возврата рабочей жидкости после отработки, а по вторым она следует между такими элементами ГУР, как насос, цилиндр и распределитель.

ГУР в работе. В верхней части показано, как золотник распределяет гидравлическую жидкость.

Бачок в системе ГУР представляет собой ни что иное, как емкость, в которой хранится рабочая жидкость (масло), и через которую она циркулирует. В нем имеется специальный фильтр очистки, а также щуп, который необходим для того, чтобы проверять уровень рабочей жидкости.

Принцип работы всех гидроусилителей рулевых механизмов, вне зависимости от особенностей их конструкции, практически одинаков. Если руль находится в центральном положении, то в таком же располагается и центральный золотник ГУР, который удерживают специальные пружины. При этом обеспечивается совершенно свободное перемещение рабочей жидкости по всей системе. Ее циркуляцию обеспечивает работающий насос. Когда происходит поворот руля, золотник перемещается и перекрывает сливную магистраль, в результате чего рабочая жидкость подается в одну из полостей цилиндра под давлением. Это приводит к тому, что под ее воздействием поворачивают и корпус распределителя, и колеса в ту сторону, в которую движется золотник. В тот момент, когда корпус распределителя «настигает» этот самый золотник, подача рабочей жидкости под давлением в цилиндр прекращается, и это означает, что поворот уже выполнен. Руль возвращается в нейтральное положение, золотник — тоже, и через него рабочая жидкость сливается в магистраль.

История возникновения

Имя изобретателя гидравлического усилителя руля точно не известно. Первые упоминания о подобной системе датируются 1876 годом, когда некий Фитц (Fitts), применил его на своем паровом автомобиле: слишком тяжелая машина плохо слушалась руля. Запатентовал гидроусилитель руля американец Роберт Твайфорд в 1900 году, в 1903 году его применили на серийном грузовике. В первой половине ХХ века гидроусилитель руля применялся редко и только на тяжелых машинах: грузовиках и бронеавтомобилях в виду своей дороговизны. Только в 50-е годы гидроусилитель руля стал массово применяться в серийных легковых автомобилях.

Преимущества применения гидроусилителя руля:

уменьшает усилия необходимые для поворота рулевого колеса;
обеспечивает необходимую траекторию поворота без изменений;
улучшает маневренность автомобиля;
полная обратная связь – водитель «чувствует» дорогу;
смягчает отдачу от ударов, вызванных наездом колес на неровности и выбоины на дороге;
меняет «чувствительность» руля в зависимости от скорости движения;
повышает безопасность движения в случае разрыва шин передних колес (блокирует самопроизвольный поворот);
при отказе системы остается возможность управлять автомобилем.

Недостатки:

высокая стоимость, бюджетные автомобили так и не получили гидравлический усилитель на руль;
дополнительные затраты мощности двигателя для вращения вала насоса.

Существует два основных типа гидравлических усилителя руля: совмещенный с рулевым механизмом и с продольной тягой.

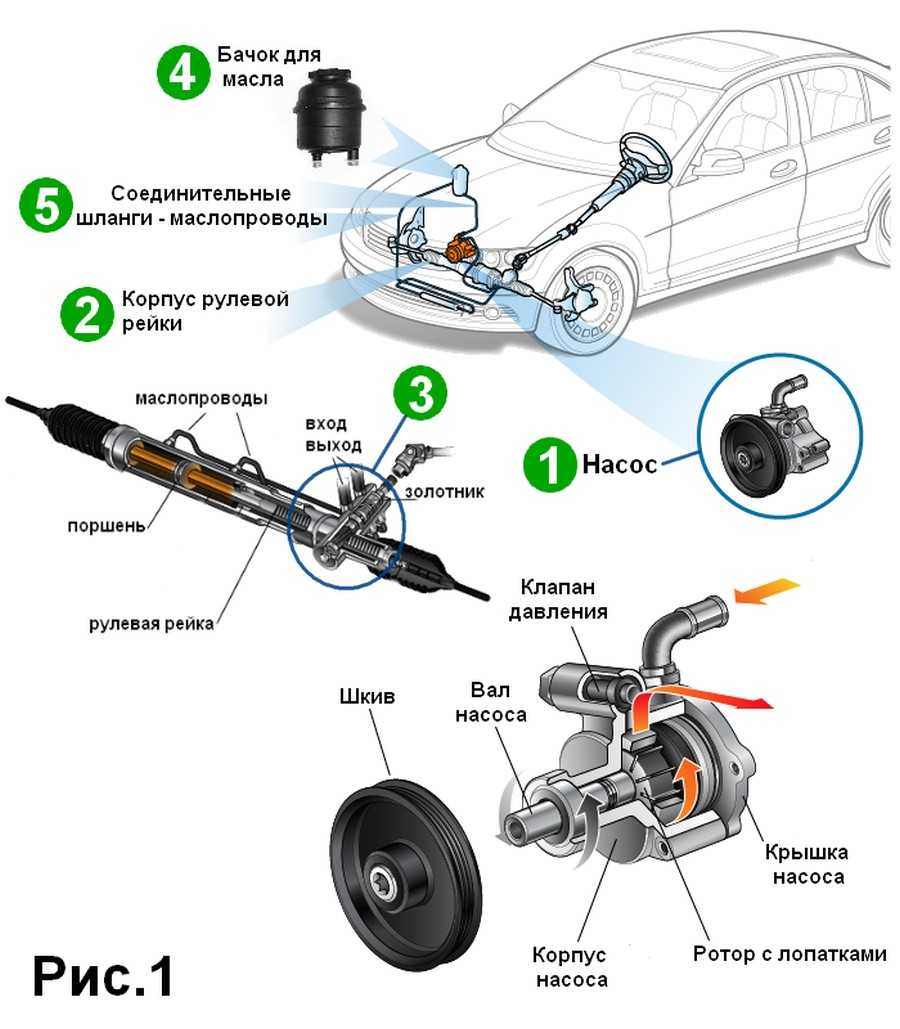

Устройство и основные компоненты гидравлического усилителя руля, совмещенного с продольной тягой рис.1:
