Как отрегулировать рулевую рейку дэу матиз

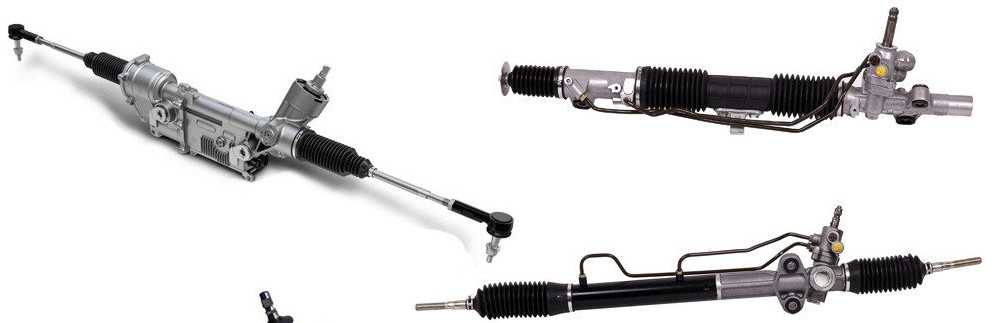

Основные особенности конструкции рулевых реек Daewoo Matiz

Принцип работы механической рулевой рейки немного проще, чем рейки с ГУР. В первом механизме шестерня контактирует с зубчатой рейкой без сторонней помощи. Горизонтальный и вертикальный валы закреплены в опорах скольжения и качения. Такие механизмы зачастую применяются вместе с электромотором на рулевой колонке.

Электромотор сводит усилие водителей на поворотах к минимуму. На зубчатую передачу приходятся все ударные нагрузки. В прямом положении руля очень быстро изнашиваются зубья. Влага, которая попадает внутрь механизма, вызывает коррозию металлических деталей. Это приводит к частым поломкам такого механизма.

Рейка с ГУР на «Дэу Матиз» имеет немного другой принцип работы. Тут в рулевом механизме помещен вращательный клапан контроля. Он направляет гидравлическую жидкость по разным сторонам поршня зубчатой рейки. Гидравлическая жидкость под высоким давлением двигает рейку в разные стороны.

Линейная сила, которую создает поршень зубчатой рейки, передается через рулевые тяги и их наконечники на поворотные кулачки, они поворачивают колеса в разные стороны. Если гидроусилитель сломался, то приходится прикладывать большое усилие для поворота руля. В этом случае за зубья рейки цепляются зубья шестерни, заставляя рейку перемещаться.

Все вышесказанное в общих чертах описывает принцип действия разных рулевых колонок. И если вы не имеете опыта или специального образования, то ремонт рулевой колонки вашего «Дэу Матиз» лучше доверить мастеру.

Диагностика в автосервисе

Если вы заподозрили неисправность редуктора вашего автомобиля, советуем сразу обратиться в нашу автомастерскую для проведения полной диагностики и последующего ремонта.

Диагностика проходит в три этапа:

Первичный или общий осмотр работоспособности рулевой колонки (при этом механизм не снимается с автомобиля).
Вторичный осмотр: проверка на люфты, на целостность сальников, подшипников и пыльников.
Полный осмотр каждой отдельной детали редуктора.

Первичный осмотр механизма проводится на автомобиле. Наш мастер проверяет колонку на люфты и на наличие гидравлической жидкости. Если жидкости мало, то существует риск повреждения системы.

На втором этапе снятый механизм зажимается в тиски. Теперь мастер проверяет выработку червячной пары, яблок рулевых тяг, сальников, подшипников, пыльников и т.д.

Если на первых двух этапах причину поломки установить не удалось, то необходимо приступить к третьему этапу диагностики. Теперь мастер разберет рулевую колонку и осмотрит каждую деталь отдельно. И после этого сделает заключение о том, какая именно неисправность в конкретном случае. А потом можно будет провести ремонт рулевой рейки «Дэу Матиз» в нашем автосервисе по адекватной цене.

Замена втулки на рулевой рейке Matiz

Гаечный ключ на 17
съёмник для шаровых
молоток 150-200 грамм
Кусачки и плоскогубцы
Плоская отвёртка
Рожковый ключ на 32

Порядок выполнения ремонта рулевой рейки Матиз

Для максимального удобства, автомобиль желательно загнать на смотровую яму или на эстакаду. Домкратим правую сторону машины и снимаем правое колесо. Рулевое колесо до упора выворачиваем в левую сторону. Снимаем шплинт гайки на наконечнике. Ключем на 17, откручиваем гайку и поливаем сам палец WD-40 или керосином. Даем ему немного «откиснуть». Для того, чтобы выдавить палец из рычага, используем съёмник для шаровых. В случае, если съемника нет, можно выбить палец из рычага с помощью не очень тяжёлого молотка. На сам палец накручиваем гайку, чтоб не сбить резьбу, и легкими ударами выбиваем его из посадочного места. Отсоединенный наконеник отводим в сторону арки. Далее рулевое колесо поворачиваем в правую сторону, но не до упора. Снимаем (перекусываем) проволоку, фиксирующую пыльник рулевой тяги. Разжимаем хомут, фиксирующий другой край пыльника, и снимаем сам пыльник, сдвигая его по тяге в стороу о рейки. Чтоб в процессе снятия не повредить пыльник, нужно смазать шток тяги каким-либо густым маслом, по типу солидола. Теперь нам доступен шарнир тяги, на нем есть пластиковый белый колпачок. Поддеваем его отверткой и стягиваем по тяге от рейки. Далее с помощью рожкового ключа на 32, начинаем откручивать саму тягу, используя пазы на шарнире. После снятия тяги и белого пластмассового колпачка, мы наконец добираемся до втулки, которая, в большинстве случаев, и есть причина возникающего стука. Вытаскиваем втулку с помощью старого «дедовского» способа, для которого не нужно никаких специальных инструментов. Потребуется металлическая пластина с парой отверстий и нескольких стальных саморезов. Саморезы вкручиваем в пластиковую часть втулки через отверстия металической пластины, крутим руль вправо и вынимаем втулку наружу.

Рулевая рейка на автомобиле «Дэу Матиз» может быть как с ГУР, так и без него. Принцип работы механизмов немного отличается. Автомобили, в которых присутствует гидроусилитель руля, являются более практичными и легкими в управлении. Однако механическая рулевая рейка является предшественником ГУР, она использовалась в первых автомобилях, и используется некоторыми автомобильными фирмами до сегодняшнего дня.

Как подтянуть рулевую рейку на Дэу Нексия: фото и видео

У Дэу Нексия, как и у каждого автомобиля, просто обязаны быть слабые места. Одно из них — рулевая рейка. Стук и грохот при движении мало кого обрадуют, особенно, если это касается рулевого механизма.

Новая рулевая рейка Нексии способна молча отходить не более 30-40 тысяч км, после чего рейка начинает стучать. Независимо от того, с гидроусилителем машина, или без него.

Паниковать в таких случаях не стоит, вместо этого можно подтянуть рулевую рейку на Дэу Нексия, причём, двумя разными способами.

Подтягиваем рулевую рейку на Дэу Нексии

Подтяжкой устраняется лишний зазор между шестерней и рейкой.

Однако если подтянуть рулевой механизм вовремя, пробег до капремонта рулевого можно увеличить. Для подтяжки нам пригодятся либо ключи на 26 и 50 либо молоток, длинный бородок с загнутым концом и тот же ключ на 26. Первый вариант для ленивых:

Устанавливаем автомобиль на ровной площадке.
Подставляем под задние колеса противооткаты.
Срываем болты левого колеса.
Вывешиваем левую сторону и снимаем колесо.
Выворачиваем руль до упора вправо.
Для страховки устанавливаем под рычаг подставку.

Вывешиваем колесо автомобиля и ставим подставку.

Приспускаем автомобиль на подставку, но не полностью.
Смотрим в колёсную арку и видим отверстие, через которое можно добраться до регулировочной пары рейки.
При помощи длинной отвёртки или бородка срываем контрящую гайку.

Место для удара воротком.

Максимально выравниваем колеса.
Ключом на 26 закручиваем затягиваем регулировочную пробку до ощутимого усилия.
Отпускаем её на 30-40 градусов.
Проверяем лёгкость поворота колес. Если усилие возросло, отпускаем регулировочную пробку примерно на 7-10 градусов. Колеса должны поворачиваться свободно.
Затягиваем контргайку, устанавливаем колесо и проверяем результаты регулировки на ходу.

Так выглядит процесс регулировки на снятом рулевом механизме.

Альтернативный вариант

Со снятым вакуумным усилителем тормозов открывается доступ к рейку сверху.

Если его снять, то мы сможем более точно отрегулировать зазор между рейкой и плунжером.
Для ослабления корончатой контргайки будем использовать накидной ключ на 50, а в остальном по параметрам и методике алгоритм соответствует предыдущему.
В последнем случае после регулировки нам удастся завернуть контргайку с номинальным усилием в 70 Нм и при этом ключом на 26 удерживать регулировочную пробку. Это повысит точность регулировки.

Для удобства подтяжки некоторые умельцы мастерят вот такой короткий ключ на 50, но проблема в том, что на старых Нексиях контргайка часто бывает сбитая и ключ проворачивается.

Выводы

Если на ходу руль вращается свободно, люфт в пределах допустимых 10 градусов и при повороте колеса сами возвращаются в нейтральное положение, регулировка прошла успешно. Удачной всем работы, ровных дорог и плавных поворотов!

Рулевая рейка Дэу Нексия: почему выходит из строя

Причин возникновения неисправностей не много. Как ни странно, все они объединяются под общим названием – неправильная эксплуатация автомобиля. Ошибки водителем допускаются или по незнанию, или от надежды на «авось». Например, не каждый знает, что максимальная нагрузка на картер и

Не аккуратная езда по неровностям, несвоевременный долив жидкости в ГУР (гидроусилитель руля), а равно использование для долива жидкости другой марки, так же не способствует продлению срока службы рейки. Если к перечисленному добавить несвоевременное проведение ТО (технического обслуживания), то рейку менять придется очень скоро.

Основные особенности конструкции рулевых реек Daewoo Matiz

Причины поломки

В нашей стране принято считать, что основной причиной быстрого износа рулевых колонок являются плохие дороги. Когда на скорости автомобиль попадает в яму, нагрузка от удара передается на переднюю ось. Регулярная нагрузка способна потихоньку разрушать такой механизм. При всем этом, каждый старается увернуться от ям, даже на больших скоростях. И когда на скорости 80-100 км/час руль поворачивается и машина попадает в яму, ущерб еще более серьезный. Сразу появляется риск повреждения целостности механизма гидроусилителя.

Одной из причин поломки редуктора является «зимний дрифт». При большом вывороте руля автомобиля на скорости 60-90 км/час механизм колонки испытывает сильные перегрузки. Чересчур высокое давление гидравлической жидкости способно нарушать правильность функционирования рейки.
