Chevrolet Lanos: Проверка и регулировка положения педали тормоза
Chevrolet Lanos / Руководство по ремонту, обслуживанию, эксплуатации автомобиля Chevrolet Lanos / Тормозная система / Проверка и регулировка положения педали тормоза
Правильность положения педали тормоза в свободном состоянии и при нажатии до
упора (рабочий ход педали) служит одним из критериев для проверки исправности тормозной
системы. В то же время положение педали во многом обеспечивает исправную работу
системы. Если педаль находится от пола на расстоянии, которое больше нормативного,
возможно неполное растормаживание колес при отпускании педали (при этом обычно отсутствует
свободный ход педали). Если педаль находится слишком низко, возможно снижение эффективности
тормозов, вызванное уменьшением рабочего хода педали.
Вам потребуются: линейка, ключи «на 13», «на 14», пассатижи.
1. Нажмите на педаль тормоза до упора и измерьте расстояние от накладки площадки
педали до пола.
Примечание
Линейка должна быть установлена перпендикулярно плоскости пола.
2. Отпустите педаль и повторно измерьте расстояние от накладки площадки педали
в свободном состоянии до пола. Это расстояние должно быть 100-105 мм. Разница размеров
при двух измерениях и является полным рабочим ходом педали, который должен быть
60_б5 мм. Если расстояние от накладки площадки педали до пола не соответствует указанному
в п. 2, отрегулируйте его, изменяя длину толкателя вакуумного усилителя тормозов.
3. Снимите вакуумный усилитель тормозов с автомобиля (см. «Замена вакуумного
усилителя тормозов», с. 191).
Примечание
Необходимость снятия усилителя объясняется тем, что на автомобиле
нет доступа к регулировочному узлу штока усилителя.

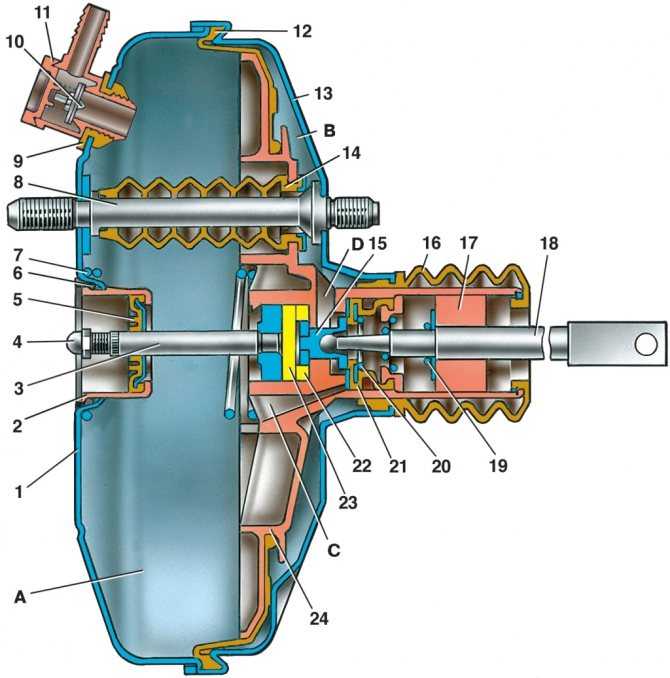

4. Ослабьте затяжку контргайки 2 регулировочной втулки и, удерживая шток 3 от
проворачивания, вращайте регулировочную втулку 1 в нужную сторону.
Примечание
При исправных вакуумном усилителе и деталях педального узла оптимальный
полный ход педали тормоза устанавливается автоматически при установке размера 278,55
мм. от корпуса усилителя до центра отверстия в виде толкателя (см. «Замена вакуумного
усилителя», с. 191)
5. Проверьте свободный ход педали тормоза, для чего переместите педаль рукой
до момента прекращения перемещения педали без сопротивления.
Определите по линейке значение свободного хода, оно должно быть 8-10 мм.
Несоответствие свободного хода указанному значению может быть вызвано следующими
причинами:
— повышенный люфт в соединении вилок толкателя вакуумного усилителя и педали,
что может быть следствием износа пальца вилки и отверстий в вилке педали;
— неправильно отрегулировано расстояние от площадки педали в свободном состоянии
до пола (см. п.2) 6. Если рабочий ход педали больше значения, приведенного в п.2,
то это указывает на наличие воздуха в гидроприводе тормозов или на предельный износ
накладок тормозных колодок тормозных дисков или барабанов. Удалите воздух и гидропривода
(см. «Прокачка гидропривода тормозной системы», с. 187) или замените тормозные колодки
(см. «Замена тормозных колодок тормозного механизма переднего колеса», с. 194;
«Замена тормозных колодок тормозного механизма заднего колеса», с.197), диски (см.
«Замена тормозного диска», с. 195) или барабаны (см. «Снятие и установка тормозного
барабана», с. 196)
Предупреждение
Если нажатая до упора и удерживаемая в этом положении педаль постепенно
перемещается к полу, это указывает на утечку жидкости из гидропривода или на неисправность
главного тормозного цилиндра. Эти неисправности очень опасны, поэтому немедленно
найдите место утечки и устраните ее или замените главный тормозной цилиндр!
Прокачка гидропривода тормозной системы
Гидропривод тормозов прокачивают для удаления воздуха, попавшего туда при заполнении
жидкостью после ее замены или после ремонта узлов гидропривода, связанного с его
разгерметизацией.
Признаки на …
Главный тормозной цилиндр
Как показывает практика, во многих случаях переборка цилиндра в гаражных условиях
не приводит к желаемому результату.
Кроме того, главный тормозной цилиндр непосредственно влияет на безопасность
…
Другое на сайте:
Схема жгута проводов КСУД автомобиля Daewoo Sens
Схема жгута проводов КСУД автомобиля Daewoo Sens …
Самодиагностика ABS
Блок управления ABS начинает выполнять самодиагностические функции после
включения зажигания. Блок управления ABS обнаруживает неисправность для каждого
контура и компонент, сравнивая состояние си …
Cхема электрооборудования автомобиля Skoda Fabia — 34
Наружное зеркало заднего вида двери водителя с электроприводом и обогревом, блок
предохранителей …
Проверка

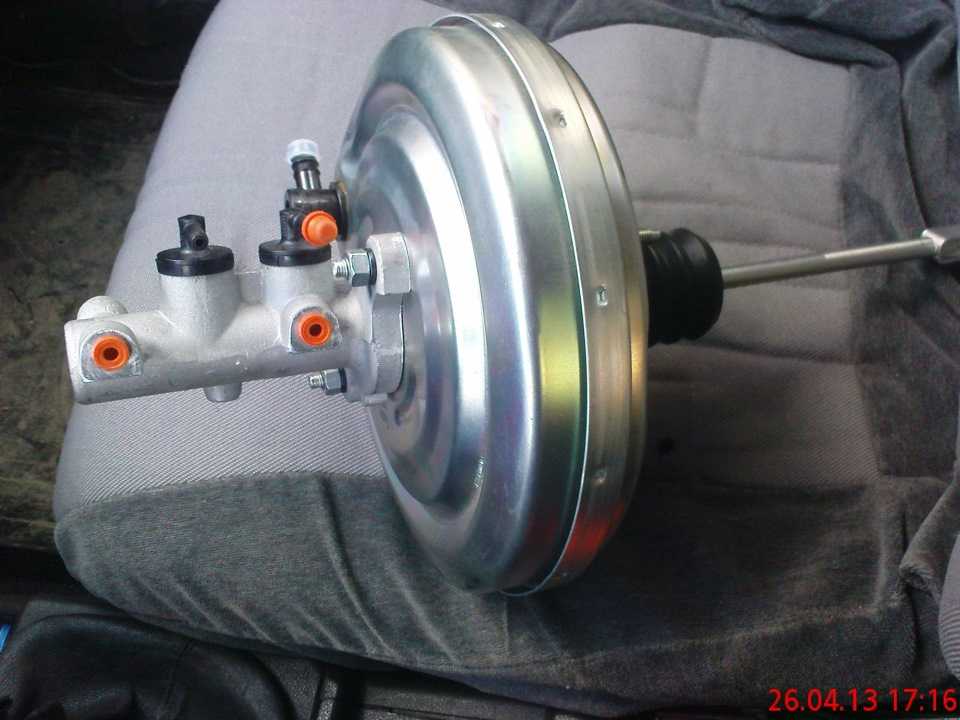

Замена вакуумного усилителя тормозов ваз 2109
Ремонт вакуумного усилителя проводится в специализированных автомастерских с использованием предназначенного для этого оборудования. В условиях гаражного ремонта на ВАЗ-2109 замена вакуумного усилителя тормозов производится с установкой нового. Перед принятием решения по проведению замены, надо провести проверку работы его самого, а так же обратного клапана.

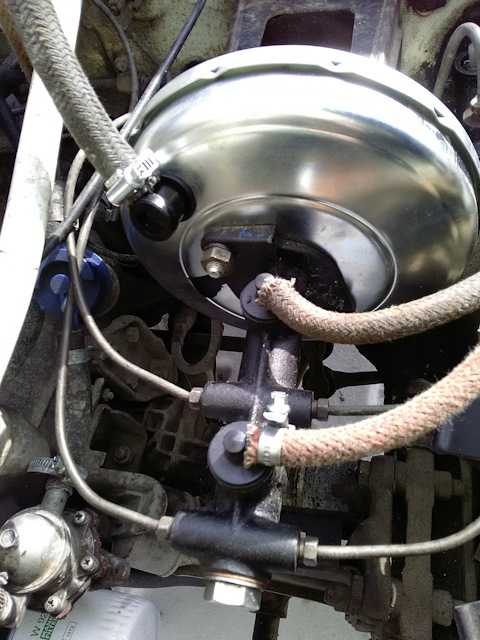

Проверка работы вакуумного усилителя
Ваз 2109 вакуум тормозной
Чтобы проверить работу усилителя надо:
- Сделать ногою нажатия на педаль, таким образом поднять давление в тормозной системе. Педаль при этом остается в отжатом состоянии.
- Удерживая ногу на педали, включить двигатель.
- При запуске двигателя, нога с педалью начинает движение к полу кузова ваз, значит, вакуумный усилитель работает и вся система в исправности.
Проверка обратного клапана
Ваз 2109 вакуумные тормоза
Чтобы проверить работу обратного клапана надо:
- осмотреть места соединений трубок;
- ощупать руками эти места;
- подтянуть хомуты в местах соединений патрубков;
- на штуцере впускной трубы;
- на штуцере обратного клапана, на вакууме.
Потом проверить сам клапан. Для этого снять резиновую трубку с вакуума, при необходимости использовать плоскую отвертку. Так как трубка снимается очень туго. Взять заранее приготовленную резиновую грушевидную шприцовку, подходящего диаметра к штуцеру:
- Вставить ее;
- Сдавить шприцовку;
- Выдавить воздух из нее.
Отпустить руку, если она остается сжатой, тогда проверка клапана завершена. То есть клапан выполняет свое конструктивное предназначение. Если шприцовка наполнилась воздухом, тогда придется менять клапан. Так же можно проверить работу клапана ртом:
- Выдуть воздух изо рта, он должен спокойно пройти в вакуум;
- Затем произвести всасывание, выход воздуха не должен почувствоваться.
Этим завершается проверка вакуумного усилителя тормозной системы, обратного клапана. При не обнаружении дефектов в соединяемых частях и исправной работе обратного клапана, производится замена вакуума.
Частота замены тормозной жидкости на автомобиле Ланос
Процедура замены тормозной жидкости не только на Ланосе, но и на всех автомобилях, должна осуществляться каждые три года. Это ресурс тормозной жидкости, и если не соблюдать эти рекомендации, то по истечению заявленного срока происходит снижение технических характеристик вещества.
Несвоевременная замена ТЖ может привести к тому, что в один момент тормоза откажут, поэтому не следует ждать, пока это случится. Надо отметить, что на Ланосе с ABS тормозная жидкость меняется через каждые 4-5 лет. Это связано с тем, что в системе с ABS применяется более устойчивая к накоплению влаги жидкость.
Это интересно!Необходимость замены тормозной жидкости на Ланосе, Сенсе и Шансе можно определить визуально. Для этого нужно открыть крышку расширительного бака, и посмотреть на цвет ТЖ. Если жидкость потемнела или имеет осадок, значит ее пора менять.
9.6.2 Замена вакуумного усилителя тормозов / Daewoo Lanos
Вам потребуются: ключи «на 13», «на 14», «высокая» торцовая головка «на 12», пассатижи, линейка.

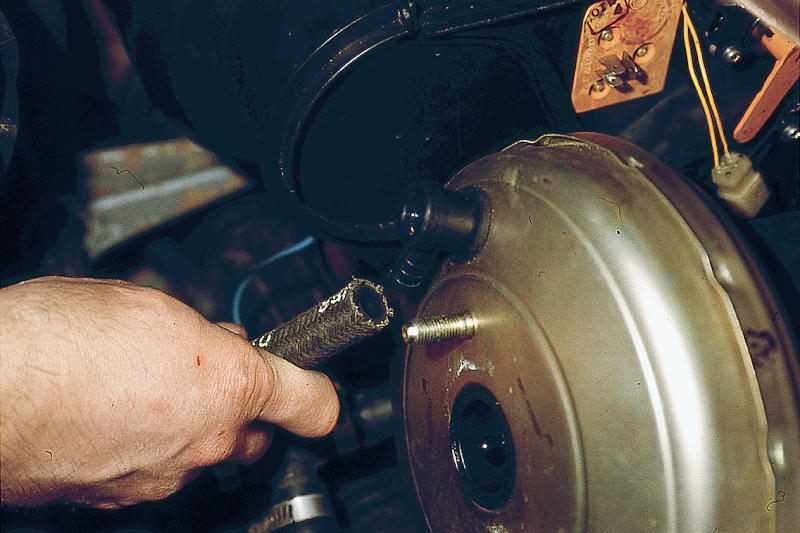

| 1. Ослабьте хомут крепления вакуумного шланга к штуцеру усилителя… | 2. …сдвиньте хомут по шлангу и отсоедините шланг от усилителя. |
