Замена фильтра-сетки или памперса бензонасоса своими силами. — бортжурнал Daewoo Nexia ❄GAR GL❄ 2011 года на DRIVE2

Для тех кто часто спрашивает как заменить собственными силами этот фильтр выкладываю подробно как это сделать своими силами.Хотя всё это есть в книжке по ремонту и эксплуатации с картинками.Указанная операция занимает 30-40 минут не более, если всё аккуратно делать.Замена данного фильтра выполняется через каждые 10 тыс км.

Для замены нам понадобиться шлицевая отвертка, трубчатый или торцевой ключ на 8,а также два расходника сам фильтр e-a.d-cd.net/a7fb5b4s-960.jpg и его прокладка f-a.d-cd.net/85fb5b4s-960.jpg.

Прежде чем заменить фильтр сделаем предварительно несколько действий для выполнения этой операции.Откидываем сидение дивана.Чтобы оно не падало и не мешалась в процессе работы, фиксируем её верёвкой или любым каким-нибудь приспособлением.

Остальное смотрим на фото.

Откидываем заднее сидение и фиксируем его верёвкой.

Под обшивкой сидения находим лючок бензобака.

Открываем пластиковую крышку.

Отсоединяем электрический разъём питания бензонасоса.После отсоединения этого разъёма, снимаем в блоке предохранителей реле бензонасоса и убираем его в сторону, затем запускаем двигатель до тех пор пока он не перестанет заводится.Это делаем, чтобы сбросить давление в системе и при разборке, чтобы не потёк лишний бензин из под резинового шланга бензопровода.

https://www.youtube.com/watch?v=YZzEPoOzoGY

С помощью отвёртки аккуратно снимаем червячный хомут на резиновом шланге, снимаем с патрубка сам шланг и отодвигаем его в сторону, чтобы не мешался.

Вытираем тряпкой вытекшее количество топлива с поверхности крышки бензонасоса, его совсем немного натекло со шланга.

С помощью торцевого ключа ослабляем и отворачиваем все 6 болтов на крышке корпуса бензонасоса.

Аккуратно вынимаем сам бензонасос из бензобака.

И также прокладку его.

Для снятия фильтра-сетки(памперса) отгибаем рукой кронштейн на корпусе бензонасоса и освобождаем резинку которая его держит.

Снимаем памперс.

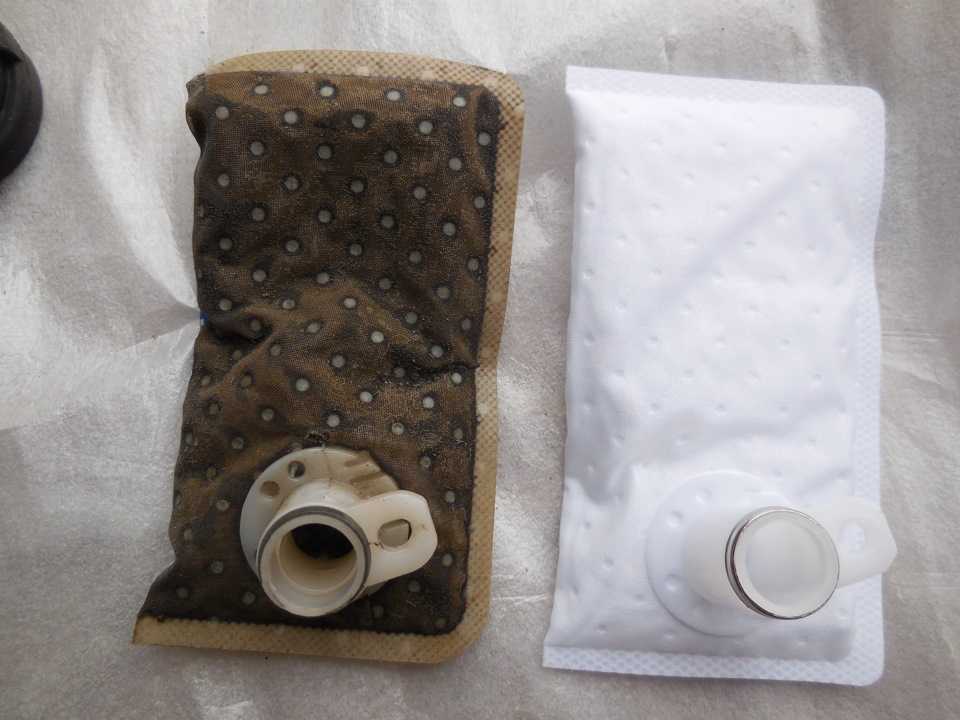

Вид снятого памперса.

Вид с обратной стороны.

Одеваем новый памперс и собираем всё в обратном порядке.

Устанавливаем новую прокладку бензонасоса, а затем сам бензонасос заводим в отверстие бака и наживляем в корпус болты. Предварительно, чтобы отверстия под болты на прокладке и корпусе бензонасоса совпадали с ответным креплением в корпусе бака фиксируем одно из них отверткой

Все болты затягиваем торцевым ключом, но так, чтобы не сорвать резьбу.

Затем подключаем штекер электроразъёма бензонасоса и затягиваем хомут на шланге.Закачаиваем бензин поворотом ключа, а потом запускаем двигатель и оцениваем выполненную работу.

Как снять бензонасос на дэу нексия

Давно ничего не делал в машине. Решил вот поменять сетку на бензонасосе, т.к. за 3 года её не разу не меняли, если только на втором ТО, хотя и в этом я сомневаюсь. Почитал, как и что делать, прикупил прокладку бензонасоса и сетку и двинулся в гараж.

Сеточка Filter master — CT6, прокладка GM — 90232009

В замене ничего сложного. Спускаем давление в топливной системе, стягиваем шланг с бензонасоса, откручиваем шесть болтов и достаём бензонасос. Вот такую сеточку я обнаружил. Не зря полез. И грязь и песочек на сеточке присутствует.

Собрал всё назад, завёл. По впечатлениям двигатель стал работать ровнее, на холостых обороты снизились до 850-900 (раньше было 950-1000), стало меньше вибрации на холостых оборотах. Сплошные плюсы и цена 90р прокладка, 50р. сетка.

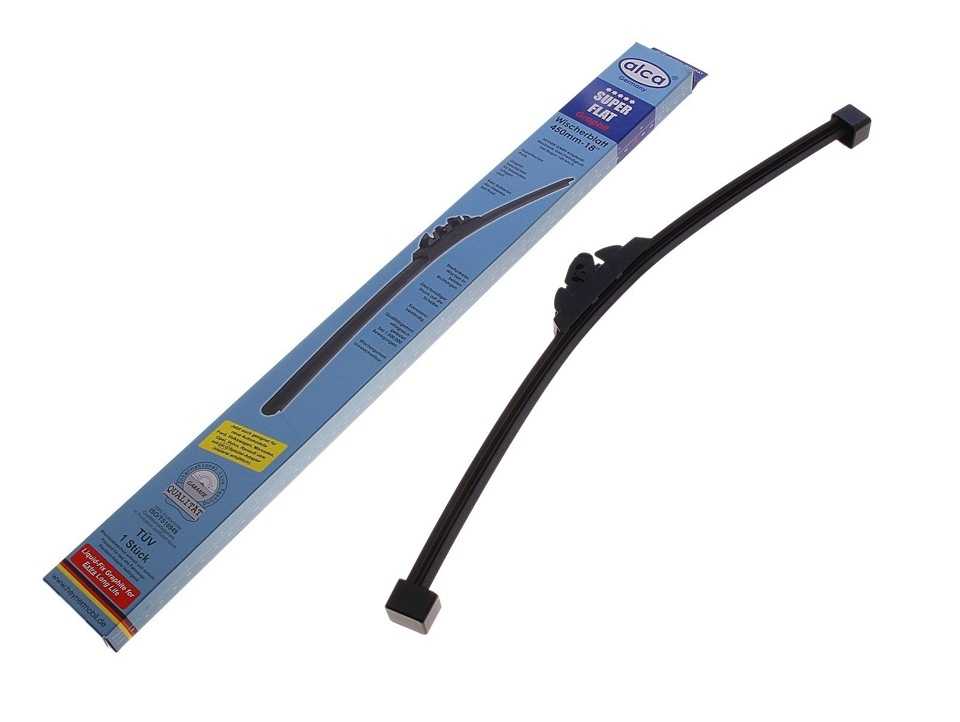

Ещё сменил щётки стеклоочистителя. Стояли вот такие Alca:

Неплохие были щётки, как говорится дёшево и сердито. Стоили около 300р пара. Прослужили почти 1,5 года, но в последнее время стали скрипеть и оставлять полосы.

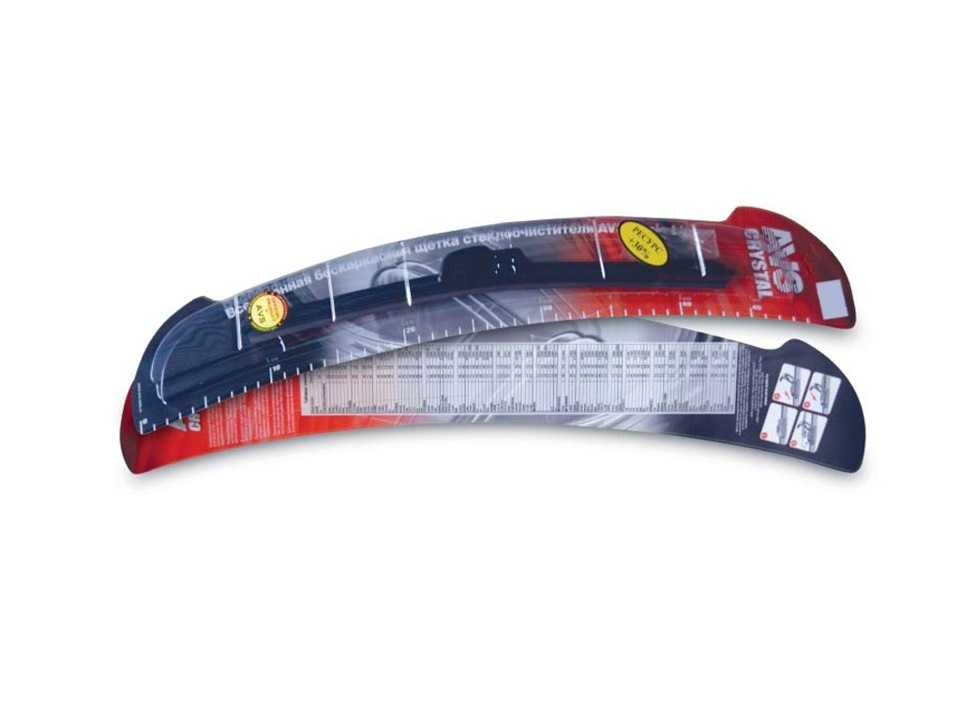

Новые поставил AVS Crystal 45 cm:

AVS CRYSTAL 45 cm

Внешне очень похожи на Bosch Aerotwin, цена которых около 800р за пару. Эти же обошлись всего в 250р. Очень симпатично выглядят, есть дефлектор, крепление закрыто пластиковой крышкой. Чистят достойно, полос нет и не скрипят, меня устраивают на 100%, посмотрим сколько проживут.

На сегодняшний день качество отечественного топлива оставляет желать лучшего, а этот фактор непосредственно отражается на работе транспортных средств. В частности, автомобили, эксплуатирующиеся на некачественном бензине, больше подвержены поломкам в работе бензонасоса или топливного фильтра. Сегодня вы узнаете, как заменить фильтр бензонасоса Нексия, что для этого нужно и как правильно поменять элемент.

Готовимся к замене бензонасоса на Дэу Нексия

Желательно работу проводить либо на открытом воздухе, либо в хорошо проветриваемом боксе. Естественно, никаких источников открытого огня рядом быть не должно. Для замены нам понадобится только головка или торцовый ключ на 8, прокладка фланца бензонасоса (каталожный номер 90232009), сетка (фильтр грубой очистки) бензонасоса тоже, скорее всего, засорён (каталожный номер 96183953 ) и сам бензонасос с номером по каталогу 0986580506 .

Сброс давления

Если все это собрано, то можно приступать к работе, но перед этим сбросим давление в системе питания, иначе зальём бензином весь салон. Делаем это так:

1. Вынимаем предохранитель бензонасоса F10 (30A)в монтажном блоке.

Также можно вытащить реле топливного насоса.

Через 15-20 секунд мотор выработает все топливо и остановится. Теперь можно браться за работу. Если же двигатель не запустится, это скажет нам о проблемах с герметизацией системы питания или состоянии топливной рампы.

Алгоритм замены

Перед началом работы скидываем минусовую клемму аккумулятора.

Работу начинаем с отключения электропитания — снимаем минусовую клемму с АКБ . После чего приступаем к замене:

1. Снимаем подушку заднего сиденья, потянув её на себя.

Где находится и когда менять топливный фильтр на Daewoo Nexia

Автомобиль Nexia оснащен полнопоточным топливным фильтром, который находится в задней части кузова автомобиля рядом с топливным баком и прикреплен к продольной балке специальным хомутом. Трубки топливных магистралей прикручиваются с помощью резьбовых соединений. Фильтр представляет собой цилиндрический стальной корпус, внутри которого расположен фильтрующий элемент.

Бензин, продающийся на автозаправках, не отличается отменным качеством и зачастую в нем присутствует различные примеси. А емкости, которые используются для хранения и транспортировки топлива подвергаются различным загрязнениям, вследствие этого ржавчина и загрязнения может попасть в бензин. Все перечисленные факторы отрицательно сказываются на качестве топлива.

Чтобы предостеречь топливную систему от возникновения коррозийных процессов и преждевременного износа, устройством автомобиля предусмотрен фильтрующий элемент. Основной функцией которого является очистка топлива от примесей и инородных частиц. Когда фильтр автомобиля будет забит, тогда это проявится следующим образом:

• потеря мощности автомобиля;
• увеличение расхода топлива;
• плохой запуск и неустойчивая работа двигателя;
• на высоких оборотах двигателя появляются рывки.

При выявлении вышеперечисленных неисправностей необходимо произвести замену топливного фильтра. Согласно регламенту сервисной книжки о проведении ТО, выполнять замену фильтрующего элемента следует каждые 10 000 км пробега. Просто и понятно, даже можно взять за правило, что при каждой замене масла следует также выполнять замену топливного фильтра.

Фильтр расположен под днищем автомобиля.

Как правило, фильтр всегда забрызган грязью.

Полнопоточный фильтр тонкой очистки расположен в задней части автомобиля справа от топливного бака.

Его задача — предохранять систему питания от вредных примесей и мелких частиц взвеси.

Даже учитывая то, что в топливном баке находится фильтр грубой очистки, он не в состоянии полноценно защитить инжекторную систему питания от мельчайших частиц.

Рекомендуем: Замена антифриза Хендай Акцент

При попадании взвеси в форсунки, их ресурс существенно сокращается, ухудшается работа системы впрыска. Кроме того, топливный фильтр защищает топливопровод и элементы системы от коррозии, вызванной неминуемым попаданием влаги в топливо.

Какой лучше выбрать?

Корейский фильтр Daewoo 25055129.

Фирменная упаковка с маркировкой.

Для замены старого фильтра, как в восьми-, так и в 16-клапанных модификациях, завод рекомендует использовать фирменный корейский фильтр Daewoo с артикулом 25055129.

Тем не менее многие используют менее дорогостоящие аналоги Mann, Fram, Profit, Valeo, Stellox. Их цена колеблется от 300 до 800 рублей в зависимости от бренда, поскольку покупать дорогой фильтр, учитывая короткие сроки замены, не всегда рентабельно.

Необходимый инструмент для замены

Снимать фильтр тонкой очистки удобнее рожково-накидными ключами на 16 и 21, заранее доработанными с помощью болгарки.

Для замены фильтра пригодятся:

1. Хитрые ключи на 16 и 21.
2. Стандартный набор инструментов.
3. Проникающая смазка WD40.
4. Ёмкость для слива бензина из старого фильтра.
5. Новый фильтр с уплотнителями (в комплект не входят).

Снятие и разборка модуля топливного насоса Daewoo Nexia N150

Инструменты:

• Гаечный ключ рожковый на 10 мм
• Ключ трещоточный
• Удлинитель
• Головка на 6 мм
• Головка на 8 мм
• Плоскогубцы
• Отвертка плоская средняя
• Компрессор
• Пневмопистолет для обдувки

Детали и расходники:

• Сетчатый фильтр (при необходимости)
• Емкость техническая
• Бензин
• Ветошь

Примечания:

Снятие и разборка топливного насоса выполняются для очистки сетчатого фильтра или замены комплектующих деталей узла.

1. Сбросьте давление в системе питания, как описано здесь.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Снимите защитные накладки с петель подушки заднего сиденья и, потянув ее за задний край, откиньте подушку вперед.

4. Приподнимите ковровое покрытие над пластмассовой крышкой лючка днища кузова.

5. Снимите крышку лючка.

6. Отсоедините колодку проводов от разъема фланца топливного узла.

7. Головкой на 6 мм ослабьте хомут крепления топливного шланга к патрубку фланца.

8. Головкой на 8 мм отверните шесть болтов крепления фланца к горловине бака.

9. С помощью плоской отвертки снимите шланг с фланца топливного насоса.

10. Выньте модуль топливного насоса.

11. Выньте уплотнительную резиновую прокладку фланца.

12. Снимите со шланга хомуты крепления и выньте разъем питания бензонасоса.

13. Снимите каркас из трубок (прижимной кронштейн). Начните с основания бензонасоса, прилагая усилие чтобы протянуть через нижний резиновый фиксатор.

Примечание:

Усилие может потребоваться, но снимайте только руками чтобы не порвать резиновую фиксирующую прокладку.

14. Оттянув низ каркаса, полностью снимите его с бензонасоса.

Возможные причины неисправности бензонасоса

Механический бензонасос в разборе

Механический бензонасос может выходить из строя по следующим причинам:

1. При нарушении целостности диафрагмы.
2. После скапливания под клапанами грязи.
3. При засорении фильтра.
4. При потере пружиной упругости.
5. При нарушении герметичности корпуса.
6. При естественном износе деталей в процессе эксплуатации.

Электрический бензонасос современного автомобиля достаточно надежен. Неисправности в нем возникают только по причине воздействия определенных факторов, среди которых чаще всего встречаются следующие:

Сгоревшие контакты внутри бензонасоса

1. Неисправная проводка в виде грязных, ржавых, расплавленных или поврежденных проводов в топливном комплексе создают помехи в работе устройства, а также ограничивают необходимые параметры тока, затрудняя перекачку топлива.

2. Мусор и посторонние примеси в топливном баке в виде ржавчины, грязи, воды, механических частиц, проникающих в бензонасос, и вызывающих его поломку.

Засоренный фильтр бензонасоса

3. Засоренный топливный фильтр мусором из бака способствует резкому снижению давления, создаваемого насосом и ухудшению параметров его работы.

Профилактика поломок бензонасоса

Лучшей профилактикой для долговременной работы бензонасоса является его бережная и правильная эксплуатация, а также соблюдение следующих правил:

1. Все плановые ремонты автомобиля должны сопровождаться заменой всех топливных фильтров.
2. Необходимо контролировать и обеспечивать чистоту топливного бака и фильтров, а также следить за качеством заправляемого топлива (отсутствие в нем воды, песка и других примесей).
3. Ликвидация возможности попадания в бак для топлива воды.
4. Беречь корпус бензонасоса от механического воздействия, вызывающего вмятины и трещины, способствующие развитию коррозионных процессов.

Признаки неисправности бензонасоса

Механические бензонасосы В механическом бензонасосе неисправности чаще всего возникают по причине износа уплотнительных прокладок и образования течи между частями корпуса. В результате герметичность конструкции нарушается, внутрь попадает воздух, топливо перестает попадать в карбюратор и двигатель глохнет. Похожее следствие вызывает разрыв мембраны и поломка клапанов. Автомобиль при этом начинает двигаться рывками, пока подача топлива совсем не прекратится.

Электрические бензонасосы

На машинах, имеющих механический и электронный впрыск, признаки неисправности бензонасоса немного разные, но их можно классифицировать в определенные группы:

1. Двигатель не запускается. Вращения стартера при сухих свечах не вызывает вспышек в цилиндрах. В топливопроводе давления нет, или оно крайне малое, жужжания насоса при включении зажигания или работе стартера не слышно.
2. Двигатель не запускается, хотя происходят отдельные вспышки в цилиндрах. Давление в топливопроводе присутствует, но без манометра его значение не определить. Свечи сухие.
3. Двигатель запускается, нормально работает на холостом ходу, но нажатие на акселератор вызывает его остановку. При желании поднять обороты до средних возможно, но попытки тронуться приводят к тому, что мотор глохнет. На свечах присутствует черный налет, работа бензонасоса характеризуется меняющимся звуком.
4. Двигатель запускается, нормально держит холостые обороты, на нейтральной скорости легко их набирает. Во время движения на средней и высокой скорости наблюдается «подергивание». Бывает, что после определенной отметки на тахометре обороты не набираются, а двигатель перестает выдавать требуемую мощность при нагрузке. При этом свечи белые, а по их виду кажется, что на автомобиле стоит слишком ранее зажигание или поступает обедненная смесь.

Стоит отметить, что вышеперечисленные симптомы неисправностей топливного насоса характерны и для других поломок двигателя, и по ним нельзя однозначно диагностировать неисправность бензонасоса. К примеру, обороты также плавают при неполадках в датчике воздуха, дроссельной заслонки, засорении форсунок или некачественном топливе.

Замена бензонасоса Дэу Нексия и проверка работоспособности

Заменить самостоятельно бензонасос Дэу Нексия несложно, но придется следовать определенному алгоритму. В противном случае можно нарушить технологию.

Первое, что необходимо сделать – это позаботиться о собственной безопасности.

Вы работаете с горючими материалами, поэтому нужно оградить себя от открытого огня, различных нагревательных аппаратов, а также любой техники, которая может создать искру.

Вся работа должна проводиться только на открытом месте или в очень хорошо проветриваемом гараже. Чтобы снять и установить бензонасос, вам нужно иметь только торцевую головку на «8». Также придется купить несколько запчастей, каталожные номера их мы укажем в конце статьи.

Как сбросить давление

Как только купите все необходимые запчасти, можно приступать к проведению ремонта. Первое, что нужно сделать – это сбросить во всех топливных магистралях давление. В противном случае вы рискуете залить все заднее сиденье бензином. Выполнить сброс давления очень просто, для этого выполняете такие манипуляции:

1. Извлекаете из монтажного блока предохранитель, отвечающий за работу бензонасоса Дэу Нексия. Это предохранитель F10, рассчитанный на ток 10 А.
2. Откройте крышку бака.
3. Запустите двигатель, чтобы он проработал некоторое время.

Спустя несколько секунд (обычно не более 20) двигатель выработает топливо, которое имеется в магистралях. В том же случае, если мотор не захочет запускаться, можно говорить о том, что имеются какие-то проблемы в герметизации топливной системы. Но может быть и такое, что рампа находится в плачевном состоянии.

Как заменить бензонасос Дэу Нексия

Первое, что нужно сделать – это полностью обесточить автомобиль. Для этого достаточно отсоединить от аккумулятора минусовую клемму. После этого можно начинать работы:

1. Снимите с заднего сиденья подушку, для этого достаточно потянуть ее на себя.
2. Приподнимите кусок коврика, который прикрывает место установки оборудования.
3. Извлеките из отверстия в дне автомобиля пластмассовый люк.
4. Как только получите доступ к фланцу топливного насоса, необходимо от него отсоединить провода.
5. Отсоедините от штуцера шланг магистрали.
6. При помощи торцовой головки выкрутите все болты крепежа фланца насоса к топливному баку.
7. Медленно и аккуратно вращайте агрегат вокруг собственной оси, чтобы полностью вынуть его из бака. Все это нужно делать максимально аккуратно, чтобы не повредить случайно фильтрующий элемент. Он может рассыпаться, мелкие части упадут в бак, достать их не получится.
8. Устанавливаете новый топливный насос на место в обратной последовательности, обязательно нужно поставить новую прокладку под фланец.

Вот и все, ничего сложного нет, осталось только проверить, как работает топливная система.

Проверка работоспособности

Процесс выполнения диагностики заключается в следующем:

1. Ставите на свои места подушку сиденья, предохранитель, подаете питание в бортовую сеть автомобиля.
2. Проворачиваете ключ зажигания и запускаете мотор.
3. Прислушайтесь к работе двигателя. Если имеются какие-либо дефекты, нужно устранить их немедленно.

На этом замена бензонасоса Дэу Нексия окончена, как вы можете видеть, ничего сложного в этом нет. Аналогичным образом осуществляется замена сетки, которая установлена непосредственно на топливном насосе. Датчик уровня тоже меняется по аналогичному алгоритму.

Топливный насос Дэу Нексия. Признаки неисправности бензонасоса.

Ничто так не радует слух автовладельца, как ритмичный стук четко отлаженного бензинового двигателя, поэтому любые посторонние шумы в биении автомобильного сердца воспринимаются как крайне тревожный симптом. Что уж говорить о серьезных «перебоях» или ситуациях, когда мотор внезапно замирает в гнетущей своей неопределенностью тишине. И здесь владельцу понадобятся все его опыт и искусство, чтобы, уточнив симптомы, правильно выставить диагноз и определиться с ремонтом.

Как говорят практики, все причины в перебоях работы двигателя Дэу находятся между свечами и бензонасосом. Предположим, что, выкрутив свечу, мы уже убедились в наличии на ней сильной искры

В подобной ситуации очень важно знать характерные признаки, указывающие на то, что топливный насос Дэу Нексия (бензонасос нексия) стал причиной бессонницы хозяина

Как правило, неисправность бензонасоса в Нексии заключается в том, что он перестает поддерживать нормальное давление в топливной системе, равное 2,7-2,9 кгс\см2. При этом в большинстве случаев давление падает, в результате чего топливо не разбрызгивается форсунками, а стекает в цилиндр, где не успевает сгорать полностью. Как следствие, неустойчивая работа двигателя, которая проявляется в следующем:

• Во-первых, трудности с пуском «на холодную», особенно в сильный мороз. Подобная проблема очень часто встречалась на 16-клапанных Нексиях 2005-2006 годов выпуска, когда в целом исправный топливный насос в морозную погоду, сам будучи настывшим, не выдавал нужного количества оборотов, а после прогрева двигателя разогревался и сам. В итоге,проблема носила сезонный характер, хотя и доставляла кучу приятных эмоций счастливым обладателям новых автомобилей.
• Во-вторых, падение тяги, троение и наличие сильного выхлопа. От недостатка давления в топливной системе топливо недосгорает, не передавая двигателю необходимой мощности, но выдавая обильный смрад. Очевидно, что машина при этом «тупит» и не хочет разгоняться.
• В-третьих, остановка двигателя на поворотах и на холостом ходу. Поскольку при выжимании сцепления и снятии газа происходит падение оборотов двигателя, то ослабший топливный насос Нексии не выдает необходимого давления, достаточного для бесперебойной работы двигателя, и, как результат, машина глохнет.
• В-четвертых, рост расхода топлива. Недостаток давления в системе вынуждает водителя постоянно использовать так называемые перегазовки, а медленный разгон провоцирует сильнее нажимать на газ. В итоге повышенный расход топлива, причем очень существенный.

Как отмечали многие владельцы Нексии, топливный насос производства KAFUS, устанавливаемый на эти машины, был очень требователен к топливу и к условиям эксплуатации, да и сам был выполнен не лучшим образом. Поэтому многие вместо ремонта сразу решались на замену барахлящего агрегата, справедливо считая, что аналог от BOSCH (серии 05804530) будет работать гораздо лучше заводского оригинала.

Однако справедливости ради следует сказать, что подобные проблемы могут появляться и при неисправностях регулятора давления топлива в топливной рейке. Посылая ошибочные сигналы бензонасосу, неисправный датчик заставляет его создавать избыточное давление в системе и сильно переливать. Как результат, происходит образование излишне богатой смеси, что провоцирует перерасход топлива и в целом похожий симптомокомплекс. Прояснить ситуацию может только изучение уровня давления топлива на СТО. Кстати, если вы решились на замену бензонасос нексия, цена его в компании «Автокор» будет максимально соответствовать вашим ожиданиям. Наши специалисты смогут помочь в выборе стабильно работающего агрегата от проверенного и авторитетного производителя с разумной стоимостью.

Бензонасос, это важнейший узел, который отвечает за подачу горючего в систему и поддержание нужного давления топлива

Что происходит, когда ломается бензонасос, каковы признаки неисправности бензонасоса и на что следует обращать внимание в таких ситуациях, обо всем этом расскажет данный материал
