18.27. Ремонт суппорта

Разобрать
Демонтаж внутренних защитных колпачков

Демонтаж защитного чехла поршня

Демонтаж направляющей втулки

Демонтаж поршня

Разборка суппорта

Демонтаж уплотнения поршня

Очистить

Осмотреть

Собрать
Монтаж поршня

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установить предварительно смазанное уплотнение
8 поршня в монтажную канавку цилиндра. Убедиться, что уплотнение не
перекручено.
2. Установить предварительно смазанный поршень
9 в цилиндр суппорта

Осторожно вставить поршень 9 в цилиндр. Во время
монтажа поршня следует убедиться, что поршень не заедает, а уплотнение
нормально сидит в канавке цилиндра

Не утапливать полностью поршень
в цилиндр. Оставить край поршня снаружи для монтажа защитного чехла
в канавку поршня.
3. Установить защитный чехол 7 в канавку поршня
и на корпус суппорта 4.

4. Защитный чехол 7 поршня с помощью монтажного
приспособления КМ-405.

5. Соединить части 4 и 24 суппорта и ввернуть
стяжные болты. Затянуть стяжные болты моментом 95 Нм.

6. Установить уплотнения 21 на направляющие
втулки 20. Покрыть втулки 20 тонким слоем смазки, которая поставляется
в комплекте запасных частей.

7. Установить уплотнения 21 в канавки
направляющих втулок 20. Убедиться, что уплотнения в канавках не перекручены.

8. Вставить направляющие втулки в отверстия
суппорта. Канавки для внутренних защитных колпачков 22 должны быть
обращены к поршню 9. Проверить плавность перемещений втулок в суппорте.
Выдвинуть втулки наружу для монтажа внутренних защитных колпачков.

9. Установить внутренние защитные колпачки в
канавки втулок 20 и напрессовать колпачки на посадочные места корпуса
суппорта 4.

10. Закрепить защитные колпачки 22 с помощью
приспособления КМ-404А.
Предупреждение
Использовать
только новые защитные колпачки.

11. Утопить направляющие втулки 20 внутрь суппорта
4.

12. Ввернуть клапан выпуска воздуха.

13. Установить в суппорт тормозную колодку с
датчиком износа накладок (со стороны поршня).
Предупреждение
Убедиться
в правильном монтаже штифтов и разжимных пружин.

14. Установить на место суппорт.

Принцип работы системы отопления «Дэу Нексии»

Система обогрева в автомобиле устроена следующим образом. Двигатель машины в процессе работы нагревается. Для его охлаждения используется антифриз, заливаемый в охлаждающую рубашку мотора. Эта жидкость нагревается вместе с мотором, а нагревшись, уходит в главный радиатор автомобиля. Оттуда по системе патрубков горячий антифриз поступает в малый радиатор печки, обдуваемый небольшим вентилятором. Тепло оттуда через специальные воздуховоды поступает в салон и обогревает его. В задних дверях автомобиля находятся вытяжные отверстия, необходимые для вентиляции салона. Через них избыточное тепло уходит наружу.

Схема основных элементов системы отопления на «Дэу Нексии»

Здесь же следует отметить одну особенность отопительной системы «Дэу Нексии»: она может работать независимо от кондиционера. Такие конструктивные решения на легковых автомобилях встречаются довольно редко. Отопитель «Дэу Нексии» не только обогревает салон, но и предотвращает обмерзание стёкол, причём работать он может вместе с кондиционером.
Эта особенность пригодится, если водитель пожелает снизить температуру воздуха в салоне на несколько градусов без выключения печки.

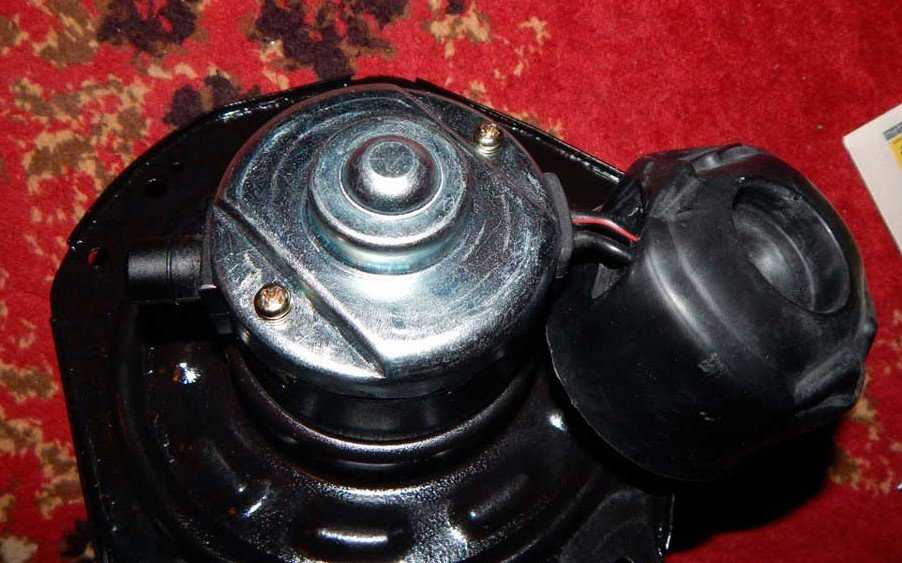

Двигатель отопителя

Электродвигатель отопителя установлен за печным радиатором. Этот компактный моторчик вращает пластиковую крыльчатку, создавая непрерывный поток воздуха, проходящий через радиаторные трубки. Корпус двигателя — металлический, внутри расположен ротор с медной обмоткой и центральным валом на шарикоподшипниках.

К ротору плотно прилегают металлографитные щётки, снимающие электрический заряд. Номер двигателя по каталогу — 6841SB566905. Он совместим с другими автомобилями «Дэу» (например, с «Дэу Эсперо»). Стоимость — от 5000 рублей.

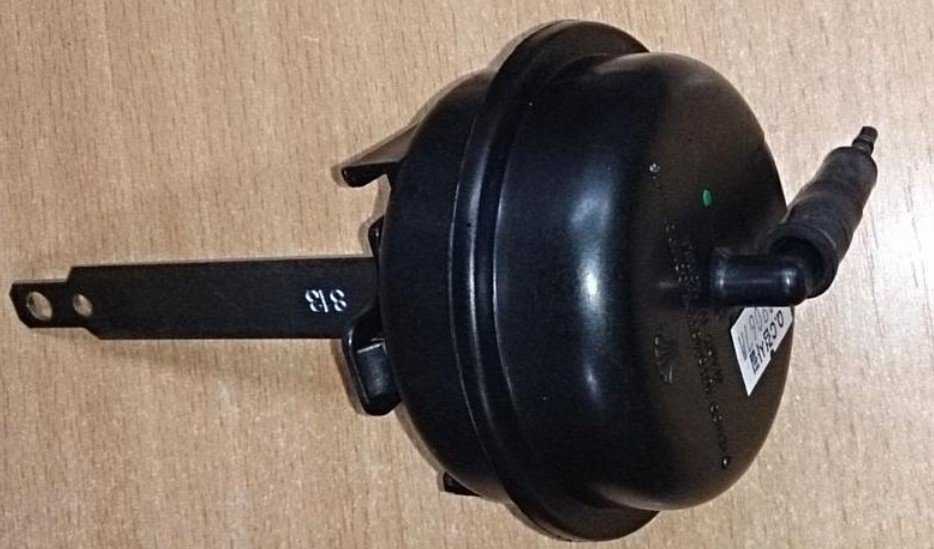

Вакуумный переключатель отопителя

Вакуумный переключатель печки на автомобиле «Дэу Нексия» расположен за бардачком. Именно это устройство отвечает за открытие и закрытие внешней воздухозаборной заслонки и заслонок рециркуляции тёплого воздуха в салоне.

Управляется с помощью кнопок, расположенных на контрольном блоке отопителя. Номер устройства по каталогу — ER200347893. Стоимость вакуумного переключателя в фирменных магазинах «Дэу» — от 600 рублей.

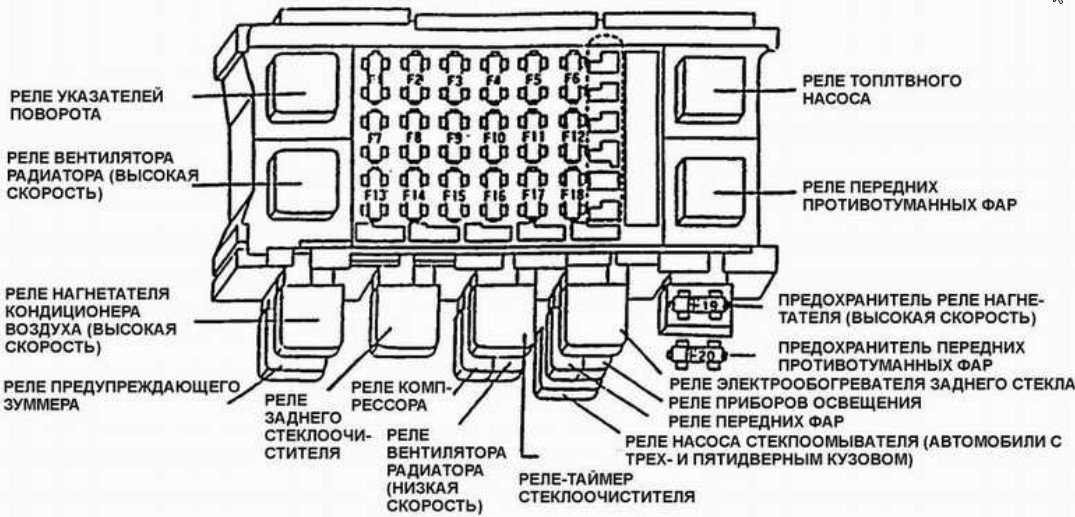

Расположение предохранителя отопителя

Предохранительный блок «Дэу Нексии» находится под приборной панелью, над педалями газа и сцепления.

зелёного цвета

Он закрыт пластиковой крышкой, на которой имеется наклейка со схемой расположения всех предохранителей и реле.

Предохранитель, отвечающий за отопитель, находится в правом нижнем углу блока и обозначается как F19.

В том же блоке имеется реле печного вентилятора, используемое в ситуациях, когда моторчик печки работает на низких оборотах.

Замена радиатора отопителя на автомобиле «Дэу Нексия»

Как уже упоминалось выше, печной радиатор на «Нексии» может засориться. Помимо этого, он иногда начинает подтекать. Это происходит тогда, когда его центральные трубки окончательно разрушит коррозия, возникшая из-за использования плохого антифриза. Поскольку штатный печной радиатор на «Дэу Нексии» сделан из алюминия, запаять его без специального оборудования не представляется возможным. Так что у автовладельца остаётся только один выход: замена узла.

Последовательность замены отопительного радиатора

Чтобы выполнить работы качественно, придерживайтесь проверенного алгоритма:

1. С автомобиля сливается вся охлаждающая жидкость. На полный слив требуется 8–10 минут, так что торопиться нельзя.

2. Далее с радиатора снимаются патрубки. Они держатся на стальных хомутах, для ослабления которых следует использовать плоскую отвёртку.

3. После снятия патрубков трубки радиатора необходимо чем-нибудь заткнуть, чтобы остатки антифриза не вытекли на пол. Лучше всего это сделать с помощью кусков ветоши.

4. Далее ослабляются стальные крепёжные хомуты, удерживающие кожух печного радиатора. После этого фиксаторы кожуха отгибаются вручную, и радиатор извлекается через моторный отсек.

5. Неисправный радиатор заменяется новым, после чего производится обратная сборка отопительной системы.

Признаки воздушной пробки в системе охлаждения

Определить наличие воздуха в хладильной системе двигателя можно путем самостоятельного проведения диагностики и устранить причины. Диагностику проводим по вышеперечисленным признакам.

1. Проверка системы на герметичность. Хомуты со временем ослабевают, окисляются или полностью обрываются. У шланг тоже есть амортизация, со временем лопаются, трескаются, то жара, то холод постепенно разрушают резину.
2. Неполадки с термостатом. При очень быстром нагреве двигателя после запуска, то есть включился уже вентилятор охлаждения, а датчик температуры показывает, что вот-вот загонит стрелку в красную шкалу, то это говорит о неработающем термостате или наличие воздуха в патрубке нагнетания помпы. В этом случае, термостатный клапан будет находиться в закрытом положении, ОЖ будет двигаться по малому кругу. Может быть и обратное явление. Двигатель после запуска очень долго греется. Это означает, что клапан термостата открыт на полную или в термостате есть воздушная пробка. Во всех случаях, придется выгонять воздух из охлаждающей системы двигателя.

Проверить термостат своими руками легко, надо сделать следующие действия:

• запустить двигатель;
• через пару минут потрогать на ощупь патрубки радиатора (верхний должен быть сначала теплым, потом холодным, нижний должен быть холодным);
• при достижении уровня температуры двигателя до рабочей, 80-90 градусов, должен открыться термостат и нижний патрубок должен нагреваться.

Проверить работоспособность также легко. Определяется по уровню шума (использовать датчик шума и определить уровень в децибеллах (Дб) не стоит), по звуку уже ощущается как работает насос. Также проверяется вибрация насоса. Возможно, полетел подшипник помпы.

Основная подсказка о том, что появился воздух в системе охлаждения двигателя в печке. Если двигатель горячий, а печка дует холодный воздух, то, значит есть воздушная пробка.

Как удалить воздушные пробки

Автолюбители со стажем без труда дадут несколько ответов на вопрос: что делать, если завоздушена печка на Дэу Нексия и приведут несколько способов, которые помогут решить проблему. Но все ответы основываются на разном весе воды и воздуха. Вода более тяжёлая, поэтому она течёт внизу, а лёгкий воздух собирается вверху

Важно! Для правильного выполнения работ, указанных ниже, кран печки необходимо полностью открыть, чтобы обеспечить наиболее горячий воздух

Первый метод

Он помогает справиться с проблемой при наличии возможности отсоединения шланга подогрева дросселя. Объяснение этому простое: карбюратор — это высшая точка мотора, и он идеально годится для того, чтобы выгонять скопившийся воздух.

Сначала надо снять подкрылки (защитные кожухи), установленные в колёсных арках, и другие элементы, которые мешают работе. После чего открутить хомут шланга с подогрева и снять шланг. Дальше надо опять же открутить пробку, стоящую на расширительном баке, и подуть в бак до того момента, когда из дросселя или патрубка польётся антифриз или тосол (зависит от того, чем вы пользуетесь). Когда из шланга или штуцера потечёт антифриз, надо быстро надеть шланг обратно и закрутить все то, что открутили. Этот метод обеспечивает полное удаление воздуха и тепло в печке.

Второй метод

Второй метод немного похож на предыдущий, за исключением продувания бачка, и позволяет без особых проблем удалить в автомобиле Дэу Нексия воздух в печке.

Выполнение работ начинается со снятия защиты, затем прогреваем двигатель до уровня, необходимого для работы, и выключаем. В этом случае не надо откручивать пробку на расширительном бачке, просто снимаем шланг со штуцера подогрева дросселя. Придётся немного подождать, чтобы начал течь антифриз, затем возврашаем шланг на штуцер, и собираем все то, что разобрали.

Что делать, если пробка осталась? Иногда такое бывает, хотя в основном метод работает безотказно. Оставляем в покое шланг, выкручиваем пробку, затем вновь закручиваем и ещё раз повторяем весь цикл.

В работе важно соблюдать меры безопасности. Необходимо оберегать свои руки от ожога, поскольку антифриз нагревается до девяноста градусов, поэтому не забудьте надеть защитные перчатки

Третий метод

Есть ещё один способ для удаления воздуха из печки. Наиболее простой, но недостаточно эффективный.

Загоняем машину на горку, чтобы сделать верхнюю крышку радиатора высшей точкой системы охлаждения. В этом положении надо снять ту же самую пробку, завести мотор и прогреть до температуры примерно в 90 градусов. Когда антифриз уходит в систему, его подливают до нужного уровня. Для усиления потока, увеличиваем обороты мотора машины. Операцию прекращаем, когда из обратки больше не идут пузыри.

Ещё одна модификация третьего варианта решения проблемы — как выгнать воздух из печки Нексия. Машину надо поставить на горку, уровень наклона которой составляет тридцать градусов. В этих целях можно использовать выезд из подземной автостоянки. Ставим автомобиль на ручник и заводим. Затем поднимаем крышку капота, снимаем крышку с расширительного бака, наливаем антифриз выше максимального уровня. Следующий шаг: повышаем обороты (за тросик), приблизительно на 3000–3500, второй рукой нужно прокачать патрубок, который идёт к печке. Внимательно смотрим за уровнем антифриза/тосола в бачке, при спаде доливаем в бачок. Пробка будет полностью удалена, когда уровень антифриза станет стабильным.

Ремонт вакуумного переключателя

Для ремонта вакуумного переключателя печки Нексия следует разобрать торпеду со стороны пассажира. Именно там находится блок управления печкой. Сразу необходимо снять консоль с магнитолой и решётки воздуховода, откручивая саморезы сверху и снизу.

Аккуратно вытащив блок управления, следует внимательно его рассмотреть. На блоке необходимо вытащить жёлтый провод, который крепится с помощью креплений белого цвета, и аккуратно вытащить крепление, повернув его по часовой стрелке. Затем следует снять крышку блока, для этого нужно отщёлкнуть 8 защёлок. По центру мы увидим небольшую круглую чёрную крышку, сняв которую увидим пружину и ещё две круглые крышки из пластмассы. Вся проблема в том, что эти две крышки плохо держатся друг на друге, поэтому и не работает вакуумник печки Дэу Нексия. Чтобы эти две крышки не съезжали друг с друга, их нужно приклеить любым клеем, который есть под рукой (клей «Момент», секундный клей или любой другой, который склеивает пластмассу). Блок управления затем нужно собрать и поставить на место в обратном порядке.

Есть ещё вариант ремонта вакуумного переключателя печки Нексия. Для этого также следует разобрать торпеду со стороны пассажира. В моторном отсеке есть распределитель, к которому подходят 2 вакуумные трубки, что создают давление. Если не работает переключение режимов, то, значит, не хватает давления. Элементы переключения режимов управляются вакуумом через три вакуумных блока. На эти блоки подаётся давление, и в результате меняются режимы обдува. Они находятся в торпеде со стороны пассажира. Тот блок, который отвечает за внутреннюю циркуляцию, находится около заслонки, возле вентилятора. Его и надо проверять. Для того чтобы появился режим «стекло-ноги», нужно переделать тяги.

Чтобы сделать режим «салон-стекло», нужно отключить оранжевый шланг и заглушить его место, сам шланг не глушится. Для включения этого режима нужно повернуть переключатель на панели в крайнее левое положение.

Дадим некоторые советы по правильной эксплуатации вакуума печки Нексия:

1. Если вы на долгое время оставляете автомобиль на стоянке, то регулятор обдува направляйте на лобовое стекло.
2. В зимнее время включать печку (крутить регулятор на панели) лучше после того, как хорошо прогреете автомобиль.
