Вентиляция, отопление и кондиционирование салона део нексия

Снятие блока управления

Чтобы снять блок управления сделайте следующее:

1. Демонтируйте декоративную панель вокруг всего блока управления. Она крепится на фиксаторах по кругу. Аккуратно поддевайте ее по периметру тонкой отверткой или банковской картой.
2. С помощью отвертки подденьте и отщелкните блок управления сверху и снизу и подтяните его к себе на пол сантиметра.
3. Отсоедините тросик, идущий от блока. Находится он в районе левой ноги переднего пассажира. Для этого понадобиться крестообразная отвертка. Саморез откручиваем, тросик отводим вправо.
4. Отсоедините колодку с проводами отщелкнув разъем как показано ниже.
5. Еще больше вытягиваем блок и отсоединяем еще одну колодку с проводами.
6. Вытягиваем блок вместе с тросиком, при этому блок перераспределения вакуума по патрубкам может остаться на месте или придется отсоединить его, отжав две защелки
7. Чтобы выдвинуть всю панель отсоедините пластиковый фиксатор, который находится в глубине, как показано ниже.

Теперь можно работать с самим блоком – разобрать, отремонтировать или заменить.

Подготовительный этап

Расположение предохранителя печки Иногда может перегореть предохранитель печки. Предохранитель печки имеет красный цвет и находится в монтажном блоке в панели приборов. Для его замены потребуется: Слева от руля найти нишу блока предохранителей. Снять крышку с блока.

Daewoo Nexia 2011, 109 л. с. — поломка

Ставим машину в горку перед выше чем зад , ставим на ручник, заводим. Открываем капот, снимаем крышку с расширительного бачка.

Доливаем антифриз выше MAX. Поднимаем обороты примерно на за тросик , другой рукой прокачиваем патрубок идущий к печке.

При этом поглядываем за уровнем в бачке — если будет падать, то доливаем. Делаем указанную процедуру до тех пор, пока уровень в бачке не перестанет падать. Это может привести к тому, что воздухозаборная заслонка просто перестанет открываться и нормальная циркуляция тёплого воздуха в салоне нарушится.

Для устранения проблемы водителю придётся приобретать новый вакуумный переключатель, так как по отдельности крепёжные планки для него не продаются. Разрушение подшипников электромотора Как уже говорилось выше, центральный вал отопительного электромотора с крыльчаткой подвешен на двух шариковых подшипниках, которые со временем могут разрушиться. Если это произошло, то водитель после включения печки услышит характерный скрип, постепенно переходящий в громкий скрежет.

Решить проблему можно только заменой печного электромотора, поскольку подшипники к нему по отдельности не продаются.

Ремонт печки daewoo Nexia за 100 рублей, сделай сам!

После этого заслонки опускаются в крайнее нижнее положение. В результате доступ горячего воздуха к ногам пассажира и водителя перекрывается практически полностью. Проблема решается снятием бардачка и заменой вакуумного переключателя.

Кнопки этого модуля выходят из строя довольно редко. Однако необходимость снять блок управления может возникнуть при поломке вакуумного переключателя, о котором упоминалось выше. Ничего сложного в демонтаже блока нет, и для работы понадобится только плоская отвёртка. Жар костей не ломит Частенько владельцам данной популярной модели приходится разбираться с проблемой: Причем, если машина более-менее новая, то еще — куда не шло.

А если авто прошло энное количество километров, отопление, особенно в холодные русские зимы, становится все хуже и хуже, и уже не идет ни в какое сравнение, к примеру, с той же вазовской классикой.

Это не есть хорошо, и данный огрех можно попытаться исправить своими руками, конечно же, при условии, что сам механизм обогревающего салон агрегата работает исправно, а ОЖ залита в систему, как положено и в нужном количестве.

Почему плохо греет печка на Daewoo Nexia? Профессиональные ремонтеры выделили несколько основных причин такого рода неполадки, которые и разберем с вами подробно в нашей статье.

Но в начале, если настали холода, а ваша печка на Нексии греет еле-еле — проведем небольшой тест-эксперимент.

Опции темы

Поиск по теме

Неполное закрытие заслонки подачи холодного воздуха

Распространенная поломка, из-за которой в автомобиле Daewoo Nexia печка плохо греет, заключается в работе заслонки. Она перекрывает доступ воздуха к радиатору. Заслонка стоит перед ним. А для того чтобы холодный воздух подавался к теплообменнику, деталь должна быть поднята. Она управляется при помощи тросового привода. Если он будет работать с люфтом, то заслонка под воздействием собственного веса приоткроется — сквозь щель будет поступать холодный воздух снаружи. Этот зазор будет невелик. Но его достаточно, чтобы значительно охладить поступающий в салон воздух.

При переводе управляющей ручки в положение “тепло” не должно быть свободного хода. Если же люфта нет, но и ожидаемого эффекта тоже не наблюдается, придется провести проклейку кромки этой заслонки при помощи D-образного уплотнителя. Для этого надо демонтировать нижний кожух радиатора, предварительно сняв нижнюю часть консоли, частично отсоединить радиатор, отодвинув его немного вниз. Кромку заслонки можно только нащупать. Доступ к ней затруднен, однако эффект от такой работы гарантирован. Попутно можно проклеить остальные части корпуса отопителя, а также сам теплообменник по периметру, чтобы не было щелей.

Расположение предохранителя печки

Иногда может перегореть предохранитель печки. В отличие от большинства автомобилей, блок предохранителей на «Дэу Нексия» расположен не в подкапотном пространстве, а в салоне. Предохранитель печки имеет красный цвет и находится в монтажном блоке в панели приборов. Для его замены потребуется:

1. Слева от руля найти нишу блока предохранителей.
2. Снять крышку с блока.
3. Используя информацию о назначении каждого элемента на внутренней стороне крышки, найти красный предохранитель номиналом 10А и вытащить его щипцами для осмотра.

На крышке блока размещена подробная схема расположения предохранителей

Таблица: назначение предохранителей автомобиля «Дэу Нексия»

Обозначение предохранителя	Номиналь­ный ток, А	Назначение предохранителей
F1	10	ЭБУ (цепь от батареи)
F2	10	Лампы габаритного света, фонари освещения номерного знака
F3	10	FlaflyBHafl подушка безопасности
F4	20	Дальний свет фар
F5	10	Левая фара (ближний свет) Электропривод регулятора направления светового пучка левой фары
F6	10	Правая фара (ближний свет) Электропривод регулятора направления светового пучка правой фары
F7	30	Электробензонасос топливные форсунки
F8	20	Указатели поворота, аварийная сигнализация, сигналы торможения
F9	30	Стеклоочиститель ветрового стекла
F10	10	Привод крышки лючка горловины топливного бака, АБС, иммобилайзер
F11	10	Реле включения электромагнитной муфты компрессора кондиционера
F12	30	Электродвигатель вентилятора системы охлаждения (низкая скорость)
F13	20	Лампы света заднего хода, цепь генератора, комбинация приборов, предохранитель прикуривателя, звуковой мелодичный сигнал
Fi4	30	Звуковой сигнал, реле включения электродвигателя вентилятора системы охлаждения (высокая скорость)
F15	20	Часы с индикацией, плафон освещения салона Фонарь освещения багажника, электродвигатель привода антенны
F16	30	Моторедукторы стеклоподъемников
F17	10	Автомагнитола (цепь от замка зажигания)
F18	30	Управление замком крышки багажника, таймер электрообогрева заднего стекла, система центральной блокировки замков дверей, автомагнитола (цепь от батареи)
F19	30	Реле электровентилятора отопителя

Схема наглядно демонстрирует расположение предохранителей авто

Дуем холодным

Если печка не работает, т.е. идет только холодный воздух, то причины этому могут быть следующие:

Рычаг заслонки («Холод», «Тепло») находится в неправильном положении

Проверьте, не забыли ли вы его переключить в положение «Холод». Если заслонка закрыта, то в салоне будет холодно даже при включенном вентиляторе.

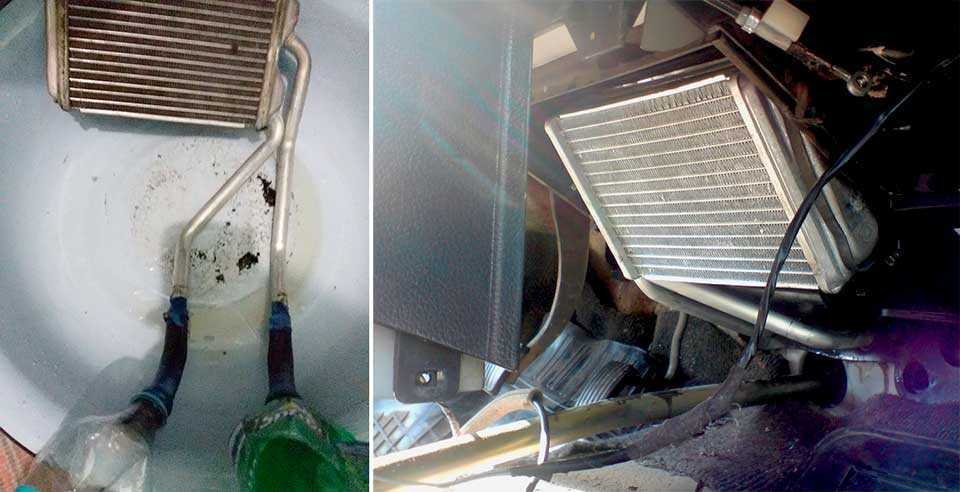

Забит радиатор отопителя

Промойте внутри и снаружи (при необходимости). Для этого: слейте 3 л ОЖ из радиатора двигателя (не забудьте окрутить крышку расширительного бочка). Снимите шланги с радиатора отопителя и продуйте последний с двух сторон воздухом под давлением не менее 3 атмосферы или промойте чистой водой (сначала холодной, а потому горячей).

Так же используйте специальную автохимию для промывки системы или замените узел целиком. Читайте тут — как промыть систему охлаждения двигателя.

Если возникла необходимость заменить патрубки, то вот их артикулы:

1. Обратка — артикул 96179610.
2. Подача — артикул 96148970.

Вышел из строя термостат

Система отопления устроена так, что функционировать она начинает сразу же после запуска двигателя (если включена печка). Т.е. завели авто, включили печку и по мере прогрева двигателя будет поступать тепло в салон.

По причине залегания клапана термостата в определенном положении антифриз может постоянно двигаться по большому кругу. Время прогрева двигателя увеличивается, печка тоже будет включаться в работу с запозданием.

Решение – замена термостата. Штатный термостат на Дэу Нексия на 87С. Некоторые ставят на 92С. Этим увеличивается время движения ОЖ по малому кругу, тем самым радиатор отопителя будет прогреваться лучше.

Термостат на 97С лучше не ставить, так как придется перепрошивать ЭБУ.

Заклинило заслонку в положение «Тепло»

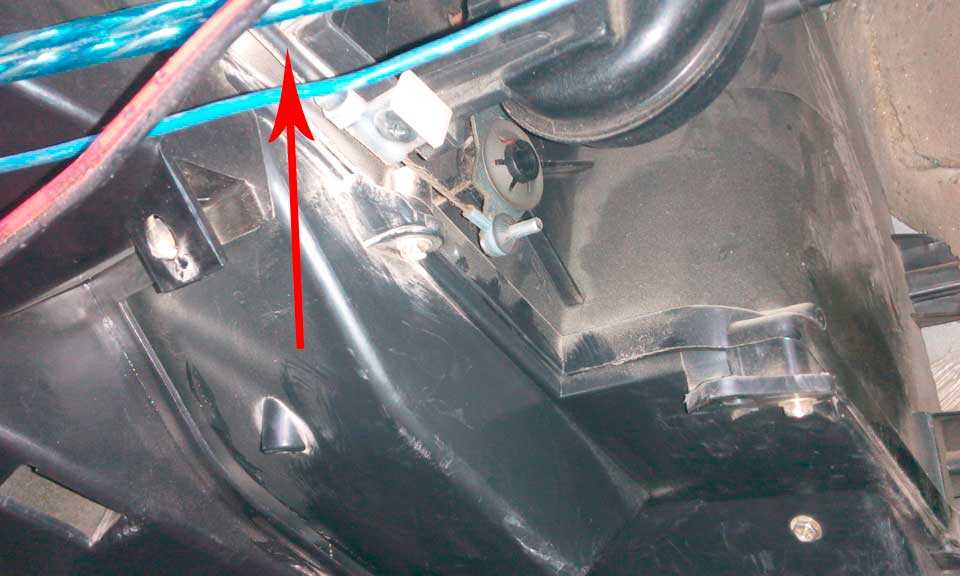

При этом сам тросик может ходить без заеданий. Снимите кожух, который находится возле двигателя (за радиатором), а не со стороны салона и проверьте как реагирует заслонка на попытку ее сдвинуть с помощью рычажка.

Если ее заклинило и нет времени или возможности устранять проблему, проверните заслонку в положение «Холод» вручную и застопорите саморезом. В дальнейшем скорее всего придется менять растянутый тросик.

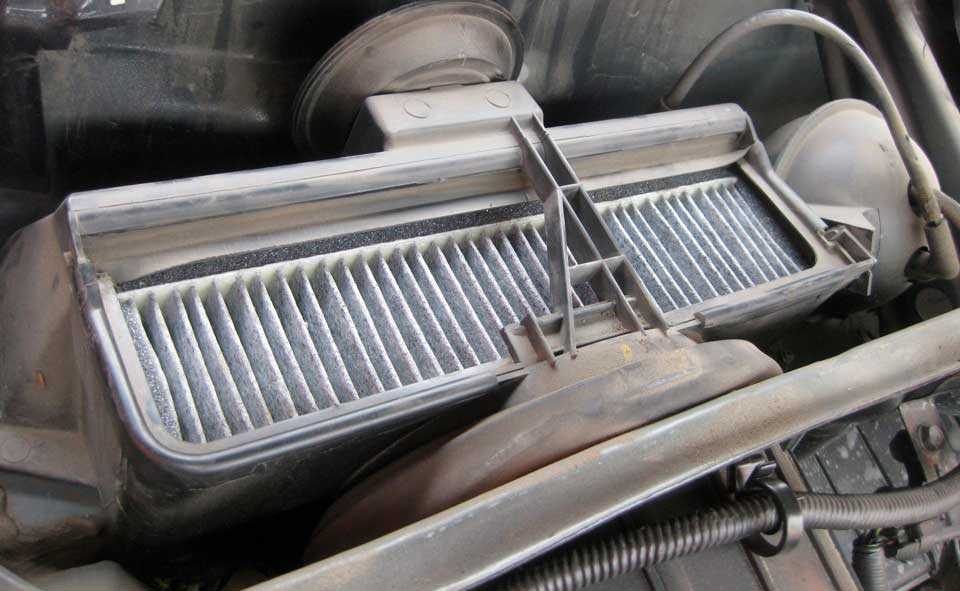

Забит салонный фильтр

В Дэу Нексия стоит угольный салонный фильтр, который сильно гигроскопичен.

Когда он загрязнен, скопившаяся в нем влага на минусовой температуре замерзает и фильтр не пропускает воздух. Замените элемент, должно помочь.

Проверяем заслонку на горячий и холодный воздух

Прогреваем двигатель и глушим его. Переключаем регулятор температуры в самое левое положение (синяя полоска) и тут же резко переводим его в крайнее правое положение (короткая красная полоска).

Если заслонка печки работает, то будет слышен характерный хлопок (заслонка закрылась). Если хлопка нет, проверьте рычаг переключения «Холод», «Тепло». Он должен доходить до упора.

Если не доходит, то укоротите тросик.

Как установить причину неисправности

Схема расположение предохранителей

Без наличия опыта в обслуживании технического средства диагностировать источник поломки крайне сложно. Для объективности результатов обратитесь в мастерскую.

При самостоятельном осмотре рекомендуем сузить границу поиска, путем группирования поломки «по признакам».

1. Проверить механизмы на электрическую составляющую: вентилятор неподвижен при активации включателя, вентилятор работает нестабильно, рывками;
2. Механическая причина: печка Дэу Нексия дует холодным воздухом, недостаточный обдув, слабый воздушный поток.

Для ремонта устанавливаем машину на ровную платформу, можно на смотровую яму для удобства диагностики. Фиксируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз, переводим кулису в положение первой передачи.

Запускаем двигатель, поочередно включаем рычаги блока печного отопления. Данным действием мы исключаем (подтверждаем) поломку в электрической цепи. Предположим, что неисправный предохранитель.

Рекомендуем: Замена гидрокомперсаторов на 16-ти клапанной ВАЗ-2112 своими руками

Замену проводим самостоятельно, без обращения в мастерскую. В соответствии с данными руководства по эксплуатации, предохранитель, отвечающий за отопление расположен под индексом «F12». Извлекаем его, вставляем новый, работа завершена.

Модуль предохранителей расположен за приборной панелью, в левой стороне. Доступ со стороны водительского места.

Устройство системы отопления ДЭУ Нексия

Чтобы разобраться в причинах поломки печки важно знать ее конструктивные особенности, из каких элементах она состоит и где находится ее «ахиллесова пята». Также важно знать общее устройство системы отопления и кондиционирования автомобиля

Системы отопления, вентиляции и кондиционирования Дэу Нексия расположены в одном блоке. Последний скрыт за панелью приборов.

В блоке расположены следующие элементы (смотрите схему ниже):

1. Электропривод вентилятора.
2. Теплообменники отопителя и кондиционера.
3. Два короба подачи воздуха к соплам обдува лобового стекла и такое же количество коробов для подачи воздуха к левым и правым вентиляционным соплам.
4. Верхний воздуховод, расположенный по центру.
5. Механизмы, рычаги, пневмошланги управления распределения воздушных потоков, привода заслонки регулировки температуры.

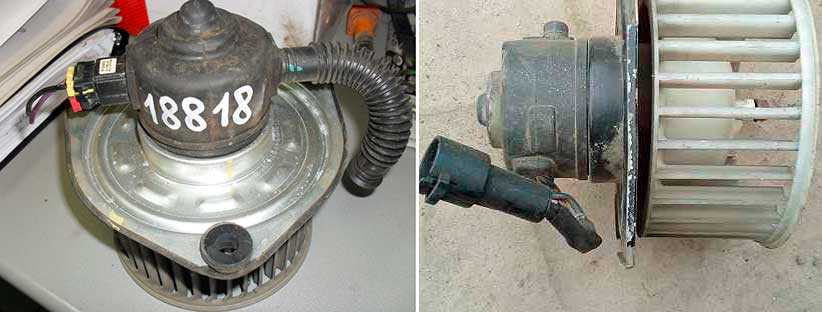

Электропривод вентилятора является одним из основных элементов системы характеристики которого важно знать (ремонт, замена и т.д.):

1. Тип – центробежный.
2. Напряжение 12В.
3. Сила тока – до 20А.
4. Высота лопастей – 68 мм.
5. Диаметр крыльчатки – 148 мм.
6. Обороты в минуту – 3600.

Стоит упомянуть и про панель управления, на которой расположены:

1. Рукоятка переключения в 1,2,3,4 режимы работы вентилятора.
2. Кнопки включения кондиционера и режимов рециркуляции воздуха.
3. Рукоятки регулировки температуры воздуха и распределения его потоков.
