Замена сцепления Daewoo Nexia инструкция с фото
Ремонт и замена сцепления Дэу Нексия довольно трудоемкая операция, которая потребует снятия коробки передач. Замену сцепления Daewoo Nexia лучше проводить на яме или эстакаде. Под двигатель необходимо будет предусмотреть установку упора. Для работы понадобится не только стандартный набор инструментов, но и специальная оправка для центрирования диска сцепления. Без этой оправки заменить сцепление не получится, ведь без правильной центровки просто не получится вставить первичный вал КПП в корзину.
1. Снимаем аккумуляторную батарею.
2. Ослабив затяжку болта клеммного соединения тяги управления коробкой передач с входным валом привода выводим вал привода из отверстия тяги.
3. Отсоединяем колодку проводов от выключателя света заднего хода.
4. Отсоединяем колодку жгута проводов от датчика скорости автомобиля.
5. Снимаем наконечник шланга с рабочего цилиндра сцепления. При этом во избежание утечки рабочей жидкости из бачка гидропривода сцепления пережимаем шланг гидропривода сцепления.
6. Снимаем левый грязезащитный щиток моторного отсека.
7. Снизу автомобиля головкой «на 13» ослабляем десять болтов крепления нижней крышки картера коробки передач и сливаем масло в подставленную емкость.
8. Снимаем приводы передних колес.
9. Перед отворачиванием болтов крепления картера сцепления к блоку цилиндров двигателя помечаем их расположение. Это упростит последующий монтаж коробки передач, поскольку болты по диаметру и длине стержней разные.
10. В верхней части картер сцепления крепится к блоку цилиндров тремя болтами.
Для наглядности показываем расположение болтов верхнего крепления картера сцепления на демонтированном силовом агрегате.
11. Со стороны поддона картера двигателя головкой «на 19» отворачиваем два болта нижнего крепления картера сцепления к блоку цилиндров, а головкой «на 14» — три болта нижнего крепления картера сцепления к поддону картера.
12. Со стороны коробки передач головкой «на 19» отворачиваем еще один болт нижнего крепления картера сцепления к блоку цилиндров, а головкой «на 14» ослабляем затяжку болта нижнего крепления картера сцепления к поддону картера двигателя.
13. Подставив упор под коробку передач, отворачиваем два болта крепления левой опоры силового агрегата к лонжерону.
14. Головкой «на 14» отворачиваем болт крепления кронштейна левой опоры силового агрегата к картеру коробки передач.
15. Через окна в кронштейне отворачиваем еще два болта его крепления.
16. Снимаем кронштейн вместе с подушкой.
17. Подставляем еще один упор под поддон картера двигателя.
18. Отсоединяем заднюю опору силового агрегата от кузова.
19. Отводим коробку передач от двигателя и снимаем ее вместе с задней опорой силового агрегата.
При снятии или установке коробки передач нельзя опирать первичный вал коробки на лепестки нажимной пружины кожуха сцепления, чтобы их не повредить.
Для замены сцепления Дэу Нексия проводим следующий порядок действий.
Головкой «на 11» отворачиваем шесть болтов крепления кожуха сцепления к маховику. От проворачивания коленчатый вал удерживаем отверткой, вставленной между зубьями маховика и опирающейся на болт, вставленный в отверстие поддона картера. Болты отворачиваем равномерно, не более чем на один оборот каждый, чтобы не деформировать диафрагменную пружину кожуха сцепления. Далее смотрим фото процесса.
Снимаем кожух (корзину сцепления) вместе с ведомым диском.
Устанавливая сцепление, ориентируем ведомый диск выступающей частью ступицы в сторону кожуха и вставляем центрирующую оправку в отверстие ведомого диска.
Вводим оправку в отверстие коленчатого вала и в этом положении закрепляем кожух сцепления, равномерно (по одному обороту за проход) затягивая болты.
Центрирующая оправка для Нексии имеет следующие размеры, смотрим фото ниже. Оправку можно выточить на токарном станке из металла, дерева, пластмассы или собрать ее из двух инструментальных головок с подходящими диаметрами и длине.
Некоторые производители комплекта сцепления предлагают пластиковую оправку в качестве бонуса и вкладывают в коробку с новым сцеплением.
При определенном желании замена сцепления своими руками на Daewoo Nexia вполне возможна. Тем более эту операцию, при умеренном стиле езды, необходимо проводить довольно редко.
Процесс снятия КПП Дэу Ланос
- Заезжаем на смотровую яму. Глушим машину. Включаем ручной тормоз.
- Демонтируем защиту двигателя и боковые колесные щитки.

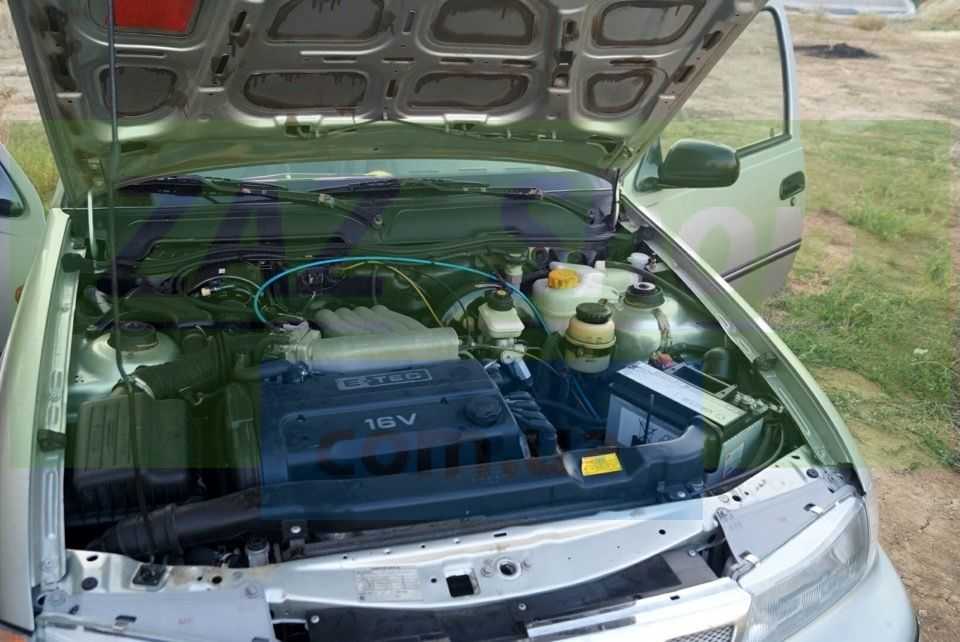

Открываем капот. Кстати, капот лучше вообще снять, чтобы он не мешал удерживать талям двигатель и КПП под натягом.
При помощи подъемного троса и тали создаем небольшой натяг двигателя. Трос можно продеть в проушину ремонтного болта корпуса двигателя, который и предназначен для этой цели.
Отсоединяем клеммы от аккумулятора (начинать нужно с «–») и достаем АКБ, чтобы не мешался.
Откручиваем воздуховод.
Снимаем ведомую шестерню привода спидометра (ее удерживает 1 болт).
Ослабляем крепеж на передних колесах и ступичные гайки (на правой и левой сторонах).
Вывешиваем перед авто на домкратах и подставляем страхующие упоры.
- Снимаем колеса (правое и левое).
- Размыкаем соединения шаровых опор на правом и левом колесах. То есть нужно открутить гайку шаровой и выпрессовать шаровую опору. Эти же процедуры проводятся и на противоположном колесе.
- Откручиваем до конца ступичные гайки.

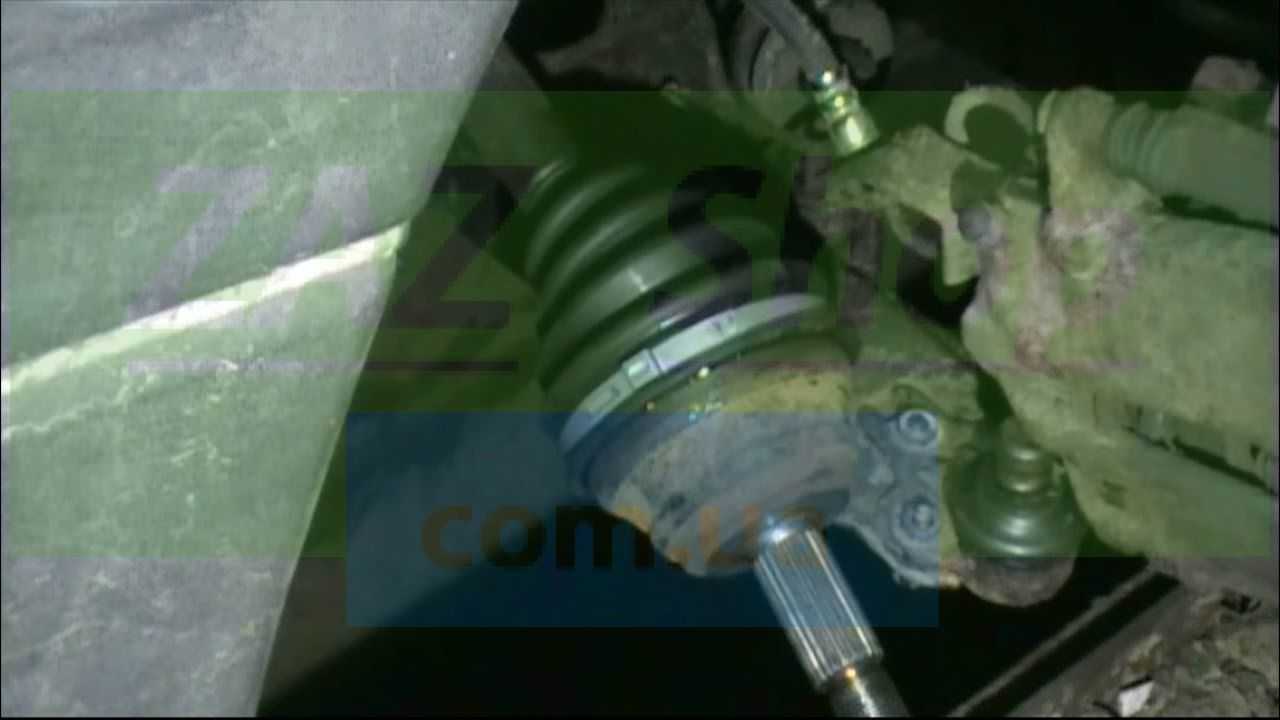

- Выводим из зацепления ступицы наружную часть ШРУСа (на правом и левом колесах).
Достаем правую и левую полуоси ШРУСа. Конец каждого вала ШРУСа оснащен стопорным колечком, которое удерживает полуось. Если полуось не поддается демонтажу, то ШРУС следует провернуть, так как колечко, по всей видимости, заклинило в посадочном месте.
Ослабляем болты на поддоне картера КПП и спускаем все масло.
Откручиваем гидропривод сцепления. Перед этим желательно пережать шланг, чтобы из расширительного бачка не вытекала рабочая жидкость.
Размыкаем тягу управления коробкой переда. Но перед этим крайне желательно промаркировать положение вала, чтобы при сборке избежать процесса регулировки этого механизма.
Верхняя часть корпуса КПП крепится к блоку цилиндров 3 болтами. Выкручиваем крепеж. Их крайне желательно промаркировать, какой откуда, так как все они имеют разную длину. Болт №1 находится под катушкой зажигания. Болт №2 прикрыт проводящей трубой насоса охлаждающей жидкости. Чтобы подвинуть трубу, нужно с задней стороны двигателя вывернуть болт крепления трубопровода ОЖ к блоку цилиндров. Болт №3 дополнительно крепит жгут проводов.
Со стороны поддона картера двигателя откручиваем 5 болтов крепления корпуса КПП к блоку цилиндров.
Со стороны КПП откручиваем еще 2 болта крепления корпуса коробки передач к блоку цилиндров.
- Обматываем тросом КПП и создаем натяг 2-ой талью. Как альтернатива, можно подставить упор под КПП. То есть нужно сделать так, чтобы коробка передач не упала в яму со свистом, когда будут откручиваться главные крепежные болты.
- Откручиваем 2 крепежных болта левой опоры к ланжерону.
Откручиваем 3 болта крепления левой опоры двигателя к картеру КПП.
Извлекаем кронштейн вместе с подушкой.
Отсоединяем заднюю опору двигателя от кузова. Двигатель должен быть под натягом грузоподъемной тали .
Теперь КПП можно отвести в сторону и спустить.
Все, коробка переключения передач демонтирована. КПП можно передавать на ремонт.
Процесс замены
Процесс замены сцепления на Нексия почти идентичный всем остальным автомобилям корейского происхождения, поскольку все имеют похожие конструктивные особенности. Как Чтобы заменить конструктивный элемент потребуется яма или подъемник, а также набор определённого инструментария.
Итак, рассмотрим, какая последовательность действий, чтобы заменить сцепление на Нексия:
- Сбрасываем клемму-минус с аккумуляторной батареи.
- При помощи приготовленного набора инструментов демонтируем болты, что крепят КПП к силовому агрегату, и отсоединяем элементы. Стоит быть предельно аккуратным, чтобы не повредить другие конструктивные элементы.
Сначала необходимо снять коробку переключения передач (КПП). Перед снятием КПП нужно снять оба вала привода передних колес. Демонтировать аккумулятор. Затем необходимо слить масло с коробки передач. Далее следует освободить рабочий цилиндр и отвести его в сборе с кронштейном в сторону. Затем нужно освободить КПП от крепления к двигателю. Далее нужно освободить кожух маховика. Затем следует снять опору силового агрегата. Теперь демонтируется КПП.
Рассоединив две важнейшие детали можно увидеть комплект сцепления. Прежде всего, необходимо провести наружный осмотр корзины, а точнее ее лепестков на предмет износа. Но, как показывает практика, комплект сцепления на Нексия необходимо менять полностью. Это экономически выгодно, а к тому же намного удобнее.
Затем нужно решить вопрос по поводу нажимного. Если принято решение его не менять, то необходимо сделать пометку маркером или краской на его кожухе, отметив, как он расположен по отношению к маховику. Это делается для того, чтобы после установки была сохранена прежняя балансировка. Далее, вставив в маховик монтажную лопатку или отвертку, нужно зафиксировать его так, чтобы он не проворачивался. Затем необходимо выкрутить шесть болтов, с помощью которых нажимной диск крепится к маховику.
Откручиваем крепления кожуха сцепления.
Выкручивать болты следует равномерно, делая по два оборота ключом на каждом болту, двигаясь по кругу. Когда будут выкручены все болты, нужно аккуратно демонтировать с маховика корзину сцепления и ведомый диск. Перед тем, как установить новый комплект, следует проверить, чтобы ведомый диск свободно передвигался по шлицам первичного вала КПП. Если он ходит туго, необходимо найти причины неисправностей и устранить их, или выполнить замену дефектных деталей. Далее нужно нанести тугоплавкую смазку на шлицы ступицы. Теперь можно устанавливать новое изделие. Сначала, используя оправку, следует смонтировать ведомый диск.
- Фиксируем коленчатый вал, зафиксировав маховик.
- Вынимаем корзину и диск.
Далее устанавливается кожух нажимного диска. При этом, если наносились метки, их нужно совместить. После совмещения меток необходимо закрутить болты, которыми прикручен нажимной диск к маховику. Болты следует закручивать поочередно: каждый болт по одному повороту ключа с усилием 15 Нм, передвигаясь по кругу от болта к болту. Таким образом, закручиваем все шесть креплений. При монтаже ведомого диска, надпись должна быть развернута к маховику. Далее можно удалять оправку и устанавливать КПП на прежнее место.
- После установки следует проверить работоспособность узла.
Замена сцепления Daewoo Nexia инструкция с фото
Ремонт и замена сцепления Дэу Нексия довольно трудоемкая операция, которая потребует снятия коробки передач. Замену сцепления Daewoo Nexia лучше проводить на яме или эстакаде. Под двигатель необходимо будет предусмотреть установку упора. Для работы понадобится не только стандартный набор инструментов, но и специальная оправка для центрирования диска сцепления. Без этой оправки заменить сцепление не получится, ведь без правильной центровки просто не получится вставить первичный вал КПП в корзину.
Для снятия коробки передач Daewoo Nexia предстоит проделать большую работу.
1. Снимаем аккумуляторную батарею. 2. Ослабив затяжку болта клеммного соединения тяги управления коробкой передач с входным валом привода выводим вал привода из отверстия тяги. 3. Отсоединяем колодку проводов от выключателя света заднего хода. 4. Отсоединяем колодку жгута проводов от датчика скорости автомобиля. 5. Снимаем наконечник шланга с рабочего цилиндра сцепления. При этом во избежание утечки рабочей жидкости из бачка гидропривода сцепления пережимаем шланг гидропривода сцепления. 6. Снимаем левый грязезащитный щиток моторного отсека. 7. Снизу автомобиля головкой «на 13» ослабляем десять болтов крепления нижней крышки картера коробки передач и сливаем масло в подставленную емкость. 8. Снимаем приводы передних колес. 9. Перед отворачиванием болтов крепления картера сцепления к блоку цилиндров двигателя помечаем их расположение. Это упростит последующий монтаж коробки передач, поскольку болты по диаметру и длине стержней разные. 10. В верхней части картер сцепления крепится к блоку цилиндров тремя болтами. Для наглядности показываем расположение болтов верхнего крепления картера сцепления на демонтированном силовом агрегате. 11. Со стороны поддона картера двигателя головкой «на 19» отворачиваем два болта нижнего крепления картера сцепления к блоку цилиндров, а головкой «на 14» — три болта нижнего крепления картера сцепления к поддону картера. 12. Со стороны коробки передач головкой «на 19» отворачиваем еще один болт нижнего крепления картера сцепления к блоку цилиндров, а головкой «на 14» ослабляем затяжку болта нижнего крепления картера сцепления к поддону картера двигателя. 13. Подставив упор под коробку передач, отворачиваем два болта крепления левой опоры силового агрегата к лонжерону. 14. Головкой «на 14» отворачиваем болт крепления кронштейна левой опоры силового агрегата к картеру коробки передач. 15. Через окна в кронштейне отворачиваем еще два болта его крепления. 16. Снимаем кронштейн вместе с подушкой. 17. Подставляем еще один упор под поддон картера двигателя. 18. Отсоединяем заднюю опору силового агрегата от кузова. 19. Отводим коробку передач от двигателя и снимаем ее вместе с задней опорой силового агрегата.
При снятии или установке коробки передач нельзя опирать первичный вал коробки на лепестки нажимной пружины кожуха сцепления, чтобы их не повредить.
Для замены сцепления Дэу Нексия проводим следующий порядок действий. Головкой «на 11» отворачиваем шесть болтов крепления кожуха сцепления к маховику. От проворачивания коленчатый вал удерживаем отверткой, вставленной между зубьями маховика и опирающейся на болт, вставленный в отверстие поддона картера. Болты отворачиваем равномерно, не более чем на один оборот каждый, чтобы не деформировать диафрагменную пружину кожуха сцепления. Далее смотрим фото процесса.
Снимаем кожух (корзину сцепления) вместе с ведомым диском.
Устанавливая сцепление, ориентируем ведомый диск выступающей частью ступицы в сторону кожуха и вставляем центрирующую оправку в отверстие ведомого диска.
Вводим оправку в отверстие коленчатого вала и в этом положении закрепляем кожух сцепления, равномерно (по одному обороту за проход) затягивая болты.
Центрирующая оправка для Нексии имеет следующие размеры, смотрим фото ниже. Оправку можно выточить на токарном станке из металла, дерева, пластмассы или собрать ее из двух инструментальных головок с подходящими диаметрами и длине.
Некоторые производители комплекта сцепления предлагают пластиковую оправку в качестве бонуса и вкладывают в коробку с новым сцеплением.
При определенном желании замена сцепления своими руками на Daewoo Nexia вполне возможна. Тем более эту операцию, при умеренном стиле езды, необходимо проводить довольно редко.
