Неисправная катушка зажигания на автомобиле Daewoo: чинить или менять — вот в чем вопрос

Не знаете, как заменяется катушка зажигания Дэу Нексия? Хотя эта деталь не относится к числу тех, которые выходят из строя чаще всего, каждому владельцу автомобиля стоит это уметь. Все о данном устройстве в автомобилях Нексия и Дэу Матиз вы узнаете в нашей статье.

В автомобилях Дэу Нексия устанавливаются двухвыводные катушки: или 3012.3705, или 406.3705. Это достаточно надежные устройства, которые, тем не менее, иногда выходят из строя.

Проблемой также является расположение данного устройства в Матизах и некоторых других моделях данной марки. Она находится под дворниками из-за чего при поливе стекла, жидкость попадает на устройство. Из-за этого она почти всегда сырая в сложных погодных условиях. Подобное расположение и излишняя влажность и являются обычной причиной неисправностей у данной детали.

Как проверить катушку зажигания?

Модель на 16 клапанов

Самый простой способ проверить работоспособность следующий:

  • необходимо снять ее и положить таким образом, чтобы высоковольтный выход находился внизу;
  • установите тестер на максимальный диапазон;
  • теперь подсоедините его к контакту нижнего правого разъема и корпусу катушки;
  • сопротивление должно быть очень велико, даже выходить за пределы шкалы – если не так, деталь нуждается в замене.

Это наиболее простой и удобный способ проверить катушку на 8 клапанов, не требующий особых знаний и умений.

Характерные неисправности узла и способы их исправления

Модель на 8 клапанной Дэу Нексия практически неразборная, из-за чего большинство неисправностей невозможно устранить. В большинстве случаев необходимо ее заменить.

Наиболее распространенной проблемой является слипание первичной или вторичной обмотки. Возникновение такой проблемы можно обнаружить по слишком большому напряжению на выходе с детали.

Также, проблемы могут возникнуть из-за пробоя массы, обычно через кронштейн крепления к корпусу. В этом случае, также необходимо заменить устройство.

В видео ниже виден процесс пробития на массу (автор ролика — V pandex).

Инструкция по замене

Высоковольтные провода

Демонтаж старой детали и установка новой производится всего в несколько простых этапов:

  • вначале, отсоедините колодки с проводами от первичной и вторичной обмотки;
  • выверните два болта крепления катушки к крышке блока;
  • затем снимите сами болты вместе с планкой;
  • теперь можно извлечь старую катушку;
  • установка новой детали осуществляется в порядке, обратном снятию.

Из инструментов будет нужен только ключ на «12» для выкручивания болтов.

Фотогалерея «Новая деталь и нюансы ее установки»

1. Новая модель 2. Отсоединение колодки проводов 3. Местоположение детали в автомобиле

Прежде чем заменять катушку, рекомендуется проводить ее полное тестирование, чтобы убедиться в том, что проблема именно в ней. Стоимость детали, даже китайской, достаточно высока – от 650 рублей, поэтому лучше все лишний раз проверить.

В конце подключения проверьте провода, а за тем попробуйте запустить 8 клапанный двигатель. Может потребоваться заново выставить момент зажигания, но в большинстве случаев с этим проблем не случается.

Особенности

Владельцы автомобилей с этим двигателем отмечают интересный звук работы – трехцилиндровый агрегат работает на слух подобно мотоциклетному. Хотя развиваемая мощность кажется небольшой, ее вполне достаточно, чтобы придать легкой (менее тонны) машине достойную динамику.

БЦ в F8CV сделан из чугуна методом литья, а ГБЦ, как уже упоминалось, алюминиевая. На каждый из трех цилиндров приходится по два клапана. Распределительный вал имеет верхнее размещение и располагается в постели ГБЦ.

Газораспределительный механизм приводится в действие ремнем.

Коленвал стоит на четырех опорах в блоке цилиндров. Он имеет тенденцию к износу, для возвращения характеристик допускается его шлифовка с установкой ремкомплектов вкладышей соответствующего размера.

Гильзы блока цилиндров также изнашиваются, допускается их расточка. При невозможности таковой делается перегильзовка или замена блока цилиндров. Изношенные поршни (или новые, под расточенные гильзы) меняются на новые, соответствующих размеров, ремкомплекты имеются в широкой продаже.

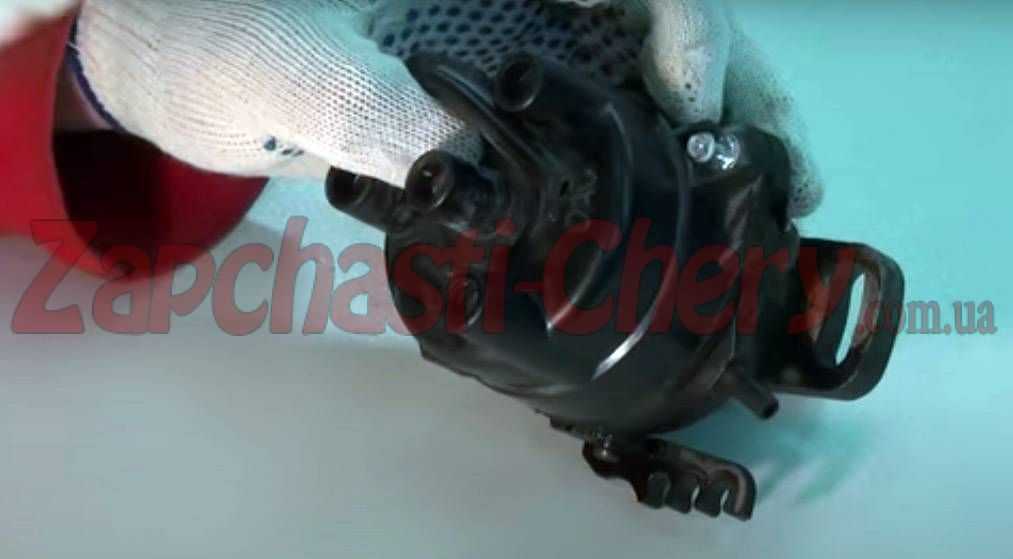

Снимаем трамблер на Дэу Матиз

Напомним, трамблер на Дэу Матиз, крепится не в классическом вертикальном положении, а в горизонтальном. Итак, приступим:

поднимите капот; отсоедините плюсовую клемму от аккумуляторной батареи и выкрутите 3 болтика заборника воздуха и воздушного фильтрующего элемента. Демонтируйте его. снимите патрубок (шланг), соединяющий дроссель и воздушный фильтр, перед его снятием отсоедините два небольших патрубка которые входят в него; отсоедините от крышки распределителя зажигания высоковольтные кабеля, но перед этим нанесите метку их положения, например, маркером; снимите с прерывателя колодку с проводами; с помощью ключа-головки на 12 отверните болты прерывателя распределителя зажигания, и вытащите их; немного проворачивая прерыватель распределитель зажигания, потяните его на себя. В момент вытягивания трамблера, может политься моторное масло (приблизительно 100 грамм), чтобы не разлить масло, можно приподнять автомашину с помощью домкрата, чтобы масло перетекло в правую часть мотора

При демонтаже распределителя зажигания обратите внимание на концевик трамблера — его усики находятся не по центру, а с незначительным смещением. Поэтому при монтировании нового устройства, концевик поставьте в точно таком же положении;

  • поставьте новое распределительное устройство, заверните нижний болт крепления, но не до конца. Те же действия проделайте с верхним винтом.
  • подсоедините на место высоковольтные кабеля, при этом придерживаясь порядка их подсоединения. Последующие действия по сборке производятся в обратной последовательности. После того как трамблер будет установлен требуется выполнить регулировку холостого хода двигателя, а также зажигания. Если зажигание будет выставлено неправильно, признаки будут такими же, как при неисправном трамблере. Если все было выполнено верно, автомобиль будет функционировать исправно.

Тем не менее, для абсолютной уверенности, посетите СТО, пусть специалисты точно проверят углы опережения зажигания, которые при установке трамблера могли сбиться. Автомобиль может потерять мощность, при большем потреблении бензина.

Источник

Как работает распределитель в системе зажигания Матиз

Бесконтактная система зажигания на трехцилиндровых моторах Дэу Матиз работает по такому же принципу, как и старая контактно-транзисторная. С той лишь разницей, что накопление и распределение электрической энергии выполняется транзисторным коммутатором и бесконтактным датчиком импульсов.

Ток высокого напряжения с катушки зажигания по высоковольтному проводу подавался на центральный разъем распределителя в крышке трамблера, а оттуда — на бегунок, который, поочередно замыкая контакты, раздавал высоковольтный ток каждому из трех цилиндров, обеспечивая искрообразование.

Распределитель зажигания еще можно встретить в каталоге запчастей Дэу Матиз первых выпусков.

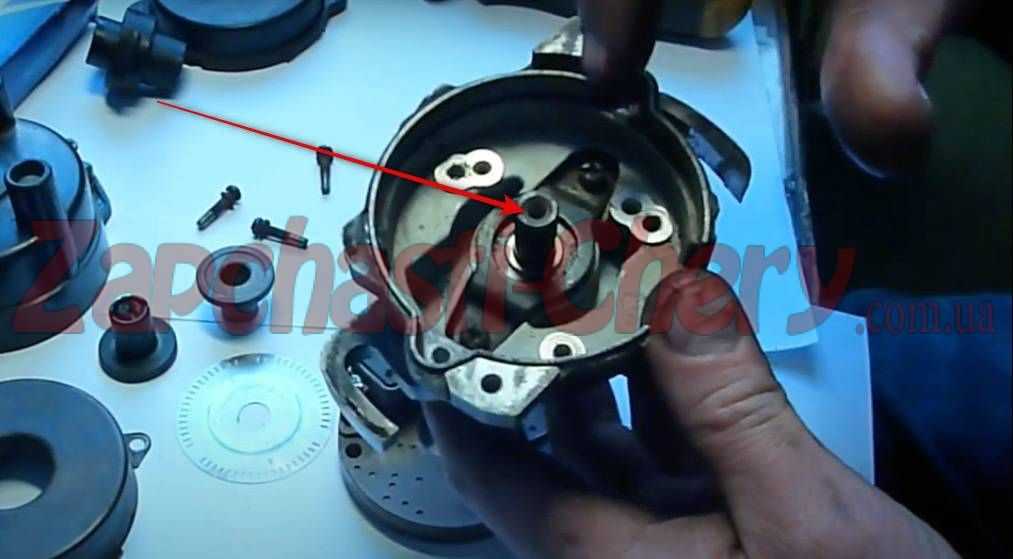

Он состоит он из таких основных компонентов:

Корпус (10). Выполнен из алюминиевого сплава, имеет два прилива с продолговатыми отверстиями для крепления к корпусу головки блока цилиндров и регулировки положения трамблера.

Вал (11) с муфтой (8) служат для передачи вращающего момента на механизм распределителя.

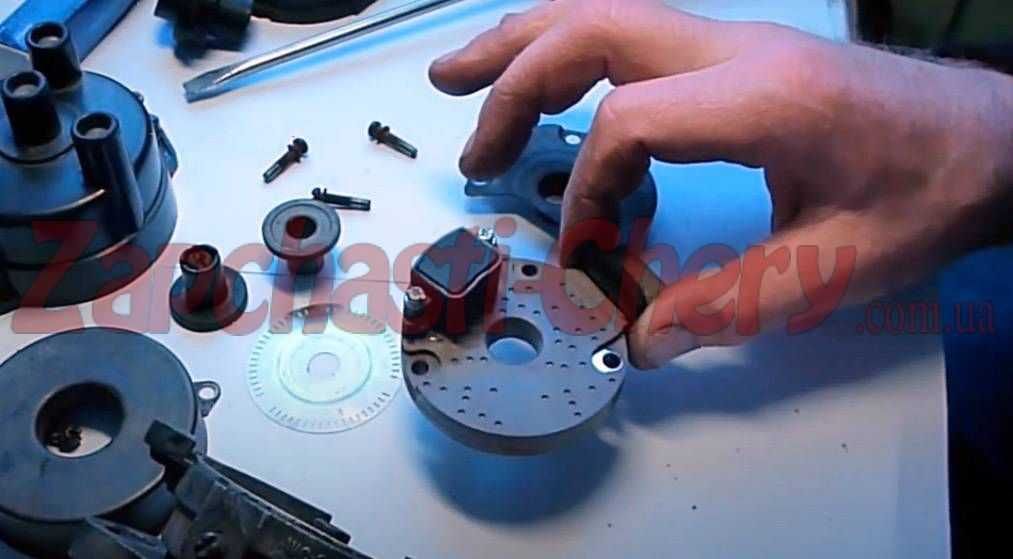

Оптический датчик (13). Предназначен для считывания позиции задающего диска 16, который определяет момент подачи искры.

Крышка трамблера (21). В пластиковой крышке вмонтированы контакты изнутри, а снаружи разъемы для подключения проводов высокого напряжения. Крепится двумя винтами к корпусу.

Бегунок (ротор) 19 надет на вал 11 и поочередно замыкает центральный провод от катушки зажигания с контактами одного из высоковольтных проводов каждого из цилиндров.

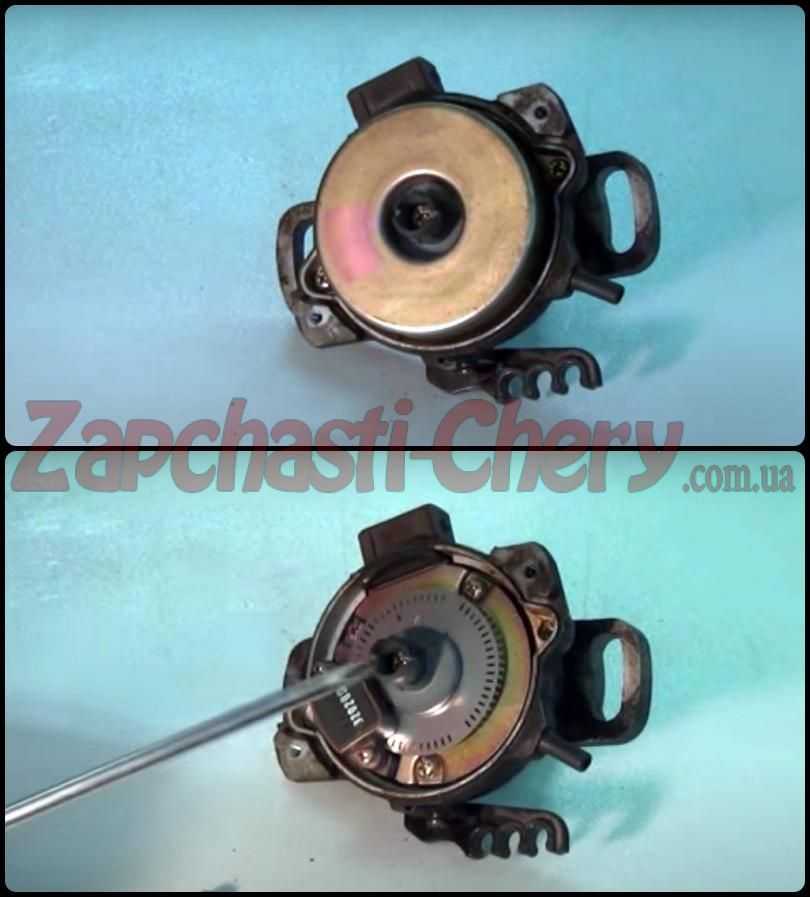

Кроме этого, под крышкой трамблера установлен защитный экран (18), который предохраняет оптический датчик и задающий диск от попадания влаги, грязи пыли.
