Daewoo Lanos Chevrolet Lanos

Предохранители

При отказе любого устройства или прибора, входящего в состав электрического оборудования вашего автомобиля, необходимо проверить прежде всего исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Для этого необходимо найти предохранитель (или предохранители), который защищает цепь отказавшего устройства или прибора. Если все предохранители в порядке, то причину неисправности необходимо искать в самом электрооборудовании. Необходимо заменить перегоревшие предохранители и проверить функционирование отказавших устройств автомобиля.

Блок предохранителей и реле в моторном отсеке

ПримечаниеСхема расположения предохранителей в блоке указана на крышке блока предохранителей.

Номер предохранителя/номинальный ток (А) Защищаемая цепь
F1/80 Различное электрооборудование
F2/30 Электрооборудование, работающее при повороте ключа в положение АСС и ON и отключающееся при повороте ключа в положение START
F3/30 Электрооборудование, работающее при повороте ключа в положение АСС, ON, START
F4/30 Вентилятор системы охлаждения двигателя
F5/30 Стеклоподъемники с электроприводом (если оборудовано)
F6/40 Не используется
F7/30 Обогрев заднего стекла
F8/30 Вентилятор системы вентиляции
F9/15 Передние противотуманные фары (если оборудовано)
F10/15 Топливный насос
F11/10 Звуковой сигнал
F12/10 Не используется
F13/25 Передние фары
F14/20 Наружное освещение
F15/10 Не используется
F16/20 Дальний свет передних фар
F17/10 Ближний свет передней левой фары
F18/10 Ближний свет передней правой фары
F19/10 Электрокорректор фар, стоп-сигнал, наружное освещение с левой стороны
F20/10 Стоп-сигнал, наружное освещение с правой стороны
R1 Звуковой сигнал
R2 Фары
R3 Не используется
R4 Вентилятор системы охлаждения двигателя (низкая скорость)
R5 Противотуманные фары (если оборудовано)
R6 Наружное освещение
R7 Стеклоподъемники с электроприводом (если оборудовано)
R8 Вентилятор системы охлаждения двигателя (высокая скорость)
R9 Топливный насос
R10 Обогрев заднего стекла
R11 Не используется

ПримечаниеБлоки реле и предохранителей могут отличаться, в зависимости от комплектации автомобиля.

Блок предохранителей и реле в салоне

ПримечаниеСхема расположения предохранителей в блоке указана на крышке блока предохранителей.

Номер предохранителя/номинальный ток (А) Защищаемая цепь
F1/10 Освещение салона и багажного отделения, задние фонари
F2/10 Наружное освещение, фары, часы
F3/15 Аварийная сигнализация
F4/15 Центральный замок
F5/10 Система управления двигателем
F6/10 Аудиосистема
F7/15 Стоп-сигналы
F8/- Диод
F9/10 Аудиосистема
F10/15 Прикуриватель
F11/10 Комбинация приборов
F12/10 Фонарь заднего хода
F13/15 Система пассивной безопасности
F14/15 Генератор, втягивающее реле стартера, система управления двигателем
F15/15 Система зажигания
F16/15 Указатели поворотов
F17/15 Реле топливного насоса, система управления двигателем
F18/20 Стеклоочистители и стеклоомыватели
F19/10 Вентилятор системы охлаждения, обогрев заднего стекла, стеклоподъемники с электроприводом (если оборудовано)
F20/20 Вентилятор системы вентиляции

Блок предохранителей и реле слева в приборной панели

В данном блоке установлены следующие реле: реле задних противотуманных фар, реле-прерыватель указателей поворотов, реле прерывистого режима работы переднего стеклоочистителя, реле вентилятора системы вентиляции.

Дополнительный блок

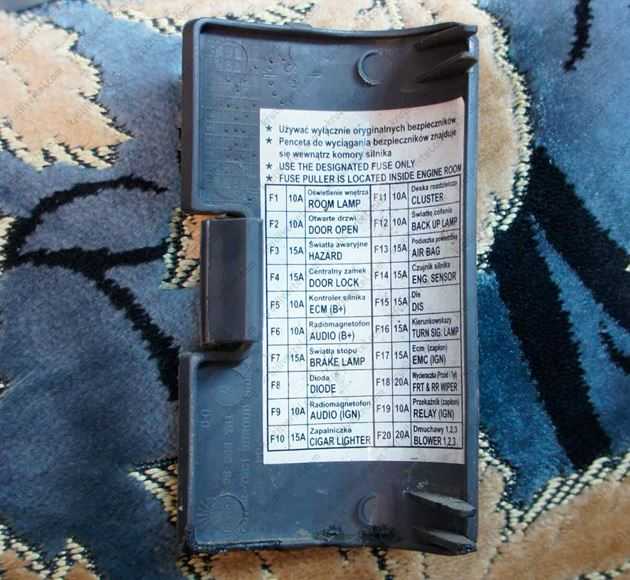

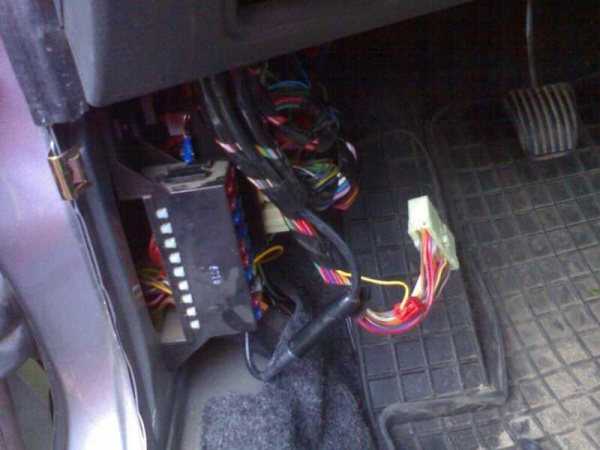

Расположен внутренний блок рядом с левым коленом водителя. Доступ к нему можно получить, открыв крышку на защелке. На обратной стороне крышки нанесена схема блока, а также написано за что отвечает каждый из элементов. Правда, обычно надписи эти выполнены на языке страны-сборщика вашего автомобиля либо английском.

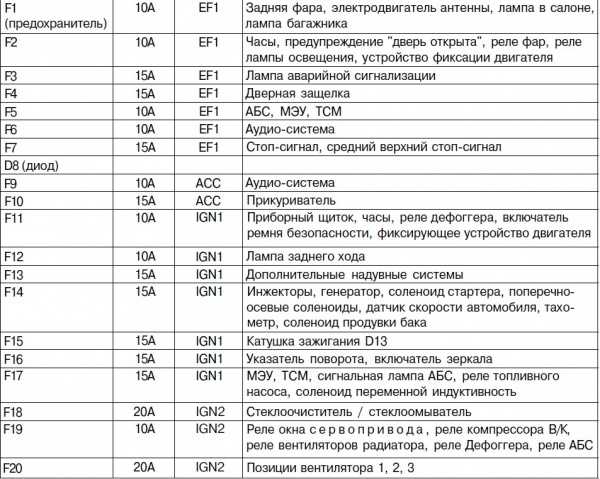

В нем находится 19 предохранителей с маркировкой F и 1 диод (D), которые отвечают за:

Также в салоне автомобиля «Шевроле-Ланос» находится блок реле, состоящий из четырех элементов. Располагается он за крышкой регулятора света фар.

где элементы отвечают за следующие электроприборы:

  1. поворотники и аварийка;
  2. задний противотуманный фонарь;
  3. стеклоочистители лобового стекла;
  4. вентилятор обогрева салона.

Основной блок

Внешний БП расположен в подкапотном пространстве «Шевроле-Ланос». Сам блок сверху защищен крышкой, снять которую можно, отжав пару защелок по бокам. С обратной стороны крышки вы найдете электрическую схему блока и несколько запасных предохранителей. Схема основного блока:

В действительности внешний блок имеет следующий вид:

В нем располагаются 20 ПП с маркировкой EF и 11 реле, которые маркируются буквой K. Прежде чем менять какой-либо элемент блока, нужно знать, в цепь какого прибора он включен. ПП отвечают за следующие элементы:

Реле БП отвечают за:

  1. клаксон;
  2. работу фар ближнего и дальнего света;
  3. работу муфты в компрессоре системы кондиционирования воздуха;
  4. вентилятор радиатора (дополнительный);
  5. работу противотуманок;
  6. работу габаритных огней передней и задней части автомобиля, стоп-сигналов, подсветку приборной панели и ламп салонного освещения;
  7. электрические стеклоподъемники передних и задних стекол;
  8. вентилятор радиатора (основной);
  9. топливный насос;
  10. обогрев заднего стекла (если он предусмотрен комплектацией);
  11. блок управления вентиляторов радиатора.

Инструкция по снятию и замене

Замена предохранителей и реле на автомобиле Шевроле Ланос как под капотом, так и в салонном блоке практически идентична.

Подготовка

Перед тем, как перейти к замене предохранителя, рекомендуем обесточить систему. Для этого выключаем зажигание и для перестраховки вытаскиваем ключ. Также нелишним будет отсоединить минусовую клемму батареи.

  1. Если у вас отказал какой-то потребитель, то первым делом устанавливаем, в каком блоке он находится. Делается это очень просто. Смотрим в расшифровке его номер, затем на схеме находим его расположение.
  2. Если электропредохранитель находится в моторном отсеке, то нам нужно снять пароотводящий шланг и открыть крышку. Если требуемый нам элемент расположен в салонном отсеке, то достаточно открыть саму крышку. Это все отличия замены предохранителя в моторном отсеке или салонном.
  3. Далее при помощи пинцета извлекаем проблемный предохранитель. Рассматриваем его, стараясь визуально определить, целый он или перегорел. Лучше, конечно, эту работы выполнить при помощи тестера. Хотя и визуально должно быть заметно, что токопроводящая часть перегоревшая, а в некоторых случаях может быть подплавлена и сама пластиковая оболочка.
  4. Теперь нам нужно из запасного комплекта достать аналогичный по номиналу предохранитель и установить на место перегоревшего.
  5. Ставим на место клемму «-» АКБ. Заводим автомобиль.
  6. Проверяем работу потребителя.

Если проблема была в предохранителе, то оборудование должно заработать. Если же электропредохранитель опять перегорел, то проблема намного серьезнее. Нужно осмотреть проводку и сам потребитель.

Шевроле Ланос, что новенького?

Менеджеры Дженерал Моторз не зря получают свою зарплату. Как только Опель стал частью GM, не кой-нибудь Сенатор или Комондор были подняты из архивов компании. А скромный, но очень востребованный Опель Кадет. Недолго думая, руководство передает пакет документации и лицензию в корейское подразделение, а там ребята цепкие. Они с Фордом Скорпио набрали нужный опыт, и в кратчайшие сроки сделали из Кадета 80-х годов бестселлер 2000-х. Не внося практически никаких кардинальных изменений, конструкторам удалось осовременнить старенький Опель, придать ему соответствующий вид и оборудовать впрыском, чтобы продавать автомобиль в Европе в соответствии со всеми экологическими стандартами.

Как и любой нормальный автомобиль, Шевроле Ланос нуждается в ремонтах и в обслуживании. Ремонт Шевроле Ланос своими руками проходит без особых осложнений, не считая некоторых работ, связанных с точной топливной аппаратурой и электроникой. Здесь уже без специального оборудования и опыта не обойтись. Базовые работы по обслуживанию Ланоса стандартные:

  1. замена масла и масляного фильтра раз в 10-15 тысяч км;
  2. замена топливного фильтра и воздушного фильтра;
  3. профилактика кондиционера, если он установлен в базе;
  4. замена и контроль состояния ремня привода газораспределительного механизма;
  5. замена антифриза каждых 40-50 тысяч.

Таких мелких работ много, и большинство владельцев проводят их своими силами.

Замена

Статью мы начали с неожиданных неисправностей электроприборов. После того как вы получили представление о том, как выглядит блок предохранителей «Шевроле-Ланос» и за что отвечают его элементы, можно приступить к устранению неисправностей. Наиболее распространен выход из строя прикуривателя, поэтому разберем процесс замены на его примере.

Прежде всего, нужно убедиться, что прикуриватель действительно не работает. Тому, что он перестал выполнять свои прямые обязанности или заряжать ваши гаджеты может быть несколько причин:

  • сгоревший предохранитель;
  • засоренный контакт;
  • непостоянный контакт зарядника из-за его конфигурации;
  • проблемы с проводкой или контактами.

Последний случай очень редок и наименее вероятен. Убеждаемся, что гнездо не забито мусором, пылью, пеплом или табаком. Если это так – отчистите гнездо. Затем проверьте, хорошо ли зарядник вашего гаждета входит в гнездо. Возможно, проблема будет именно в этом и решится покупкой нового зарядного устройства. Итак, если все вышеперечисленные проблемы вас не коснулись – значит, необходимо заменить предохранитель. Он находится во внутреннем блоке (как к нему подобраться – читайте выше) и имеет маркировку F10. Пинцетом извлеките старый ПП, убедитесь, что он действительно сгорел (черного цвета, обугленный, оплавленный) и вставьте на его место новый того же номинального тока (15 А).

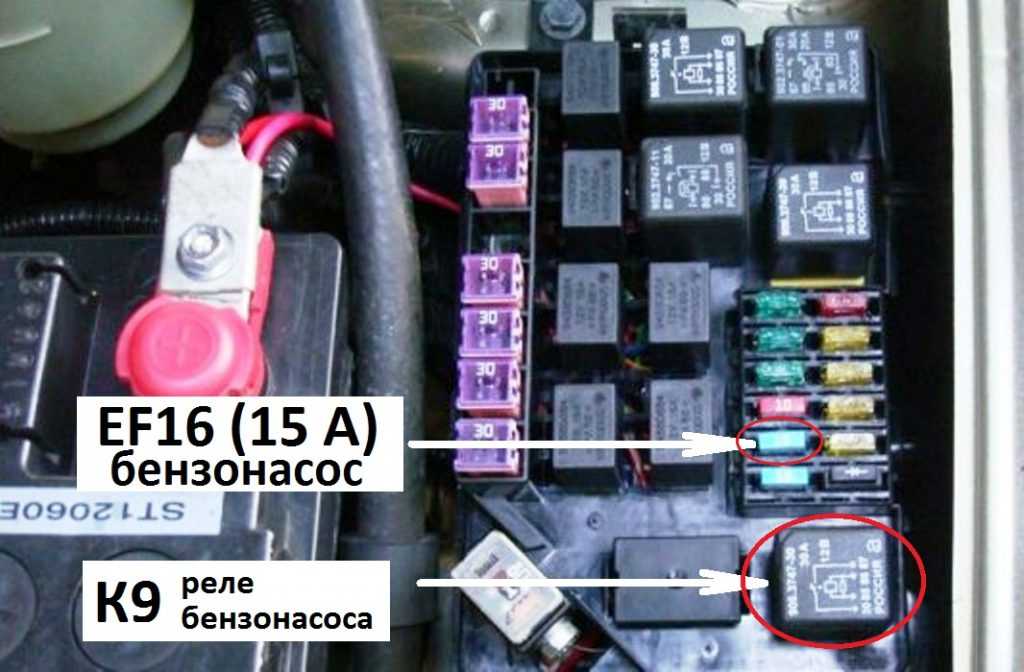

Также автовладельцы «Шевроле-Ланос» сталкиваются с тем, что авто не заводится. Решить такую проблему зачастую можно заменой предохранителя топливного насоса. Посмотрите видео по замене:

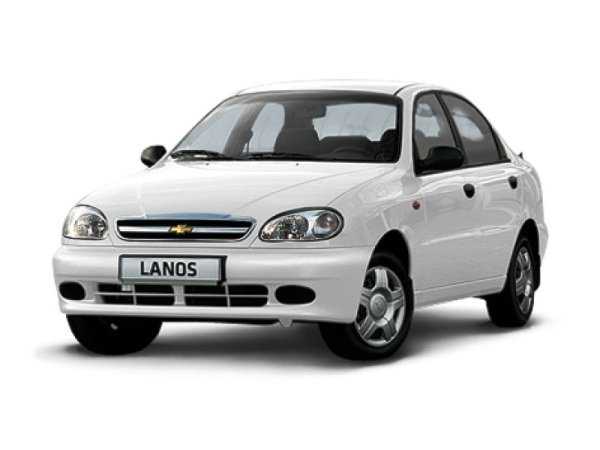

Автомобиль Шевроле Ланос

Конструкция действительно проста и продумана до мелочей

Не обошли разработчики вниманием и систему защиту электрооборудования, разместив предохранители в двух блоках, а также в одном дополнительном с реле

Но ситуация, когда отказывает какой-то электропотребитель, может приключиться даже на таком надежном транспортном средстве. К примеру, очень часто отказывает прикуриватель, освещение или отопление. Некоторые водители сразу же теряются и едут на СТО, тратя немалые деньги за то, что могли бы сделать самостоятельно буквально за несколько минут.

Автомобиль Шевроле Ланос приобретают в основном люди со средним достатком, поэтому выполнение многих работ для многих очень актуально.

Вывод

На Daewoo Lanos имеется два монтажных блока, которые расположены в подмоторном отсеке и салоне. Все предохранители и реле отвечают за работоспособность электрических элементов, также предотвращает получения короткого замыкания систем, которые могут повлечь за собой возгорание, или другие тяжёлые последствия.

Нередко автолюбителя сталкиваются с вышедшим из строя электроприбором и не знают, что делать дальше. Казалось бы, электрическая схема автомобиля слишком сложна и не каждому под силу найти причину неисправности. Неужели при любой поломке нужно везти ваш «Шевроле-Ланос» электрику? Конечно, нет. Наиболее частой причиной того, что электроприбор перестает работать, становятся сгоревшие предохранители. Поэтому прежде чем впадать в панику и ехать к мастеру, нужно заглянуть в блок предохранителей (БП) «Шевроле-Ланос» и осмотреть его.

В современных автомобилях традиционно предусмотрено два блока предохранителей: основной (или монтажный) и дополнительный. Так как это не совсем верная градация (ни один из них не является более важным по сравнению с другим) многие называют их внутренним и внешним блоком. В БП установлены плавкие предохранители (ПП) различного номинального тока и реле. И те, и другие элементы БП служат для защиты приборов электрической цепи. ПП являются элементами мгновенного действия, то есть они сгорают в тот момент, когда ток в цепи превышает значение номинального (который индивидуален для каждого ПП). Реле защищают элементы цепи от сильных перегрузок: от короткого замыкания и сопутствующего ему огромного напряжения в цепи.
