Шевроле ланос стеклоподъемник ремонт

Виды стеклоподъемников

По типу управления стеклоподъемники делятся на ручные и электрические. С ручным видом все понятно — управление стеклоподъемниками осуществляется с помощью специальной ручки, установленной на карте двери автомобиля. Что касается электрического варианта, то здесь функцию открытия и закрытия стекол выполняет посредством нажатия кнопки.

Сами ЭП делятся на два подвида:

  1. Тросовые. В этом случае электростеклоподъемники передвигаются с помощью специального троса, установленного в конструкции.
  2. Реечные. Такой тип считается более продвинутым, в данном случае стекло регулируется под воздействием рейки. Такой вариант считается более совершенным, поскольку открытие и закрытие стекол происходит значительно быстрее по сравнению с тросовым вариантом.

ЭП для автомобиля Ланос в разобранном виде

Как установить стеклоподъемники на Ланос

1) Первым делом требуется снять обшивку дверей. Начинать лучше с накладки для зеркала (потяните к себе, и все снимется), демонтируйте ручку стеклоподъемника

Обратите внимание на скобу на фото:

Снять ее можно тонкой маленькой отверткой или проволочным крючком (вязальный тоже пойдет).

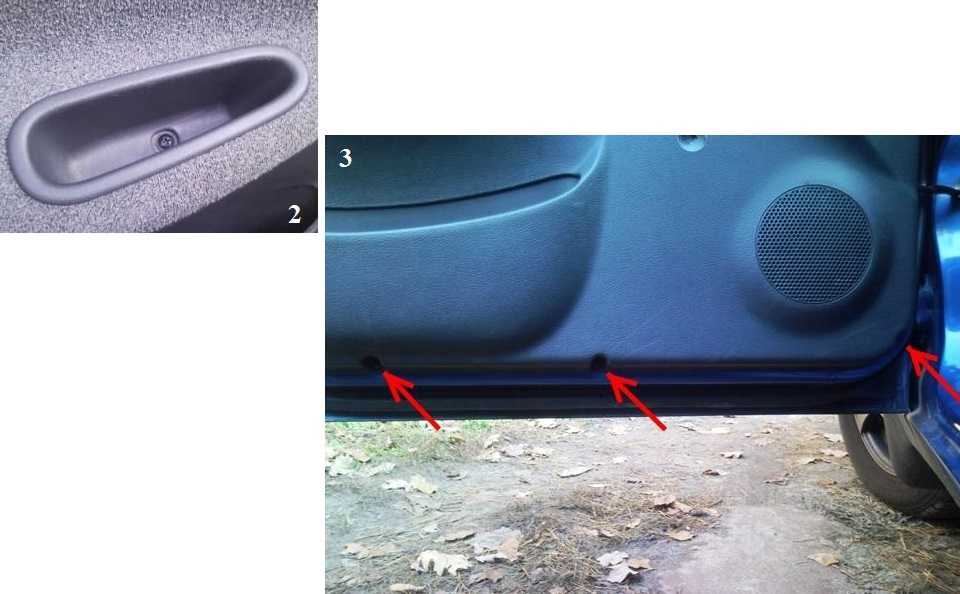

2) Выкрутите винт в дверной ручке.

3) Затем сделайте то же с 3-мя винтами в нижней части.

Аккуратно снимите обшивку. Она на клипсах, и если переусердствовать, они сломаются. Можно помогать себе отверткой.

4) Пространство под обшивкой обклеено полиэтиленом. Снимите его и отложите в сторону – потом наклеите обратно при сборке. Возьмите снятую ручку стеклоподъемника и аккуратненько, вытянув скобу, опускайте стекло, пока не увидите белую планку с маленькими шурупами. Их надо открутить.

5) Следующий этап – снятие трапеции. Она держится на 6-ти гайках, разобраться с ними поможет ключ на 10.

6) Теперь отвлекитесь и соберите двигатель ЭСП с его трапецией. Отрегулируйте новую трапецию так, чтобы белая планка при установке была на 15 см. выше крайнего нижнего положения – так вы облегчите сборку.

Тут желательно попросить ассистента помочь вам. Впрочем, если изловчиться, можно и одному. Подняв стекло до упора вверх, вытащите старую трапецию, после чего ставьте новую в сборе с моторчиком. Свободного места станет меньше, и количество гаек возрастет до 7 за счет двигателя ЭСП. Закрутите их.

7) Опустите стекло, стараясь не перекашивать его, и приладьте планку на место, завинтив шурупы.

На этом же этапе установите и провод в паре с клипсой, идущий к мотору. Правильное положение найти нетрудно; ориентируйтесь по отверстию для клипсы.

8) Провод расположите так, как показано на фото:

В идеале по центру отверстий в двери должна располагаться трапеция. Если все так и есть, закрутите все крепежные соединения.

Финальный штрих – нанесение литола на трущиеся части. С установкой покончено.

Распространенные неисправности и способы их устранения

Различные модели Дэу Нексия, выпущенные в разные годы, могут быть оснащены как механическими, так и элекстростеклоподъемниками. Если в автомобиле установлен первый вариант, проблем особых не должно возникнуть. В случае с электрическим стеклоподъемником все гораздо сложнее (автор — Ремонтируем Сами).

Вариант 1

Многие водители сетуют на то, что в автомобилях этой марки плохая проводка, что является причиной выхода из строя механизма. Проблема заключается в том, что со временем они теряют свою эластичность и приобретают жесткую форму. Если случайно согнуть такой провод, тогда его с легкостью можно сломать. Это приведет к разрыву медных проводков внутри резины. В итоге в автомобиле может случиться замыкание, результатом которого будет перегорание предохранителя.

Поломка проводков, которые защищены резиной, является одной из причин выхода из строя стеклоподъемника. Проверять проводку нужно аккуратно. Медь довольно тонкая, хоть и эластичная. Если случайно повредить проводок, механизм стеклоподъемника выйдет из строя.

Вариант 2

После проверки медных проводков, заключенных в один большой провод – гофру, нужно обследовать другие уязвимые точки, которые могут быть причиной неисправности. Для этого придется проверить движок стеклоподъемника. Если уплотнители стекла уже вышли из строя, внутрь движка могла попасть дождевая вода или обычная грязь, провоцируя коррозию металла.

И в первом, и во втором варианте важно проверить провода, тщательно осмотреть щетки коллектора, а также регулировочный винт. Возможно, причина неисправности в том, что винт слишком перетянут и не позволяет работать механизму

Блок предохранителей Нексия

Как и во всех европейских автомобилях тех времен, в Нексии реализован блок предохранителей с предохранителями вилочного типа. Это гораздо удобнее, чем старые патронные элементы. Каждый предохранитель отвечает за определенный участок цепи. В случае перегрузки или короткого замыкания, предохранитель не позволяет причинить вред электрооборудованию, находящемуся в цепи после него. Основное правило, которым нельзя пренебрегать, заключается в том, любое использование перемычек, коротящих контакты наглухо, жучков, недопустимо. Как недопустимо и применение предохранителей, не соответствующих номиналу. Если предохранитель будет иметь сопротивление ниже номинального, он перегорит, а если значительно выше, то перегорит оборудование, которое он должен был защищать.

Для удобства использования предохранители имеют корпуса разного цвета. 10-амперные предохранители с красным корпусом, 20-амперные желтые, 30-амперные предохранители имеют зеленый цвет корпуса. Плата предохранителей расположена в одном корпусе с блоком реле, а весь монтажный блок находится с водительской стороны под панелью приборов.

Схема электрооборудования Дэу Нексия

Дэу Нексия схема электрооборудования которой представлена в этом разделе, разработана не вчера, и это значительно облегчает ремонт основных узлов автомобиля. Конструкция автомобиля в целом повторяет Опель Кадет 80-х годов выпуска. Незначительные изменения перенесли декоративные элементы и оптика, а также встречаются варианты ч двухвальным 16-клапанным двигателем, что на электросхему, которую мы разместили ниже, никоим образом не повлияло.

Как видим, схема проста и идентична в некоторой степени вазовским автомобилям, а те, кто знаком с со стареньким Кадетом, разберутся в ней вообще без труда.

Ремонт стеклоподъемника Daewoo (Lanos)

Поломался стеклоподъемник, я его поменял, но старый поддается починке. Если стекло не подымается или опускается только на одной двери, то проверьте целостность проводки соединяющий кнопку и мотор (наиболее слабое место — участок в дверном проеме, там кабель проложен в гофре)

2 Проблема со стеклоподъемником то появляется, то исчезает. Обычно найти поломку когда-то устройство работает, то не работает, и Вы приезжаете к мастеру, а она исчезает довольно сложно, и как правило приехав на СТО вы услышите фразу «Когда сломается тогда и приезжайте». Но в данном случае все не так плачевно, и как раз такая «приходящая» проблема свидетельствует о проблеме или в кнопке, или в моторчике.

Читайте так же

Теперь рассмотрим отдельно что может сломаться в каждой из этих деталей.

Кнопка стеклоподъемника — как и в большинстве автомобилей данного класса, в схеме не предусмотрено силовое реле, и вся нагрузка ложиться на контакты кнопки, которые со временем подгорают или покрываются окислительной пленкой. В данном случае стеклоподъемник будет работать в зависимости от положения звёзд на небе и от того с какой силой и в каком направлении будет приложено усилие. Кстати если Вы или пассажиры частенько эксплуатируют кнопки подъемников в режиме: опустил и сразу поднял, то проблема с кнопкой придёт намного быстрее при более щадящей эксплуатации. Почистить контакты в кнопке можно и своими силами для этого лучше снять кнопку и разобрать ее дома в спокойной обстановке.

Мотор стеклоподъемника Ланос — это обычный коллекторный двигатель в котором есть слабое место — щетки. Естественно после нескольких лет эксплуатации угольные щетки стираются и двигатель начинает периодически давать сбои. Теперь вспоминаем о ситуации которую я описал вначале статьи, если проблема с закрытием стекла связана с изношенными щетками, то спасти Вас может лёгкое постукивание кулаком по обшивке двери в месте где установлен двигатель. И если проблема ушла, то не стоит откладывать ремонт двигателя в долгий ящик, не факт, что следующий раз Вам удастся закрыть стекло постукиванием.

Для того что бы поменять щетки, нам придётся снять обшивку двери и демонтировать двигатель, сложного ничего нет, вот только закисленные винты могут потребовать знакомства с WD 40.

После того как двигатель или весь механизм окажется у Вас в руках по примеру кнопки несем его домой. При помощи паяльника выпаиваем щетки и пытаемся найти оригинальные, но скорее всего придётся просто купить похожие и при помощи напильника или надфиля придать им соответствующие размеры.

Возможно при разборке двигателя Вы сломаете удерживающие пружинки, которые можно изготовить из любой консервной банки.

Перед сборкой моторчика удалите угольную крошку и смазать все подвижные узлы

Обращаем Ваше внимание что если в вашем Ланосе наблюдаются проблемы описанные во втором пункте, то проблемы в плохом контакте в разъемах быть не может, все разъёмы достаточно надежны и плотно посажены

Как установить стеклоподъемники на Ланос

1) Первым делом требуется снять обшивку дверей. Начинать лучше с накладки для зеркала (потяните к себе, и все снимется), демонтируйте ручку стеклоподъемника

Обратите внимание на скобу на фото:

Снять ее можно тонкой маленькой отверткой или проволочным крючком (вязальный тоже пойдет).

2) Выкрутите винт в дверной ручке.

3) Затем сделайте то же с 3-мя винтами в нижней части.

Аккуратно снимите обшивку. Она на клипсах, и если переусердствовать, они сломаются. Можно помогать себе отверткой.

4) Пространство под обшивкой обклеено полиэтиленом. Снимите его и отложите в сторону – потом наклеите обратно при сборке. Возьмите снятую ручку стеклоподъемника и аккуратненько, вытянув скобу, опускайте стекло, пока не увидите белую планку с маленькими шурупами. Их надо открутить.

5) Следующий этап – снятие трапеции. Она держится на 6-ти гайках, разобраться с ними поможет ключ на 10.

6) Теперь отвлекитесь и соберите двигатель ЭСП с его трапецией. Отрегулируйте новую трапецию так, чтобы белая планка при установке была на 15 см. выше крайнего нижнего положения – так вы облегчите сборку.

Тут желательно попросить ассистента помочь вам. Впрочем, если изловчиться, можно и одному. Подняв стекло до упора вверх, вытащите старую трапецию, после чего ставьте новую в сборе с моторчиком. Свободного места станет меньше, и количество гаек возрастет до 7 за счет двигателя ЭСП. Закрутите их.

7) Опустите стекло, стараясь не перекашивать его, и приладьте планку на место, завинтив шурупы.

На этом же этапе установите и провод в паре с клипсой, идущий к мотору. Правильное положение найти нетрудно; ориентируйтесь по отверстию для клипсы.

8) Провод расположите так, как показано на фото:

В идеале по центру отверстий в двери должна располагаться трапеция. Если все так и есть, закрутите все крепежные соединения.

Финальный штрих – нанесение литола на трущиеся части. С установкой покончено.

Кондиционер Дэу Нексия

Часть автомобилей Нексия оборудовалась кондиционером. Он входил в самые дорогие комплектации и работал довольно уверенно при правильном обслуживании и эксплуатации. Основными причинами выхода кондиционера из строя, которые касаются электрооборудования, ставали отказы электромеханической муфты привода компрессора и поломки системы управления климатом. При довольно надежной конструкции самого кондиционера, встречались досадные ошибки при сборке комплектующих, что приводило иногда к преждевременному износу компрессора и испарителя.

Поскольку работа кондиционера связана с системой отопления и обдува, то она не могла не реагировать на частые выходы из строя мотора привода циркуляции воздуха. Сам двигатель ремонту не подлежит, но перед тем, как с ним попрощаться, стоит проверить цепь вплоть до предохранителей. Если напряжение на контуре после предохранителя есть, вполне возможно, что виноваты контакты в колодке питания двигателя.

Как подключить доводчик стекол Sheriff PWM-200

1) О доводчике и о том, как его подключить, нужно поговорить отдельно. Но сначала – комплект его поставки.

Как видно, он состоит из 2-х мотков проводов (условно назовем их №1 и №2), корпуса доводчика, инструкции и коробки.

2) При установке первым делом нужно наметить, где он будет стоять. Вопрос небанальный, ибо размер его проводов ограничен – их может просто не хватить, и придется заниматься наращиванием. Лучше всего поставить доводчик здесь:

Если что, это вблизи ручника.

Здесь безо всяких дополнительных креплений он будет хорошо прижат, к тому же достать устройство в случае чего несложно.

3) Если вы решили сделать все без доводчика, то провода надо тянуть с обоих сторон тоннеля. Минус располагается неподалеку от прикуривателя, а масса подключается там же, где она располагается у блока микроклимата – в районе 2-х пластин, прикрепленных к передней панели.

Однако провод +12 вольт в обоих случаях нужно протащить к блоку предохранителей. Там он присоединятся к толстому проводу красной окраски, на фото обозначен стрелкой (фото иллюстрирует конструкцию в сборе).

4) Снимите с него изоляцию на 1 или 1,5 см., раздвиньте «волоса» и прицепите красный провод из жгута №1, замотайте скрутку изолентой. Это +, провод питания.

В проводе жгуте №1 осталось 5 свободных проводов. Зеленый и синий пойдут к левой двери; их собратья с черными полосками пойдут к двери правой, ну а полностью черный провод станет массой.

5) Теперь надо соединить провода из жгута с теми, которые протянуты в салон из дверей (важно ничего не перепутать!), а массу поставить на свое место. В данном случае это здесь:

Жгут №1 полностью подключен, пора приниматься за жгут №2.

Некоторые провода из этого жгута не понадобятся. Пригодятся только черно-белый, желтый, коричневый, фиолетовый и оранжевый. Их кончики следует зачистить.

Подключаться они будут к блоку кнопок, и сделать это надо через ранее упомянутую фишку.

6) Провода, торчащие из фишки, требуется соединить с таковыми из жгута №2 в строгом соответствии с самодельной схемой, представленной ниже:

7) Если вы желаете, чтобы окна автоматом закрывались при включении сигнализации, ее бело-зеленый провод (идущий из блока) скрутите воедино с черно-белым проводом жгута №2.

При трудностях с поиском требуемого, вот вам фото.

8) Обратите внимание на стрелку, указывающую на фишку с кучей проводов – она-то и нужна. Чтобы отыскать бело-зеленый провод, отключите фишку и снимите изоленту, а когда нашли, подсоедините к нему черно-белый провод посредством термоусадочной трубки и изоленты

10) На этом этапе систему можно протестировать. Если возникнут неисправности, исправлять их, когда все разобрано, несравненно проще.

Когда вы убедились, что все работает, как часы, прихватите провода стяжками (чтоб не мешались) и спрячьте под передней панелью, а потом соберите обратно все то, что разобрали. Не забудьте поставить заглушки, иначе в обшивках будут зиять неопрятные дыры.

Как видите, процесс установки стеклоподъемников Chevrolet Lanos весьма сложен, требует много времени и упорного труда, а еще определенных познаний в автоэлектрике. Так что если вы не уверены в своих силах, не стесняйтесь обратиться к более опытным людям, используя различные интернет-форумы и личные знакомства – так вы подстрахуете себя от ошибок.

Ремонт кнопки стеклоподъемника на lanos

Довольно редко, но все же случается такое, что отказ ЭСП происходит по причине плохого контакта в кнопках. Ремонт кнопки стеклоподъемника довольно сложен, так как работа эта ювелирная. В кнопке просто подгорают контакты и напряжение через нее не проходит.

Все дело в том, что в Ланосе кнопки ЭСП довольно слабые, но пропускают через себя весьма большие токи. В идеале, на каждой кнопке должно стоят по два реле, чтобы снимать нагрузку, но их нет. Если вы столкнулись с отказом кнопки, то можно попробовать самостоятельно ее разобрать и почистить контакты. Но в большинстве случаев приходится искать новый блок кнопок.

Ремонт стеклоподъемников сопряжен с вмешательством в электрику, поэтому работайте крайне осторожно. Лучше на время работы отключить АКБ и в процессе следить, чтобы нигде не получилось короткого замыкания

Помните, что непрофессиональное вмешательство в электропроводку автомобиля может привести к весьма плачевным последствиям.

Ремонт системы стеклоподъемников на Ланосе

Ш евроле Ланос является прямым соперником китайскому автопрому. Низкая стоимость, но при всем этом достойное качество и комплектация дозволила этому автомобилю стать одним из фаворитных в своём классе. И хотя Ланос нельзя именовать консервной банкой которая повсевременно сыпаться, маленькие поломки все таки встречаются.

Например, возьмём электростеклоподъемник (ЭСП) — обычное устройство с простой схемой управления, казалось бы чему там ломаться, оказывается, что есть и неисправность стеклоподъемника может доставить много заморочек обладателю. Например, вы приехали на авторынок, за новыми шинами, но по дороге вспять полил ливень, а стекло никак не желает подыматься. Ситуация противная и вероятнее всего в дороге, да ещё под дождём ее не решить, хотя есть один метод, но о нем позднее.

Итак, как Вы уже додумались, сейчас наша статья будет посвящена ремонту стеклоподъемника своими силами.

Перед тем как перейти к описанию процедуры ремонта, хочу несколько слов сказать об его устройстве и привести электрическую схему. Что бы хоть приблизительно понимать с чем нам придётся иметь дело.

Механизм стеклоподъемника можно посмотреть на фотографии:

Читайте так же

Электросхема управления стеклоподъемниками на Ланосе:

Итак, схему мы изучили можно приступать непосредственно к решению проблемы. Для того что бы назвать причину, по которой стеклоподъемник перестал реагировать на нажатие клавиши нужно выяснить что этому предшествовало, тут возможно два варианта:

1 При нажатии на клавишу (любую) ни стекло ни моторчик не издают ни каких признаков жизни, то проблему можно решить если проверить предохранители Ef5, F19 и реле К7, месторасположение предохранителей можно увидеть на рисунках:

https://youtube.com/watch?v=kBqXawPl31w

Система зажигания

Бесконтактная система зажигания Дэу Нексия работает стабильно и никаких откровенных претензий к ней нет. В том случае, если вовремя проводить обслуживание и проверку всех элементов на механическую целостность. В первую очередь, это касается высоконагруженных устройств:

  • распределителя зажигания;
  • катушки;
  • высоковольтной цепи;
  • электронного блока управления.

С 2008 года на автомобиль устанавливался ЭБУ без обратной связи, поэтому его работа стала стабильнее. Кроме всех остальных корректирующих функций, ЭБУ также управляет работой системы зажигания. Блок управления корректирует работу системы на основании таких данных:

  • частоты вращения коленчатого вала;
  • угла открытия дроссельной заслонки;
  • данных с датчика кислорода каталитического нейтрализатора;
  • температуры и давления поступаемого воздуха.

Система зажигания должна оперативно отреагировать на сигналы ЭБУ и внести коррективы в угол опережения. При любых нештатных показаниях система информирует водителя о необходимости обслуживания или ремонта.

Таким образом, любые неисправности электрооборудования Дэу Нексия могут быть локализованы, и в этом поможет схема, размещенная на страничке. Контролируйте бортовой вольтаж, и удачных вам дорог!

Как подключить доводчик стекол Sheriff PWM-200

1) О доводчике и о том, как его подключить, нужно поговорить отдельно. Но сначала – комплект его поставки.

Как видно, он состоит из 2-х мотков проводов (условно назовем их №1 и №2), корпуса доводчика, инструкции и коробки.

2) При установке первым делом нужно наметить, где он будет стоять. Вопрос небанальный, ибо размер его проводов ограничен – их может просто не хватить, и придется заниматься наращиванием. Лучше всего поставить доводчик здесь:

Если что, это вблизи ручника.

Здесь безо всяких дополнительных креплений он будет хорошо прижат, к тому же достать устройство в случае чего несложно.

3) Если вы решили сделать все без доводчика, то провода надо тянуть с обоих сторон тоннеля. Минус располагается неподалеку от прикуривателя, а масса подключается там же, где она располагается у блока микроклимата – в районе 2-х пластин, прикрепленных к передней панели.

Однако провод +12 вольт в обоих случаях нужно протащить к блоку предохранителей. Там он присоединятся к толстому проводу красной окраски, на фото обозначен стрелкой (фото иллюстрирует конструкцию в сборе).

4) Снимите с него изоляцию на 1 или 1,5 см., раздвиньте «волоса» и прицепите красный провод из жгута №1, замотайте скрутку изолентой. Это +, провод питания.

В проводе жгуте №1 осталось 5 свободных проводов. Зеленый и синий пойдут к левой двери; их собратья с черными полосками пойдут к двери правой, ну а полностью черный провод станет массой.

5) Теперь надо соединить провода из жгута с теми, которые протянуты в салон из дверей (важно ничего не перепутать!), а массу поставить на свое место. В данном случае это здесь:

Жгут №1 полностью подключен, пора приниматься за жгут №2.

Некоторые провода из этого жгута не понадобятся. Пригодятся только черно-белый, желтый, коричневый, фиолетовый и оранжевый. Их кончики следует зачистить.

Подключаться они будут к блоку кнопок, и сделать это надо через ранее упомянутую фишку.

6) Провода, торчащие из фишки, требуется соединить с таковыми из жгута №2 в строгом соответствии с самодельной схемой, представленной ниже:

7) Если вы желаете, чтобы окна автоматом закрывались при включении сигнализации, ее бело-зеленый провод (идущий из блока) скрутите воедино с черно-белым проводом жгута №2.

При трудностях с поиском требуемого, вот вам фото.

8) Обратите внимание на стрелку, указывающую на фишку с кучей проводов – она-то и нужна. Чтобы отыскать бело-зеленый провод, отключите фишку и снимите изоленту, а когда нашли, подсоедините к нему черно-белый провод посредством термоусадочной трубки и изоленты

10) На этом этапе систему можно протестировать. Если возникнут неисправности, исправлять их, когда все разобрано, несравненно проще.

Когда вы убедились, что все работает, как часы, прихватите провода стяжками (чтоб не мешались) и спрячьте под передней панелью, а потом соберите обратно все то, что разобрали. Не забудьте поставить заглушки, иначе в обшивках будут зиять неопрятные дыры.

Как видите, процесс установки стеклоподъемников Chevrolet Lanos весьма сложен, требует много времени и упорного труда, а еще определенных познаний в автоэлектрике. Так что если вы не уверены в своих силах, не стесняйтесь обратиться к более опытным людям, используя различные интернет-форумы и личные знакомства – так вы подстрахуете себя от ошибок.

Распространенные неисправности

Если не работает ЭП в автомобиле Шевроле Ланос или Лачетти, то вероятнее всего, вам придется производить ремонт стеклоподъемника.

Все неисправности системы ЭП можно разделить на два типа:

  1. Нажимая на блок управления стеклоподъемниками, система не подает признаков жизни. Если это так, то в первую очередь следует произвести диагностику предохранительных элементов, а также реле, расположенных в соответствующем монтажном блоке. Если проблема проявляется только на одной двери, также необходимо произвести диагностику проводки, а именно участка, соединяющего двигатель управления системой с кнопкой. Как показывает практика, чаще всего проблема кроется в переломленном кабеле в гофре.
  2. Ланос или любой другой модели Шевроле то появляется, то пропадает. Вероятнее всего, причина кроется в неработоспособной кнопке управления или самом моторчике. Если речь идет о плохом контакте кнопки, то сам контакт необходимо зачистить, после чего опять проверить работоспособность системы. Если же ЭП не работают из-за моторчика, то скорей всего, его придется менять (автор видео — канал publikz).

Устройство и виды стеклоподъемников

Стеклоподъемник – приспособление, способное облегчить жизнь не только водителю, но и пассажирам. Благодаря ему можно поднимать и опускать стекла по своему желанию. Устройство для правильной работы должно быть вмонтировано в корпус дверей или в подрамнике, специально подготовленном для стеклоподъемника.

Принцип работы заключается в следующем. Для поднятия и опускания стекла необходим некий механизм. Этот приводной механизм объединяет внутри себя блок с передачами (зубчатая и червячная) и электродвигатель. Червячная передача провоцирует вращение колеса только по одному направлению.

Конструкция этого механизма, который поднимает и опускает стекло, может быть нескольких видов:

  1. Рычажной. В его состав входят рычаг и ползунок, установленный на конце рычага. Чтобы спровоцировать движение стекла, на колесо и сектор подается импульс от привода.
  2. Реечный. Механизм этого вида состоит из зубчатой рейки, находящейся без движения, и пластины, которая соединена со стеклом. Она направляет движение стекла.
  3. Тросовый. Этот вид характерен тем, что приводит стекло в движение при помощи эластичного элемента – троса, который вмонтирован в дверь и скреплен между роликами.

Проблемы с электростеклоподъемниками

Качество сборки Дэу Нексия, к сожалению, очень зависит от того, на каком заводе собирался автомобиль. Чаще всего проблемы со стеклоподъемниками возникают на Дэу российской сборки, причем комплектующие, судя по всему, поступают и в Узбекистан и в Польшу абсолютно одинаковые. Тем не менее, при возникновении проблем со стеклоподъемниками необходимо убедиться в том, что проблема именно в электрической части. Если с механикой все в порядке, тогда стоит проверить предохранитель в монтажном блоке.

Если с ним все в порядке, тогда, скорее всего, в блоке управления подъемником. Основной блок находится в подлокотнике водительской двери. Наиболее вероятная поломка — выход из строя клавиш управления или отсутствие контакта в блоке управления. Дело в том, что дверь постоянно подвержена вибрации, поэтому вследствие некачественной сборки контакты могут просто отойти.

Необходимые комплектующие и инструменты

Сразу предупреждаем – приведенная схема имеет несколько нетрадиционный вид, поскольку в ней нет реле. На работоспособность это не влияет.

Список комплектующих таков:

  • Передние электростеклоподъемники оригинальные (которые ставятся в дорогих комплектациях), 2 шт. (цена за комплект – от 3000 руб.);
  • Доводчик стёкол «Sheriff PWM-200″ (от 700 руб.);
  • Стандартные моторчики для ЭСП (около 5000 руб. за 2 шт.);
  • Штатные кнопки ЭСП, устанавливающиеся под рукояткой ручного тормоза (от 900 руб.);
  • Заглушки для отверстий от ручек (артикул 96616209, около 200 руб.) или обшивки передних дверей для «Ланоса» в комплектации с ЭСП.

Все манипуляции можно разделить на 2 категории – установка и подключение. Для каждой из них нужны различные инструменты и материалы.

Для установки:

  • крестовая отвертка;
  • тонкая плоская отвертка или что-то наподобие металлического вязального крючка;
  • гаечный ключ на 10;
  • литол для смазки.

Также будут совсем не лишними еще одна пара рук, так что пригласите ассистента.

Для подключения:

  • 14 метров проводов;
  • 6 обычных клемм (вообще нужно 4, но полезно взять с запасом). Подбирать их лучше по месту, т.е. приходить в магазин за ними, взяв моторчик с собой;

  • 5 маленьких клемм, если ответная фишка в блоке кнопок отсутствует;
  • термоусадочная трубка диаметром от 4,5 до 6 мм. Требуется для изоляции контактов на моторчике, продается на авто- или радиорынках;
  • изолента «3М»;
  • несколько пластмассовых стяжек.

Заметим, что ниже приведен список работ для автомобиля с сигнализацией (в данном случае – «Sheriff XZ-900″). Если у вас ее нет, процесс несколько упростится.

Ремонт узла своими руками

Перед тем, как снять ручку стеклоподъемника или кнопку для поиска неисправности, необходимо проверить электроцепь, для этого используется мультиметр. Если вы уверены в том, что с проводкой все в порядке, то проверьте работоспособность предохранительных элементов.

Если же система наотрез отказывается работать после всех этих действий, причем ЭП ни открывают стекла, ни закрывают их, то вам придется произвести ремонт стеклоподъемника:

  1. Сначала демонтируйте карту двери. Для этого отсоедините все болты, демонтируйте ручки и отсоедините клипсы крепления обивки к кузову, которые идут по периметру дверной обшивки. Сделав это, вы сможете получить доступ к механизму управления системой.
  2. Чтобы демонтировать сам моторчик, необходимо открутить три болта, на которых он фиксируется. В ходе демонтажа электродвигателя необходимо будет немного опустить само стекло, поскольку оно может мешать. Если вы не знаете, в чем проблема, то попробуйте прозвонить выводы моторчика при нажатии на кнопку управления ЭП. Если проблема заключалась в электромоторе, то его нужно заменить.
  3. Далее, необходимо с помощью паяльника распаять серый и синий провода, после этого можно демонтировать блок щеток. Если состояние щеток печальное, то блок следует заменить. В принципе, можно установить щетки от другого электродвигателя, к примеру, системы отопления, но в этом случае их нужно будет обработать напильником, чтобы их размер соответствовал.
  4. На этом же этапе можно прозвонить проводку, если вы до сих пор не выяснили причину неработоспособности ЭП. Если с проводкой все нормально, то проверьте блок управления, в котором установлены кнопки для регулировки положения стекол. Как сказано выше, одной из основных причин неисправности системы являются именно кнопки, а именно, плохой контакт в них. Если контакт отошел, его нужно припаять.
  5. После того, как проблема будет решена, электродвигатель необходимо установить в редуктор ЭП, для этого вам может потребоваться помощь. Стекло аккуратно и медленно поднимается вверх до того момента, пока двигатель не будет установлен. Сделав это, нужно просто закрутить обратно все болты.
