Ремонт вакуумного усилителя тормозов

Chevrolet Lanos: Замена вакуумного усилителя тормозов

Chevrolet Lanos / Руководство по ремонту, обслуживанию, эксплуатации автомобиля Chevrolet Lanos / Тормозная система / Замена вакуумного усилителя тормозов

Вам потребуются: ключи «на 13», «на 14», «высокая» торцовая головка «на 12»,
пассатижи, линейка.

1. Ослабьте хомут крепления вакуумного шланга к штуцеру усилителя…

2. …сдвиньте хомут по шлангу и отсоедините шланг от усилителя.

3. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю…

4. …и. не отсоединяя от главного цилиндра трубопроводы, отведите его в сторону.

Предупреждение

Не отводите главный цилиндр на расстояние большее, чем это требуется
для снятия усилителя, во избежание повреждения трубопроводов.

Уплотнитель главного тормозного цилиндра, установленный в гнездо корпуса усилителя,
при каждой разборке соединения заменяйте новым.

5. В салоне под панелью приборов отсоедините от кронштейна педали тормоза выключатель
стоп-сигнала (см. «Замена датчиков и выключателей», с. 242).

б. Отсоедините вилку толкателя вакуумного усилителя от педали тормоза (см.

«Снятие и установка педали тормоза», с. 193).

7. Воротком с «высокой» торцовой головкой отверните четыре гайки (четвертая гайка
на фото не видна, так как закрыта кронштейном) крепления вакуумного усилителя к
кронштейну…

Примечание

Так расположена четвертая гайка крепления вакуумного усилителя к кронштейну.

8. …и, немного отведя вперед главный тормозной цилиндр, снимите вакуумный усилитель.

9. Снимите защитный чехол толкателя.

10. Измерьте расстояние от корпуса усилителя до центра отверстия в вилке толкателя.

Расстояние должно составлять 278-279 мм. В противном случае отрегулируйте длину
толкателя.

11.Удерживая регулировочную втулку, ослабьте контргайку.

12.Заворачивая или отворачивая регулировочную втулку, измените длину толкателя
до 278-279 мм.

13.Затяните контргайку, удерживая втулку вторым ключом.

14. Если вы сняли вакуумный усилитель для замены, а на новом усилителе отсутствует
толкатель (а также в случае необходимости замены толкателя при износе отверстий
его вилки), снимите пружинный фиксатор толкателя…

15. ..извлеките толкатель из регулировочной втулки штока усилителя и установите
его во втулку штока нового усилителя, закрепив пружинным фиксатором. После этого
проверьте и при необходимости отрегулируйте длину толкателя (см. пп. 10-12).

16. Установите усилитель тормозов и все снятые детали в порядке, обратном снятию.

Вакуумный усилитель тормозов

Вакуумный усилитель тормозов представляет собой сложную трудноразбираемую конструкцию.
Для его регулировки и ремонта требуется квалифицированный персонал и специальное
оборудование. Кроме того, уси …

Замена шлангов и трубок гидропривода тормозов

Заменяйте шланги и трубки, если на них обнаружены повреждения. Кроме того, рекомендуем
в профилактических целях заменять шланги через каждые 100 тыс. км пробега или 5
лет эксплуатации автомобиля ( …

Другое на сайте:

Ремонт шарниров привода переключения передач
При увеличении зазоров в приводе переключения передач появляется вибрация рычага
переключения передач во время движения, а переключение передач становится нечетким
и затрудненным. В этом случае не …

Обслуживание системы охлаждения (опорожнение, промывка и заправка)
Не допускайте попадания антифриза на открытые участки тела и окрашенные поверхности
автомобиля. Случайные брызги без промедления смывайте обильным количеством воды.
Помните, что антифриз является …

Замена масляного уплотнительного кольца приводного вала
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините приводной вал от коробки передач.

2. Лезвием плоской отвертки снимите уплотнительное кольцо из гнезда коробки передач.

Предупреждение
Очистите гнездо уплотнит …

Признаки износа тормозной системы

От эффективности работы тормозов зависит безопасность дорожного движения. Поэтому тормозную систему необходимо проверять не только при выявлении снижения эффективности ее работы, но и периодически, по мере увеличения пробега автомобиля. Регулярность общей проверки того или иного узла зависит от требований производителя, которые прямо указывается в мануале (регламентном техобслуживании) автомобиля. Однако внепланово проверить тормоза автомобиля нужно обязательно выполнять при появлении хотя бы одного из перечисленных ниже факторов:

  • Скрежет при торможении. Чаще всего посторонние звуки указывают на износ тормозных колодок и/или дисков (барабанов). Зачастую на современные дисковые колодки устанавливают так называемые «пискуны» — специальные устройства предназначенные для производства пищащих звуков, свидетельствующих о критическом износе колодки. Правда бывают и другие причины по которым колодки скрипят при торможении.
  • Глухой шум при торможении. Такой шум или скрежет указывает на то, что в пространство между колодкой и тормозным диском попал посторонний предмет (камешек, мусор) либо от колодки идет много тормозной пыли. Естественно, что это не только снижает эффективность торможения, но и дополнительно изнашивает диск и саму колодку.
  • В процессе торможения машину тянет в сторону. Причиной такого поведения автомобиля является заклинивший тормозной суппорт. Реже проблемы заключаются в разной степени изношенности тормозных колодок и/или тормозных дисков.
  • Ощущается вибрация при торможении. Как правило это происходит при неравномерном износе на рабочей плоскости одного (или нескольких) тормозных дисков. Исключением может стать ситуация, когда автомобиль оснащен системой антиблокировки (АБС), поскольку при ее работе ощущается небольшая вибрация и отдача в педаль тормоза.

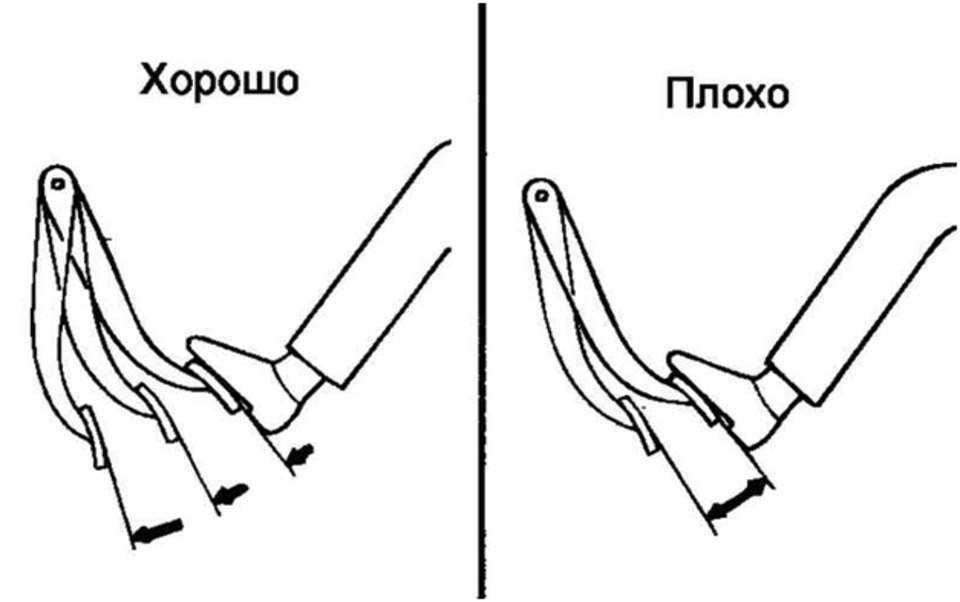

  • Неадекватное поведение педали тормоза. В частности, при ее нажатии она может быть тугой либо сильно проваливается вниз, или же тормоз срабатывает даже при незначительном нажатии.

Ну и конечно же, тормозную систему необходимо обязательно проверить просто при снижении эффективности ее работы, когда увеличивается тормозной путь даже при незначительных скоростях движения.

Обратите внимание, что если в результате торможения машина сильно «клюет носом», то у нее значительно изношены передние амортизаторы, что в свою очередь приводит. к увеличению тормозного пути

Соответственно, желательно проверить состояние амортизаторов проверить состояние амортизаторов и при необходимости заменить их, а не искать причину в неисправности тормозов.

Как проверить вакуумный усилитель тормозов

Возникает логический вопрос, как определить неисправность вакуумного усилителя тормозов. На самом деле сделать это достаточно просто, причем без использования дополнительного оборудования, проверку можно выполнить в условиях гаража и даже на улице.

Простейшая проверка выполняется по следующему алгоритму:

  • При заглушенном двигателе необходимо накачать вакуумный усилитель (тормозную систему). Делается путем нажатия на педаль тормоза примерно 4…5 раз.
  • В конце последнего нажатия педаль нужно зафиксировать в нажатом положении.
  • Запустить двигатель на холостых оборотах.
  • Если «вакуумник» работает исправно, то в него при запуске двигателя сразу пойдет разрежение, в результате чего педаль тормоз немного опустится вниз, что будет явно ощущаться поставленной на нее ногой.
  • Соответственно, если педаль не двигается и не реагирует на запуск двигателя, то имеет место разгерметизация в системе.

Другую проверку имеет смысл выполнить в случае, если тормозная система работает, вроде бы, исправно, но при нажатии на педаль тормоза наблюдается изменение в режиме работы ДВС. Так, проверка выполняется по следующему алгоритму:

Отсоединить трубопровод от впускного коллектора.

  • Его штуцер необходимо герметично «заглушить». Для этого можно воспользоваться хомутом или перетянутой резиновой трубкой с хомутом.
  • Запустить двигатель и дать ему немного прогреться.
  • Несколько раз нажать на педаль тормоза.
  • Если в момент нажатия на соответствующую педаль в режиме работы двигателя не произошло изменений (его обороты не повысились и не понизились), значит, в системе вакуумного усилителя тормозов имеет место разгерметизация.
  • Соответственно, если при нажатии педали двигатель начинает «захлебываться», значит, «вакуумник» и его система работают нормально.

Если проверка выявила наличие разгерметизации, то следующим шагом будет локализация места повреждения. Сделать это не всегда просто, поскольку трещина или место утечки может быть очень маленьким и порой находиться в самых неожиданных местах. Однако в качестве проверки и профилактики необходимо проверить следующие элементы системы вакуумного усилителя:

  • затяжка и общее состояние хомутов трубопровода ВУТ;
  • трубка герметичности ВУТ в местах зажимов и по всей длине (по возможности), зачастую причиной разгерметизации является появление трещины именно в упомянутой трубке;
  • состояние уплотнителя обратного клапана вакуумного усилителя, это также распространенная причина, особенно на старых автомобилях (например, ВАЗ-классика).

Если проверка не дала результатов, то имеет смысл попросту заменить все трубки вакуумного усилителя с хомутами.

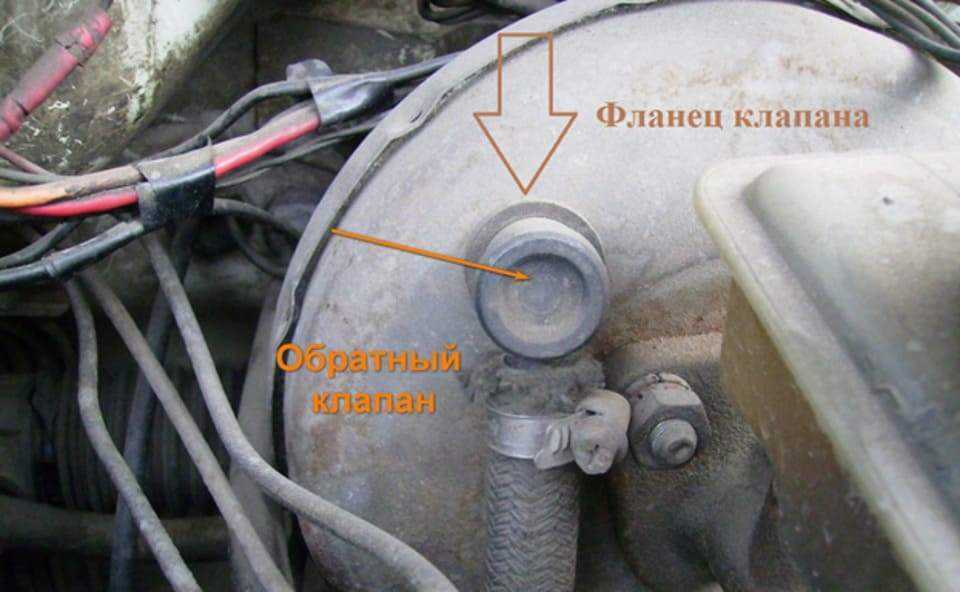

Проверка обратного клапана

Проверить обратный клапан ВУТ можно с помощью одного из двух методов. Первый из них подразумевает демонтаж указанного элемента, а второй — на запущеном двигателе зажав педаль тормоза.

Как проверить снятый вакуумный усилитель тормозов

После того, как клапан снят, необходимо просто ртом или при помощи воздушного компрессора подуть в штуцер, который был подсоединен к усилителю. Если клапан исправен, то воздух должен проходить беспрепятственно. Следующий шаг в данном случае — втянуть воздух из того штуцера. Лучше всего ртом. Соответственно, обратно воздух клапан пропускать не должен. В противном случае обратный клапан частично или полностью вышел из строя и подлежит замене. Вместо рта можно воспользоваться плотной резиновой грушей, например, от ареометра.

Однако демонтировать обратный клапан — не лучшее решение, поскольку в процессе его снятия можно повредить герметичность системы вакуумного усилителя тормозов. Лучше проверять обратный клапан вакуумного усилителя тормозов на авто самым простым способом. В соответствии со вторым методом проверки рекомендуется действовать следующим образом:

  • запустить двигатель и дать поработать около одной-двух минут;
  • до упора нажать на педаль тормоза и заглушить двигатель;
  • если обратный клапан исправен, то он закроется, поскольку со стороны коллектора нет разрежения, а в камере сохранится вакуум, соответственно, педаль не будет давить вверх (не надо будет оказывать дополнительного усилия для ее удержания);
  • в противном случае (если педаль резко потянется вверх) имеет место повреждение обратного клапана ВУТ.

Как и в случае с трубопроводом, проще и быстрее заменить обратный клапан на новый, поскольку обычно этот агрегат является неразборным и неремонтопригодным, а цена его относительно невелика.

Ремонт вакуумного усилителя тормозов – как снять устройство?

В первую очередь нужно снять в моторном отсеке обивку и накладку лобового стекла. Трубки, соединяющиеся с главным тормозным цилиндром, убирать не стоит, для того чтобы воздух не попадал в саму гидросистему. Затем стоит открутить тормозной цилиндр от усилителя ключом на 17. Снимаем его и тихонько наклоняем вперед, чтобы тормозные трубки не изгибались. Нужно не забыть отсоединить шланг от штуцера усилителя.

Для снятия усилителя вместе с педалью тормоза следует открутить четыре болта на 13 и вытащить его, предварительно отключив провод стоп сигнала. Чтобы отсоединить педаль и ВУТ вместе, для начала надо вытащить палец, который их соединяет, и открутить две гайки, которые вы найдете в креплении к кронштейну. Теперь ВУТ на свободе, и если вы хорошо осведомлены о его строении, то можете попытаться разобрать и починить его самостоятельно, в ином случае его следует отнести механику или заменить в собранном виде на новый элемент.

Многие сразу грешат на вакуумный усилитель тормозов.

Многие владельцы автомобилей ВАЗ задумываются над ремонтом вакуумного усилителя тормозов. Какие симптомы неисправности вакуумного усилителя тормозов, я вам сейчас расскажу.

Нет, конечно, тормоза полностью не исчезают и через какое-то время после нажатия педали «тормоз» все же схватывают. Но при этом педаль тормоза мягкая какая-то и берет в самом конце.

При нажатии на педаль тормоза педаль мягко идет вниз, получается, что вакуумный усилитель тормозов работает. Если бы вакуумный усилитель тормозов не работал, то ощущения при нажатии педали тормоза были бы как в ВАЗ 2101. Но такие симптомы бывают при не герметичности тормозных патрубков.

Как проверить вакуумный усилитель тормозов

Вакуумный усилитель тормозов проверяется очень просто. Нажимаешь на педаль тормоза до упора и заводишь двигатель. Если педаль при рабочем двигателе мягко идет дальше — вакуумный усилитель исправен. Всё остальное — не его заботы.

Сегодня почти на всех автомобиля стоят вакуумные усилители тормозов, поэтому тема популярная. Да, и ремонт вакуумного усилителя тормозов это не так уж и сложно, можно произвести ремонт вакуумного усилителя тормозов своими руками. Главное внимательно изучить устройство вакуумного усилителя тормозов конкретной модели автомобиля, потому что они могут слегка отличаться. Поэтому для начала рекомендую изучить устройство вакуумного усилителя тормозов автомобиля.

Проверка вакуумного усилителя тормозов УАЗ, ГАЗ, ВАЗ

  1. Двигатель троит – это один из признаков неисправности вакуумного усилителя тормозов. Устраните подсосы воздуха впускного коллектора, которые приводят к обеднению горючей смеси.
  2. Прокачайте педаль тормоза, затем запустите двигатель, если педаль тормоза провалилась во время пуска двигателя, значит, вакуумный усилитель работает. Если осталась без движения значит следует ремонтировать вакуумный усилитель или заменить вакуумный усилитель.
  3. Осмотрите корпус вакуумного усилителя на наличие подтеканий.
  4. Изредка регулируйте вакуумный усилитель тормозов.

Подготовьте необходимые инструменты для ремонта вакуумного усилителя тормозов.

Возможные поломки вакуумного усилителя

Как и любой другой механизм, вакуумник рано или поздно может выйти из строя. Самым первым признаком поломки считается появление различных проблем с тормозами при нажатии на педаль. Поломаться может любая деталь, от пружины обратного хода, до диафрагмы. Найти изношенную или поломанную деталь не так сложно, как определить наличие самой поломки вакуумника.

Вывод о вакуумном усилителе напрашивается сам, это, по сути, незаменимый элемент всей тормозной системы автомобиля. Обойтись без него можно, но лучше не стоит, так как современные системы безопасности во многом реагируют на силу торможения автомобиля. Для примера, наведем несколько случаев, по которым проще и быстрей всего можно определить неисправность.

Первый самый простой и эффективный способ проверки. Завести двигатель автомобиля, далее через секунд 30 заглушить его. Далее с обычным усилием нажимаем на педаль тормоза. Если вакуумник исправный, то при первом нажатии система отработает, как полагается, а вот последующие нажатия будут как в стенку. В случае, когда повторное нажатие на педаль тормоза так же легкое или с провалами, это уже показатель неисправности.

Второй способ обратный к первому. На заглушенном двигателе стоит выжать педаль тормоза и удерживая педаль завести агрегат. Должен образоваться небольшой провал и когда отпустите педаль, она вернется в исходное положение. В случае, если педаль тормоза осталась в выжатом состоянии, это показатель поломки диафрагмы или пружины обратного действия. Обычно это показатель существенных поломок деталей.

Последний третий способ это проверка на наличие утечки воздуха. Нажимаем на педаль тормоза, и не отпуская её глушим двигатель. Теперь удерживаем педаль в таком положении несколько минут. Если система не герметична, пружина потеряет свою силу, давление начнет увеличиваться и тем самым подымать педаль тормоза вверх. Это хорошо ощутимо на ногу, что и выдаст неисправность вакуумника.

Как определить наличие воздуха в тормозной системе автомобиля Ланос, Сенс и Шанс

Перед тем, как прокачать тормоза на Ланосе, нужно убедиться в необходимости проведения данной процедуры. Узнать о том, что система нуждается в удалении воздуха, можно по такому главному признаку, как увеличенный ход педали тормоза.

Увеличение тормозного пути еще вовсе не говорит о том, что в систему попал воздух, так как другими причинами могут быть изношенные диски и колодки. Когда же педаль имеет увеличенный ход, то это говорит о проблемах с тормозной жидкостью. Изначально стоит проверить уровень жидкости в расширительном бачке. Если уровень в норме, то это еще не повод разводить руки, и думать, в чем может быть еще причина.

Образоваться воздух в системе может еще по следующим причинам:

  • Когда используется устаревшая ТЖ, потерявшая свои изначальные свойства
  • При частом и резком торможении на автомобиле. При торможении происходит нагрев колодок, которые передают температуру на рабочие поршни, а они подогревают жидкость. При частом и продолжительном торможении жидкость может закипеть (в точке соприкосновения она прогревается до 600 градусов), что спровоцирует выделение газа. Газ в герметичной системе создаст воздушную пробку, что приведет к неисправности тормозов
  • Если автомобиль оснащен системой ABS, то при наличии воздуха в системе, будет светиться индикация BRAKE или ABS на панели приборов

Водитель при ежедневной эксплуатации автомобиля самостоятельно ощутит, когда тормозная система начнет давать сбои. В таком случае не помешает проверить основные узлы и механизмы системы, а также произвести прокачку тормозов.

Проверка вакуумного усилителя: все способы

Известно несколько эффективных способов, как проверять ВУТ. Процедуры несложные, можно справиться самостоятельно, ничего с машины демонтировать не нужно.

Первый способ

Самый простой вариант:

  • запустить мотор, дать поработать ему около 10 минут;
  • заглушить двигатель;
  • выжать тормоз полностью, создав вакуум в усилителе;
  • отпустить педаль, заново выжать.

Уменьшение, утяжеление хода педали при повторном нажатии укажет на проблемы в работе вакуумника. Напротив, если второе нажатие происходит без каких-либо отличий от первого, можно судить об исправности ВУТ и успешном разряжении.

Второй способ

На этот раз во время диагностики следует выжать педаль уже несколько раз — 6 или 8. В последний раз нажать до предела и завести мотор. Если с системой вакуума всё хорошо, педаль должна опуститься ещё ниже — почти наполовину. Если она не сдвинулась, есть проблемы с клапаном.

Третий способ

Так проверяется герметичность корпуса. Надо завести ДВС, выжать тормоз до упора и заглушить мотор. Если педаль начнёт давить на ногу, пытаясь вернуться в исходное положение, это укажет на неисправность. При утечке воздуха в усилителе давление внутри камеры возрастает.

Четвёртый способ

Вот что ещё можно сделать:

  • отсоединить шланг от впускного коллектора;
  • штуцер заглушить резиновой пробкой — можно трубку не снимать, а просто пережать рукой;
  • завести мотор, дать ему поработать минут 10;
  • выжать тормоз.

Если обороты ДВС изменятся — повысятся или понизятся — усилитель травит воздух, нужно ремонтировать. В первую очередь следует проверить пережатый шланг — может, на нём трещины. При тесте лучше его снимать, а штуцер надёжно закрывать.

Повреждение вакуумника требует срочного устранения. Если нужно демонтировать устройство, будьте внимательны — не повредите трубку, соединяющую усилитель с коллектором!

Частота замены тормозной жидкости на автомобиле Ланос

Процедура замены тормозной жидкости не только на Ланосе, но и на всех автомобилях, должна осуществляться каждые три года. Это ресурс тормозной жидкости, и если не соблюдать эти рекомендации, то по истечению заявленного срока происходит снижение технических характеристик вещества.

Несвоевременная замена ТЖ может привести к тому, что в один момент тормоза откажут, поэтому не следует ждать, пока это случится. Надо отметить, что на Ланосе с ABS тормозная жидкость меняется через каждые 4-5 лет. Это связано с тем, что в системе с ABS применяется более устойчивая к накоплению влаги жидкость.

Это интересно! Необходимость замены тормозной жидкости на Ланосе, Сенсе и Шансе можно определить визуально. Для этого нужно открыть крышку расширительного бака, и посмотреть на цвет ТЖ. Если жидкость потемнела или имеет осадок, значит ее пора менять.

УСТРОЙСТВО ТОРМОЗНОГО ПРИВОДА

Тормозной привод предназначен для передачи усилия от тормозной педали, на которую нажимает водитель при торможении, на колесные тормозные механизмы. Автомобили оснащаются гидравлическими тормозными приводами; рабочим элементом в них является тормозная жидкость.

Гидравлический привод содержит следующие элементы: педаль тормоза, рабочие тормозные цилиндры, главный тормозной цилиндр (рис. 3.10), тормозные трубки (шланги), вакуумный усилитель тормозов (правда, в старых машинах этот элемент отсутствует).

Для того чтобы замедлить движение или остановить автомобиль, водитель нажимает ногой на педаль тормоза. Через специальный шток это усилие поступает на поршень главного тормозного цилиндра, который, в свою очередь, давит на залитую в системе тормозную жидкость. Тормозная жидкость передает это усилие через топливные трубки и шланги на рабочие (колесные) тормозные цилиндры. Вследствие этого у тормозных цилиндров выдвигаются поршни, которые давят на тормозные колодки, прижимая их либо к тормозным дискам, либо к тормозным барабанам, в зависимости от используемой конструкции тормозов. Диск или барабан имеется у каждого колеса и непосредственно связан с ним, поэтому, когда колодки давят на вращающийся вместе с колесом диск (барабан), вращение колеса замедляется и, если водитель продолжает давить на педаль тормоза — полностью прекращается.

Недостатком гидравлического привода является то, что при разгерметизации тормозная жидкость полностью или частично вытекает из системы, что может привести к отказу тормозов. Для предотвращения такой ситуации в современных машинах применяются двухконтурные гидравлические тормозные приводы. Сущность их конструкции состоит в том, что они состоят из двух независимых контуров — отдельно для каждой пары колес. Отметим, что эти контуры не обязательно связывают колеса одной оси: например, левое переднее колесо может быть связано с правым задним, а правое переднее — с левым задним. Если по каким-то причинам отказывает один контур (например, вытекла тормозная жидкость, заклинило тормозной цилиндр и т. п.), то срабатывает второй. Разумеется, эффективность такого торможения заметно падает, но все же оно позволяет остановить автомобиль и избежать серьезных неприятностей.

Вакуумный усилитель тормозов (рис. 3.11) — прибор, который позволяет повысить эффективность работы тормозной системы, а также уменьшить усилие, с которым водитель должен давить на педаль для получения требуемого результата.

Этот усилитель связан непосредственно с главным тормозным цилиндром. Ключевой элемент вакуумного усилителя — камера, разделенная резиновой диафрагмой на две части. Одна часть камеры связана с впускным трубопроводом двигателя, в котором создается разряжение, вторая с атмосферой. В разряженном пространстве давление где-то на 20 % меньше атмосферного, и благодаря этому перепаду давлений, а также большой площади резиновой диафрагмы, создается эффект, позволяющий существенно снизить усилие при нажатии на педаль тормоза.
