Снятие и установка шлангов и форсунок омывания стекол

Замена моторчика (насоса) омывателя Ланос, Сенс

Езда за рулем Дэу Ланос в условиях сырой дождливой погоды просто немыслима без качественной очистки лобового стекла. Помимо непосредственных щеток стеклоочистителя в данном автомобиле используется омывающая жидкость, которая подается на стекло при помощи жиклеров (форсунок). Таким же устройством стеклоочистителя обладает и Daewoo Sens. Рано или поздно приходит в негодность насос (моторчик) омывателя стекла .

Срок службы омывателя стекла официально не регламентируется. Обычно его хватает на весь период гарантийного обслуживания авто, 150 000 (км) пробега или 3 года эксплуатации. Как показывает практика, насос омывателя приходит в негодность к пробегу 100 000 – 120 000 (км).

Практически всегда выход насоса из строя обуславливается износом сальника и попаданием жидкости на обмотку моторчика . Но бывает и такое, что жидкость просто попадает на подшипник, из-за чего он ржавеет и клинит. Как бы там ни было, насос омывателя ЗАЗ Ланос является необслуживаемым, его корпус имеет цельнолитую конструкцию. Если моторчик закоротил или он перестал нормально крутится, то нужно будет менять насос.

Регулировка форсунок

Итак, если жидкость подается плохо или проблемы с направлением этой жидкости, то необходимо заняться регулировкой. Это не так уж сложно и это без проблем можно сделать своими руками, понадобится булавка или иголка.

Делать все необходимо очень аккуратно, так как можно повредить пластиковый корпус. Для начала нужно вставить иглу в отверстие форсунки и после начать регулировок. Нужно аккуратными движениями добиться правильного положения, чтобы струя имела правильное направление.

Если у вас иномарка, то здесь нужно быть более внимательным. Дело в том, что форсунка подает несколько струй в разные направления и при регулировке это следует учитывать. Причина в том, что если вы это не учтете, то три или четыре струи будут подаваться в одном направлении и будет затронута меньшая поверхность лобового стекла.

В конце концов, вам необходимо проверить, что в итоге получилось. Хорошо ли омывается стекло, будет ли обзорность безопасной в плохую погоду, если ответы «да», то вы сделали все правильно.

Причины неисправности форсунок

Основная задача деталей заключается в распылении струи жидкости на определенную поверхность под необходимым углом. Системой оборудуются не только лобовые стекла. Иногда предусмотрено наличие аппаратуры на заднем стекле и передних фарах, что удобно и значительно улучшает видимость.

Форсунки изготавливаются из мягких материалов, поэтому продлить им жизнь поможет бережное отношение. Они могут пострадать от сезонных перепадов температуры, перегрева или сильного переохлаждения. Но основной причиной неисправности запчастей является засор, возникающий в результате:

использования нефильтрованной жидкости с крупными частичками мусора, которые закупорили каналы системы;
мусор, попавший извне.

Выбор форсунок веерной конструкции

Нередко производители предоставляют дополнительный комплект устройств, но, если оригинальные изделия не предусмотрены или хочется сэкономить, можно использовать какие-то альтернативные варианты омывателей стекла, которые могут быть установлены сразу или после каких-нибудь небольших доработок.

Довольно распространенным вариантом являются веерные устройства Volvo S80, которые устанавливаются практически на любые современные автомобили, начиная от Daewoo и заканчивая Toyota, Subaru и машинами многих других производителей. Существует также аналог этой модели, который отличается меньшей стоимостью – Ssang Young 7845009010.

Для владельцев Chevrolet Aveo или Daewoo Lanos можно порекомендовать форсунки Skoda под артикулом 3b0955985.

Особенности веерных форсунок стеклоомывателей

В преимущественном большинстве случаев производители сразу используют в стандартной комплектации своего автомобиля веерные устройства. Благодаря тому, что в них используется система распыления жидкости вместо ее струйной подачи, обеспечивается большая площадь покрытия лобового стекла за каждый впрыск. Благодаря тонкостям их устройства осуществляется одновременная обработка жидкостью крупной площади, причем осуществляется подача воды визуально в форме веера, откуда и появилось такое название для этих устройств.

Выбор форсунок подходящей модели

Все веерные форсунки омывателя лобового стекла имеют минимальный комплект необходимый для установки. Оптимальным решением будет выбор устройства, предназначенного для выбранной марки автомобиля. Если такой омыватель ветрового стекла найти не удастся, можно приобрести универсальную модель. В некоторых случаях такой комплект необходимо доработать, но небольших усилий будет достаточно для их полноценной установки и эффективной работы.

Среди производителей данной продукции можно отметить Volvo, Sang Yong и Toyota. Быстрота срабатывания омывателя лобового стекла зависит от наличия обратного клапана. Производитель не всегда предусматривает в базовой комплектации форсунок такой запорный механизм. Хотя обратный клапан не является обязательным элементом, его наличие позволяет жидкости без промедления разбрызгиваться на стекло. Можно обойтись и без таких инноваций, но тогда потребуется установить электронную схему задержки дворников для предварительного распыления жидкости.

Почему форсунка не брызгает

Вышел из строя насос. Спровоцировать поломку может блокировка вращения лопастного колеса грязью, коррозией. Мощности электродвигателя недостаточно, чтобы провернуть вал якоря электродвигателя. В некоторых видах конструкции коррозия, грязь блокирует вращение якоря моторчика.
Форсунка омывателя плохо либо и вовсе не брызгает, так как забит канал распылителя. Причиной неисправности становится корродирование каналов внутри форсунки, попадание в бачок мусора.
Неисправность цепи электродвигателя. Выход из строя подрулевого переключателя, обрыв цепи по причине повреждения проводов, образования окислов на клеммах – наиболее вероятные причины, из-за которых не работает омыватель лобового стекла.
Шланг порвался, переломился либо соскочил со штуцера насоса. Осмотрите внимательно место перехода шланга из моторного отсека в капот, надежность посадки шлангов на штуцеры форсунок, насоса омывателя.
Замерзла омывающая жидкость в бачке.

Принцип работы

В основе системы очистки лобового, заднего стекла лежит помпа с электрическим приводом. Вал якоря моторчика соединен с лопастным колесом, которое при вращении подает омывающую жидкость по шлангам к форсункам омывателя стекла. Уплотнительный манжет препятствует попаданию омывающей жидкости к электродвигателю. Именно нарушение герметичности становится основной причиной, из-за которой не работает насос омывателя лобового стекла. Попадающая внутрь вода, жидкость для омывания стекол, запускают процесс корродирования, ухудшая качество контактов и повышая сопротивление вращению якоря помпы.

В качестве моторчика используется двигатель постоянного тока. Существует как минимум 2 разновидности конструкции:

корпус помпы одновременно является и корпусом электродвигателя, поэтому к нему прикреплены постоянные магниты;
используется отдельный моторчик, который в сборе устанавливается в корпус омывателя ветрового стекла.

В большинстве систем для разных контуров устанавливаются отдельные помпы. Но в некоторых автомобилях один электродвигатель может омывать и заднее, и лобовое стекло. В таком случае направление подачи жидкости зависит от полярности подаваемого на электродвигатель напряжения. Для переменной подачи жидкости в разных направлениях в конструкции используется обратный клапан.

Поиск причины поломки

Чтобы определить поломку, из-за которой перестал работать омыватель стекла, действуйте методом исключения.

Включите омыватель стекла (двигатель запускать не нужно, достаточно включить зажигание). Прислушайтесь, исходит ли от места установки бачка жужжание, свидетельствующее о включении электродвигателя. Если моторчик жужжит, ищите причину выхода из строя в шлангах, форсунках.
Электродвигатель не включается. Отсоедините разъем помпы. Если вокруг бачка достаточно места, насос можно проверить без снятия. Чтобы проверить, почему не работает моторчик, достаточно подать напрямую питание на его контакты от АКБ. Для этого вам потребуется два отрезка проводов, один конец которых закрепите на плюсовом и минусовом выводе АКБ. Ответными частями проводов кратковременно дотроньтесь до выводов моторчика омывателя стекла. Если сразу реакции не последует, подайте напряжение зеркальным образом (избежать ошибки можно, если предварительно изучить принципиальную схему включения насоса на вашем автомобиле). Если моторчик сработает, омыватель не работает из-за проблем в цепи управления. В обратном случае причина в самом насосе.

Диагностика цепи

Включите зажигание.
Один вывод контрольки прикрепите к детали, контактирующей с неокрашенной частью кузова.
Попросите помощника включить омыватель либо зафиксируйте подрулевой переключатель в соответствующем положении.
Вторым контактом контрольки прикоснитесь к пину разъема питания насоса, на котором при работающем омывателе стекла должно быть +12 В. Аналогичным способом проверяется масса, только нужно переставить контакт контрольки с металлической детали на плюсовой вывод АКБ.

ВАЗ 2110

Если моторчик исправен, а омыватель не работает, то вы обязательно обнаружите отсутствие питания или массы. Далее, необходимо изучить электрическую схему и выделить все элементы, влияющие на работу омывателя лобового, заднего стекла. Используйте мультиметр в режиме измерения сопротивления для проверки проводки. Начинайте диагностику с наиболее доступных для диагностики участков цепи

Рассоединяя разъемы, обращайте внимание на наличие окислов, которые негативно влияют на работу омывателя лобового и заднего стекол

Нужно ли снимать бачок стеклоомывателя

На самом насосе есть сетчатый фильтр. Как показывает практика, к пробегу 100 000 (км) сеточка забивается осадком от моющего средства, а также теми засорами, которые попадают в бачок в момент заправки. Если бачок не почистить, то сеточка на новом насосе очень быстро забьется.

Промываем и чистим бачок изнутри

Особое внимание следует уделить низу бачка, где скапливается осадок. Ставим бачок на место

При закручивании бачка следует проследить, что весь крепеж притянут хорошо. Если бачок будет болтаться, то корпус емкости может легко лопнуть. Обычно это происходит из-за вибрационных нагрузок, которые возникают при наезде на дорожные препятствия.

Ставим новый насос и собираем узел в обратной последовательности.
Заполняем бачок моющим средством и проверяем работу стеклоочистителя. При заливке моющего следует убедиться, что жидкость соответствует сезону года. То есть для холодной поры используется одна жидкость, а для теплого периода другая.

Особенности устройства

Существуют моторчики нового и старого образца. Последние можно встретить на советских машинах, или на ВАЗ 2107, 2108, к примеру.

В большинстве машин, включая ВАЗ 2109, 2110, 2114, а также иномарках Митсубиси Лансер, Паджеро Спорт или Форд Фокус, уже применяют новые виды моторчиков (насосов) омывателя.

Главными компонентами омывателя выступают:

форсунки;
насос (моторчик);
бачок с омывающей жидкостью.

Форсунки служат для подачи воды на лобовое автомобильное стекло. Потому располагаться они должны так, чтобы выходящая струя жидкости попадала максимально на центр лобовушки. Насос подает воду и бачка. Кстати, на некоторых авто омывательная вода подается не только на ветровое стекло, но и на основные фары впереди и сзади.

Не принципиально важно, какой у вас автомобиль. Это может быть Приора, Хендай Акцент, какая-нибудь Мазда или Тойота

У всех моторчик омывателя работает по одинаковому принципу. Хотя устройство, характеристики и внешний вид могут отличаться.

Насосы подают воду или омывающую жидкость. Если стеклоомыватель не работает, вероятнее всего сломался бачок или сами форсунки. Их можно поменять или самостоятельно отремонтировать.

Если ломается насос, здесь задача немного сложнее

Важно сразу же выявить проблему и устранить поломку. Ездить на машине, да еще и в плохую погоду, когда не работает стеклоочиститель, опасно

Причины неисправностей

Не спешите во всем винить мотор. Он может работать, а стеклоочиститель не функционирует по другим причинам.

Рассмотрим ключевые причины, из-за которых перестают выполнять свою работу наши с вами дворники.

Засорение фильтра или жиклера. Частая поломка. Особенно для тех, кто вместо специальной омывательной жидкости использует воду из-под крана. Для решения проблемы нужно демонтировать устройства и промыть систему. Работа не сложная, но деликатная;
Шланги подачи. Они изнашиваются со временем, теряют герметичность, лопаются. Здесь все просто. Снимите старые шланги и поставьте новые. Их цена копеечная даже на иномарках;

Неправильное соединение. Выполняя какие-то работы по ремонту самих дворников или рядом расположенных узлов, вы могли разобрать систему омывателя и неправильно ее собрать. Проверьте подключения и исправьте ошибки, допущенные при сборке;
Вал электромотора и насоса. Бывает так, что соединение между ними слабое или нарушено полностью. Что делать? Верно. Нужно лучше закрепить элемент;
Поломка моторчика. Случается не так часто, но исключать этот вариант не стоит. Прежде чем менять деталь, попробуйте очистить моторчик, его щетки, избавиться от всех следов коррозии. Иногда это помогает. Если же ремонт не дал результат, поможет замена.

Вот основные причины отказа стеклоочистителя. Не самый сложный механизм в автомобиле, потому отремонтировать его можно своими руками.

Что делать, если в шевроле ланос не работает омыватель лобового стекла?

Самая первая причина, по которой может не работать стеклоомыватель — банальное отсутствие жидкости в бачке. Решить проблему проще просто — купить в автомобильном магазине жидкость и долить. Если жидкость есть, но омыватели не работают, учитывайте еще и то, что не предназначенные для использования жидкости могут замерзнуть зимой. Еще одна неисправность. которую можно исправить в считанные минуты — соскочивший шланг подачи жидкости. Так что внимательно проверьте все ли шланги находятся на своих местах.

Забитые форсунки — еще одна причина неисправности системы. Забиваются они из-за того, что используется самая дешевая жидкость низкого качества. Для того, чтобы проверить в форсунках дело или нет, просто отключите от них трубку подачи жидкости и включите омыватель. Идет жидкость — проблема в форсунках, нет — читайте статью дальше. Если все таки забились форсунки, их можно либо прочистить, либо заменить на новые.

И третья «электрическая причина» — неисправность кнопки омывателя. Тут уже нужно немного понимать в электронике, взять мультиметр и прозвонить контакты. Если и там все в порядке, вариант только один — вышел из строя моторчик омывателя.

Чтобы не случилось, ремонт данной системы простой и недорогой, так что не стоит сильно расстраиваться по этому поводу!

Что делать, если в шевроле ланос не работает омыватель лобового стекла?

Форсунки омывателя

Обязательно обратите внимание на клемы моторчика. Они могут либо полностью отвалиться, либо окислиться

В итоге моторчик не качает. Решить данную проблему очень просто — нужно зачистить все контакты, а затем установить клему на ее законное место.

Самая распространенная электрическая проблема — предохранитель омывателя лобового стекла шевроле ланос. Мы уже давали в одной из статей схему, так что найдите где располагается предохранитель омывателя и попробуйте его заменить. Стоит он копейки, и даже если проблема не в нем, запасной вам точно не помешает.

Как отрегулировать форсунки омывателя лобового стекла

Безопасность движения автомобиля зависит от многих факторов, в том числе от обзорности. Водитель должен понимать, что происходит вокруг автомобиля на 360 градусов, и для этого используются стекла и зеркала. Наибольшую часть информации водитель получает именно через лобовое стекло, которое не должно иметь трещин, сколов, преломлять световые лучи и другими способами мешать обзорности.

Во время дождя или снега видимость обстановки через лобовое стекло снижается из-за его загрязнения. Чтобы очистить лобовое стекло из бочка омывателя через форсунки на него подается соответствующее средство, которое подхватывают дворники и размазывают по поверхности стекла, очищая его

Крайне важно, чтобы форсунки при распылении попадали в зону работы дворников и не загораживали струей воды обзорность водителю. Для этого их нужно отрегулировать, и в данной статье мы рассмотрим, как это сделать

Замена электронасоса омывателя ветрового стекла Chevrolet Lanos 2005 — 2009

Инструменты:

Отвертка плоская средняя

Детали и расходники:

Резиновая уплотнительная втулка (GM 96233400)
Насос стеклоомывателя (GM 96190259)

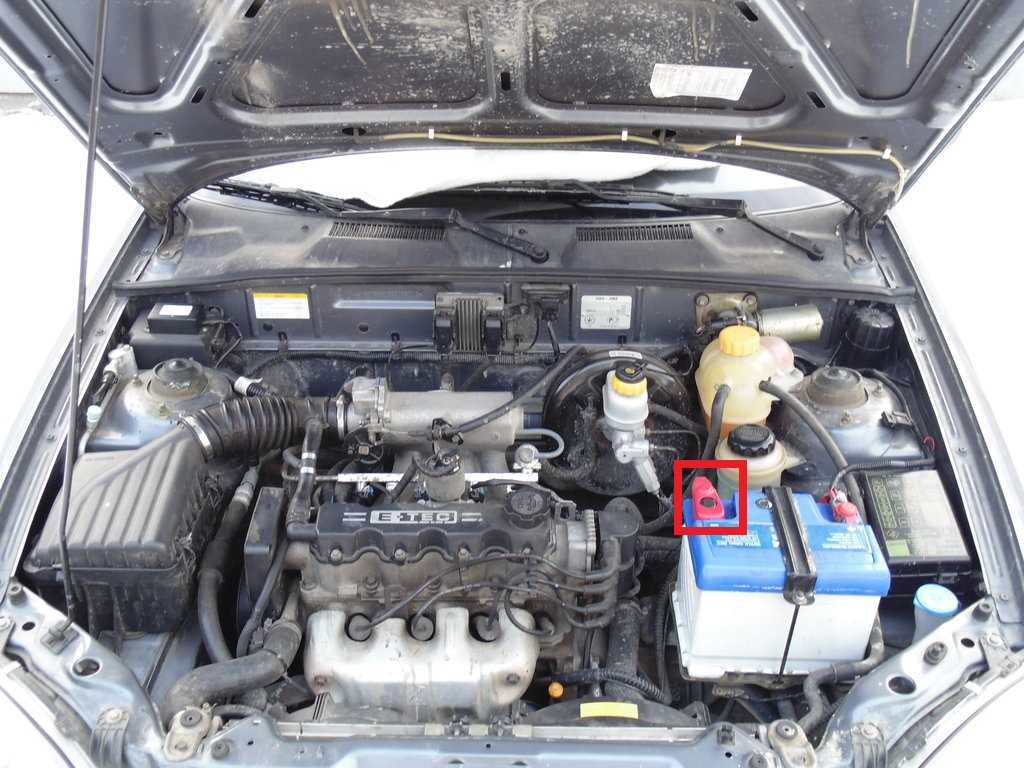

1. Откройте капот Шевроле Ланос и отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите левый передний подкрылок для доступа к нижней части бачка омывателя и трубкам.

3. Отсоедините от насоса омывателя колодку жгута проводов.

4. Подставьте под насос емкость для сбора жидкости (бачок омывателя Шевроле Ланос имеет объем 3л.) и снимите шланг подачи жидкости к форсункам с патрубка насоса. Слейте жидкость из бачка омывателя.

5. Поддев отверткой, сдвиньте насос и снимите его с бачка омывателя ветрового стекла.

6. Извлеките из отверстия бачка резиновую уплотнительную втулку.

Примечание:

Порванную или потерявшую эластичность втулку замените новой.

Новая резиновая уплотнительная втулка (GM 96233400).

7. Установите новый насос омывателя Шевроле Ланос в порядке, обратном снятию.

Новый насос стеклоомывателя (GM 96190259).

Разборка насоса омывателя

Как уже говорилось, обычно элемент выполнен неразборным и подлежит полной замене. Однако в некоторых случаях насос можно разобрать для профилактического ремонта. Сам корпус состоит из двух половинок. В верхней находится моторчик, в нижней – крыльчатка с заборным и выходным патрубками. Чаще всего причиной отказа механизма бывает попадание воды внутрь мотора и последующая быстрая коррозия. Здесь в ряде случаев ржавчину можно удалить и восстановить его работоспособность. Моторчик на омыватель стекла иногда перестает работать из-за стирания токопроводящих щеток. Если конструкция позволяет, их можно зачистить, а иногда даже заменить. Также причиной неисправности является заедание выходного вала моторчика из-за износа втулки, или поломка крыльчатки. Здесь, скорее всего, поможет только замена.

Установка

Установка и регулировка веерных форсунок – простая задача, которая под силу каждому автовладельцу. Понадобятся сами форсунки, обратный клапан (имеется в любом магазине автозапчастей), нож, отвёртка и немного времени. Порядок действий:

Демонтаж старых форсунок. Для этого может понадобиться снять обивку капота. Обратитесь к руководству по ремонту вашего автомобиля.
Перед тройником (место в трубке, для подачи воды, где она разделяется на двое) отступаем 5-10 см в сторону бачка омывателя, разрезаем шланг и вставляем в разрез обратный клапан. Стрелка на клапане должна указывать в направлении движения жидкости. Если клапан есть, этот шаг пропускаем.
Установка. Удобнее вытянуть шланг наружу и надеть его на форсунку, после чего вставить её в гнездо. Не наоборот!
Перед обратной сборкой проверяем на отсутствие перегибов и утечек жидкости

Регулировка форсунок позволяет более качественно очищать стекло

Виды форсунок

Возможности омывателя стёкол зависят от марки машины и её года выпуска. Такое устройство легко заменить на штатную или более универсальную модель. В этом случае будет необходима регулировка форсунок омывателя, которая позволит задать нужное направление подачи жидкости. Их использование такое же простое, как и установка. Форсунки бывают всего двух видов и отличаются по функциональности.

Струйные – имеют форму цилиндра, в нижнем крае которого установлен штуцер. При подключении к шлангу поступающая вода рассеивается через распылитель, находящийся сверху. Процесс настойки выполняется с помощью регулировочного винта;
Веерные – позволяют охватить большую площадь благодаря нескольким отверстиям для распыления. Обычно в таком устройстве установлено не менее 3 форсунок, а их каналы имеют меньший диаметр чем струйные модели.

Стоит отметить, что омыватель заднего стекла также может иметь разную конфигурацию и мало отличается от устройства, расположенного спереди. Наибольшей популярностью пользуются веерные форсунки, применение которых стало нормой в новых моделях автомобильной техники. Их можно установить на любую машину благодаря универсальности и простоте монтажа.

Чистка форсунок

Для этого нам нужен многожильный провод.

открываем капот;
снимаем обшивку;
находим резиновые трубочки ведущие к нашим стеклоомывателям;
отсоединяем их от омывателя и выталкиваем форсунку на противоположную сторону от нас;
после, берем многожильный провод очищенный от изоляции или обычную иголку.

Начинаем против хода омывайки выталкивать всё, что там есть лишнее. Делаем это над чем-то светлым, чтобы увидеть, как сор выпадет оттуда, чтобы понять, что канал внутри очищен. Во время очищения можно продувать форсунку, это ускорит процесс.

После очистки ставим все обратно в противоположном порядке.

Снятие насоса и бачка омывателя ветрового стекла Шевроле Ланос

Работу проводим при выходе из строя насоса и повреждении (негерметичности) бачка омывателя ветрового стекла. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем подкрылок левого переднего колеса (см. Снятие брызговиков и подкрылков передних колёс Шевроле Ланос).

Нажав на фиксатор колодки, отсоединяем колодку проводов от насоса омывателя. Подставляем под насос емкость для сбора жидкости (объем бачка 3 л)…

…и снимаем шланг подачи жидкости к форсункам с патрубка насоса. Сливаем жидкость из бачка омывателя.

Поддев отверткой, сдвигаем насос…

…и снимаем его с бачка.

Вынимаем из отверстия бачка резиновую уплотнительную втулку. Порванную или потерявшую эластичность втулку заменяем новой. Устанавливаем насос омывателя в обратной последовательности.

Для снятия бачка…

Головкой «на 10» отворачиваем три гайки крепления бачка.

Снимаем бачок омывателя.

Устанавливаем бачок омывателя в обратной последовательности.

Как прочистить форсунки омывателя лобового стекла

В некоторых случаях форсунки достаточно всего лишь прочистить. Для этого процесса вам может потребоваться:

булавка или аналогичный предмет;
компрессор;
большой шприц;
мыло;
вода.

Перед процессом очистки нужно удостовериться, что причина некорректной работы именно в форсунках. Лучше для полной уверенности посмотреть уровень воды в бочке. Если проблема не в этом, то надо снять шланги и включить систему. В случае если через шланги проходит сильный поток жидкости, то проблема точно кроется в загрязнении форсунок.

Перед снятием форсунок сначала нужно их отсоединить от шлангов, подающих жидкость. Затем немного надавить до их поднятия.

Сам процесс очистки можно осуществить следующими способами:

Сначала форсунку хорошенько промываем мыльной водой. Затем подключаем компрессор и включаем продув. Все загрязнения должны устраниться под сильным давлением воздуха.
Очистку также можно совершить при помощи шприца. Процесс менее эффективен, но и не требует специального оборудования. В шприц набираем воду, затем вставляем его в сопло и начинаем промывку. Такой способ тоже способен убрать грязь.
Очистить отверстие можно и при помощи иголки или булавки. По окончании можно, как и во втором способе подключить шприц с водой.

Когда ничего не помогло стоит попробовать оставить форсунки на ночь в мыльном растворе. А наутро снова попробовать один из методов. При дальнейшем отсутствии результата проще сменить деталь. Порой бывают разбираемые жиклеры. Промывка их проходит гораздо проще.

Так вы можете узнать из этого видео о том, как установить универсальные форсунки:
