Регулировка заслонок печки

Иногда заслонка не может полностью перекрыть подачу холодного воздуха. Происходит смешение потоков холодного и горячего воздуха, и температура в салоне снижается. Регулировка заслонок осуществляется достаточно просто. Для этого необходимо:

  1. Снять блок управления печкой.
  2. Добраться до радиатора. Радиатор печки является основным источником тепла
  3. Головкой или трещоткой на 7 открутить от радиатора три болта по краям. Для снятия радиатора печки используют трещотку на 7
  4. Не отсоединяя провода и патрубки, немного опустить радиатор, обеспечив доступ к заслонкам.
  5. Повернуть заслонку руками сначала в одном направлении (холодный воздух), затем в другом (горячий воздух) и найти щель между этими положениями.
  6. Устранить зазор с помощью герметика или резинового уплотнителя для дверей.
  7. Отрегулировать (подтянуть) приводной тросик заслонки. При образовании щели тросик заслонки печки нужно подтянуть

Устройство печки автомобиля «Дэу Нексия»

Печка позволяет создать в салоне любого автомобиля комфортный для водителя микроклимат. Кроме этого, она обогревает стёкла, освобождая их от наледи или инея. Всё это особенно актуально в холодное время года.

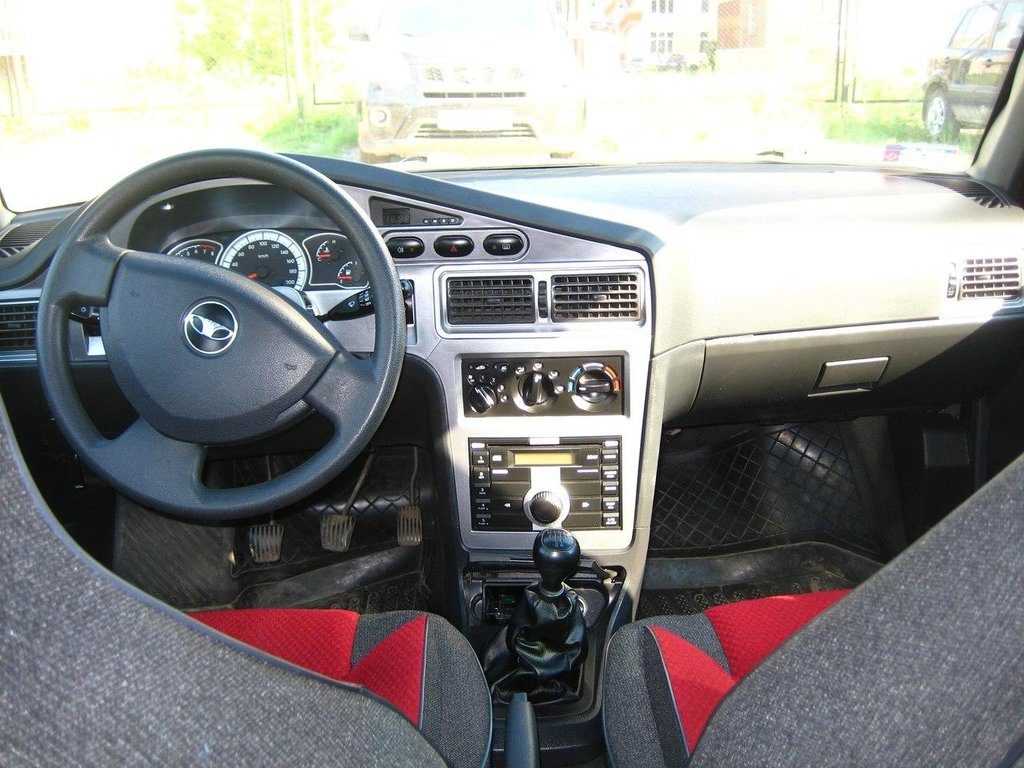

Блок управления печкой находится на центральной панели салона

Система отопления салона состоит из следующих частей:

  1. Радиатор (теплообменник). Он прогревает воздух и обдувает стёкла со стороны салона. Увеличение температуры воздуха осуществляется за счёт обмена тепла между стенками радиатора и нагревшимся антифризом, который поступает от двигателя.
  2. Нагнетатель (вентилятор). Нагнетатель представляет собой электрический мотор с вращающимися лопастями. Изменение скорости вращения позволяет регулировать поток поступающего от печки воздуха, делать его более или менее интенсивным.
  3. Заслонка терморегулятора. Она позволяет водителю регулировать работу нагнетателя. Заслонка контролирует все воздушные потоки, проходящие через радиатор, позволяя менять температурный режим в салоне. Устройство располагается в общей конструкции печки.
  4. Исполнительный элемент. Этот узел представляет собой пластиковый рычажок, который управляет потоком воздуха. В процессе работы он открывает или закрывает тепловую магистраль радиатора и направляет потоки воздуха в разные зоны салона (обдув стекла, зона ног, задняя часть и т. п.).
  5. Шланги и магистрали. По ним принудительно циркулирует нагретая двигателем охлаждающая жидкость, являющаяся основным источником тепла для печки.

Типовая схема позволяет понять, как работает радиатор отопителя

Электродвигатель печки автомобиля «Дэу Нексия» имеет цилиндрическую форму и пластиково-металлический корпус. Его технические характеристики следующие:

  • номинальное напряжение — 12 В;
  • сила тока — не более 20 А;
  • скорость работы крыльчатки — 3600 об/мин;
  • диаметр крыльчатки — 140 мм;
  • высота лопастей — 68 мм;
  • тип вентилятора — центробежный.

Электродвигатель призван обеспечивать нормальный режим работы печки в любых условиях

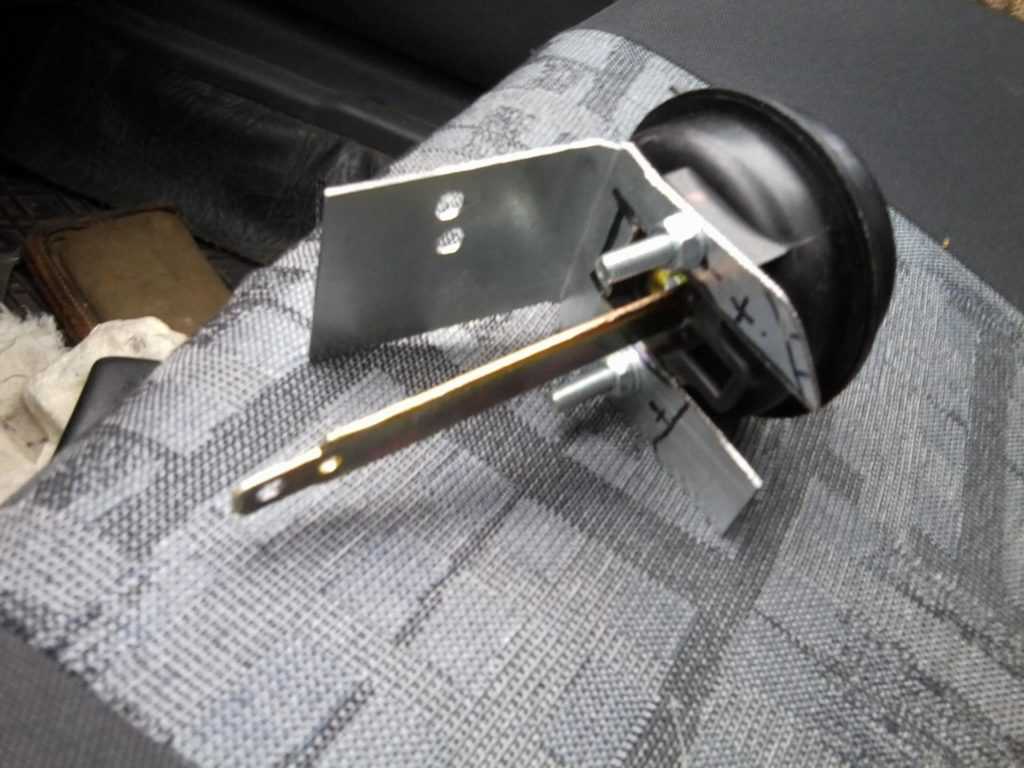

Вакуумный переключатель печки — это устройство управления заслонками. Водитель из салона может установить комфортный для себя режим работы печки, передвигая рычажки на блоке управления. Если же не удаётся направить поток воздуха в нужную область салона, потребуется провести небольшой ремонт.

Управление режимами обогрева осуществляется переключателем из салона

Особенности работы печки автомобиля «Дэу Нексия» в режиме рециркуляции

Автовладельцы знают, что долго эксплуатировать автомобиль «Дэу Нексия» с печкой, работающей в режиме рециркуляции, нельзя — в салоне может сильно увеличиться концентрация углекислого газа. Поэтому рекомендуется использовать этот режим только при пересечении местности с сильными запахами (свалки, пожары и т. п.).

Также не рекомендуется включать рециркуляцию в зимнее время, так как на стёклах начнёт быстро скапливаться и замерзать конденсат. Это сильно затруднит водителю обзор.

Демонтаж блока управления печкой

Блоком управления печкой в салоне называется панель с рычагами и переключателями, расположенная на центральной консоли. При демонтаже печки потребуется её снять. Это можно сделать за несколько минут, выполнив следующие операции:

  1. Отогнуть фиксаторы крепления облицовки на центральной консоли. Для снятия облицовки нужно отогнуть фиксаторы её крепления на центральной консоли
  2. Снять облицовку. После ослабления фиксаторов облицовка легко снимается
  3. Отсоединить тросик привода под торпедой со стороны пассажирского сиденья.
  4. Выкрутить винт крепления крестовой отвёрткой.
  5. Снять стопорное кольцо.
  6. Снять приводной тросик заслонки.
  7. Поддеть отвёрткой блок управления печкой с каждой стороны и аккуратно выдвинуть устройство на себя для отщёлкивания фиксаторов. После отщёлкивания фиксаторов блок управления печкой вытаскивается
  8. Снять с блока вакуумные магистрали.
  9. Вытянуть трос крана печки и отсоединить его.
  10. Разъединить питающую клемму. От блока управления печкой нужно отсоединить все магистрали и тросик
  11. Вытянуть блок управления на себя сильнее. Убедившись, что не осталось никаких подключений, снять блок.

Расположение предохранителя печки

Иногда может перегореть предохранитель печки. В отличие от большинства автомобилей, блок предохранителей на «Дэу Нексия» расположен не в подкапотном пространстве, а в салоне. Предохранитель печки имеет красный цвет и находится в монтажном блоке в панели приборов. Для его замены потребуется:

  1. Слева от руля найти нишу блока предохранителей.
  2. Снять крышку с блока.
  3. Используя информацию о назначении каждого элемента на внутренней стороне крышки, найти красный предохранитель номиналом 10А и вытащить его щипцами для осмотра.

На крышке блока размещена подробная схема расположения предохранителей

Таблица: назначение предохранителей автомобиля «Дэу Нексия»

Обозначение
предохранителя
Номиналь­ный ток, А Назначение предохранителей
F1 10 ЭБУ (цепь от батареи)
F2 10 Лампы габаритного света, фонари освещения номерного знака
F3 10 FlaflyBHafl подушка безопасности
F4 20 Дальний свет фар
F5 10 Левая фара (ближний свет)
Электропривод регулятора направления светового пучка левой фары
F6 10 Правая фара (ближний свет)
Электропривод регулятора направления светового пучка правой фары
F7 30 Электробензонасос топливные форсунки
F8 20 Указатели поворота, аварийная сигнализация, сигналы торможения
F9 30 Стеклоочиститель ветрового стекла
F10 10 Привод крышки лючка горловины топливного бака, АБС, иммобилайзер
F11 10 Реле включения электромагнитной муфты компрессора кондиционера
F12 30 Электродвигатель вентилятора системы охлаждения (низкая скорость)
F13 20 Лампы света заднего хода, цепь генератора, комбинация приборов, предохранитель прикуривателя, звуковой мелодичный сигнал
Fi4 30 Звуковой сигнал, реле включения электродвигателя вентилятора системы охлаждения (высокая скорость)
F15 20 Часы с индикацией, плафон освещения салона
Фонарь освещения багажника, электродвигатель привода антенны
F16 30 Моторедукторы стеклоподъемников
F17 10 Автомагнитола (цепь от замка зажигания)
F18 30 Управление замком крышки багажника, таймер электрообогрева заднего стекла, система центральной блокировки замков дверей, автомагнитола (цепь от батареи)
F19 30 Реле электровентилятора отопителя

Схема наглядно демонстрирует расположение предохранителей авто

Daewoo Nexia 2009, двигатель бензиновый 1.5 л., 80 л. с., передний привод, механическая коробка передач — своими руками

Daewoo Nexia, 2011

Daewoo Nexia, 2011

Daewoo Nexia, 2011

Комментарии 39

У меня есть люк в продаже от Нексии. Установка простая до безобразия. Все встаёт в родную крышу и сохраняется родная обшивка потолка. www.drive2.ru/market/offers/859623

Лучше от газели ставь. Цена еще вкуснее, зато в случае чего- такой же найти сможешь

мысль неплохая…только правильно его поставить…

Норм люк. В полстоимости машины. А у кого-то и во всю стоимость)

Я вообще против люка, тем более на Нексии.Она и так пластилиновая, а с люком будет вообще бумажная что ли

пожесче тазов по крайней мере, а если врезая люк не тронешь усилитель в крыше, жесткость не пострадает.

Думаю что тазы пожёстче будут, особенно если сравнивать с приорой, у меня была 2114, в ней у меня двери не скакали на кочках, а на Нексии все двери пляшут.Я искал информацию в интернете про жёсткость кузова Нексии, не нашёл, есть инфа о Шевроле Ланосе, но думаю и он жёстче, в последнии годы сборки Нексии, собирали её топ-ляп.

Ланос 100% крепче и ничего там не гуляет.

Думаю что тазы пожёстче будут, особенно если сравнивать с приорой, у меня была 2114, в ней у меня двери не скакали на кочках, а на Нексии все двери пляшут.Я искал информацию в интернете про жёсткость кузова Нексии, не нашёл, есть инфа о Шевроле Ланосе, но думаю и он жёстче, в последнии годы сборки Нексии, собирали её топ-ляп.

у меня была нексия 11 года, она жестче чем 2109, при поддомкрачивании двери открывались легко, в девятке нет, и при езде по грунту гулял весь салон вслед за кузовом, у нексии меньше это проявлялось. Металл примерно сам по себе у них одинаковый, примерно 0.6-0.7

Возможно 9ка была старенькая и ржавенькая.У меня была 14ая, как то попрочнее она чем Нексия, нексия у меня тоже 11го года.Все как то в ней жиденько.

не вижу смысла продолжать спорить о сортах дерьма

Источник

Установка на печку дополнительной помпы

Другим способом доработки печки может стать установка дополнительной помпы. Водяной насос обеспечивает принудительную циркуляцию охлаждающей жидкости. Второй насос позволит антифризу циркулировать быстрее и интенсивнее обогревать салон.

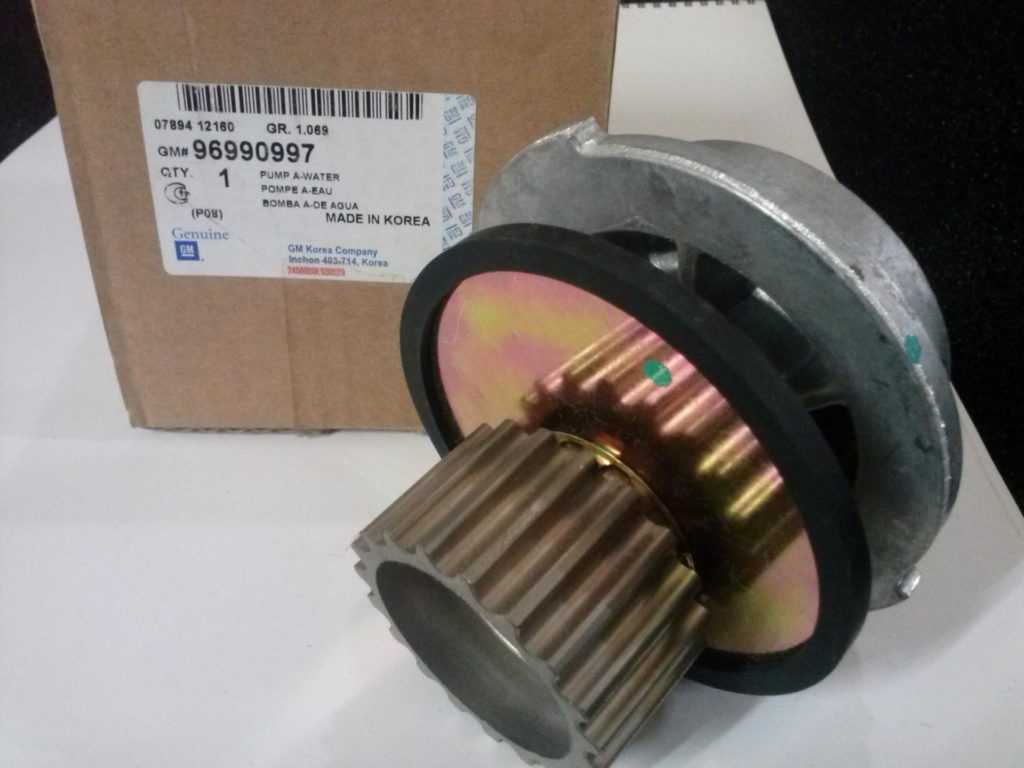

В качестве дополнительной устанавливается стандартная помпа

Для установки дополнительной помпы потребуется:

  • сама помпа;
  • металлические хомуты;
  • кусок шланга длиной 1 м;
  • набор отвёрток и гаечных ключей.

Работы выполняются в следующем порядке:

  1. Собирается узел малого круга циркуляции антифриза. Для этого помпа соединяется с двумя патрубками. К штуцеру на отвод антифриза присоединяется короткий отрезок шланга, а к подающему штуцеру — более длинный.
  2. Из системы сливается охлаждающая жидкость.
  3. С радиатора отопителя снимается шланг отвода антифриза.
  4. На место шланга отвода антифриза подсоединяется собранный узел с помпой.
  5. Помпа надёжно фиксируется за облицовочной панелью, проверяется надёжность крепления шлангов.
  6. В расширительный бачок заливается антифриз.
  7. Двигатель запускается и прогревается до рабочей температуры.
  8. Места соединений проверяются на предмет утечки антифриза

Установка второго насоса повысит интенсивность обогрева салона

Таким образом, самостоятельно диагностировать и устранить неисправность печки автомобиля «Дэу Нексия» довольно просто. Более того, не прибегая к услугам автосервиса, можно доработать систему отопления. Эффективность обогрева салона в этом случае заметно вырастет.
