Основные признаки неисправности контактной группы замка зажигания

Основные признаки, по которым можно понять что контактная группа подгорела и не работает или скоро сломается. Вы можете потрогать её, контактная группа сильно греется, включив ближний свет, печку, дворники, магнитолу – в этот момент на контактную группу идёт колоссальная нагрузка, контакты сильно нагреваются и пластик начинает плавиться. Некоторое время контактная группа будет работать, но из за того что пластик оплавился контакт стал еще хуже – не за горами поломка.

Итак первый признак, сильный нагрев контактной группы. Второй и основной признак, пахнет палёными проводами или пластиком. Если Вы снимите подрулевой кожух, то будет чувствоваться запах гари и увидите картину – почерневшие, подгорелые провода и поправленная контактная группа. Считайте, что эта статья Ваше спасенье, только нужно прочитать до конца.

Еще бывает ситуация, когда поворачиваешь ключ, а машина не реагирует. Стандартная болячка у Нексии. Это значит в 99 процентах, что вашей контактной группе пришёл каюк. Но не отчаивайтесь, если нет под рукой контактной группы, можно нормально проехать запустив двигатель проводами (см. Как завести двигатель нексии проводами без ключей). Если при повороте ключа, машина не запускается, то контактная группа этому виной. Также бывает, что просто не крутит стартер при повороте ключа – это та же неприятность.

Основные признаки неисправности контактной группы замка зажигания

Основные признаки, по которым можно понять что контактная группа подгорела и не работает или скоро сломается. Вы можете потрогать её, контактная группа сильно греется, включив ближний свет, печку, дворники, магнитолу – в этот момент на контактную группу идёт колоссальная нагрузка, контакты сильно нагреваются и пластик начинает плавиться. Некоторое время контактная группа будет работать, но из за того что пластик оплавился контакт стал еще хуже – не за горами поломка.

Итак первый признак, сильный нагрев контактной группы. Второй и основной признак, пахнет палёными проводами или пластиком. Если Вы снимите подрулевой кожух, то будет чувствоваться запах гари и увидите картину – почерневшие, подгорелые провода и поправленная контактная группа. Считайте, что эта статья Ваше спасенье, только нужно прочитать до конца.

Еще бывает ситуация, когда поворачиваешь ключ, а машина не реагирует. Стандартная болячка у Нексии. Это значит в 99 процентах, что вашей контактной группе пришёл каюк. Но не отчаивайтесь, если нет под рукой контактной группы, можно нормально проехать запустив двигатель проводами (см. Как завести двигатель нексии проводами без ключей). Если при повороте ключа, машина не запускается, то контактная группа этому виной. Также бывает, что просто не крутит стартер при повороте ключа – это та же неприятность.

Конструкция автомобильного стартера

Каждый владелец авто должен знать конструкцию механизмов и узлов своего транспортного средства. Если вы будете понимать работу механизма, то сможете легко и быстро определить поломку и устранить ее.

Главные составляющие агрегата:

• электрический мотор,
• якорь,
• щетки,
• обгонная муфта.

Некоторые модели авто могут иметь различия в строении. Не стоит воспринимать это как отклонение, такое часто встречается. Если вы покупаете деталь, необходимо сообщить продавцу о модели запчасти, которая была использована ранее. Если неправильно подобрать элемент, могут появиться сложности с его работой, и он стремительно выйдет из строя.

Если стартер не отвечает на вращение ключа и находится в беззвучном режиме, то проверка делится на следующие этапы:

1. Выявляется уровень заряда батареи аккумулятора.
2. Выполняется проверка контактов замка зажигания.
3. Выполняется диагностика тягового реле.
4. Проверяется работа части стартера, отвечающего за кручение муфты, и самого механизма.

Разгрузить контактную группу замка зажигания на нексия

Для разгрузки с помощью реле необходимо заранее закупиться нужными материалами, а именно нам понадобятся:

Колодка для реле – 50 руб.

Клеммы “мама” для реле (4 шт) – 5 руб.

Провод красный длиной 0,5 м – 15 руб.

Провод черный длиной 0,5 м – 15 руб.

Клемма под винт (1 шт) – 2 руб.

Красным помещены клеммы на контактной группе которые необходимо разгрузить:

Далее схематично изображено реле:

ДО разгрузки схема подключения и работы контактной группы на нексии:

Подключите реле к контактной группе как указанно на схема. Схема разгрузки контактной группы через реле:

По такой же схеме можно установить параллельно еще одно реле. После этой разгрузки Вы продлите срок службы контактной группы и исключение оплавления проводки, и жженого пластика в салоне автомобиля. Вдруг если будет греться один провод идущий на “30” то на кг оставьте старый провод, а на контакт “30” пустите новый провод с АКБ.

Головные боли насчёт контактной группы у вас уйдут так как теперь вся нагрузка проходит не через жалкие контактны, а через разгрузочное реле.

Кстати, чуть не забыл, если при обнаружения оплавления контактной группы, то обязательно её поменяйте на новую, поэтому рекомендую ознакомиться с нашей статьёй про кг. (См. Артикул контактной группы замка зажигания на нексии).

ps Поделись публикацией с другом нексияводом, чтобы не забыть, как разгрузить контактную группу на дэу нексия.

Опции темы

Отображение

• Линейный вид
• Комбинированный вид
• Древовидный вид

Как детали взаимодействуют между собой?

Поворот ключа в замке зажигания машины Дэу (его переход в положение III) будет подавать напряжение от аккумуляторной батареи на тяговое реле. Якорь последнего переместит рычаг привода и шестерня муфты войдет в зацепление с зубчатым венцом маховика двигателя. В этот же момент якорь тягового реле замкнет силовой контакты и в электродвигатель стартера будет подаваться напряжение от аккумуляторной батареи. После этого ротор стартера начнет поворачивать через плацентарный редуктор коленчатый вал у двигателя.

Но каким образом здесь можно избежать высокую частоту вращения стартера (и, соответственно, и его повреждения)? Сразу же после пуска, когда частота оборотов у шестерни еще превышает её же у стартера, дл этого разблокируется и начинает пробуксовывать муфта свободного хода.

На самом деле все вышеописанное происходит в течение 10 секунд. А если температура ниже нуля, то допускается, что стартер будет работать до 15 секунд.

Причины неисправностей стартера

Прежде чем приступить непосредственно к процессу ремонта или замены необходимо знать причины неисправности узла. Многим автолюбителям они достаточно знакомы. Причин для неработоспособности стартера Дэу Нексия довольно много, но рассмотрим основные из них:

• не работает АКБ;
• окисление клемм;
• замыкание тягового реле;
• обрыв цепи тягового реле;
• неработоспособность контактного зажигания;
• заедает якорь;
• износ и зависание щеток;
• разрыв цепи зажигания;
• неисправна муфта;
• износ шестерни привода;
• шестерня не попадает на зубья маховика;
• износ подшипников якоря.

Это одни из причин невозможности пуска стартера, а соответственно и двигателя.

Общее устройство и назначение стартера авто Daewoo Matiz

Автомобиль Daewoo Matiz — экономичный и быстрый, идеально приспособленный для передвижения в условиях города.

Благодаря просторному салону, достаточно просторному как для класса «Мини», и хорошим ходовым показателям его также можно использовать для загородных поездок.

Этот автомобиль отличается хорошей надежной сборкой и качественными комплектующими, в том числе такими важными, как стартер.

Принцип работы стартера

Стартер — это тот самый элемент, без которого было бы совершенно невозможно завести любой автомобиль, и Daewoo Matiz здесь вовсе не является исключением.

Как известно, стартер входит в состав практически любого современного автомобиля, являясь основным агрегатом пусковой системы двигателя.

По сути — это обычный электромотор, оснащенный тяговым реле, обгонной муфтой и еще достаточно большим количеством трудно выговариваемых деталей и элементов.

Каталог запчастей для Daewoo Matiz

При заводе ключом зажигания в стартер через контактную группу подается электрический ток, тяговое реле начинает вращать бендикс, шестеренкой зацепленный на маховик, и таким образом бендикс начинает вращать двигатель автомобиля.

Особенности стартера Daewoo Matiz

Одной из главных особенностей стартера автомобиля Daewoo Matiz является то обстоятельство, что эта модель оснащается стартерами двух разных изготовителей автозапчастей:

При этом определить, какой именно марки на вашем автомобиле установлен стартер, достаточно проблематично — эта информация нигде не прописана в документации, и понять, что к чему, можно лишь на подъемнике.

Главным визуальны отличием стартеров является форма кожуха — Mando имеет коническую форму кожуха, а Delphi — полукруглую. Именно по этому признаку можно сразу понять, о стартере какой марки идет речь.

В связи с этим довольно часто возникают проблемы с починкой стартера, когда владельцы авто, не зная точно, какой фирмы у них стартер, заказывают к нему детали.

Есть еще один момент — для модели с двигателем объем 0,8 литра и для модели с двигателем объемом 1 литр нужны разные стартеры, то есть даже в том случае, если речь идет о стартерах одной компании, комплектующие у них также окажутся разными.

В принципе, стартер — достаточно «долгоиграющий» компонент — он может служить и восемь, и десять и двенадцать лет, а в ряде случаев и больше. Многое, конечно же, зависит от того, насколько интенсивно эксплуатируется автомобиль. При этом наиболее распространенных неисправностей стартера существует не так уже и много:

• выход из строя тягового реле;
• выход из строя двигателя стартера;
• общий износ стартера, когда выходят из строя втулки.

Как уже говорилось выше, в случае неисправности стартера нет совершенно никакой разницы, будете ли вы менять стартер Delphi на модель от Delphi, стартер Mando на аналогичное изделие Mando, или же стартер Delphi на аналог от Mando.

Вот если вам придет в голову перебрать стартер с целью устранить неисправность и заменить вышедшие из строя элементы, здесь уже становится важно то, какой именно марки у вас изделие и какие конкретно детали вы пытаетесь использовать для его починки. Устройство и принцип работы стартера Daewoo Matiz

Устройство и принцип работы стартера Daewoo Matiz

Схема предохранителей

Основа блока не отличается для автомобилей 2000 и 2011 года выпуска. Также восьмиклапанная версия и шестнадцатиклапанный моторы защищены одинаковыми предохранителями.

Стандартная электросхема расшифровывается так:

• F1 – система ЭБУ, предохраняет силовые жилы устройства;
• F2 – система габаритов;
• F3 – не используется;
• F4 – предохранитель режима дальнего света головной оптики;
• F5/6 – ближний свет, коррекция правой и левой фар соответственно;
• F7 – топливная система;
• F8 – повороты в режиме работы, аварийка и стопы;
• F9 – дворники;
• F10 – защитный элемент электрического замка крышки рагажника;
• F11 – компрессор кондиционера;
• F12 – низкая скорость вращения вентилятора печки;
• F13 – предохранитель Ф13 многофункционален, элемент отвечает за прикуриватель, приборную панель, работает как вспомогательный элемент цепи генератора;
• F14 – клаксон и вентилятор печки;
• F15 – внутренняя подсветка салона, бардачка и грузового отсека;
• F16 – питание электроподъемников дверных стекол;
• F17 – включается в работу при запитке магнитофона от замка зажигания;
• F18 – ЦЗ, питание магнитолы от АКБ, привод замка крышки багажного отделения.

Также здесь присутствует несколько реле.

1. Максимальный режим работы вентилятора печки.
2. Поворотники в режиме моргания.
3. Реле включения бензонасоса.
4. Фронтальные и кормовые противотуманки.

Релюшка противотуманок при установке мощной оптики нередко перегорает или не справляется. Для разгрузки элемента пользователи устанавливают вспомогательный блочок и подпитывают к нему задние фонари.

В дополнительной части имеется малое количество плавких вставок:

• F20 – климатконтроль;
• F21 – стандартные противотуманки.

С постоянно перегорающим элементом водители разбираются аналогичным путем, как и с реле. Протягивается отдельная магистраль и запитывается через общий выключатель.

Разгрузить контактную группу замка зажигания на нексия

Для разгрузки с помощью реле необходимо заранее закупиться нужными материалами, а именно нам понадобятся:

Колодка для реле – 50 руб.

Клеммы “мама” для реле (4 шт) – 5 руб.

Провод красный длиной 0,5 м – 15 руб.

Провод черный длиной 0,5 м – 15 руб.

Клемма под винт (1 шт) – 2 руб.

Красным помещены клеммы на контактной группе которые необходимо разгрузить:

Далее схематично изображено реле:

ДО разгрузки схема подключения и работы контактной группы на нексии:

Подключите реле к контактной группе как указанно на схема. Схема разгрузки контактной группы через реле:

По такой же схеме можно установить параллельно еще одно реле. После этой разгрузки Вы продлите срок службы контактной группы и исключение оплавления проводки, и жженого пластика в салоне автомобиля. Вдруг если будет греться один провод идущий на “30” то на кг оставьте старый провод, а на контакт “30” пустите новый провод с АКБ.

Головные боли насчёт контактной группы у вас уйдут так как теперь вся нагрузка проходит не через жалкие контактны, а через разгрузочное реле.

Кстати, чуть не забыл, если при обнаружения оплавления контактной группы, то обязательно её поменяйте на новую, поэтому рекомендую ознакомиться с нашей статьёй про кг. (См. Артикул контактной группы замка зажигания на нексии).

ps Поделись публикацией с другом нексияводом, чтобы не забыть, как разгрузить контактную группу на дэу нексия.

Опции темы

Отображение

• Линейный вид
• Комбинированный вид
• Древовидный вид

Рекомендуем посмотреть:

• Стартер не крутит под нагрузкой

• Устройство тягового реле стартера

• Втягивающее реле стартера ваз 2110 ток потребления

• Стартер исправен но с ключа не крутит

• Нексия или приора сравнение
• Почему не запускается стартер

Конструкция автомобильного стартера

Каждый владелец авто должен знать конструкцию механизмов и узлов своего транспортного средства. Если вы будете понимать работу механизма, то сможете легко и быстро определить поломку и устранить ее.

Главные составляющие агрегата:

• электрический мотор,
• якорь,
• щетки,
• обгонная муфта.

Некоторые модели авто могут иметь различия в строении. Не стоит воспринимать это как отклонение, такое часто встречается. Если вы покупаете деталь, необходимо сообщить продавцу о модели запчасти, которая была использована ранее. Если неправильно подобрать элемент, могут появиться сложности с его работой, и он стремительно выйдет из строя.

Если стартер не отвечает на вращение ключа и находится в беззвучном режиме, то проверка делится на следующие этапы:

1. Выявляется уровень заряда батареи аккумулятора.
2. Выполняется проверка контактов замка зажигания.
3. Выполняется диагностика тягового реле.
4. Проверяется работа части стартера, отвечающего за кручение муфты, и самого механизма.

Основные неисправности стартера

Итак, как быть, если автомобиль не заводится и как быть, если стартер не крутит? Для начала, разумеется, нужно разобраться в основных неисправностях узла.

1. Завестись не получается, хотя ключ зажигания попадает в положение III, но при этом водитель не слышит характерного щелчка, а сам узел отказывается крутить. Как правило, такая поломка связана с выходом из строя втягивающего реле. Однако, в первую очередь все же нужно убедиться в том, что аккумуляторная батарея на автомобиле заряжена и рабочая. Не лишней в данном случае будет проверка клемм на батарее — в том случае, если они будут окислены, их потребуется прочистить. Иногда подобная проблема проявляется при плохой фиксации кабеля массы на кузове автомобиля, сам провод может быть поврежден. Если с этим все в порядке, нужно будет удостовериться в том, поступает ли напряжение на контакт самого реле узла. Диагностика осуществляется с использованием мультиметра либо контрольной лампы на 12 вольт. В том случае, если батарея работает нормально, но при этом узел все равно не крутит, причину неисправности нужно искать в замке зажигания. В противном случае, причина неисправности будет заключаться в работе тягового реле.
2. При запуске силового агрегата водитель может слышать характерный щелчок, однако узел все равно не крутите. В этом случае причина неисправности может заключаться в неисправности втягивающего реле, залипании либо износе щеток или выходе из строя коллектора якоря. Но при этом также необходимо убедиться в том, что АКБ работает нормально, масса закреплена надежно, а клеммы аккумулятора не окислены. Кроме того, не лишним будет проверить, хорошо ли затянуты клеммы на самом стартере, речь идет о постоянном плюсе, а также управляющем контакте реле.
3. Двигатель запускается, но при этом узел поворачивается с большим трудом. В данном случае причиной неисправности, как правило, служит износ втулок механизма или загрязнение коллектора, проблему позволит решить очистка последнего или замена втулок. Кроме того, проблема может заключаться в замыкании либо обрыве обмоток якоря, а также износе щеток. При необходимости щетки также можно заменить.
4. Узел крутит нормально, но при этом маховик не поворачивается. Такая неисправность может быть обусловлена некорректной работой бендикса, в частности, шестеренки привода. Также поломка может быть обусловлена поломкой вилкой привода.
5. Механизм крутит, однако маховик не проворачивается, при этом из моторного отсека, в области кожуха коробки передач, доносится нехарактерный звук — визг или треск. Причина в данном случае может крыться в неработоспособности бендикса либо износе зубчиков венца маховика.
6. Узел продолжает функционировать после запуска силового агрегата или произвольно включается во время езды. Если завестись получается, но стартер работает некорректно, возможно, вышло из строя втягивающее реле. В этом случае шестеренка привода также может не выходить из зацепления с маховиком либо она попросту заклинивает на шлицах так называемого якоря. Поэтому в первую очередь нужно уделить время диагностике этих компонентов. Если с ними все в порядке, то, возможно, причина неисправности заключается в контактной группе. Если сам стартер крутит слабо, подробнее о вариантах решения неисправности вы можете узнать тут.

реле и предохранители

Контактная группа — причина отказа стартера Но, пожалуй, самая распространённая причина отказа стартера — выход из строя контактной группы. Если стартер сам по себе работает, как показал первый тест, то с огромной долей вероятности можно грешить именно на контактную группу замка зажигания.

Гонит стартер на ДЭУ НЕКСИЯ в чем проблема?

Дело в том, что при проектировании электросхемы инженеры не учли высокой нагрузки на контакты замка зажигания. Во время запуска двигателя напряжение от АКБ подаётся напрямую на контактную группу и при включении стартера через контакты проходит большой ток, они греются и со временем выгорают.

Оплаченные ссылки

Как не допустить поломки контактной группы Конечно, можно просто заменить контактную группу на Нексии, однако нет гарантии, что история с выгоранием контактов не повторится.

Чтобы избежать возникновения проблемы в дальнейшем, необходимо разгрузить контакты 15 и 30 контактной группы.

Для этого необходима установка разгрузочного реле между этими контактами. Подойдёт обычное реле стартера от ВАЗ , включённое по схеме между контактами 15 и Разбираемся в схеме подключения: Подсоединяем провода к клеммной колодке. Добираемся до замка зажигания, сняв кожухи рулевой колонки.

Правила замены предохранителей

Для замены перегоревшего предохранителя или вышедшего из строя реле требуется обесточить соответствующую цепь электросистемы автомобиля (выключить зажигание или снять клемму с аккумулятора), открыть монтажный блок и вынуть неисправную деталь из клемм. Для удобства пользования некоторые наборы предохранителей комплектуются специальными щипчиками из пластика, которые облегчают демонтаж.

Также необходимо помнить несколько правил, которые помогут избежать повреждений электрической системы Дэу Нексия:

1. Нельзя применять предохранители с большим номиналом силы тока, чем указанный в руководстве по эксплуатации. Это может вызвать перегорание контактных дорожек на печатной плате блока, поломку конечных энергопотребителей и даже возгорание автомобиля.
2. Категорически запрещено заменять предохранители металлическими перемычками или замыкать ножки сгоревших предохранителей проволокой накоротко.
3. Не стоит экономить на покупке предохранителей, так как изделия сомнительного качества из нижнего ценового диапазона зачастую не соответствуют номиналу, указанному на корпусе, и, следовательно, не выполняют защитную функцию.

Daewoo Nexia › Бортжурнал › ► [5] Разгрузка контактной группы

UPD 15.01.2020: Все хорошо)) КГ все та же.UPD 04.02.2019: Все работает до сих пор. На все той же старой КГ.UPD 16.02.2018: Все работает. Не менял КГ года 2 почти.UPD 10.04.2016: Все работает стабильно. Год прошел без происшествийUPD 31.05.2016: Отказала сама контактная группа. Причина не в разгрузке. После переборки и смазки, КГ снова в строю.

Оплавилась КГ у меня в дороге. Я до этого проехал 50 км, и встал при въезде в город, благо хоть так…

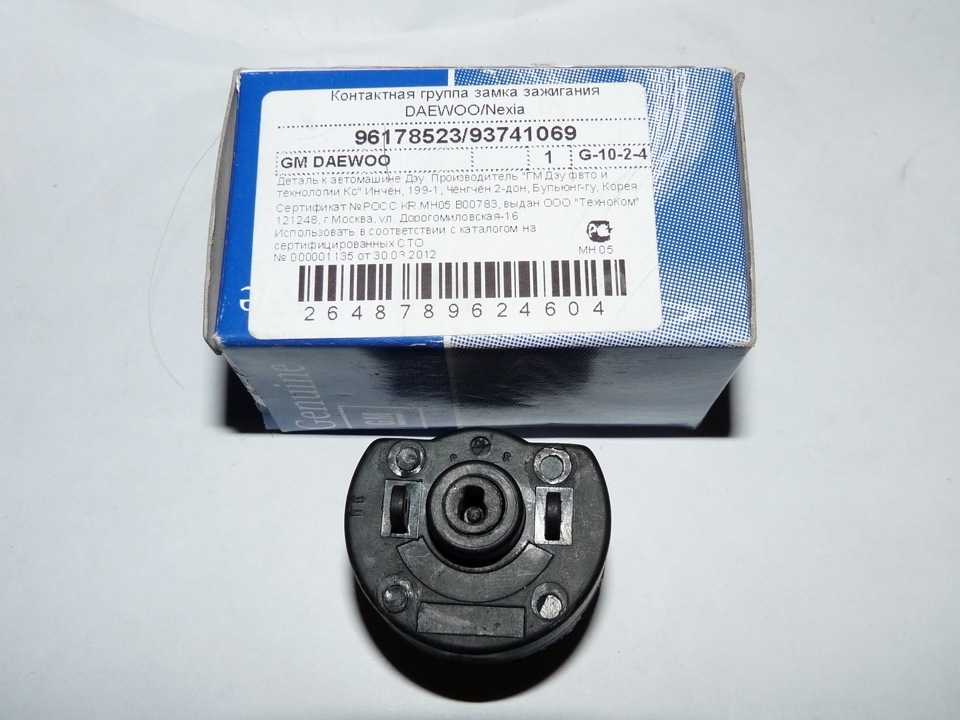

Поставил новую КГ, и чтобы больше не выкидывать деньги на ветер, сделал разгрузку. После данной разгрузки имеем чуть теплую КГ, да и свет ближний стал поярче.

Спасибо автору затеи Ingener73 и статью Решение проблемы перегрева КГ на Нексии N150. Но я воспользовался чуть облегченной версией от Aleksey68tmb и статьей Разгрузка КГ, питание фар.

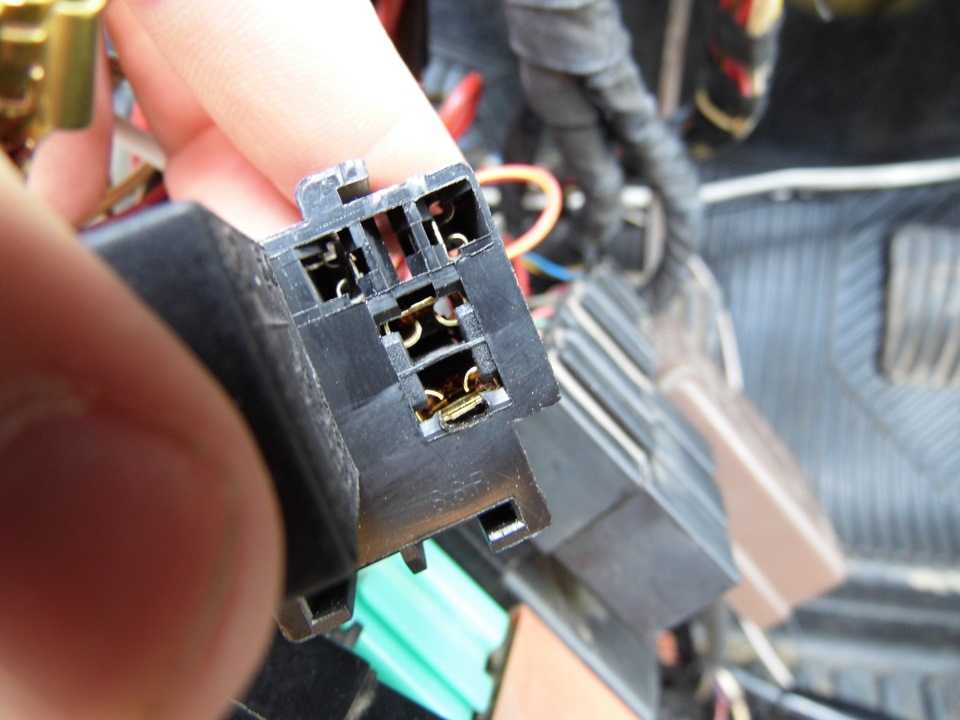

И так, извлек блок предохранителей, и перевернул задней стороной.

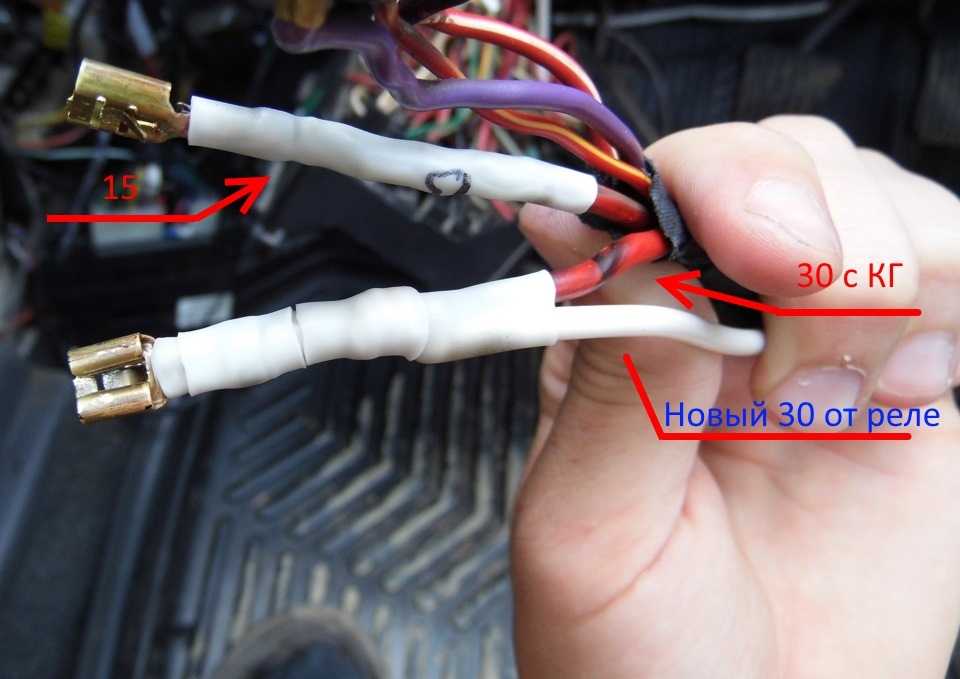

Извлекаем контакт 30 из колодки вместе с клеммой, красный провод

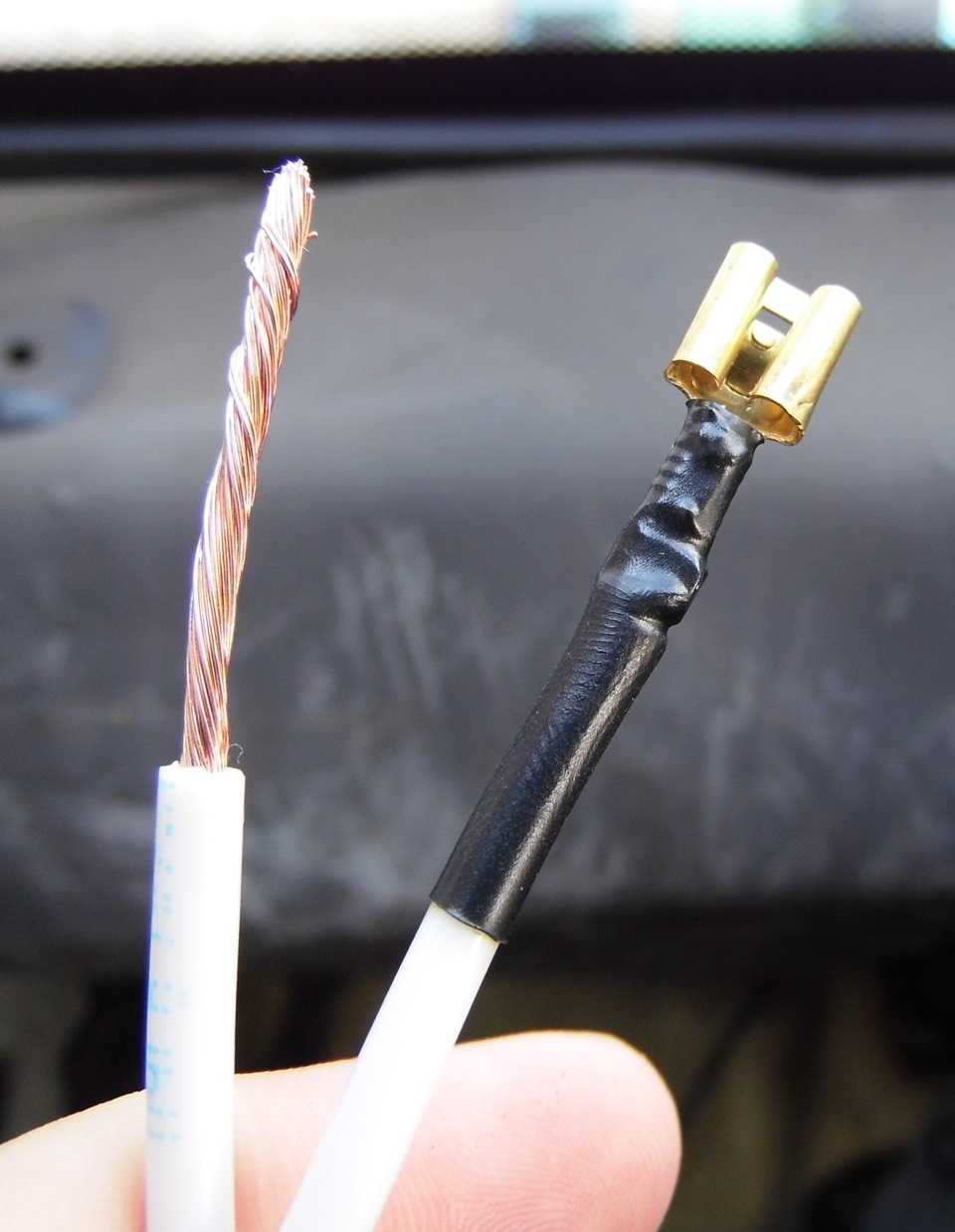

Берем новый провод сечением 2.5 мм около 30 см (смотрите по месту), на один конец обжимаем клемму, второй конец зачищаем

Для удобства я отсоединил крепление реле, они на салазках, легко съезжают, и вставил клемму нового провода на место контакта 30 реле фар

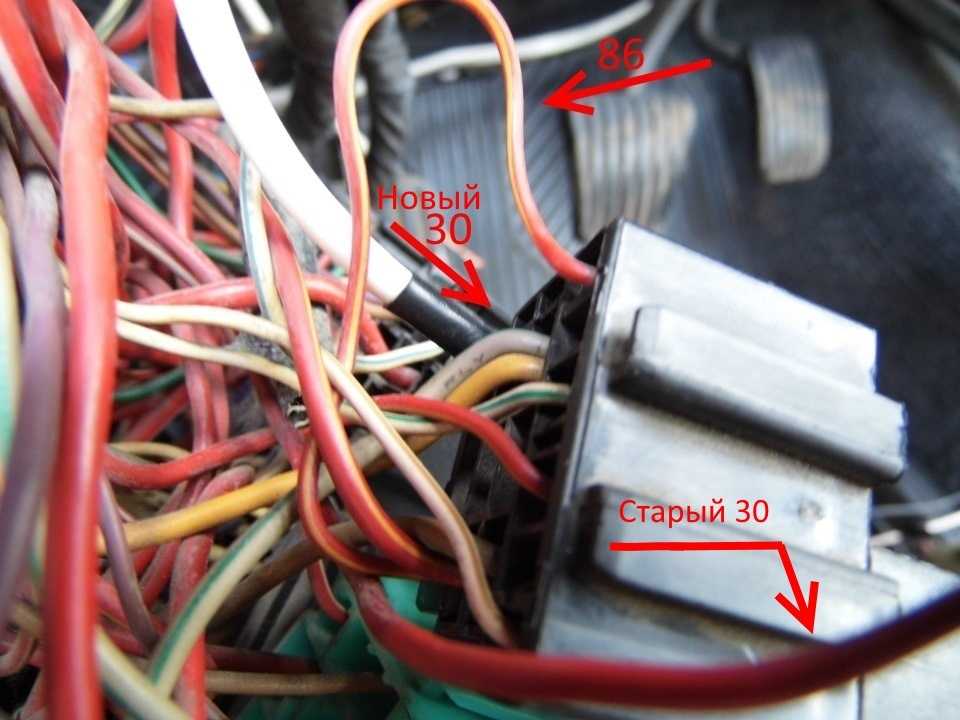

Далее подключаем второй конец нового провода контакта 30 реле фар на провод контакта 30, который идет на контактную группу, и в принципе все, не забываем все заизолировать.

Для того, чтобы свет тух при выключении зажигания! нужно:

На фото видно тоненький длинный красно-желтый проводок, дугой вверх (стрелкой 86 на фото указал). У меня этот проводок шел перемычкой от контакта 86 реле ГАБАРИТОВ к 86 контакту реле ФАР. Вот его перерезаем пополам. Один конец (под цифрой 2), который уходит на реле ГАБАРИТОВ (контакт 86) просто изолируем. А второй конец (под цифрой 1), который уходит на реле ФАР (тоже контакт 86), к нему подсоединяем старый красный провод (контакт 30), который вначале еще извлекли. И все, свет тухнет.

Кстати, где то читал, что не у всех такая перемычка есть. Вероятно, зависит от года выпуска авто…

Дополнительные предохранители Дэу Нексия

Часто владельцы Нексии оснащают свой автомобиль дополнительным электрооборудованием, которое не устанавливается в штатных комплектациях. При грамотной установке и подключении подобные устройства защищаются дополнительными предохранителями и реле непосредственно в их электропроводке.

Так для дополнительных световых приборов и ДХО характерно расположение предохранителей в моторном отсеке или под приборной панелью. Электрические компоненты системы подогрева сидений чаще всего размещают в салоне и для доступа к ним нужно разобрать нижнюю часть центральной консоли или снять облицовку тоннеля в районе рычага КПП.

Следует помнить, что подключение большого количества дополнительных энергопотребителей может негативно влиять на зарядку аккумулятора и работу электрической системы машины.

Можно ли отремонтировать втягивающее реле?

На старых модификациях стартеров, это было возможно. После появления щелчков, просто снимаем реле, и разбираем его. Внутри есть контактная площадка, обычно это пластина и два контакта. Между ними могут образовываться окислы, а также пластиковая пленка от долго запуска. Нам нужно эту часть зачистить и работоспособность восстановится.

Посмотрите полезное видео.

ОДНАКО. Новые модификации реле НЕРАЗБОРНЫЕ. Их нельзя так просто разобрать (без разрушения корпуса) и почистить. Зачастую нужна замена. ДА и выходят они из строя раз в 120 – 150 000 км пробега (а может быть и реже) и заменить их не так дорого стоит.

Блок предохранителей и реле Daewoo Nexia N100

Плавкие вставки, предохранители и реле включения электрооборудования автомобиля установлены в блоке, расположенном слева за панелью приборов.

Цвет предохранителя	Максимальная сила тока, А
Серый	2
Светло-коричневый	5
Коричневый	7,5
Красный	10
Светло-голубой	15
Жёлтый	20
Светло-зелёный	30
Оранжевый	40

Часть блока предохранителей и реле, закрываемая крышкой панели приборов

Реле и включаемые ими цепи
№	Включаемые цепи
1	Реле-прерыватель указателей поворота и аварийной сигнализации
2	Электровентилятор системы охлаждения (высокая скорость)
3	Топливный насос
4	Противотуманные фары

Предохранители и защищаемые ими цепи
№	Ток, A	Защищаемые цепи
F1	ЕСМ	10	Электронный блок управления двигателем
F2	ILLUMINATION	10	Габаритное освещение
F3	ЕСМ2	—	Резерв
F4	HEAD LAMP H/BEAM	20	Дальний свет фар
F5	H/LAMP LH L/BEAM	10	Ближний свет и электрокорректор (левая фара)
F6	H/LAMP RH L/BEAM	10	Ближний свет и электрокорректор (правая фара)
F7	FUEL PUMP	30	Топливный насос, форсунки
F8	HAZARD LIGHT	20	Указатели поворота (аварийная сигнализация), сигналы торможения
F9	WIPER	30	Стеклоочиститель и стеклоомыватель
F10	FUEL DOOR	10	Электропривод замка крышки люка заливной горловины топливного бака
F11	AIRCON	10	Реле компрессора системы кондиционирования
F12	BLOWER MOTOR (LOW)	30	Электровентилятор системы охлаждения (низкая скорость)
F13	CLUSTER CIGAR CHIME	20	Щиток приборов, цифровые часы, прикуриватель, зуммер, фонари света заднего хода, генератор, обогрев заднего стекла
F14	HORN BLOWER MOTOR (HIGH)	30	Звуковой сигнал, электровентилятор системы охлаждения (высокая скорость)
F15	ROOM LAMP ANT	20	Плафоны освещения салона и багажного отделения, электропривод антенны
F16	POWER WINDOW	30	Электростеклоподъемники
F17	AUDIO (IGN)	10	Автомагнитола (питание от замка зажигания)
F18	AUTO TRUNK DOOR LOCK AUDIO (ВАТТ)	30	Автомагнитола (питание от аккумуляторной батареи), электрообогреватель заднего стекла, электропривод замка крышки багажного отделения, центральный замок

Нижняя часть блока предохранителей и реле

Реле и включаемые ими цепи
№	Включаемые цепи
5	Электровентилятор климатической установки (максимальная скорость)
6	Прерывистый режим стеклоочистителя
7	Электрообогрев заднего стекла (с функцией автоматического отключения)
8	Ближним свет фар (при включении ламп дальнего света)
9	Звуковой сигнал
10	Компрессор системы кондиционирования
11	Электровентилятор системы охлаждения (малая скорость)
12	Фары
13	Наружное освещение
14	Зуммер

Предохранители и защищаемые ими цепи
№	Ток, А	Защищаемые цепи
F19	30	Электровентилятор климатической установки
F20	30	Противотуманные фары

Замена предохранителей и реле

Последовательность выполнения 1. Подготавливаем автомобиль к выполнению работы.

2. Снимаем крышку панели приборов.

3. По схеме, нанесенной на обратной стороне крышки, и таблицам (см. выше) находим предохранитель неисправной цепи и извлекаем его.

Неисправный предохранитель можно определить по перегоревшей нити.

4. Устанавливаем новый предохранитель соответствующего номинала.

5. Для замены реле извлекаем его из блока, предварительно определив неисправное по таблице (см. выше).

6. Устанавливаем на место крышку блока.

Информация актуальна для моделей Дэу Нексия 1994, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.

Дэу нексия не крутит стартер

Автомобиль Дэу Нексия часто сталкивается с неисправностью двигателя. Радует то, что любую поломку можно устранить самостоятельно и быстро

Важно правильно искать причины. Интенсивная эксплуатация автомобиля приводит к неисправностям некоторых механизмов и узлов

Если вы не можете завести машину, Дэу Нексия, не крутит стартер или слышны звуки, тогда может потребоваться ремонт. Агрегат отвечает за включение двигателя, и если возникает поломка, автомобиль не может передвигаться. Задачей каждого автомобилиста является постоянный контроль за работой механизмов и узлов, выполнять своевременное техническое обслуживание.

Как снять стартер на дэу нексия

Рено Меган 2 фаза 2 ,1. Так что если у вас нет соответствующего опыта, в случае поломки можно смело обращаться в специализированные автомастерские, где быстро и недорого решат подобную проблему. Где находится салонный фильтр на Киа Спортейдж ? Kia Sportage — Где размещен фильтр салона?

И как заменить салонный фильтр на автомобиле Kia Sportage г.

Как найти фильтр салона на Киа Спортаж? Как Снять Стартер Киа Спектра Как снять стартер киа спектра Киа Спектра снятие установка разборка стартера Стартер размещен на картере сцепления с задней стороны силового агрегата.

Для того что бы хоть как то ослабить тормозной механизм и снять барабан, пришлось обрубить тросик стояночного тормоза! После чего, всё же удалось сбить тормозной барабан не разбивая его на куски. Барабан так или иначе пришёл в негодность! В где находится стартер на daewoo nexia пришлось снять весь тормозной механизм и заглушить тормозной цилиндр, открутив от него магистраль и уложив в цилиндр небольшой кусочек резины прикрутить магистраль обратно!

Этот метод даёт временно использовать автомобиль без утери тормозной жидкости, что бы добраться до места ремонта.

В результате окончания ремонтных работ, были заменены: В этом случае может быть забита дроссельная система или регулятор холостого хода дэу нексия. В противном случае нужно проверять свечи и бронепровода.

Будем рады Вашим лайкам и комментариям Подписывайтесь на канал Наша группа: Включился стартер, но не вращается якорь и не работает маховик? Проблему можно решить заменой муфты, привода или маховика в зависимости от поломки. Если же кажется, что при включении стартера где находится стартер на daewoo nexia чрезмерный шум, то возможно, вся причина — в чрезмерном износе подшипников которые достаточно будет поменять.

Возможно, что повреждены только лишь зубья шестерни привода или маховика тоже будет достаточно замены.

Полезно знать…

Как полностью и частично поменять замок зажигания daewoo nexia и matiz (личинку, контактную группу)? Если вы хотите сэкономить и купить только саму личинку, и при этом чтобы остался только один ключ, то есть еще один вариант, о котором полезно знать. Он будет заключаться во взаимозаменяемости секретов между старой и новой личинкой замка зажигания.

1. Проверните личинку, точнее ее внутреннюю часть до упора фиксатора, нажмите на него отверткой и выведите из зацепления. Будьте очень осторожны, выполняя эту процедуру, т.к фиксатор и пружинка могут отскочить и потеряться. На противоположной стороне личинки так же присутствует язычок-фиксатор, за ним тоже следует приглядывать и беречь от потери.
2. По аналогии необходимо предпринять те же действия с новой личинкой.
3. Сравните между собой размеры секретов.
4. Если секреты одинаковы, можете приступать к их замене. Меняйте каждый секрет по очереди и смотрите, не перепутайте месторасположения каждого из них, при неправильном положении хотя бы одного, ключ личинки уже не провернется.
5. Если секреты новой личинки будут отличаться по размеру, то вам придется заменить ее одним из способов, описанных ранее.

Замена замка зажигания на деу нексия.Все очень просто

https://youtube.com/watch?v=-GMzIiBq2pE

Запустить заглушить автомобиль можно при помощи контактной группы и отвертки. Для этого аккуратно снимаем её с замка.

Она зафиксирована потайным винтом, который можно выкрутить из корпуса замка зажигания тонкой шлицевой отвёрткой. Проворачиваем сердечник контактной группы и если двигатель запустился, делаем вывод — виновата личинка. Вставляем сюда плоскую отвертку и поворачиваем её. Артикулы Новая корейская личинка замка зажигания KR получила артикул S и стоит в пределах рублей.

Оригинальный же комплект личинок для дверей, замка багажника и замка зажигания стоит около 3 тысяч. Если нас не смущает, что для дверного и замка багажника у нас будет один ключ, а для замка зажигания второй — тратим рублей и ставим новую личинку на место.

Это интересно: Рено Аркана 2021 — комплектации и цены, технические характеристики
