Коробка передач дэу нексия схема, ремонт, замена кулисы

Замена кулисы в автомобиле Daewoo Nexia своими руками

Снятие кулисы.

  1. Проведите некоторые подготовительные работы. Снимите защиту картера двигателя, для облегчения доступа снизу. Откройте капот и отключите несколько клемм от датчиков, жгуты проводки отведите в сторону. Открутите расширительный бачок и отведите его в сторону, при этом отсоединять от него шланги не обязательно. Эти меры обеспечат вам свободный доступ сверху.
  2. Снизу автомобиля ослабьте хомут, связывающий рычаг коробки переключения передач с кулисой.

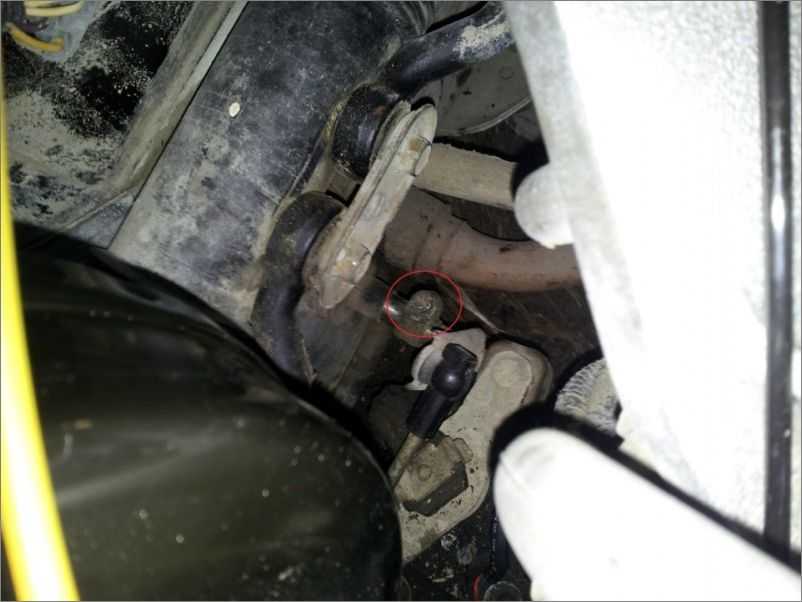

  3. Сверху, через моторный отсек, ослабьте затяжку болта для хомута, который соединяет вал переключения с приводом.
  4. Извлеките пружинный фиксатор и вытащите малую ось, которая соединяет шток переключения с кулисой.
  5. Поверните ось, с помощью которой соединены привод переключения передач и кронштейн, в направлении против движения часовой стрелки, подденьте ее отверткой и извлеките, слегка потянув вверх.
  6. Теперь, когда кулиса отсоединена от рычага и от всей коробки переключения передач, она останется прикреплена своей центральной частью к закрытой площадке, расположенной в моторном отсеке. На штоке ее крепления сверху находятся защелки, отожмите их в разные стороны и потяните за направляющий шток. Теперь кулису можно спокойно извлечь, вытащите ее через верх.

Ремонт кулисы.

  1. Следует заменить втулки на шарнирах привода. Возьмите пассатижи, снимите стопорное кольцо, разъедините соединение. Снимите старую втулку и установите новую на шарнир, напрессовывайте проушину на втулку, пока не появится канавка для стопорного кольца.
  2. Замените пластмассовый треугольник на приводе, его выработка всегда очень значительна. Сточите расклепанное окончание оси, выбейте ее и установите новые треугольник и ось, расклепайте окончание оси на новой детали.
  3. Замените втулки и резиновые уплотнения рычага привода. После того, как все собрано, можете приступать к установке. Не торопитесь с затяжкой хомута, которым соединяется вал с кулисой.

Сборка и регулировка кулисы.

  1. Сборка осуществляется в обратном порядке разбора. Кулиса была закреплена по центру при помощи штока с защелками.
  2. Установите рычаг коробки переключения передач в нейтральное положение.
  3. Переходим к моторному отсеку, с правой стороны от тяги, которая уходит в коробку, необходимо нащупать пластмассовую заглушку. Выдерните ее, а в образовавшееся отверстие поместите сверло.
  4. Одной рукой возьмите тягу из коробки переключения передач и до упора поверните ее к себе, стоя лицом к автомобилю, это получится по ходу движения часовой стрелки. В это время, второй рукой придержите сверло. Слегка поворачивая тягу в разные стороны, вы ощутите, как сверло чуть углубилось и зафиксировало ее. Пришло время закрепить соединение штоком и запорным элементом до характерного щелчка.
  5. Теперь переместитесь под днище вашего автомобиля и соедините кулису с тягой, расположенной в салоне. Хомут пока затягивать не стоит. Из салона необходимо снять кожух рычага переключения и открыть свободный доступ к пластиковому каркасу механизма.
  6. Со стороны водителя в самом рычаге и в каркасе следует отыскать отверстия, совместить их между собой и зафиксировать сверлом. Таким образом, после проведения всех манипуляций вы имеете твердо зафиксированные рычаг и повернутую тягу из коробки. В этом и заключается вся регулировка. Теперь, окончательно затяните хомут.
  7. Вытащите сверла, поставьте заглушку и установите на место салонный кожух рычага переключения передач.
  8. Проверьте, как переключаются передачи.
  9. Верните на прежнее место всю проводку, подсоедините все отключенные датчики и подключите обратно бачек для жидкости охлаждения.

3.8.1.1. Замена передних колодок и тормозных дисков Дэу Нексия (Daewoo Nexia)

Сразу хотел бы извиниться за насморк , приболел.

http://autovizov.ru/daewoo/nexia-2/%D0%B7%D0%B0%D0%BC%D0%B5%D0%BD%D0%B0-%D0%BA%D1%83%D0%BB%D0%B8%D1%81%D1%8B-%D0%B2-daewoo-nexia-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8.htmlhttp://inter-foto-press.ru/daewoo/nexia-2/%D0%B7%D0%B0%D0%BC%D0%B5%D0%BD%D0%B0-%D0%BA%D1%83%D0%BB%D0%B8%D1%81%D1%8B-%D0%B4%D1%8D%D1%83-%D0%BD%D0%B5%D0%BA%D1%81%D0%B8%D1%8F.htmlhttp://videoremont-avto.ru/remont-transmissii-chevrolet-aveo/nastroyka-kulisy-kpp-daewoo-nexia/http://putinizm.ru/nastroyka-kulisy-kpp-daewoo-nexiahttp://haunklif.ru/watch/%D0%A0%D0%B5%D0%B3%D1%83%D0%BB%D0%B8%D1%80%D0%BE%D0%B2%D0%BA%D0%B0-%D0%BA%D1%83%D0%BB%D0%B8%D1%81%D1%8B-%D0%9D%D0%B5%D0%BA%D1%81%D0%B8%D0%B8-Nexia/

Подготовительные работы

Начните с приобретения запчастей, в ремонтный комплект для замены кулисы будут входить тяга для выбора передач и пять пластиковых втулок с резиновыми уплотнительными кольцами.

Помимо комплекта, еще рекомендуется докупить оси привода переключения, одну большую и две маленьких с пружинными замками. Кроме того, желательно сразу заменить шток и сальник для механизма переключения.

Как правило, при разборе обнаруживается присутствие значительной выработки на проушине штока, поэтому потребуется его замена. Из инструментов вам потребуются: торцевой ключ на 12, два сверла, отвертка, молоток и разжимные пассатижи, чтобы снять стопорные кольца.

Как заменить смазку самостоятельно?

Выполнить замену рабочей жидкости можно при помощи специалистов на СТО или самостоятельно. Рассмотрим процесс смены своими руками.

Подготовка

Перед выполнением задачи необходимо подготовиться. Купите два литра смазочного материала и приготовьте инструментарий:

  • набор гаечных ключей или торцевых головок (потребуются инструменты на 13, 17 и 19);
  • домкрат;
  • медицинский или строительный шприц;
  • новая прокладка для поддона трансмиссии;
  • старое ведро, тазик или обрезанная бутылка для сбора «отработки».

Перед покупкой прокладки обязательно осмотрите поддон на коробке передач. В продаже можно найти два вида прокладок для поддонов, которые крепятся на 10 либо 11 болтов. Поэтому покупая уплотнитель, убедитесь в том, что он вам подходит. При отсутствии возможности приобрести прокладку, ее можно изготовить своими руками из паронита. В крайнем случае, если уплотнителя не будет, поддон по периметру надо промазать герметиком.

Подробная инструкция по замене масла приведена на видео (материал снят и опубликован каналом Expert R).

Этапы работы

Процедуру замены необходимо выполнять в гараже с ямой или на эстакаде:

  1. Залезьте под днище автомобиля. Если на двигателе защита, ее надо демонтировать. Для этого открутите болты, которые ее крепят.
  2. Гаечным ключом либо торцевой головкой на 10 открутите винты поддона трансмиссии. Сначала выкрутите болты в передней части. Сделав это, подставьте под него емкость. Желательно тазик, поскольку из поддона начнет стекать масло.
  3. После слива отработанной жидкости полностью демонтируйте поддон. Прокладка может порваться, обязательно уберите ее остатки в месте соприкосновения с трансмиссией. На практике из поддона выходит 1,5 л жидкости, а оставшийся объем остается в картере. Чтобы полностью избавиться от отработанной смазки, приподнимите левое переднее колесо домкратом. Поднимайте его как можно выше.
  4. Гаечным ключом или головкой на 13 выкрутите болт контрольного отверстия. Он располагается с правой стороны коробки передач, если смотреть на автомобиль спереди, рядом со ШРУСом. После демонтажа болт следует промыть изнутри. Тщательно очистите незафиксированный магнит, расположенный в пробке.
  5. Когда из коробки передач перестанет капать жидкость, поддон необходимо установить на место. Перед монтажом выполните очистку посадочного места от остатков смазочного материала и уплотнителя. Сначала на поддон устанавливается новая прокладка, при ее отсутствии используйте герметик. Контрольную пробку при этом закручивать обратно не нужно.
  6. Основной этап — залив новой жидкости в коробку. Чтобы заправить трансмиссию маслом, скрутите сапун, расположенный в верхней части КПП. С этого элемента демонтируйте пластмассовый колпачок и открутите его головкой или ключом на 19. Установите воронку или лейку в отверстие. И не спеша заливайте в него жидкость. Предварительно масло заправьте в шприц, так будет удобнее. Смазка заливается в трансмиссию до момента, пока не начнет вытекать из контрольного отверстия агрегата. Тогда болт можно закрутить.
  7. Установите на место сапун, закрутите пробку контрольного отверстия. Все действия по сборке выполняйте в обратной последовательности. Заведите двигатель и проедьте несколько километров. Скорости должны переключаться без трудностей. После замены какое-то время коробка может работать с шумом, но со временем это пройдет.

Как часто требуется замена масла?

Для начала предлагаем разобраться с вопросом, когда менять и заливать новую жидкость в механическую коробку передач Daewoo Nexia 150 2011 или другого года выпуска. По официальным данным от автомобильного производителя, масло, изначально залитое на заводе в трансмиссию, должно использоваться на протяжении всего срока эксплуатации транспортного средства. Но также производитель не уточняет, какой конкретно должен быть срок службы автомобиля. Поэтому автовладелец не сможет проверить, закончился этот ресурс или нет.

Коробка передач Nexia

Чтобы не допустить серьезных неисправностей в работе КПП Дэу Нексия и избежать больших финансовых затрат, масло в трансмиссии рекомендуется менять через 100- 150 тыс. километров пробега. Или каждые 7-10 лет. При наличии неисправностей в работе агрегата или появлении трудностей с переключением скоростей жидкость можно поменять раньше. Оптимальный вариант — производить замену каждые 100 тыс. километров пробега.

Для просмотра онлайн кликните на видео ⤵

Регулировка кулисы Нексии Nexia Подробнее

Устраняем люфт рычага КПП Daewoo Nexia n150 Подробнее

Регулировка кулисы на автомобиле дэу Подробнее

Как самостоятельно и быстро отрегулировать кулису коробки передач на дэу сенс Подробнее

Регулировка коробки передач Daewoo nexia Подробнее

Замена и настройка механизма переключения передач (вертолета) Дэу Нексия Daewoo Nexia Подробнее

шток кпп daewoo nexia (дэу нексия) Замена и ремонт Подробнее

Daewoo Nexia плохо включается вторая передача. Подробнее

Регулировка вертолёта КПП на Lanos 1.5.Все нюансы!! Подробнее

Daewoo Nexia не включается передача. Подробнее

Настройка кулисы КПП F18. Подробнее

Замена кулисы КПП вертолета Lanos Подробнее

Как заменить сцепление на Daewoo Nexia. Подробнее

Замена выжимного подшипника Daewoo Nexia Подробнее

Замена масла в КПП Daewoo Nexia Daewoo Nexia 16×1,5 Подробнее

Обзор нексии.шумоизоляция.дороботка печки Подробнее

Как отрегулировать кулису КПП СЕНС № 32 Подробнее

Замена тросика ручника Daewoo Nexia Подробнее

Замена ремня ГРМ Daewoo Nexia 8кл. 1.5 Адаптация ДПКВ Подробнее

Устройство кулисы

На автомобилях daewoo кулиса представляет собой такое же устройство, как и на любых других транспортных средствах. Ошибочно предполагать, что кулисой является рычаг, с помощью которого переключаются скорости. Эта автомобильная часть является многосоставным механизмом. Главной задачей его является связывание рычага, который переключает передачи, а также деталь, которая подводит к коробке – шток. Еще аз повторимся, эта часть состоит из нескольких деталей, найти ее можно между кпп и рычагом, у nexia она располагается под днищем автомобиля, рядом с карданным валом, под рычагом переключения.

Эта деталь daewoo отличается особенной прочностью. Только представить себе, что nexia без замены этой детали может проехать более ста тысяч километров. Правда, и на daewoo и на других автомобилях, эта деталь может изнашиваться. И в случае, если это во время не заметить, можно обречь себя на множественные проблемы с автомобилем. Самой главной причиной этой неисправности может служить попадание в систему грязи, пыли или воды. Кроме того, изнашивается кулиса в результате отсутствия смазочных веществ в нужных количествах, а также в результате ухудшения из качества этих веществ.

Из чего состоит кулиса Daewoo Nexia

Стоит отметить, что автомобилисты, водители daewoo тому не исключение, могут не знать, что в устройство кулисы входит рычаг КПП, фиксатор, сальник, вилка, палец, тяга передач. Кроме того, в устройство входит и трос переключения, пружина и корпус. Правда, названные в последнюю очередь детали входят в механизм условно. Все это вместе образует систему, благодаря которой переключаются скорости в автомобиле именно в том состоянии, которое запланировано изготовителями кпп.

Кулиса Дэу Нексия — почему ломается и признаки поломки

Как уже было сказано ранее, поломка кулисы на nexia, как и на других автомобилях чревата множеством проблем

И даже несмотря на то, что конструкция эта отличается высокой прочностью и не требует частого ремонта, все-таки следует обращать внимание на ее состояние

Стоит отметить, что на nexia признаки поломки кулисы определить довольно несложно, потому как они очевидны. На всех автомобилях daewoo о том, что неисправна кулиса, скажет переключение скоростей, они станут туго или плохо переключаться. Признаком неисправности также служит увеличенный люфт рычага, который отвечает за переключение передачи. Стоит внимательно слушать звуки, которые возникают в момент переключения с одной передачи на другую. Например, нехарактерный хруст может стать причиной поломки кулисы. А если передачи и вовсе включаются неправильно: одна вместо другой, то тут и вовсе нужно быть тревогу. И, конечно, нерабочее состояние какой-то из передач тоже является следствием поломки кулисы.

Одна из причин поломки – Разорванная подушка кулисы переключения передач

Что касается возникающего люфта, то на первых порах он никак не будет влиять на скорость езды, а также на работу кпп. Именно поэтому многие автовладельцы не обращают внимания на это. Правда, положение может с каждым разом ухудшаться, и незначительная проблема в итоге грозит превратиться в большую неисправность. Причем, случается это в самые неподходящие моменты, нередко приводя к дорожно-транспортным происшествиям. Так что, даже самый банальный увеличенный люфт стоит устранять сразу и решить эту оплошность.

Настройка кулисы КПП Daewoo Nexia — видео на diabloarea.ru

шток кпп daewoo nexia (дэу нексия) Замена и ремонт

Пришлось искать проблему, которая крылась в хомуте кулисы и экономных китайских производителях. Вопрос есть, рычаг КПП болтается как хвост у буренки Что делать?

Но есть одно маленькое НО, которое может превратить простую работу в сложную. Совмещаем их и фиксируем вторым сверлом фото Вследствие этого шток механизма переключения передач лучше заменить.

На её место вставляем сверло, диаметром 5 мм и медленно проворачивая вал переключения, нащупываем фиксирующее отверстие фото Поменял сцепление теперь коробка плохо включаетьсядумал завоздушило прокачал и нет толку! После этого вал кулисы проворачиваться перестанет.

Вытаскиваем ось, соединяющую привод переключения передач с кронштейном фото 8. Для этого ось следует немного провернуть против часовой стрелки и, поддевая отверткой, вытащить ее вверх.

Можно приступать к главной части — Ремонт привода переключения передач. Поочередно меняет втулки шарниров привода — пассатижами снимает стопорное кольцо, и разъединяем соединение; снимаем старую втулку и устанавливаем на шарнир новую; напрессовываем на втулку проушину, до появления канавки для стопорного кольца фото 9. Меняем пластиковый треугольник привода его замена очень важна, так как он всегда значительно выработан, смотрим фотографию 10 — стачиваем расклепанный конец оси, выбиваем ее и устанавливаем новые детали — треугольник и ось; расклепываем конец новой оси фото Меняем втулки и резинки на самом рычаге привода фото Теперь, как говорится, готовое изделие устанавливаем на автомобиль.

Но хомут соединения вала и привода переключения передач не затягиваем. Устанавливаем коробку в нейтральное положение.

Находим на механизме коробки передач, пробку регулировочного отверстия фото И вытаскиваем ее фото На её место вставляем сверло, диаметром 5 мм и медленно проворачивая вал переключения, нащупываем фиксирующее отверстие фото После этого лезем в салон и …. После этого, находим регулировочные отверстия на кожухе и кулисе.
