Что делать если загорелся датчик давления масла
Проводим поэтапную диагностику с целью идентификации причины выхода из строя ДДМ:
- Лампа не гаснет длительное время: низкий уровень моторной жидкости. Остановите двигатель, проверьте щупом уровень. Долейте недостающее количество. Не превышайте максимальный уровень жидкости на щупе.
- Загорается диод, когда машина в неподвижном положении: машина установлена «под углом», вследствие чего ДДМ фиксирует нехватку уровня.
- Постоянная индикация аварийного сигнала при езде: уровень жидкости ниже среднего. Долейте недостающее количество смазки.
- Постоянно горит индикатор на протяжении 15 секунд после запуска двигателя: после замены моторного масла, при первом запуске может гореть индикатор.
- Индикатор горит постоянно: неисправный датчик или короткое замыкание в цепи. Нужно проверить подключение электроцепи мультиметром.
Daewoo Nexia 2007, двигатель бензиновый 1.5 л., 85 л. с., передний привод, механическая коробка передач — электроника
Daewoo Nexia, 2013
Комментарии 5
У меня тут почитай. Может что-то полезное для себя найдёшь…Тоже мучился с датчиком давления масла…
Итак, продолжаю не спать, температура прёт, на работе дали отгул, но ложил я кое что на свое самочувствие. Ковыряем дальше инфу по поводу датчика давления масла.
Нарыл то что он у нас (А15MF 16V) одноконтактный, по идеи мог загадиться и не зажигать лампу на приборке, а так же при скинутом проводе с него, лампочка гореть не будет. При замыкании провода на массу она (лампочка на приборке) должна загореться. Теперь нужно добраться до самого датчика и фишки, а для этого необходимо поддамкратить, скинуть колесо, подкрылок и защиту, блин, это >|
P. S. После того как все налажу, будет пост в БЖ с фото.
Удобнее с ямы конечно или эстакады. Может ее проще найти, чем пол машины разбирать?) Если ничего не переделывали (под датчик от ваза), то вроде все верно — замкнуть контакты на фишке и смотреть на реакцию лампы
Ну ямы нет и эстакады тоже. Приходится что-то городить.
Итак, дополняю. Вычитал в инэте что нужно замкнуть провод на массу, и если лампа загорится, значит дело не в проводе, но это относительно ВАЗа. У нас же там 2 контакта, их что между собой замыкать?
Источник
Датчик температуры поступающего в цилиндры воздуха
По сигналам датчика ЭБУ отслеживает температуру всасываемого воздуха для корректировки топливовоздушной смеси. При неисправности датчика возможен трудный запуск в холодное время или же большой расход топлива. При неисправности датчика ЭБУ переходит в аварийный режим, зажигается лампа Check Engine.
Место установки: расположен в корпусе воздушного фильтра. На двигателе F16D3 расположен в воздухоподводящем патрубке.
Способ проверки датчика: для проверки датчика следует проверить его сопротивление при разных температурах. Для этого потребуется мультиметр (омметр) и термометр. Показания датчика должны соответствовать таблице (см. приложение).
Датчик неровной дороги
Служит для работы в паре с датчиком детонации и ДПКВ. При проезде неровностей дороги, тряска может быть «распознана» датчиком детонации как, собственно, детонация. В данном случае ЭБУ будет принимать сигнал от датчика неровной дороги и сопоставлять сигналы. Возможно, что это как раз не детонация, и в корректировке УОЗ нет необходимости. Также, тряска может быть распознана ДПКВ как пропуски воспламенения в цилиндрах. В данном случае показания датчика неровной дороги не позволят изменить работу двигателя по «фиктивным» показаниям ДПКВ.
Место установки: расположен на кронштейне у левого «стакана» стойки амортизатора
Способ проверки датчика: снять датчик и мультиметром (омметром) замерить сопротивление между контактами 1 и 2 (номера на колодке). Если по датчику слегка постукивать, то сопротивление должно меняться скачками.
Производители масляных датчиков для машин семейства ДЭУ
Датчики масляного давления для машин семейства ДЭУ производятся несколькими крупными компаниями из разных стран. На большинстве автомобилей, сошедших с конвейера, установлены расходники немецкой фирмы FEBI.
Датчик давления масла для автомобилей ДЭУ, произведённый фирмой FEBI
До 2008 года автомобили ДЭУ комплектовались масляными датчиками, изготовленными датской компанией JP.
Датчик давления масла для автомобилей семейства ДЭУ от компании JP
А с 2014 года на большинстве машин ДЭУ устанавливаются устройства итальянской фирмы ERA, которая является крупнейшим европейским производителем автомобильного оборудования.
Датчик давления масла для автомобиля ДЭУ, произведённый фирмой ERA
Принципиальных различий в конструкции всех этих датчиков нет. По надёжности они тоже не уступают друг другу. А переход концерна ДЭУ от одного производителя к другому обусловлен лишь стремлением сэкономить на стоимости этих деталей.
Датчик температуры охлаждающей жидкости (ДТОЖ)
По сигналам датчика ЭБУ отслеживает температуру охлаждающей жидкости для корректировки топливовоздушной смеси. При неисправности датчика возможен трудный запуск в холодное время или же большой расход топлива. При неисправности датчика ЭБУ переходит в аварийный режим, зажигается лампа Check Engine.
Где находится датчик давления масла на газели.
Место установки: расположен под катушками зажигания (Евро-3), под распределителем зажигания (Евро-2). На двигателе F16D3 расположен под впускным коллектором между первыми вторым цилиндрами двигателя.
Способ проверки датчика: для проверки датчика следует проверить его сопротивление при разных температурах. Для этого потребуется мультиметр (омметр) и термометр. Показания датчика должны соответствовать таблице (см. приложение).
Дополнительные предохранители Дэу Нексия
Часто владельцы Нексии оснащают свой автомобиль дополнительным электрооборудованием, которое не устанавливается в штатных комплектациях. При грамотной установке и подключении подобные устройства защищаются дополнительными предохранителями и реле непосредственно в их электропроводке.
Так для дополнительных световых приборов и ДХО характерно расположение предохранителей в моторном отсеке или под приборной панелью. Электрические компоненты системы подогрева сидений чаще всего размещают в салоне и для доступа к ним нужно разобрать нижнюю часть центральной консоли или снять облицовку тоннеля в районе рычага КПП.
Следует помнить, что подключение большого количества дополнительных энергопотребителей может негативно влиять на зарядку аккумулятора и работу электрической системы машины.
Назначение реле Daewoo Nexia
Предназначены для включения силовых приборов повышенной производительности. Если использовать обычный выключатель – он быстро сгорит.Служат своеобразным выключателем.
Реле габаритов
В моделях машин 2003 и других годов производства, габаритные огни питаются через блок К3. Это обычный элемент, заменяемый за 15 минут.
Реле фар
Оптические элементы машины обладают сложной структурой. Здесь разгрузочное реле противотуманок К4 для передней и задней части. Отдельно выведены выключатели К5, одновременно служащие для активации габаритов. Система нужна, чтобы уберечь основную релюшку от расплавления. Когда работает только один элемент без разгрузки, он сильно греется.
В отличие от ПТФ, головная оптика менее требовательна. Особенно, когда пользователь монтирует диодные лампы. Для ее работы достаточно одного элемента К6.
Реле бензонасоса
К3 отвечает за топливный насос, независимо от того 16 или 8 клапанов стоит на двигателе. Расположение элемента можно посмотреть на фото.
Где находится реле стартера
В обычном виде не существует, его роль выполняет втягивающее. Расположение детали стандартное для всех машин. Оно крепится на 2 болта к корпусу пускового мотора.
Реле указателей поворота
К2 также включает только одну схему. В стандартной цепи машины деталь расположена в основном блоке и имеет типичную конструкцию. Цена устройства не превышает 50 рублей и заменить его можно самостоятельно. Каталожный номер продукта зависит от производителя и точной модификации.
Аварийная сигнализация
Реле К2 также отвечает и за аварийку так как установка не работает одновременно с поворотами – это возможно. В дополнение производитель нагрузил систему питанием звукового сигнала.
В результате такая многозадачность приводит к частым отказам и необходимости установки дополнительного устройства.
Компрессор кондиционера
Система активации муфты проходит через элемент К8 блока. В машинах, где подобного устройства нет, узел является запасным и не подключен.
Вентилятор охлаждения
Система принудительного охлаждения радиатора подразумевает два режима работы. Элемент К1 отвечает за работу устройства на второй скорости. После включения высокой частоты вращения устройство обдувается максимально интенсивно.
За низкие обороты кулера отвечает элемент К7. Он первым вступает в работу и гораздо чаще выходит из строя.
Сложная конструкция предохранителей обусловлена повышенным энергопотреблением и нагрузкой.
Реле стеклоподъемников
Отдельные модификации Нексии оборудованы электрическими подъемниками боковых стекол. В 2009 году производитель стал монтировать блоки по умолчанию. Изготовитель не учитывает, что фабричные клавиши не могут долго служить в режиме повышенной нагрузки.
Для повышения долговечности отдельные владельцы монтируют в схему системы включения через специальное реле.
Зажигание
За стабильную работу системы отвечает реле К13. Главное в работе устройства то, что снимается нагрузка с магистралей управления и проводка не греется.
Давление масла
На Нексии всех годов выпуска указанное реле монтируется на специальной перемычке блока цилиндров. Деталь устанавливается параллельно с РТН и осуществляет дубляж управления питанием бензонасоса после повышения давления более 2,8 мПа.
Если узел вышел из строя его меняют целиком.
Регулятор напряжения генератора
Устройство предназначено для стабилизации выходящего напряжения от генераторной установки. При разных скоростях вращения двигателя, показатели скачут, что может повредить проводку и оборудование машины.
Регулятор установлен возле генератора и через него проходит силовая магистраль.
Центральный замок
В машине узел расположен возле ЦЗ в нише левой передней двери. Его замена осуществляется после снятия карты и всех накладок.
Реле печки Нексия: где находится
За питание первых трех режимов работы отопителя отвечает К9. На самой высокой скорости работа вентилятора защищена элементом К12. Подобная конструкция помогает разгрузить регулятор и проводку.
Зарядка
На моделях 2010 года и более ранних, реле регулятора расположено на корпусе устройства. Проверить его работоспособность можно мультиметом. Если во время работы мотора напряжение в сети превышает отметку 16v – устройство неисправно.
Зуммер-реле
Деталь расположена на обратной стороне монтажного блока и отвечает за подачу сигнала, когда водитель вышел из машины и забыл выключить освещение.Заменить узел достаточно просто – следует просто вынуть его из паза и установить новый элемент на прежнее место.
Важные нюансы
Снимая пластиковый колпачок с масляного датчика, следует проявлять крайнюю осторожность.Колпачок на масляном датчике ДЭУ выполнен из очень хрупкого пластика
Эта деталь удерживается двумя очень хрупкими пластиковыми защёлками, которые легко ломаются, особенно на морозе. Незначительный с виду колпачок может стать для водителя источником настоящей головной боли, так как найти его в продаже практически невозможно
Эта деталь не продаётся по отдельности. И покупать её придётся только вместе с новой запчастью (и то при условии, что покупаемый образец будет укомплектован собственной проводкой и колпачком, что бывает далеко не всегда);
выкручивая датчик из гнезда масляной магистрали, нельзя забывать о медном уплотнительном кольце, которое находится под этим устройством. Если снимать устройство без должной осторожности, уплотнительное кольцо падает и проваливается прямо в картер двигателя. И для его извлечения картер придётся полностью демонтировать;Медное уплотнительное кольцо легко падает с масляного датчика автомобиля ДЭУ в картер двигателя
снимая датчик, следует помнить о том, что в магистрали за ним может быть масло, причём эта смазка может оказаться под давлением. Это значит, что некоторое количество масла неизбежно вытечет. Следовательно, после проведения замены водитель должен проверить уровень смазки в моторе. Делается это специальным щупом. И если уровень окажется слишком низким, следует долить масла в магистраль до требуемой нормы;
для того, чтобы льющееся из двигателя масло не попало на пол гаража, под отверстие датчика следует поставить какую-нибудь ёмкость. Для этой цели идеально подойдёт небольшой таз;Моторное масло при замене датчика лучше сливать в небольшую ёмкость
откручивать датчик в автомобилях семейства ДЭУ лучше всего не рожковым, а именно накидным ключом, таким, который изображён на фото выше. Расположение таково, что выкрутить его рожковым ключом практически невозможно: для этого ключа там очень мало места (одним движением рожкового ключа датчик можно повернуть только на треть оборота, так что повторно надеть такой ключ на него просто не получится);
иногда деталь не удаётся выкрутить даже удобным накидным ключом из-за того, что она буквально прикипает к гнезду маслопровода. Прилагать дополнительные усилия в такой ситуации категорически не рекомендуется: хрупкое устройство просто сломается «под корень». Часть с резьбой останется в магистральном гнезде. И будет практически невозможно извлечь из магистрали этот обломок, не повредив резьбу на гнезде. Решение простое: обильно полить приварившуюся деталь составом WD40 и подождать 15 минут.
Заменить датчик на машине из семейства ДЭУ под силу даже автолюбителю-новичку, который хотя бы раз в жизни держал в руках гаечный ключ. Всё, что для этого требуется — 20 минут свободного времени и немного терпения.
Как на Нексию вместо трехконтактного датчика давления масла поставить одноконтактный?
Вопрос от незарегистрированного пользователя Sasha:
Хочу поменять трехконтактный датчик давления масла у нексии на Ланосовский на один контакт. Что для этого нужно и какой провод нужно подключать на новый датчик?
Ответы
3
Показано комментариев: 3 . Всего: 3 .
Алексей
Так вот хотел бы добавить к статье, что провод на лампочку давления масла идет к центральной клемме.
Вадим
Супер, спасибо. Отломился проводок средний рядом с корпусом фишки. Найти новый трехконтактный разьем оказалось большая проблема. Изящное решение.
Да, на двигателе (объём 1,5) Нексии действительно установлен не совсем обычный датчик давления масла – с тремя контактами. Один контакт идёт на контрольную лампу давления масла, два других на бензонасос. Эта инженерная хитрость предусмотрена для того чтоб при падении давления масла в двигателе, автоматически отключался топливный насос. Очень предусмотрительно …
Но, датчики текут и их приходится менять. А так как найти оригинальный датчик с тремя контактами на Нексию проблематично, если не сказать невозможно. То нексияводам приходит приобретать датчики китайского, низкокачественного производства. И естественно, эти датчики очень быстро начинают течь и процесс замены начинает повторяться 2-3-4 раза, пока не надоедает автовладельцу. После чего, многие решаются на установку нового датчика давления масла с одним контактом от Дэу Ланос или Ваз 2109. Что не проблема, так как по резьбе они одинаковы. С проводами тоже проблем нет: один провод (какой точно, – скажу и сфотографирую позже) подключается к датчику, а два других соединяются (можно их спаять) между собой. И всё! Всё работает как обычно, за исключением функции аварийного отключения бензонасоса.
UPD 09.02.18:
К датчику давления масла на Нексии подключаются три провода: красный, белый и белый с красной полосой. Так вот, после установки датчика с одним контактом (от Ланоса или ВАЗ 2109) к нему следует подключить провод белого цвета. А два других соединить между собой. Для наглядности к ответу прикрепил фотографии датчика и разъема с проводами (см. ниже).
Источник
Основные данные о ДДМ в автомобилях «Дэу»
ДДМ в системе смазки двигателя — это малогабаритное устройство, которое призвано измерять силу давления и передавать данные своих измерений на панель приборов в салон. Помимо самого датчика в современных моделях «Дэу» устанавливается ещё и аварийный датчик, который не просто следит за давлением в системе, но и в случае падения критического уровня масла сигнализирует об этом водителю.
На автомобили «Дэу» устанавливают обычно заводские устройства с маркировкой «Daewoo». Они очень просты, надёжны и, что самое главное, практичны. К тому же в случае замены их легко купить в любом автомагазине. В последнее время автомобили семейства «Дэу» оснащаются электронными видами датчиков.

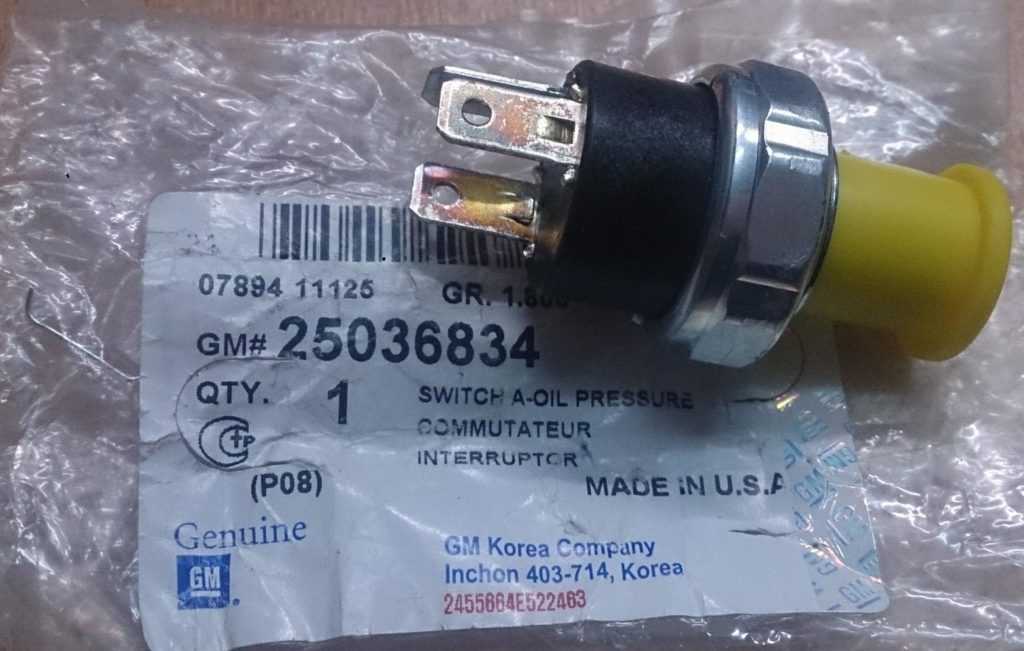

Оригинальное устройство завода
Более дорогими аналогами приборов контроля считаются устройства, выпускаемые под брендом «Raon» или «General Motors». Они могут быть как механическими, так и электронными.

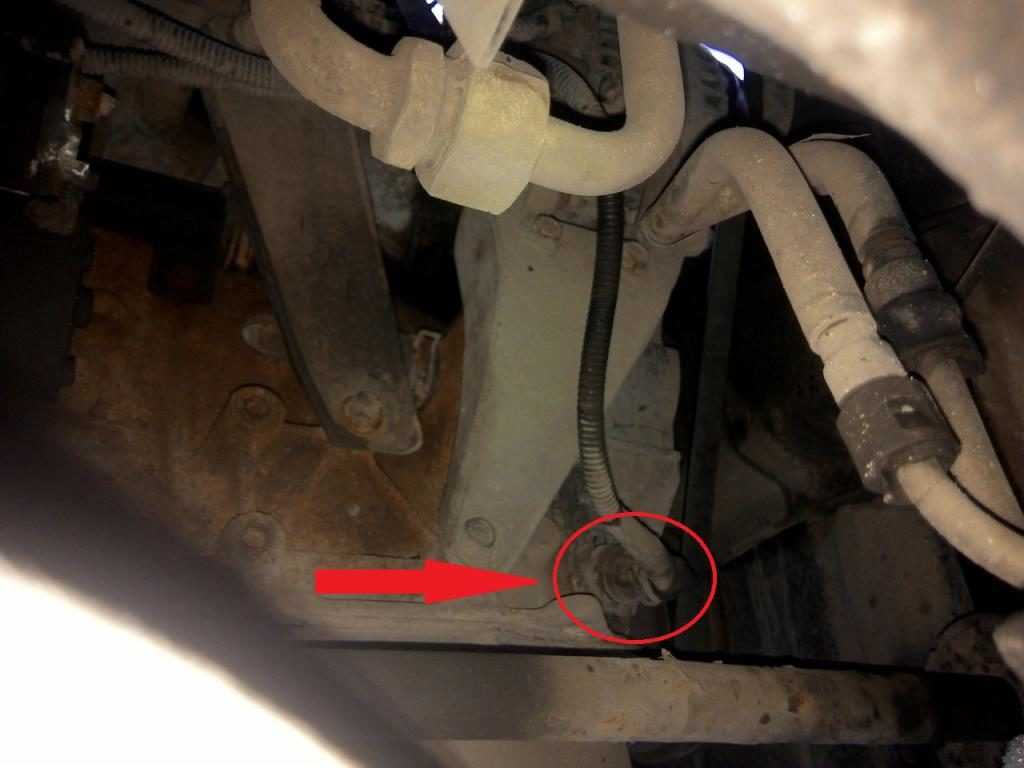

Где расположен датчик давления масла на машинах «Дэу» Нексия, Матиз и прочих
В автомобилях марки «Дэу» ДДМ располагается под генератором в нижней части. В непосредственной близости от него фиксируется датчик коленвала. Поэтому любые попытки достать устройство, открыв капот, не увенчаются успехом: потребуется загонять машину на «яму» или эстакаду и снимать днище, чтобы увидеть устройство.
Потребуется подлезть под днище машины и снять защитный лист, чтобы увидеть датчик давления масла
Основные данные о ДДМ в автомобилях «Дэу»
ДДМ в системе смазки двигателя — это малогабаритное устройство, которое призвано измерять силу давления и передавать данные своих измерений на панель приборов в салон. Помимо самого датчика в современных моделях «Дэу» устанавливается ещё и аварийный датчик, который не просто следит за давлением в системе, но и в случае падения критического уровня масла сигнализирует об этом водителю.
На автомобили «Дэу» устанавливают обычно заводские устройства с маркировкой «Daewoo». Они очень просты, надёжны и, что самое главное, практичны. К тому же в случае замены их легко купить в любом автомагазине. В последнее время автомобили семейства «Дэу» оснащаются электронными видами датчиков.
Оригинальное устройство завода
Более дорогими аналогами приборов контроля считаются устройства, выпускаемые под брендом «Raon» или «General Motors». Они могут быть как механическими, так и электронными.
Где расположен датчик давления масла на машинах «Дэу» Нексия, Матиз и прочих
В автомобилях марки «Дэу» ДДМ располагается под генератором в нижней части. В непосредственной близости от него фиксируется датчик коленвала. Поэтому любые попытки достать устройство, открыв капот, не увенчаются успехом: потребуется загонять машину на «яму» или эстакаду и снимать днище, чтобы увидеть устройство.
Потребуется подлезть под днище машины и снять защитный лист, чтобы увидеть датчик давления масла
Проблемы в работе
Несмотря на непростое устройство, которое представялет собой стартер Дэу, при небольших поломках его совсем несложно будет вернуть в обратное работоспособное состояние. Для этого достаточно знать причину.
Например, если не срабатывает тяговое реле, первоисточников ее возникновения может быть множество. Если при включении стартера DAEWOO NEXIA не вращается якорь и не срабатывает тяговое реле, то, возможно, все дело всего лишь в разряженной аккумуляторной батарейке. Как вариант причины может быть замыкание или обрыв сети в реле. Те же самые причины (совместно с окислением клемм аккумуляторной батареи могут быть и в том случае, если при включении тяговое реле срабатывает, но якорь вращается слишком медленно.
Включился стартер, но не вращается якорь и не работает маховик? Проблему можно решить заменой муфты, привода или маховика (в зависимости от поломки).
Если же кажется, что при включении стартера слышен чрезмерный шум, то возможно, вся причина — в чрезмерном износе подшипников (которые достаточно будет поменять).
Возможно, что повреждены только лишь зубья шестерни привода или маховика (тоже будет достаточно замены). Хотя иногда проблема оказывается совсем незначительной — просто ослаблено крепление стартера (для устранения этого недостатка нужно будет всего лишь подтянуть гайки крепления).
В любом из указанных случаев, конечно же, можно отремонтировать и стартер и самостоятельно. Однако следует помнить о том, что в модели Дэу Нексия подобная запчасть находится на задней стороне двигателя. Это означает, что подобную работу можно будет проводить только на смотровой яме, эстакаде или подъемнике. Сверху открутить и снять его из-под впускного коллектора будет очень проблематично (к тому же, велика вероятность пораниться). Так что если у вас нет соответствующего опыта, в случае поломки можно смело обращаться в специализированные автомастерские, где быстро и недорого решат подобную проблему.
Управляющие реле электросистемы Daewoo Nexia
Активация автомобильного оборудования с большим током нагрузки (стартер, вентилятор радиатора, генератор) выполняется через электромагнитные реле. В Дэу Нексия основные реле управления также находятся в монтажном блоке:
| № реле | Назначение | Маркировка | Место установки |
| К1 | Управление электродвигателем вентилятора радиатора (высокие обороты) | 90244312 U | Внешняя сторона блока предохранителей |
| К2 | Управление указателями поворота | 96312545 U (495.3747-01) | |
| К3 | Активация бензонасоса | 90191753 U | |
| К4 | Передние и задние ПТФ | 90244312 U | |
| К5 | Фонари габаритных огней | 90229206 U | Внутренняя сторона блока предохранителей |
| К6 | Передние блок-фары | 90229206 U | |
| К7 | Управление электродвигателем вентилятора радиатора (низкие обороты) | 90229206 U | |
| К8 | Управление компрессором кондиционера | 90229206 U | |
| К9 | Активация клаксона | 90229206 U | |
| К10 | Ближний свет фар (при включении дальнего света) | 90229206 U | |
| К11 | Предупреждающий сигнал (зуммер) | 96208850 | |
| К12 | Управление двигателем крыльчатки отопителя | 90244312 U | |
| К13 | Активация системы зажигания | 90244312 U | |
| К14 | Регулировка скорости дворников лобового стекла | 94788146 | |
| К15 | Таймер активации обогрева заднего стекла | 96116223 |
