Ремонт регулятора давления топлива дэу нексия

Где находится регулятор давления топлива

Чтобы найти место установки регулятора давления топлива, разберемся что он собой представляет и для чего нужен. Это поможет в дальнейших поисках и диагностике.

Первое, что нужно знать — бывает два основных типа РДТ — механический (старого образца) и электрический (нового образца). В первом случае — это вакуумный клапан, задача которого заключается в перепускании излишков топлива при чрезмерном давлении обратно в топливный бак через соответствующий шланг. Во втором — это датчик давления топлива, который передает к ЭБУ соответствующую информацию.

Как правило, регулятор давления топлива находится непосредственно на топливной рампе. Другой вариант его размещения — топливный шланг обратной подачи системы питания. Еще существует вариант — расположение регулятора непосредственно в топливном баке на модуле насоса. В таких системах отсутствует шланг обратной подачи топлива за ненадобностью. Подобная реализация имеет несколько преимуществ, среди которых упрощение конструкции (отсутствие лишнего трубопровода), лишнее топливо не попадает в подкапотное пространство, топливо меньше нагревается и не так испаряется.

Как работает регулятор давления топлива

Конструкционно клапан старого образца (устанавливаемых на бензиновые авто) имеет собственный корпус, внутри которого находятся клапан, мембрана и пружина. В корпусе имеется три вывода для топлива. Через два из них бензин проходит через регулятор давления, а третий вывод непосредственно связан со впускным коллектором. На низких (в том числе холостых) оборотах двигателя давление топлива в системе невелико и оно все уходит в мотор. При повышении оборотов соответствующее давление увеличивается, в коллекторе, то есть, на третьем выводе РДТ создается разрежение (вакуум), которое при определенном значении преодолевает силу сопротивления его пружины. Таким образом создается движение мембраны и открывание клапана. Соответственно, излишнее дизельное топливо получает доступ ко второму выводу регулятора и через обратный шланг уходит обратно в топливный бак. По причине описанного алгоритма нередко регулятор давления топлива называют еще обратным клапаном.

Что касается датчика давления топлива, то он немного сложнее. Так, он состоит из двух частей — механической и электрической. Первая часть — это металлическая мембрана, которая прогибается под воздействием усилия, вызванного давлением в топливной системе. Толщина мембраны зависит от давления, на которое рассчитана топливная система. Электрическая часть датчика — это четыре тензорезистора, соединенных по схеме «мостик Уинстона». На них подается напряжение, и чем больше изгибается мембрана, тем выходное напряжение от них будет больше. И этот сигнал подается на ЭБУ. А в результате электронный блок управления подает соответствующую команду на насос с тем, чтобы он тот подавал лишь необходимое в данный момент количество топлива.

Дизельные двигатели имеют регулятор давления топлива немного другой конструкции. В частности, они состоят из соленоида (катушки) и штока, который уперт в шарик для перекрытия обратной подачи. Сделано это по той причине, что дизельный двигатель в процессе своей работы очень сильно вибрирует, что сказывается на износе классического (бензинового) регулятора топлива, то есть, происходит частичная и даже полная компенсация гидравлических колебаний. Однако место установки его аналогичное — в топливной рампе двигателя. Другой вариант — на корпусе топливного насоса.

Принцип работы системы отопления «Дэу Нексии»

Система обогрева в автомобиле устроена следующим образом. Двигатель машины в процессе работы нагревается. Для его охлаждения используется антифриз, заливаемый в охлаждающую рубашку мотора. Эта жидкость нагревается вместе с мотором, а нагревшись, уходит в главный радиатор автомобиля. Оттуда по системе патрубков горячий антифриз поступает в малый радиатор печки, обдуваемый небольшим вентилятором. Тепло оттуда через специальные воздуховоды поступает в салон и обогревает его. В задних дверях автомобиля находятся вытяжные отверстия, необходимые для вентиляции салона. Через них избыточное тепло уходит наружу.

Схема основных элементов системы отопления на «Дэу Нексии»

Здесь же следует отметить одну особенность отопительной системы «Дэу Нексии»: она может работать независимо от кондиционера. Такие конструктивные решения на легковых автомобилях встречаются довольно редко. Отопитель «Дэу Нексии» не только обогревает салон, но и предотвращает обмерзание стёкол, причём работать он может вместе с кондиционером. Эта особенность пригодится, если водитель пожелает снизить температуру воздуха в салоне на несколько градусов без выключения печки.

Двигатель отопителя

Электродвигатель отопителя установлен за печным радиатором. Этот компактный моторчик вращает пластиковую крыльчатку, создавая непрерывный поток воздуха, проходящий через радиаторные трубки. Корпус двигателя — металлический, внутри расположен ротор с медной обмоткой и центральным валом на шарикоподшипниках.

Корпус электродвигателя печки на «Нексии» выполнен из инструментальной стали

К ротору плотно прилегают металлографитные щётки, снимающие электрический заряд. Номер двигателя по каталогу — 6841SB566905. Он совместим с другими автомобилями «Дэу» (например, с «Дэу Эсперо»). Стоимость — от 5000 рублей.

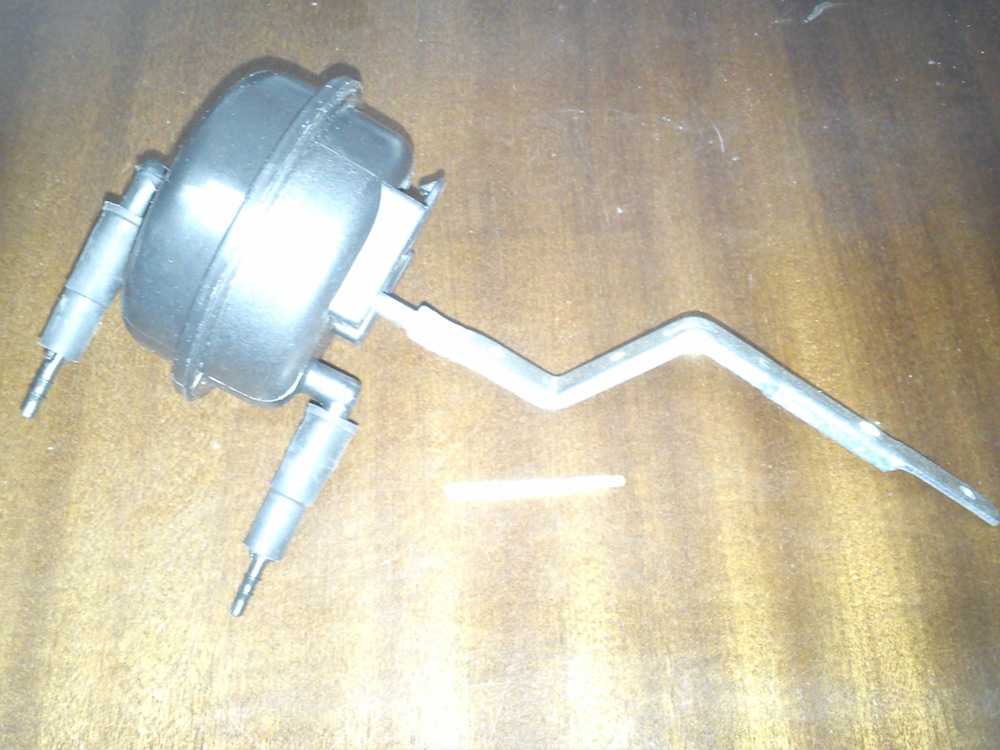

Вакуумный переключатель отопителя

Вакуумный переключатель печки на автомобиле «Дэу Нексия» расположен за бардачком. Именно это устройство отвечает за открытие и закрытие внешней воздухозаборной заслонки и заслонок рециркуляции тёплого воздуха в салоне.

Заслонки на «Дэу Нексии» открываются с помощью вакуумного переключателя

Управляется с помощью кнопок, расположенных на контрольном блоке отопителя. Номер устройства по каталогу — ER200347893. Стоимость вакуумного переключателя в фирменных магазинах «Дэу» — от 600 рублей.

Расположение предохранителя отопителя

Предохранительный блок «Дэу Нексии» находится под приборной панелью, над педалями газа и сцепления.

Печной предохранитель «Нексии» находится в правом нижнем углу блока: он зелёного цвета

Он закрыт пластиковой крышкой, на которой имеется наклейка со схемой расположения всех предохранителей и реле.

Предохранительный блок «Нексии» расположен над педалями и закрыт пластиковой крышкой

Предохранитель, отвечающий за отопитель, находится в правом нижнем углу блока и обозначается как F19.

Предохранитель, отвечающий за печку «Дэу Нексии», обозначен маркировкой F19

В том же блоке имеется реле печного вентилятора, используемое в ситуациях, когда моторчик печки работает на низких оборотах.

Ремонт вакуумного переключателя

Для ремонта вакуумного переключателя печки Нексия следует разобрать торпеду со стороны пассажира. Именно там находится блок управления печкой. Сразу необходимо снять консоль с магнитолой и решётки воздуховода, откручивая саморезы сверху и снизу.

Аккуратно вытащив блок управления, следует внимательно его рассмотреть. На блоке необходимо вытащить жёлтый провод, который крепится с помощью креплений белого цвета, и аккуратно вытащить крепление, повернув его по часовой стрелке. Затем следует снять крышку блока, для этого нужно отщёлкнуть 8 защёлок. По центру мы увидим небольшую круглую чёрную крышку, сняв которую увидим пружину и ещё две круглые крышки из пластмассы. Вся проблема в том, что эти две крышки плохо держатся друг на друге, поэтому и не работает вакуумник печки Дэу Нексия. Чтобы эти две крышки не съезжали друг с друга, их нужно приклеить любым клеем, который есть под рукой (клей «Момент», секундный клей или любой другой, который склеивает пластмассу). Блок управления затем нужно собрать и поставить на место в обратном порядке.

Есть ещё вариант ремонта вакуумного переключателя печки Нексия. Для этого также следует разобрать торпеду со стороны пассажира. В моторном отсеке есть распределитель, к которому подходят 2 вакуумные трубки, что создают давление. Если не работает переключение режимов, то, значит, не хватает давления. Элементы переключения режимов управляются вакуумом через три вакуумных блока. На эти блоки подаётся давление, и в результате меняются режимы обдува. Они находятся в торпеде со стороны пассажира. Тот блок, который отвечает за внутреннюю циркуляцию, находится около заслонки, возле вентилятора. Его и надо проверять. Для того чтобы появился режим «стекло-ноги», нужно переделать тяги.

Чтобы сделать режим «салон-стекло», нужно отключить оранжевый шланг и заглушить его место, сам шланг не глушится. Для включения этого режима нужно повернуть переключатель на панели в крайнее левое положение.

Дадим некоторые советы по правильной эксплуатации вакуума печки Нексия:

1. Если вы на долгое время оставляете автомобиль на стоянке, то регулятор обдува направляйте на лобовое стекло.
2. В зимнее время включать печку (крутить регулятор на панели) лучше после того, как хорошо прогреете автомобиль.

Источник

Основные неисправности системы отопления «Дэу Нексии»

Причин, по которым печка может перестать обогревать салон автомобиля, существует множество. Перечислим самые распространённые.

Засорение печного радиатора

Радиатор отопителя, как и любая другая деталь, со временем приходит в негодность. Обычно это случается из-за использования некачественного антифриза с обилием примесей. Они образуют слой накипи на трубках радиатора и его пропускная способность начинает снижаться. В конце концов, жидкость перестаёт поступать в радиатор и в салоне становится холодно, несмотря на то, что вентилятор отопителя работает в штатном режиме. Проблема устраняется заменой радиатора.

В решётке радиатора «Нексии» хорошо виден толстый слой накипи и грязи

Воздушная пробка в системе отопления

Обычно поломка возникает, когда пропадает герметичность какого-нибудь патрубка в системе отопления. Когда туда попадает воздух, циркуляция антифриза нарушается, и он просто не доходит до печного радиатора. Решением является полный слив антифриза и последующая продувка системы отопления сжатым воздухом.

Из-за разрывов патрубков воздуховода в отопительном радиаторе «Нексии» могут возникнуть воздушные пробки

Поломка вакуумного переключателя

Вакуумный переключатель на «Нексии» — устройство надёжное, однако крепёжные планки, на которых он держится, довольно тонкие и часто ломаются. Это может привести к тому, что воздухозаборная заслонка просто перестанет открываться и нормальная циркуляция тёплого воздуха в салоне нарушится. Для устранения проблемы водителю придётся приобретать новый вакуумный переключатель, так как по отдельности крепёжные планки для него не продаются.

Разрушение подшипников электромотора

Как уже говорилось выше, центральный вал отопительного электромотора с крыльчаткой подвешен на двух шариковых подшипниках, которые со временем могут разрушиться. Если это произошло, то водитель после включения печки услышит характерный скрип, постепенно переходящий в громкий скрежет. Решить проблему можно только заменой печного электромотора, поскольку подшипники к нему по отдельности не продаются.

Подшипники на печных электромоторах «Нексии» часто выходят из строя

Печка не дует в ноги

Такая поломка случается, когда выходит из строя вакуумный переключатель, управляющий заслонками. После этого заслонки опускаются в крайнее нижнее положение. В результате доступ горячего воздуха к ногам пассажира и водителя перекрывается практически полностью. Проблема решается снятием бардачка и заменой вакуумного переключателя.

Не работает печка Дэу Нексия: причины, ремонт, видео

С наступлением зимнего периода, автомобилисты начинают пользоваться отопителем. Но в жизни случается так, что печка Дэу Нексия перестаёт подавать тёплый воздух в салон. Причин неисправности достаточно много, но не стоит расстраиваться, всё можно исправить, даже не прибегая к участию автосервиса.

материалы поведают о ремонте отопителя, замене радиатора печки, а также диагностики и ремонте узла.

Причины неисправности отопителя салона

Система отопления у Нексия имеет стандартную схему, как и у всех Дэу этого класса. В диагностике печки существуют механические неисправности и электрические. Так, может накрыться радиатор, который внезапно потечёт, или засориться патрубок. С другой стороны проблема может крыться в неисправности электрической части. Рассмотрим, основные узлы, где будем искать проблему:

• Радиатор.
• Блок управления отопителем.
• Моторчик.
• Предохранители.

Основные моменты и места неисправности выявлены, можно приступать к диагностике и ремонту.

Радиатор отопителя

Первым признаком неисправности радиатора отопителя — это течь с самого элементы. Если обогревать имеет признаки подтекания, то необходимо заменить, иначе тёплого воздуха в салоне не будет. Стоит понимать, что замена радиатора печки, по заводской технологии, проводится после снятия торпеды. Но автолюбители придумали способ, при котором не нужно проводить демонтаж приборки.

Итак, рассмотрим, как демонтировать радиатор печки минимальными средствами:

1. Сливаем охлаждающую жидкость с системы, чтобы она не потекла в салон.
2. Со стороны моторного отсека отсоединяем отводящий и подводящий патрубок.
3. Снимаем бардачок.
4. Упираемся в радиатор печки, который остается только вынуть с посадочного места.

Если процедура показалась достаточно сложной, то придётся демонтировать панель приборов и вынимать радиатор по заводской схеме.

Выбор радиатора

Оригинальная каталожный номер радиатора печки на Дэу Нексия — 03059812. Также стоит указать размеры:

• N100 — 182×141×51;
• N150 — 180×138,5×26.

Средняя стоимость составляет 5000 рублей. Кроме этого имеется ряд аналогов, которые по качеству не уступают оригиналу.

Производитель	Каталожный номер	Стоимость
Thermotec	D60002TT	1500
Polcar	2910N8-1	2000
Asam	50118	2500
Stellox	10-35104-SX	2500
Zekkert	MK-5030	2500
Magneti marelli	350218253003	2700
Van Wezel	81006026	2700
Pmc	PXNHC-001	3500
Luzar	LRh DWEs94312	4000

Дует холодный воздух, не греет. Это причина тоже скрывается в радиаторе печки. Связано это может быть с тем, что имеется засорение в патрубках или самом радиаторе. Для устранения неисправности можно попробовать его прочистить, но это может не помочь, и всё же придётся сменить сам радиатор или патрубок. Для чистки можно использовать промывочные средства системы охлаждения, которые продаются на автомобильном рынке или в автомагазинах.

Блок управления отопителем

Ещё одним местом, которое может стать причиной неисправности, становится блок управления отопителем. Это механическо-электрическая деталь, которая служит управлением для регулировки температуры салона. На ней имеются две тяги, которые регулируют открытие и закрытие крана. В этом случае, неисправность может крыться именно в тросике отопителя.

Второй вариант неисправности — это неисправность электрической части блока. В этом случае, как показывает практика, рекомендуется сменить блок полностью, ну или отдать специалистам на перепайку. Ремонт — это хорошо, но лучше всего заменить.

Предохранители, реле и электрика

Если моторчик » умер» то, скорее всего, неисправность вызвана перегоранием предохранителя. На Дэу Нексия эти элементы располагаются, как под капотом, так и в салоне. Конечно, на крышках блоков предохранителей можно найти распиновку. Замена плавкого элемента может помочь решить проблему.

Моторчик отопителя

Зачастую со строя может выходить непосредственно мотор отопителя. Этому может служить повреждение обмотки или сгорание самого моторчика. При этом элемент может пищать, или вовсе не запускаться. Чтобы устранить неисправность, придётся сменить моторчик.

Ремонт вакуумного переключателя печки Дэу Нексия

Дэу Нексия — ремонтопригодный автомобиль, поэтому небольшие неисправности вполне возможно починить самостоятельно, тем более что большинство деталей от автомобилей ВАЗ подходят и к ней. К тому же, выполняя ремонт своими руками, можно значительно сэкономить средства. Большое значение для безопасности водителя имеет комфорт, но иногда в салоне автомобиля ломаются некоторые элементы и водитель ощущает дискомфорт. Например, такими поломками могут быть неисправности кресла, сломанные дворники, нерабочая печка и т. д.

Владельцы Дэу Нексия часто встречаются с проблемой обогрева салона машины в холода, особенно это актуально для жителей северных районов. Причинами плохой работы печки могут быть следующие:

• засорение радиатора;
• неисправная крышка бачка охлаждающей жидкости;
• завоздушивание системы;
• сломано крепление переключателя;
• отсутствует тяга и др.

Но если не работает переключатель режимов печки Дэу Нексия, что делать?

Установка дополнительной печной помпы на «Дэу Нексию»

Поскольку система отопления на машинах рассматриваемой марки никогда не отличалась большой мощностью, многие владельцы прилагают дополнительные усилия для утепления своего автомобиля. Одним из способов увеличения мощности отопителя является установка дополнительной помпы. Как правило, устанавливают помпу от ГАЗели.

В качестве дополнительной помпы на «Нексию» устанавливают помпу от ГАЗели

Последовательность установки дополнительной помпы

Порядок установки устройства:

1. Прежде всего следует чётко представлять себе, что именно предстоит сделать, а затем нарисовать схему монтажа дополнительной помпы. Основные элементы, которые необходимо учитывать, подключая дополнительную помпу на «Нексию»
2. Теперь необходимо открыть капот и отыскать там патрубок, идущий от отопителя к мотору. Шланг разрезается в месте сгиба (но перед этим желательно пережать его стальными хомутами до и после места разреза, для того, чтобы антифриз не вытекал). Концы разрезанного патрубка надеваются на дополнительную помпу. Хомуты, удерживающие антифриз, снимаются. Дополнительная помпа «Нексии» успешно подключена к антифризным патрубкам, осталось подать питание
3. Соединённая с патрубками дополнительная помпа прикрепляется к трубе кондиционера с помощью пластикового хомута. Для того чтобы помпа не перетёрла трубку кондиционера, под неё рекомендуется подложить небольшой кусочек толстой резины. Помпа прикручивается пластиковым хомутом к патрубку кондиционера «Нексии»
4. Далее к помпе следует подключить реле, которое будет её активировать. Подключённое реле удобнее всего прикрепить к колодке электроконтактов, которая располагается рядом с воздуховодом. Реле помпы лучше всего устанавливать на контактную колодку у воздуховода
5. Плюсовой контакт, отвечающий за включение этого реле, заводится в салон на отдельную кнопку (питание на которую удобнее всего провести с замка зажигания).

Видео: ставим дополнительную помпу на «Нексию»

Отопитель на автомобиле «Дэу Нексия» трудно назвать совершенным устройством. Печка способна доставить водителю массу проблем, особенно если она эксплуатируется давно. К счастью, большинство из них можно решить самостоятельно, не прибегая к дорогостоящим услугам специалистов сервисного центра.

Источник

Замена радиатора отопителя на автомобиле «Дэу Нексия»

Как уже упоминалось выше, печной радиатор на «Нексии» может засориться. Помимо этого, он иногда начинает подтекать. Это происходит тогда, когда его центральные трубки окончательно разрушит коррозия, возникшая из-за использования плохого антифриза. Поскольку штатный печной радиатор на «Дэу Нексии» сделан из алюминия, запаять его без специального оборудования не представляется возможным. Так что у автовладельца остаётся только один выход: замена узла.

Последовательность замены отопительного радиатора

Чтобы выполнить работы качественно, придерживайтесь проверенного алгоритма:

1. С автомобиля сливается вся охлаждающая жидкость. На полный слив требуется 8–10 минут, так что торопиться нельзя.
2. Далее с радиатора снимаются патрубки. Они держатся на стальных хомутах, для ослабления которых следует использовать плоскую отвёртку. Патрубки снимаются как с расширительного бачка «Нексии», так и с отопительного радиатора
3. После снятия патрубков трубки радиатора необходимо чем-нибудь заткнуть, чтобы остатки антифриза не вытекли на пол. Лучше всего это сделать с помощью кусков ветоши. Трубки на печном радиаторе «Нексии» следует заткнуть ветошью
4. Далее ослабляются стальные крепёжные хомуты, удерживающие кожух печного радиатора. После этого фиксаторы кожуха отгибаются вручную, и радиатор извлекается через моторный отсек. Извлекать радиатор отопителя «Нексии» лучше через моторный отсек
5. Неисправный радиатор заменяется новым, после чего производится обратная сборка отопительной системы.
