Ремонт радиатора дэу нексия своими руками

Ремонт радиаторов дэу нексия

Пожалуй, нет ничего хуже плохого отопления салона транспортного средства в период наступления похолодания. Любая неисправность элементов печки в автомобиле Дэу Нексия делает невозможным передвижение на нём в зимние месяцы. Существует несколько причин плохого функционирования отопителя, которые могут являться следствием выхода из строя как одной из деталей печки, так и нескольких. Во всех случаях неполадки будут иметь схожие симптомы, и без хорошего знания конструкционных особенностей и принципа работы системы отопления салона Нексии идентифицировать их будет не так просто.

Зачастую печка в этом автомобиле начинает плохо греть из-за проблем с радиатором. Помимо засорения его каналов грязью и различными отложениями, которые препятствуют полной циркуляции рабочей жидкости в системе, устройство в любой момент независимо от своего состояния, может дать течь. В таком случае вернуть тепло в поможет только полная очистка или замена радиатора печки Daewoo Nexia. Как только не изворачиваются автовладельцы, и чего только не придумывают для облегчения этой процедуры. Расскажем обо всём по порядку, и на конкретном примере опишем правильную последовательность действий.

Процесс замены радиатора

Чтобы провести замену радиатора Дэу Нексия необходимо понимать, как движется охлаждающая жидкость по системе, а также обладать техническими познаниями конструкции автомобиля. Итак, сразу же приступим к процессу замены:

1. Дать Дэу Нексия остыть.
2. Снимаем нижнюю защиту ДВС.
3. Снимаем колодку питания на датчик включения вентилятора.

Снять радиатор можно в сборе с вентилятором, или предварительно демонтировав его. Показываем снятие радиатора в сборе с вентилятором. Сливаем охлаждающую жидкость. Снимаем облицовку радиатора.

Отключаем пароотводящие шланги.
Снимаем подводящий патрубок радиатора.

Отсоединяем колодку жгута проводов системы управления двигателем от колодки жгута проводов электродвигателя вентилятора. Сдвинув колодку жгута проводов системы управления двигателем, снимаем ее с держателя на нижнем бачке радиатора.

Также само снимаем отводящий патрубок радиатора.
Откручиваем кронштейны опор.

Раздвижными пассатижами сжимаем концы хомута крепления отводящего шланга и сдвигаем хомут по шлангу. Снимаем отводящий шланг с патрубка радиатора. Головкой «на 10» отворачиваем два болта нижнего крепления конденсатора кондиционера к радиатору. Головкой «на 10» отворачиваем болт крепления конденсатора кондиционера к радиатору.

Снимаем радиатор с вентиляторами в сборе.
Собираем все в обратном порядке.

Головкой «на 10» отворачиваем два болта крепления кронштейнов трубопровода гидроусилителя рулевого управления.

Заливаем охлаждающую жидкость 9,5-10 литров.
Герметизируем систему.

Раздвижными пассатижами сжимаем концы хомута крепления подводящего шланга радиатора и сдвигаем хомут по шлангу. Снимаем подводящий шланг с патрубка радиатора. Приподняв конденсатор, выводим его кронштейны из зацепления с кронштейнами на радиаторе. Снимаем пароотводящий шланг с патрубка радиатора. Устанавливаем радиатор системы охлаждения в обратной последовательности. Перед установкой радиатора вставляем подушки в отверстия нижней поперечины рамки радиатора. Если подушки порваны или потеряли упругость — их следует заменить новыми. Заливаем охлаждающую жидкость в систему охлаждения и доводим уровень жидкости в бачке до нормы.

Заводим автомобиль и даем поработать 5 минут.
Доливаем жидкость и смотрим наличие подтеков.

Не работает печка Дэу Нексия: причины, ремонт, видео

С наступлением зимнего периода, автомобилисты начинают пользоваться отопителем. Но в жизни случается так, что печка Дэу Нексия перестаёт подавать тёплый воздух в салон. Причин неисправности достаточно много, но не стоит расстраиваться, всё можно исправить, даже не прибегая к участию автосервиса.

материалы поведают о ремонте отопителя, замене радиатора печки, а также диагностики и ремонте узла.

Причины неисправности отопителя салона

Система отопления у Нексия имеет стандартную схему, как и у всех Дэу этого класса. В диагностике печки существуют механические неисправности и электрические. Так, может накрыться радиатор, который внезапно потечёт, или засориться патрубок. С другой стороны проблема может крыться в неисправности электрической части. Рассмотрим, основные узлы, где будем искать проблему:

• Радиатор.
• Блок управления отопителем.
• Моторчик.
• Предохранители.

Основные моменты и места неисправности выявлены, можно приступать к диагностике и ремонту.

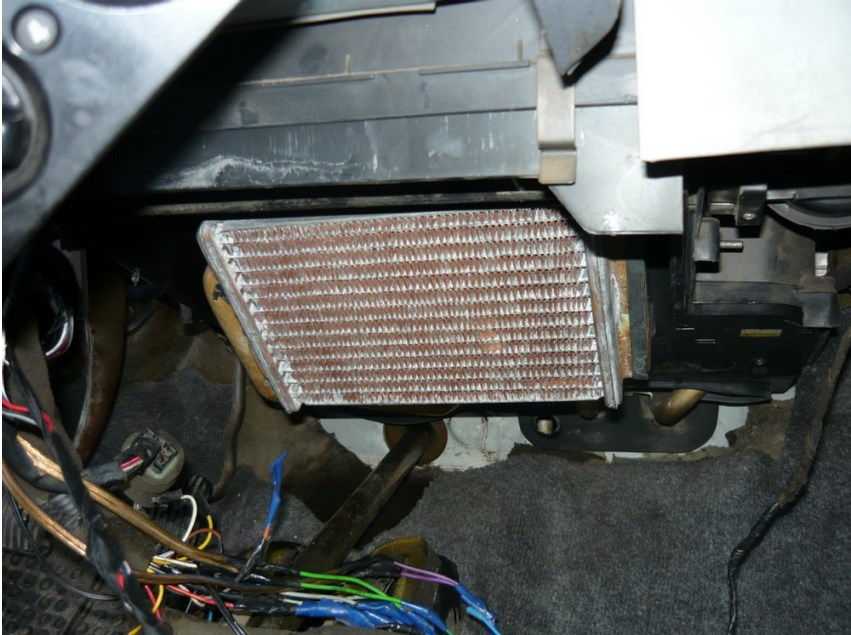

Радиатор отопителя

Первым признаком неисправности радиатора отопителя — это течь с самого элементы. Если обогревать имеет признаки подтекания, то необходимо заменить, иначе тёплого воздуха в салоне не будет. Стоит понимать, что замена радиатора печки, по заводской технологии, проводится после снятия торпеды. Но автолюбители придумали способ, при котором не нужно проводить демонтаж приборки.

Итак, рассмотрим, как демонтировать радиатор печки минимальными средствами:

1. Сливаем охлаждающую жидкость с системы, чтобы она не потекла в салон.
2. Со стороны моторного отсека отсоединяем отводящий и подводящий патрубок.
3. Снимаем бардачок.
4. Упираемся в радиатор печки, который остается только вынуть с посадочного места.

Если процедура показалась достаточно сложной, то придётся демонтировать панель приборов и вынимать радиатор по заводской схеме.

Выбор радиатора

Оригинальная каталожный номер радиатора печки на Дэу Нексия — 03059812. Также стоит указать размеры:

• N100 — 182×141×51;
• N150 — 180×138,5×26.

Средняя стоимость составляет 5000 рублей. Кроме этого имеется ряд аналогов, которые по качеству не уступают оригиналу.

Производитель	Каталожный номер	Стоимость
Thermotec	D60002TT	1500
Polcar	2910N8-1	2000
Asam	50118	2500
Stellox	10-35104-SX	2500
Zekkert	MK-5030	2500
Magneti marelli	350218253003	2700
Van Wezel	81006026	2700
Pmc	PXNHC-001	3500
Luzar	LRh DWEs94312	4000

Дует холодный воздух, не греет. Это причина тоже скрывается в радиаторе печки. Связано это может быть с тем, что имеется засорение в патрубках или самом радиаторе. Для устранения неисправности можно попробовать его прочистить, но это может не помочь, и всё же придётся сменить сам радиатор или патрубок. Для чистки можно использовать промывочные средства системы охлаждения, которые продаются на автомобильном рынке или в автомагазинах.

Блок управления отопителем

Ещё одним местом, которое может стать причиной неисправности, становится блок управления отопителем. Это механическо-электрическая деталь, которая служит управлением для регулировки температуры салона. На ней имеются две тяги, которые регулируют открытие и закрытие крана. В этом случае, неисправность может крыться именно в тросике отопителя.

Второй вариант неисправности — это неисправность электрической части блока. В этом случае, как показывает практика, рекомендуется сменить блок полностью, ну или отдать специалистам на перепайку. Ремонт — это хорошо, но лучше всего заменить.

Предохранители, реле и электрика

Если моторчик » умер» то, скорее всего, неисправность вызвана перегоранием предохранителя. На Дэу Нексия эти элементы располагаются, как под капотом, так и в салоне. Конечно, на крышках блоков предохранителей можно найти распиновку. Замена плавкого элемента может помочь решить проблему.

Моторчик отопителя

Зачастую со строя может выходить непосредственно мотор отопителя. Этому может служить повреждение обмотки или сгорание самого моторчика. При этом элемент может пищать, или вовсе не запускаться. Чтобы устранить неисправность, придётся сменить моторчик.

Вывод

Найти неисправность печки Дэу Нексия можно самостоятельно. Причиной может послужить радиатор, вентилятор или электрика. Устранить причины также можно своими руками, но стоит изучить схему отопления и вентиляции, а также потребуются некоторые знания и умения в авторемонте.

Ремонт вакуумного переключателя

Для ремонта вакуумного переключателя печки Нексия следует разобрать торпеду со стороны пассажира. Именно там находится блок управления печкой. Сразу необходимо снять консоль с магнитолой и решётки воздуховода, откручивая саморезы сверху и снизу.

Аккуратно вытащив блок управления, следует внимательно его рассмотреть. На блоке необходимо вытащить жёлтый провод, который крепится с помощью креплений белого цвета, и аккуратно вытащить крепление, повернув его по часовой стрелке. Затем следует снять крышку блока, для этого нужно отщёлкнуть 8 защёлок. По центру мы увидим небольшую круглую чёрную крышку, сняв которую увидим пружину и ещё две круглые крышки из пластмассы. Вся проблема в том, что эти две крышки плохо держатся друг на друге, поэтому и не работает вакуумник печки Дэу Нексия. Чтобы эти две крышки не съезжали друг с друга, их нужно приклеить любым клеем, который есть под рукой (клей «Момент», секундный клей или любой другой, который склеивает пластмассу). Блок управления затем нужно собрать и поставить на место в обратном порядке.

Есть ещё вариант ремонта вакуумного переключателя печки Нексия. Для этого также следует разобрать торпеду со стороны пассажира. В моторном отсеке есть распределитель, к которому подходят 2 вакуумные трубки, что создают давление. Если не работает переключение режимов, то, значит, не хватает давления. Элементы переключения режимов управляются вакуумом через три вакуумных блока. На эти блоки подаётся давление, и в результате меняются режимы обдува. Они находятся в торпеде со стороны пассажира. Тот блок, который отвечает за внутреннюю циркуляцию, находится около заслонки, возле вентилятора. Его и надо проверять. Для того чтобы появился режим «стекло-ноги», нужно переделать тяги.

Чтобы сделать режим «салон-стекло», нужно отключить оранжевый шланг и заглушить его место, сам шланг не глушится. Для включения этого режима нужно повернуть переключатель на панели в крайнее левое положение.

Дадим некоторые советы по правильной эксплуатации вакуума печки Нексия:

1. Если вы на долгое время оставляете автомобиль на стоянке, то регулятор обдува направляйте на лобовое стекло.
2. В зимнее время включать печку (крутить регулятор на панели) лучше после того, как хорошо прогреете автомобиль.

Радиатор системы охлаждения двигателя — снятие и установка

Степень сложности: 4. Время выполнения: 2 часа.

Начинайте работу только после полного остывания двигателя.

1. Надежно устанавливаем автомобиль на ровной площадке (см. «Стандартные операции»).

2. Выполняем подготовительные и основные операции по сливу охлаждающей жидкости из радиатора (см. «Замена охлаждающей жидкости» п. 2-8).

Проявляйте повышенную осторожность при снятии шланга. Пластмассовый патрубок бачка радиатора достаточно хрупкий и может легко сломаться

Радиатор стоит значительно дороже шланга. Если резиновый шланг затвердел, его необходимо заменить. Острым ножом отрежьте шланг рядом с патрубком, далее разрежьте вдоль кусок шланга, оставшийся на патрубке, и осторожно его снимите.

3. При помощи больших пассатижей сжимаем хомут нагнетающего (верхнего) шланга и сдвигаем хомут на шланг. Снимаем шланг с патрубка правого бачка радиатора.

4. Отсоединяем шланг расширительного бачка от радиатора.

5. При помощи больших пассатижей сжимаем хомут отводящего (нижнего) шланга и сдвигаем хомут на шланг. Снимаем шланг с патрубка левого бачка радиатора.

6. На автомобилях с АКП отсоединяем шланги подвода рабочей жидкости АКП к теплообменнику, расположенному в левом бачке радиатора, и для предотвращения разлива жидкости закупориваем шланги.

7. Отсоединяем электрический разъем датчика выключателя электровентилятора.

8. Отсоединяем электрический разъем электровентилятора.

9. Ключом на 10 откручиваем 2 болта крепления кронштейнов радиатора к верхней поперечине передней панели моторного отсека.

10. Извлекаем радиатор вместе с вентилятором.

11. Ключом на 10 откручиваем 2 болта крепления вентилятора и снимаем вентилятор в сборе с мотором.

Будьте осторожны при извлечении радиатора. В радиаторе остается большое количество охлаждающей жидкости. Слейте охлаждающую жидкость в поддон.

Если снятый радиатор устанавливается повторно, рекомендуется перед установкой промыть радиатор внутри и снаружи (кроме теплообменника жидкости АКП).

Перед установкой радиатора проверяем состояние резиновых подушек. Подушки, потерявшие эластичность или потрескавшиеся, меняем.

Установку радиатора производим в обратной последовательности.

Моменты затяжки резьбовых соединений: болты крепления вентилятора к радиатору — 10 Н·м, болты крепления радиатора к верхней поперечине — 15 Н·м, гайки крепления шлангов теплообменника АКП — 22 Н·м.

В соответствии с рекомендациями (см. «Замена охлаждающей жидкости») заливаем в систему охлаждающую жидкость, запускаем двигатель и прогреваем его до рабочей температуры. Убеждаемся, что подтекание охлаждающей жидкости отсутствует, а электровентилятор при прогреве двигателя включается.

Решение проблемы

Для того чтобы можно было исключить эту проблему, придумали весьма оригинальный способ. Его суть заключается в том, чтобы вернуть слив с обратки на заслонке дроссельного типа в патрубок. До этого слив поступал сразу же в сам бачок. Для того чтобы отремонтировать печку, потребуется тройник. Его можно сделать самостоятельно или найти необходимый тройник можно и в торговой сети, где предлагается большой выбор изделий сантехники.

В этом случае необходимо будет приобрести такие элементы:

1. Один тройник.
2. Два штуцера диаметром 20 мм.
3. Один штуцер диаметром 10 мм.

Теперь производится сборка деталей с применением прокладок. Далее патрубки надевают непосредственно на штуцеры. После этого производят обжим деталей с применением хомутов.

Технология проведения работ состоит в следующем:

1. Производим обрезку патрубка в обратке обогрева заслонки дроссельного типа. Имеется в виду тот, который непосредственно подводится с верхней части бачка расширения. Надо выдержать расстояние в 5 или 6 см от поверхности бачка.
2. Теперь со стороны бачка расширительного типа этот патрубок необходимо заглушить. Для этого в шланг можно вставить кусочек прута или болт, совпадающий по размеру с его внутренним диаметром.
3. Производим обжимание при помощи хомута этого патрубка. Для этого рекомендуется обматывать болт специальной ФУМ-лентой.
4. Производим разрезание патрубка, который идёт с нижней части бачка расширительного типа. Разрез производим на его вертикальном участке по отношению к горизонту.
5. В месте, где произведён разрез, проводим укорачивание патрубка на 3 см. Это надо для того, чтобы можно было поставить туда тройник.
6. Теперь в оба конца патрубка, которые получились после его разрезания, вставляем подобранный тройник.
7. На штуцер тройника, который остался свободным, следует надеть патрубок обратки, идущий от заслонки дроссельного типа. Напоминаем, что ранее его подсоединяли в верхнюю часть бачка расширения.
8. Все штуцеры теперь обжимаем при помощи подготовленных хомутов.

Как поменять патрубки печки местами на Нексии? Их менять лучше на двигателе, чем на радиаторе. В итоге подача и обратка на радиаторе поменяются местами. Меняя патрубки, вы можете намного улучшить работу печки.

Теперь вы знаете, как поменять местами патрубки на печке Дэу Нексия.

Альтернативный способ ремонта

Произвести доработку системы отопления в автомобиле Дэу Нексия можно и без установки тройника. Необходимо подготовить свой небольшой кусочек тормозной трубки от Жигулей восьмой модели и произвести замену. Его длина должна составлять примерно 40 см.

1. Согнуть трубку по контуру расширителя.
2. Снять патрубок обратки с заслонки дроссельного типа.
3. Один из концов подготовленной трубки вставить в этот бачок.
4. Другой конец поменянной трубки соединяем с патрубком на обратке заслонки.
5. Все соединения зажимаем при помощи хомутов.

Развоздушивание системы

После проведения всех работ следует выгнать воздух из системы. Для этого надо выполнить следующие действия:

1. Располагаем машину на наклонной плоскости так, чтобы зад её был ниже переда.
2. Заводим автомобиль и ставим его на ручной тормоз.
3. Под открытым капотом демонтируем крышку бачка.
4. Наполняем расширительную ёмкость до максимального уровня.
5. Наращиваем до 3000 обороты при помощи тросика. При этом другой рукой производим прокачку патрубка, который подходит к самой печке.
6. Следим за уровнем жидкости в бачке. При её уменьшении производим наполнение его до максимальной отметки.
7. Проводить такие действия надо до тех пор, пока уровень в бачке будет находиться в одном и том же состоянии.

После того как все ремонтные работы окончены, перед началом поездки проводим контроль уровня жидкости в бачке. Если необходимо, то дополняем его до нужного значения. В ситуации, когда эти процедуры не приносят желаемого результата, производим замену печки Дэу Нексия.

Нюансы оптики Дэу Нексия: как выбрать, поменять и отрегулировать?

Чтобы обеспечить безопасное передвижение на автомобиле в темное время суток, в транспортном средстве должна использоваться только рабочая оптика. Если меняется одна фара или обе на автомобиле Дэу Нексия или любой другой модели, автовладелец должен проследить за тем, чтобы освещение дороги после замены было на должном уровне. Подробнее о выборе лампочек и замене оптики вы можете прочитать в этой статье.

Фары Дэу можно условно разделить на несколько подгрупп:

• головное освещение, в которое входят габаритные огни, лампы дальнего и ближнего света;
• стоп огни, которые активируются при нажатии на педаль тормоза;
• противотуманные фары на Дэу Нексия, предназначение которых заключается в обеспечении более лучшего освещения дорожного покрытия при езде в непогоду (автор видео — Сержио Валенсини).

Для включения освещения, а также переключения лампочек на ближний, дальний свет или противотуманки, в Дэу Нексия используется специальный выключатель. Переключатель света находится под рулем.

Если оптика отказывается работать, это может быть обусловлено:

• выходом из строя предохранителя;
• перегоранием ламп;
• окислением контактов;
• обрывом проводки;
• выходом из строя подрулевого переключателя.

Выбор ламп

Что касается выбора лампочек на Нексию, то сегодня рынок предлагает покупателям следующие варианты:

1. Галогенные лампочки. Этот вариант является наиболее распространенным. Галогенки могут быть установлены как в оптику ближнего и дальнего света, так и в ПТФ.
2. Светодиодные лампы. Обеспечивают улучшенное освещение дорожного полотна. Могут применяться как в оптике ближнего и дальнего освещения, так и в противотуманках, а также дневных ходовых огнях. Причем наши соотечественники, как показывает практика, чаще всего ставят такие устройства именно в ПТФ и ДХО.
3. Ксенон. Ксенон относится к наиболее дорогому варианту освещения. Стоимость ксенона обусловлена его качеством — такие лампы обеспечивают максимальное освещение дороги. Следует отметить, что использование ксенона в ПТФ и ДХО не всегда оправдано. Если монтаж ксенона был произведен без соблюдения правил, водитель может быть оштрафован за его использование. Также нужно отметить, что для работы ксенона потребуется также дополнительно установить блок управления оптикой.

Места креплений омывательного бачка

Если вам нужно поменять фары, то эта процедура может быть проведена в домашних условиях. В зависимости от года выпуска автомобиля, демонтажу фонарей может мешать бачок омывателя. Если он конструктивно расположен возле аккумулятора и может доставить неудобства в ходе ремонта, то бачок омывателя следует демонтировать.

Итак, как произвести замену фонарей:

Сначала следует произвести демонтаж поворотника, а также радиаторной решетки — это позволит добраться до первого нижнего винта, который фиксирует оптику.
После этого необходимо выкрутить три самореза, расположенные в верхней части радиаторной решетки, эти саморезы фиксируют ее. Параллельно также можно открутить верхние винты, которые фиксируют саму оптику.
Выполнив эти действия, радиаторную решетку следует отогнуть на себя

Нижняя часть этого устройства фиксируется на двух креплениях, вам необходимо осторожно нажать на них, после чего вы сможете полностью снять решетку.
Сделав это, сбоку фонаря вы можете увидеть первый нижний винт, вам нужно демонтировать его. Если фонари на вашем авто никогда не менялись, то выкручивание болта может вызвать сложности — в этом случае рекомендуем обработать его жидкостью WD-40

Это позволит немного разъесть ржавчину, но учитывайте, что обработав болты жидкостью, им нужно дать какое-то время для откисания. Сами болты очень хрупкие, поэтому если вы будете будете применять силу, вполне возможно, что они просто рассыпятся. Таким же образом выкручивается второй нижний винт, который фиксирует фару.
Теперь вам остается только отщелкнуть штекеры, питающие лампочки, и демонтировать фары полностью. Когда будут установлены новые фонари, для регулировки освещения используйте корректор фар.

1. Открутите гайки фиксации оптики. 2. Отсоедините разъем и демонтируйте фару.

https://www.youtube.com/watch?v=ytcopyrightru

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Полезные советы:

• Снятие радиатора осуществляется только на полностью охлажденном двигателе.
• Чтобы в будущем избежать возможного протекания жидкости охлаждения, прежде чем установить шланги на место, стоит смазать радиаторные патрубки силиконовым герметиком.
• На каждом из бачков радиатора, на штифтах, расположенных в нижней части, крепятся резиновые подушки для нижних опор. Они размещаются в отверстиях нижней поперечины на рамке радиатора. Извлеките их оттуда, если они застряли в отверстиях, или снимите со штифтов для визуального осмотра. Так же поступите и с верхними опорами.
• При обнаружении сильного обжатия или затвердевания подушек опор радиатора, их требуется заменить.

Замена радиатора Нексия

Для начала отсоедините провод от аккумулятора. После этого следует отсоединить шланг, ведущий к нижнему патрубку радиатора и слить из системы охлаждающую жидкость. Когда ОЖ вытекла можно заняться верхним патрубком — ослабляем хомут и снимаем шланг. То же самое делаем с пароотводной трубкой — ослабляем хомут и отсоединяем ее.

Следующие на очереди электрические разъемы. Сперва на кожухе вентилятора отключаем разъем датчика, показывающего концентрацию кислорода, а затем отключаем сам вентилятор. Если снимаем радиатор охлаждения Нексия на автомобиле с автоматической коробкой, то поочередно отсоединяем шланги, подводящие трансмиссионное масло к теплообменнику (он находится с левой стороны радиатора, в бачке).

После этого откручиваем два основных болта, крепящих радиатор и снимаем его вместе с вентилятором с автомобиля. Последний этап, это открутить болты и отсоединить вентилятор с радиатора.

Как видите, подобная разборка даже проще, чем снимать (если кто не в курсе, то на нашем сайте есть подробная инструкция), где приходится предварительно разбирать всю центральную консоль приборной панели

Но при работе с основным радиатором следует соблюдать большую осторожность, потому что алюминий, из которого он сделан, тонкий, и повредить его очень легко. Естественно, если вы планируете просто выбросить поврежденный охладитель, то можно не заморачиваться, но если собираетесь его эксплуатировать дальше, то очень желательно не ронять радиатор и проверять его на крепость молотком

Наверное, ничего нет неприятнее, чем ехать в холодной машине зимой на большое расстояние. Любая неисправность радиатора печки в «Дэу Нексия» делает невозможной эксплуатацию автомобиля в холодное время года. Поэтому осенью все владельцы машины обычно тщательно проверяют состояние своей отопительной системы и в случае необходимости сразу же производят замену печного оборудования.

Выбор радиатора печки. С какого автомобиля лучше подойдёт Daewoo Nexia?

Как отмечают большинство владельцев машины, родной радиатор отопителя не в полной мере выполняет свои функции. В связи с этим возникает вполне уместный вопрос: какой из радиаторов системы отопления салона может подойти на Нексию, и как отразится на её работе установка этого устройства от другой модели автомобиля?

Можно заменить родную деталь любой. Главное, чтобы её размер и расположение патрубков полностью совпадали с исходной моделью. Например, можно подобрать среди ассортимента фирмы Лузар, при этом необходимо обязательно оценить качество его сборки. Некоторые автолюбители считают, что для отопителя Нексии идеально подходит от автомобиля Lanos, поскольку оба элемента очень похожи внешне. Однако ланосовский немного тоньше, в связи с этим при его установке на Нексию технологические пазы в корпусе печки для крепления радиатора придётся дополнительно прокладывать термостойким уплотнителем. Идеально подходит элемент печки ВАЗ-2106.

Если выбирать между материалами производства радиатора (медь, латунь, алюминий), то здесь среди автомобилистов ходит двоякое мнение. В принципе на работоспособность устройства особо не влияет материал, из которого оно изготовлено, поскольку все они обладают примерно одинаковыми теплопроводимыми свойствами. Главный критерий выбора — это качество исполнения устройства.

Kia Rio 2017 СКИДКА
190 000
РУБ.

• Официальный дилер
• Кредит 4,5%
• Рассрочка
• Trade-In
• 95% одобрений
• Без первоначального взноса

Принцип работы системы отопления «Дэу Нексии»

Система обогрева в автомобиле устроена следующим образом. Двигатель машины в процессе работы нагревается. Для его охлаждения используется антифриз, заливаемый в охлаждающую рубашку мотора. Эта жидкость нагревается вместе с мотором, а нагревшись, уходит в главный радиатор автомобиля. Оттуда по системе патрубков горячий антифриз поступает в малый радиатор печки, обдуваемый небольшим вентилятором. Тепло оттуда через специальные воздуховоды поступает в салон и обогревает его. В задних дверях автомобиля находятся вытяжные отверстия, необходимые для вентиляции салона. Через них избыточное тепло уходит наружу.

Здесь же следует отметить одну особенность отопительной системы «Дэу Нексии»: она может работать независимо от кондиционера. Такие конструктивные решения на легковых автомобилях встречаются довольно редко. Отопитель «Дэу Нексии» не только обогревает салон, но и предотвращает обмерзание стёкол, причём работать он может вместе с кондиционером. Эта особенность пригодится, если водитель пожелает снизить температуру воздуха в салоне на несколько градусов без выключения печки.

Двигатель отопителя

Электродвигатель отопителя установлен за печным радиатором. Этот компактный моторчик вращает пластиковую крыльчатку, создавая непрерывный поток воздуха, проходящий через радиаторные трубки. Корпус двигателя — металлический, внутри расположен ротор с медной обмоткой и центральным валом на шарикоподшипниках.

К ротору плотно прилегают металлографитные щётки, снимающие электрический заряд. Номер двигателя по каталогу — 6841SB566905. Он совместим с другими автомобилями «Дэу» (например, с «Дэу Эсперо»). Стоимость — от 5000 рублей.

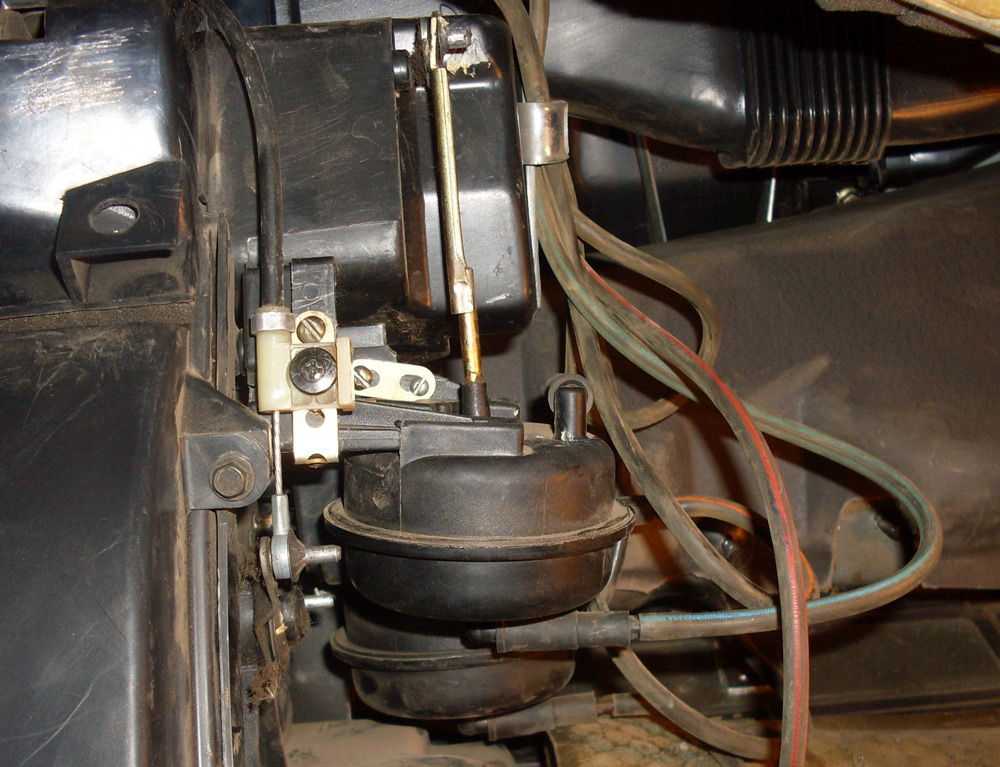

Вакуумный переключатель отопителя

Вакуумный переключатель печки на автомобиле «Дэу Нексия» расположен за бардачком. Именно это устройство отвечает за открытие и закрытие внешней воздухозаборной заслонки и заслонок рециркуляции тёплого воздуха в салоне.

Управляется с помощью кнопок, расположенных на контрольном блоке отопителя. Номер устройства по каталогу — ER200347893. Стоимость вакуумного переключателя в фирменных магазинах «Дэу» — от 600 рублей.

Расположение предохранителя отопителя

Предохранительный блок «Дэу Нексии» находится под приборной панелью, над педалями газа и сцепления.

Он закрыт пластиковой крышкой, на которой имеется наклейка со схемой расположения всех предохранителей и реле.

Предохранитель, отвечающий за отопитель, находится в правом нижнем углу блока и обозначается как F19.

В том же блоке имеется реле печного вентилятора, используемое в ситуациях, когда моторчик печки работает на низких оборотах.

Замена радиатора на Нексии

1. Первым делом необходимо слить охлаждающую, для этого открутите пробку снизу радиатора.
2. Отсоединить шланги от радиатора, для этого пассатижами сжать выступающими “усики” хомута, который держит шланги. После этого аккуратными движениями сдвинуть и вытащить шланги со своих посадочных мест.
3. Теперь необходимо открутить болт крепления опоры радиатора от кузова, на этом этапе потребуется ключ на “10”.
4. Открутив вторую опору, можно вытаскивать осторожными движениями радиатор вверх. Нижние опоры крепления радиатора просто вставляются через резиновую прокладку, которая со временем изнашивается. Проверьте эти кольца, если они потрескались или задубели – то рекомендуется заменить их на новые.
5. Тщательно промойте радиатор водой и высушите его. Если на радиаторе присутствуют повреждения его необходимо заменить.
6. Установить радиатор в обратной последовательности, затем залейте охлаждающую жидкость.

После заливки охлаждающей жидкости, необходимо выгнать воздух из системы охлаждения. Для этого запустите двигатель подождите пока он нагреет охлаждающую жидкость более 50-60 градусов. Затем откройте крышку расширительного бочка и нажимайте на толстый шланг идущий от радиатора. Таким образом пузырьки воздуха поднимутся в расширительный бачок и выйдут по законам физики.

Снятие блока управления печкой на «Дэу Нексии»

Управление печкой и кондиционером на автомобиле скомпоновано в один контрольный модуль, расположенный на приборной панели, справа от водителя. Кнопки этого модуля выходят из строя довольно редко. Однако необходимость снять блок управления может возникнуть при поломке вакуумного переключателя, о котором упоминалось выше. Ничего сложного в демонтаже блока нет, и для работы понадобится только плоская отвёртка.

Последовательность демонтажа контрольного блока

Чтобы извлечь сломанное устройство, разумновоспользоваться рекомендациями опытных ремонтников:

• Из центрального воздуховода, находящегося над контрольным блоком, вручную вынимаются два дефлектора, затем снимается пластиковая рамка воздуховода, удерживаемая двумя защёлками. Рамка и дефлекторы воздуховода «Нексии» сняты, есть доступ к проводам контрольного блока
• Просунув руку через отверстие центрального воздуховода, нужно отсоединить от контрольного блока все вакуумные трубки и тросики заслонок. После отсоединения проводов контрольный блок «Нексии» можно поддеть отвёрткой и извлечь из штатного места
• Теперь контрольный блок поддевается плоской отвёрткой и извлекается из своей ниши. На верхней части блока климат-контроля «Дэу Нексии» хорошо виден каталожный номер
