Схема включения вентилятора охлаждения двигателя дэу нексия. Низкая скорость электро-вентилятора охлаждения двигателя
Всем доброго дня! Ну вот я наконец-то и добрался до установки резисторов на низкую скорость вентилятора. Так как у меня комплектация без кондиционера, то присутствует всего одна высокая скорость, которая включается на 102 градусах, ну и естественно, что резисторов там нет. (В комплектации с кондером они присутствуют, ну и там есть малая скорость) А вот реле малой скорости у меня в блоке стояло, и при 97 градусах срабатывало, но эффекта естественно не было. Резисторы прикупил еще в прошлом году, но поставить руки не доходили. А тут впереди лето, надо думаю устанавливать, двигателю же будет намного легче. Вот такие резисторы:
Каталожный номер: 96187780
Что нам надо для установки. В первую очередь надо проверить на все ли контакты реле малой скорости приходит напруга и есть ли на 85 контакте сигнал с ЭБУ. Далее нужны сами резисторы, два провода (на каждом конце с одной стороны разъем мама, другая сторона под пайку. Делается для того, что разъемы под резисторы не найдешь. Длина проводов зависит от того где будут находится резисторы.). Реле малой скорости находится сзади монтажного блока:
Реле малой скорости
Убираем все лишнее. Получаем нашу схему без кондера:
Пририсовал к схеме разъем, который нам будет нужен
Берем красный провод от разъема вентилятора, и вытаскиваем его аккуратненько из гофры до разъемов передней косы, которые идут на фары, противотуманки. Когда его вытаскиваем, то видим что красный провод опрессован заводом с проводом низкой скорости, и проводом высокой скоростью. Сразу возникает вопрос. Если у меня срабатывает реле низкой скорости при 97 градусах на реле, то почему не врубается вентилятор на полную скорость при 97 градусах, ведь они запаралелены? Значит где-то косяк. К этому прийдем позже. Вообщем доходим до разъемов, находим провод который уходит на разъем Х2А, там всего два провода со стороны вентилятора (это провод малой скорости). Отрезаем его на месте заводской опрессовки и припаиваем его к одному из проводов с мамой, который мы подготовили. А второй подготовленный провод мы припаяем к заводской опрессовке. То есть мы разрываем провод малой скорости, и врезаем туда резистор:
Вот что нам надо сделать

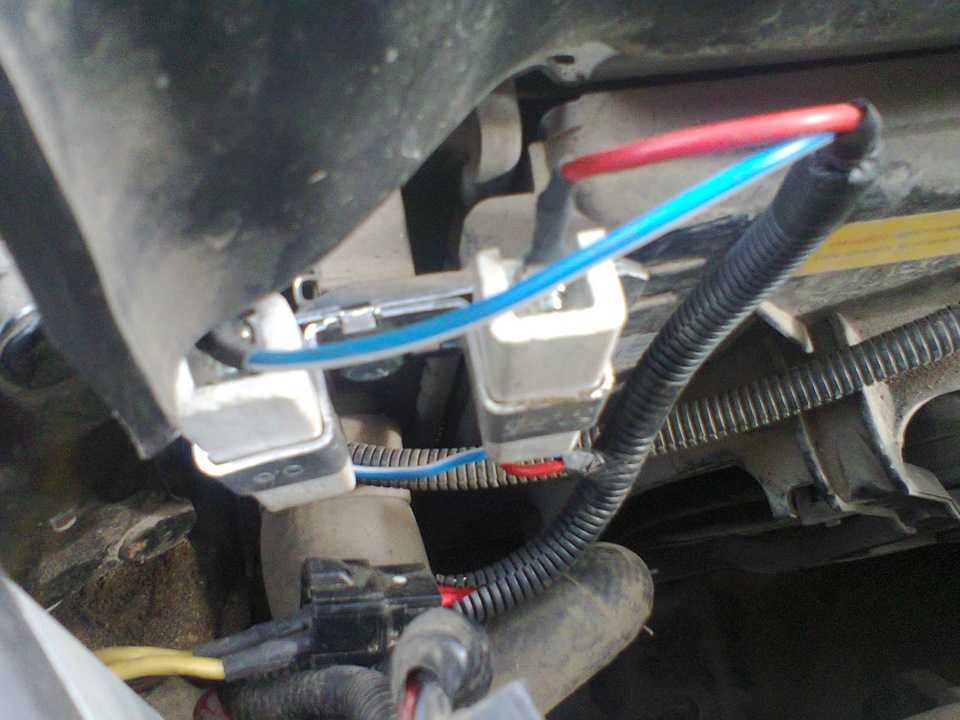

Провод малой скорости от разъема мы паяем на вход резистора, а выход резистора паяем на высокую скорость и вентилятор. Используется только один резистор (второй в запасе:):):). можем даже с незадействованным резистором еще и третью скорость сделать).Далее все упаковываем. Теперь нам надо вызвонить 87 провод, который приходит с реле. Находим его и видим, что провод малой скорости который приходит со стороны вентилятора, не совпадает с проводом, который приходит от реле. Распиновываем разъем со стороны вентилятора (со стороны ветилятора, т.к. там всего два провода, очень удобно) и монтируем в нужный разъем. Ждем прогрева двигателя до 97 градусов, и вуаля малая скорость заработала, температура поползла вниз. Теперь доволен как слон, можно и на Юга мчаться. Вообщем и двигателю хорошо, ну и мне. А то аж сердце кровью обливается, когда ветилятор срабатывает на 102 градусах.
Большая часть электрических цепей защищена плавкими предохранителями. Мощные потребители (фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле. Информация актуальна для моделей 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.
Предохранители и реле находятся в монтажном блоке.
Для доступа к монтажному блоку снимаем защитную крышку в панели приборов.
На внутренней стороне крышки монтажного блока приведена схема расположения предохранителей и реле, установленных на наружной стороне в блоке. Номинал предохранителей, защищаемые ими цепи и назначение реле приведены в таблицах.
Расположение предохранителей и реле на наружной стороне монтажного блока
Расположение предохранителей и реле на внутренней стороне монтажного блока
Назначение реле в монтажном блоке
Номер реле Назначение реле
K1 Вентилятор системы охлаждения (высокая скорость)
К2 Указатели поворота.
К3 Топливный насос.
К4 Противотуманные фары. Задние противотуманные фонари.
К5 Габаритные огни, противотуманные фары.
К6 Фары головного света.
К7 Вентилятор системы охлаждения (низкая скорость).
К8 Муфта компрессора кондиционера.
К9 Звуковой сигнал.
К10 Фары головного света.
К11 Мелодичный сигнал.
К12 Включение 4-й скорости вентилятора отопителя.
К13 Система зажигания.
К14 Очиститель ветрового стекла.
Не работает вентилятор охлаждения на Дэу Нексии | Авто-помощь
Daewoo Nexia 16v — Замена ДТОЖ (на стрелку)
В результате чего контакты внутри реле замыкаются, и напряжение от источника тока подаётся на электродвигатель вентилятора. Этот датчик стоит на головке блока цилиндров.
То есть мы разрываем провод малой скорости, и врезаем туда резистор:
Отрезаем его на месте заводской опрессовки и припаиваем его к одному из проводов с мамой, который мы подготовили. А есть ли уверенность, что контролер и прошивки у Нексии и Эсперы одинаковые?
Замена Датчика Вентилятора Део Ланос.
Проблема осталась не решенной. Поскольку Ксю-Мозг и Э-мозг идентичны, то рискую вмешаться.

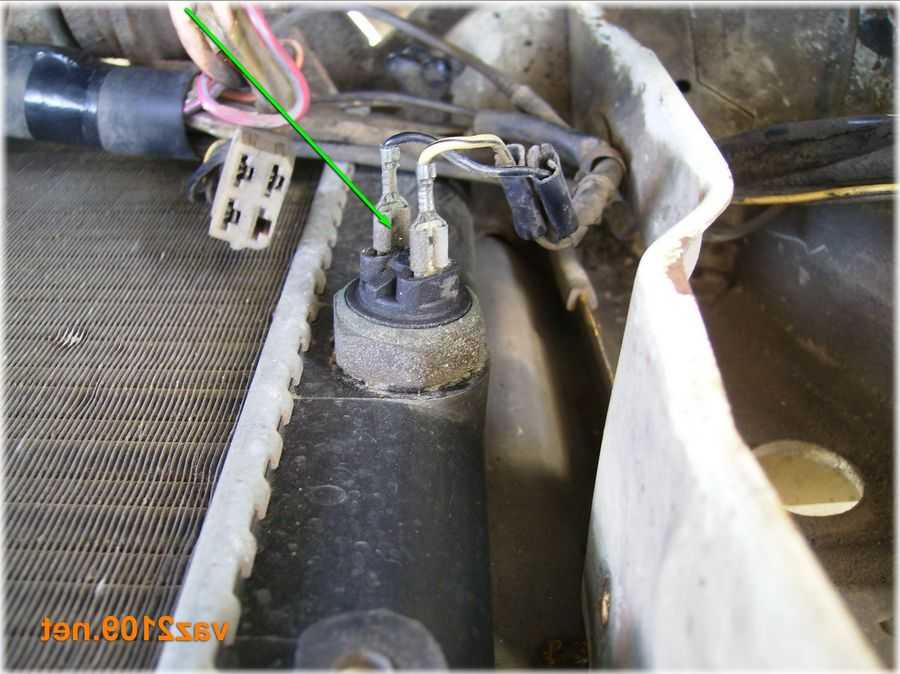

Малая скорость при отсутствии сигнала о вкл. Обнаружил 2 конца, проходящих через ЭБУ. Причем на малую скорость все-равно сидит термодатчик в радиаторе. Похоже, что етот выход мозгов стабатывает не по темрературе, а при вкл-выкл. Вооще, по алгоритму работы.
Датчика температуры в радиаторе у Эсперы нет. Есть два около термостата. Один термосопротивление соединен напрямую с указателем температуры на щитке приборов, а второй, отвечающий за высокую скорость вентилятора скорее всего биметалический термовыключатель подключен к контроллеру.
Отсюда и вопрос — что является условием включения вентилятора на молой скорости — только кондиционер или есть еще какой датчик или алгоритм? Получаем нашу схему без кондера: Пририсовал к схеме разъем, который нам будет нужен Берем красный провод от разъема вентилятора, и вытаскиваем его аккуратненько из гофры до разъемов передней косы, которые идут на фары, противотуманки.
Когда его вытаскиваем, то видим что красный провод опрессован заводом с проводом низкой скорости, и проводом высокой скоростью. Если у меня срабатывает реле низкой скорости при 97 градусах на реле, то почему не врубается вентилятор на полную скорость при 97 градусах, ведь они запаралелены? К этому прийдем позже.
Вообщем доходим до разъемов, находим провод который уходит на разъем Х2А, там всего два провода со стороны вентилятора это провод малой скорости.
Отрезаем его на месте заводской опрессовки и припаиваем его к одному из проводов с мамой, который мы подготовили.
А второй подготовленный провод мы припаяем к заводской опрессовке. То есть мы разрываем провод малой скорости, и врезаем туда резистор: Вот что нам надо сделать Провод малой скорости от разъема мы паяем на вход резистора, а выход резистора паяем на высокую скорость и вентилятор.
Как выполняется замена
Замена компонента на моторе с 16 клапанами (F16D3):
- Необходимо отсоединить минусовой контакт от клеммы аккумуляторной батареи.
- Затем требуется слить жидкость в системе.
- Далее нужно аккуратно отжать фиксирующий зажим и отсоединить проводники от измерителя.
- С помощью ключа необходимо ослабить крепление датчика.
- В завершение остается только вывернуть ДТОЖ из отверстия в цилиндре.
- Потребуется обработать очистительной жидкостью и тряпкой место крепления ДТОЖ.
- Далее поставить новый прибор и подсоединить к нему контакты.
- Залить в радиатор охлаждающую жидкость.
Замена на двигателе N100/N150:
- Следует остудить мотор.
- Отсоединить все электрические провода от датчика.
- Затем необходимо открутить три гайки и снять модуль зажигания.
- Чтобы сбросить давление, требуется снять крышку на расширительном бачке.
- Слить охлаждающую жидкость из радиатора.
- С помощь ключа вывернуть ДТОЖ.
- Поставить новый измеритель.
- Залить антифриз, и запустить мотор.
От датчика температуры зависит работоспособность двигателя. Если ДТОЖ не может адекватно отображать показания, то будут наблюдаться проблемы с запуском мотора после ночной стоянки и в зимнее время. Также он может перегреться и выйти из строя.
Электрическая схема автомобиля ДЭУ НЕКСИЯ
Цветные электросхемы на русском языке, от автомобиля Дэу Нексия. Все схемы разделены по модулям, для увеличения достаточно кликнуть на изображении. Представленны схемы таких узлов автомобиля, как генераторной установки и системы пуска двигателя, система управления двигателем, топливные форсунки, питание, датчики и другие элементы. Чтоб скачать схемы Daewoo Nexia на компьютер — сохраните нужную картинку и откройте в программе для просмотра изображений. Вторая часть сборника схем Nexia находится тут.
Электросхема замка зажигания, стартера, генератора Дэу Нексия
G1 Аккумуляторная батарея
S1 Замок зажигания
82 Выключатель «Стоянка/нейтраль»
Схема системы зажигания Daewoo Nexia
11 Катушка зажигания
Y1 Блок зажигания
Y2 Распределитель зажигания
Топливные форсунки, питание автомобиля
Y3 Топливные форсунки
Датчики температуры, давления, скорости, заслонки — схемы электрооборудования
М2 Клапан холостого хода (КХХ)
Р1 Датчик скорости автомобиля (ДСА)
Р2 Датчик температуры охлаждающей жидкости (ДТЖ)
РЗ Датчик абсолютного давления во впускном трубопроводе (ДАД)
ХЗ Разъем переключателя октан-корректора
Р4 Датчик положения дроссельной заслонки (ДДЗ)
Р5 Электропроводка датчика концентрации кислорода (ДКК)
Р5-1 Датчик концентрации кислорода (1,5-литровые двигатели типа DOCH)
Р5-2 СО-потенциометр (1,5-литровые двигатели с МСВТ)
Р6 Датчик температуры воздуха во впускном трубопроводе (ДТВ)
Схемы системы диагностики, блокировки гидротрансформатора, топлива
МЗ Электродвигатель топливного насоса
S2 Выключатель «Стоянка/нейтраль»
S4 Реле давления масла
Х1 Разъем бортовой системы диагностики
Х2 Тестовый разъем топливного насоса
Электросхема управления трансмиссией, противоугонное устройство, подушка безопасности
К18 БЛОК УПРАВЛЕНИЯ ТРАНСМИССИЕЙ
К19 БЛОК УПРАВЛЕНИЯ ПРОТИВОУГОННОГО УСТРОЙСТВА
К20 БЛОК УПРАВЛЕНИЯ ПОДУШКИ БЕЗОПАСНОСТИ
Р1 ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ
R9 КОНТАКТНАЯ КАТУШКА
Датчики температуры, давления, скорости, заслонки, клапан ХХ
М2 Клапан холостого хода (КХХ)
Р1 Датчик скорости автомобиля (ДСА)
Р2 Датчик температуры охлаждающей жидкости (ДТЖ)
РЗ Датчик абсолютного давления во впускном трубопроводе (ДАД)
Р4 Датчик положения дроссельной заслонки (ДДЗ)
Р5 Датчик концентрации кислорода (неэтилированный бензин)
Р5-1 Датчик концентрации кислорода (этилированный бензин)
Р5-2 СО-потенциомер (1,5-литровые двигатели с МСВТ)
Р6 Датчик температуры воздуха во впускном трубопроводе (ДТВ)
Схемы систем диагностики, блокировки гидротрансформатора, топлива
К2 Реле топливного насоса
МЗ Электродвигатель топливного насоса
52 Выключатель «Стоянка/нейтраль»
53 Выключатель стоп-сигнала
S4 Реле давления масла
Х1 Разъем бортовой системы диагностики
Х2 Тестовый разъем топливного насоса
Y4 Электромагнитный клапан блокировки гидротрансформатора
Противотуманные передние фары и задние фонари Дэу Нексиа
Е5 Противотуманная передняя фара (левая)
Е6 Противотуманная передняя фара (правая)
Е7 Противотуманный задний фонарь (левый)
Е8 Противотуманный задний фонарь (правый)
К5 Реле противотуманных фар
57 Выключатель противотуманных передний фар
58 Выключатель противотуманных задних фонарей
Электросхема приборов освещения автомобиля Дэу Нексиа
Е1 Лампа дальнего света (левая фара)
Е2 Лампа ближнего света (левая фара)
ЕЗ Лампа дальнего света (правая фара)
Е4 Лампа ближнего света (правая фара)
К4 Реле включения фар
М4 Электродвигатель регулятора левой фары
М5 Электродвигатель регулятора правой фары
R2 Блок управления регулятора фар (направление светового пучка)
S5 Правый выключатель
S6 Переключатель света фар.
Источник
Предохранители и реле Daewoo Nexia, электрические схемы
Узбекская сборка электрических узлов во многих моделях является не настолько надёжной, насколько этого бы хотелось. Многие приборы часто выходят из строя, в частности предохранители и реле Daewoo Nexiaа, а контактная группа у замка зажигания — «больное» место автомобиля.
Общая информация При отказе какого-то электроприбора первым делом проверьте его предохранитель. Визуально осмотреть его недостаточно, разрыв может быть незаметен глазу. Хорошо, если у вас под рукой будет тестер. В случае, если тестера нет, можно вместо проверки предохранителя сразу заменить его на заведомо исправный. Поэтому всегда возите с собой набор новых резервных предохранителей. Это убережёт ваши нервы и время во многих случаях.
Найдя сгоревший предохранитель, не торопитесь его менять. Иначе новый предохранитель может также выйти из строя. Разберитесь, что стало причиной его перегорания. Убедитесь в отсутствии короткого замыкания защищаемой им цепи, а также в целлостности всех проводов. Бывает, что один из проводов перегибается или пережимается и начинает замыкать по случаю на корпус автомобиля.
Всегда старайтесь доводить работу с электрикой до конца, проверяйте как можно больше причин поломки, иначе любое короткое замыкание может стать причиной возгорания или аварии. Если есть под рукой схема автомобиля, пользуйтесь ей, если умеете. Если опыта ремонта и знаний нет, обратитесь лучше в автосервис к любому электрику.
В моделях Дэу Нексия до 2008 года монтажный блок обозначался N100, в моделях после 2008 года — N150. Нумерация и назначение в обоих блоках предохранителей и реле Daewoo Nexia одинаковые.
Блок в салоне
Монтажный блок в салоне Нексии находится слева от руля в нижней части приборной панели, под кнопками открытия багажника и бензобака. Чтобы добраться до него, нужно открыть крышку. Предохранители и реле на нём находятся с двух сторон — на передней стороне, обращённой к водителю и на нижней стороне, обращённой к педалям. Чтобы поменять реле и один из двух передохранителей с нижней стороны, возможно потребуется достать весь монтажный блок или повернуть его.
Не включается вентилятор радиатора ДЭУ Нексия: причины
Mazda 3 У меня маленький сканер ОБД 2 через блютус на телефон, не знаете он может прочитать сигнал? Нумерацию контактов можно посмотреть на самом реле. После замыкания этих контактовэлектродвигатель вентилятора должен заработать, если он исправен.
А проверить исправность самого электродвигателя можно путём подачи напряжения на его клеммы напрямую с аккумуляторной батареи при помощи двух проводов. Вентилятор системы охлаждения также не будет работать, если вышел из строя датчик температуры, так как именно он подаёт сигнал на электронный блок управления ЭБУкоторый замыкает ый контакт соответствующего реле на массу.
