Как поменять пыльник шруса на «ланосе»

Выбор детали

96220403 — каталожный номер внутреннего шруса Шевроле Ланос. Производство General Motors со средней стоимостью 5000 рублей.

96257803 — каталожный номер наружного шруса Шевроле Ланос. Производство General Motors со средней стоимостью 10000 рублей.

Аналоги

Кроме оригинальный деталей можно найти ещё и аналоги.

Пару дней назад появились звуки типа (тук тук тук) и вибрации. По звукам доносившихся из передней подвески и характерным постукиваниям начал грешить на правый внутренний шрус. Пообщавшись со знакомым автослесарем и рассказав ему суть проблемы он тоже указал на внутренний шрус. Хоть многие и говорили что проверь подшипники ступичные и наружние шрусы, но нет… По пути с работы зашел в автомагазин и купил новый шрус.

Теперь сам процесс замены.

Вот такой шрус в сборе я купил.

1. Снимаем колпак с колеса и развальцовываем ступичную гайку. Затем берем головку на 32 и мощный вороток (ключ-трещетка здесь на справится). Можно нарастить вороток куском трубы. Гайка откручивается очень туго, возможно придется помогать зубилом (если у вас есть запасная гайка). После откручивания гайки надо вытащить из под нее шайбу. 2. Ослабляем болты колеса, поднимаем машину на домкрате и ставим под нее упор, а затем снимаем колесо. 3. Двумя ключами на 12 откручиваем и снимаем стойку стабилизатора поперечной устойчивости. Заодно можно оценить состояние резиновых втулок на ней, и если они разбиты – заменить новыми. 4. Откручиваем гайку шаровой опоры.

5. Аккуратно (чтобы не повредить пыльник шаровой) вставляем съемник шаровой и начинаем его затягивать. После того как он довольно сильно затянут нужно молотком наносить удары по металлу вокруг отверстия, в которое вставлена шаровая. Затем опять немного подтянуть гайку съемника и опять несколько раз ударить. Так до тех пор пока ось шаровой опоры не выскочит. 6. Далее выворачиваем стойку со ступицей вправо чтобы вытащить наружний шрус из ступицы. 7. После выдергиваем привод целиком из КПП. 8. Если есть большие тиски – то зажимаем полуось в них.Затем круглогубцами разжимаем стопорное колечко и легким постукиванием молотка через мягкую выколотку сбивает ШРУС с полуоси. Все, разборка привода закончена.

Вот так выглядел старый шрус.

9. Набиваем смазку в шарнир и собираем все в обратном порядке. Хомуты должны быть затянуты так, чтобы чехол не проворачивался относительно ШРУса. 10. Заталкиваем с силой привод обратно в коробку. 11. Все остальное собирается как и разбиралось.

Замена ШРУСа Chevrolet Lanos

В данной статье мы подготовили для вас инструкцию по замене ШРУСа на Chevrolet Lanos, он же Daewoo Lanos и ЗАЗ Chance

В процессе замены нет ничего сложного, однако стоит принять во внимание некоторые советы, которые помогут вам быстро и без проблем произвести замену шруса на ланосе

Инструмент

Для того, чтобы заменить шрус понадобится:

• балонный ключ;
• домкрат;
• крепкий вороток с головкой на 30 (для Ланоса с двигателем 1.5; для ЗАЗ Шанс может быть установлена гайка на 27; для Ланоса с двигателем 1.6 понадобиться головка на 32);
• плоскогубцы;
• ключ на 17 + трещетка с гловкой на 17 (либо два ключа на 17);
• молоток;
• отвертка;
• головка, либо ключ на 14.

Снятие старого ШРУСа

Для начала необходимо открутить ступичную гайку, которая не всегда легко поддается. Снимаем колесо, вытаскиваем шплинт, который стопорит гайку, далее есть 2 способа:

• одеваете вороток с головкой на 30 (27 или 32) на ступичную гайку, также желательно использовать удлинитель, например кусок трубы. Помощник нажимает на тормоз и вы пытаетесь сорвать ступичную гайку;
• если помощника нет, то после того, как сняли шплинт, устанавливаете колесо обратно на место, предварительно сняв центральный колпачок литого диска (если штамповки, то снимать ничего не надо). Прикручиваем колесо, опускаем машину с домкрата и пытаемся открутить ступичную гайку.

Далее необходимо открутить тормозной суппорт, лучше откручивать направляющие, поскольку болты, крепящие скобу суппорта открутить гораздо сложнее из-за того, что они со временем прикипают, а также там используется шестигранник, который скорее всего сорвет грани. Поэтому ключом на 14 откручиваем 2 направляющие суппорта, стаскиваем основную часть суппорта с тормозного диска и кладем на какую нибудь подставку, но не оставляем висеть на тормозном шланге, поскольку это может его повредить.

Теперь для того, чтобы отсоединить поворотный кулак от нижнего рычага, открутим 3 болта, расположенные на конце нижнего рычага (см. фото), используя ключ и головку на 17.

Тем самым мы практически освободили всю стойку, ее можно отводить в сторону. Отодвигая стойку на себя, стягиваем ступицу с вала. На валу остается старый ШРУС с пыльником.

Шрус снимается очень просто, его необходимо выбить молотком, ударив несколько раз по широкой части шруса. После этого снимаете пыльник и стопорное кольцо, оно находится в канавке, в середине шлицевой части вала (см. фото).

Все, теперь вал готов для установки нового шруса.

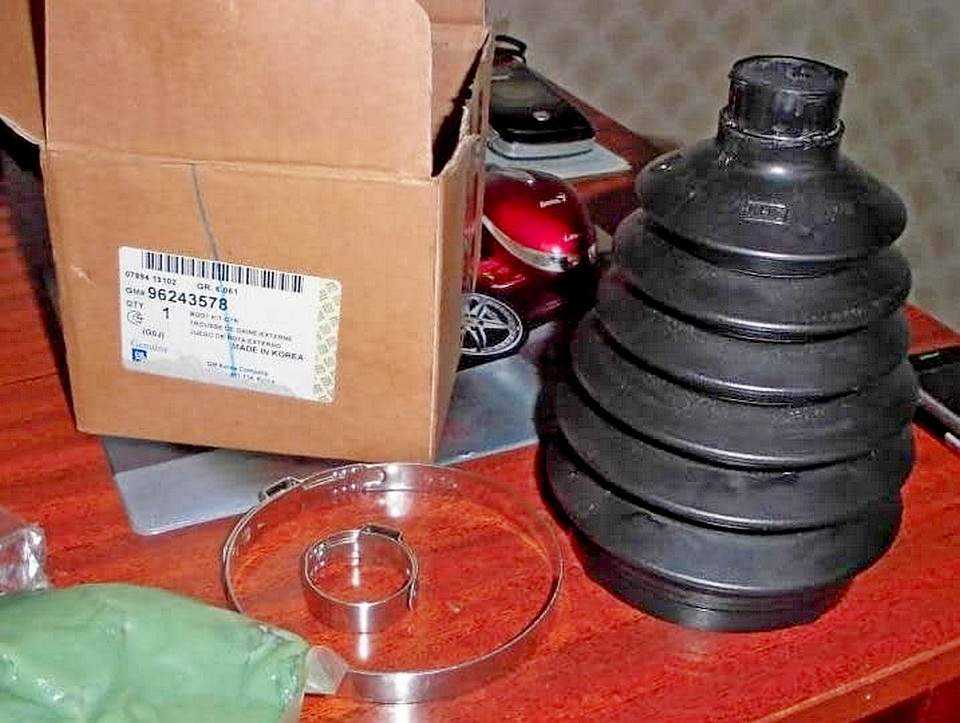

Что входит в комплект нового ШРУСа на Chevrolet Lanos

В комплекте с новым шрусом на Шевроле Ланос идет:

• сам шрус (граната);
• стопорное кольцо
• пыльник;
• два хомута;
• ступичная гайка со шплинтом;
• смазка для шруса.

Установка нового ШРУСа

Для начала необходимо подготовить шрус к установке, для этого забить его смазкой, как это сделать? Смазка, как правило, идет в тюбике. Вставляете тюбик в центральное отверстие и выдавливаете смазку до тех пор, пока смазка не появится в шариках шруса, а также не полезет из под тюбика.

Не забываем протереть вал от грязи и песка, одеваем пыльник, очевидно, что более широкой стороной наружу (не забываем заранее накинуть хомуты).

Далее необходимо установить стопорное кольцо в канавку шруса (в шрусе есть специальное отверстие, чтобы туда попадали ушки стопорного кольца, поэтому ошибиться не получится).

Совет! Как показывает практика, в некоторых комплектах шруса, стопорные кольца попадаются чуть больше, чем требуется. Это ведет к тому, что шрус вогнать на место не получится, он будет упираться в кольцо и не сможет проскочить до нужной точки. В данном случае помогло небольшое подтачивание кольца шлифовальной машинкой, то есть тем самым, мы уменьшили внешний диаметр стопорного кольца.

После установки кольца, вставляем шрус на вал. И когда шрус упрется в стопорное кольцо, его необходимо ударом молотка затолкнуть на место.

Внимание! Не бейте молотком в край шруса напрямую, этим вы испортите резьбу и не сможете потом закрутить ступичную гайку. Можно использовать любую плоскую проставку, а можно накрутить старую гайку на новый шрус, чтобы гайка зашла примерно наполовину и бить будете уже в саму гайку, не повредив резьбу

После того, как протолкнули шрус на место проверьте застопорился ли он (то есть встало ли стопорное кольцо на место). Шрус не должен ходить по валу.

Сборка всего механизма происходит в обратном порядке, аналогичном разборке.

Совет! Перед тем как выезжать, оставьте вывешенным то колесо, где меняли шрус, поставьте упоры под колеса на всякий случай, заведите автомобиль и включите первую передачу, колесо начнет вращаться и смазка в шрусе прогреется и распространится по всем деталям механизма.

Удачного ремонта!

Шрусы на Ланос во Владимире

Шрус наружн. chevrolet lanos 1.6l 812027 GSP арт. 812027

Шрус внутренний, к-кт, SKF, VKJA8724

Шрус daewoo lanos/espero 1.5/2.0 95- нар. ga20077 Miles GA20077 General Motors: 26010774 96243573 510433 96257802

ШРУС наружный Lanos (97-) DOHC TRIALLI

Пыльник шрус универсальный AT-08511

ШРУС наружный Opel Astra (09-) 1.4i/1.6i AT/MT TRIALLI

Шрус daewoo lanos 1.4-1.5 97- нар. (-abs) ga20076 Miles GA20076 General Motors: 96243569 96474835 96257804 96474834

Пыльник шруса наружный Febest 1017P-LAN Chevrolet / Daewoo: 510434 96243578 Daewoo Lanos (Klat). Daewoo Lanos / Sens

Шрус наружный chevrolet lanos 1.6 05, daewoo lanos 1.6 97 co-1814 LYNXauto арт. CO-1814

ШРУС наружный Lanos (97-) 1.5i ABS TRIALLI

Шрус наружный 32-56-27

Шрус наружный daewoo lanos 1.4-1.5 97- (-abs) Miles GA20076

ШРУС наружный для автомобилей Lanos (97-) 1.5i ABS TRIALLI

Шрус наружный комплект daewoo lanos 1.3 97 Fenox CV16054

Шрус внутренний daewoo nexia lanos 1.4-1.6 94- Miles GA10015

ШРУС внутренний Sonata EF (02-) 2.7i MT TRIALLI

ШРУС наружный ЗАЗ Sens/Chance/ЗАЗ 1102 Таврия 1.3 TRIALLI

ШРУС внутренний, компл. TRIALLI GO 073244

Шрус наружн. chevrolet lanos 1.5l 2002 812004 GSP арт. 812004

Шрус внутренний комплект daewoo espero/lanos/nexia 1.5 93 Fenox CV17003

Шрус chevrolet lanos 1.4-1.5 97- нар. +abs Miles GA20050

Пыльник шруса (гранаты) внутренний квадроцикла Kawasaki / Suzuki 19-5016

ШРУС наружный Lanos (97-) 1.6i ABS TRIALLI

Шрус внутренний левый Х60 (SS22001)

Шрус 2510540 наружный CHEVROLET LACETTI, LEGANZA (V100), NUBIRA (J150)95-(технология HSP)

Шрусы ARIRANG Хендай Солярис 11-

Шрус наружный комплект daewoo lanos/nubira/espero 1.5-2.0i 93 Fenox CV16053

Шрус chevrolet lanos 1.4/1.5 97- нар.(abs) ga20050 Miles GA20050 General Motors: 96298466 96257803 96298465

ШРУС внутренний, передний, левый

Шрус наружный Trialli GO051221 Chevrolet / Daewoo: 96243573 26010774 96257802. General Motors: 510736 26010774 96257802

Для замены ШРУСа (гранаты) на нексии не обязательно вытаскивать полуось из коробки передач, как советуется во многих руководствах по ремонту. Заменить ШРУС можно намного проще и быстрее.

Снимаем с машины колесо, снимаем поворотный кулак с шаровой опоры, откручиваем ШРУС и выводим его из ступицы (выбиваем резиновым молотком или через мягкую выколотку).

Вставляем между усами стопора, прижимаем, выпрямляем ШРУС, и, разводя стопор, тянем на себя. Если стопор разведен достаточно, то ШРУС расстыкуется с осью легко.

Снимаем старый пыльник. Ставим новый малый хомут и пыльник

Подготавливаем новый ШРУС: ставим новый стопор, набиваем смазкой, разрабатываем.

Надеваем ШРУС на ось и ловим шлицы (пользуемся резиновым молотком или мягкой выколоткой). Не сильно постукиваем и забиваем ШРУС до фиксации стопора

Ставим шайбу, закручиваем гайку, фиксируем.

Заменить изношенный ШРУС указанным выше способом удобнее и намного быстрее!

Метки: замена ШРУСа на нексии, замена гранаты нексии своими руками

Комментарии

#4 ALEX222 17.10.2014 20:24 Цитирую ALEX222:

Сегодня менял наружную гранату (левую),всё таки выдернул я привод полностью из коробки(ну легче он от туда вылез чем наружняя граната),а потом уже разжимал кольцо(стопорное)дву мя отвёртками и менял гранату, но лучше купить круглогубцы как на фото выше(в следующий раз обязательно приобрету).Правда немного масла пролил на землю пока тару не подставил.Ну а в общем ни чего сложного.Спасибо за тему.

#3 ALEX222 17.09.2014 09:00 Подскажите пожайлуста привод полностью из коробки не вылетит при замене(по не опытности),а то собираюсь менять и хочеться обойтись без лишних тело движений.Руки растут откуда надо,просто первый раз что то стремает. Спасибо.

#2 Sashok 06.03.2014 22:22 Приходилось менять ШРУСы не один десяток раз, на разных машинах, и не разу даже в голову не пришло снять целиком привод из коробки.

#1 алаколь 06.03.2014 16:57 спасибо-очень доходчиво все написано и показано-КЛАСС!

Регулировка кулисы кпп на ланосе. Регулировка кулисы шевроле ланос

Нам понадобятся: круглогубцы с тонкими кончиками, ключ на 12 (желательно головка с удлиненнойтягой 30-40 см), ключ рожковый на 17 и отвертка. 1. Снимаем стопор (лучше включить 5 передачу, тогда будет удобнее, но все равно в не видимойзоне). Находим его на ощупь. Поддеваем отверткой и отщелкиваем с фиксатора наружнююполовинку, а затем вытаскиваем сам стопор.

2. Ослабляем болт тяги привода КПП (снимать болт не обязательно):

Стрелочкой показана гайка, она не крутится, а болт нужно откручивать снизу ключем на 12.3. Далее вытащив штифт, размыкаем шарнир (красная стрелка).

Раз ведя в стороны пружинные фиксаторы (зеленые стрелки), вынимаем ось кулисы

4. Снимаем кулису в сборе

5. Разбираем кулису для чего круглогубцами снимаем фиксаторы

6. Фторопластовые втулки подпираем снизу ключем на 17 и они выскакивают

7. Старая и новая кулисы

8. Выставляем нужные расстояния на регулируемой кулисе. Я выставил 84 мм на длинном плече и 42 мм на коротком. На старой кулисе были 80 мм и 60 мм.

9. Собираем все в обратной последовательности

10. Уста навливаем кулису на ее законное место, вставляем ось кулисы и защелкиваем фиксаторы, соединяем шарнир (не забывая про стопор),Болт который ослабляли пока не затягиваем.

Инструкция по замене кулисы «вертолета» на Шевроле и ДЭУ Ланос своими руками

«Ведь проще заехать в автосервис, чтобы мастера выполнили замену кулисы на Ланосе быстро и качественно, а водителю не понадобится пачкать руки». Это утверждение правильное по отношению к иномаркам, но только не к Ланосу. Хотя он и считается иномаркой, но простая конструкция позволяет самостоятельно выполнять любые виды ремонтных работ. На первый взгляд замена кулисы на Ланосе — это сложная, трудоемкая и долгая процедура, но вы убедитесь в обратном после того, как узнаете поэтапную инструкцию этой процедуры.

Имея стандартный набор инструментов, можно приступать к работе:

Для начала отсоединяем клеммы от АКБ, и снимаем его. Это делается для того, чтобы облегчить выполнение работ.

Аккумуляторную платформу также рекомендуется демонтировать.

Используя ключ на «12», ослабляется гайка крепления стяжного хомута, которым фиксируется кулиса с ручкой переключения передач.

При помощи отвертки нужно поддеть фиксатор вертолета. Крепится он за счет изогнутых выступов на краях оси Т-образного болта. Этот болт однозначно идет под замену, так как за время эксплуатации он изрядно ржавеет.

Извлекается палец соединения вилки с кулисой, предварительно сняв стопорное кольцо. Износ пальца говорит о том, что процедура выполняется своевременно.

Извлекаем деталь из посадочного места через подкапотное пространство.

Ниже на фото показано, как выглядит извлеченный «вертолет» с автомобиля Ланос с пробегом в 118 тысяч км.

Переходим к демонтажу корпуса механизма выбора передач. Он крепится четырьмя болтами под ключ на «11». Снимаем его для того, чтобы заменить изношенный шток.

Извлекаем корпус, и видим следующую картину.

Можно посмотреть, что находится внутри МКПП Ланос и Шанс 1.5.

При покупке штока обязательно выбирайте оригинальную деталь, иначе он может не подойти по диаметру. На этой детали изнашиваются отверстия, что наглядно показано на фото ниже.

Используя пробой и молоток, выбиваем шпонку крепления штока.

Вытаскиваем шток, и не забываем достать шпонку, которая падает вниз.

Запоминаем расположение штока, чтобы в аналогичном виде установить новую деталь. Срез на штоке должен быть направлен в сторону к механизму.

Перед установкой нового штока осуществляется замена сальника. Для его при помощи отвертки извлекается штатный элемент, а на его место ставится новый. Теперь можно ставить на место шток, и фиксировать его шпонкой.

Шпонку забиваем молотком.

Очищается внутренняя часть механизма, после чего можно ставить его на место. Не забываем воспользоваться новой прокладкой, предварительно смазав ее силиконовым герметиком (не обязательно).

В аналогичной последовательности устанавливается на место кулиса. Фиксируем ее новым Т-образным болтом. Шток механизма соединяется пальцем, который фиксируется стопорной пластиной

Важно правильно установить палец, чтобы его шляпка находилась сверху, а фиксирующая пластина снизу. В таком случае при утере пластины палец останется на месте, и не выйдет из зацепления со штоком.

Далее выполняется настройка кулисы на Ланосе.

Этот процесс детально описан в материале выше, поэтому трудностей с регулировкой не возникает. Для начала соединяем шток кулисы с рычагом переключения передач, но при этом не затягиваем хомут. Устанавливаем сверло в регулировочное отверстие механизма, а затем перемещаемся в салон, и совмещаем отверстия ручки КПП. Далее остается зажать хомут, и проверить исправность работы детали после ее замены своими руками на автомобиле Ланос и Шанс 1.5. Подробное описание процесса замены кулисы или «вертолета» на Шевроле и ДЭУ Ланос представлено на видео.

В целом процесс занимает по времени не более 1-2 часов при условии, что работы проводятся впервые. Специалисты справляются с задачей за полчаса. По окончанию работ, как уже упоминалось выше, можно заменить масло в коробке.

После проведения несложного и самостоятельного обслуживания коробки передач Ланос, управление автомобилем станет комфортным, повысится безопасность, и самое главное, увеличится ресурс работы МКПП. Всем удачного и качественного ремонта.

Когда менять ШРУС на Сенсе и Ланосе

Хороший шарнир равных угловых скоростей в состоянии отработать до 100-150 тысяч км пробега, а то и больше. При условии, что он правильно установлен, а с пыльником нет никаких проблем, он герметичен и не пропускает воду и грязь. Так бывает не всегда, поскольку ШРУС на 100% высокого качества купить невероятно сложно. Еще сложнее со смазками и пыльниками.

В комплекте с шарниром порядочный производитель положит смазку, которую и нужно использовать при замене

Ресурс ШРУСа зависит не только от качества самой детали, но и от состояния дорог и пыльника. Кроме этого, не нужно забывать о том, что стиль вождения может угробить самый надежный шарнир. Например, если мы часто поворачиваем при наращивании крутящего момента, нужно готовиться к тому, что ШРУС скоро захрустит или застучит.

Устройство привода передних колес

Приводы правого «А» и левого «В» колес: 1 — стопорное кольцо внутреннего шарнира; 2 — корпус внутреннего шарнира; 3 — большой хомут крепления грязезащитного чехла внутреннего шарнира; 4 — грязезащитный чехол внутреннего шарнира; 5 — малый хомут крепления грязезащитного чехла внутреннего шарнира; 6 — вал привода правого колеса; 7 — демпфер; 8 — хомут крепления демпфера; 9 — малый хомут крепления грязезащитного чехла наружного шарнира; 10 — грязезащитный чехол наружного шарнира; 11 — большой хомут крепления грязезащитного чехла наружного шарнира; 12 — корпус наружного шарнира; 13 — вал привода левого колесаПриводы колес с шарнирами равных угловых скоростей (ШРУСами) служат для передачи крутящего момента от главной передачи к ведущим колесам при различных углах поворота колес и ходах подвески.Привод колеса состоит из внутреннего и наружного шарниров равных угловых скоростей, соединенных между собой валом.Валы приводов изготовлены из стального прутка.На концах вала выполнены шлицы, на которых установлены ШРУСы.На более длинном валу правого привода, установлен демпфер.Шарниры приводов закрыты грязезащитными чехлами.Наружный шарнир состоит из корпуса, сепаратора, обоймы и шести шариков, которые размещены в профилированных канавках корпуса и обоймы.В корпусе и обойме наружного шарнира канавки выполнены по радиусу, что обеспечивает угол поворота корпуса относительно обоймы до 42°.Обойма шарнира установлена на шлицах вала и зафиксирована от продольного перемещения стопорным кольцом.Шлицевой хвостовик корпуса наружного шарнира, на конце которого нарезана резьба, вставляется в ступицу переднего колеса и крепится гайкой подшипника.Наружные шарниры приводов левого и правого колес взаимозаменяемы.Внутренний шарнир привода (типа «Трипод») обеспечивает возможность угловых перемещений подвески и компенсирует взаимные перемещения подвески и силового агрегата за счет изменения длины вала привода.На шлицевом конце вала привода со стороны внутреннего шарнира установлена ступица с тремя шипами — трехшиповик, на каждом из шипов (цапфе) которого расположен ролик с наружной сферической поверхностью, вращающийся на игольчатом подшипнике.Игольчатый подшипник фиксируется от смещений вдоль оси шипа стопорным кольцом, расположенным в проточке шипа.Трехшиповик зафиксирован на валу привода стопорным кольцом.Взаимные перемещения подвески и силового агрегата компенсируются перемещением роликов трёхшиповика в продольных пазах корпуса внутреннего шарнира.Шлицевой хвостовик корпуса внутреннего шарнира вставляется в полуосевую шестерню, установленную в коробке дифференциала и фиксируется в ней стопорным кольцом круглого сечения.Внутренние шарниры приводов левого и правого колес взаимозаменяемы.Наружный и внутренний шарниры приводов имеют разборные конструкции.Детали шарниров изготовлены с высокой точностью.Внутренняя поверхность корпуса шарнира закалена ТВЧ.В наружный шарнир устанавливаются шарики одной сортировочной группы.При сборке шарнира шарики подбираются к каждому шарниру индивидуально, поэтому отремонтировать шарнир заменой деталей в условиях гаража или СТО невозможно.Изношенный шарнир заменяют только в сборе.В наружный и внутренний шарниры перед сборкой закладывается специальная смазка для шарниров приводов колес.Герметичность шарнира — непременное условие его надежной работы — обеспечивается резиновыми грязезащитными чехлами.Чехол шарнира надет на корпус шарнира и вал привода и закреплен хомутами.При замене чехла хомуты его крепления также следует заменить новыми.Допускается использовать только специальные хомуты с гладкой внутренней поверхностью и без выступающих частей.Пополнение или замена смазки, а также какое-либо другое обслуживание приводов колес в процессе эксплуатации автомобиля не требуется.Владельцу автомобиля необходимо лишь следить за состоянием защитных чехлов шарниров и хомутов их крепления.Поврежденный чехол необходимо заменить как можно быстрее, так как попадание грязи в смазку вызывает быстрый износ деталей шарнира и выход его из строя.

Chery Amulet der Igel › Бортжурнал › Ремонт ШРУСа (замена пыльника) Если у Вас при…

Источник

Автосервисы по замене пыльника наружного шруса Daewoo Nexia

Техцентр м. Сходненская

Обслуживание и ремонт Daewoo в соответствии с требованием производителей и сохранением гарантийных обязательств. Компьютерная диагностика, шиномонтаж, мойка, кузовной цех

Сервис обслуживает и ремонтирует автомобили Дэу. Слесарный ремонт, покраска, полировка. Замена и вклейка автостёкол.

Техцентр в Чертаново

Качественное оборудование. Квалифицированные специалисты по ремонту и обслуживанию Daewoo. Современный цех кузовного ремонта

Ремонт, техническое обслуживание Daewoo. Для новых клиентов — бесплатная диагностика!

Автотехцентр на Дмитровке

Мультибрендовый техцентр оказывает полный спектр услуг по ремонту и ТО иномарок, включая автомобили марки Daewoo.

Автотехцентр м. Теплый стан

Ремонт и обслуживание Дэу. Диагностика неисправностей. ТО, слесарный ремонт. Бесплатная диагностика по 41 пункту!

Техцентр на Полежаевской

Техцентр оказывает полный комплекс услуг по ТО, диагностике, агрегатному и слесарному ремонту автомобилей Дэу, включая кузовные работы. Работаем без выходных!

Технический центр на Площади Ильича

Наш Технический центр оказывает полный спектр услуг по диагностике, ТО и ремонту Дэу, кроме кузовных и малярных работ. На все работы даем гарантию 24 месяца!

Замена пыльника ШРУСа на Дэу

Состояние ШРУСа на Daewoo Lanos и Nexia зависит от того, в каком состоянии находится пыльник. Резиновую защиту с повреждениями и масляными пятнами необходимо как можно быстрее заменить. Даже если чехол имеет небольшой прокол, это приводит к быстрому износу сепаратора, обоймы и шариков ШРУСа.

Грязь, которая попадает в шарнир равных угловых скоростей через пыльник, способна превратить его в кусок металлолома за сотню километров пробега. Периодический осмотр элементов, а также своевременная замена защитного чехла, позволят продлить жизнь ШРУСу.

Проверка состояния пыльника

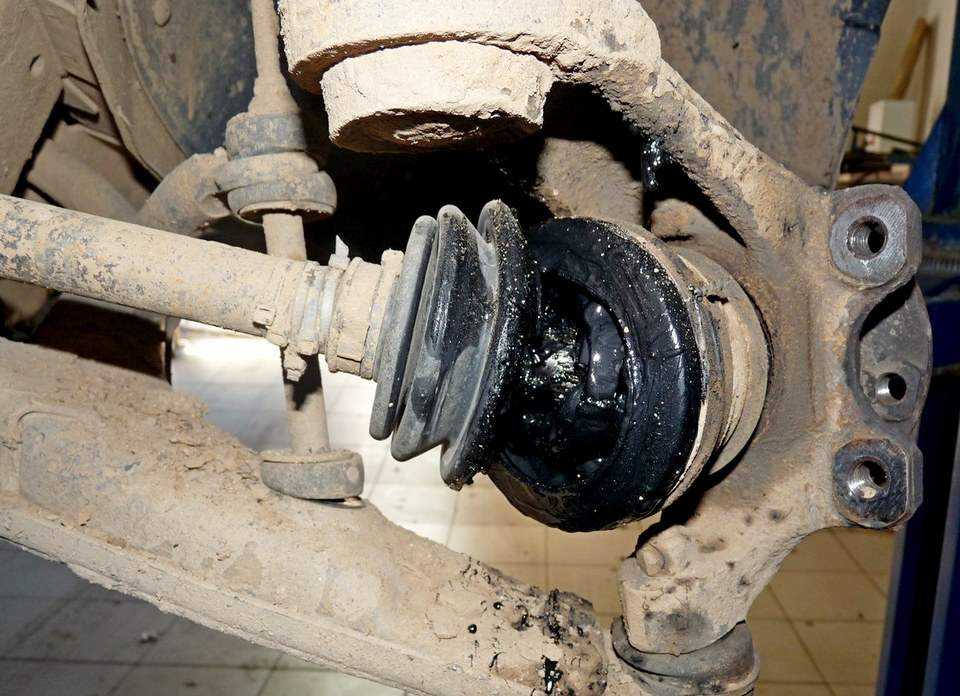

Определить, нужна ли замена пыльника ШРУСа Дэу Ланос или Нексия, просто. Даже не нужно заводить автомобиль. Поворачивая рулевую колонку, можно рассмотреть компонент со всех сторон.

На гофрированном эластичном элементе не должно быть повреждений — как и масляных пятен. Бывают случаи, когда он «выскакивает» из-под хомута, деформируется и, естественно, перестает выполнять свою функцию. Даже при отсутствии повреждений его лучше поменять.

Замена пыльника ШРУСа на Daewoo: пошаговая инструкция

Для замены понадобятся:

• торцовый ключ на «32»;
• торцовый и рожковый ключи на «13»;
• рожковый ключ на «19»;
• съемник для нижней опоры;
• разжимные пассатижи для снятия стопорных колец;
• неострые кусачки.

Сначала загоните машину на смотровую яму, подъемник или эстакаду. Желательно привлечь помощника, особенно если замену вы выполняете впервые. При покупке резинового изделия необходимо убедиться, что в комплекте есть хомут и смазка. Если их нет, придётся докупать отдельно.

Пошаговая инструкция по замене:

1. Опустите колесные болты, открутите гайки ступицы.
2. Автомобиль поднимите на домкратах, установите на опоры.
3. Снимите колесо, открутите гайки стойки стабилизатора.
4. Открутите гайку шарового пальца, а затем впрессуйте сам палец.
5. Телескопическую стойку отодвиньте в сторону, достаньте хвостик наружного ШРУСа.

Такой вариант замены можно считать ускоренным, поскольку не требуется съем всего привода. Если помощника найти не удалось, то менять пыльник лучше после снятия привода.

Если моторный отсек оснащен защитой, ее придется снять. Подготовьте ведро или другую емкость, чтобы слить масло из коробки передач. Используя монтировку, впрессуйте внутренний шарнир. После того, как привод окажется в руках, замените пыльник или шарнир.

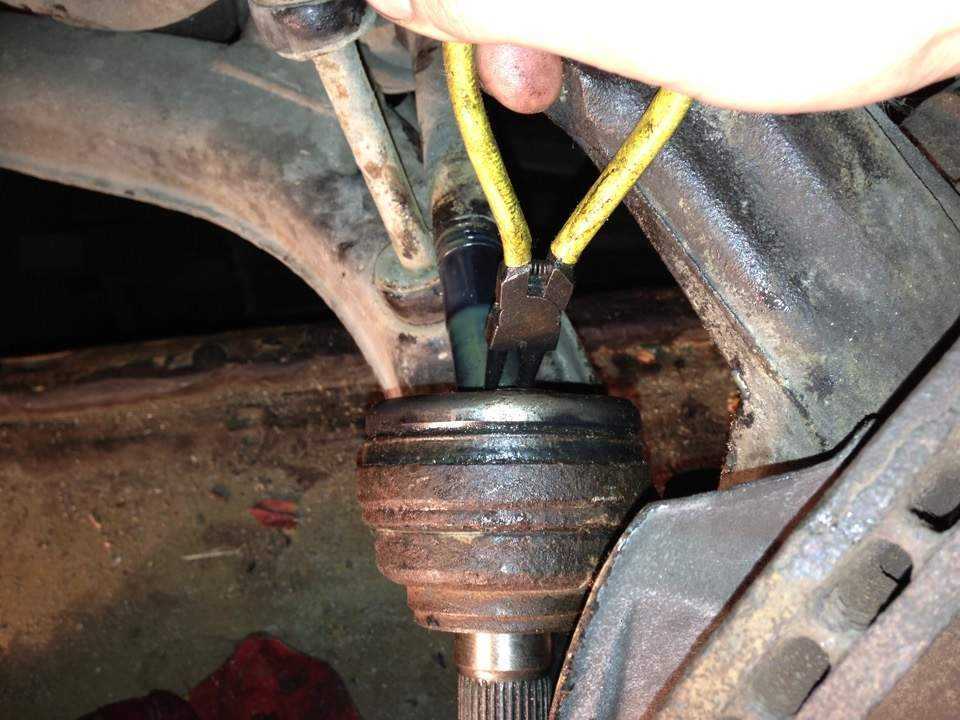

Чтобы удалить резиновую защиту, нужно сначала снять хомуты и срезать пыльник. Если поврежден ШРУС, придётся поменять его. Для этого, используя специальные тонкие пассатижи, снимите стопорное кольцо и сбейте шарнир. Содействие помощника в этом случае неоценимо — в его отсутствие придётся использовать зажимы.

Если шарнир не поврежден, достаточно очистить его от масла и грязи. Перед установкой деталь обильно обмажьте литиевой, молибденовой или другой смазкой. Затем наденьте пыльник на вал привода, забейте шарнир равных угловых скоростей. Натягивать резиновую защиту нужно аккуратно, вместе с тем спуская воздух. Чтобы не повредить резину, лучше использовать тупые кусачки.

Последний этап – обжим хомутов. Затягивание гаек ступицы проводится, когда автомобиль стоит на колесах.

Когда нужно менять пыльник, а когда — ШРУС целиком?

Шарнир равных угловых скоростей меняют, если доносится хруст при повороте автомобиля. Выяснить, с какой стороны неисправен ШРУС и какой именно — внутренний или наружный — просто. Чтобы определить неисправный шарнир, выкрутите рулевую колонку в правую сторону и резко троньтесь. Потом перекрутите налево, сделайте то же самое. С какой стороны будет слышен хруст, похожий на щелчки, с той стороны неисправен шарнир.

Если возникли посторонние шумы при езде по прямой дороге, вероятно, нужно менять внутренний ШРУС. Шумы возникают при наличии люфта. На видео ниже показано, как определить, есть ли люфт:

Замена внутреннего шруса

Прежде чем приступить к снятию внутреннего шруса, подготовьте набор инструмента и в обязательном порядке купите или одолжите универсальный вазовских съёмник рулевых наконечников и шаровых опор и съемник стопорных кпитьолец.

1. Вывешиваем и снимаем левое колесо.
2. Откручиваем крепление шаровой опоры и отводим ее в сторону.
3. С помощью вазовского съемника выщелкиваем шрус из коробки передач.
4. Немного отведя его в сторону, вынимаем шрус из коробки.
5. Разборка внутреннего шруса Шевроле Ланос.
6. С помощью плоскогубцев откручиваем крепление хомутов и снимаем пыльник.
7. Отодвигаем пыльник вдоль оси к колесу и снимаем направляющий шрус.
8. С помощью съемника стопорных колец снимите стопорное кольцо и соответственно трипоид шруса На этом фото видно поломанный элемент шруса.
9. Один из подшипников трипоида из-за попадания в смазку песка был разрушен, что повлекло за собой разрушение всех элементов гранаты.
10. Сборку нового трипоида и установку шруса в КПП производим в обратном порядке.

После чего ставим и зажимаем крепления шаровой опоры.
