Замена переднего ступичного подшипника ланос: инструкция, видео

Замена подшипника передней ступицы на автомобиле Chevrolet Lanos, Daewoo Lanos, Daewoo Nexia, Daewoo Sens

Перечень инструмента, необходимого для замены подшипника передней ступицы автомобилей Шевроле Ланос, Дэу Ланос, Дэу Нексия, Дэу Сенс и ЗАЗ Шанс: набор торцовых и рожковых/накидных ключей на 12, 13, 19, 27, 30, 32, молоток, крестовая отвёртка, зубило, шестигранник на 10, съёмник шаровых опор и рулевых наконечников, слесарные тиски, приспособление для выпрессовки и монтажа подшипника (он же съёмник ступичных подшипников передних и задних колёс автомобилей ВАЗ 2108-2115), щипцы для работы со стопорными кольцами (фото 1).

Запчасти. Каталожный номер подшипника передней ступицы для автомобилей Chevrolet Lanos, Daewoo Lanos, Daewoo Nexia с двигателем 1.5 и Daewoo Sens с двигателем 1.3 и 1.4 — 94535247. Так же, не секрет, что на передние стойки Ланоса, Нексии и Сенса подходят подшипники передних стоек от Ваз 2108-2115. Поэтому, подбор и поиск подшипников можно проводить, используя каталожные номера 2108-3103020-01 и 2108-3103020-02.

Список, так сказать, рекомендуемых к покупке и установке подшипников я разделил на две группы. Первая, это недорогие, но довольно сносные по качеству подшипники для покупателей, чей бюджет не вытягивает приобретение подшипников, перечисленных во второй группе.

Недорогие варианты подшипников: CX (Польша), Самара ГПЗ-4 (Россия), HARP (Харьков ГПЗ-8).

Дорогие варианты: FAG (германия-словакия) или Ruville (тот же подшипник от FAG только в другой упаковке), VPZ (Вологда ГПЗ-23) и NSK (Япония).

Пошаговая инструкция-фотоотчёт по замене подшипника передней ступицы автомобилей Шевроле Ланос, Дэу Ланос, Дэу Нексия, Дэу Сенс и ЗАЗ Шанс:

Снимаем переднюю амортизационную стойку с автомобиля. Порядок снятия стойки детально описан в статье Замена верхней опоры передней амортизационной стойки на автомобилях Daewoo Lanos, Daewoo Nexia, Daewoo Sens, Chevrolet Lanos (делаем всё в таком же порядке, только не трогаем крепёжную гайку верхней опоры к штоку амортизационной стойки). Думаю, нет, необходимости повторяться.

Выбиваем ступицы с поворотного кулака (фото 2 и 3). Обычное дела, если ступицы вылетает вместе с внутренней обоймой подшипника, но это не беда, читаем дальше.

Откручиваем крепёжный винт тормозного диска к ступице (фото 4). И снимаем диск. Если он (диск) не хочет по хорошему, то отделяем тормозной диск от ступицы при помощи молотка (фото 5).

Снимаем стопорное кольцо (фото 6).

Устанавливаем съёмник в тиски и выпрессовыем подшипник с поворотного кулака (фото 7 и 8).

Перед установкой нового подшипника очищаем его посадочное место в поворотном кулаке от грязи и смазываем стенки литолом.

Запрессовываем подшипник. В комплекте съёмника подшипников должна быть шайба, диаметром соответствующая наружному диаметру подшипника. Запрессовываем подшипник, используя данную шайбу, так как нагрузка при установке должна ложиться на наружную обойму подшипника (фото 9 и 10).

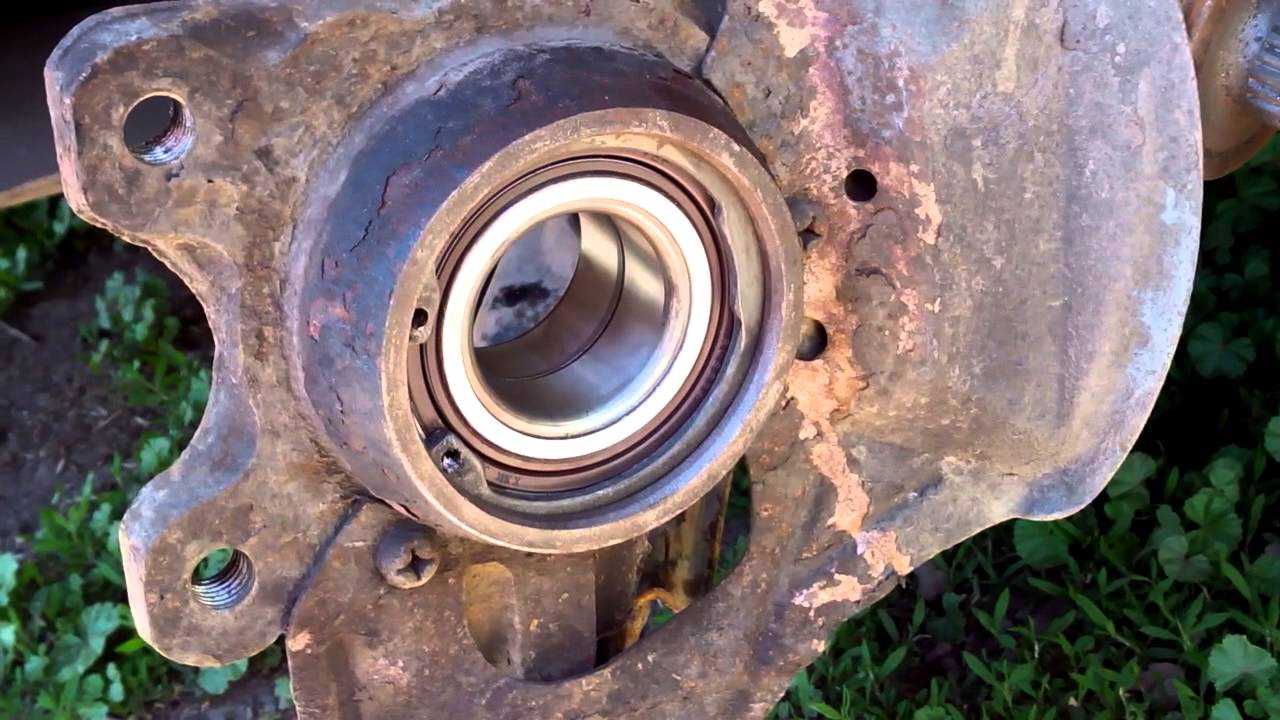

Устанавливаем стопорное кольцо (фото 11).

Теперь пришла очередь ступицы. Необходимо зубилом сорвать с места прикипевшую внутреннюю обойму подшипника (фото 12).

Обойма подшипника при встрече с зубилом часто начинает крошиться и разлетаться в разные стороны (фото 13), поэтому рекомендую работать в защитных очках и отправить подальше всех помощников, советчиков и наблюдателей (для их же блага).

Сбиваем обойму окончательно (фото 14).

Смазываем шейку ступицы литолом (фото 15).

После чего, используя кусок трубы или наставку подходящего диаметра, напрессовываем подшипник на ступицу (фото 16). При этом усилие прикладываем строго к внутренней обойме подшипника (фото 17).

Это всё! Замена подшипника передней ступицы закончена. Остаётся только поставить амортизационную стойку на автомобиль и последующую сборку провести в обратной последовательности.

Выбор подшипника

К выбору подшипника стоит относиться серьезно поскольку это может повлиять на движение и безопасность. Поэтому, выбирать деталь стоит, в первую очередь, по качеству, а только потом ориентироваться по ценовой политике.

Оригинал

94535254 — оригинальный каталожный номер ступичного подшипника Daewoo для автомобилей Нексия. Средняя стоимость составляет — 2000 рублей за штуку.

Подшипник ступицы.

Аналоги

Кроме оригинального изделия существует ряд аналогов, которые можно применять для установки на Дэу Нексия. Рассмотрим, таблицу с примерами каталожных номеров, производителей и цен:

Наименование производителя	Артикул	Стоимость в рублях
Febest	DAC3972-2RS	1000
Febi	03189	1200
SWAG	40 90 3189	1300
Sakura	4108303	1300
Iljin	IJ111011	1300
Zekkert	RL-1407	1300
Weber	BR 94535254	1300
Mapco	26544	1300
Ruville	5315	1300
FAG	713 6446 70	1500
SNR	R190.01	1500
Nsk	39BWD01JCA70	1500
SKF	VKBA 3257	2000
SKF	VKBA 3785	2000
NTN	AU08476LXLL588	2000
Koyo	DAC3972AW4CS49	2000

Причины выхода из строя:

загрязнение;
неправильная смазка;
коррозия;
механические повреждения;
слишком большой (маленький) зазор в подшипнике;
температурное воздействие.

В этом списке представлены лишь основные причины, однако есть и другие. Зачастую менять подшипник на передней ступице приходится по вине неопытных работников сервиса, заводского дефекта или неаккуратной езды.

Размеры подшипника на нексии

На нексии ставится два вида ступичных подшипников, часто люди путаются но Вам подсказка, как правильно выбрать ступичный подшипник.

На нексии SOHC – 8 клапанные варианты двигателей, на них ставится маленький подшипник и стандартный размер колеса R13.

Например, нексии с двигателем 1.5 и 8 клапанные – ставят маленький подшипник. На нексии с двигателем DOHC 1.6 16 клапанный – ставят больший по размеру подшипник и соответственно резина стоит размером R14.

Размеры R13 подшипника SOHC: 64мм x34мм x 37мм

Размеры R14 подшипника DOHC: 72мм x 39мм x 37мм

Запомните это раз и навсегда. Но бывают случаи когда стоит другой подшипник, это из за того, что стоит другая ступица, такое бывает если Вы купили нексию с рук и не знали что владелец менял подвеску. А что же купить, какой выбрать подшипник?

Хороший подшипник будет стоить 1000 рублей, но не все. Рекомендуют ставить фирму SKF – по отзывам самые долговечные подшипники у неё. В комплекте с подшипниками сейчас обычно кладут два стопорных кольца, иногда производители подкладывают не только стопорные кольца, но и ступичную гайку и фиксатор ступичной гайки.

R13 SOHC артикул: 94535246

R14 DOHC артикул: 94535254

Если статья была полезной, поделись статьёй с другом

Нужен размер переднего ступичного подшипника, на экзисте 2 размера по моему вин коду. 64x34x37 и 72×39х37

Как заменить передний ступичный подшипник на Дэу Ланос

Снять колесо — ш.головка на 19 мм;
Открутить гайку шруса — ш.головка на 30 мм;
Открутить болты крепления тормозного суппорта — шестигранник + ш.головка на 10 мм;
Снять тормозной суппорт с диском;
Открутить крепление шаровой опоры к рычагу — ключ на 17 мм + ш.головка на 17 мм;
Отводим поворотный кулак;
Вынуть шрус;
Открутить гайку крепления рулевого наконечника к стойке амортизатора — ш.головка на 19 мм;
Выбить рулевой наконечник — вилка;
Открутить крепления верхней опоры амортизатора — ш.головка на 12 мм;
Снять стойку амортизатора;
Выбить ступицу колеса из подшипника — наставка+молоток;
Отпрессовать подшипник из поворотного кулака;
Поставить новый подшипник;
Запрессовать;
Поставить стопорное кольцо;
Запрессовать ступицу в новый подшипник;
Собрать в обратном порядке.

Поднимаем автомобиль на подъемнике. Откручиваем болты крепления правого переднего колеса шестигранной головкой на 19 мм. Демонтируем колесо.

Шестигранной головкой на 30 мм откручиваем гайку шруса, снимаем ее

С внутренней стороны поворотного кулака, откручиваем два болта крепления тормозного суппорта и скобы, шестигранником на 10 мм и шестигранной головкой на 10 мм.

Снимаем тормозной суппорт и отводим в сторону. Демонтируем тормозной диск.

Находим крепления рычага подвески к шаровой опоре (три болта). Откручиваем их с помощью рожково-накидного ключа на 17 мм с шестигранной головкой на 17 мм. Если шаровая опора “родная”, то она будет скреплена с рычагом заклепками. В таком случае, необходимо открутить гайку крепления шаровой опоры к поворотному кулаку и выбить шаровую.

Отводим поворотный кулак в сторону. Вынимаем шрус.

Находим крепление рулевого наконечника к стойке амортизатора. Откручиваем гайку шестигранной головкой на 19 мм.

Выбиваем рулевой наконечник из крепления вилкой или съемником. Инструментами другими не пользоваться!

Вынимаем рулевой наконечник из крепления.

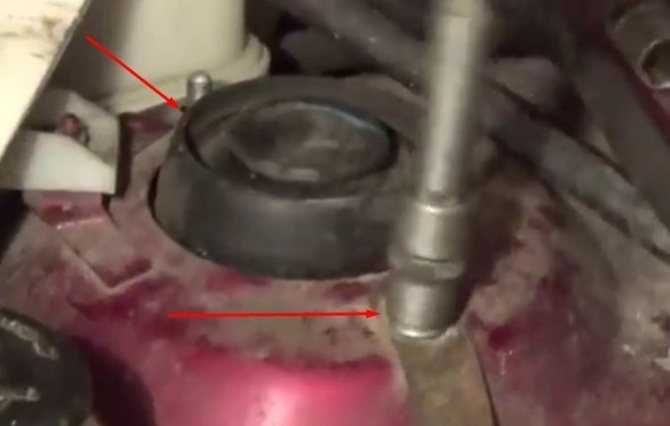

Переходим к верхнему креплению опоры амортизатора. Откручиваем три болта шестигранной отверткой на 12 мм. Снимаем стойку амортизатора в сборе.

Наставкой и молотком выбиваем ступицу колеса из подшипника.

Когда проводится замена

Когда в рамках диагностики вы установили, что колесо ведет себя нехарактерным образом, потребуется заменить элемент ходовой части.

Затягивать с заменой ступичного подшипника ни в коем случае нельзя, поскольку это грозит потенциальной потере управления прямо на ходу. Фактически есть риск остаться без колеса.

Если в рамках проверки вы заметили люфт, не всегда нужна полная замена подшипника. В некоторых случаях проблема устраняется путем регулировки осевого зазора. Здесь потребуется воспользоваться регулировочной гайкой и своим стандартным набором инструментов. Регулировочную гайку требуется затянуть в соответствующем необходимом положении. В рамках выполнения регулировки обязательно используйте свежую смазку высокого качества. Шум, скрип и стук свидетельствует о том, что подшипник пора менять. Иных вариантов тут попросту нет.

Сам износ происходит в основном из-за естественных процессов в рамках эксплуатации. Средняя продолжительность жизни ступичного подшипника составляет 100 тысяч километров.

Но также большую роль играют ударные нагрузки. Когда мы ездим с вами по плохим дорогам, постоянно наезжаем на выбоины и попадает в ямы, коих просто огромное количество, все это действует на ходовую часть и способствует ускоренному износу подшипника.

Какого размера и какой номер подшипника подобрать для вашего авто

Схема установки подшипников называется «в распорку». В соответствии с ГОСТ, подшипники маркируются так:

внутренний номер 6-7006А (в соответствии ИСО — L45449/L45410);
наружный номер 6-7703А (в соответствии ИСО — LM11749/LM11710).

Уровень точности выбирается номер шесть. Модель А для повышенной грузоподъемности.

Подскажу вам надежного производителя ступичных подшипников. Я считаю таковым российский Волжский завод по производству подшипников.

Также хороши зарубежные изготовители. Это марки из Германии: FAG и SWAG. Хорошо зарекомендовали себя запасные части французского производителя NTN – SNR.

Еще несколько подсказок для выполнения ремонта ступичных подшипников и как выполнять сервисное обслуживание

1.В процессе снятия барабана и колодок будьте внимательны и убедитесь, чтобы не вылетел роликовый подшипник.

2.Производить замену роликовых подшипников рекомендовано делать и с одной, и с другой сторон одновременно.

3.Меняйте полуось сразу же после того, как заметили механические дефекты.

4.Регулярно проверяйте в процессе эксплуатации автомобиля наличие смазки, не вытекает ли смазка. Следите за тем, герметичны ли узлы подшипников и сальники.

5.Если регулировка делается по всем правилам и как следует, допустимый зазор в оси должен быть от 0,03 мм до 0,13 мм.

Вот и все, что вам нужно знать для ремонта, замены, регулировки и обслуживания задних ступичных для автомобиля Daewoo Nexia.

Обращайтесь по всем интересующим вас вопросам, касающихся ремонта Daewoo Nexia, пишите комментарии и я отвечу!

Подшипник передней ступицы на Ланос: какой лучше

Подшипник SKF

Практически все передние ступичные подшипники на Ланос выглядят одинаково. Некоторые предпочитают ставить даже детали из ВАЗовского каталога. Подшипник от 2108-2109 по размерам очень похож на ланосовский. Вот размеры родного корейского подшипника:

диаметр внутренней обоймы 34 мм;
внешний диаметр 64 мм;
высота подшипника 37 мм.

Недорогие подшипники продают без комплекта

Практика показала, что вологодские подшипники для восьмёрок и девяток, как аккуратно их не устанавливай, больше 20-30 тысяч пройти не в состоянии. Именно поэтому опытные ланосоводы рекомендуют не мелочиться, а один раз купить ступичный подшипник хорошего качества и забыть о нем на 70-90 тысяч км. Безоговорочным лидером рынка считается немецкая компания FAG (Fischer Aktien — Gesellschaft). Цены на их комплекты (именно комплекты — подшипник, стопорные кольца и гайка) составляет 11-13 долларов, при том, что ВАЗовский подшипник обойдётся в 7-9 долларов. Кажется, экономить два доллара и менять подшипник вчетверо чаще несколько нерационально.

Подшипник передней ступицы Ланос FAG, есть варианты

(adsbygoogle = window.adsbygoogle || []).push({});Подшипник FAG для восьмерки

Как бы там ни было, подшипник FAG для Ланоса с каталожным номером 713 6446 60 — это родной подшипник. Можно и сэкономить. К примеру, FAG выпускает комплекты и для восьмерок-девяток, но он будет дешевле на 2-3 доллара.

Независимо от страны-производителя, подшипника FAG всегда высокого качества
Настоящая китайская подделка

Другие производители подшипников

Хороший корейский подшипник

Как вариант, можно рассмотреть покупку этих подшипников:

ILJIN с артикулом IJ111009, неплохие корейские подшипники;
NTN-SNR, номер по каталогу R15314, франко-японский альянс, отличное качество и если в коробке от NTN лежит подшипник с маркировкой SNR или наоборот, пугаться не нужно, так надо;
NTN-SNR с номером R19000;
Profit (Чехия), номер по каталогу DAC034640037, самые недорогие и не особо выносливые;
Febi 003271, немецкие хорошие подшипники, нужно обязательно смотреть на страну выпуска;
SWAG с артикулом 020 97 3271, тоже немцы, очень приличное качество.

Производители и партномера

Следует также коснуться производителей подшипников и партномеров. Что касается оригинальных запчастей, то у поворотных кулаков и ступицы такие номера:

Мотор SOHC: левый 96187426, правый 96187427.
Мотор DOHC: левый 96185191, правый 96185192.

Мотор SOHC – 94535121.
Мотор DOHC – 94535122.

Мотор SOHC – 94535246.
Мотор DOHC – 94535254.

Все эти запчасти «Дэу-Нексия» можно приобрести в любом магазине. Что касается производителей, то можно выделить самые дешевые – RBI (Тайвань). Намного качественнее (но и дороже) будут японские производители: NSK, NTN, Коуо, а также американский Timken.

Замена подшипника ступицы переднего колеса Шевроле Ланос

Равномерно поворачивая ступицу, наносим удары через выколотку в торец ступицы и выбиваем ее из подшипника. Щипцами сжимаем стопорное кольцо и снимаем.

Устанавливаем чашечный съемник подшипника таким образом, чтобы с внутренней стороны поворотного кулака шайба болта съемника давила на внутреннее кольцо подшипника,… …а чашка съемника опиралась на торец поворотного кулака с наружной стороны. Выпрессовываем подшипник в чашку съемника.

Практически всегда при выпрессовке ступицы на ней остается внутреннее кольцо подшипника, которое трудно снять из-за плотной посадки на ступице. Зажимаем ступицу в тиски.

Проверка состояния

Думаю, рассказывать о том, что такое подшипник и из чего он состоит, смысла нет. Несмотря на довольно скромные размеры и простую конструкцию, он остается крайне значимым элементом в составе ступицы и всей ходовой части транспортного средства.

Проверить текущее состояние подшипника ступицы или же ступичного подшипника можно своими руками. Причем такая процедура проводится одинаково для многих авто, включая:

ВАЗ 2107;
Дэу Ланос;
Рено Логан;
Тойота Карина;
Нива Шевроле;
ВАЗ 2110;
Саманд (иранская машина);
СсангЙонг Кайрон;
Газель;
Опель Кадет;
Нива 21214;
УАЗ Патриот;
Рено Дастер и пр.

Но для начала у водителя должен появиться повод проверить элемент. Первичным признаком наличия возможных проблем считается посторонних шум в зоне переднего колеса.

Если есть определенные подозрения, и шум косвенно подтверждает вашу теорию, требуется провести обязательную проверку.

Причем самостоятельная диагностика не предусматривает никаких особо сложных манипуляций. Это проще, чем справиться со стуком клапанов на горячем моторе, но и одновременно более сложно, нежели самостоятельно прокачать амортизаторы.

Шумы издают уже изношенные подшипники, для проверки которых следует выполнить несколько простых манипуляций:

Разместите машину на ровной горизонтальной площадке;
Колеса зафиксируйте с помощью противооткатов;
Поставьте машину на ручник;
С помощью домкрата приподнимите переднее колесо;
Установите под авто дополнительные опоры для переноса основного веса;
Крепко схватитесь за вывешенное колесо;
В горизонтальной плоскости, раскачивая на себя и от себя, подвигайте колесо;
Если подшипник исправен, посторонних шумов не возникнет;
При исправном ступичном подшипнике люфта быть не должно;
Затем снимите с ручника и просто покрутите колесо.

При проверках никаких шумов, скрипов и стуков возникать не должно. В противном случае мы имеем дело с проблемными и наверняка изношенными подшипниками.

Способ проверки заключается в следующем:

— после продолжительной поездки, аккуратно приложите ладонь к металлической поверхности ступицы. Почувствуете чрезмерный нагрев металла, следуйте дальнейшей инструкции;

— усаживайтесь за руль своего автомобиля;

— разгоняйтесь до скорости 40 км/час;

— перед этим откройте два передних окна;

— теперь внимательно прислушайтесь. Если услышите свист, скрежет, вой – это первый признак, свидетельствующий о поломке;

— увеличьте скорость. Вой прекратиться и потом снова начнет повторяться периодически усиливаясь;

— обратите внимание на поворотах, как ведет себя подшипник. Если при повороте происходит биение колеса, то это тоже указывает на износ детали

Далее необходимо сделать так:

— установите автомобиль на домкрат;

— проверните руками колесо. При его вращении услышите те же звуки, что и при движении. Покачайте колесо перпендикулярно оси. Появляется люфт – заключение однозначное требуется замена изделия.

Вы самостоятельно определились в необходимости ремонта.

Теперь решаем, как собираетесь произвести замену детали. Воспользоваться услугами станции технического осмотра (СТО) или выполнить его своими руками в гараже.

Я советовал бы сделать самостоятельно.

Причина, следующая и основная – будет вам значительно дешевле.

Сделать это не так уж и сложно.

Воспользуйтесь инструкцией описанной в этой статье и вы все сможете сами.

Для начала работ нужен подшипник.

Приступаем к его выбору.

Процесс замены

Несмотря на всю важность ступичного подшипника Дэу Нексия, заменить его может любой водитель, уверенный в своих силах. Для этого понадобится вооружиться некоторыми инструментами:

молоток;
бородок;
съемник стопорных колец;
съемник подшипников (или пресс);
ключи.

Снимаем переднее колесо.

Отпускаем гайку крепления ступицы – большая гайка на 32 в центральном отверстии колесного диска. Лучше всего это делать до поднятия машины домкратом, так как понадобиться достаточное усилие, чтобы ее сорвать.

Демонтируем наконечник рулевой тяги.

Отпускаем болты крепления колеса, поднимаем автомобиль домкратом и снимаем колесо полностью. Выкручиваем гайку крепления ступицы до конца.

Вынимаем шаровую опору.

Откручиваем гайку крепления рулевого наконечника, и при помощи съемника или лома срываем наконечник со своего посадочного места.

Выбиваем полуось с посадочного места.

Шестигранным ключом на 10 откручиваем два болта крепления тормозного суппорта, снимаем суппорт и закрепляем его на какой то подставке или подвешиваем на проволоке, чтобы не оборвать тормозные шланги. Откручиваем гайку крепления шаровой опоры на кулаке передней стоки, и при помощи съемника или лома отсоединяем шаровую опору. Открутив болт крепления тормозного диска, снимаем его с кулака передней стойки.

Откручиваем крепление стойки к кузову.

Выбиваем полуось ШРУСа из ступицы, и отводим ее в сторону. Откручиваем два болта крепления стойки вверху под капотом и вынимаем стойку в сборе для дальнейшей работы.

Снимаем поворотный кулак.

При помощи съемников, снимаем стопорные кольца подшипника ступицы.

При помощи пресса выпрессуем ступицу с подшипником.

Установив стойку на подставках (деревянных брусках), выбиваем ступицу из кулака стойки. Для этого можно использовать головку с проставкой подходящего диаметра.

Снимаем стопорное кольцо в подшипника.

Развернув стойку, выбиваем из посадочного места на кулаке остатки подшипника. Если на ступице осталась наружная обойма, ее можно удалить при помощи болгарки, надпилив корпус обоймы, чем послабим металл. Делать это нужно аккуратно, чтобы не повредить поверхность ступицы. Очищаем поверхности посадочного места на кулаке и на ступице. Запрессовываем новый подшипник в посадочное место на кулаке. Чтобы новый подшипник установить без проблем и пресса, нужно прогреть кулак стойки до высокой температуры, а подшипник – наоборот, охладить в морозильнике или зимой просто на улице. В этом случае он войдет буквально от руки. Останется только проконтролировать его усадку, присадив при помощи молотка и наружной обоймы старого подшипника.

Как и в случае с кулаком, выпрессуем подшипник со ступицы.

Устанавливаем наружное стопорное кольцо, и еще раз простукиваем подшипник при помощи молотка и строй обоймы, пока он не упрется в стопорное кольцо. После этого устанавливаем второе стопорное кольцо. Забиваем на место ступицу. Для этого можно использовать деревянную проставку. При забивании, контролируйте, чтобы ступица входила ровно и без перекосов.

Очищаем внутреннюю сторону ступицы и устанавливаем новый подшипник.

Собираем разобранную подвеску в обратном порядке.

Когда же выходит из строя подшипник передней ступицы Chevrolet Lanos?

Но и эту модель нужно технически обслуживать.

Особенно обращать внимание на переднюю часть автомобиля, в том числе и на ступицу. Она чаще всего выходит из строя

Она чаще всего выходит из строя.

Причины поломки бывают различные.

Рассмотрим основные:

— плохие отечественные дороги. Тут уже ничего не поделаешь;

— неправильная езда. Сперва вы разгоняетесь и потом срочно тормозите. Особенно это ощущается на поворотах;

— эксплуатация авто в экстремальных климатических условиях. В зимний период на посыпанных солью дорогах. Летом по сельскому бездорожью по ухабам и ямам, при наличии песка, грязи и пыли;

— перегруз машины свыше нормы, указанной в техническом паспорте автомобиля;

— поставленная заведомо бракованная деталь.

Как же проверить необходимость замены подшипника?

Я советую применить вам старый «дедовский» способ.

Заключение и советы напоследок

При указанной замене хотелось дать вам несколько практических советов, которые помогут исключить ошибки.

Они не сложные:

— если у вас нет съемника, купите его в магазине или одолжите на время у соседа по гаражу;

— произведите замену сразу двух подшипников, несмотря, что вышел из строя только один. Дело в том, что эксплуатационный ресурс второго тоже на исходе;

— приобретайте детали только в специализированном автомобильном магазине. Тем самым вы исключите возможность покупки подделки.

— советую купить нашу отечественную деталь, а не китайский аналог.

Цена у него, конечно, будет значительно дешевле, но и проедете вы на ней намного меньше километров;

— чтобы не запутаться и не потерять детали, сфотографируйте их на мобильный телефон, когда они лежат разобранными.

Вот видите нет ничего не возможного в ремонте своими руками.

Если у вас в процессе замены деталей возникли вопросы или трудности, не стесняйтесь, обращайте ко мне в комментарии.

Я всегда рад помочь практическим советом.

Думаю, он вам поможет.
