Схема электрооборудования двигателя

Чтобы понимать устройство электрооборудования, стоит рассмотреть схемы его подключения, а также расшифровки показателей.

Рис. 1. Схема плавких предохранителей: 1 — плавкая вставка (80 А); 2, 3 — предохранители (15 А); 4 — катушка зажигания; 5 — электронный блок управления двигателем; 6 — датчик положения коленчатого вала; 7 — соединительная колодка; 8 — предохранитель (10 А)

Рис. 2. Плавкие предохранители: 1, 2 — предохранители (15 А); 3 — плавкая вставка (80 А); 4 — плавкая вставка (15 А); 5 — реле топливного насоса; 6 — диагностическая колодка топливного насоса; 7 — топливный насос; 8 — электронный блок управления двигателем; 9 — датчик концентрации кислорода; 10 — октан-корректор (установлен на часть автомобилей); 11 — топливная рампа

Рис. 3. Датчики: 1 — датчик холостого хода; 2 — электронный блок управления двигателем; 3 — датчик температуры охлаждающей жидкости; 4 — датчик положения дроссельной заслонки; 5 — датчик давления воздуха во впускном коллекторе; 6 — датчик давления в системе кондиционирования; 7 — датчик температуры воздуха во впускном коллекторе

Рис. 4. Схема 2г. Система управления двигателем: 1, 2, 5 — предохранители (15 А); 3 — предохранитель (10 А); 4, 12 — соединительные колодки; 6 — электромагнитный клапан рециркуляции отработавших газов; 7 — двухходовой клапан; 8 — соединительная колодка; 9 — гравитационный клапан; 10 — комбинация приборов; 11 — электронный блок управления двигателем; 13 — датчик скорости автомобиля (для автомобилей, оснащённых механической коробкой передач)

Рис. 5. Плавкие предохранители 1 — предохранитель (15 А); 2 — электромагнитный клапан рециркуляции отработавших газов; 3 — двухходовой клапан; 4 — предохранитель F17 (15 А); 5 — гравитационный клапан; 6 — электронный блок управления двигателем; 7 — комбинация приборов; 8 — датчик скорости автомобиля (для автомобилей, оснащённых автоматической коробкой передач)

Рис.6. Система управления двигателем: 1 — плавкая вставка (30 А); 2 — плавкая вставка (80 А); 3 — реле дополнительного вентилятора системы охлаждения двигателя; 4 — реле основного вентилятора системы охлаждения двигателя; 5 — резистор; 6 — электронный блок управления двигателем; 7 — электровентилятор системы охлаждения двигателя

Где находится разъем для диагностики на Шеви Ланос

Разъем для диагностики 12 PIN у Lanos с 2005 по 2007 год включительно расположен под торпедой, со стороны водителя, у правой ноги. Могут встречаться модели, где колодка размещена под бардачком со стороны пассажира. Расположение разъема указано на схеме в позиции 3 и 9.

У моделей авто с 16 PIN с 2007 по 2009 года, разъем расположен всегда со стороны водителя. Базирование разъема указано на схеме в позиции 3.

Фото расположения колодки 16 PIN:

Детальнее рассмотреть разъем OBD2 можно на фото выше. О том, где распологается ЭБУ, читайте в статье «Диагностика Шевроле Ланос».

OBD1 (GM12) коннектор прямоугольный формы, состоит из 12 контактов.

Марки и года:

Все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем.

Выводы и их назначение:

Вывод Цвет Назначение
A Масса
B L-линия диагностики (не всегда разведена)
D СО-потенциометр (не всегда разведена)
G Управление бензонасосом
H Питание +12В (не всегда разведена)
M K-линия диагностики

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Выводы и их назначение:

Цвет Назначение
2 J1850 Шина +
4 Заземление кузова
5 Сигнальное заземление
6 Линия CAN-High, J-2284
7 К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10 J1850 Шина-
14 Линия CAN-Low, J-2284
15 L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16 Питание +12В от АКБ

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

Устройство и схема печки Lanos

Заметим, что большинство элементов конструкции печки функционируют именно при включенной системе кондиционирования, поскольку теплообменник его испарителя, а также некоторые части отопителя, располагаются в одном блоке.

Основными элементами отопления, из которых собирается схема печки Шевроле Ланос, являются:

  1. Радиатор печки. Его назначение основано на прогреве воздуха путём постоянной циркуляции разогретой охлаждающей жидкости внутри его теплообменника.
  2. Нагнетатель тёплого воздуха в салон, который представлен вентилятором (электромотор с расположенной на его валу крыльчаткой из прочного, термостойкого пластика). Он имеет несколько положений работы, благодаря чему существует возможность регулировать величину потока, подающегося на заслонки.
  3. Регулирующая заслонка отопителя, которая позволяет увеличить или уменьшить температуру нагрева. В зависимости от её положения меняется величина воздушной струи, проходящей через радиатор печки и обдувающей теплообменник.
  4. Распределительные заслонки, которые отвечают за изменение направления потока тёплого воздуха в салоне (обдув лобового и боковых стёкол, зоны ног, центральной части и других участков).

Несмотря на различия между этими элементами конструкционного и функционального назначения, они полностью взаимосвязаны друг с другом. Из-за этого возникают некоторые проблемы во время диагностики неисправностей, поскольку причиной одной и той же поломки может быть выход из строя различных деталей печки либо неправильное положение её исполнительных элементов (заслонок отопителя).

Устройство панели управления отопителем в автомобиле Ланос (Lanos)

Управление работой системы обогрева салона и обдува стёкол осуществляется при помощи расположенных на центральной консоли регуляторов и переключателей. К управляющим органам отопителя относятся:

  • температурный регулятор прогрева;
  • переключатель скоростей нагнетателя тёплого воздуха в салон и обдува обзорных стёкол;
  • регулятор управления воздушными струями;
  • кнопка включения/выключения кондиционера;
  • регулятор распределения воздушных потоков (ползунок управления заслонкой отопителя);
  • выключатель электрического обогревателя заднего стекла;
  • ползунок управления системой рециркуляции.

Переключатель скорости вентилятора работает независимо от выбранных позиций регуляторов температуры прогрева, направления его потоков. Его принцип функционирования заключается в изменении оборотов вала с расположенной на нём крыльчаткой путём увеличения или уменьшения подачи напряжения на клеммы электропривода.

Ползунки управления рециркуляцией и положением заслонок отопителя связаны с исполнительными элементами при помощи регулируемого тросового соединения.

Chevrolet Lanos Евро-2, базовый комплект › Бортжурнал › ЭБУ KDAC (IEFI-6). Полезный опыт чужой и свой. Часть 1: Подключение на столе.

Предисловие.Решил написать не один большой и для многих лениво читаемый пост, а несколько коротких тематических.Подразумевается, что:— читатель знает, что есть еще варианты с блючипом, в моих статейках речь пойдет о версии с флэш EEPROM AM29F010, т.е. НЕ блючип.— есть представление о Законе Ома, умение аккуратно паять и пользоваться тестером.

ВАЖНО СОБЛЮДАТЬ ПРОСТЫЕ ЖИЗНЕННЫЕ ПРАВИЛА!1) Спешка нужна только при ловле блох2) Семь раз отмерь — один раз отрежь3) Читать и перечитывать мануалы и думать головой, а не … ой4) Делать прямыми руками и на трезвую голову5) Женщин и детей желательно удалить из зала6) Паять паяльником, а не «паялом». Я паяю таким

Дешево и сердито.

Зачем подключать на столе?Дурацкий вопрос. Кому интересно, придумайте ответ сами.

Изучение схемы по мануалу авто и этой статьи chiptuner.ru/content/cl_dw/ дало следующую информацию:Маленькая колодка: A11, A12 — земля; B1 — +12В; B7 — K-Line.Большая колодка: C4 — зажигание; C16 — +12В; D1, D2 — земля.

Достаточно одного подключения питания +12В (-12V Bat.) и одного подключения земли (GND).+12В берутся от внешнего АКБ или соответствующего внешнего блока питания 12В.Для имитации «зажигания» подать +12В через выключатель.

Вот картинка с фото разъемов и подписанными контактами.

ВАЖНО!Обязательно подключать светодиод к выводу реле бензонасоса (B6) через резистор 1… 2 кОм. Зачем? Кратковременное, 1-2 сек, свечение этого светодиода сигнализирует о работоспособности ЭБУ (удачной прошивке)

Поскольку не удалось «срезать» на разборке фишки от косы ЭБУ, то сделал комплект проводов. Контакты мама делал из узких клемм, отрезав повдоль половину и чуть сжав для плодного одевания на контакты фишек эбу.

Вот, так отрезал лишнее

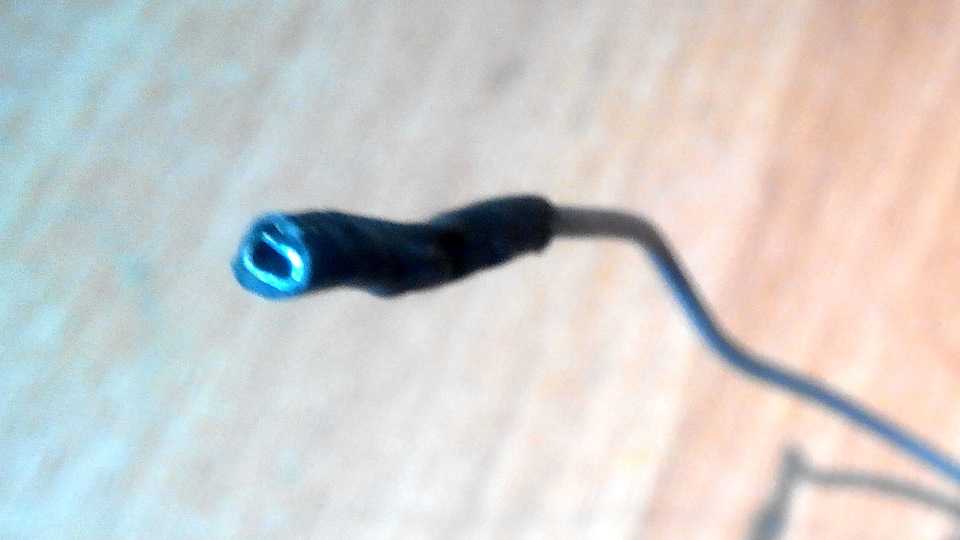

Припаял на провод и одел термоусадку.

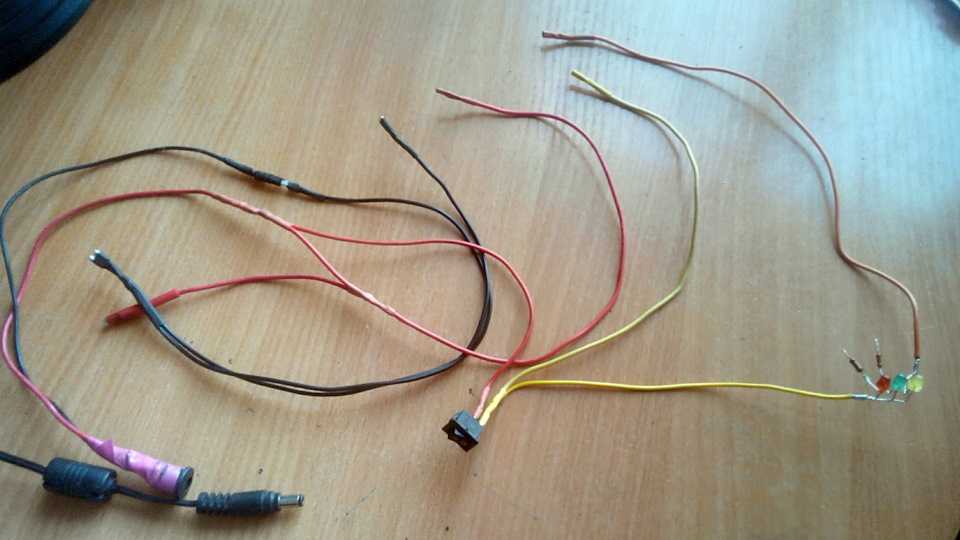

Готовый комплект проводов.

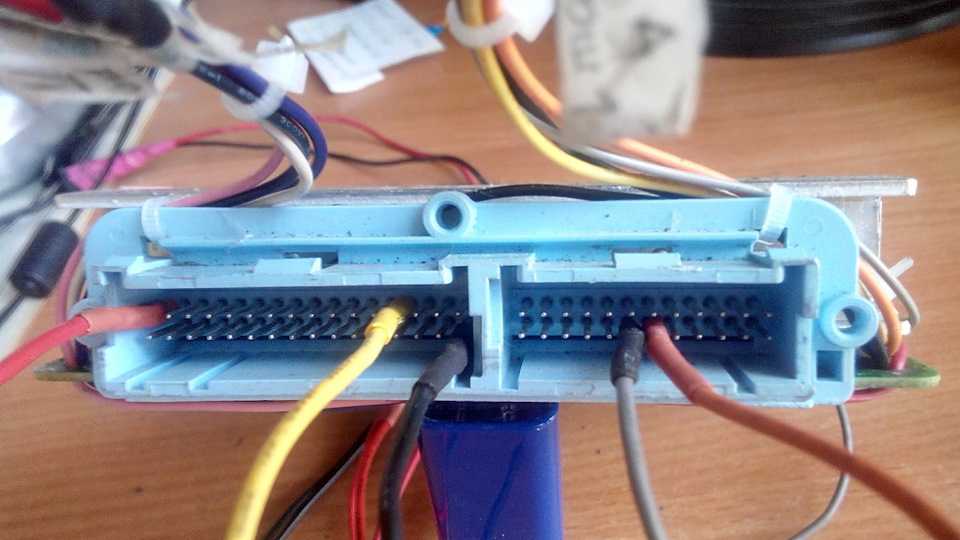

А вот и реальная фото подключенных проводов))))

Теперь можно шить.Но советую не спешить.Очень ИНТЕРЕСНЫЙ и ВАЖНЫЙ момент в следующей части.
