Daewoo Lanos Ремонт механизма переключения передач Ремонт своими руками

Что было использовано в процессе замены кулисы Daewoo Sens

1. Набор ключей
2. Штифт Ø 4 (мм)

Необходима будет и новая кулиса. Лучше всего отдать предпочтение оригиналу. Параллельно с кулисой нужен будет и ремонтный комплект кулисы, куда входят новые болты и гайки. Касательно пластиковых втулок, их лучше всего заменить подшипниками 628 серии.

При выборе кулисы обращайте внимание на толщину металла кронштейна. В оригинальной кулисе толщина металла достигает примерно 4 (мм)

У сертифицированных же аналогов кронштейн намного тоньше. От толщины кронштейна зависит общий уровень надежности кулисы. Хилая, тонкая кулиса никогда не отработает положенные ей 150 000 — 200 000 (км) пробега .

Выбирая подшипники, лучше всего взять модели с закрытым корпусом. Закрытые подшипники не будут нуждаться в обслуживании и проходят на порядок дольше открытых.

Дополнительная информация

Многие мастера отмечают, что в магазине автозапчастей могут предоставить кулису, у которой перепутан порядок сборки элементов. То есть правая тяга может быть установлена с левой стороны.

По сути, ничего катастрофического в этом нет. Неправильная сборка не считается браком . Мастеру нужно своими руками переставить элементы в правильной последовательности.

Нужно отдельно заметить, что люфт рычага КПП может быть вызван не только изношенной кулисой. Вместе с кулисным механизмом выходит из строя и шток КПП . Изнашиваются проушины штока, а также истощается ресурс сальника.

Специалисты рекомендуют обслуживать механизм переключения передач комплексно.

Опытные мастера уделяют внимание ремонту кулисы и штока выбора скоростей КПП еще до того, как они получат явные признаки износа. Механизм переключения скоростей вполне можно обслужить в процессе замены сцепления, выжимного подшипника или сальника первичного вала

Разумеется, подобные ремонты заметно бьют по карману. По этой причине грамотные специалисты заранее готовят финансовые средства на ремонт коробки скоростей. Опытные мастера знают, что КПП рано или поздно обязательно станет на прикол.

Только комплексное обслуживание КПП позволит вернуть трансмиссии изначальную плавность и четкость включения передач . Не стоит упускать из виду и замену трансмиссионного масла.

Источник

Инструкция по замене кулисы «вертолета» на Шевроле и ДЭУ Ланос своими руками

«Ведь проще заехать в автосервис, чтобы мастера выполнили замену кулисы на Ланосе быстро и качественно, а водителю не понадобится пачкать руки». Это утверждение правильное по отношению к иномаркам, но только не к Ланосу. Хотя он и считается иномаркой, но простая конструкция позволяет самостоятельно выполнять любые виды ремонтных работ. На первый взгляд замена кулисы на Ланосе — это сложная, трудоемкая и долгая процедура, но вы убедитесь в обратном после того, как узнаете поэтапную инструкцию этой процедуры.

Имея стандартный набор инструментов, можно приступать к работе:

Для начала отсоединяем клеммы от АКБ, и снимаем его. Это делается для того, чтобы облегчить выполнение работ.
Аккумуляторную платформу также рекомендуется демонтировать.
Используя ключ на «12», ослабляется гайка крепления стяжного хомута, которым фиксируется кулиса с ручкой переключения передач.
При помощи отвертки нужно поддеть фиксатор вертолета. Крепится он за счет изогнутых выступов на краях оси Т-образного болта. Этот болт однозначно идет под замену, так как за время эксплуатации он изрядно ржавеет.
Извлекается палец соединения вилки с кулисой, предварительно сняв стопорное кольцо. Износ пальца говорит о том, что процедура выполняется своевременно.
Извлекаем деталь из посадочного места через подкапотное пространство.
Ниже на фото показано, как выглядит извлеченный «вертолет» с автомобиля Ланос с пробегом в 118 тысяч км.
Переходим к демонтажу корпуса механизма выбора передач. Он крепится четырьмя болтами под ключ на «11». Снимаем его для того, чтобы заменить изношенный шток.
Извлекаем корпус, и видим следующую картину.
Можно посмотреть, что находится внутри МКПП Ланос и Шанс 1.5.
При покупке штока обязательно выбирайте оригинальную деталь, иначе он может не подойти по диаметру. На этой детали изнашиваются отверстия, что наглядно показано на фото ниже.
Используя пробой и молоток, выбиваем шпонку крепления штока.
Вытаскиваем шток, и не забываем достать шпонку, которая падает вниз.
Запоминаем расположение штока, чтобы в аналогичном виде установить новую деталь. Срез на штоке должен быть направлен в сторону к механизму.
Перед установкой нового штока осуществляется замена сальника. Для его при помощи отвертки извлекается штатный элемент, а на его место ставится новый. Теперь можно ставить на место шток, и фиксировать его шпонкой.
Шпонку забиваем молотком.
Очищается внутренняя часть механизма, после чего можно ставить его на место. Не забываем воспользоваться новой прокладкой, предварительно смазав ее силиконовым герметиком (не обязательно).
В аналогичной последовательности устанавливается на место кулиса. Фиксируем ее новым Т-образным болтом. Шток механизма соединяется пальцем, который фиксируется стопорной пластиной

Важно правильно установить палец, чтобы его шляпка находилась сверху, а фиксирующая пластина снизу. В таком случае при утере пластины палец останется на месте, и не выйдет из зацепления со штоком

Далее выполняется настройка кулисы на Ланосе. Этот процесс детально описан в материале выше, поэтому трудностей с регулировкой не возникает. Для начала соединяем шток кулисы с рычагом переключения передач, но при этом не затягиваем хомут. Устанавливаем сверло в регулировочное отверстие механизма, а затем перемещаемся в салон, и совмещаем отверстия ручки КПП. Далее остается зажать хомут, и проверить исправность работы детали после ее замены своими руками на автомобиле Ланос и Шанс 1.5. Подробное описание процесса замены кулисы или «вертолета» на Шевроле и ДЭУ Ланос представлено на видео.

В целом процесс занимает по времени не более 1-2 часов при условии, что работы проводятся впервые. Специалисты справляются с задачей за полчаса. По окончанию работ, как уже упоминалось выше, можно заменить масло в коробке.

После проведения несложного и самостоятельного обслуживания коробки передач Ланос, управление автомобилем станет комфортным, повысится безопасность, и самое главное, увеличится ресурс работы МКПП. Всем удачного и качественного ремонта.

Источник

Общее устройство механизма переключения передач Ланос

Кулиса на механической коробке передач представляет собой связующий элемент между рычагом и непосредственно самой КПП. Конструкция для каждой модели автомобиля отличается, так как производители постоянно стремятся усовершенствовать устройство, повышая тем самым надежность и эксплуатационный ресурс. Состоит кулиса Ланос из следующих узловых элементов:

• корпус, представленный в виде пластины;
• вилка и соединительный палец со стопорным кольцом;
• болт крепления кулисы;
• шток для соединения детали с рычагом переключения передач.

На автомобилях Ланос кулису еще называют вертолетом за счет своих конструктивных особенностей (имеет сходство с лопастями вертолета). Ниже представлена деталь в сборе со штоком КПП для автомобилей Ланос 1.5/1.6 и Шанс 1.5.

Конструкция этого механизма довольно простая, и в случае возникновения его неисправности, каждый владелец самостоятельно сможет справиться с ремонтом и заменой. Однако торопиться менять весь механизм не стоит, так как для начала необходимо выяснить причину поломки. В зависимости от типа поломок, устранить возникающие неисправности удается при помощи ремкомплекта кулисы КПП Ланос.

Автоматическая коробка передач

В автомобильной терминологии обозначается как АКП. Популярность автомат-коробки постоянно растет, в основном предпочитают жители крупных мегаполисов. Объяснением такого тренда есть отсутствие необходимости постоянно выжимать и «палить» сцеплении в автомобильных пробках, заторах – «основная болезнь» крупных городов.

Первоначальное применение автомат-коробки упоминается в 1928 г., факт малоизвестен. Первенство ноу-хау принадлежит немецкому профессору Феттингеру. Запатентованный в 1903 г. гидротрансформатор, стал прообразом автоматического механизма. Впервые использовались на автобусах шведских автопроизводителей. Первым легковым автомобилем, в применении автомат-коробки, стал известный Buick корпорации General Motors в 1947 г.

Плюсы автоматической коробки передач

• Удобство в использовании. Автомат не заглохнет и не покатится назад – истина не требующая доказательств.
• Автомат не допускает перегрузки двигателя. Всю работу контролирует ЭБУ – электронное управление без вмешательства человеческого фактора.
• В зависимости конструктивных особенностей отдельно взятых моделей, используется «7», «8» и «9» диапазонов передач. Соответственно, чем больше коробка использует диапазонов переключения, тем лучше.

Почему так, постараемся объяснить.

При наличии большого количества диапазонов электроника способна лучше подбирать передачу. Это способствует лучшей разгонной динамики автомобиля и повышению экономичного расхода топлива.

Минусы автомат-коробки

• По сравнению с «механикой» расход топлива увеличен на 10-15 %.
• Опять же, если сравнивать с механической коробкой, динамика и скоростные показатели «автомата» уступают последней.
• Встречаются временные задержки при переключении передач, такое поведение присуще на автоматах с большим ресурсом работы.
• Большая ценовая политика покупки автомата так и сервисное обслуживание.
• Не обладает высокой надежностью. Проблемы сказываются уже после 150 тыс. км пробега. В защиту стоит отметить, что последние образцы современных автоматов лишены такого недостатка, они долговечнее старых моделей. Прогресс на месте не стоит.

Инструкция по замене кулисы «вертолета» на Шевроле и ДЭУ Ланос своими руками

«Ведь проще заехать в автосервис, чтобы мастера выполнили замену кулисы на Ланосе быстро и качественно, а водителю не понадобится пачкать руки». Это утверждение правильное по отношению к иномаркам, но только не к Ланосу. Хотя он и считается иномаркой, но простая конструкция позволяет самостоятельно выполнять любые виды ремонтных работ. На первый взгляд замена кулисы на Ланосе — это сложная, трудоемкая и долгая процедура, но вы убедитесь в обратном после того, как узнаете поэтапную инструкцию этой процедуры.

Имея стандартный набор инструментов, можно приступать к работе:

Для начала отсоединяем клеммы от АКБ, и снимаем его. Это делается для того, чтобы облегчить выполнение работ.
Аккумуляторную платформу также рекомендуется демонтировать.
Используя ключ на «12», ослабляется гайка крепления стяжного хомута, которым фиксируется кулиса с ручкой переключения передач.
При помощи отвертки нужно поддеть фиксатор вертолета. Крепится он за счет изогнутых выступов на краях оси Т-образного болта. Этот болт однозначно идет под замену, так как за время эксплуатации он изрядно ржавеет.
Извлекается палец соединения вилки с кулисой, предварительно сняв стопорное кольцо. Износ пальца говорит о том, что процедура выполняется своевременно.
Извлекаем деталь из посадочного места через подкапотное пространство.
Ниже на фото показано, как выглядит извлеченный «вертолет» с автомобиля Ланос с пробегом в 118 тысяч км.
Переходим к демонтажу корпуса механизма выбора передач. Он крепится четырьмя болтами под ключ на «11». Снимаем его для того, чтобы заменить изношенный шток.
Извлекаем корпус, и видим следующую картину.
Можно посмотреть, что находится внутри МКПП Ланос и Шанс 1.5.
При покупке штока обязательно выбирайте оригинальную деталь, иначе он может не подойти по диаметру. На этой детали изнашиваются отверстия, что наглядно показано на фото ниже.
Используя пробой и молоток, выбиваем шпонку крепления штока.
Вытаскиваем шток, и не забываем достать шпонку, которая падает вниз.
Запоминаем расположение штока, чтобы в аналогичном виде установить новую деталь. Срез на штоке должен быть направлен в сторону к механизму.
Перед установкой нового штока осуществляется замена сальника. Для его при помощи отвертки извлекается штатный элемент, а на его место ставится новый. Теперь можно ставить на место шток, и фиксировать его шпонкой.
Шпонку забиваем молотком.
Очищается внутренняя часть механизма, после чего можно ставить его на место. Не забываем воспользоваться новой прокладкой, предварительно смазав ее силиконовым герметиком (не обязательно).
В аналогичной последовательности устанавливается на место кулиса. Фиксируем ее новым Т-образным болтом. Шток механизма соединяется пальцем, который фиксируется стопорной пластиной

Важно правильно установить палец, чтобы его шляпка находилась сверху, а фиксирующая пластина снизу. В таком случае при утере пластины палец останется на месте, и не выйдет из зацепления со штоком

Далее выполняется настройка кулисы на Ланосе. Этот процесс детально описан в материале выше, поэтому трудностей с регулировкой не возникает. Для начала соединяем шток кулисы с рычагом переключения передач, но при этом не затягиваем хомут. Устанавливаем сверло в регулировочное отверстие механизма, а затем перемещаемся в салон, и совмещаем отверстия ручки КПП. Далее остается зажать хомут, и проверить исправность работы детали после ее замены своими руками на автомобиле Ланос и Шанс 1.5. Подробное описание процесса замены кулисы или «вертолета» на Шевроле и ДЭУ Ланос представлено на видео.

https://youtube.com/watch?v=-yz9BWSRqZM%3F

В целом процесс занимает по времени не более 1-2 часов при условии, что работы проводятся впервые. Специалисты справляются с задачей за полчаса. По окончанию работ, как уже упоминалось выше, можно заменить масло в коробке.

После проведения несложного и самостоятельного обслуживания коробки передач Ланос, управление автомобилем станет комфортным, повысится безопасность, и самое главное, увеличится ресурс работы МКПП. Всем удачного и качественного ремонта.

Источник

Опасность езды на Ланосе с неисправной кулисой

Даже маленький люфт рычага КПП — это важный признак необходимости диагностики. Если в ходе эксплуатации автомобиля произойдет нарушение соединения, то водитель не сможет переключить передачу. Именно в момент возникновения такой ситуации повышается риск создания аварийной обстановки на дороге.

Продолжать эксплуатировать автомобиль при неисправном механизме переключения передач рекомендуется соблюдать следующие действия:

• не превышать скорость;
• соблюдать дистанцию между автомобилями;
• всегда быть готовым к тому, что передачи могут отказать, и понадобится совершить аварийную остановку автомобиля;
• эксплуатировать ТС с неисправной деталью КПП как можно реже до момента устранения дефекта.

Вышеописанные действия помогут предотвратить аварийную ситуацию на дороге. Многие знают о проблемах своего автомобиля, и всегда надеются на то, что запаса прочности неисправной кулисы хватит на долгий срок. Однако не все так индивидуально. Следует уделить время автомобилю, и устранить самостоятельно на первый взгляд мелкую, но очень важную поломку.

Как определить неисправность кулисы на Ланосе

При возникновении первых признаков износа механизма переключения передач, необходимо прибегнуть к их устранению. Ведь неисправность кулисы приведет к невозможности управлять автомобилем. Хотя механизм является достаточно надежным, но при большом пробеге и соответствующих признаках неисправности, понадобится провести его обслуживание, ремонт или замену. Симптомы износа кулисы на Ланосе — это:

1. Люфт рычага КПП. Это главный фактор, который свидетельствует об износе механизма на авто. Определить наличие свободного хода можно путем перевода рычага в нейтральное положение. Если находясь в таком положении, рычаг свободно перемещается вперед и назад (без включения скорости), то это главный признак износа механизма. Аналогичный люфт присутствует при включенной скорости.
2. Трудности при переключении передач. Следствие несвоевременного ремонта проявляется невозможностью включения какой-либо передачи. Такие трудности очень опасны, так как негативно влияют на безопасность движения, и могут создать аварийную ситуацию.
3. Хруст при включении передач. Чаще всего такой звук возникает при включении задней и первой скорости, который является признаком необходимости проведения обслуживания и ремонта кулисы КПП на Ланосе.
4. Тугое включение скоростей, а также сложности с попаданием на соответствующую передачу. На автомобилях Ланос и Шанс часто при износе кулисы вместо первой скорости включается задняя, вместо задней передачи может включаться первая скорость.

Люфт или разболтанность рычага КПП на Ланосе — это не только главный, но и первый признак износа механизма переключения. Вскоре после этого появляются более серьезные последствия, которые заставляют водителей задуматься о необходимости проведения ремонта.

Это интересно! Важно понимать, что при наличии люфта можно отрегулировать или отремонтировать кулису без необходимости ее замены. При возникновении хруста и трудностей с переключением передач, в большинстве случаев может понадобиться замена всего механизма

В каждом конкретном случае нужно изначально определить неисправность, и только после этого прибегать к проведению соответствующего ремонта.

Daewoo Sens 1.3 Si › Logbook › Ремонт кулисы и ТО

Долгое время напрягала раздолбаность кулисы КПП, а на ремонт как всегда не хватает времени. Вчера как раз выдалась отличнейшая погодка и мы с Костей KOS-STILY решили покрутить машинки)Первым делом поменял маслецо и маслянный фильтр, тут даже без вопросов, как всегда масло PetroCanada Duron XL 10w40, цена кусючая немного, но в качестве я уверен.

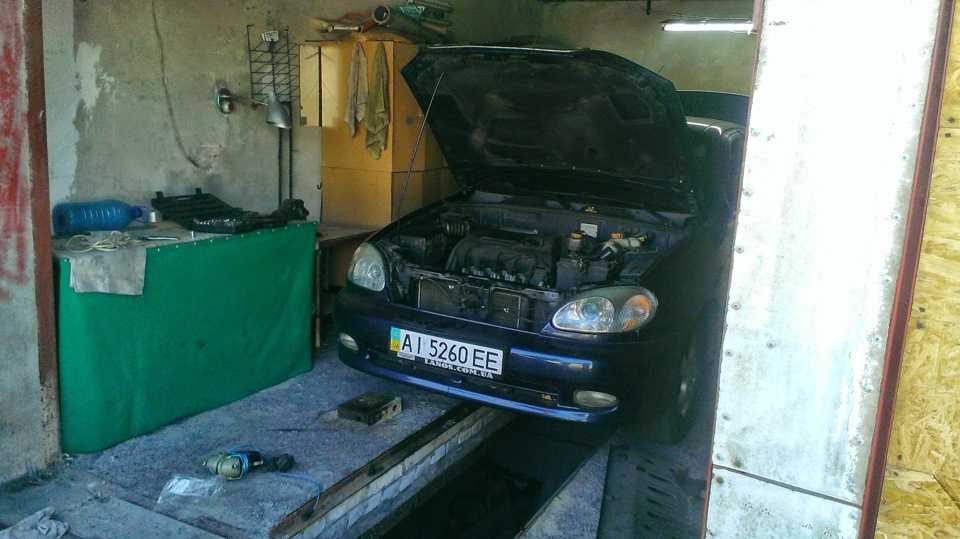

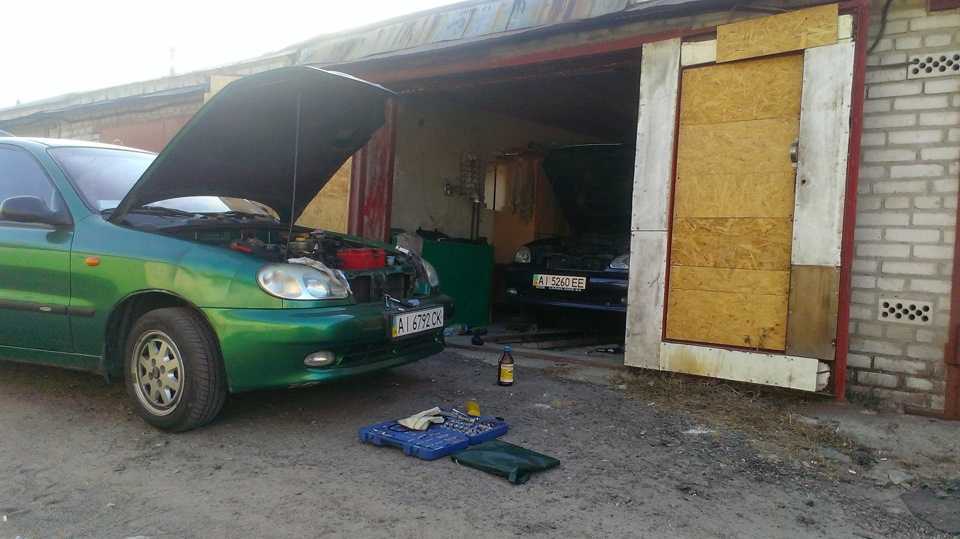

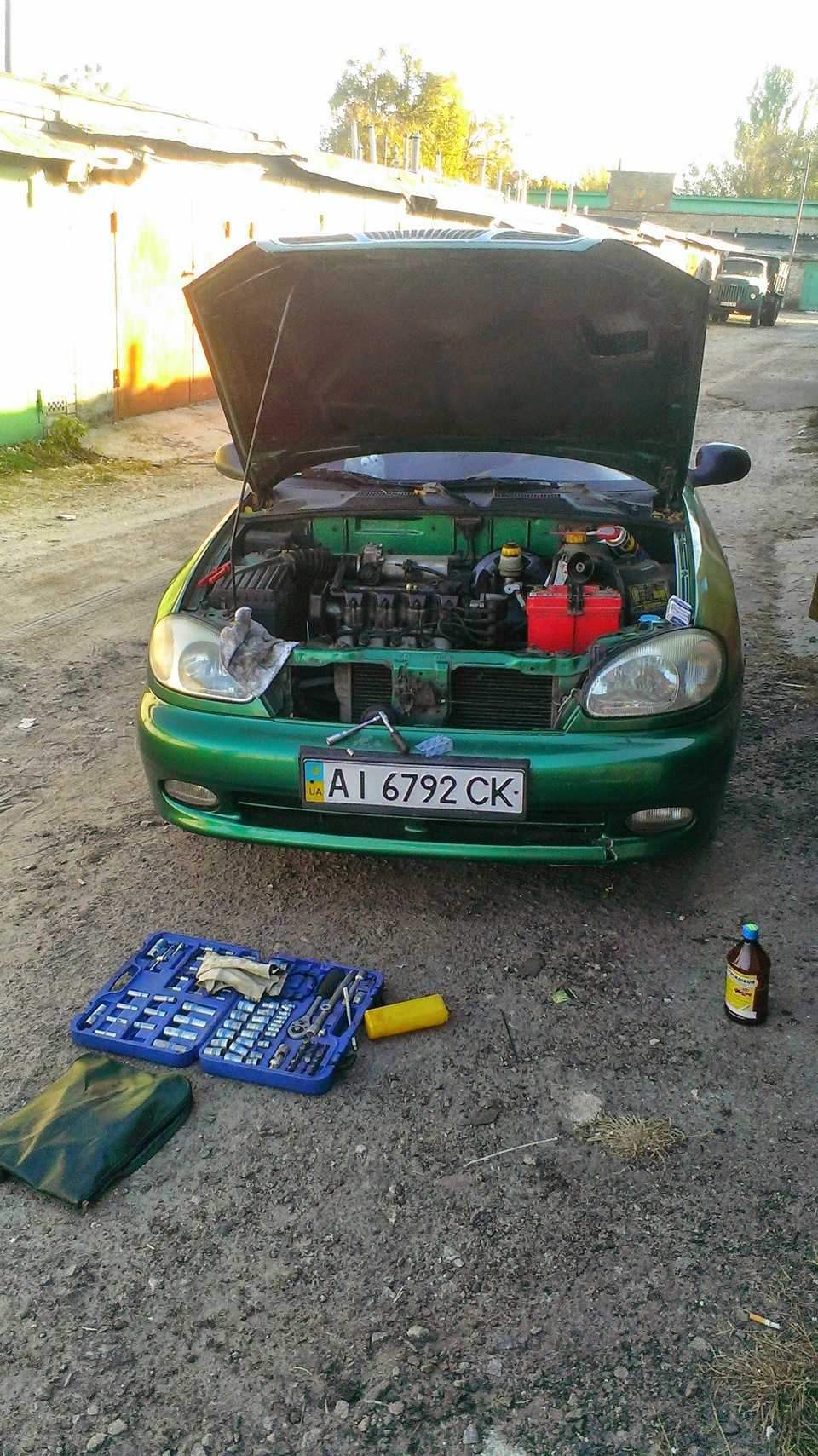

Потом были поиски гаража. На крик помощи откликнулся Олег Devil-BC (о чем наверное потом пожалел)))Приехали мы к месту назначения и понеслась))

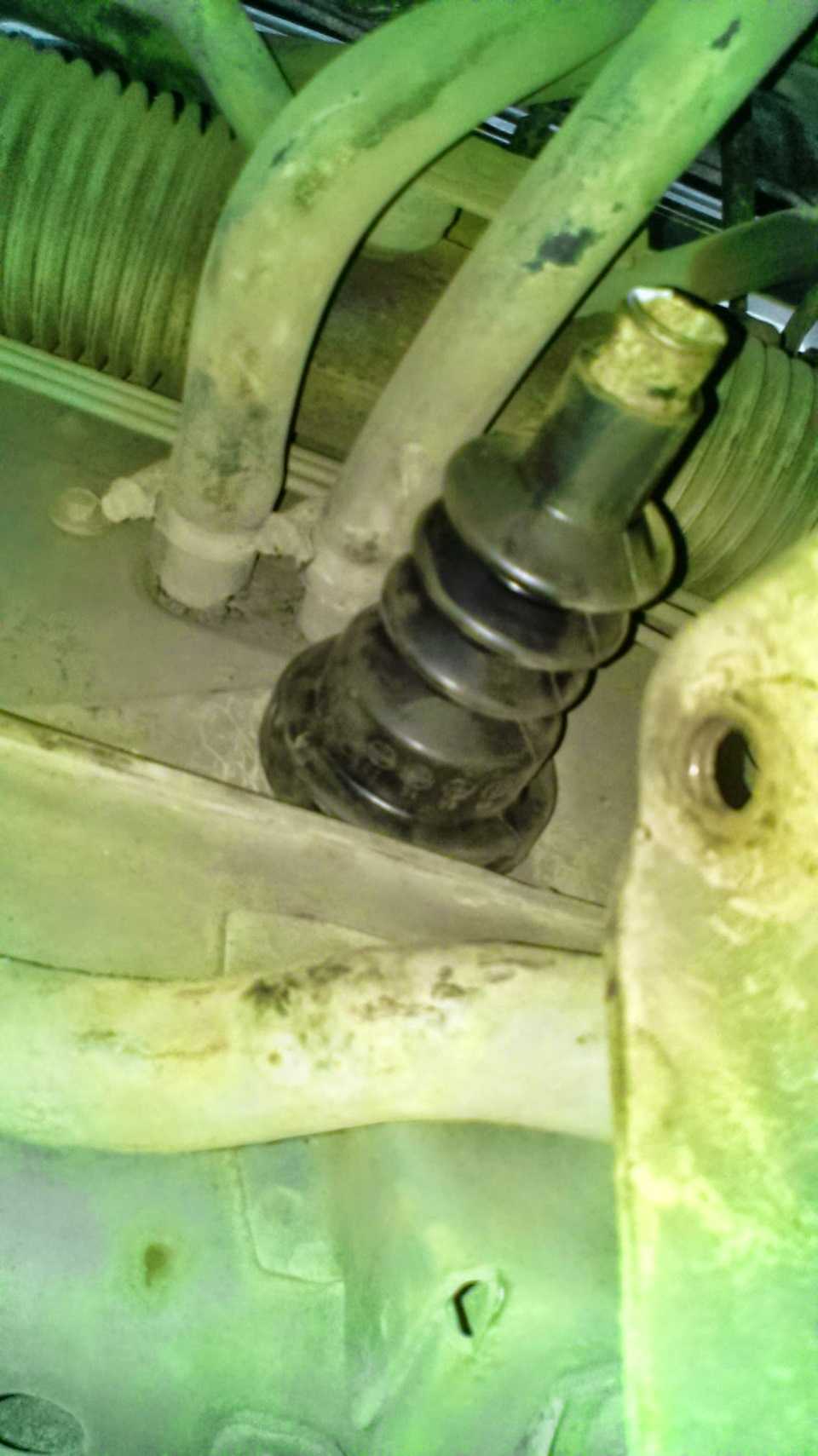

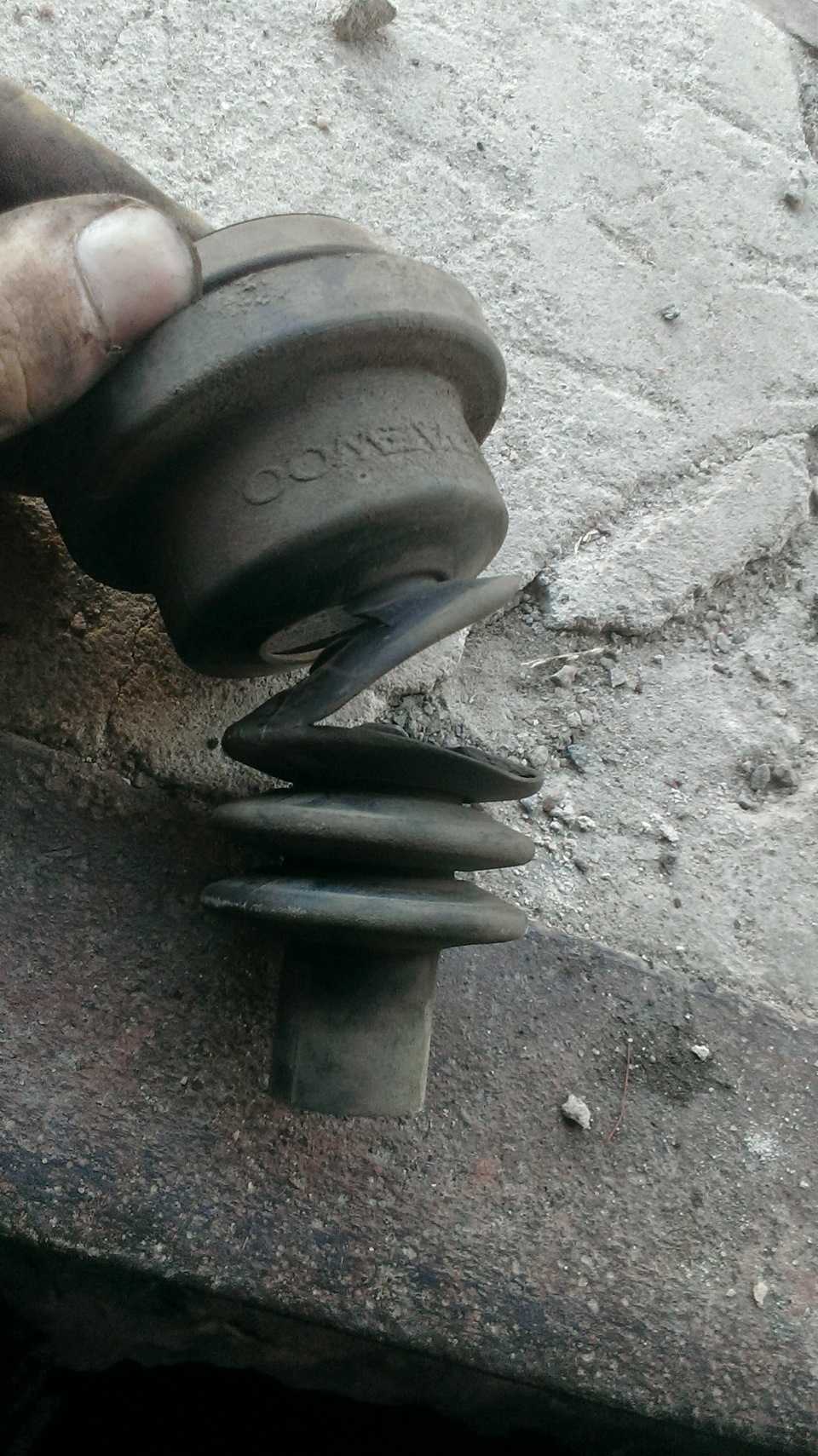

Заранее купил пыльник кулисы, который по ощущениям пришел в негодность, на первой и третьей передаче, в салоне было характерное шипение от двигателя. Сняв кулису и пыльник, я был немного поражен. Честно, не думал, что там до такой степени все плохо.

На его место тут же встал новый-96346023 Пыльник троса КПП General Motors

И тут начинается самое интересное.По дороге в гараж, купили ремкомплект кулисы — 40 грн. Я особо в его не рассматривал, все запаковано по заводу, все дела.Когда уже разобрали все, был неприятно удивлен. Это был полный шлак.

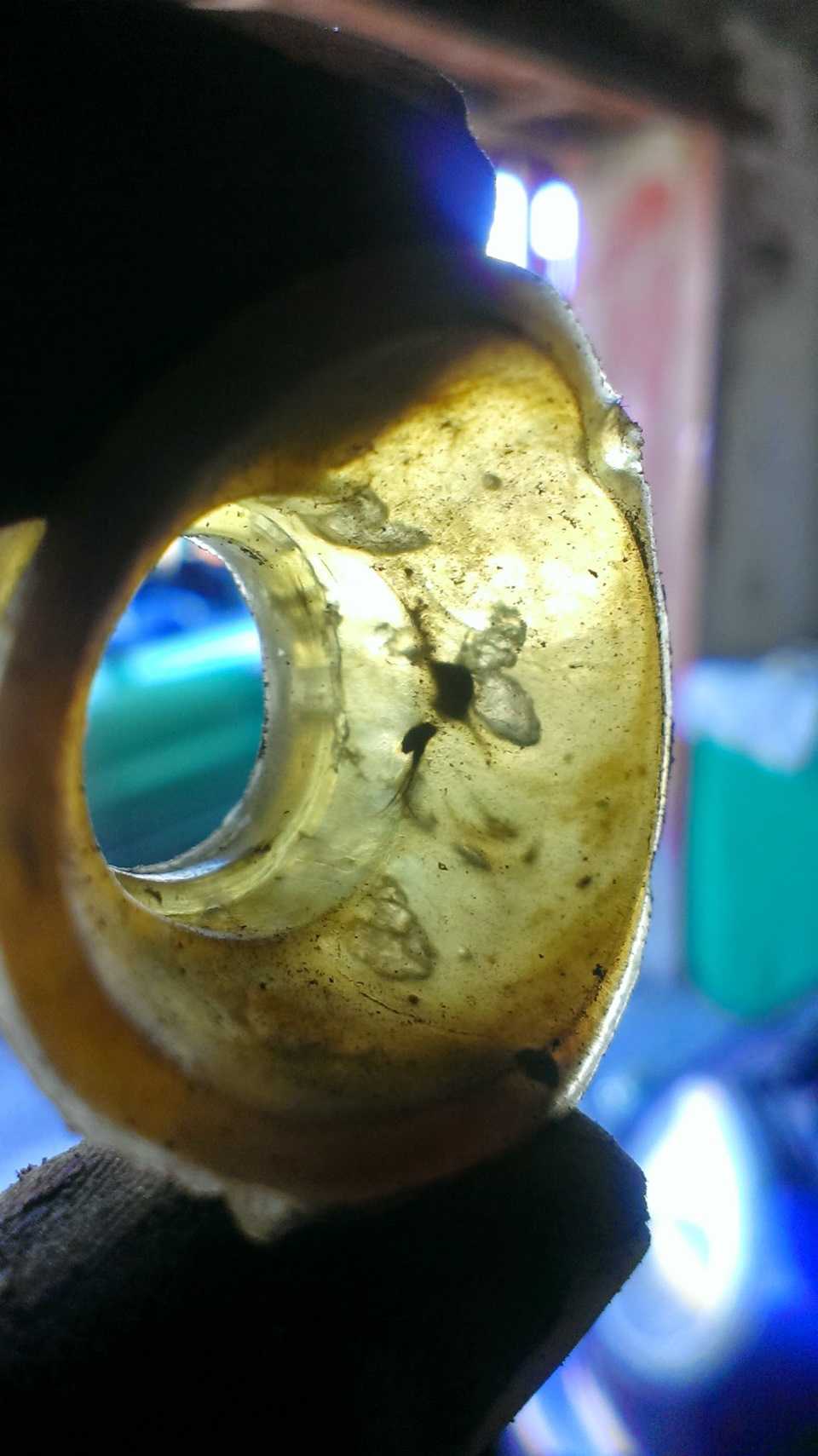

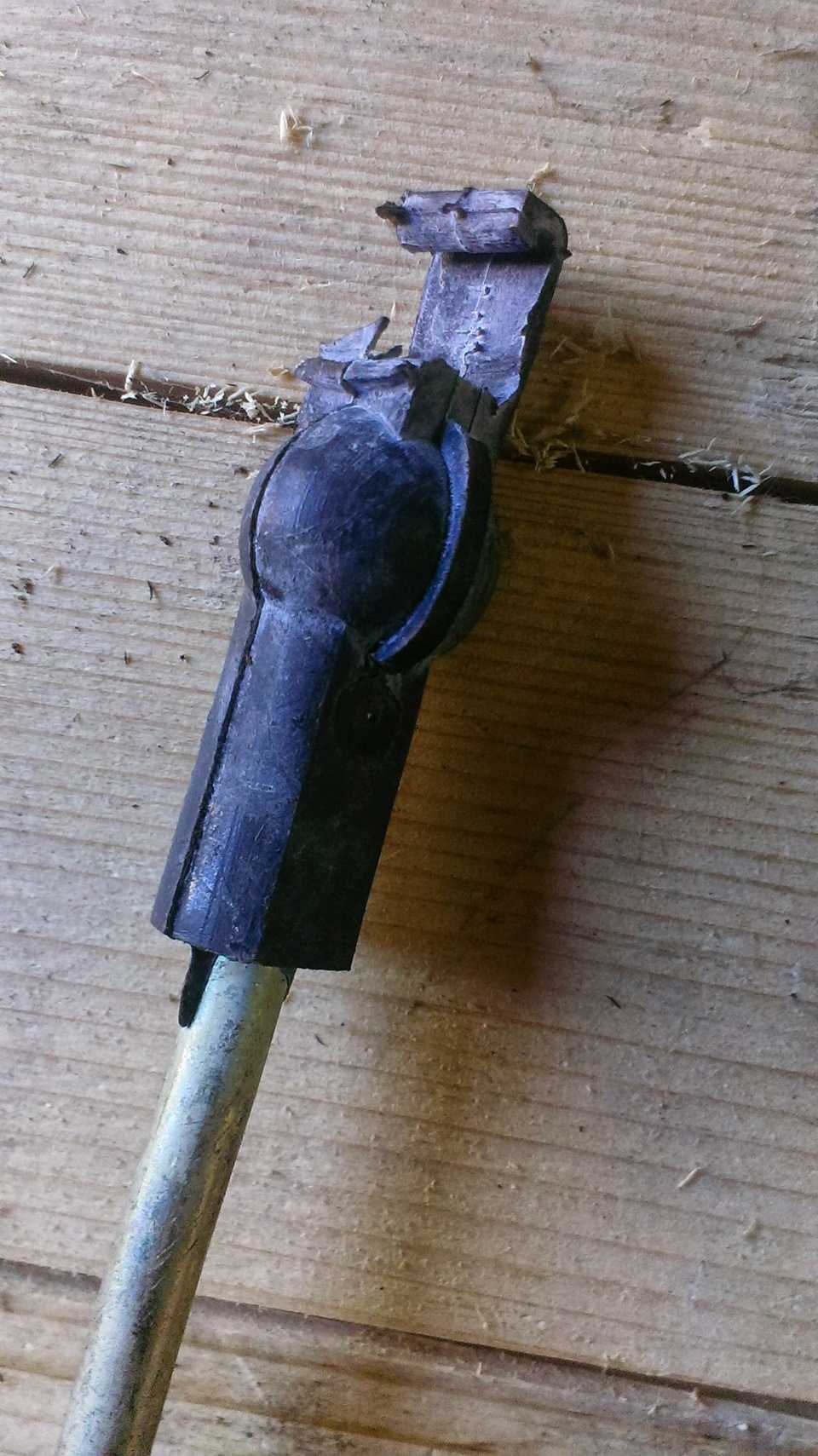

Качество деталей, качество литья.

и самое главное — МУХА, в пыльнике !

Это просто аут, у меня нет слов просто. А маты тут писать нельзя.

Тогда Олег поехал еще за одним ремкомплектом, только в другой магазин. От-туда уже привез комплект в похожей упаковке, но в совершенно другом качестве и в большей комплектации, стоимостью в 26 гривен у меня всё еще нет слов.

На фото видно разницу между тем что купили сначала и этим.

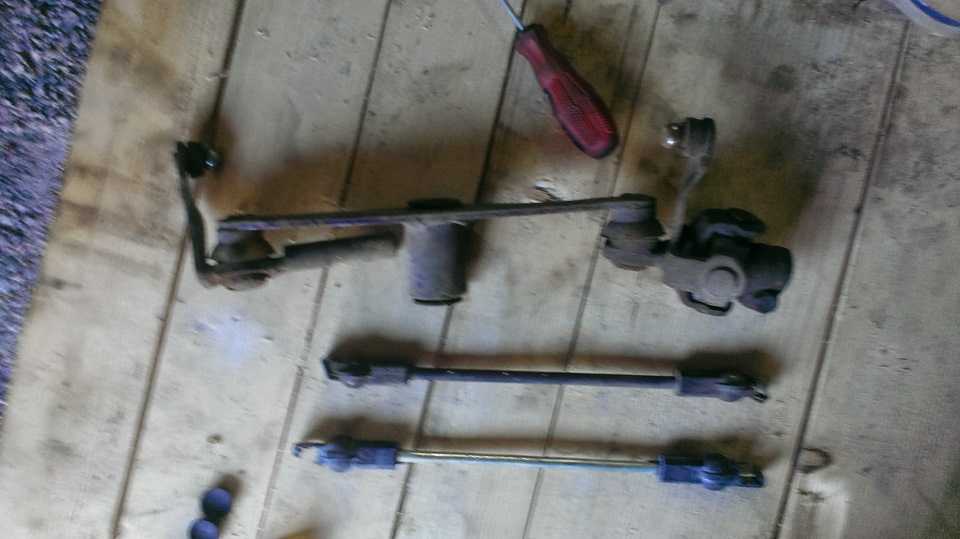

Далее была сборка и разборка кулисы и установка ее на машину. Ну и понятное дело регулировка и тест-драйв. Что могу сказать однозначно — это того стоит, правда не знаю, сколько этот, с позволения сказать, ремкомплект проходит.

Еще купил такую фигню, вместо корректора, не знаю зачем, но купил))

Ну и окончание вечера как всегда, на старом месте))
