Ремонт и замена контактной группы замка зажигания дэу нексия, как проверить на неполадки

В ходе ремонта понадобятся:

плоская, крестовая отвертки;
прямая тонкая спица или толстая игла;
гаечные ключи 10мм, 12мм.

Демонтаж

Сперва требуется снятие старого замка, чтобы установить технически-исправный. Это делается в несколько этапов:

Работу начните со съема клеммы с аккумулятора, используя ключ на десять. Крестовой отверткой откручиваются винты крепления кожуха рулевой колонки. Для доступа к верхним винтам поворачивайте руль. Рулевое колесо можете снять вовсе, но это не обязательно.
После снятия подрулевой облицовки открывается доступ к нужному нам электромеханизму. До того, как снять замок зажигания на Дэу Нексия, следует отключить от него контактную группу. Воспользовавшись крестовой отверткой, открутите крепящий винт, максимально аккуратно удалите контактную группу, которая выглядит, как два небольших кольца.
Произведите демонтаж личинки: открутите крепящие болты с замка при помощи отвертки, сбейте его несильными ударами.
При разборе конструкции необходимо проверить состояние контактной группы, поскольку причина неисправности может оказаться в ней. В таком случае проведите замену элемента.

Когда неисправный механизм снят, приступайте к установке нового.

Монтаж

Установив причину поломки, отправляйтесь по магазинам. Помните: для автомашин разных годов выпуска либо собранных в разных странах, предусмотрены определенные варианты замков. Рекомендуем использовать Вин-номер с целью определения типа механизма. Не забудьте приобрести новые винты для закрепления элементов, поскольку они являются несъемными.

Чтобы вставить новый замок на автомобиле Daewoo Nexia, придется совершить ряд действий, как при демонтаже, но с обратной последовательностью.

Устанавливаем замок на посадочное место, надежно фиксируем болты.
Контактную группу с помощью винта подключаем к замку.
Закрепляем подрулевую обшивку. Доступ к верхним отверстиям крепежных винтов возможен при прокручивании руля.
Прикручиваем аккумуляторную клемму.

Резюме

До того, как поменять замок зажигания на Дэу Нексия, стоит учесть, что могут возникнуть некоторые неудобства. Невозможно одним и тем же ключом запустить двигатель и открыть двери либо багажник. Старый будет выполнять функцию открытия дверей, багажника, а новым будете заводить автомобиль. Если вы не готовы пользоваться двумя разными ключами, то стоит поменять все замочные механизмы сразу. Это тоже реально сделать без постороннего вмешательства потому, что остальные замки демонтировать легче.

Вариант замены секрета нового замка подходит не всегда. Для выполнения нужна аккуратность, возможно, технические знания: велика вероятность, что в процессе демонтажа повредится пластиковое декоративное кольцо, поцарапается металлическое защитное кольцо, фиксирующие личинку в конструкции.

Процедура проводится так:

Вставляется ключ в замочную скважину, поворачивается по ходу разблокировки, вдавливается в отверстие проволокой или спицей. Когда личинка выйдет на 5мм, извлеките ее подручными средствами. Если перепутать секреты, электромеханизм работать перестанет.
В самой личинке есть шплинт, фиксируемый пружинкой. Чтобы его вытащить, нужно надавить, ключом повернуть в сторону зажигания. Шплинт освобождается от фиксаторов, вылетает, так как на него действует пружина.
Теперь имеется возможность настроить секрет в соответствии со старым замком.

На автомобиле Daewoo Nexia ключ от замка зажигания открывает двери и багажник. Соответственно при замене механизма данная функция будет утеряна. Водителю придется пользоваться двумя ключами, что не слишком удобно и нередко приводит к путанице. Проблема решается двумя способами:

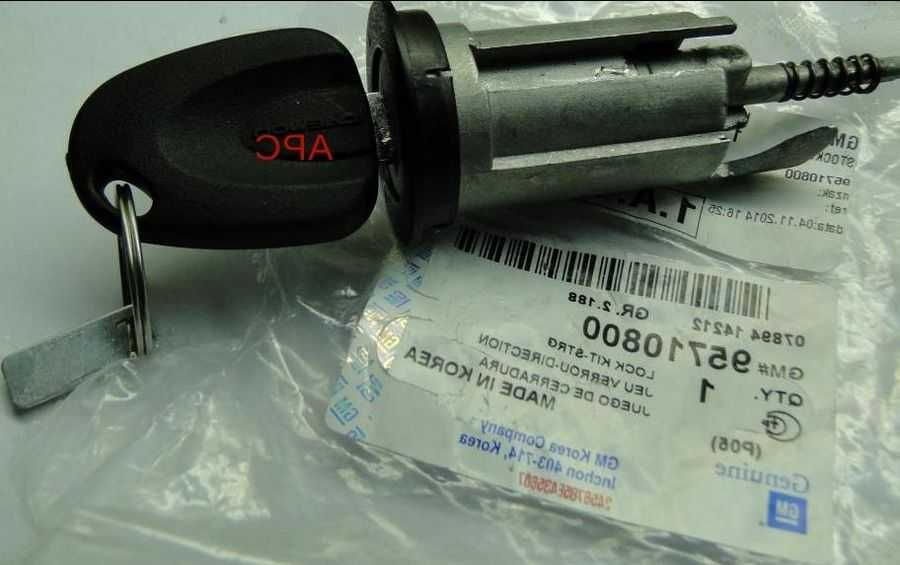

Приобретением нового комплекта личинок для замка зажигания, дверей и багажники и установкой их на место прежних.
Заменой поврежденного сердечника (плага) замка новым с сохранением старого механизма секретности.

Второй вариант возможен, если удастся приобрести оригинальные запчасти, личинки китайского производства не входят в корпус, и подогнать их не получится. Последовательность действий по замене замка зажигания:

Вставляем ключ и поворачиваем его до упора по часовой стрелке.
При помощи подходящей по размеру отвертки, спицы или куска проволоки утапливаем фиксатор, это позволит личинке выйти из корпуса примерно на 5 мм

При выполнении данного действия следует быть осторожным, чтобы подпружиненная деталь не «вылетела» из гнезда и не потерялась.
Сердечник с механизмом секретности с особой осторожностью извлекаем из корпуса.
Описанным способом разбираем новую личинку.

Как поменять замок зажигания на Дэу Нексия: фото и видео

Daewoo Nexia — Замена контактной группы и замка зажигания

Как заменить контактную группу на замке зажигания Если обнаружена неисправность контактной группы, то работы по ее замене не потребуют снятия замка зажигания в сборе.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.

Он будет заключаться во взаимозаменяемости секретов между старой и новой личинкой замка зажигания. Если секреты новой личинки будут отличаться по размеру, то вам придется заменить ее одним из способов, описанных ранее.

Контактная группа замка зажигания Нексия. Контактная часть и причины выхода из строя.

Меняйте каждый секрет по очереди и смотрите, не перепутайте месторасположения каждого из них, при неправильном положении хотя бы одного, ключ личинки уже не провернется. Если секреты новой личинки будут отличаться по размеру, то вам придется заменить ее одним из способов, описанных ранее.

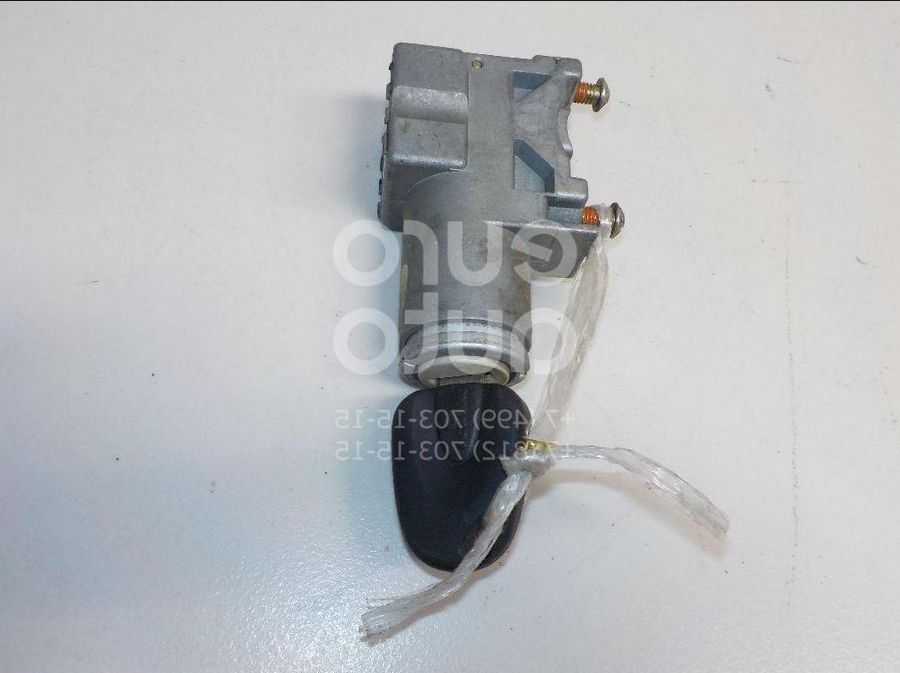

Как самостоятельно заменить замок зажигания в сборе Местом установки замка зажигания является рулевая колонка, крепится он на два болта, для его замены потребуется снятие колонки, а болты придется высверлить.

Пригодится молоток и зубило. Снимите с машины рулевую колонку. Выкрутите болт, крепящий выключатель, наносите молотком удары по зубилу по касательной в направлении обратном ходу часовой стрелки. По аналогии выкрутите второй болт и извлеките корпус замка зажигания в сборе.

Новый замок установите в обратной последовательности, болты потребуются новые, моментом их затяжки будет до срезания головки. Откручиваем головкой на 12 передние крепления рулевой колонки. Теперь можно добраться до болтов фиксации замка. Чтобы их выкрутить, необходимо тонким зубилом и молотком заставить болты прокручиваться против часовой стрелки.

Как только их тело появится на достаточную высоту, полностью выкручиваем их плоскогубцами. Снимаем старый замок зажигания в сборе.

Второй признак поломки — это неработающая штатная магнитола. Работоспособность определяется по внешнему виду пластмассового корпуса и наличию нагара на контактах внутри группы. Чтобы добраться до детали, достаточно вооружиться крестообразной и прямой отвёртками.

Снимаем пластик под рулём, он крепится винтами. Такая неприятность может случиться с вами в дороге и быть абсолютно непредсказуема, т. Конструкционные особенности замка зажигания автомобиля Daewoo Nexia Заводом-изготовителем компании Daewoo предусмотрена установка на модели Nexia замка зажигания или выключателя, который характеризуется как механическое запорное устройство с электрической контактной группой. Местом его расположения обозначено низ колонки под рулевым колесом.

Особенности работы стартера на автомобилях Дэу

На автомобилях Дэу, в том числе моделей Матиз и Ланос, стартер выполняет достаточно важную функцию. В частности, когда водитель проворачивает ключ в замке, аккумулятор начинает передавать напряжение устройству. Стартер крутит в тот момент, когда на него начинает воздействовать магнит, в результате чего он начинает соединяться с силовым агрегатом. Мотор запускается в результате воспламенения топливо-воздушной смеси.

Если вы посмотрите на стартер Дэу Матиз или любой другой модели авто, то увидите, что он визуально выглядит как четырехполюсный электромотор. Сам узел совмещен с планетарным механизмом, а также электромагнитным двухобмоточным реле.

Взаимодействие деталей между собой

Как сказано выше, при повороте ключа зажигания на автомобиле, то есть когда ключ переходит в третье положение, от АКБ поступает напряжение на тяговое реле. Реле оснащено так называемым якорем, который осуществляет перемещение рычага привода. В результате шестеренка муфты попадает в зацепление с зубчатым элементом маховика силового агрегата. В данный момент якорь также осуществляется замыкание силовых контактов и электромотор узла начинает передавать заряд и АКБ. Далее ротор устройства будет проворачивать коленчатый вал мотора через плацентарный редуктор.

Разумеется, для нормальной работы узел не должен иметь слишком высокую частоту, поскольку это может привести к его поломке. После того, как осуществляется запуск, когда частота оборотов у шестеренки будет выше, происходит разблокировка, в результате чего в работу вступает муфта свободного хода. Вся эта процедура осуществляется на протяжении десяти секунд. В том случае, если температура воздуха будет отрицательной, узел может функционировать не более пятнадцати секунд (автор видео о ремонте втягивающего реле — Александр Мовчан).

Проверка и возможные способы восстановления

Перед тем как снять контактную группу замка зажигания Daewoo Nexia, необходимо провести проверку. Ее сможет выполнить практически любой автомобилист самостоятельно

В первую очередь внимание нужно уделить внешности пластмассового корпуса. Также не должен быть заметный черный нагар на контактах внутри группы

Добраться к основным кабелям и контактам поможет крестовая и плоская отвертка. Операции выполняются в следующей последовательности:

демонтируем корпусные элементы из пластика, зафиксированные винтами с потайными головками под крестовую отвертку;
удаляем защитный кожух в подрулевой области;
откидываем контакты фишки-разъема от контактной группы;
разъединяем группу плоской отверткой.

В корпус ввинчен небольшой винтик справа. Благодаря ему фиксируется группа контактов в корпусе замка зажигания. Достаточно поддеть ее, чтобы отделить от замка.

По завершении демонтажных операций вынимаем на свет детали и проводим осмотр контактов. При выявлении оплавленных областей потребуется провести замену. Монтаж осуществляется в порядке, обратном разборке.

Внедрение реле

Если же не удалось заметить повреждения во время осмотра, то рекомендуем раскрыть корпус жестким ножом. Возможно, повреждения, из-за которых проявляются негативные факторы, скрыты внутри.

Тонкости ремонта и замены контактной группы замка зажигания на Дэу Нексия

Автомобиль корейского производителя пользуется популярностью среди автолюбителей. Дэу Нексия — удобное и практичное транспортное средство для города. Но, к сожалению, идеальных авто не существует, у каждого есть свои слабые места. В Нексии — это группа контактов в замке включения зажигания. Она часто выходит из строя. В статье рассмотрим, почему горит контактная группа, как произвести ремонт и замену, что предпринять, чтобы деталь не горела в дальнейшем?

1 Как выглядит контактная группа замка зажигания
2 Причины выгорания и симптомы поломки

3 Как проверить и сделать ремонт
4 Устранение причины выгорания

Установка новой контактной группы на переключателе зажигания

Как заменить контактную группу своими руками:

Сначала откройте капот и отключите АКБ.
Затем, как и в случае с личинкой, вам потребуется открутить болты, фиксирующие кожух на руле. Снимите и отложите его в сторону.
Теперь вам потребуется отвертка с плоским лезвием. С ее помощью необходимо отключить заглушку, после чего произвести демонтаж верхнего кожуха на рулевой колонке.
Сделав это, вы сможете снять уплотнительное колечко, которое находится на нижнем кожухе. Прежде чем сделать это, потребуется выкрутить четыре болта.
После этого надо будет отсоединить колодку с проводкой, которая находится на штекере. Сделав это, необходимо установить ключ в ЗЗ после чего повернуть механизм в положение 2.
Выполнив эти действия, нужно будет открутить винт, который фиксирует механизм, после чего с устройства нужно демонтировать контактную группу. Когда группа будет демонтирована, устанавливается новая. Процедура сборки осуществляется в обратном порядке.

Как снять стартер на Дэу Нексия: 8 и 16 клапанов, видео

В зависимости от типа двигателя и года выпуска, на автомобиль Дэу Нексия устанавливали разные элементы электрооборудования. Сегодня разберёмся в тонкостях стартера разных лет выпуска и его демонтаже. Различия довольно существенные, хотя и выглядят стартеры почти однотипно. Тем не менее при замене или ремонте узла эти мелочи необходимо учитывать.

8 клапанов

На 8-клапанные моторы ранних лет выпуска устанавливали стартеры без планетарного редуктора, а следовательно, меньшей мощности.

При хороших погодных условиях разница в работе между двумя стартерами практически не ощущалась, но стоило ударить морозам, как старые стартеры для восьмиклапанников едва справлялись со своей работой.

Их мощность (к примеру, Delta autotechnik A17120) составляла от 0,7 до 0,9 кВт.

16 клапанов

Это сказалось как на крутящем моменте электромотора, так и на его способностях запускать более объёмный двигатель даже в холодную погоду. К примеру, стартеры EAI 11510 уже выдавали 1,4 кВт. Также в продаже можно найти 1,2 кВт-ные узлы с планетарным редуктором фирмы Achim с каталожным номером 96469963 производства Кореи.

В чем разница?

Слева – старый стартер без редуктора, справа – новый стартер с планетарным редуктором.

Визуально от стартеров для 1,5-литрового восьмиклапанного мотора они отличаются наличием шпилек крепления планетарного редуктора. В остальном же процесс демонтажа старого и нового стартеров не отличается, в чем мы сейчас убедимся.

Маленькая хитрость: крепежный болт стартера удобнее отворачивать сверху короткими ключами.

Происходит это следующим образом:

Работу удобнее проводить на смотровой яме или эстакаде. Устанавливаем автомобиль, фиксируем его стояночным тормозом.
В первую очередь, снимаем минусовую клемму от АКБ, тем самым обесточив систему электрооборудования.
Отключаем питание стартера. Для этого головкой на 13 откручиваем гайку крепления плюсовой клеммы на стартере.
Откручиваем крепежную гайку «плюсового» наконечника.
Снимаем клемму.
Головкой на 10 откручиваем гайки крепления клемм управляющих проводов на втягивающем реле, снимаем провода с клемм.
Отворачиваем гайку «управляющего» провода.
Теперь отключаем провод массы стартера. Он прикручен к верхней шпильке крепления стартера к картеру сцепления и для этого используем головку на 13 с воротком-удлинителем.Снизу гайку наконечника «массы» почти не видно.Откручивать легче сверху коротким ключом на 13.
Откручиваем два болта крепления стартера к картеру сцепления.
Откручиваем нижний болт крепления стартера.
Вынимаем стартер из посадочного места.
После снятия стартера заодно проверяем состояние зубцов маховика.

Заключение

Проводим диагностику, замену или ремонт стартера, устанавливаем узел на место в обратном порядке. Удачной всем работы и запуска двигателя с полуоборота.

Перед установкой зачищаем клеммы.Смазываем наконечники литолом от коррозии.

Особенности замка зажигания Nexia и Matiz: теоретическая часть

Прежде чем снять, произвести ремонт или поменять замок зажигания на Matiz или Nexia, ознакомьтесь с возможным перечнем причин и признаков поломки устройства.

Причины неисправности

Перегрузка ЗЗ одна из самых часто встречаемых причин. Перегрузка случается из-за установки дополнительных устройств и девайсов, которые потребляют высокую мощность. Проблема проявляется в результате того, что через контактную группу проходит высокое напряжение, для которого она не приспособлена. Механизм может сильно греться и в конечном итоге он попросту выйдет из строя.
Заводской брак. Если стартерный контакт ЗЗ выполнен некачественно, долго такое устройство не проработает.
Попадание влаги внутрь конструкции. Разумеется, по такой причине узел не может замокнуть, но, тем не менее, попадание влаги внутрь устройства губительно влияет на его функциональность.
Замыкание в электрической составляющей авто. Такая проблема случается нечасто, но если ток высокой мощности повредит контакты механизма, это приведет к его поломке.
Со временем в механизме могут износиться контактные дорожки либо сама группа. Это нормально, поскольку износ характерен для любого автомобильного механизма. Из-за износа на металлических компонентах конструкции будут появляться борозды.
Механическое повреждение или облом контактов, а также прочих компонентов группы. Отремонтировать такой ЗЗ не получится, единственным оптимальным вариантом будет его замена.

Признаки выхода из строя

Теперь вкратце о признаках:

Отказываются работать сразу несколько приборов, которые, как может показаться на первый взгляд, никак не связаны друг с другом. Внутри механизма к каждому контакту подключается один или несколько потребителей напряжения. Например, это оптика, поворотные огни, аудиосистема, видеорегистраторы, парктроники, свет в салоне и т.д. Если один из контактов изнашивается, он больше не сможет питать оборудование, подключенное к нему.
Неработоспособность стартерного узла. Если вы пытаетесь запустить двигатель при неработающем стартере, то не услышите щелчка реле. При отсутствии щелчка можно сделать вывод о том, что через личинку устройства не проходит напряжение.
Если часть оборудования не работает, но потом резко активируется, если водитель шевелит ключом в замке (автор видео о самостоятельной замене механизма канал CarDan Tv).

Как снять стартер на Дэу Нексия? Замена бендикса и втягивающего реле

Срок службы стартера Daewoo Nexia составляет в районе 100 000 (км) пробега.Стоит обратить внимание, что регламент ТО Daewoo Nexia предусматривает ремонт стартерного узла заменой изношенного стартера на полностью новый аналог. Но цена простейшего стартера находится на отметке 50$

И для многих водителей другого выхода не остается кроме как проводить узловой ремонт стартера.

Слабыми местами стартерного узла Дэу Нексия являются бендикс (приводная шестерня) и втягивающее реле. Рассмотрим в данном обзоре, как демонтировать стартер и провести замену вышеозвученных комплектующих.

Процесс съема и ремонта стартера

Мастеру не обойтись без эстакады или смотровой ямы. Загоняем машину на яму/эстакаду, глушим транспорт и задействуем рычаг ручного тормоза.
Открываем капот и откидываем минусовую клемму от АКБ.

Заглядываем под машину и откручиваем защиту двигателя (если она предусмотрена).

Находим стартерный узел, от находится на монтажной площадке КПП.

Откручиваем крепеж плюсовой клеммы на стартере и откидываем провод в сторону. Этим самым мы обесточиваем стартерный узел.

Снимаем провода управления втягивающего реле. Нужно открутить гайки (2 шт) и откинуть проводку в сторону.

Отключаем провод массы стартера. Он зафиксирован гайкой на шпильке крепления корпуса стартера к монтажной площадке на КПП.

Откручиваем крепеж корпуса стартера к монтажной площадке на КПП. Стартер удерживает 1 болт и 1 законтрагаенная шпилька.

На данном этапе можно провести и осмотр зубчатого зацепления на маховике.

Узловой ремонт стартера

Стоит обратить внимание, что бендикс и втягивающее реле — это далеко не единственные возможные причины выхода стартера из строя. Стартерный узел еще имеет подверженные износу: щетки, ротор, статор, втулки.Перед ремонтом стартера обязательно и непременно нужно поводить комплексную диагностику стартерного узла

Эту работу сможет качественно осуществить только специалист высокой квалификации, который целенаправленно занимается ремонтом стартеров.

Замена втягивающего и бендикса проводится в следующем порядке:

Снимаем силовой провод втягивающего реле. Он зафиксирован гайкой.

Откручиваем крепеж втягивающего реле. Нужно снять 3 винтика (или на некоторых модификациях 2 болта).

Извлекаем втягивающее реле.

Снимаем наружную крышку стартера. Ее держат 2 стягивающих болта и 1 крепеж с головкой TORX Е5 (Е7). На Нексии 16 клапанов стягивающих болтов нет, вместо них 3 обыкновенные болтика (ими фиксируетсяч корпус планетарного редуктора).

Извлекаем вилку втягивающего реле из бендикса. Вилка зафиксирована штифтом.

Съемником снимаем стопорное колечко.

Просто вынимаем изношенный бендикс и ставим на его место новый.
Проводим сбор узла в обратной последовательности.
При установке втягивающего реле устанавливаем вместо изношенного полностью новое втягивающее.
Ставим стартер на место.
Делаем пробный заезд.

Набор ключей (с головкой TORX Е5 (Е7))

Набор отверток
Съемник стопорных колец
Мультиизмерительный инструмент

Дополнительная инфоромация

На неисправность втягивающего реле намекает отсутствие характерного щелчка, когда ключ зажигания переводится в положение «стартер».О неисправности бендикса может свидетельствовать отсутствие вращения маховика при запуске стартера. Чаще всего обламывается вилка. Но вместе с ней принято менять и бендикс, так как его зубчатое колесо со временем изнашивается, а сам корпус бендикса набивается абразивом.

Новый замок зажигания на ВАЗ 2112 крутит стартер, но двигатель не запускает, подсоединяю провод к постоянному току — запускает. Что делать?

Если после замены контактной группы замка зажигания не происходит коректной работы последнего. Это означает что сборка была произведена в неправильной последовательности.

1 · Хороший ответ

Распиловка проводов отличается, от старого. надо поменять местами. посмотрите по цветам как на старом или приезжайте к нам, поможем. Ровных дорог

Как самостоятельно отключить иммобилайзер на Лада Калина?

Все автопроизводители стремятся обезопасить владельцев и устанавливают всё новые противоугонные системы. Не исключением в этом случае становится и АвтоВАЗ, который практически на весь модельный ряд современных машин устанавливает примитивного охранника – иммобилайзер. Но, с этим он не только может не пустить в автомобиль вора, но и самого хозяина. Поэтому, зачастую на Ладе Калине требуется отключить эту функцию. Как это сделать своими руками, расскажем в этой статье.

1 6 · Хороший ответ

А дело было в свечах)

1 · Хороший ответ

ВАЗ 2110 16 кл. Инжектор. Заглохла с сильными хлопками и больше не заводится. Что делать?

Такое ощущение, что у вас нарушено зажигание и фаза распределение. За них отвечают датчики коленвала и распредвала. Это все, что я могу навскидку сказать. По хорошему надо подключиться, да и вообще контролькой пробежаться по сигналам. И компрессию проверить бы.

Машина приора не реагирует на поворот ключа зажигания. В чем может быть проблема?

Довольно частая проблема, причины которой не всегда связаны с поломкой стартера. Давайте их рассмотрим.

Первая причина: полная разрядка аккумуляторной батареи. Всякое может случиться: забыли выключить габариты или лампочку в салоне. В этом случае достаточно будет зарядить АКБ и попробовать завести машину снова. Также проблема может крыться в недостаточной мощности генератора или недостяточно натянутом ремне ГРМ.

Вторая причина: возможное нарушение в цепи от замка зажигания до реле стартера. В этом случае придется, скорее всего, вызывать мастера.

Третья причина: повреждение механической или электрической части замка зажигания. В этом случае при повороте ключа на приборной панели будут загораться нужные лампочки, но при попытке запустить двигатель стартер не ответит.

Четвертое: возможное замыкание в обмотке стартера.

Пятое: может отказать реле стартера, если таковое есть.

Шестое: неисправность контакта на реле стартера, вследствие чего не доходит питание.

Седьмое: блокировка стартера сигнализацией или иммобилайзером — они могут размыкать цепь зпуска.

Как видите, причин может быть множество, поэтому, чтобы достоверно устранить неисправность, рекомендуется вызвать мастера, если нет возможности отбуксировать авто в шиномонтаж.

Почему не срабатывает стартер при запуске двигателя на нексии

Автомобиль Дэу Нексия часто сталкивается с неисправностью двигателя. Радует то, что любую поломку можно устранить самостоятельно и быстро

Важно правильно искать причины. Интенсивная эксплуатация автомобиля приводит к неисправностям некоторых механизмов и узлов

Если вы не можете завести машину, Дэу Нексия, не крутит стартер или слышны звуки, тогда может потребоваться ремонт. Агрегат отвечает за включение двигателя, и если возникает поломка, автомобиль не может передвигаться. Задачей каждого автомобилиста является постоянный контроль за работой механизмов и узлов, выполнять своевременное техническое обслуживание.

Конструкционные особенности замка зажигания автомобиля Daewoo Nexia

Если нас не смущает, что для дверного и замка багажника у нас будет один ключ, а для замка зажигания второй — тратим рублей и ставим новую личинку на место. Если смущает, придётся менять все личинки и платить в пять раз дороже. Корейская личинка замка зажигания.

Далеко не каждому водителю по душе подобный расклад. В этом случае можно посоветовать купить комплект личинок для зажигания, багажника и дверей, и менять все сразу. Понятно, что такая замена и по времени длиться будет намного дольше, и финансовых затрат потребует более серьезных.

Решив для себя вышеописанную дилемму, приступаем к монтажу новой личинки на Дэу Нексия: Если вы купили качественную личинку, процедура никаких проблем не вызывает.

Сложнее установка идет в тех случаях, когда водитель решил сэкономить и приобрел китайское изделие.
