Ремонт вакуумного переключателя

Для ремонта вакуумного переключателя печки Нексия следует разобрать торпеду со стороны пассажира. Именно там находится блок управления печкой. Сразу необходимо снять консоль с магнитолой и решётки воздуховода, откручивая саморезы сверху и снизу.

Аккуратно вытащив блок управления, следует внимательно его рассмотреть. На блоке необходимо вытащить жёлтый провод, который крепится с помощью креплений белого цвета, и аккуратно вытащить крепление, повернув его по часовой стрелке. Затем следует снять крышку блока, для этого нужно отщёлкнуть 8 защёлок. По центру мы увидим небольшую круглую чёрную крышку, сняв которую увидим пружину и ещё две круглые крышки из пластмассы. Вся проблема в том, что эти две крышки плохо держатся друг на друге, поэтому и не работает вакуумник печки Дэу Нексия. Чтобы эти две крышки не съезжали друг с друга, их нужно приклеить любым клеем, который есть под рукой (клей «Момент», секундный клей или любой другой, который склеивает пластмассу). Блок управления затем нужно собрать и поставить на место в обратном порядке.

Есть ещё вариант ремонта вакуумного переключателя печки Нексия. Для этого также следует разобрать торпеду со стороны пассажира. В моторном отсеке есть распределитель, к которому подходят 2 вакуумные трубки, что создают давление. Если не работает переключение режимов, то, значит, не хватает давления. Элементы переключения режимов управляются вакуумом через три вакуумных блока. На эти блоки подаётся давление, и в результате меняются режимы обдува. Они находятся в торпеде со стороны пассажира. Тот блок, который отвечает за внутреннюю циркуляцию, находится около заслонки, возле вентилятора. Его и надо проверять. Для того чтобы появился режим «стекло-ноги», нужно переделать тяги.

Чтобы сделать режим «салон-стекло», нужно отключить оранжевый шланг и заглушить его место, сам шланг не глушится. Для включения этого режима нужно повернуть переключатель на панели в крайнее левое положение.

Дадим некоторые советы по правильной эксплуатации вакуума печки Нексия:

  1. Если вы на долгое время оставляете автомобиль на стоянке, то регулятор обдува направляйте на лобовое стекло.
  2. В зимнее время включать печку (крутить регулятор на панели) лучше после того, как хорошо прогреете автомобиль.

Ремонт вакуумного переключателя

Для ремонта вакуумного переключателя печки Нексия следует разобрать торпеду со стороны пассажира. Именно там находится блок управления печкой. Сразу необходимо снять консоль с магнитолой и решётки воздуховода, откручивая саморезы сверху и снизу.

Аккуратно вытащив блок управления, следует внимательно его рассмотреть. На блоке необходимо вытащить жёлтый провод, который крепится с помощью креплений белого цвета, и аккуратно вытащить крепление, повернув его по часовой стрелке. Затем следует снять крышку блока, для этого нужно отщёлкнуть 8 защёлок. По центру мы увидим небольшую круглую чёрную крышку, сняв которую увидим пружину и ещё две круглые крышки из пластмассы. Вся проблема в том, что эти две крышки плохо держатся друг на друге, поэтому и не работает вакуумник печки Дэу Нексия. Чтобы эти две крышки не съезжали друг с друга, их нужно приклеить любым клеем, который есть под рукой (клей «Момент», секундный клей или любой другой, который склеивает пластмассу). Блок управления затем нужно собрать и поставить на место в обратном порядке.

Есть ещё вариант ремонта вакуумного переключателя печки Нексия. Для этого также следует разобрать торпеду со стороны пассажира. В моторном отсеке есть распределитель, к которому подходят 2 вакуумные трубки, что создают давление. Если не работает переключение режимов, то, значит, не хватает давления. Элементы переключения режимов управляются вакуумом через три вакуумных блока. На эти блоки подаётся давление, и в результате меняются режимы обдува. Они находятся в торпеде со стороны пассажира. Тот блок, который отвечает за внутреннюю циркуляцию, находится около заслонки, возле вентилятора. Его и надо проверять. Для того чтобы появился режим «стекло-ноги», нужно переделать тяги.

Чтобы сделать режим «салон-стекло», нужно отключить оранжевый шланг и заглушить его место, сам шланг не глушится. Для включения этого режима нужно повернуть переключатель на панели в крайнее левое положение.

Дадим некоторые советы по правильной эксплуатации вакуума печки Нексия:

  1. Если вы на долгое время оставляете автомобиль на стоянке, то регулятор обдува направляйте на лобовое стекло.
  2. В зимнее время включать печку (крутить регулятор на панели) лучше после того, как хорошо прогреете автомобиль.

Решение проблемы

Для того чтобы можно было исключить эту проблему, придумали весьма оригинальный способ. Его суть заключается в том, чтобы вернуть слив с обратки на заслонке дроссельного типа в патрубок. До этого слив поступал сразу же в сам бачок. Для того чтобы отремонтировать печку, потребуется тройник. Его можно сделать самостоятельно или найти необходимый тройник можно и в торговой сети, где предлагается большой выбор изделий сантехники.

В этом случае необходимо будет приобрести такие элементы:

  1. Один тройник.
  2. Два штуцера диаметром 20 мм.
  3. Один штуцер диаметром 10 мм.

Теперь производится сборка деталей с применением прокладок. Далее патрубки надевают непосредственно на штуцеры. После этого производят обжим деталей с применением хомутов.

Технология проведения работ состоит в следующем:

  1. Производим обрезку патрубка в обратке обогрева заслонки дроссельного типа. Имеется в виду тот, который непосредственно подводится с верхней части бачка расширения. Надо выдержать расстояние в 5 или 6 см от поверхности бачка.
  2. Теперь со стороны бачка расширительного типа этот патрубок необходимо заглушить. Для этого в шланг можно вставить кусочек прута или болт, совпадающий по размеру с его внутренним диаметром.
  3. Производим обжимание при помощи хомута этого патрубка. Для этого рекомендуется обматывать болт специальной ФУМ-лентой.
  4. Производим разрезание патрубка, который идёт с нижней части бачка расширительного типа. Разрез производим на его вертикальном участке по отношению к горизонту.
  5. В месте, где произведён разрез, проводим укорачивание патрубка на 3 см. Это надо для того, чтобы можно было поставить туда тройник.
  6. Теперь в оба конца патрубка, которые получились после его разрезания, вставляем подобранный тройник.
  7. На штуцер тройника, который остался свободным, следует надеть патрубок обратки, идущий от заслонки дроссельного типа. Напоминаем, что ранее его подсоединяли в верхнюю часть бачка расширения.
  8. Все штуцеры теперь обжимаем при помощи подготовленных хомутов.

Как поменять патрубки печки местами на Нексии? Их менять лучше на двигателе, чем на радиаторе. В итоге подача и обратка на радиаторе поменяются местами. Меняя патрубки, вы можете намного улучшить работу печки.

Теперь вы знаете, как поменять местами патрубки на печке Дэу Нексия.

Альтернативный способ ремонта

Произвести доработку системы отопления в автомобиле Дэу Нексия можно и без установки тройника. Необходимо подготовить свой небольшой кусочек тормозной трубки от Жигулей восьмой модели и произвести замену. Его длина должна составлять примерно 40 см.

  1. Согнуть трубку по контуру расширителя.
  2. Снять патрубок обратки с заслонки дроссельного типа.
  3. Один из концов подготовленной трубки вставить в этот бачок.
  4. Другой конец поменянной трубки соединяем с патрубком на обратке заслонки.
  5. Все соединения зажимаем при помощи хомутов.

Развоздушивание системы

После проведения всех работ следует выгнать воздух из системы. Для этого надо выполнить следующие действия:

  1. Располагаем машину на наклонной плоскости так, чтобы зад её был ниже переда.
  2. Заводим автомобиль и ставим его на ручной тормоз.
  3. Под открытым капотом демонтируем крышку бачка.
  4. Наполняем расширительную ёмкость до максимального уровня.
  5. Наращиваем до 3000 обороты при помощи тросика. При этом другой рукой производим прокачку патрубка, который подходит к самой печке.
  6. Следим за уровнем жидкости в бачке. При её уменьшении производим наполнение его до максимальной отметки.
  7. Проводить такие действия надо до тех пор, пока уровень в бачке будет находиться в одном и том же состоянии.

После того как все ремонтные работы окончены, перед началом поездки проводим контроль уровня жидкости в бачке. Если необходимо, то дополняем его до нужного значения. В ситуации, когда эти процедуры не приносят желаемого результата, производим замену печки Дэу Нексия.

Принцип работы системы отопления «Дэу Нексии»

Система обогрева в автомобиле устроена следующим образом. Двигатель машины в процессе работы нагревается. Для его охлаждения используется антифриз, заливаемый в охлаждающую рубашку мотора. Эта жидкость нагревается вместе с мотором, а нагревшись, уходит в главный радиатор автомобиля. Оттуда по системе патрубков горячий антифриз поступает в малый радиатор печки, обдуваемый небольшим вентилятором. Тепло оттуда через специальные воздуховоды поступает в салон и обогревает его. В задних дверях автомобиля находятся вытяжные отверстия, необходимые для вентиляции салона. Через них избыточное тепло уходит наружу.

Схема основных элементов системы отопления на «Дэу Нексии»

Здесь же следует отметить одну особенность отопительной системы «Дэу Нексии»: она может работать независимо от кондиционера. Такие конструктивные решения на легковых автомобилях встречаются довольно редко. Отопитель «Дэу Нексии» не только обогревает салон, но и предотвращает обмерзание стёкол, причём работать он может вместе с кондиционером. Эта особенность пригодится, если водитель пожелает снизить температуру воздуха в салоне на несколько градусов без выключения печки.

Двигатель отопителя

Электродвигатель отопителя установлен за печным радиатором. Этот компактный моторчик вращает пластиковую крыльчатку, создавая непрерывный поток воздуха, проходящий через радиаторные трубки. Корпус двигателя — металлический, внутри расположен ротор с медной обмоткой и центральным валом на шарикоподшипниках.

Корпус электродвигателя печки на «Нексии» выполнен из инструментальной стали

К ротору плотно прилегают металлографитные щётки, снимающие электрический заряд. Номер двигателя по каталогу — 6841SB566905. Он совместим с другими автомобилями «Дэу» (например, с «Дэу Эсперо»). Стоимость — от 5000 рублей.

Вакуумный переключатель отопителя

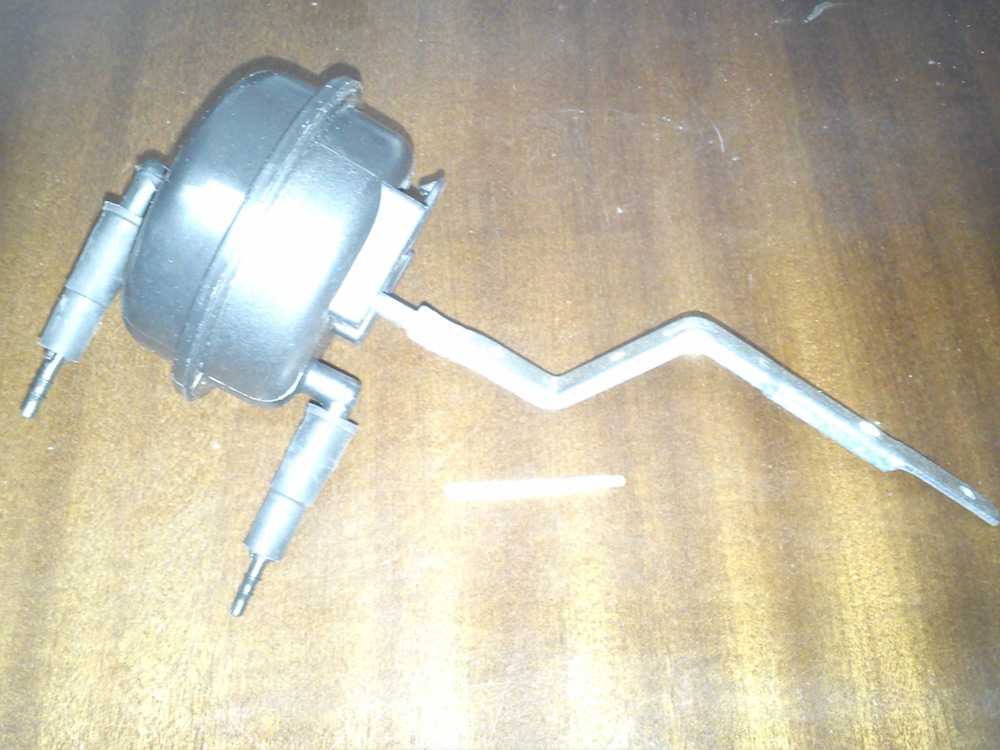

Вакуумный переключатель печки на автомобиле «Дэу Нексия» расположен за бардачком. Именно это устройство отвечает за открытие и закрытие внешней воздухозаборной заслонки и заслонок рециркуляции тёплого воздуха в салоне.

Заслонки на «Дэу Нексии» открываются с помощью вакуумного переключателя

Управляется с помощью кнопок, расположенных на контрольном блоке отопителя. Номер устройства по каталогу — ER200347893. Стоимость вакуумного переключателя в фирменных магазинах «Дэу» — от 600 рублей.

Расположение предохранителя отопителя

Предохранительный блок «Дэу Нексии» находится под приборной панелью, над педалями газа и сцепления.

Печной предохранитель «Нексии» находится в правом нижнем углу блока: он зелёного цвета

Он закрыт пластиковой крышкой, на которой имеется наклейка со схемой расположения всех предохранителей и реле.

Предохранительный блок «Нексии» расположен над педалями и закрыт пластиковой крышкой

Предохранитель, отвечающий за отопитель, находится в правом нижнем углу блока и обозначается как F19.

Предохранитель, отвечающий за печку «Дэу Нексии», обозначен маркировкой F19

В том же блоке имеется реле печного вентилятора, используемое в ситуациях, когда моторчик печки работает на низких оборотах.

Что делать, если печка в машине плохо греет

Если печка в машине греет плохо или не работает совсем, то сначала нужно определить причину неисправности, а затем её устранить. Больше всего проблемы с автомобильной печкой проявляются следующим образом:

  • Печка в машине плохо греет;
  • Печка в машине дует холодным воздухом;
  • Печка в машине то работает, то нет (дует то холодным, то горячим воздухом);
  • Воздух из печки в машине достаточно горячий, но дует слабо;
  • Не работает печка в машине (не включается).

В таблице ниже мы объединили возможные причины неправильной работы системы отопления салона автомобиля, описали, как они могут повлиять на работу печки, и перечислили способы их устранения.

Возможная причина неисправности печки Симптомы проявления неисправности Способы устранения
Воздух в системе отопления салона и охлаждения двигателя

1. Печка плохо греет; 2. Печка дует холодным воздухом; 3. Печка дует то холодным, то горячим воздухом.

1. Удалить воздух из системы (простой способ здесь); 2. Если воздух не удаляется или появляется снова – проверить не пробита ли прокладка ГБЦ.

Термостат заклинил в открытом положении Проверить термостат, при обнаружении неисправности – заменить на новый.
Забит радиатор печки

1. Печка плохо греет; 2. Печка дует холодным воздухом.

1. Поверхность радиатора пропылесосить; 2. Промыть систему охлаждения двигателя; 3. Если ничего не помогло — заменить радиатор.
Проблемы с краном отопителя или рычагами управления воздушными заслонками

1. Проверить, не соскочил ли тросик с рычагов управления заслонками или крана отопителя; 2. Если неисправен кран отопителя, то его необходимо заменить.

Забит салонный фильтр 1. Воздух из печки достаточно горячий, но дует слабо. Заменить салонный фильтр.
Вентилятор плохо дует Обратиться к специалисту (автоэлектрику) для определения причин неисправности и их устранения.
Вентилятор не включается

1. Печка в машине не работает (не включается); 2. Воздух из печки достаточно горячий, но дует слабо и только на высокой скорости.

Проблемы с блоком управления печкой

1. Печка плохо греет; 2. Печка дует холодным воздухом; 3. Печка дует то холодным, то горячим воздухом; 4. Печка не работает (не включается).

Если печь нагревает салон до 16 градусов снизу и до 10 градусов сверху при сильном морозе снаружи, то ее можно считать исправной. Но во избежание нежелательных проблем и для хорошего прогревания автомобиля рекомендуется своевременно принимать профилактические меры для корректной работы отопителя. Следует помнить о том, что чем больше срок службы авто, тем больше внимания требует его система отопления.

Доработка печки автомобиля «Дэу Нексия»

Народные умельцы придумали схему, которая делает работу печки более эффективной. Она предполагает возвращение антифриза из радиатора не в расширительный бачок, а в его патрубок. Это, в свою очередь, позволяет более эффективно использовать тепло антифриза для отопления салона.

Для реализации этой схемы потребуется тройник для распределения антифриза. Его можно подобрать в автомагазине или собрать самостоятельно из сантехнических элементов. Алгоритм установки тройника следующий:

  1. Отрезать патрубок возврата антифриза, находящийся в верхней части расширительного бачка, на расстоянии 6 см от самого бачка.

    Обратный патрубок отрезается на расстоянии 6 см от бачка

  2. Вставить заглушку в патрубок, чтобы исключить вытекание жидкости. В качестве заглушки можно использовать болт подходящего размера, закреплённый в шланге хомутом. Для надёжности соединения можно использовать ФУМ-ленту.

    Чтобы антифриз не вытекал, в патрубок вставляется заглушка

  3. С обеих сторон немного надрезать патрубок, идущий к нижнему штуцеру бачка. При этом потребуется укоротить шланг на 4 см.
  4. Надеть на этот патрубок тройник.

    Для повышения эффективности печки в систему врезается тройник

  5. Подсоединить к ройнику шланг обратной подачи.
  6. Все штуцера и места соединений обжать хомутами.
