Замена теплообменника отопителя
В «Дэу Нексии» нет необходимости в частой замене радиатора. Это придётся делать лишь при его поломке либо при желании получить более качественное отопление салона. Выработка изделия, как правило, происходит через 6–8 лет интенсивной эксплуатации машины.
Замена компонента потребуется в следующих случаях:
- Повреждение изделия, которое проявляется в подтекании ОЖ.
- Недостаточный прогрев салона включённой печкой.
Повреждённый компонент необходимо заменить
Расположение компонента
Радиатор отопителя в автомобиле расположен приблизительно по центру салона, за передней панелью (торпедой), в том её месте, где находятся кнопки по управлению вентилятором и температурой в салоне авто. Корпус радиатора печки практически соприкасается с перегородкой отсека силового агрегата.
Отопительный радиатор в автомобиле «Дэу Нексия» расположен за передней панелью управления
Мероприятия по демонтажу радиатора проводятся со стороны моторного отсека, что является наиболее удобным вариантом при его замене. Расположение компонента позволяет произвести эти работы самостоятельно с использованием эстакады или смотровой ямы.
Выполнение съёма детали из салона автомобиля предполагает более трудоёмкие этапы, связанные с демонтажом центральной панели, рулевого колеса и других элементов.
Демонтаж радиатора печки самостоятельно
Порядок действий при этом следующий:
- Необходимо демонтировать напольную центральную консоль для получения удобного доступа к корпусу радиатора.
Напольная консоль для удобства доступа к печке снимается
Отсоединение шлангов от расширительного бачка и радиатора
Входное/выходное отверстия в радиаторе блокируются для предотвращения протекания охлаждающей жидкости
Извлечение радиатора производится осторожно, для исключения повреждения его кожуха
Установка нового отопительного радиатора
Монтаж исправного радиатора от печки может быть осложнён лишь подключением шлангов на его патрубки.
Сборка печки производится в такой последовательности:
- Выполняется обязательная замена всех уплотнительных прокладок патрубков для обеспечения герметичности системы.
- Новый исправный радиатор вставляется кожух.
Радиатор отопления снабжён двумя патрубками — подачей и отводом ОЖ
Присоединение всех шлангов к радиатору отопителя
Слитую ОЖ можно залить и повторно, но лишь при условии, если она чистая и в ней отсутствуют какие-либо осадочные отложения
Демонтаж печки
Откручиваем крепеж печки. 4 гайки.
Заглядываем под капот и снимаем патрубки радиатора печки(ввод + вывод). Они зафиксированы хомутами.
Извлекаем печь. Ее можно доставать без вентиляционного канала системы фильтрации салонного воздуха.
Снимаем крышку отсека радиатора. Просто тянем панель на себя.
Извлекаем старый радиатор.
- Чистим внутренне рабочее пространство печи от пыли и других засоров.
- Ставим новый радиатор Daewoo Matiz. Закрываем радиаторный отсек крышкой.
- Не забудьте установить новый воздушный фильтр в салон .
- Проводим сбор печки и торпедо в обратной последовательности.
- Заливаем новый антифриз. Как это сделать, можно почитать в тематической статье.
- Делаем пробный заезд.
- Проверяем работу печки.
Замена радиатора печки Матиз, видео
- Daewoo Matiz ЗАМЕНА РАДИАТОРА ПЕЧКИ (отопителя). #АлексейЗахаров. #Авторемонт. Авто — ремонт
- Daewoo Matiz ЗАМЕНА РАДИАТОРА ПЕЧКИ (отопителя). #АлексейЗахаров. #Авторемонт. Авто — ремонт
- Участники онлайн
- Принцип действия отопителя Daewoo Matiz
Выгодным шагом станет замена радиатора печки Матиз.
Как подключить печку Довольно часто людям приходится заниматься подключением электрической печки. Шнур просуньте через нижний проем.
Заметьте, что кран печки при заправке должен быть открытым, чтобы радиатор заполнился жидкостью. Теперь можно снять весь блок и разобраться с неисправностью. Стоит сменить датчик уровня.
Для обратной установки проделываем все вышеназванные действия в противоположной последовательности. Также, для большего удобства, не лишним будет снять и вентилятор отопителя, что мы уже успели рассмотреть.
Причины выхода из строя отопителя
Практика эксплуатации Лада Калина говорит о том, что добираться до радиатора отопителя бывает нужно по таким причинам:
- Если игнорировать салонный фильтр, не ставить его вообще, то радиатор довольно быстро засоряется пылью. Она постепенно накапливается в сотах радиатора, а после определенного количества грязевого нароста, радиатор перестает отдавать тепло.
- Шлаки и кокс внутри радиатора отопителя. Типичная проблема, а возникает она тогда, когда владелец пользуется некачественной охлаждающей жидкостью или смешивает ее с не дистиллированной водой. В таких случаях промывка системы охлаждения помогает редко, а единственным выходом из этой ситуации становится замена радиатора печки.
- Ослабление крепления калиновского радиатора печки приводит к появлению трещин в местах крепления патрубков. Решить эту проблему без демонтажа радиатора не удается.
Если все же замены радиатора не избежать, то для начала нужно выбрать хороший теплообменник, поскольку его замена будет незабываемой.
Daewoo Matiz #ultras › Logbook › Замена резистора вентилятора системы охлаждения
Пару поездок назад было обнаружено, что при включении вентилятора появился излишний шум и вибрация.Что-то не так, подумал я, и решил проверить свои догадки.Включил диагностический адаптер и программу Torque на планшете и стал смотреть при какой температуре включится вентилятор.И опа — стрелка перевалила за 93 градуса, а вентилятор молчит и включился только при 100 градусах, а это вторая скорость вентилятора. Первая скорость должна включаться при 93 градусах и отвечает за ее работу резистор, который находится под капотом над правым передним колесом.

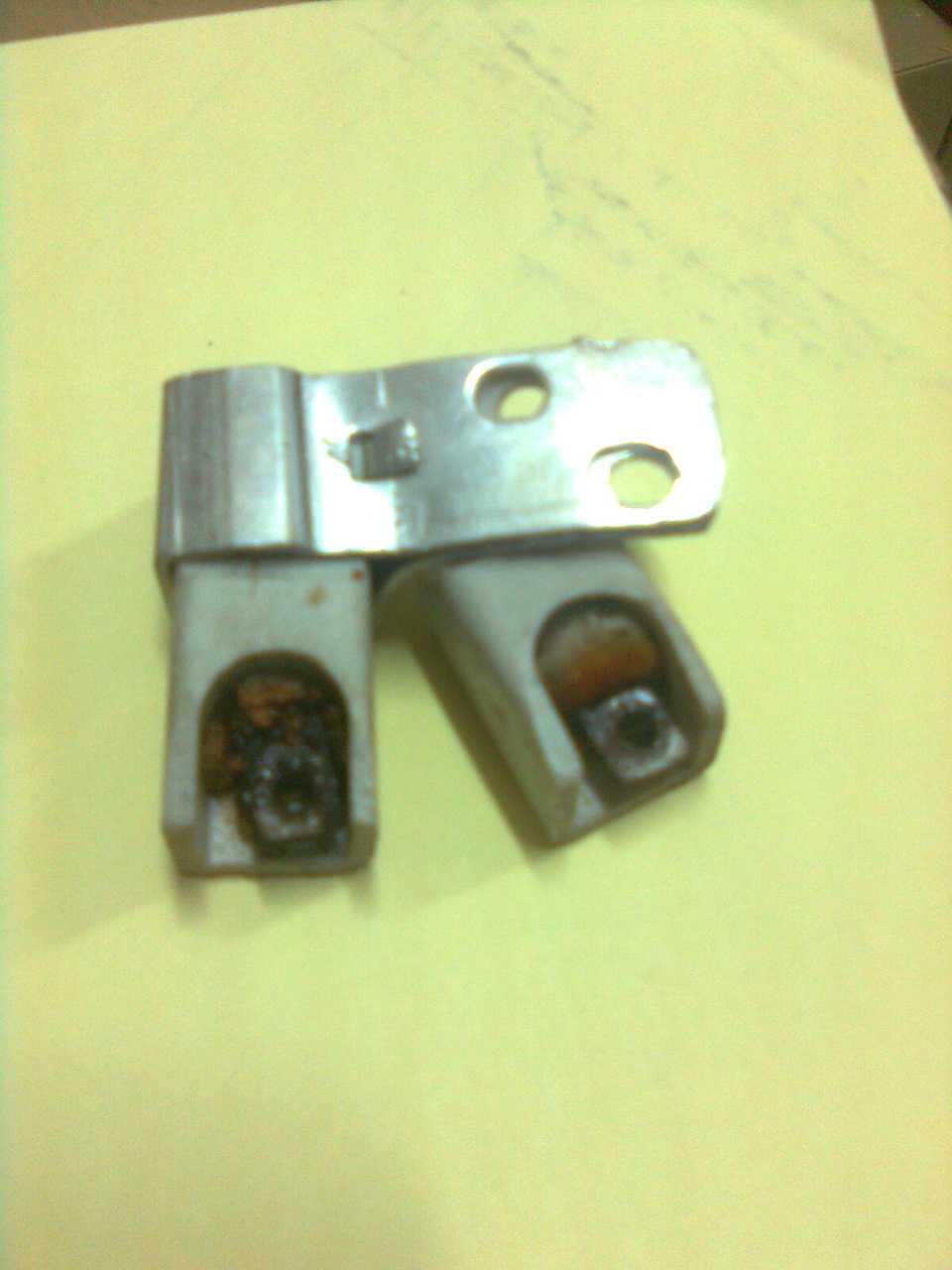

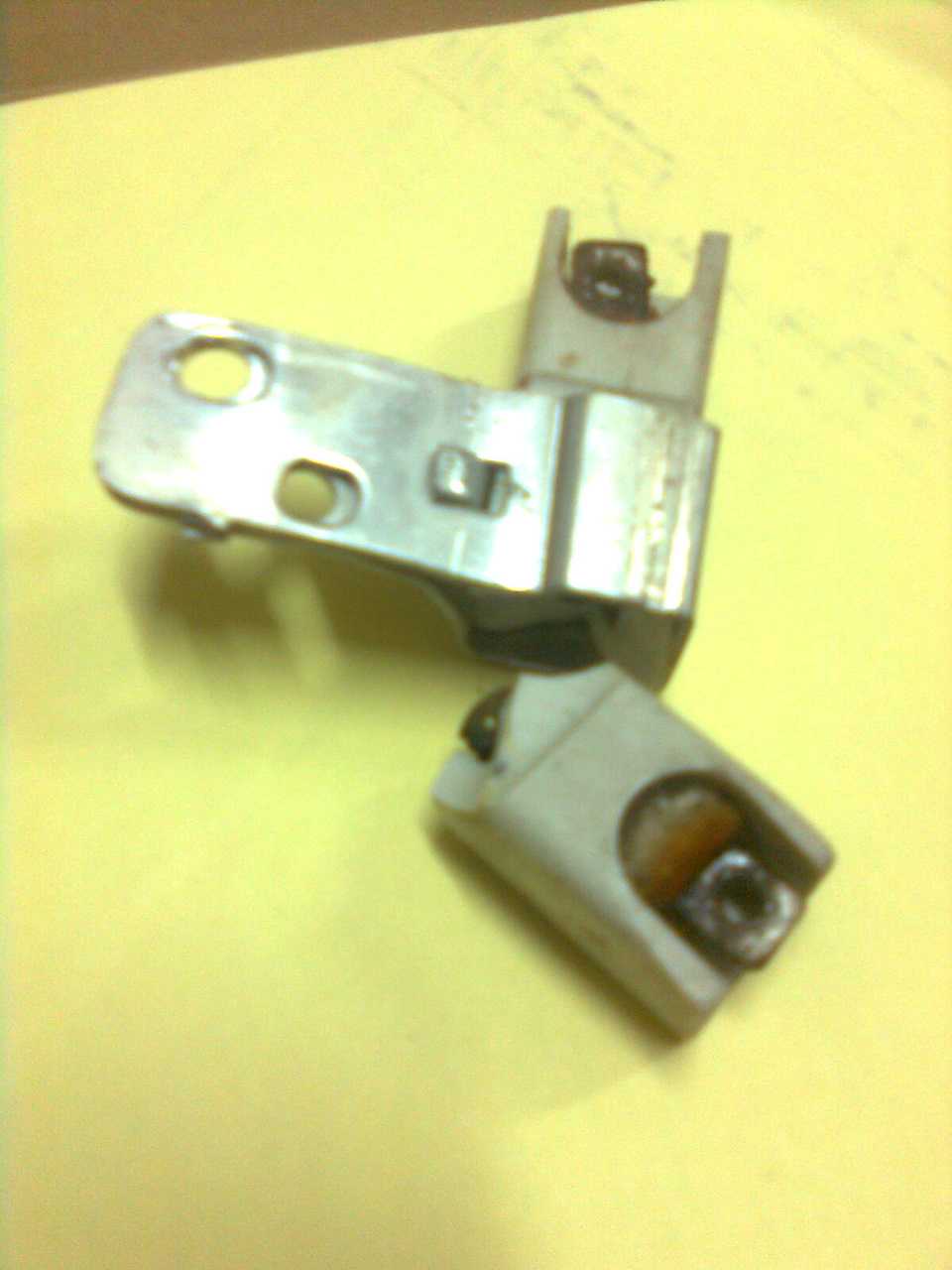

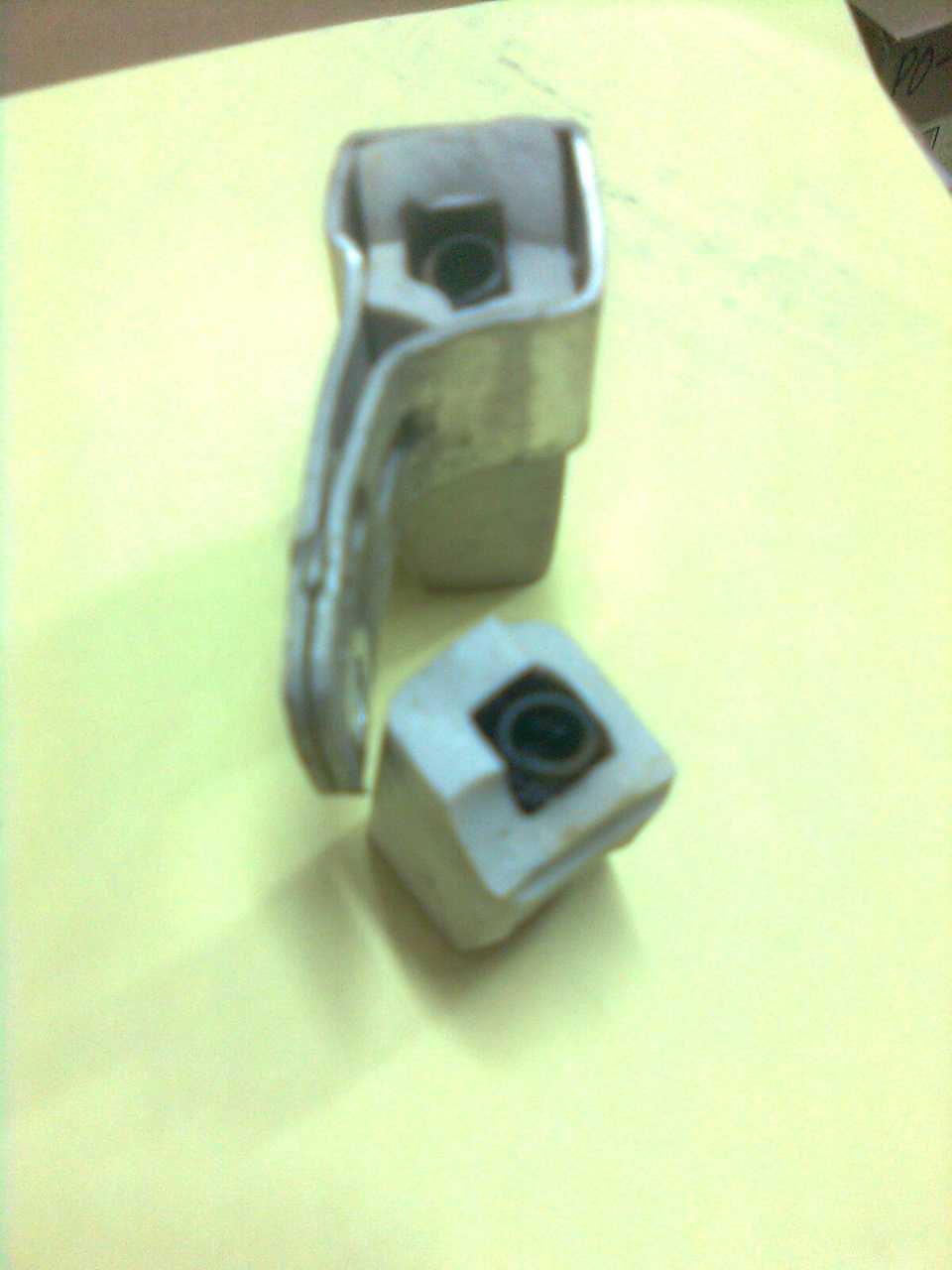

Делать нечего, надо менять запчасть.Такой тепловой режим явно не на пользу мотору, когда вентилятор включается при 100 градусах.А внешне родной резистор выглядел целым, но уже не работоспособным.
Можно было исключить его из системы, соединив контакты между собой и тогда при 93 градусах будет включаться сразу 2 скорость вентилятора.Но я захотел оставить все по заводскому.И цена на него не такая кусачая.

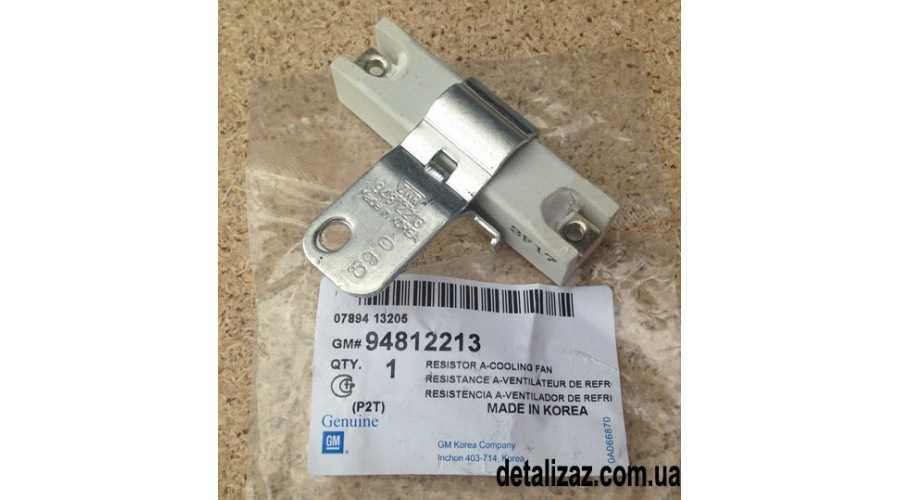

94812213 GENERAL MOTORS Резистор системы охлаждения 329,00
После установки резистора на место, обильно смазал контакты литолом.Может быть контакты так сильно ржаветь не будут.Первая пробная поездка показала, что вентилятор включается при 93 градусах, что нам и нужно было.
Всем срочно проверить первую скорость вентилятора. Впереди лето и система охлаждения должна работать правильно и только правильно.
Источник
Устройство и ремонт системы отопления и вентиляции Дэу Матиз
Устройство управления панели системы отопления Дэу Матиз
элементов Расположение панели управления отоплением и вентиляцией: 1 — отопления панель и вентиляции в сборе; 2 — трос управления рейка; 3 — температурой; 4 — кронштейн; 5 — зажим троса; 6 — трос режима выбора; 7 — патроны лампочек в сборе; 8 — шестерня в упорная; 9 — сборе крышка; 10 — упорная пружина; 11 — выключатель выключатель; 12 — вентилятора обогревателя заднего стекла; 13 — трос рециркуляции заслонки/ подачи свежего воздуха; 14 — зажим переключатель; 15 — троса рециркуляции воздуха; 16 — кнопка включения заднего обогревателя стекла; 17 — кнопка рециркуляции; 18 — поворотная кнопка; 19 — ручка включения кондиционера воздуха; 20 — панель выключатель; 21 — управления кондиционера воздуха; 22 — корпус.
Разборка управления (печки печки) Дэу Матиз
Отсоедините массы «провод» от аккумуляторной батареи. Снимите молдинг приборов панели. Снимите панель управления отоплением и сборе в вентиляцией в следующем порядке: выверните винты 1 рисунке на указанные выше — крепления панели управления вентиляцией и отоплением затем отделите панель управления от управления панели 2 и отсоедините электрические разъемы 3;
Отсоедините переключения 1 трос режимами от модуля отопителя, отсоедините регулировки трос температуры 2 от модуля отопителя и снимите ящик перчаточный с панели управления.
Отсоедините трос 1 рециркуляции заслонки/ впуска свежего воздуха от вентилятора отсоедините затем тросы с панели управления отоплением и следующем в вентиляцией порядке:
Крепление тросов регулировки переключения (1), температуры режимов (2) и заслонки (3) рециркуляции/впуска воздуха свежего к панели управления отоплением и вентиляцией
трос Отсоедините 1 регулировки температуры далее отсоедините переключения 2 трос режимов и отсоедините трос 3 заслонки впуска/рециркуляции свежего воздуха.
Установка блока печки управления Дэу Матиз
Подсоедините тросы панели к переключения управления отоплением и вентиляцией. Подсоедините заслонки трос рециркуляции/впуска свежего воздуха к Установите. вентилятору перчаточный ящик в панель управления. трос Подсоедините регулировки температуры и трос переключения модулю к режимов отопителя. Подсоедините электрические разъемы. панель Установите управления отоплением и вентиляцией и закрепите Установите. винтами молдинг панели приборов. Подсоедините массы «провод» к аккумуляторной батарее.
Двигатель вентилятора Matiz Daewoo и его резистор
Детали вентилятора Матиз отопителя: 1 — вентилятор в сборе; 2 — воздуховод отопителя; 3 — вентилятора воздуховод; 4 — пластмассовая шайба; 5 — кулиса вентилятора; 6 — вентилятора рычаг; 7 — кожух впуска воздуха; 8 — держатель кожух; 9 — заслонки с отверстием; 10 — нижний кожух; 11 — резистор двигатель; 12 — вентилятора вентилятора; 13 — шланг охлаждения; 14 — заслонки зажим; 15 — вентилятора троса.
Снятие мотора печки с Снимите
автомобиля охлаждающий шланг двигателя вентилятора снимите затем двигатель вентилятора в следующем порядке:
электрический Отсоедините разъем 1 от двигателя вентилятора и поверните против двигатель часовой стрелки и снимите его.
электрический Отсоедините разъем 1 резистора вентилятора и отверните снимите 2 и винты резистор вентилятора.
Установка вентилятора Деу печки Матиз
Установите двигатель вентилятора, его вращая по часовой стрелке и подсоедините к двигателю разъем электрический. Установите охлаждающий шланг двигателя. резистор Установите вентилятора и закрепите винтами затем резистору к подсоедините вентилятора электрический разъем.
Переключатель Daewoo вентилятора Matiz снятие и установка
Снимите управления панель отоплением и вентиляцией. Затем снимите режимов переключатель работы вентилятора в следующем порядке: -поворотную Снимите ручку 1 переключателя режимов работы Выверните.
вентилятора винт 1 крепления переключателя режимов вентилятора работы и поверните переключатель 2 режимов работы против вентилятора часовой стрелки и снимите его с управления панели отоплением и вентиляцией.
Установка регулятора Дэу печки Матиз производится в обратной последовательности Источник.
Снятие элементов отопительной системы
Нередко бывают ситуации, когда нужно демонтировать вентилятор, чтобы открылся доступ к другим деталям системы отопления. Прежде чем приступить к демонтажу, необходимо снять провод с минусового вывода аккумулятора
Затем осторожно нажимаем на фиксатор, расположенный на колодке и разъединяем ее вместе с проводами от электрического двигателя вентилятора. Далее снимаем шланг вентиляции от патрубка
Для того чтобы снять электрический вентилятор нужно отогнуть защелку и провернуть вентилятор. Для установки вентилятора все действия проводим в обратной последовательности.
Если возникла необходимость демонтировать дополнительное сопротивление, то в первую очередь также нужно снять провод с минусового вывода аккумулятора. Чтобы было удобнее, можете снять вентилятор. Дополнительное сопротивление вентилятора расположено под панелью приборов в кожухе вентилятора.
Нажимаем на пластмассовый фиксатор, расположенный на колодке, отключаем колодку с проводами от дополнительного резистора. Затем головкой на 7 или фигурно отверткой откручиваем 2 винта и снимаем дополнительное сопротивление. Установка производится в обратной последовательности.
