Система вентиляции картера

Какие внутренние и внешние факторы влияют на износ вентиляции

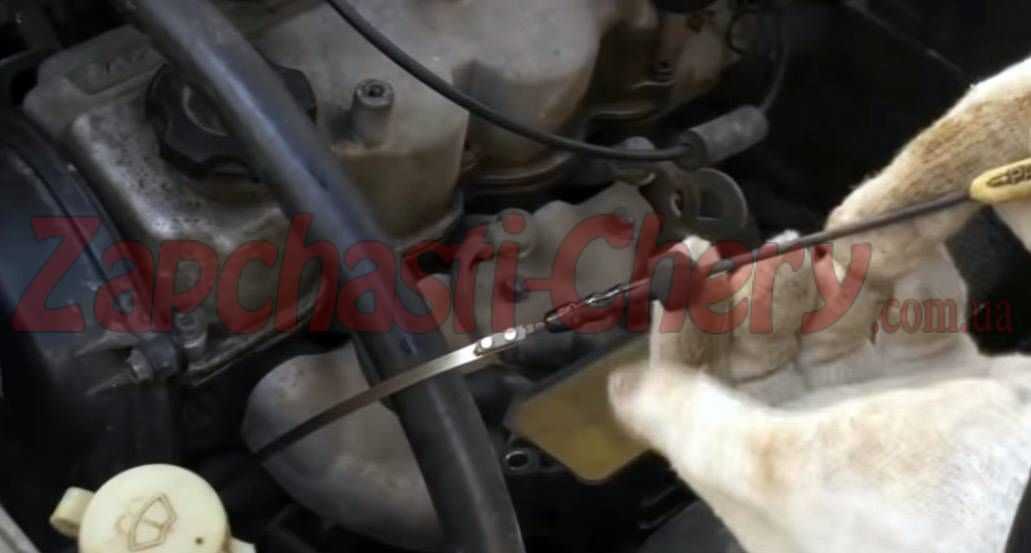

Забитые шланги становятся причиной выдавливания сальников. За счет повышенного давления, масло протекает сквозь уплотнения коленчатого вала и клапанной крышки. Возможно вылетание щупов.

Изношенная вентиляционная система

Когда повреждены шланги, может засасываться воздух. Это приводит к снижению динамических характеристик. Клапан отправляет газы к двигателю, а нагар вместе с маслом засоряет дроссельную заслонку. При ремонте нельзя убирать кронштейны, за счет них шланг фиксируется под наклоном. Иначе конденсат, образующийся зимой, не сможет стекать, а заморозится и забьет магистраль.

Способ №2

Самым распространённым методом достичь желаемого, а именно исключить перемерзание вентиляционного клапана, является его устранение. Этот способ предпочитают многие владельцы Matiz, успевшие перепробовать различные варианты. Тем более сделать это совсем несложно, главное придерживаться следующей последовательности действий:

покупка шланга с параметрами: дина от 300 до 400 мм, внутренний диаметр 10 мм;
сверление отверстия в штатном месте для установки воздушного фильтра, сразу под специальной трубочкой для отвода конденсата;
крепление двух концов шланга: одного – на крышку клапана, а другого – в корпусе для установки воздушного фильтра (в предварительно подготовленном отверстии);
заглушка обоих концов шланга (использовать рекомендуется небольшой элемент шарообразной формы, подходящий по диаметру);
устранение резонатора с целью обеспечить забор тёплого воздуха, при помощи чего шансы, что трубка на выходе обмёрзнет, сводятся к минимуму.

В итоге счастливый обладатель Daewoo Matiz может навсегда забыть о проблеме замерзания сапуна, так как эта она его больше не потревожит. Ещё одно приятное дополнение к такому преобразованию – улучшение защиты дроссельного узла. Кто-то может отметить, что в этом случае придётся чаще менять фильтр, но тут каждый решает сам: производить замену фильтра или сальниковых уплотнений.

Источник

Способ №1

Одним из эффективных вариантов предупредить проблему замерзания сапуна является установка специального элемента (небольшой объект в форме шара) в канал, ведущий к воздушному фильтру. Таким образом, подача холодного воздуха к клапану вентиляции, особенно в зимний период, будет существенно ограничена. Этот метод пользуется особой популярностью благодаря простоте его осуществления.

Однако не всё так просто: для многих остаётся загадкой, как извлечь шар, вставленный в трубку, если возникнет такая необходимость. Поскольку изобретательности некоторым автолюбителям не занимать, они по-своему решают подобные непонятные моменты:

перерезается канал как можно ближе к клапану;
вставляется в обрезанные концы маленькая часть металлической трубки, соответствующего диаметра;
в один конец трубки с наступлением холодов вкручивается болт.

Как бы то ни было, но полностью исключить возможность повторного возникновения такой неприятной ситуации нельзя.

Неисправность: засорилась система вентиляции картера двигателя

Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.

Признаки неисправности: засорилась система вентиляции картера двигателя

Выгоняет моторное масло из двигателя под сальники и прокладки

Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.

Масло в корпусе воздушного фильтра двигателя (для карбюраторных двигателей)

По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.

Повышение расхода моторного масла

Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.

Замасливание электродов свечей зажигания

По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.

Причины неисправности: засорилась система вентиляции картера двигателя автомобиля

Большой пробег автомобиля

Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.

Применение некачественных масел

Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.

Износ поршневой группы двигателя

Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.

Что делать если имеются признаки засорения системы вентиляции картера двигателя?

Сменить моторное масло на соответствующее и качественное.

Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.

Примечания и дополнения

На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.

Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.

Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).

Пример: устройство системы вентиляции картера двигателя автомобиля.

1. Картер двигателя.

3. Шланг от сапуна к патрубку клапанной крышки.

4. Маслоотделитель под клапанной крышкой.

5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

6. Штуцер с жиклером на блоке дроссельной заслонки.

7. Толстый шланг от клапанной крышки к впускной трубе.

Источник

Способ №2

покупка шланга с параметрами: дина от 300 до 400 мм, внутренний диаметр 10 мм;
сверление отверстия в штатном месте для установки воздушного фильтра, сразу под специальной трубочкой для отвода конденсата;
крепление двух концов шланга: одного – на крышку клапана, а другого – в корпусе для установки воздушного фильтра (в предварительно подготовленном отверстии);
заглушка обоих концов шланга (использовать рекомендуется небольшой элемент шарообразной формы, подходящий по диаметру);
устранение резонатора с целью обеспечить забор тёплого воздуха, при помощи чего шансы, что трубка на выходе обмёрзнет, сводятся к минимуму.

Что не так с системой вентиляции картера Матиз

Не нужно объяснять, что картерные газы имеют нехорошее свойство накапливаться в двигателе, тем самым создавая избыточное давление в картере. Последствия этого весьма плачевны. Если система не работает так, как положено, избыточное картерное давление в лучшем случае вытолкнет масляный щуп наружу с эффектным незабываемым звуком.

В худшем случае газы продавят сальники коленвала и распредвала, а здесь дальнейшую судьбу двигателя решает случай — если водитель вовремя отреагировал на горящую лампу давления масла и остановил двигатель, у него еще есть шансы.

Если же по каким-то причинам водитель продолжил движение с полусухим картером, двигатель однозначно заклинит. В лучшем случае это капремонт, в худшем — замена двигателя.

Для Матиза эта ситуация особенно актуальна, поскольку система вентиляции картера в двигателях 0,8 и 1,0 л имеет определенные особенности. В принципе, система проста — картерные газы поступают в головку блока цилиндров, откуда через клапанную крышку попадают в приемный воздуховод.

Но попадают двумя путями сразу — напрямую газы подаются в ресивер до дросселя, а через клапан PCV — в задроссельное пространство. Дэу Матиз — не единственный автомобиль с такой схемой вентиляции, но, наверное, единственный с проблемой перемерзания конденсата в патрубках системы вентиляции.

А что бывает, когда система вентиляции блокируется, мы описали выше.

Замена клапана вентиляции картера матиз

Daewoo Matiz. Обильные картерные газы : причины

Основные причины газов из картера двигателя :

— Неисправность системы вентиляции картера

-Прорыв газов в картер

Признаки неисправности системы и клапана вентиляции картерных газов

Система рециркуляции картерных газов, позволила значительно снизить вредные выбросы. При этом она довольно проста в эксплуатации, практически не требует вмешательства при ремонте двигателя. Однако как и любая система она тоже не идеальна.

Дело в том, что неисправность системы не столь наглядна, как поломка любого другого агрегата двигателя. Но когда система выходит из строя, это может обернуться для автовладельца довольно большими финансовыми потерями. Поломка такой системы не ярко выражена, автовладелец уже замечет непосредственно последствия ее отказа. Признаками поломки обычно являются:

— запотевания шлангов системы

— повышенный расход масла

— течь прокладки клапанной крышки

Наличие масла в патрубках воздушного фильтра. Избыточное давление газов внутри двигателя. И уж совсем, критичный случай это выдавливание сальников коленвала. Согласитесь, бесшумный помощник может обернуться большими проблемами.

Прорыв газов в картер

Прорыв газов в картер связан с перерасходом масла. Газы прорываются не в картер, а в клапанную крышку двигателя через оторванную или раскрошившуюся втулку клапана. Это случается изредка. Клапан тогда теряет центровку по гнезду и плохо прилегает. В цилиндре падает компрессия, топливо выгорает не полностью, но внешне и на слух работа двигателя вполне нормальная. Такую неисправность действительно можно устранить за два часа. Убедиться в правильности диагноза можно, измерив компрессию в цилиндрах, или: что проще, при снятых клапанных крышках посмотреть, откуда выходят газы. Из-за перерасхода масла, сильной течи через все сальники, дыма из сапуна рано выносить двигателю «смертный приговор». Надо тщательно разобраться, не пожалев времени.

Как проверить клапан вентиляции картерных газов

Как и с любым агрегатом автомобиля, необходимо проводить периодический осмотр и устранять неисправность. Дело в том, что клапан рециркуляции работает в довольно грязной среде. Обязательна, необходима его очистка. При малейшем подозрении на его неисправность нужно проверить его работоспособность. В случае если установлен клапан с дополнительными электронными системами, самодиагностика автомобиля может показать ошибку. В более упрощенных версиях необходим навык диагностики.

1. Подсоедините шланг вентиляции к клапану. 2. Запустите двигатель и дайте ему поработать на холостом ходу. 3. Коснитесь пальцем входного отверстия клапана и убедитесь в наличии вакуума. В этот момент произойдёт перемещение штока клапана. 4. Если во впускном отверстии клапана разрежение не создаётся, то очистите или замените клапан.

Как определить неисправности системы вентиляции картера двигателя

Источник

Перемерзает система вентиляции картера Матиз. Что делать

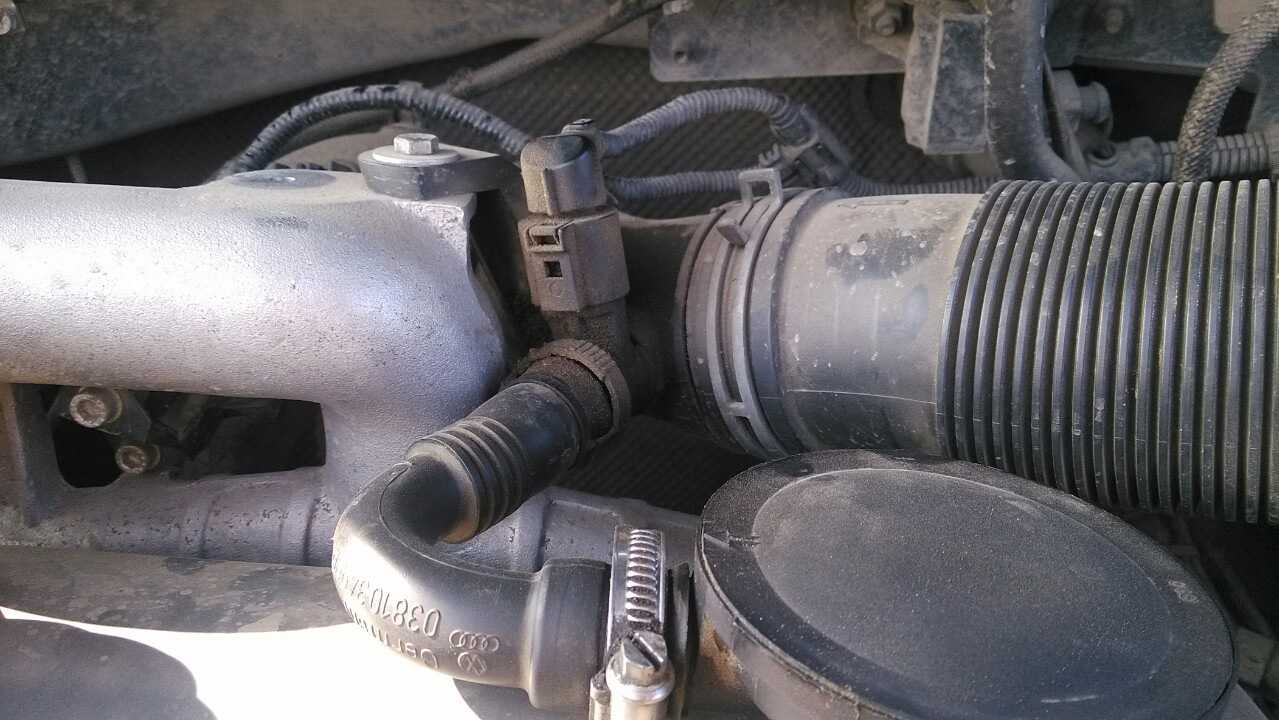

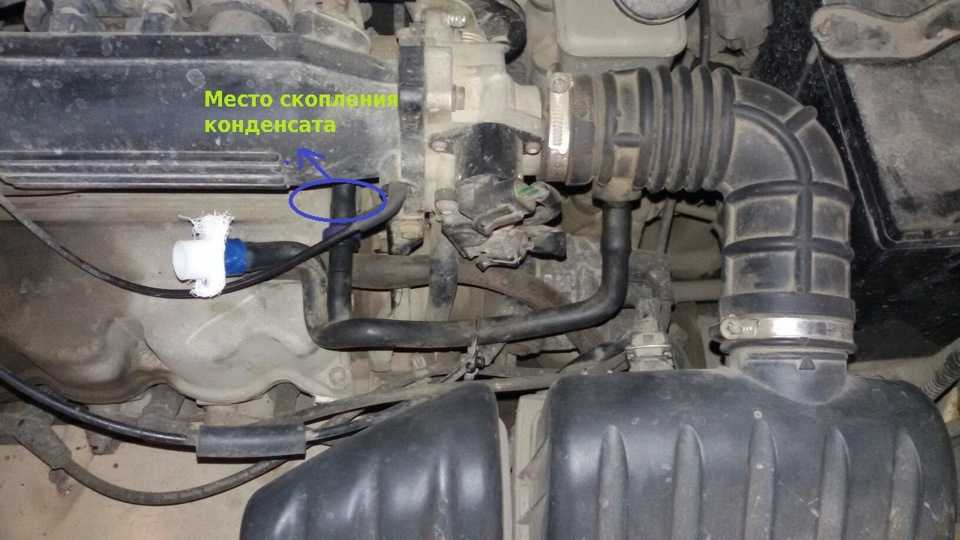

Холодный воздух из приемного воздуховода встречается с горячими картерными газами. В результате неизбежно образуется конденсат, который накапливается и замерзает, блокируя систему вентиляции.

Однако это происходит только в том случае, когда конденсату некуда деваться. Если создать ему условия для слива, проблема решится. А накапливается он в самой нижней точке системы вентиляции картера. Как правило, это изгиб шланга напротив ресивера в штатной системе вентиляции Daewoo Matiz 0,8 и 1,0 л.

Чтобы избавиться от проблемы без внесения изменений в принудительную систему вентиляции и не превращать ее в открытую систему, можно пойти несколькими путями. Для начала можно просто провернуть патрубок впускного трубопровода так, чтобы нижней его точкой был ввод в ресивер.

Откручиваем хомут на патрубка, проворачиваем его на достаточный угол и наблюдаем за результатом.

Конструкторам была известна эта проблема, поэтому в каталоге запчастей Дэу Матиз есть хитрый кронштейн под номером GM96419094.

Металлический кронштейн стоит копейки, но выполняет очень важную функцию — он направляет конденсат под таким углом, чтобы ни капли влаги не задерживалось в трубопроводе.

Такой кронштейн можно изготовить своими руками буквально за пять минут из подручных материалов и он уже будет гарантированно избавлять систему от конденсата. Главное — выставить правильный угол наклона патрубка.

Существует еще ряд вариантов, которые решают эту проблему, однако все они связаны с исключением клапана PCV из системы вентиляции, а это значит, что картерные газы будут беспрепятственно выходить в атмосферу, а система управления двигателем будет работать некорректно.

Тем не менее многие поступают именно таким образом. Вариантов здесь не так много. Можно просто заглушить все отверстия в ресивере, надеть шланг на штуцер клапанной крышки и пристроить его где-то в районе колесной арки или КПП.

Картерные газы будут беспрепятственно выходить прямо в атмосферу, но не нужно забывать, что и в этом случае конденсат будет оседать на стенках шланга. Поэтому гарантировать отсутствие ледяной пробки, особенно при сильных морозах, никто не может.

Второй вариант из этой серии — вывод шланга вентиляции в нижнюю часть корпуса воздушного фильтра. Вариант компромиссный, поскольку какое-никакое разряжение здесь все же будет, а часть картерных газов, очищенных воздушным фильтром, все же попадут в ресивер.

В этом варианте важно использовать шланг подходящей длины, без лишних изгибов, чтобы нижней точкой системы был именно воздушный фильтр. Тогда конденсат будет стекать в корпус, а оттуда, через дренажное отверстие, будет выливаться наружу

Кто-то использует штуцеры для подключения шланга, кто-то просто дырявит корпус фильтра под шланг.

Однако такой вариант реализации системы вентиляции картера актуален только в зимнее время, когда температура падает ниже 10-20 градусов.

В большинстве случаев водители Матизов после зимы возвращают штатную систему вентиляции на место, а штуцер на корпусе воздушного фильтра глушат.

Источник

Вентиляция картера двигателя

Вентиляция картера предназначена для удаления картерных газов, образующихся в результате прорыва продуктов сгорания топлива через зазоры между гильзой и поршневыми кольцами и их взаимодействия с парами масла.

В газах содержатся загрязняющие масло серистые соединения и пары воды, которые образуют серную и сернистую кислоты, значительно ухудшающие качество масла. Пары воды вызывают вспенивание масла и образование эмульсии, что затрудняет поступление масла к трущимся поверхностям. Прорвавшиеся в картер газы повышают в нем давление, что может вызвать утечку масла через уплотнения картерного пространства.

Недопустимо также проникновение газов под капот двигателя, а затем в кузов и кабину автомобиля, так как содержащиеся в газах вредные вещества опасны для пассажиров и водителя. Отсос картерных газов уменьшает старение масла, а также, создавая разрежение в поддоне, предотвращает возможность утечки масла через уплотнения.

В автомобильных двигателях применяется вентиляция картера двух типов:

открытая – с отводом картерных газов в окружающую среду;
закрытая – с отсасыванием газов во впускную систему двигателя.

Открытая вентиляция (рис. 1) осуществляется под действием разрежения, возникающего в газоотводящей трубке вследствие относительного перемещения воздуха при движении автомобиля. Чтобы вместе с картерными газами не уносились частицы масла применяется специальный сапун лабиринтного типа, на стенках которого масляные капли оседают и стекают в поддон.

Недостатком открытой системы вентиляции картера является ее низкая эффективность, а также отравление окружающей среды вредными для здоровья человека и живой природы веществами.

В закрытых системах газы могут отводиться в воздухоочиститель до карбюратора или непосредственно во впускной трубопровод. Отвод газа через воздухоочиститель не создает требуемой интенсивности отсоса при минимальных частотах вращения коленчатого вала и полной нагрузке.
Кроме того, проход картерных газов через карбюратор вызывает осмоление его каналов, жиклеров и подвижных деталей. Поэтому более предпочтительной является система с отсосом газов непосредственно во впускной трубопровод двигателя, в котором всегда имеется разрежение.

Система вентиляции, показанная на рис. 2, работает следующим образом: под действием разрежения во впускном трубопроводе 10 картерные газы поднимаются вверх и через угольник 9 и шланг 5 попадают в корпус маслоотделителя, закрытый крышкой 1.
Между крышкой и корпусом находится резиновая мембрана 2, поджимаемая пружиной 3 к корпусу. Оседающие на дне корпуса маслоотделителя частицы масла по трубке 6 сливаются в картер двигателя.

С помощью мембраны 2, которая находится с одной стороны, под давлением атмосферного воздуха, а с другой – под давлением картерных газов и пружины, в картере поддерживается избыточное давление.

На рис. 3 показана схема вентиляции картера карбюраторного двигателя автомобилей марки «ВАЗ».
Здесь картерные газы отсасываются через маслоотделитель 7 и шланг 6 в вытяжной коллектор 4 воздушного фильтра 3. Из вытяжного коллектора на холостом ходу и при малых нагрузках двигателя (когда разрежение в воздушном фильтре невелико) картерные газы поступают через шланг 2 и золотник 1 под дроссельные заслонки карбюратора.

При остальных режимах работы двигателя картерные газы поступают в карбюратор через воздушный фильтр 3. В маслоотделителе 7 масло выделяется и по отводной трубке 8 стекает в масляный поддон.
Пламегаситель 5 предотвращает проникновение пламени в картер двигателя при возможных вспышках в карбюраторе.

***

Учебные дисциплины

Инженерная графика
МДК.01.01. «Устройство автомобилей»
Карта раздела
Общее устройство автомобиля
Автомобильный двигатель
Трансмиссия автомобиля
Рулевое управление
Тормозная система
Подвеска
Колеса
Кузов
Электрооборудование автомобиля
Основы теории автомобиля
Основы технической диагностики
Основы гидравлики и теплотехники
Метрология и стандартизация
Сельскохозяйственные машины
Основы агрономии
Перевозка опасных грузов
Материаловедение
Менеджмент
Техническая механика
Советы дипломнику

Олимпиады и тесты

«Инженерная графика»
«Техническая механика»
«Двигатель и его системы»
«Шасси автомобиля»
«Электрооборудование автомобиля»

Когда требуется диагностика вентиляции картерных газов

Когда автомобиль исправен, проверку можно не проводить. Но после капитального ремонта мотора подобная процедура обязательна. Она позволяет убедиться в точном геометрическом соответствии подобранных деталей. Рекомендуется проведение осмотра при подозрительно высоком расходе масла в машинах с открытыми вентиляционными системами.

Если система закрытая, диагностику осуществляют при попадании масла во впускной коллектор. Эта операция может производиться с целью обнаружения повреждений двигателя. Например, часто проблемы бывают вызваны износом уплотнителей стержней клапанов или поршневых колец.

Вентиляция способна достаточно долго прослужить, так у нее простая конструкция. Обычно встречаются только две поломки, первая — забиваются сепараторы клапанной крышки. Второй вариант — выход клапана из строя.

Клапан работает в нескольких режимах, а его положение зависит от состояния двигателя. На холостом ходу он открывается частично и не пропускает газы полностью. По мере открытия дроссельной заслонки зазор увеличивается.

Когда двигатель заглушен, зазор закрывается до конца. Если клапан закоксовывается или лопается, то начинает работать неправильно. В такой ситуации он всегда открыт или наоборот, закрыт.

Работа вентиляционного клапана
Состояние мотора	Остановлен	Холостой ход	Нормальная работа	Высокая нагрузка и ускорение
Положение клапана
Клапан PCV	Закрыт	Приоткрыт	Нормально открыт	Открыт полностью
Разряжение во впускном коллекторе	Отсутствует	Высокое	Среднее	Низкое
Поток картерных газов	Отсутствует	Малый	Средний	Большой

Daewoo Matiz ♛Матюша♛ › Logbook › «Матиз газует». Вывод картерных газов на улицу. Датчик температуры «на мозги».

Не успели мы избавиться от проблемы с плавающими оборотами на холостом ходу, как настигла нас новая неприятность. Матюша внезапно начал очень сильно газовать всё на том же холостом ходу. Я сижу, ничего в нём не трогаю, а он самопроизвольно поднимает и опускает обороты так, как будто я постоянно нажимаю и отпускаю газульку. А периодически двигатель начинал просто орать не своим голосом, пока не воткнёшь скорость и не поедешь. При этом можно просто воткнуть скорость и наслаждаться поездкой — машина сама разгоняется без нажатия на газ))) Такой своеобразный круиз-контроль)))Как только такая проблема возникла впервые, я сразу же полезла опять в вентиляцию картера. Сняла злополучный клапан и обнаружила, что в верхнем патрубке над клапаном скопился конденсат, похожий на жидкие жёлтые сопли (пардон за подробности, но это описание подходит как нельзя лучше).

Я протёрла патрубок, потрясла и протёрла клапан, поставила всё на место и попробовала завести. Двигатель завёлся и заработал ровно. На пару минут. А потом опять всё по новой(Ну и так как этот клапан меня достал, я решила пойти по стопам многих и отправить картерные газы на свежий воздух, минуя двигатель) Правда по методу большинства, когда глушат отверстия за клапаном вентиляции картера и на гофре за воздушным фильтром, Матюша ехать категорически отказался, поэтому заглушку поставили в том месте, которое раньше выходило из двигателя (на фото выше её видно — она сине-белая и сделана одним очень хорошим человечком из содержимого обычной автомобильной аптечки))). А из головы двигателя вывели новый шланг и опустили его куда-то туда, вниз)))Проблема на этом не решилась. И тогда второй очень хороший человечище предположил, что у Матюши крякнул датчик температуры. В машине их вообще три. Один передаёт сигнал на лампочку перегрева (а разве в матизе есть такая?), второй передаёт сигнал на панель приборов — на стрелку температуры, а третий — на ЭБУ (другими словами, на мозги). Так вот, возникло предположение, что этот датчик не способен адекватно оценить температуру двигателя и постоянно впадает в крайности — то жарко ему, то холодно. И из-за этого он постоянно меняет обороты

И действительно я обратила внимание, что пока двигатель холодный, он работает относительно ровно. А как только прогреется чуть-чуть, так и начинается расколбас(

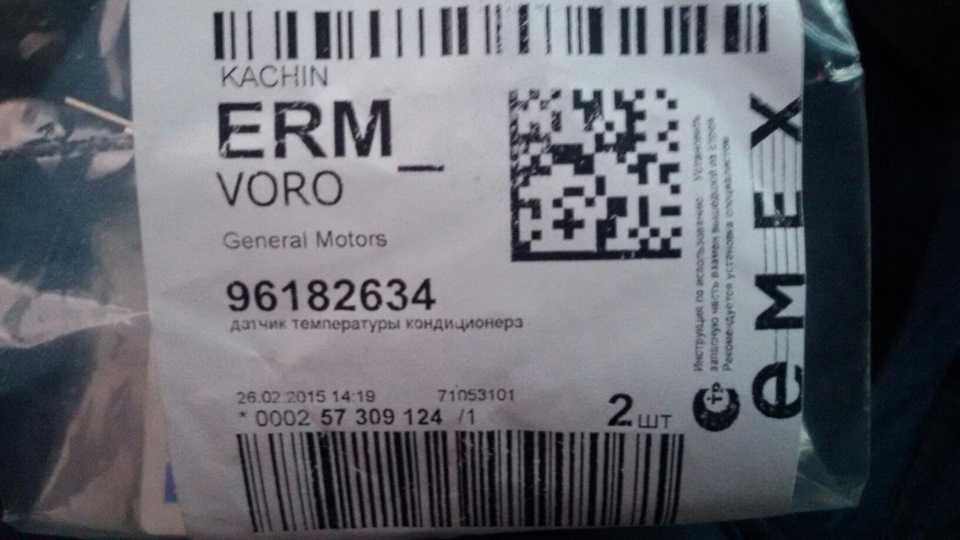

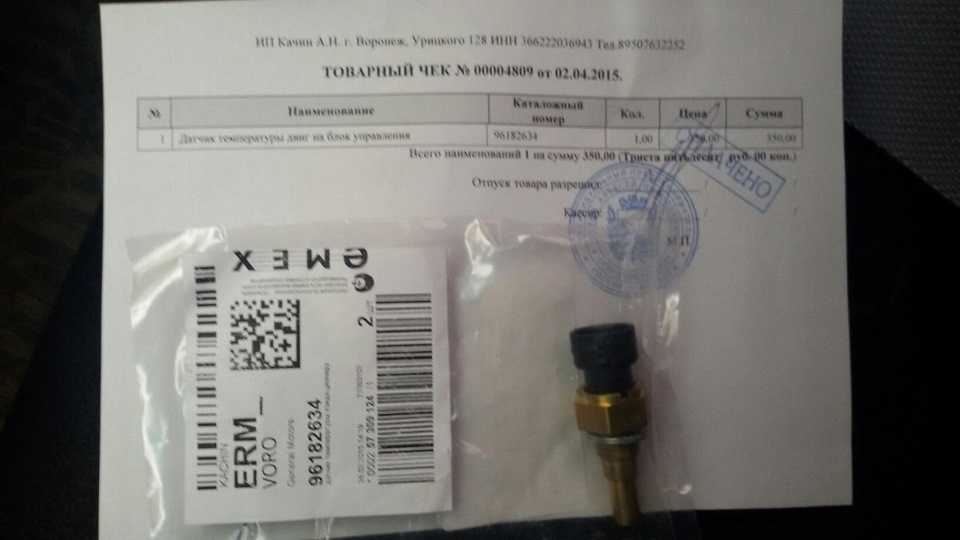

Узнав цену этого датчика — всего лишь 350 рублей оригинал и в районе 100 рублей неоригинал — я не задумываясь решила его менять. Приобрела его понятно где — в магазине на Урицкого и тут же заехала к Константину в сервис на Урицкого же, чтобы он мне его заменил.

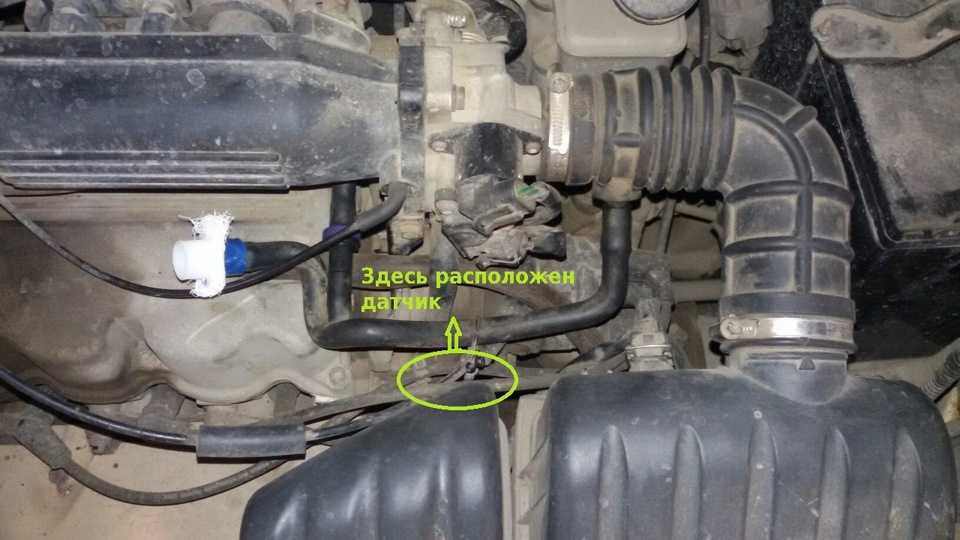

Замена этого датчика — дело совсем не сложное. Снимается корпус воздушного фильтра, и датчик вот он. Он вкручен в термостат, поэтому достать его и вкрутить новый нужно очень быстро во избежание потерь антифриза, которые по-любому будут. Поэтому небольшой запас антифриза должен быть всё таки под рукой.

Ну и в итоге после замены этого датчика и снятия клемм на пару минут для обнуления всяких там непоняток Матюша газовать перестал. Единственное, что по дороге из сервиса домой, я замечала, что при включении нейтрали происходит кратковременный провал оборотов, но потом они тут же выравниваются. А сегодня по дороге на работу вообще никаких проблем не заметила. Так что 25 километров — полёт нормальный. Видимо, какое-то время нужно было для того, чтобы мозги привыкли работать по-новому. В общем, наблюдаю пока)
