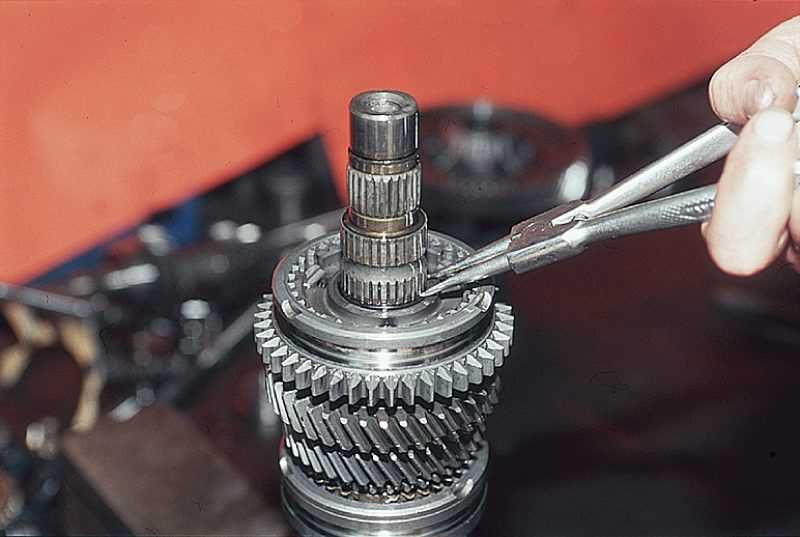

Разборка и сборка коробки передач Daewoo Matiz

Снимите коробку передач.

Используя приспособление для крепления коробки передач DW 220-010А, закрепите коробку передач на стенде.

Снимите детали, закрепленные на коробке передач.

Рис. 4.52. Расположение болтов (1) и гайки (2) крепления кронштейна (3) коробки передач

Выверните болты 1 (

Рис. 4.53. Расположение гайки (1) крепления включателя фонаря заднего хода (2) и болта (3) крепления шестерни (4) привода спидометра

Отверните гайку 1 (

Рис. 4.54. Расположение болта (1) крепления рычага переключения передач (2)

Выверните болт 1 (

Рис. 4.55. Снятие кожуха переключения передач в сборе: 1 — болты; 2 — блокирующий болт переключения; 3 — кожух переключения передач в сборе; 4 — прокладка

— выверните болты 1 (

Рис. 4.56. Расположение болтов (1) крепления боковой крышки (2)

Выверните болты 1 (

Рис. 4.57. Выворачивание пробки (1) вилки переключения пятой передачи и стопорных колец вилки переключения пятой передачи (2) и пятой передачи (3)

— выверните пробку 1 (

Рис. 4.58. Использование молотка и зубила для снятия пальца (1) вилки переключения пятой передачи

Переключите вилку на пятую передачу и зубилом и молотком снимите палец вилки 1 (

Рис. 4.59. Снятие вилки пятой передачи первичного вала и ступицы синхронизатора в сборе (1)

Потяните и снимите вместе вилку пятой передачи первичного вала и ступицу синхронизатора в сборе 1 (

Рис. 4.60. Снятие шестерни пятой передачи, волновой пружины и зубчатого кольца синхронизатора (1)

Потяните и снимите вместе шестерню пятой передачи, волновую пружину и зубчатое кольцо синхронизатора 1 (

Рис. 4.61. Использование отвертки (1) для сцепления шестерен первой и третьей передач и расположение гайки (2) крепления шестерни пятой передачи вторичного вала

Переключите кулачок переключения, используя отвертку 1 (

Рис. 4.62. Снятие шестерни (1) пятой передачи вторичного вала

Рис. 4.63. Расположение винтов (1) крепления боковой крышки (2)

Выверните винты 1 (

Рис. 4.64. Расположение пробок, пружин и шариков переключения пятой-задней передач (1), третьей-четвертой передач (2) и первой-второй передач (3)

— выверните пробку 1 (

Рис. 4.65. Выворачивание болта крепления вала шестерни заднего хода

Выверните болт крепления вала шестерни заднего хода (

Рис. 4.66. Расположение болтов крепления левой (1) и правой (2) стороны картера

— выверните болты 1 (

Рис. 4.67. Расположение болтов (1) крепления рычага (2) переключения задней передачи

Выверните болты 1 (

Рис. 4.68. Снятие шестерни задней передачи и вала (1)

Толкните шестерню задней передачи по направлению к внутреннему картеру; вытягивая вал, снимите шестерню задней передачи и вал 1 (

Рис. 4.69. Снятие вала переключения пятой-задней передач (1)

Снимите вал переключения пятой-задней передач 1 (

Рис. 4.70. Направление снятия зубчатого механизма и вала переключения первой-второй передач в сборе (1)

Снимите зубчатый механизм и вал переключения в сборе 1 (

Рис. 4.71. Использование деревянного бруска (1) для снятия дифференциала (2) в сборе

— введите деревянный брусок 1 (

Рис. 4.72. Расположение болтов (1 и 3) крепления пластины (2) с канавкой для стока масла и масляной пластины (4) и бокового сальника дифференциала (5)

— выверните болт 1 (

Рис. 4.73. Расположение болтов (1) крепления левой крышки (2) картера, уплотнительного кольца (3) и пробки (4) для измерения уровня масла

— выверните болты 1 (

Рис. 4.74. Расположение сальника (1) первичного вала и сальника (2) дифференциала

— используя отвертку, снимите сальник 1 (

Рис. 4.75. Измерение зазора между муфтой синхронизатора и вилкой переключения передач

Измерьте зазор между муфтой синхронизатора и вилкой переключения передач (

Рис. 4.76. Использование линейки (1) и щупа для измерения зазора между поверхностью картера коробки передач (3) и внешней обоймой подшипника (2)

— используя линейку и щуп, измерьте зазор между поверхностью картера коробки передач и внешней обоймой подшипника (

Рис. 4.77. Установка ступицы синхронизатора пятой передачи: 1 — пружина; 2 — сухарь синхронизатора; 3 — ступица; 4 — муфта; А и В — выступание пружины и сухаря синхронизатора

— установите пружины 1 (

Рис. 4.78. Расположение болтов а и гайки b крепления коробки передач и моменты их затягивания

Установите крепление коробки передач и закрепите болтами и гайкой, затянув их моментом 55-65 Н·м (рис. 4.78).

Установите детали сцепления.

Снимите коробку передач в сборе с приспособлением для крепления коробки передач DW 220-010А.

Установите коробку передач на автомобиль.
