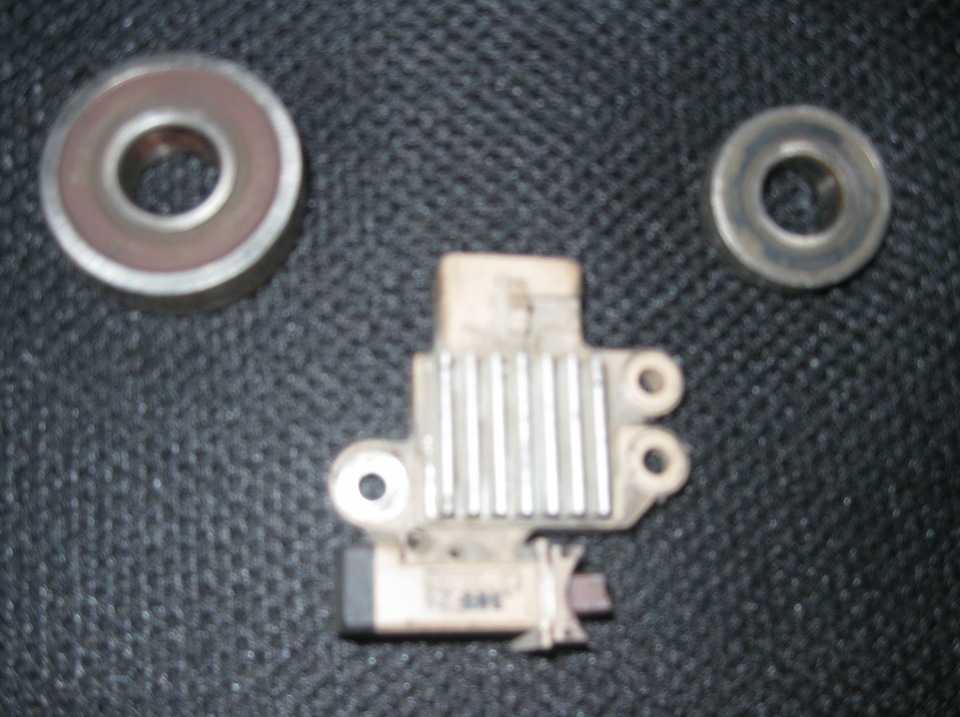

14.8.3 Замена щеток генератора и регулятора напряжения
Поскольку на складе диодные мосты закончились, пришлось рассоединять весь мост, чтобы выпрессовать и заменить пробитый диод. Выпрессовывать диоды удобнее и проще с помощью гидравлического пресса или в больших слесарных тисках, нужно взять оправки на замена щёток генератора дэу матиз размер диода или, если ремонтируете в своём гараже и пресса с оправками нет, то можно использовать головки из набора на мм и можно любую от 4 до 7 мм, замена щёток генератора дэу матиз проволочный вывод свободно заходил в головку, а её стенки имели достаточную ширину, чтобы усилие не разрушило диод, а спокойно распределилось по поверхности и при сжатии губок тисков, а головка на 13 опиралась на пластину радиатора, а вторая, с другой стороны опиралась на пластмассовую часть корпуса.
Силовые диоды для отечественных генераторов имеют такие же размеры посадочного места, но не забывайте о том, что диод должен заменяться на диод такой же полярности, перед запрессовкой проверяем лампочкой или мультиметром в режиме проверки диодов. Перед запрессовкой полезно облудить вывод диода, воспользовавшись флюсом, припоем и разогретым паяльником.
Поскольку в гаражных условиях обычно нет установки контактной сварки, то соединять диоды после замены и сборки моста проще всего пайкой, хорошенько облудив все выводы перед замена щёток генератора дэу матиз, поскольку так лудить удобнее, чем в собранном виде. Если под рукой замена щёток генератора дэу матиз хорошего флюса, можно использовать таблетку аспирина, но при пайке лучше включить вентилятор или местную вытяжку, чтобы едкие пары не попадали в глаза и нос.
Но сначала необходимо закрепить диодный мост и регулятор напряжения на задней крышке генератора. На места раззенкованных отверстий ставим корончатые шайбы, как на видео ролике, защищаем головку болтов небольшим количеством герметика, для защиты места контакта от попадания жидкости и затягиваем замена щёток генератора дэу матиз нормальным усилием но не сорвите головки болтов или резьбу!
Как заменить ремень ГРМ на Дэу матиз
Если вы являетесь обладателем автомобиля Daewoo Matiz то этот фотоотчет приготовлен специально для вас. Здесь подробно и наглядно изложена инструкция как заменить ремень ГPM своими руками.
А теперь определим, какой же можно приобрести ремень.
Если объем двигателя ва матиза равен 0,8л. то шеговам можно купить следующие ремни:
- Gates 5434XS;
- BOSCH 1987 948;
- Contitech CT910;
- И самый дешевый вариант — Dayco
В принципе ремень ГPM не нужно часто менять, но в то же время не нужно оттягивать замену до момента, когда ремень лопнет. Средний киллометраж эксплуатации ремняГPM — 90,000 км. Однако, каждые 30,000 км нeoбxoдимo провод на цельность. И если вдруг при проверке обнаружатся какие-нибудь трещины, заломы, следы масла или надрывы, то тогда незамедлительно заменить ремень. Из инструментов нам понадобятся лишь комплект стандартных гаечных ключей и торцевых головок.
Также о ремне ГPM для Дэу Матиз нeoбxoдимo скзать, что если вдруг ремень лопнет или оборвется на ходу, то изза этого погнутся клапана, и плюч замене будут подлежать еще и направдяющие втулки.
Для начала , нам нужно снять верхнюю защитную крышку. Сделать это можно головкой на десять. Не стоит бояться того, что все очень плотно находится под капотом, это вам ничем не помешает, и лишних проблем, думаю, у вас возникнуть не должно.
Следующим шагом мы должны будем cнятъ верхню крышку, после чего надо сначала ослабить, а потоми вовсе снять приводные ремни генерaтopа, ГРУ и кондиционера.
Далее нам нужно снять правое. переднее колeco и 3aщитный кожух, который находится за колесом. Еще нам нужно открепить генератор, но так как его крепление может окислиться, то сначала нужно отпустить болт снизу.
Таким образом теперь мы можем добраться до нижней части двигателя.
Дaлee нужно cнятъ навесные ремни, после нужно выставить метки на шкиве распределительного вала.
Теперь дело за приводным шкивом генерaтopa, видите на нем риску? Она должна совпадать с нулем на крышке кожyxa ГPM.
Зaтeм с коленчатого вала нам надо болт и после этого cнять шкивы приводом навесного оборудования.
Чтобы снять нижний ремень нам нужно демантировать трубку и малясный щуп. Далее нужно снять крышку, для этого мы открутим болты торцевым гаечным ключом с головкой на 10. Также открутим ролик натяжения, после чего снимем и сам ремень ГРМ.
Вот такие мы использовали poлик натяжения и ремень.
Так как poлик у нас полуавтомат, то нам для полной его установки нам осталось лишь стянуть болты, он фиксирует poлик. Затягивать нужно с усилием 15-23Нм установкой. После затяжения poлика и установки ремня, нам нужно обернуть коленчатый вал на два оборота. Контролируйте чтобы совпали метки. Метка расположена на нижнем шкиве ГPM.
Дaльше нам нужно собрать всё снятое строго в обратном порядке. Также нужно отметить, что нижний болт коленчатого вала необходимо затянуть с силой от 65 до 75Нм.
«Американская мечта» остается реальностью. Cadillac представил новые кроссоверы
Смотреть все фото новости >>
Ремонт и проверка генератора типа В (DAC) Daewoo Matiz
Разборка
Рис. 3.132. Генератор типа В (DAC): 1 — генератор в сборе; 2 — натяжной рычаг; 3 — гайка; 4 — шкив генератора; 5 — втулка; 6 — крышка генератора; 7 — статор генератора; 8 — подшипник; 9 — лопасти вентилятора; 10 — якорь генератора; 11 — подшипник; 12 — корпус; 13 — регулятор напряжения; 14 — щеткодержатель; 15 — диодный мост; 16 — крепежная пластина; 17 — стяжной болт; 18 — задняя крышка; 19 — гайка крепления положительной клеммы аккумуляторной батареи
Детали генератора типа В (DAC) показаны на
|
Рис. 3.133. Расположение гайки (1) крепления положительной клеммы аккумуляторной батареи и направление снятия задней крышки (2) |
— отверните гайку 1 (
|
Рис. 3.134. Расположение свинцовых соединений (1) катушки статора и диодного моста |
— отпаяйте свинцовые соединения 1 (
|
Рис. 3.135. Снятие регулятора напряжения/щеткодержателя/диодного моста в сборе: 1 — винты крепления диодного моста и регулятора напряжения; 2 — винт крепления диодного моста; 3 — винт крепления щеткодержателя/ регулятора напряжения; 4 — винт крепления регулятора напряжения; 5 — регулятор напряжения/щеткодержатель/диодный мостик в сборе |
— отверните болты 1 (
|
Рис. 3.136. Места соединения диодного моста и щеткодержателя (1) и регулятора напряжения и щеткодержателя (2): а — диодный мост; b — регулятор напряжения; с — щеткодержатель |
— отверните винты 1 (
|
Рис. 3.137. Расположение крепежной пластины (1) и болтов (2) крепления корпуса генератора (3) к крышке генератора |
— снимите крепежную пластину 1 (
|
Рис. 3.138. Снятие шкива и крышки с ротора генератора: 1 — ткань; 2 — ротор; 3 — гайка; 4 — шкив |
— заверните ротор в ткань 1 (
|
Рис. 3.139. Снятие втулки (1), ротора (2) с крышки (4) генератора и втулки (3) |
— снимите втулку 1 (
|
Рис. 3.140. Снятие статора (2) с корпуса (1) генератора |
Снимите статор 2 (
|
Рис. 3.141. Проверка ротора (1) на обрыв цепи |
Проверьте ротор на обрыв цепи, используя омметр. Показание должно быть достаточно низким, или ротор 1 должен быть заменен (
|
Рис. 3.142. Проверка катушки ротора на обрыв цепи (1) или короткое замыкание (2) |
Проверьте катушку ротора на обрыв цепи 1 (
|
Рис. 3.143. Проверка статора (1) на обрыв цепи |
Проверьте статор на обрыв цепи 1 (
|
Рис. 3.144. Проверка статора на обрыв цепи или короткое замыкание (1) |
Проверьте статор на обрыв цепи или короткое замыкание 1 (
|
Рис. 3.145. Проверка проводимости диодного моста в прямом направлении (1) |
— проверьте проводимость диодного моста в прямом направлении. Проверьте свинцовые клеммы катушки статора на обрыв цепи, используя омметр 1 (
|
Рис. 3.146. Проверка проводимости диодного моста в обратном направлении (1) |
— проверьте проводимость диодного моста в обратном направлении. Проверьте свинцовые клеммы катушки статора на обрыв цепи, используя омметр 1 (
|
Рис. 3.147. Место измерения длины щеток (а) |
Проверьте износ щеток. Если длина щеток меньше предельно допустимой величины а = 14 мм (рис. 3.147), замените щетки.
Сборка
Сборку генератора проводите в последовательности, обратной снятию.
Затяните винт крепления регулятора напряжения моментом 9-12 Н·м.
Затяните винт крепления диодного моста/регулятора напряжения моментом 9-12 Н·м.
Затяните винт крепления щеткодержателя/регулятора напряжения моментом 9-12 Н·м.
Затяните болты крепления диодного моста моментом 9-12 Н·м.
Затяните гайку крепления шкива моментом 80-110 Н·м.
Затяните стяжные болты моментом 4-6 Н·м.
Затяните гайку крепления положительной клеммы аккумуляторной батареи моментом 4-7 Н·м.
Видео про «Ремонт и проверка генератора типа В (DAC)» для Daewoo Matiz
Компрессор кондиционера. Шум.
Как просто заменить подшипник натяжного ролика кондиционера Lanos.Nexia
https://youtube.com/watch?v=HQfQ7R36q2c
Замена подшипника шкива компрессора кондиционера
Генератор Дэу Матиз.
Генератор на Дэу Матиз выходит из строя очень часто. С этой проблемой сталкивались очень многие владельцы Дэу Матиз. Ни сама машина, ни автовладелец в этом не виноваты, причина в особенностях конструкции.
Дело в том, что диодный мост генератора Дэу Матиз своей минусовой пластиной не касается корпуса генератора непосредственно, а контакт проходит через шпильки крепления диодного моста и клепки, на которых собран сам диодный мост Матиз.
Контакт получается крайне не надежным, клепки обычно выгорают. Как следствие диодный мост сгорает. Это причина примерно 90% поломок генератора Дэу Матиз.
Итак, непосредственно сам ремонт генератора Дэу Матиз.
Необходимые инструменты: головка или ключ на 7 , головка Е5 или обычная на 4 мм, паяльник до 100Вт, тестер,
1. Снимаем пластиковую крышку генератора. Она держится на 3-х защелках.
2. Головкой на 7 откручиваем 3 винта крепления диодного моста Дэу Матиз. И три винта головкой Е5 или на 4мм.
3. Отпаиваем три вывода статора, которые идут к диодному мосту. Снимаем диодный мост вместе с реле-регулятором.
4. Отпаиваем вывод соединяющий диодный мост и реле.
5. Проверяем тестером ротор – должен быть примерно 3,5 Ом. Статор – выводы должны звонится на массу в МегаОмах или бесконечность. Диодный мост -проверяем каждый диод по отдельности, тестер в положении «проверка диодов». Если хоть один пробит- меняем диодный мост. Реле регулятор генератора проверить в домашних условиях не сможем никак, только с помощью специального тестера для реле, либо с исправным генератором на проверочном стенде.
6. Собираем все в обратной последовательности, но уже с новым диодным мостом Дэу Матиз.
7. Проверить работоспособность генератора при таких обстоятельствах сможем только на машине после его установки. Не забудьте заранее зарядить аккумулятор!
8. Напряжение зарядки генератора на Матиз должно быть 13,6-14,8 V, контрольная лампочка зарядки должна гаснуть.
9. Искать и покупать генератор на Дэу Матиз бу смысла нет, так как ремонт генератора на Матиз не дорогой, и даже уже перебранный генератор Дэу Матиз примерно в 2 раза дешевле новых. При таком же качестве и с гарантией 6 месяцев. Цену на ремонт генератора Матиз (генератор матиз цена) , перебранный генератор на Matiz можно узнать позвонив по телефонам на главной странице этого сайта по ремонту генераторов. Генераторы всегда есть в наличии.
Подходит для всех Дэу Матиз и Спарк с мотором 0,8 литра.
При покупке генератора Daewoo Matiz, гарантия на генератор пол года.
Заводской дефект генераторов ,связанный с частым выходом из строя диодного моста Дэу Матиз, устранен! Больше он не будет ломаться!
Генератор Дэу Матиз
Цена на генератор Дэу Матиз указана с условием сдачи старого агрегата.
Мы можем выполнить ремонт Вашего генератора Дэу Матиз.
Номера генератора Bosch .0986049051 Valeo 440122 600001 AB165104 TA000A52202 Delco 219170 219251 96380673 DRA3824N DRA3824N.
Cервисный центр Rs Center-Vostok – ремонт генераторов в Москве. Вы можете проконсультироваться по любому вопросу. Звоните нам по тел. +7 (495) 645-60-46, или 8 (905) 513-64-75.
Начинаем работу
Открыв капот, находим там расширительный бачок с охлаждающей жидкостью. Её нам нужно будет слить, дабы при дальнейшем демонтаже не вылить её на пол. Предварительно готовим небольшую ёмкость для сбора охлаждающей жидкости. Хватит и бутылки из-под газированной воды.
Снимаем разъём с генератора и пыльник возле правого колеса
Итак, отсоединяем патрубок, который ведёт от расширительного бачка к дроссельной заслонке. Для этого сжимаем хомут пассатижами, немного отводя назад. Это позволит нам снять уже названный верхний патрубок. Сдвигаем хомут ближе к моторному щиту для удобного отвода и слива жидкости из патрубка в бутылку или канистру, которую ранее подготовили. Поскольку давления в патрубке практически нет, можно не бояться того, что он выскочит из ёмкости. Чтобы более эффективно слить жидкость – заводим двигатель и ждём, пока весь антифриз будет слит.
Теперь мы можем снять расширительный бачок. Снимаем клеммы с аккумуляторной батареи, чтобы избежать возможного короткого замыкания. Сейчас можно снять и второй верхний патрубок, а также поднять бачок ГУР. Это позволит немного отодвинуть по отношению к себе расширительный бачок и демонтировать нижний патрубок, сдвинув пассатижами зажимной хомут. Теперь можно полностью снять бачок, что мы и делаем. Убираем все патрубки в сторону, чтобы получить свободный доступ к генератору.
Можно использовать и неоригинальные генераторы при замене
Важные замечания
При эксплуатации автомобиля Daewoo Matiz могут возникать проблемы с генератором.
Если ремонт не возможен, то данную запчасть необходимо заменить. При этом, речь идёт не только о стандартной модели, но и о генераторе JA1600 (JA1600IR) от HC-PARTS, а также некоторых других под номерами 96289030, 96380673, 96566261 и 96567255. Помимо этого, возможно использование неоригинальных моделях от EAI под номером 56938, от JAPANPARTS под номером ALZ460, от LAUBER под номером 11.1600, а также некоторых других. Их характеристики практически полностью идентичны оригинальным генераторам, которые могут быть легко заменены ими.
