Замена рулевого наконечника шевроле ланос

Замена рулевых тяг Chevrolet Lanos 2005 – 2009

Инструменты:

  • Противооткатный упор (башмак)
  • Домкрат винтовой
  • Подставка автомобильная
  • Балонный ключ
  • Гаечный ключ накидкой 12 мм
  • Гаечный ключ накидной 15 мм
  • Гаечный ключ накидной 17 мм
  • ​Гаечный ключ накидной 19 мм
  • Отвертка плоская средняя
  • Съемник шаровых шарниров
  • Штангенциркуль

Детали и расходники:

  • Аэрозольная смазка типа WD-40
  • Щетка металлическая
  • Гайка крепления пальца наружного наконечника рулевой тяги 2 шт (GM 94515405)
  • Рулевая тяга левая (GM 07848281)
  • Рулевая тяга правая (GM 07848282)
  • Наконечник рулевой тяги левый (GM 96275018)
  • Наконечник рулевой тяги правый (GM 07846495)
  • Болт регулировочный рулевого наконечника 2 шт (GM 07846696)

Примечание:

Работу удобнее выполнять на подъемнике. Можно провести ее и на автомобиле, установленном на опоры. Замена показана на примере левой рулевой тяги, правую тягу заменяйте аналогично.

1. Затормозите автомобиль Шевроле Ланос стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»).

2. Поддомкратьте и установите на опоры переднюю часть автомобиля со стороны заменяемой тяги. Снимите колесо.

3. Откройте капот Шевроле Ланос. Рулевые тяги прикреплены к пластине рулевого механизма болтами, расположенными в моторном отсеке за дроссельным узлом.

Расположение рулевого механизма

Болты крепления рулевых тяг к пластине рулевого механизма.

4. Поддев отверткой, снимите стопорную пластину болтов крепления рулевых тяг к рейке рулевого механизма.

Стопорная пластина болтов крепления рулевых тяг.

5. Выверните болт крепления тяги к рейке и извлеките болт из отверстий направляющей планки рейки, рулевой тяги и опорной пластины.

6. Отведите рулевую тягу от опорной пластины и снимите шайбу.

Шайба рулевой тяги

Полезный совет:

Если крепежные детали сильно загрязнены, очистите их металлической щеткой и обработайте аэрозольной смазкой типа WD-40

7. Отверните гайку крепления шарового пальца наконечника к поворотному рычагу телескопической стойки.

Примечание:

Гайки крепления шаровых пальцев на наконечники рулевых тяг Шевроле Ланос, самоконтрящиеся. При каждом снятии заменяйте гайки новыми.

Новая гайка крепления пальца наружного наконечника рулевой тяги (GM 94515405).

8. Установите съемник шаровых шарниров и выпрессуйте палец из бобышки поворотного рычага.

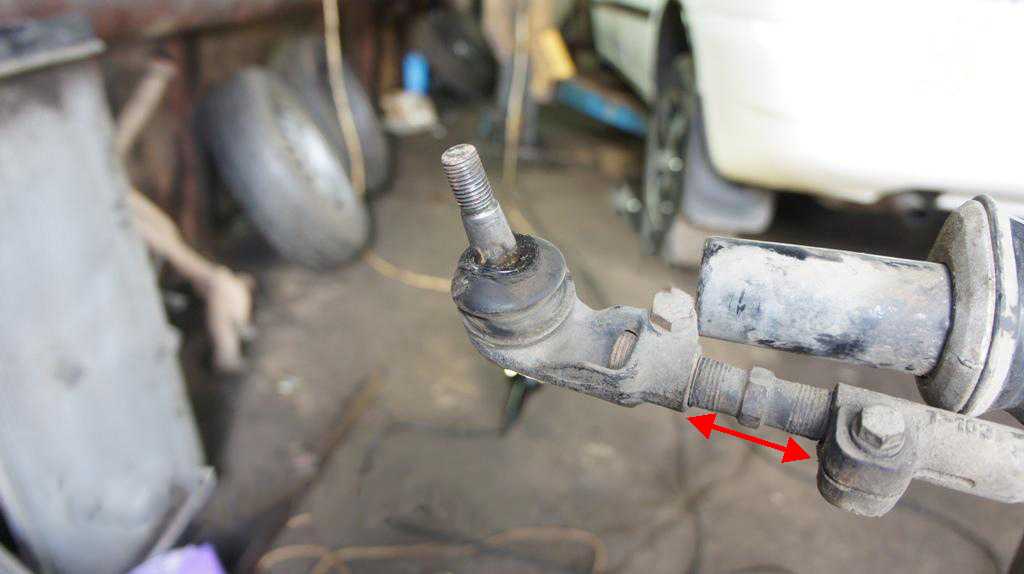

9. Снимите с автомобиля рулевую тягу в сборе. Измерьте свободную длину регулировочного болта.

10. Ослабьте затяжку болтов клеммовых соединений и выверните регулировочный болт из тяги и наконечника.

Примечание:

У резьбовых частей болта разное направление резьбы, поэтому болт при вращении будет одновременно выворачиваться из тяги и наконечника.

11. Установите новую рулевую тягу и при необходимости новые ее детали в порядке, обратном снятию.

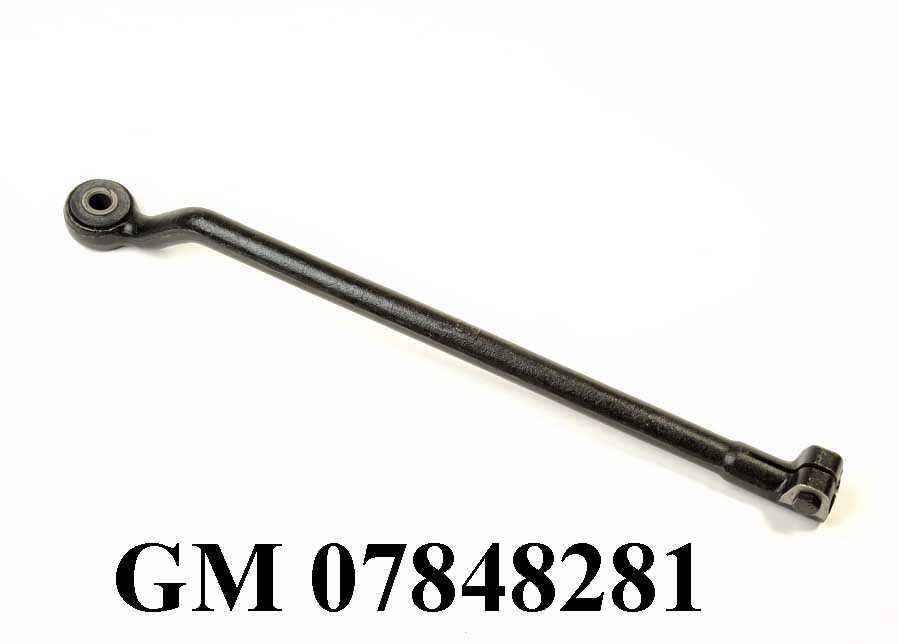

Новая рулевая тяга левая (GM 07848281).

Новая рулевая тяга правая (GM 07848282).

Новый наконечник рулевой тяги левый (GM 96275018)

Новый наконечник рулевой тяги правый (GM 96275019)

Новые регулировочные болты рулевого наконечника (GM 07846696).

Примечание:

При сборке учитывайте следующее требование: регулировочный болт должен быть ввернут в тягу и наконечник на одинаковое число оборотов. Для того чтобы по возможности сохранить регулировку схождения колес, при сборке тяги ориентируйтесь на измеренную свободную длину регулировочного болта. Момент затяжки болта клеммового соединения 22 Н·м, гайки пальца шарового шарнира 60 Н·м, болта крепления тяги к рейке рулевого механизма 90 Н·м.

12. Проверьте и, при необходимости, отрегулируйте углы установки передних колес.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Замена сайлентблоков в рулевой тяге на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!Сайлентблоки рулевых тяг — Состоят по большей части из резины, резина со временем твердеет, в связи с чем трескается потом, из-за этого появляется люфт у рулевого колеса (Если сайлентблоки оказались в хорошем состоянии, тогда рулевую рейку глядите, из-за неё тоже люфт быть может, читайте статью: «Регулировка рейки на десятом семействе») и кстати, если тяги в Вашем городе стоят не сильно больших денег, то рекомендуем сразу их целиком покупать с сайлентблоками, потому что когда всё заводом изготовлено, это по лучше будет.

Примечание!Для замены сайлентблоков, снять тягу с автомобиля придётся и при помощи головки подходящего диаметра, выпрессовать сайлентблоки, из инструментов будут нужны: Большой набор ключей, отвёртки, спец. съёмник для выпрессовки рулевого наконечника из отверстия, пассатижи и молоток!

Где находятся сайлентблоки в рулевых тягах?По одному сайлентблоки, в рулевых тягах располагаются, а вставляются они в те места, где тяга болтом крепится к рулевой рейки, данное отверстие для наглядности на фото ниже указано красной стрелкой, а сам сайлентблок, показан на маленьком фото в левом нижнем углу картинки (Он снят на большом фото с тяги).

Когда нужно менять сайлентблоки в рулевых тягах?Увидеть сайлентблок в рулевой тяги не возможно, не отвернув болт который её крепит, поэтому чтобы то и дело время от времени не возиться с этими болтами, ждите появления симптом, а именно когда люфт у рулевого колеса появится, появятся стуки в рулевой рейки, когда это всё начнёт ощущаться, отверните по одному болту (После отворачивания одного болта, сразу же его заверните на место, просмотрев сайлентблок, оба не нужно выкручивать, потому что упадёт стопорная пластина) которые тяги крепят, для этого подденьте при помощи плоской отвёртки стопорную пластинку (см. фото 1) и выкрутите нужный для Вас болт, который крепит одну из тяг, взявшись рукой за тягу, аккуратно опустите её и посмотрите на состояние сайлентблока, на нём не должно быть трещин, резина не должна сильно затвердеть (Она живая быть должна, свежая), если всё с сайлентблоком в порядке, просмотрите другую тягу и в конце, установите стопорную пластину на своё место, если с сайлентблоками всё в порядке, а у руля люфт есть, то рулевую рейку смотрите.

Как заменить сайлентблоки в рулевых тягах на ВАЗ 2110-ВАЗ 2112?

1. Сперва снимите нужную для Вас рулевую тягу или сразу же обе, чтобы их снять, нужно будет болты отвернуть которые тяги крепят к рулевой рейки (Как это сделать объяснено выше), затем вынуть рулевые наконечники придётся из отверстий и можно снимать тяги (По поводу наконечников, написано в статье: «Замена рулевых наконечников на ВАЗ»).

2. После чего воспользоваться болтом придётся подходящего размера, тем болтом, который крепит колесо (Один из болтов крепления), его будет нужно вставить в отверстие сайлентблока и при помощи молотка, по ударять по болту несколько раз придётся и он, вместе с сайлентблоком вылезет наружу, но только учтите что бить нужно таким образом, чтобы сайлентблок мог выпрессоваться без проблем, то есть на асфальт положить тягу и бить по болту молотком просто не получится, придётся либо тиски искать и выбивать сайлентблок как показано на фото ниже, либо же просто пару кирпичей рядышком положите, они те самые тиски заменят и сайлентблок легко выбьется, с третьего, четвёртого раза (Вместо болта, можно головку подходящего диаметра использовать).

3. Для запрессовки нового сайлентблока, смазка будет нужна для них, какой ни будь болт длинный так же подходящего размера (Чтобы в отверстие сайлентблок пролез), одна гайка для этого болта и шайбы, когда Вы всем этим запаслись, смажьте внутреннюю часть рулевой тяги, куда сайлентблок будет устанавливаться (см. фото 1) и собрав спец. приспособление из болта, гайки и шайб (см. фото 2), установите сайлентблок на своё штатное место, удерживая при этом сам болт при помощи головки и воротка от проворачивания и закручивая в этот момент гайку, которая и запрессует сайлентблок на своё штатное место.

Дополнительный видео-ролик:Посмотрите ролик в котором показывается процесс замены сайлентблоков на рулевых тягах от автомобиля ВАЗ 2108, в этих тягах сайлентблоки используются другие, но меняются они точно так же как и на десятом семействе авто, но только в этом ролике всё при помощи молотка делается, новый сайлентблок мы Вам не советуем так как показано на видео запрессовывать, потому что его так очень легко можно испортить.
