Chevrolet lanos: замена прокладки выпускного коллектора

Течет масло из-под головки. Менять ли прокладку

Появление масла на блоке цилиндров в районе сопряжения с головкой не всегда может говорить о необходимости замены прокладки. Если нет других симптомов ее износа, попробуем отделаться малой кровью

Как показывает практика, почти на всех Ланосах с пробегом около 60 тысяч можно наблюдать течь масла из-под прокладки. Перед тем как заменить прокладку и потратить полдня на эту работу, все же стоит внимательно осмотреть двигатель. Конечно, если есть явные признаки нарушения герметичности, такие как:

уходит антифриз или масло;
в расширительном бачке появились масляные разводы;
прорыв выхлопных газов в систему охлаждения, о чем скажет характерный запах при открытом бачке;
белый густой дым из выхлопной трубы;
попадание антифриза в картер и образование эмульсии, особенно явно это видно на первых порах под крышкой маслозаливной горловины;
антифриз выдавливает через расширительный бачок;
забрасывает свечи маслом, сизый дым из выхлопной трубы при запуске,

тогда замена прокладки ГБЦ на Ланосе будет вполне оправдана.

Есть и другие случаи. К примеру, болты головки блока имеют плохую привычку вытягиваться после нескольких циклов сильного нагрева и остывания. Особенно, если смена температур происходила быстро. Поэтому и герметичность прокладки могла пострадать. На практике стоит попробовать протянуть болты строго по схеме, желательно с предварительным отпусканием на пол оборота. Для этого обязательно необходим динамометрический ключ. Делаем так:

сливаем антифриз из системы (по желанию);
отпускаем динамометрическим ключом все болты на головке в порядке, обратном затяжке на 25 Н·м;
протягиваем болты по схеме до усилия 15-20 Н·м;
повторно протягиваем болты до максимальных 80 Н·м.

Бояться не нужно, болты мы не сорвем, если будет следить за показаниями динамометра. В 80% случаев течь масла из-под прокладки головки прекращалась вплоть до следующего демонтажа ГБЦ. Подтяжка болтов будет актуальна для всех 1,5-литровых моторов Ланоса с пробегом от 50 тысяч км.

Признаки прогоревшей прокладки

Проще всего владельцу машины с инжекторным двигателем, за работой которого следит ЭБУ (электронный блок управления). Он подает сигнал о неисправности прокладки на приборную панель, где загорается лампочка Check. Это значит, что лямбда-зонд, которым обычно оснащен коллектор, зафиксировал изменение объема кислорода в выхлопах, проинформировав ЭБУ. Двигатель начинает работать в аварийном режиме, пока дефект не ликвидируют.

«Симптомы» прогоревшей прокладки:

двигатель работает нестабильно;
издает при работе нехарактерный звук;
в салоне пахнет отработанными газами.

ВНИМАНИЕ! О том, что прокладка выпускного коллектора прогорела, оповещает узнаваемое стрекотание, создаваемое газами, которые прорываются сквозь уплотнитель. Автомобилисты часто говорят, что двигатель «сечет»

Выхлопы через системы вентиляции и отопления быстро проникают в салон, что чревато не только ухудшением микроклимата, но и негативными последствиями для здоровья. Вот почему замена прокладки выпускного коллектора становится вынужденной, но необходимой мерой.

Когда нужны замена и снятие выпускного коллектора на ВАЗ-2114

Огромные перепады температуры — это основная проблема, с которой сталкивается выпускной коллектор и прокладка, ради которой его и снимают. Сам коллектор выполнен из чугуна особой марки, он может выдерживать высокие температуры (до 800-900 градусов), тем не менее это критические значения, после которых коллектор может покоробиться или растрескаться.

Выпускной коллектор ВАЗ-2114

Замена или демонтаж выпускного коллектора ВАЗ-2114 необходимы в таких случаях:

Механическое повреждение коллектора.
Коробление и потеря герметичности на стыке с головкой блока цилиндров.
Прогар прокладки между головкой и коллектором.
Появление трещин в результате перегрева двигателя.
Замена коллектора на устройство другой конфигурации, адаптированного на более жёсткий режим эксплуатации.

В том случае, если мы не собираемся участвовать в скоростных заездах на приз начальника областного ГИБДД, замена или демонтаж коллектора может быть необходим в ряде случаев.

Инструмент и материалы для демонтажа

Есть ряд симптомов, которые подскажут, что нужно готовиться к снятию выпускного коллектора:

повышенный уровень шума в подкапотном пространстве, двигатель издаёт характерный, громкий звук в любых режимах работы;
прорыв отработанных газов в подкапотное пространство и иногда в салон;
снижение мощности двигателя из-за несовпадения отверстий для выхода выхлопных газов в головке блока и в коллекторе.

Многие решаются на замену штатного коллектора «тюнинговым», выполненным из нержавеющей стали и имеющего иную конфигурацию, тем самым желая повысить мощность двигателя, снизить сопротивление, которое штатный коллектор оказывает выхлопным газам. Как правило, самой частой причиной демонтажа узла становится прогар прокладки.

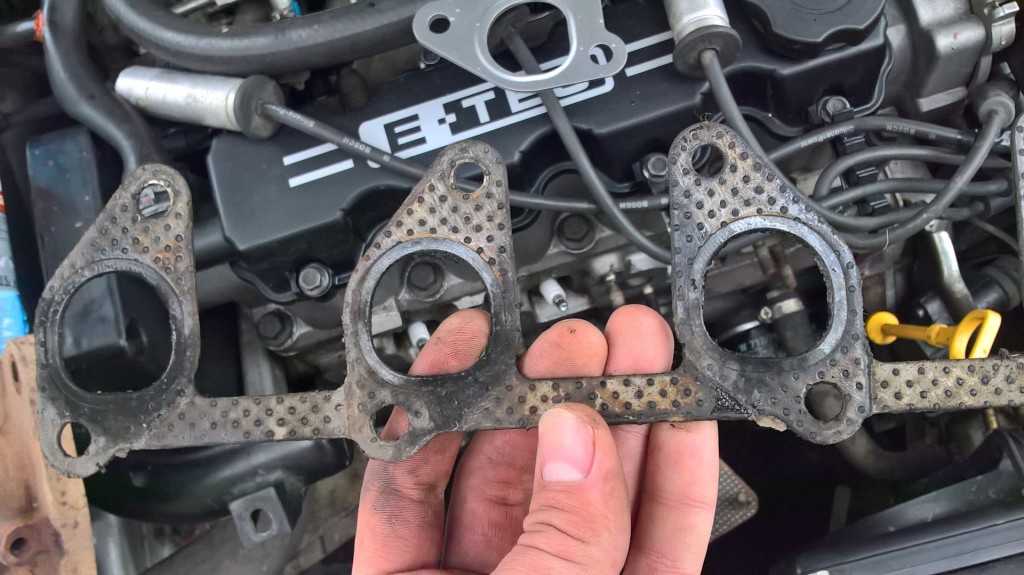

Прокладка выпускного коллектора

Для демонтажа коллектора будет необходим штатный набор инструментов, набор головок с удлинителями, проникающая смазка WD-40 или её аналог. В случае обрыва шпилек пригодится экстрактор шпилек, дрель, сверла и набор метчиков. За день-два до демонтажа коллектора стоит увлажнять по несколько раз весь крепёж, это существенно упростит процедуру снятия.

После установки новых прокладок (для 8-клапанного мотора и для 16-клапанного они разные) и фиксации коллектора стоит убедиться, что узел не контактирует с электропроводкой, шлангами и не касается стабилизатора. Удачной всем работы!

Chevrolet Lanos: Замена прокладки впускном трубы

Chevrolet Lanos / Руководство по ремонту, обслуживанию, эксплуатации автомобиля Chevrolet Lanos / Двигатель / Замена прокладки впускном трубы

Между фланцами головки блока цилиндров и впускной трубы установлена уплотнительная
прокладка, изготовленная из прессованного асбестового листа, армированного сталью.
При нарушении герметичности этой прокладки двигатель работает неровно («троит»).
Если не удается устранить неисправность подтяжкой крепления впускной трубы, замените
прокладку.

Для замены прокладки впускной трубы отсоединять какие-либо шланги (кроме шланга
системы вентиляции картера двигателя) и провода не требуется. Их гибкость позволяет
отвести впускную трубу от головки блока цилиндров на расстояние, достаточное для
снятия прокладки.

Вам потребуется торцовый или накидной ключ «на 12».

1. Слейте жидкость из системы охлаждения (см. «Замена охлаждающей жидкости»,
с. 67).

2. Ослабьте натяжение ремня привода генератора и насоса гидроусилителя рулевого
управления и снимите ремень со шкива генератора (см. «Замена ремня привода генератора
и насоса гидроусилителя рулевого управления», с. 63).

3. Выверните болт крепления натяжной планки генератора и отведите генератор от
двигателя, повернув его на кронштейне.

4. Ослабьте хомут крепления шланга системы вентиляции картера двигателя к патрубку
крышки головки блока цилиндров, сжав пассатижами его отогнутые ушки, сдвиньте хомут
по шлангу…

5. …и отсоедините шланг от крышки.

6. Отверните десять гаек и болтов крепления впускной трубы в последовательности,
показанной на рис. 5.5.

Рис. 5.5. Последовательность отворачивания гаек и болтов кропления впускной трубы

7. Снимите впускную трубу со шпилек, отведите чуть в сторону и снимите со шпилек
прокладку.

8. Тщательно очистите привалочные поверхности головки блока и впускной трубы
от остатков старой прокладки.

9. Установите новую прокладку и все снятые детали в последовательности, обратной
снятию.

10. Болты и гайки крепления впускной трубы затягивайте в последовательности,
обратной показанной на рис. 5.5, моментом, приведенным в приложении 1.

Полезный совет

Во избежание прилипания прокладки и для повышения ее герметичности
рекомендуем перед установкой прокладки смазать ее с обеих сторон тонким споем графитной
смазки.

Шпильки головки блока цилиндров и болты крепления впускной трубы смажьте графитной
смазкой.

Замена уплотнения масляного картера

Масляный картер установлен на герметике, какая-либо прокладка в уплотнении отсутствует,
поэтому в случае течи масла подтяжка болтов крепления картера не приведет к желаемому
результату. Необходимо …

Замена прокладки выпускного коллектора

Другое на сайте:

Замена масляного уплотнительного кольца приводного вала
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините приводной вал от коробки передач.

2. Лезвием плоской отвертки снимите уплотнительное кольцо из гнезда коробки передач.

Предупреждение
Очистите гнездо уплотнит …

Обслуживание системы охлаждения (опорожнение, промывка и заправка)
Не допускайте попадания антифриза на открытые участки тела и окрашенные поверхности
автомобиля. Случайные брызги без промедления смывайте обильным количеством воды.
Помните, что антифриз является …

Ремонт шарниров привода переключения передач
При увеличении зазоров в приводе переключения передач появляется вибрация рычага
переключения передач во время движения, а переключение передач становится нечетким
и затрудненным. В этом случае не …

Осмотр

Осмотр выявил место прогара прокладки ГБЦ. Между третьим и четвертым цилиндрами она пробита. Видно, что на последнем много нагара от масла. К сожалению, у снятой ГБЦ обнаружен серьезный дефект. В свечных колодцах 2-го и 4-го цилиндров стояли футорки или по-другому ввертыши восстановления резьбы. Значит, до нас она была нарушена в связи с чем их и поставили. В итоге нами было рекомендовано установить новую ГБЦ или бывшую в использовании, но в хорошем состоянии.

Нагар на 4-ом цилиндре По сравнению с другими цилиндрами на 4-ом больше нагара

Нарушенная резьба 2-го цилиндра ГБЦ под замену

Клиент привез б/у ГБЦ в хорошем состоянии. Отдаем на мойку и шлифовку по плоскости.

Замена прокладки головки блока цилиндров своими руками

Когда требуется замена прокладки головки блока цилиндров на Шевроле Авео, большинство водителей обращаются к услугам СТО. Конечно, делать ремонт самостоятельно – дело хлопотное и нет никакой уверенности, что результат будет успешным.

Но если выполнять всю последовательность работ согласно рекомендациям опытных механиков и вооружится инструкцией с фотографиями, то почему бы и не рискнуть. Если же вы являетесь сервисом который занимается двигателями Cummins (Камминз), то настоятельно рекомендую ООО «Уралтехноград» http://ural-tk.

com/produktsiya_i_uslugi/zapchasti_cummins/dvigateli_cummins_ который предлагает запчасти исключительного качества по самым приятным ценам для двигателей Cummins. Много клиентов уже успели оставить положительные отзывы о качестве товаров.

Когда я увидел что низ двигателя автомобиля и его передок весь в масле, то понял, что между цилиндрами плохая герметизация и требуется менять прокладку ГБЦ. Решил рискнуть и сделать это самостоятельно.

На практике оказалось, что замена прокладки головки блока цилиндров своими руками особых затруднений не вызывает. Конечный результат меня полностью удовлетворил, поэтому решил поделиться со всеми своим опытом.

Надеюсь, что моя инструкция поможет вам сэкономить на услугах профессиональных автомехаников.

Чтобы было понятней, снял выпускной коллектор.

Здесь видно: компрессор кондиционера, поддон двигателя залиты маслом.

Возле автомобиля постоянно пахло маслом, когда заезжал в гараж этот запах чувствовался сильнее, но в салоне запаха не было.

Вороток вставляем в трубу, приматываем изолентой, отмеряем от центра 25см, сверлим отверстие для безмена.

Вот такое получилось у нас устройство.

Тянем под углом 90 град (усилие 10кг).

Готовим самодельное устройство, чтобы сдерживать шкив распредвала:

Шкив коленвала откручиваем с помощью головки «на 17», 85 мм высотой, также используем короткий вороток с трубой метровой длиной. Здесь понадобится помощник, который на пятой передаче будет давить на педаль тормоза.

Теперь нам придется откручивать шкив насоса гидроусилителя. Чтобы удерживать шкив, нужно сделать такое устройство: к ключу 10-12 приварить часть шестигранника «на 10», предварительно обточив его до 9мм.

Жидкость сливаем и откручиваем провода, шланги, снимаем ремень ГРМ. С ГУР жидкость можно не сливать, насос ГУР будет достаточно открутить от блока, не разбирая его шланги. Ремень вытаскивается и так, а головку снимать насос не мешает.

Когда снял распредвал, то увидел такую картину:

Двигатель моего автомобиля имеет пробег 50 тык. Покупал машину с пробегом 28. Что заливал предыдущий владелец автомобиля не знаю, я использовал только Castrol Magnatec 5w40. В принципе, ничего ужасного я здесь не увидел, на рокерах и распредвале выработка небольшая.

«Гуано» имеется в трубках вентиляции, есть немного под заливной крышкой. Движок без «мазута» только в темном налете.

Из увиденного можно сделать вывод – Castrol хорошо смазывает, а моет не очень… Теперь снимаем головку и видим, что вокруг масляного канала уплотнительное кольцо отсутствует.

Есть небольшой нагар:

Как видно по фотографии, требуется замена заправки на свечах

Прокладка головки «GLASER» (Испания). Код прокладки H50080-00.

Ее достоинством является уплотняющее кольцо из меди вокруг масляного канала:

Прикладываем прокладку.

Одеваем прокладку на головку (чтобы не повредить) и устанавливаем на блок головку.Распредвала намазываем черным «ABRO».

Устанавливаем, если шайбы старые, как в моем случае, наживляем новые болты.

Код болтов 94501001.

Подтягиваем болты, используя наш самодельный динамометрический ключ.

Хочу обратить ваше внимания, что после того как вы снимете головку, следует снять рокера, шайбы, гидрокомпенсаторы, чтобы эти детали не высыпались, когда будете наклонять и переворачивать головку. Когда головка установлена, корпус распредвала намазан герметиком, все ставится на свое место в той же последовательности

Теперь устанавливаем прокладку выпускного коллектора:

Вытираем мотор.

Прикручиваем выпускной коллектор.

Прикручиваем термоэкран.

Подключаем провода, трубки, устанавливаем ремни, аккумулятор, заливаем антифриз.

Теперь можно тестировать результат наших трудов. У меня запустился движок (надеюсь, у вас тоже), вентиляторы заработали.

Теперь вы знаете как производиться замена прокладки головки блока цилиндров, всего вам доброго.

Какие преимущества и недостатки при удалении катализатора на Ланосе

После удаления нейтрализатора из автомобиля Шевроле Ланос возникает вопрос о том, какие преимущества и недостатки у такой переделки выхлопной системы. Одним из основных преимуществ является расход топлива, который уменьшится. Насколько снизится расход, просчитать практически невозможно. Фильтр создает дополнительное препятствие на пути у проходящих выхлопных газов, поэтому мотору необходимо преодолеть дополнительное препятствие. Отсутствие фильтрующего устройства является преимуществом для самого мотора, так как кроме снижения расхода топлива, улучшается динамика разгона, исключаются проблемы с запуском мотора и т.п.

Собственно преимуществами удаления катализатора на Ланосе, Сенсе и Шансе, являются:

Отсутствие необходимости приобретения новых катализаторов, стоимость которых составляет около 10-15 тысяч рублей
Улучшение динамики автомобиля и снижение расхода топлива
Увеличение ресурса мотора

Теперь узнаем о минусах, чтобы в итоге определиться, стоит ли удалять катализатор из автомобиля шевроле ланос при выходе его из строя. Кстати, вопрос о том, какой срок службы имеет катализатор, довольно популярен. На ланосах этот элемент служит не более 100-120 тысяч км пробега. На иномарках срок службы достигает 150-180 тысяч км. Недостатками являются:

Один из существенных минусов — это увеличение вредных веществ в составе выхлопных газов. Ранее автомобили не оснащались катализаторами, но в связи с увеличением численности автомобилей, экологическая ситуация всего мира начала резко падать. Именно поэтому автомобили начала выпускать со встроенными фильтрами очистителей выхлопных газов
После снятия катализатора ощущается, что звук выхлопа становится намного звонче
Необходимость замены прошивки или установки обманки, чтобы обеспечить нормальную работу ЭБУ при отсутствующем катализаторе

Когда из строя выходит катализатор на Ланосе, то не остается выбора у владельцев автомобилей, как заменить его более дешевыми устройствами. Итог такой переделки — возможность нормальной эксплуатации автомобиля.

Рекомендация автора! Автомобили Ланос и Шанс и Сенс последних лет выпуска начали комплектовать катализаторами, которые располагаются сразу на выпускном коллекторе. Сделано это для того, чтобы повысить эффективность очистки выхлопных газов, а также исключить возможность установки вместо неисправного фильтрующего элемента проставок. Выпускной коллектор и нейтрализатор являются одним целым, поэтому задача удаления устройства из системы несколько усложняется. Если есть сварочный аппарат, то не составит большого труда вырезать неисправный нейтрализатор, и установить вместо него проставку.

Теперь, когда вы понимаете назначение рассматриваемого устройства на машине, можно принимать соответствующее решение о том, что делать, когда он выходит из строя.

Ремонт головки блока цилиндров Chevrolet Lanos SX

Фотоотчет показывающий ремонт головки блока цилиндров автомобиля Chevrolet Lanos SX своими руками.

Необходимые детали:

Bosal 258-047 — гайка крепления выпускной системы.
Elring 702.269 — сальник распредвала передний.
General Motors 96350814 — прокладка выхлопной системы.
General Motors 94501001 — болт с двухгранной головкой.
General Motors 96181207 — прокладка коллектора выпускного.
General Motors 96184840 — прокладка выхлопной системы.
General Motors 94501001 — болт с двухгранной головкой.
Ajusa 13079600 — прокладка коллектора впускного.

Инструменты:

Вороток (12).
Удлинитель и головки на 10,12,13,14,15,17,19 (+ 85мм головки на 15 и на 17).
Крестовая отвертка.
Герметик чёрный.
Фиксатор шпилек.
Притирочная паста.
Рассухариватель клапанов.

Купленные детали (см. описание).

Снимите защиту, затем пыльник ремня компрессора кондиционера, слейте антифриз. Подкрылки снимать необязательно. Снимите ремни привода кондиционера и генератора. Выставьте поршень в положение ВМТ.

Насос гидроуселителя не мешает снять голову, снимайте по желанию. Снимите крышку распредвала. Открутите болты и снимите модуль распредвала, уберите старую прокладку.

Откручиваем выпускной коллектор от впускной трубы и вынимаем голову.

Поршни, клапана, всё оказалось в копати и нагаре. Если наблюдаете аналогичную проблему, льем отчиститель карбюратора, чтобы всё это дело размокло, а потом всё тщательно моем.

Толкатели клапанов, компенсаторы и колпачки клапанов аккуратно вынимаем и складываем на чистую тряпочку в том порядке, в каком они стоят, если головка блока цинлиндров смотрит на вас выпускным коллектором (это для того что бы все детали поставить в обратном порядке на свои места). Далее рассухариваем. Для этого используйте рассухариватель и старый болт крепления головки блока (предварительно подобрав к нему гайку). Вставляете болт в отверстие для него же предназначенное, цепляете к нему рессухар

Напрессовываем новые колпачки только руками! Если подобьёте молотком или оправкой как на Тазах – колпачок порвётся! У меня на подушечках больших пальцев аж сеняки остались после сие действий. После собираем всё в обратном порядке и засухариваем.

Всё тщательно вытираем и моем, если уж сами взялись за ремонт.

Собираем все в обратном порядке и при этом всё обильно смазываем маслом.

Если меняете прокладки впускного и выпускного коллекторов, то лучше смазать прокладки с обеих сторон тонким слое

После глобальной зачистки двигателя, ставим новую прокладку ГБЦ.

Затем сверху саму ГБЦ в сборе с коллекторами.

Выставляем метки распредвала и коленвала, одеваем ремень грм, регулируем натяжение, и всё остальное собираем в обратном порядке.

Заливаем антифриз, вкручиваем свечи, устанавливаем на место аккумулятор, подключаем аккумулятор. Заводим. После первого прогрева двигателя и полного его остывания доворачиваем болты еще 35-50 градусов.

Заодно можно почистить и впускной коллектор, займет не боле часа. Всё это делается очистителем карбюратора.

Когда пора менять?

Существует три вида прокладок ГБЦ:

Асбестовые, идущие в ремкомплекте. Основные преимущества: упругость, устойчивость к высоким температурам, эластичность.
Безасбестовые быстро восстанавливаются, имеют минимальную усадку материала.
Металлические считаются самыми качественными и эффективными. При их использовании давление, оказываемое на блок, распределяется по всей поверхности блока.

Замена прокладки выполняется не только при демонтаже ГБЦ, причины могут быть следующие:

появившиеся протечки охлаждающей жидкости (ОЖ) или масла в месте соприкосновения блока цилиндров с головкой;
при попадании ОЖ в один из цилиндров, в выхлопных газах появляется белый дым;
на щупе наблюдается эмульсия белого цвета, что также говорит о попадании ОЖ в цилиндры;
если испорчена прокладка, пятна масла можно увидеть в расширительном бачке или на поверхности охлаждающей жидкости;
при попадании выхлопных газов из-за испорченного материала появляются пузырьки в радиаторе или расширительном бачке;
прогоревшее изделие.

Chevrolet Lanos / Руководство по ремонту, обслуживанию, эксплуатации автомобиля Chevrolet Lanos / Двигатель / Замена прокладки выпускного коллектора

Между фланцами головки блока цилиндров и выпускного коллектора установлена уплотнительная
прокладка, изготовленная из прессованного асбестового листа, армиро ванного сталью.
При нарушении герметичности этой прокладки происходит прорыв наружу отработавших
газов, сопровождающийся характерным резким звуком. Если удается устранить неисправность
подтяжкой крепления выпускного коллектора, замените прокладку.

Вам потребуется торцовая головка «на 12»

Примечание

При замене прокладки выпускного коллектора можно не отсоединять от
коллектора фланец приемной трубы.

Достаточно отвернув гайки крепления коллектора снять его со шпилек головки блока
и отвести от головки настолько, насколько позволяет гибкость системы выпуска.

Через образовавшийся зазор можно вынуть прокладку коллектора.

1. Снимите термоэкран выпускного коллектора (см. «Снятие и установка термоэкранов»,
с. 116)

2. Отверните восемь гаек крепления выпускного коллектора в последовательности,
показанной на рис. 5.6

Рис. 5.6. Последовательность отворачивайте крепления выпускного коллектора

3…. снимите со шпилек выпускной коллектор …

4. …и установленную под ним прокладку.

5. Тщательно очистите привалочные поверхности головки блока и выпускного коллектора
от остатков старой прокладки и нагара.

6. Установите новую прокладку и все снятые детали в последовательности, обратной
снятию.

7. Гайки крепления выпускного коллектора затягивайте в последовательности, обратной
показанной на рис.5.6, приведенным в приложении 1.

Полезный совет

Во избежание пригорания прокладки и для повышения ее герметичности
рекомендуем перед установкой прокладки смазать ее с обеих сторон тонким слоем графитной
смазки.

Шпильки головки блока цилиндров смажьте графитной смазкой.

Замена прокладки впускном трубы

Головка блока цилиндров — снятие, дефектовка и установка распределительного
вала

Распределительный вал установлен в отдельном корпусе, закрепленном на головке
блока цилиндров теми же болтами, что и го ловка на блоке. Поэтому для замены распределительного
вала требуется выверну …

Другое на сайте:

2. Лезвием плоской отвертки снимите уплотнительное кольцо из гнезда коробки передач.

Предупреждение
Очистите гнездо уплотнит …

Течет масло из-под головки. Менять ли прокладку

Признаки прогоревшей прокладки

Когда нужны замена и снятие выпускного коллектора на ВАЗ-2114

Инструмент и материалы для демонтажа

Chevrolet Lanos: Замена прокладки впускном трубы

Замена уплотнения масляного картера

Замена прокладки выпускного коллектора

Другое на сайте:

Осмотр

Замена прокладки головки блока цилиндров своими руками

Какие преимущества и недостатки при удалении катализатора на Ланосе

Ремонт головки блока цилиндров Chevrolet Lanos SX

Когда пора менять?
