Подрулевые переключатели Chevrolet Lanos T150
Положения рукоятки выключателя освещения на левом подрулевом переключателе:
На левом комбинированном подрулевом переключателе установлены:
- выключатель наружного освещения;
- переключатель света фар;
- выключатель противотуманных фар;
- выключатель указателей поворота; Для включения или выключения приборов наружного освещения независимо от положения ключа в замке зажигания поворачиваем рукоятку, расположенную на конце левого подрулевого переключателя.
При включенном наружном освещении и открытой водительской двери (когда ключ зажигания находится в положении «LOCK» или «ACC») раздается предупредительный звуковой сигнал, напоминающий о необходимости выключить освещение. Для кратковременного включения дальнего света фар независимо от положения рукоятки выключателя освещения и ключа в замке зажигания переводим рычаг подрулевого переключателя на себя. При отпускании рычаг возвратится в исходное положение. Для постоянного включения дальнего света фар поворачиваем рукоятку центрального выключателя освещения в положение «3» (см. выше) и нажимаем на рычаг от себя. При включении дальнего света фар в комбинации приборов синим светом загорается соответствующий сигнализатор.
Положения рукояток при включении противотуманных фар
Чтобы переключить дальний свет на ближний, передвигаем рычаг на себя. Для включения противотуманных фар включаем габаритный свет, установив рукоятку «А» на конце переключателя в положение «2» или «3», и поворачиваем рукоятку «В» в положение «ON». При включении противотуманных фар в комбинации приборов загорается соответствующий сигнализатор. Указатели поворота включаются при перемещении левого комбинированного подрулевого переключателя вверх или вниз до упора (при включенном зажигании). В верхнем положении рычага включен правый указатель поворота, в нижнем — левый. При возврате рулевого колеса в нейтральное положение подрулевой переключатель автоматически переводится в исходное положение и указатели поворота выключаются. Для кратковременного включения указателей поворота переводим рычаг вверх или вниз до их включения. После отпускания рычаг автоматически возвращается в нейтральное положение. Правый подрулевой переключатель управляет работой очистителя и омывателя ветрового стекла. Очиститель и омыватель работают при включенном зажигании. Для включения очистителя ветрового стекла переводим правый подрулевой переключатель в одно из верхних положений. Режимы работы очистителя ветрового стекла снизу вверх:
- OFF — очиститель выключен (исходное положение);
- INT — прерывистый режим работы очистителя, с 4-х секундной паузой между рабочими циклами;
- LO — постоянный режим работы очистителя с низкой скоростью;
- HI — постоянный режим работы очистителя с высокой скоростью.
Для кратковременного включения очистителя слегка нажимаем на рычаг в сторону положения «INT» и отпускаем его. При этом очиститель совершит один рабочий цикл.
Правый подрулевой переключатель
Для включения омывателя ветрового стекла переводим на себя рычаг правого подрулевого переключателя и удерживаем его. При включении омывателя ветрового стекла одновременно с подачей жидкости щетки очистителя совершат четыре цикла.
При эксплуатации автомобиля в зимний период щетки очистителя во время стоянки могут примерзнуть к стеклам. Включение очистителя в это время может привести к выходу из строя его электродвигателя. Перед включением очистителя следует освободить примерзшие к стеклам щетки.
Видео про «Подрулевые переключатели» для Chevrolet Lanos
Источник
Chevrolet Lanos Оливка › Logbook › Подрулевой переключатель дворников с регулировкой паузы.
Всем привет!Давно хотел установить переключатель дворников с кольцом паузы. И вот наконец это свершилось.Итак, чтобы заменить переключатель нам понадобиться снять верхнюю часть кожуха руля.

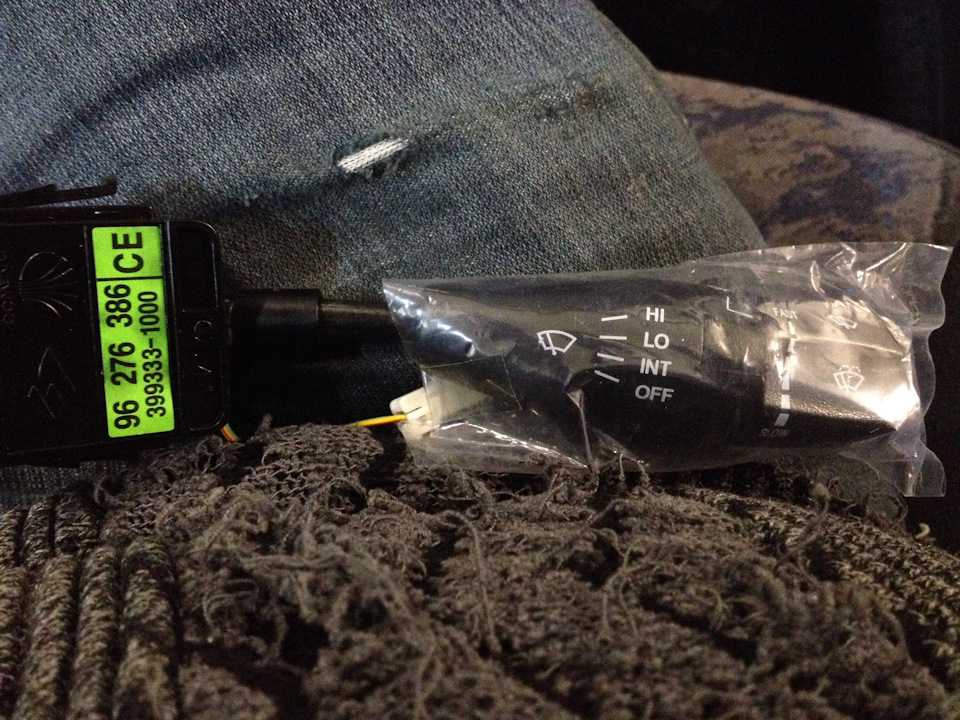

Для этого откручиваем два винтика под рулем, которые скрепляют верхнюю и нижнюю части кожуха. Далее снимаем верхнюю часть и отсоединяем старый переключатель, который фиксируется двумя защелками. Ставим новый переключатель с кольцом паузы на место.

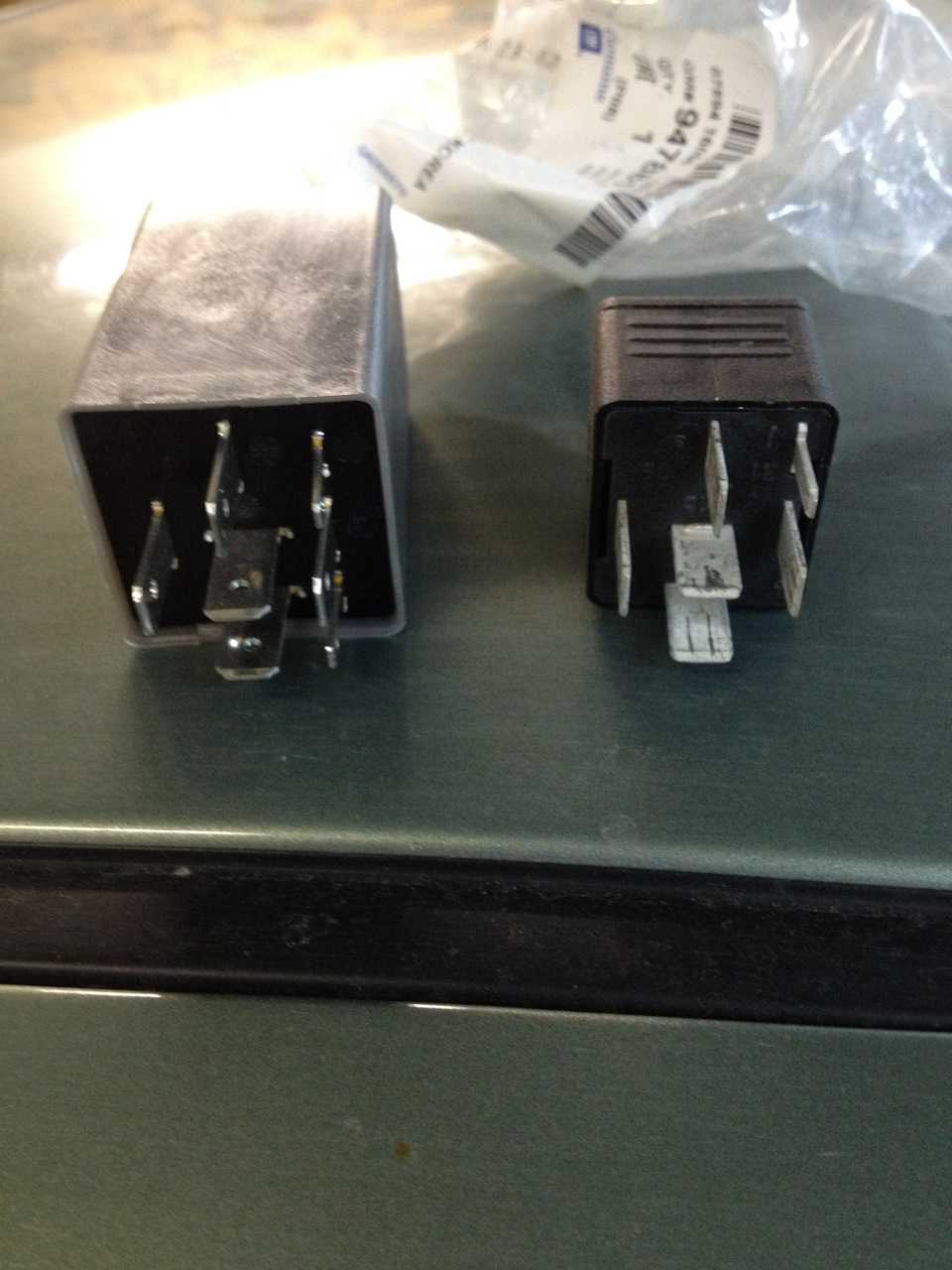

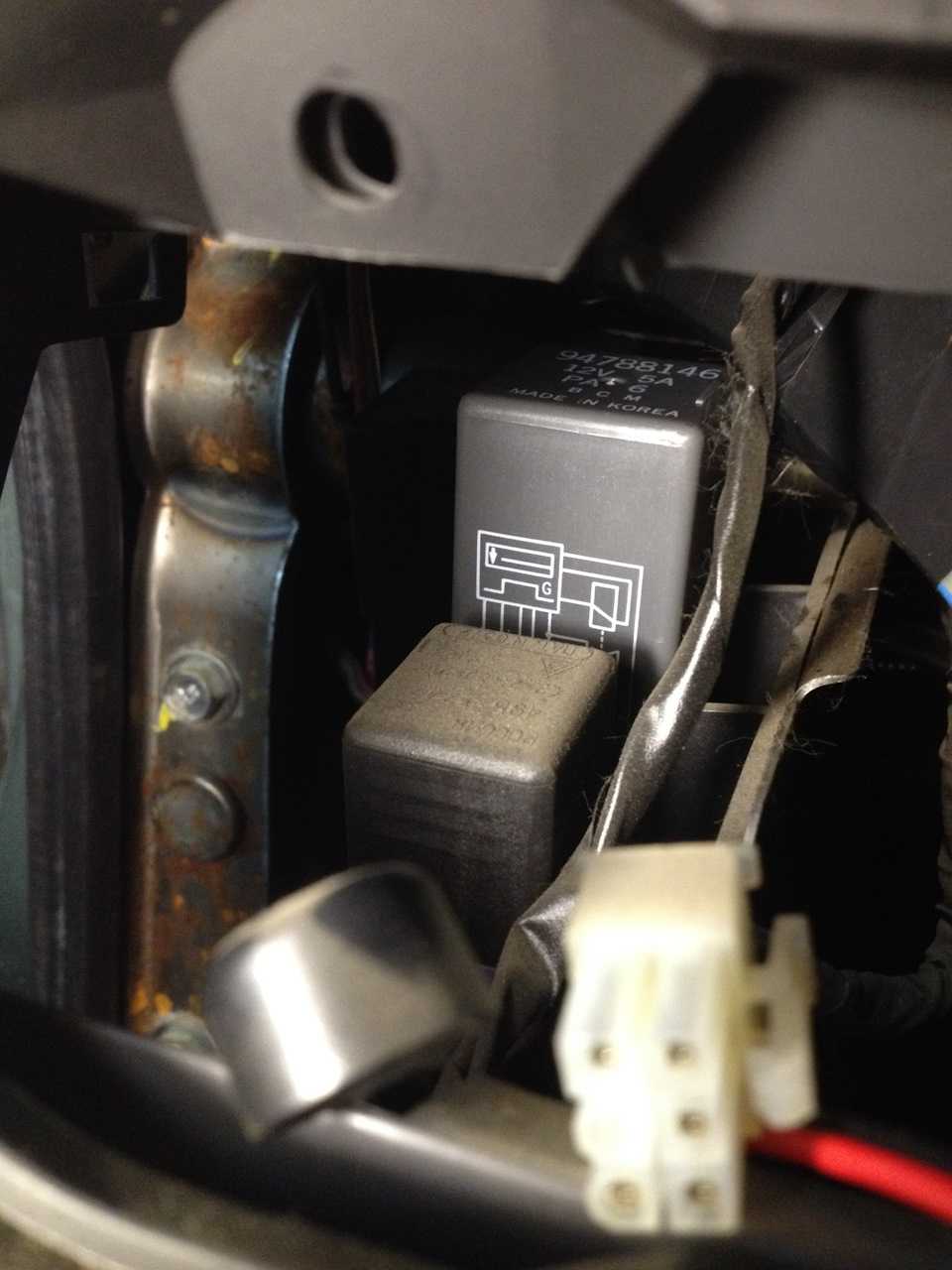

Далее с левой стороны, под корректором фар, снимаем старое реле дворников. Оно 6 контактное. И ставим новое реле с Daewoo Nexia 7 контактное.

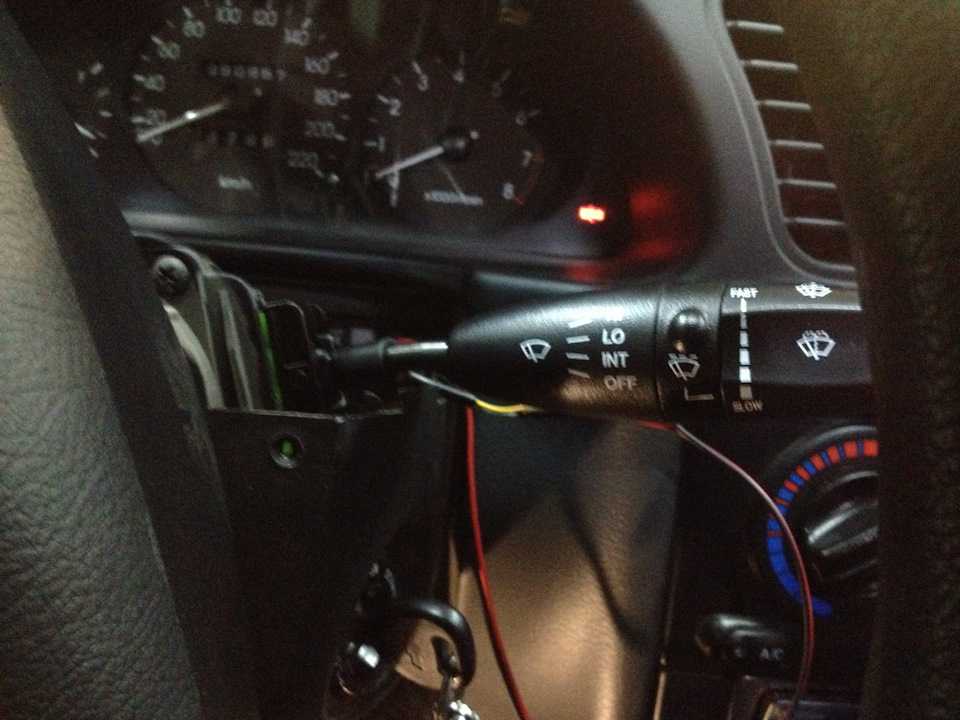

Соединяем кольцо переключателя дворников с маленькими контактами на реле. Один провод я подключил к существующей проводке, а второй добавил к новому контакту на реле с помощью маленькой «мамы».
Теперь можно изменять время паузы. Кольцо регулирует 7 положений. От 10 до 3 секунд.

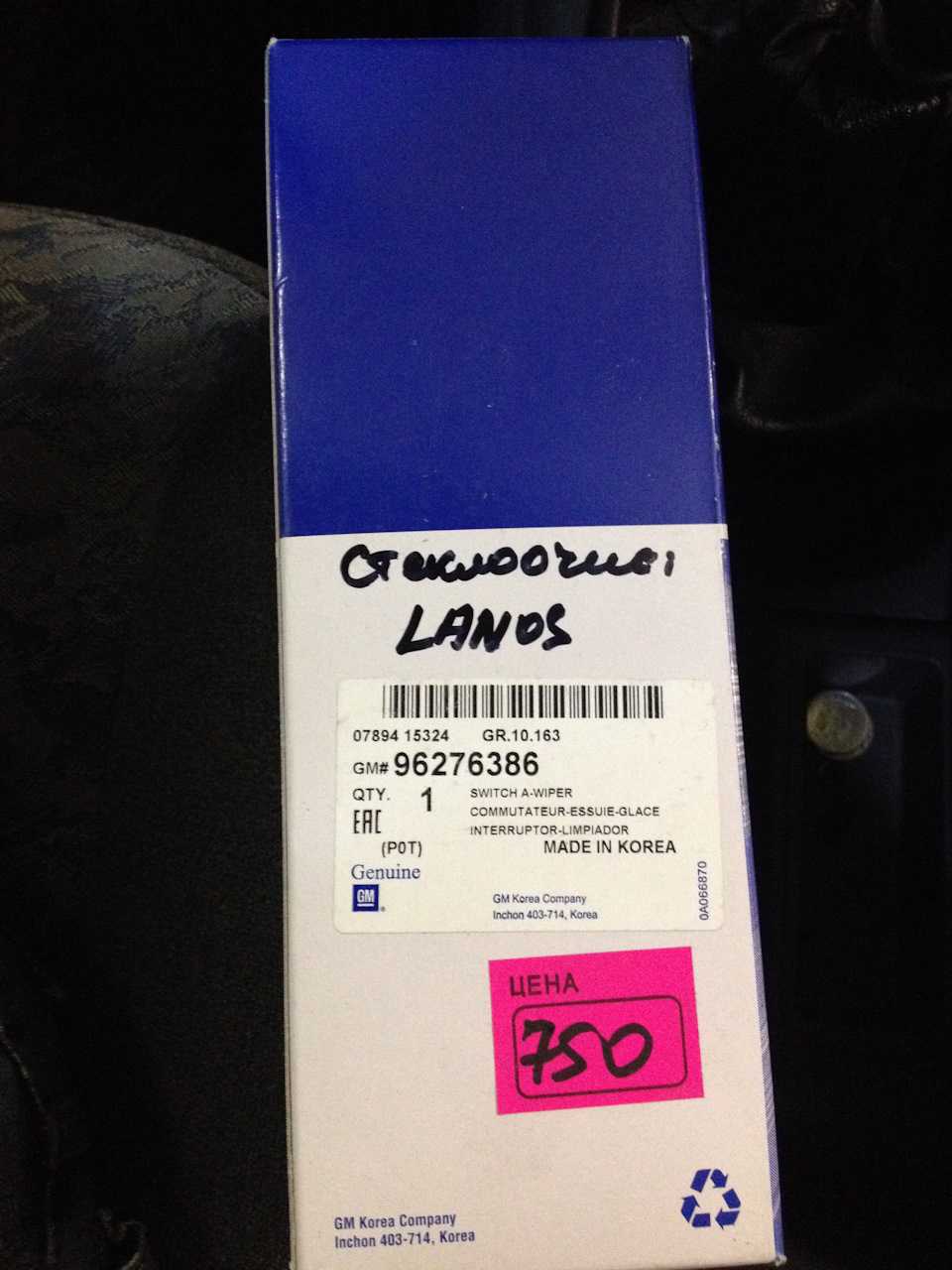

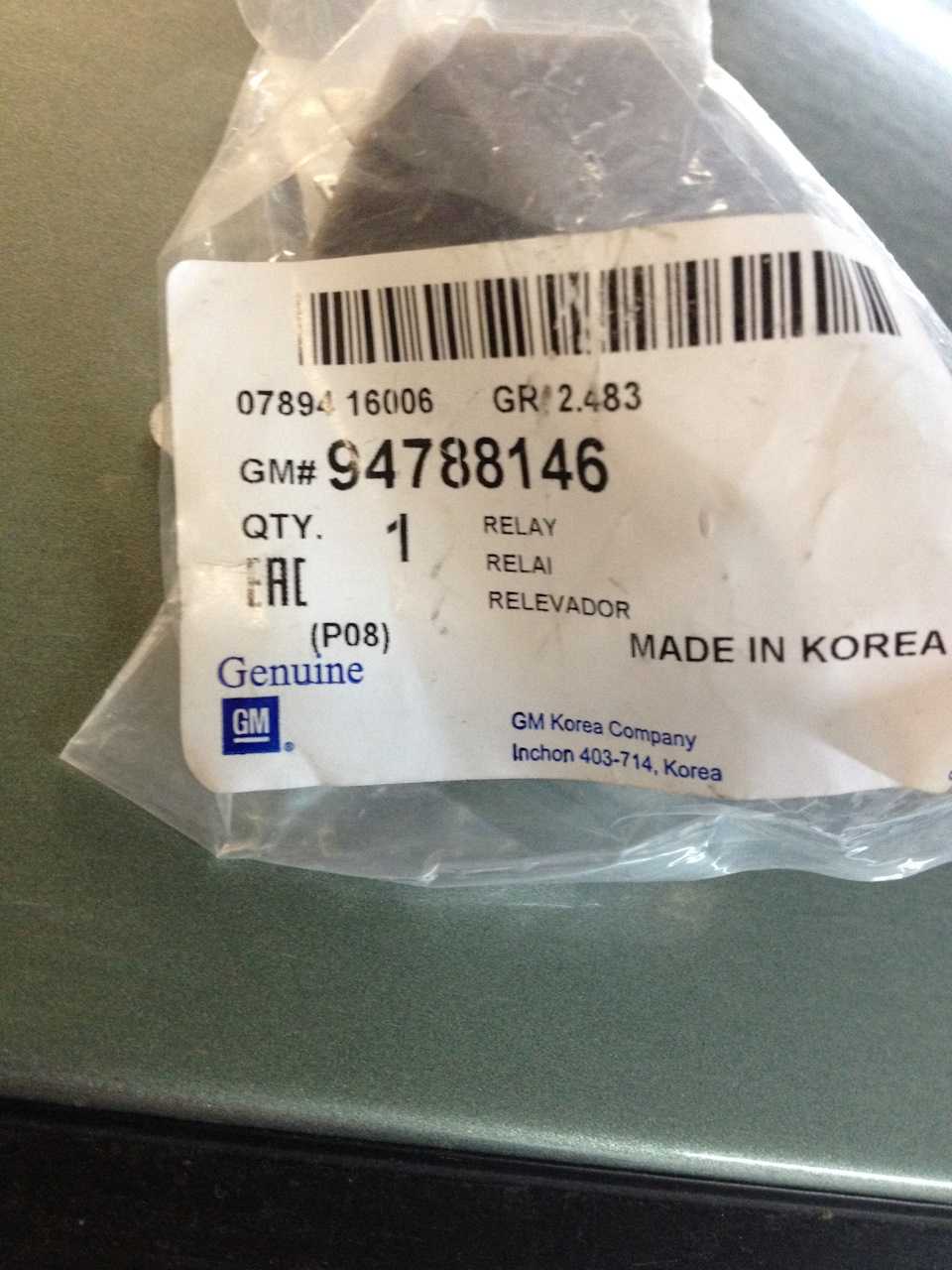

Итог:Переключатель 96276386 — 750 рублейРеле 94788146 — 450 рублей.

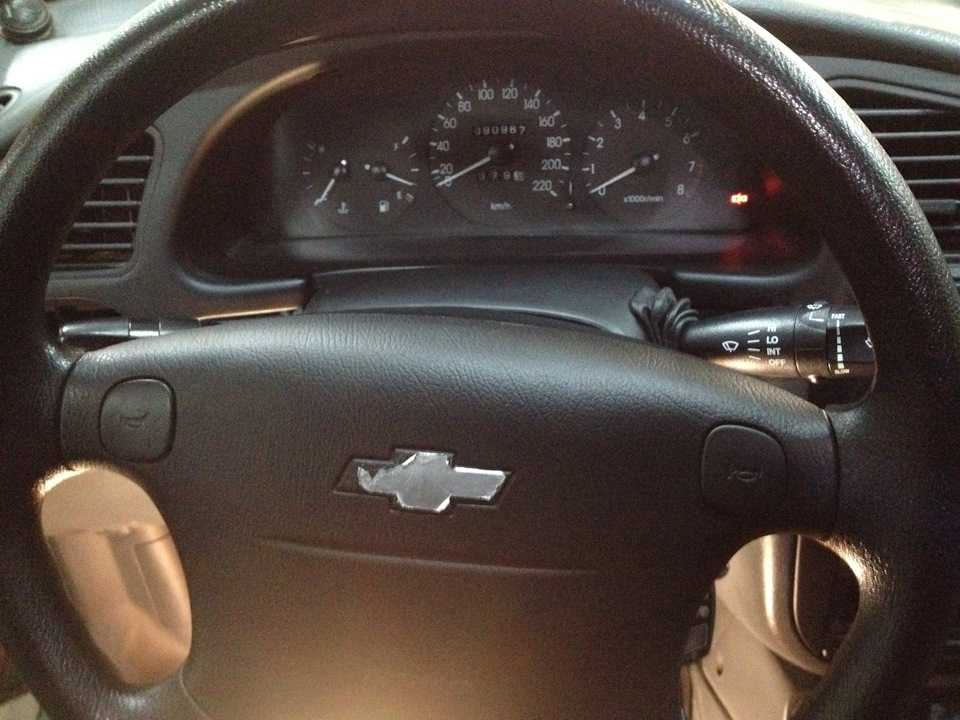

Всем спасибо за внимание! Удачи на дорогах!
