Принцип функционирования детали и его устройство

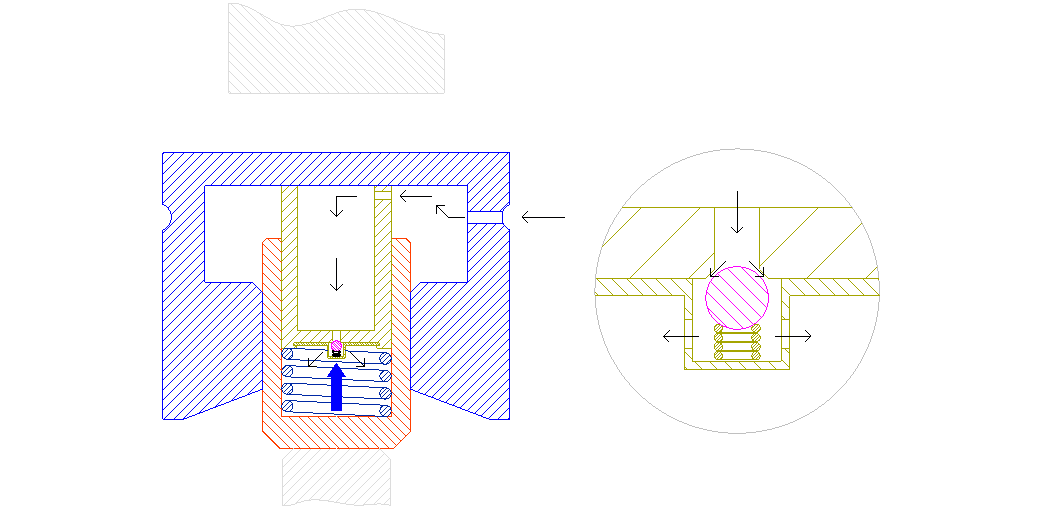

Чтобы разобраться с принципом работы гидрокомпенсатора, следует узнать его внутреннее устройство. Схематически его конструкция представлена на фото ниже.
- Кулачек распределительного вала
- Отверстие внутри гидрокомпенсатора
- Плунжерная втулка
- Плунжер
- Пружина клапанного плунжера
- Пружина клапана ГРМ
- Тепловой зазор между кулачком ГРМ и компенсатором
- Шарик — играет роль клапана
- Канал в корпусе компенсатора
- Канал в ГБЦ, по которому масло подается к гидрокомпенсатору
- Пружина плунжерной пары
- Верхняя часть клапана (стержень)
Разобравшись с устройством механизма, следует выяснить принцип его работы
Мало кто понимает, как работают гидрокомпенсаторы на современных автомобилях, в том числе и Ланос, поэтому уделим особое внимание этому вопросу
https://youtube.com/watch?v=-wQKQjZhcYI%3F
Принцип работы гидрокомпенсатора (сокращенно «гидрик») на автомобилях Ланос основывается на выполнении следующих манипуляций:
- В начальном положении, когда кулачок не воздействует на рабочую поверхность гидрокомпенсатора, клапан 12 находится в закрытом положении. Закрытие клапана происходит за счет усилия пружины 6 (как показано на схеме выше)
- Когда кулачок не воздействует на поверхность компенсатора, то за счет своей конструкции, происходит соприкосновение рабочей части (верхней) гидрика с кулачком. Для устранения теплового зазора между компенсатором и кулачком, происходит перемещение плунжера за счет воздействия пружины 11. Пружина воздействует на плунжер, который в свою очередь перемещает корпус гидрокомпенсатора, осуществляя его соприкосновение с поверхностью кулачка
- При этом устраняется тепловой зазор между кулачком и поверхностью гидрика. Максимально плотное прилегание деталей положительно отражается на работе двигателя. Он работает тише, уменьшается расход и увеличивается мощность
- Когда кулачок начинает воздействовать на поверхность корпуса компенсатора, то он опускается вниз. При этом происходит совмещение каналов 9 и 10, через которые внутрь детали поступает масло под давлением от масляного насоса
- Масло заполняет камеру плунжерной пары через отверстие 2, преодолевая усилие пружины 5, в результате чего открывается клапан (шарик). При заполнении камеры компенсатора происходит ее высвобождение от воздуха. Если каналы не засорены, то воздух удаляется практически сразу, а если нет, то можно услышать звонкий звук при запуске двигателя. Его длительность не превышает 1 минуты, что свидетельствует о заполнении компенсатора маслом. Пока камера не заполнится маслом, между поверхностью кулачка и рабочей частью компенсатора будет образовываться зазор, за счет которого и формируется звонкий звук
- Кулачок ГРМ начинает давить на поверхность компенсатора. При этом внутри плунжерной пары формируется высокое давление, что обусловлено наличием клапана в виде шарика
- За счет низкой степени сжатия масла, происходит сдавливание гидрокомпенсатора, который воздействует на стержень клапана. Клапан при этом открывается. Компенсатор играет роль передаточного устройства
- В процессе сжатия плунжерной пары из камеры через шарик выделяется некоторое количество масла, за счет которого смазывается поверхность кулачка (в верхней части компенсатора имеется небольшое отверстие, через которое выделяется масло)
- Когда кулачок проворачивается, то рабочая часть компенсатора соприкасается с его поверхностью за счет разжимания пружины 11, воздействующей на плунжер 4
Как видно по схеме, принцип работы гидрокомпенсатора на автомобиле достаточно простой. Для понимания процесса, ниже представлена анимация работы компенсатора.
В процессе эксплуатации авто не требуется вмешательство в работу клапанов, так как за настройку тепловых зазоров отвечают гидрокомпенсаторы. Однако в процессе работы компенсаторы также изнашиваются, что приводит к возникновению сбоев. Проявляется сбой работы гидрокомпенсаторов на автомобилях, в том числе и Ланос 1.5 и 1.6, путем возникновения стука.
https://youtube.com/watch?v=s_xUugmLISo%3F
Ремонт гидрокомпенсаторов Ланос и Шанс
Стоимость гидротолкателей на Ланос не является заоблачной, поэтому в случае малейших подозрений на его непригодность, следует без раздумий менять. Чтобы убедиться в непригодности компенсатора, следует после его извлечения сжать его пальцами. Если он сжимается, то это значит, что механизм плунжерной пары изношен, и деталь нуждается в замене. Обычно признаком непригодности компенсатора является их постоянный стук при прогретом двигателе и на больших оборотах.
Чтобы произвести ремонт и промывку толкателя, его следует разобрать. Деталь имеет разборную конструкцию, поэтому приступаем:
- Снимается стопорное кольцо в верхней части детали, после чего из корпуса следует слить оставшееся масло
- Извлекаем плунжер из корпуса, и оцениваем его состояние. Если износ незначительный, значит, компенсатор можно очистить, и установить на место
- После извлечения плунжера внизу останется пружинка, которую следует вынуть, и очистить вместе со всеми деталями
- Используя специальные средства для чистки карбюратора, производится очистка всех составляющих деталей. Для этого можно деталь в разобранном виде положить в емкость, и залить очистителем на несколько часов
- После очистки всех составляющих элементов, осуществляется сборка детали
- Самый важный этап — это надежно закрепить стопорное кольцо, для чего рекомендуется воспользоваться накидным ключом соответствующего размера
- На этом ремонт в виде очистки толкателя завершен. Аналогичным способом следует произвести ремонт всех компенсаторов на Ланосе
Ремонт такого типа позволяет лишь избавиться от закоксованности детали, но в случае обнаружения износа устройства, его следует незамедлительно поменять
Особенно обратите внимание на пробег автомобиля. Если он большой (свыше 150 тысяч км), то без раздумий можно поменять компенсаторы
Однако и здесь важно не попасться на покупку не качественных деталей. Ведь часто случается так, что новые детали служат еще хуже, чем старые (заводские)
Гидрокомпенсаторы Ланос — почему стучат, насколько это опасно и инструкция по замене
Автомобили Ланос с объемами двигателей 1,5 и 1,6 литра оснащаются устройствами автоматической регулировки тепловых зазоров клапанов. Такие устройства называются гидрокомпенсаторами, которые с течением времени имеют свойство технического износа. В автомобилях Ланос с двигателем 1,4 литра (МЕМЗ-307) используются устройства для ручной регулировки тепловых зазоров, что выполняется через каждые 30-40 тысяч км пробега. В Ланосах 1,5 и 1,6 (а также 1,4 с двигателем A14SMS) устанавливаются гидрокомпенсаторы, которые при малейших неисправностях начинают давать сбои. Пришло время подробно разобраться с проблемой стука гидрокомпенсаторов на Ланосе. Выясним, насколько опасен этот стук, к чему он может привести, и когда необходимо проводить замену устройств.
