Как выставить угол опережения зажигания своими руками

Выставить правильно зажигание — это значит, что нужно найти нужный угол опережения зажигания (УОЗ). Настройка производится на холостом ходу, хотя это и так понятно, но вдруг кто-то задумал поставить авто на домкрат и настраивать на скорости.

Для настройки зажигания, надо знать, что оптимальные хорошие обороты коленчатого вала двигателя на холостом ходу — это от 850 до 900 об/мин. Угол наклона момента зажигания должен находиться от -1 до +1 градуса. Это градус по отношению к верхней мертвой точке (ВМТ).

Если используется лампочка для настройки, то ее подсоединяют к плюсовой клемме на распределителе зажигания (трамблер), а цоколь лампочки — с «массой». Разберем по отдельности варианты настройки.

  1. Запустить мотор, нагреть его до рабочей температуры и заглушить.
  2. Подключить стробоскоп к сети автомобиля.

Как выставить зажигание контрольной лампочкой

  1. Вращать коленвал мотора до тех пор, пока метка на его шкиве не совпадет с меткой ГРМ.
  2. При этом, бегунок трамблера зажигания должен быть направлен на первый цилиндр.
  3. Теперь надо ослабить гайку трамблера.
  4. Один провод соединяется с сердцевиной контрольной лампы (контролка) и с проводом катушки зажигания (бобина).

Последствия езды с неправильными настройками

Помимо ухудшения эксплуатационных качеств автомобиля, слишком раннее зажигание вызывает другие пагубные последствия:

  1. Детонация – злейший враг мотора. Из-за постоянных ударов по поршням пальцы расшатываются, в соединении образуется люфт. В результате разбиваются шатунные втулки и ускоряется выработка цилиндров.
  2. Стрельба в карбюратор наносит вред втулкам, на которых вращаются оси заслонок. Последние не закрываются плотно, отчего двигатель всасывает лишнее горючее на холостом ходу.
  3. Силовой агрегат склонен перегреваться и в случае неполадок системы охлаждения цилиндропоршневая группа может выйти из строя.

Ранний впрыск солярки в дизельный мотор чреват поломкой топливного насоса высокого давления (ТНВД) и форсунок. Представьте: насос качает топливо в одном направлении, а ему противодействует поршень, движущийся к ВМТ. Нетрудно догадаться, кому достанется удар.

Признаки позднего зажигания не менее опасны. Воспламенение топливной смеси на стадии расширения ведет к уменьшению КПД двигателя и возрастанию нагрузки на основные детали – поршни с кольцами, цилиндры и шатуны. Результат предсказать несложно – интенсивный нагрев и ускоренный износ.

Стрельба в выпускной тракт, вызванная запоздавшим искрообразованием, разрушает стенки выхлопной трубы и перегородки глушителя. Элементы придется ремонтировать с помощью сварки, а то и менять.

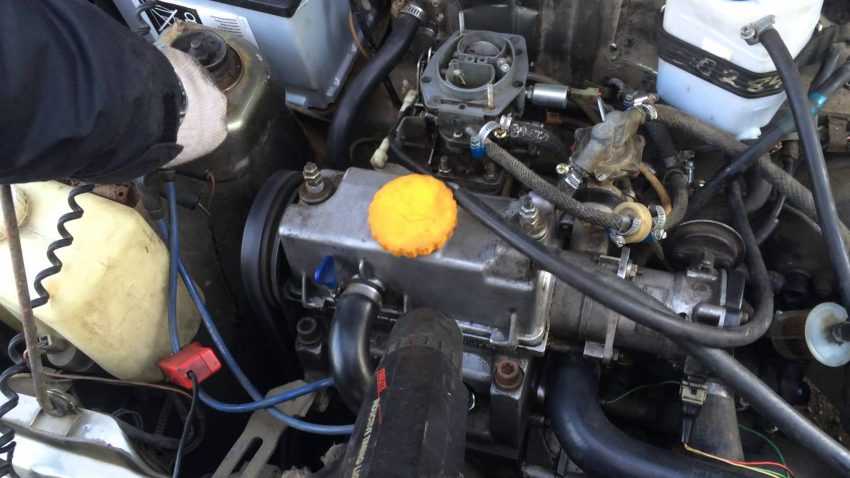

Регулировка зажигания на карбюраторных двигателях

Регулировка зажигания поворотом трамблера

Она производится поворотом корпуса распределителя зажигания (трамблёра), вал которого приводится в движение путем передачи крутящего момента от двигателя через промежуточные шестерни. На двигателях семейства ВАЗ 2108 вал трамблёра приводится во вращение путём непосредственного зацепления за распредвал, но это не имеет принципиального значения. Самое главное – точная согласованность системы зажигания с механикой ДВС.

Вне зависимости от того, какой трамблёр установлен – контактный или бесконтактный (с датчиком Холла), поворот его корпуса против направления вращения ротора увеличивает угол опережения зажигания. То есть, чтобы сделать зажигание «пораньше», нужно определить, в какую сторону вращается ротор – можно снять крышку с распределителя и провернуть коленвал. Куда крутить трамблёр для раннего зажигания – будет видно наглядно. Но не всегда требуемый угол опережения зажигания определяется заданными заводом характеристиками двигателя. На его величину также влияет октановое число топлива.

Очень наглядно это видно при использовании газобаллонного оборудования на авто с карбюраторными моторами. При первом переключении с бензина на газ машина отказывается разгоняться. Чтобы добиться нормальной работы двигателя, приходится не просто поставить зажигание пораньше, а повернуть трамблёр до предела против хода. И наоборот, при переключении обратно на бензин такое опережение зажигания будет излишним – об этом «скажет» стук поршневых пальцев, вызванных детонацией. Это объясняется большой разницей октановых чисел газа и бензина. Очень простой, но эффективный способ проверки точности установки угла опережения – это испытание работы мотора в движении. При резком нажатии педали газа в набирающем обороты двигателе должен появиться лёгкий кратковременный стук поршневых пальцев.

Дизельный автомобиль

Многие симптомы некорректной работы на бензиновых автомобилях переносятся и на дизель. Главное отличие между двумя этими автомобилями заключается в методе воспламенения топлива. Поджиг солярки заключается за счёт тесного контакта топлива со сжатым, горячим воздухом.

Регулировка на дизельном двигателе

Настойка зажигания на дизельных машинах состоит в поиске необходимого угла опережения для впрыска дизельного топлива, оно должно обязательно подаваться определённо в пиковый момент сжатия.

Если неправильно выставить угол, то впрыск будет несвоевременным. Это приведёт к некачественному сгоранию смеси, а работа двигателя будет осуществляться с нарушениями.

Daewoo Espero регулировка зажигания?

APC-Пользователи

250 сообщений

#2 Саша

Администратор

22467 сообщений

  • Город: Ч.Гать
  • Пол: Мужчина

Перед заказом модифицированного ПО Внимательно ознакомьтесь с ПРАВИЛАМИ

Внимание! Я не работаю с владельцами авто ! Я не работаю с «читальщико-заливальщиками» прошивок!

По рабочим вопросам доступен с 8.00 до 17.00 по Москве . Запросы поступившие после данного времени будут рассмотрены на следующий день

Внимание! Заказ недостающего модифицированного ПО в базе АРС-Клиента доступен из личного кабинета на сайте магазина

АРС АДАКТ разрабатывает прошивки для чип-тюнинга бензиновых и дизельных двигателей. В официальном магазине доступны готовые калибровки для любых задач: более 60 марок и 300 моделей, для ГБО, с переходом на другие нормы Евро и сохранением заводских. Если нет готовой прошивки, можно заказать индивидуальную калибровку под любые задачи.

Прошивки АДАКТ можно купить только в магазине на официальном сайте. Их распространение защищено с помощью ключа SenseLock и системы оценки действий пользователей. Любые другие сайты, предлагающие прошивки АДАКТ, выдают собственные непроверенные работы за калибровки нашей компании.

Источник

Система зажигания Део Эсперо

Цепь зажигания состоит из аккумуляторной батареи, распределителя зажигания, выключателя зажигания, свечей зажигания и проводов низкого и высокого напряжения. Информация об аккумуляторной батарее представлена в соответствующей главе.

Распределитель зажигания HEI

Распределитель зажигания оборудован внутренним датчиком, состоящим из постоянного магнита, полюсного наконечника с внутренними зубьями и считывающей катушкой. Зубья сердечника прерывателя вращаются в полюсном наконечнике. Когда зубья сердечника прерывателя совпадают с зубьями полюсного наконечника, в считывающей катушке индуцируется напряжение, которое является сигналом для электронного блока на отключение тока в первичной цепи индукционной катушки зажигания. Первичный ток резко уменьшается и во вторичной обмотке катушки зажигания индуцируется высокое напряжение. Это напряжение через ротор подается по высоковольтным проводам к свечам зажигания. Конденсатор, установленный в распределителе зажигания, обеспечивает подавление помех для радиоприема.

Угол опережения зажигания

При использовании стробоскопа подсоедините переходник между свечой зажигания первого цилиндра и высоковольтным проводом, идущим к этой свече, или воспользуйтесь датчиком индукционного типа. Не прокалывайте изоляцию высоковольтного провода. При появлении повреждения в изоляции высоковольтного провода будет происходить пробой на ближайшую деталь, соединенную с «массой», и свеча не будет работать должным образом. На некоторых двигателях предусмотрено отверстие для магнитного датчика, применяемого совместно со специальным электронным оборудованием, для установки момента зажигания. За сведениями о правилах работы с таким оборудованием следует обращаться к инструкциям производителей.

Высоковольтные провода, применяемые в системе зажигания, имеют пропитанный углеродистый сердечник, окруженный оболочкой из силиконовой резины диаметром 8 мм. Силиконовая оболочка выдерживает очень высокие температуры и обеспечивает хорошую изоляцию от высокого напряжения в системе зажигания HEI.

Рис. 6.14. Пример маркировки свечи зажигания: R – резистивный тип; 4 – размер резьбы 14 мм; 6 – тепловой режим; Т – коническая юбка изолятора; S – удлиненный наконечник электрода

Источник

Момент зажигания запаздывает

Сбитые регулировки трамблера могут привести к тому, что разряд на электродах свечи образуется слишком поздно – когда поршень уже находится в верхней мертвой точке (ВМТ) либо начал движение вниз – рабочий ход. В данном случае наблюдаются следующие характерные признаки:

  1. Обороты коленчатого вала на холостом ходу снижаются.
  2. Заметно падает мощность силового агрегата, автомобиль разгоняется очень вяло. Причина – потеря энергии вспышки топлива, сгорающего на рабочем ходу поршня.
  3. Сильно запаздывающая искра дает выстрелы мотора в глушитель. Газы прорываются через открывающийся выпускной клапан.
  4. Двигатель сложнее завести «на холодную».
  5. Потребление горючего увеличивается.

Следствием позднего зажигания на дизеле является затрудненный пуск даже на прогретом моторе и «чихание» черным дымом из выхлопной трубы. Поскольку впрыск топлива происходит в самом начале рабочего такта, солярка сгорает не полностью и выбрасывается наружу в виде копоти. Если подача топлива происходит чересчур поздно, силовой агрегат не заведется вовсе.

История производства Daewoo Espero

Сперва давайте углубимся в прошлое и я напомню историю данной модели авто. Выпускали машину С 1991 по 2000 год включительно, хотя в Википедии написаны годы производства — 1992?1999, это не верно.

Дэу Эсперо считается корейской автомашиной среднего класса (был только пятиместный седан), что была разработана на платформе GM J второго поколения. Сборка происходила в 5 странах — в России (Ростов-на-Дону), Южной Кореи, Иране Кермане, Польше (FSO) и Румынии (Automobile Craiova).

Дизайнеры кузова, как и прочих автомобилей Daewoo стали итальянцы (дело касается рук фирмы Bertone). Дэу Эсперо можно было купить с разными бензиновыми агрегатами:

  • 1,5 л (90 л. с.);

1,8 л (95 л. с.);

2,0 л (105 и 110 л. с.).

Помимо ручной трансмиссии (5 передач), предлагался автомат с 4-мя передачами.

В странах, где народ разговаривал на испанском языке, автомобиль переименовали на Aranos. Дело в том, что «Espero» на испанском обозначает «я жду» — это явно не самое лучшее название для машины было.

Ширина — 1718 мм

Высота — 1388 мм

Клиренс (дорожный просвет) — 150 мм

Колёсная база — 2620 мм

Колея задняя / передняя — 1423 / 1426 мм

Масса (вес) машины — 1085 кг

Объём бензобака — 50 л

3.34 Проверка/регулировка установки угла опережения зажигания

Проверка/регулировка установки угла опережения зажигания

Углом опережения зажигания называется угол, на который поворачивается коленчатый вал между моментами воспламенения смеси в каждом очередном цилиндре. Измерение производится относительно ВМТ конца такта сжатия соответствующего поршня, результат выражается в углах до или после ВМТ

В идеале воспламенение воздушно-топливной смеси в камере сгорания цилиндра должно производиться в момент прохождения поршнем положения ВМТ конца такта сжатия. При этом взрывообразно нарастающее давление в цилиндре будет толкать поршень вниз, вызывая тем самым вращение коленчатого вала двигателя. Ввиду того, что искрообразование между электродами свечи/воспламенение смеси занимает некоторое время (доли секунды), поджиг должен производиться немного раньше момента достижения поршнем положения ВМТ, иначе максимальное толкающее поршень давление не будет достигнуто, что приведет к снижению развиваемого двигателем крутящего момента.

Если установить угол опережения зажигания на 10° перед ВМТ, то воспламенение воздушно-топливной смеси в каждом из цилиндров будет происходить в момент, когда соответствующий поршень займет соответствующее положение (10° перед ВМТ конца своего такта сжатия). Сказанное остается верным лишь во время работы двигателя на холостых оборотах. Добиться максимальной эффективности отдачи двигателя/экономии расхода топлива можно добиться, если процесс сгорания смеси в цилиндрах будет завершаться в пределах 23° после ВМТ соответствующего поршня.

Какой должен быть угол опережения зажигания, корректировка угла на холостом ходу

Угол опережения зажигания должен быть оптимальным, то есть не слишком ранним и не слишком поздним. Регулировка момента зажигания на холостом ходу происходит следующим образом (двигатель, при этом, обязательно должен быть прогрет):

  1. Ослабляем гайку, которая фиксирует корпус трамблера, после чего он начинает медленно вращаться в различные стороны.
  2. В позиции, в которой обороты мотора будут наиболее максимальными, необходимо попробовать «погазовать». Если во время резкого нажатия на педаль не будет никаких выстрелов, хлопков и перебоев, а обороты будут стремительно ускоряться, значит требуемое положение найдено.
  3. От данной точки проверните корпус распределителя на один-два градуса по часовой стрелке, а затем зажмите его фиксатор. Последний пункт необходимо выполнить, чтобы зажигание было не слишком «ранним», в результате чего создается излишнее сопротивление вращению коленвала.

Как определить раннее или позднее зажигание двигателя автомобиля

Принцип действия любого автомобильного двигателя внутреннего сгорания основан на использовании энергии, получающейся вследствие динамичного расширения воспламенённой топливной смеси.Момент воспламенения топлива в цилиндре (цилиндрах) влияет на мощностные характеристики мотора, а также на то, запустится ли он вообще.Именно своевременность вспышки топливной смеси и является сутью определений «раннее» и «позднее» зажигание. Рассмотрим подробнее, как момент зажигания влияет на работу ДВС, а также, как определить раннее или позднее зажигание по характеру работы двигателя.

От правильной настройки и бесперебойной работы системы зажигания напрямую зависит стабильность работы двигателя, его мощность, топливная экономичность и т.д. В норме на четырёхтактных двигателях топливно-воздушная смесь должна воспламеняться в конце такта сжатия, то есть перед самым подъемом поршня в верхнюю мертвую точку. Такой момент зажигания обусловлен тем, что смеси требуется определенное время для сгорания, после чего энергия расширяющихся газов толкает поршень вниз и начинается рабочий ход.

Под поздним или ранним зажиганием следует понимать задержку или опережение срабатывания системы зажигания по отношению к тому, в каком положении находится поршень в цилиндре. Другими словами, искра свечи зажигания образуется и поджигает топливно-воздушную смесь не в оптимальный момент приближения поршня к ВМТ, а раньше или позже этого момента. Такое явление получило название раннего или позднего зажигания. По этой причине владельцы транспортных средств, в которых реализована возможность самостоятельной регулировки УОЗ (угол опережения зажигания), часто сталкиваются с необходимостью настройки зажигания.

Раннее или позднее зажигание

Слишком ранний поджиг смеси в рабочих камерах цилиндров или слишком поздний является причиной плохой работой ДВС. Двигатель может не тянуть в гору, медленно разгоняться, сильно вибрировать и т.д.

Признаки не верно выставленного зажигания:

  • мотор заводится с трудом;
  • повышенный уровень расхода топлива;
  • мотор не может развить мощность;
  • в режиме холостого хода (ХХ) ДВС то глохнет, то перегазовывает;
  • мотор слабо реагирует на нажатие педали газа;
  • ДВС перегревается;
  • мотор детонирует.

Легко можно определить, что зажигание надо настраивать, если слышны хлопки из глушителя, автомобиль «чихает». В таком режиме рекомендуется не эксплуатировать машину, а сразу отрегулировать. Тем более, одним из признаков является детонация, которая может разрушить клапана, поршни и цилиндры.

Другие способы настройки и проверка зажигания на автомобиле

Также можно выставить зажигание по искре или самостоятельно подобрать такой угол, когда двигатель будет работать наиболее стабильно и ровно. Самым простым и наименее точным способом является установка на основании работы мотора. Для настройки двигатель заводят, после чего ослабляется гайка фиксации корпуса трамблера. Далее понадобится провернуть корпус распределителя по часовой стрелке и против, найдя положение, при котором двигатель работает ровно и обороты ХХ самые высокие. После этого следует провернуть корпус прерывателя на пару градусов по часовой стрелке и затянуть гайку трамблера.

При настройке зажигания по искре следует совместить метки на шкиве коленвала и ГРМ, а метка на бегунке должна указать на провод первого цилиндра. Затем ослабляется гайка корпуса распределителя, после чего из крышки трамблера следует вынуть центральный высоковольтный провод.

Затем контакт провода следует расположить вблизи «массы» (расстояние около 5 мм.) и включить зажигание. После этого корпус прерывателя следует повернуть на 20 градусов по часовой стрелке. Теперь корпус нужно вращать обратно до момента, когда между «массой» и контактом провода появится искра. В этом положении корпус трамблера нужно зафиксировать крепежной гайкой прерывателя.

По окончании необходимо проверить правильность УОЗ в движении. На прогретом моторе машину следует разогнать до 40-45 км/ч, после чего включается четвертая передача и полностью нажимается педаль газа. Далее необходимо оценить степень детонации. Нормой считается, когда сразу после включения 4-й передачи детонация кратковременно присутствует (2-3 сек.), но исчезает с разгоном автомобиля. Если детонация после разгона продолжается, тогда высока вероятность раннего зажигания. Если детонации нет в момент включения 4-й передачи, тогда зажигание позднее. В таких случаях регулировку УОЗ следует повторять для получения оптимального результата.

Одним из главных отличий дизельного мотора от бензинового является принцип поджига дизтоплива. Зажигание топливно-воздушной смеси в дизельном двигателе реализовано посредством самовоспламенения солярки от контакта с предварительно сжатым и нагретым в результате такого сжатия воздухом в цилиндрах.

Выставление зажигания на дизельном двигателе подразумевает изменение угла опережения впрыска топлива, которое подается в четко заданный момент в конце такта сжатия. Если угол выставлен отлично от оптимальных параметров, тогда топливный впрыск окажется несвоевременным. Результатом станет неполноценное сгорание смеси в цилиндрах, что вызывает разрушительный дисбаланс в работе двигателя.

Следует помнить, что даже незначительные отклонения при выставлении угла впрыска топлива могут привести к серьезной поломке дизельного двигателя.

Получается, под системой зажигания дизельного двигателя стоит понимать важнейший элемент системы питания силового агрегата – топливный насос высокого давления (ТНВД). В большинстве дизелей именно данное устройство в комплексе с дизельными форсунками отвечает за своевременную дозированную подачу солярки в цилиндры мотора.

Бензиновые двигатели с впрыском топлива (инжекторные)

Признаки позднего зажигания на инжекторе те же, что и на карбюраторном двигателе. Но в этом случае самостоятельную регулировку угла опережения не сделать. Дело в том, что работой систем зажигания и впрыска топлива управляет электронный блок управления. Он подаёт управляющие импульсы системам после обработки сигналов от датчика положения распределительного вала и датчика коленвала. Корректировка момента искрообразования производится также с учётом сигнала от датчика детонации. Чтобы определить точную причину сбоев в работе, необходима профессиональная диагностика. Допустим, что прозвонка ДПРВ мультиметром не выявила неисправности. Но осциллограф может показать, что характеристики сигнала, исходящего от датчика, не соответствуют нормам. Сделать более раннее зажигание на инжекторе можно, изменив программу ЭБУ, то есть «перепрошив» «мозги».
