Руководство по ремонту daewoo matiz (дэу матиз) 1997 г.в. 8.1.4 снятие и установка узлов системы отопления и вентиляции

Воздушный фильтр в двигателе 0,8 л

1. Открываем капот.

2. Спереди крестовой отверткой или ключом с головкой на 8 отворачиваем два винта крепления верхней части корпуса воздушного фильтра.

3. Выводим выступы из двух задних направляющих и приподнимаем верхнюю часть корпуса воздушного фильтра. Видим сам фильтр.

4. Придерживая одной рукой верхнюю часть корпуса воздушного фильтра, второй рукой поддеваем и извлекаем старый фильтр из нижней части корпуса воздушного фильтра. Удаляем его в отходы, поскольку эксплуатировать старый фильтрующий элемент нельзя, даже после того как продуть его сжатым воздухом. В нем все равно остаются частицы грязи и пыли, поэтому он уже не так хорошо будет выполнять свои функции, как новый фильтрующий элемент.

5. Пылесосом тщательно удаляем из верхней и нижней частей корпуса фильтра частицы грязи и пыли.

Примечание

: При продувке корпуса воздушного фильтра сжатым воздухом учитывайте следующее: во избежание неисправностей закройте впускной воздуховод чистой ветошью.

6. Берем новый фильтр и укладываем его в нижнюю часть корпуса. Проверяем, чтоб кромка фильтра плотно прилегала к корпусу.

  • Используйте только оригинальный фильтрующий элемент.
  • Следите за тем, чтобы в корпус воздушного фильтра не попала пыль и грязь.
  • Учитывайте установочное положение фильтрующего элемента.
  • При установке фильтрующего элемента следите за центрированием его в гнезде нижней части корпуса воздушного фильтра.

7. Аккуратно, не прилагая большого усилия, устанавливаем верхнюю часть на нижнюю часть корпуса воздушного фильтра. Крышку устанавливаем так, чтобы два выступа на ней вошли в соответствующие направляющие на корпусе. Затем фиксируем крышку двумя винтами крепления.

Примечание

: При установке следим за тем, чтобы крышка корпуса воздушного фильтра накладывалась точно на фильтрующий элемент (обратите внимание на уплотнительную кромку фильтрующего элемента)

Замена воздушного фильтра на автомобиле — это самое простое, что можно сделать. Любой начинающий автолюбитель способен поменять фильтрующий элемент двигателя. Рассмотрим самое короткое руководство по замене детали на Дэу Матиз.

Видеоматериал

Дефлекторы

Для Daewoo Matiz нелишней будет установка на двери дефлекторов – пластиковых изделий, обеспечивающих надёжную защиту от мощного воздушного потока, который образовывается при движении. Такие приспособления крепятся двумя способами:

  • при помощи скотча;
  • посредством специальных защёлок.

В обоих случаях перед установкой дефлектора необходимо подготовить поверхность определённой зоны авто. Для этого её стоит промыть мыльным раствором и подождать полного высыхания. Если вы выбрали изделие, фиксирующееся при помощи скотча, значит, вам придётся ещё и обезжирить поверхность раствором, содержащим большой процент спирта.

Далее следует определить места крепления: приложить дефлектор к дверной рамке и обвести контур мелом или карандашом.

Специалисты рекомендуют производить монтаж данных изделий по центру рамки, расположенной над стеклом, так как это положение позволит создать оптимальный воздушный поток.

Следующим шагом станет удаление защитной плёнки со скотча, после чего на него можно нанести клей для более прочной фиксации. Завершающей стадией является сама установка: дефлектор потребуется приложить к дверце, руководствуясь ранее нанесёнными метками, и подержать несколько минут. Если вы использовали клей, то для его полного высыхания понадобится приблизительно 12 часов.

Что касается вставного приспособления, оно монтируется в паз на верхней части двери. Его следует немного сжать в центре и вставить в предназначенное для него место. После того как вы разожмёте пальцы, автоматически разожмутся и фиксаторы, которые будут крепко удерживать дефлектор.

Установка на печку дополнительной помпы

Другим способом доработки печки может стать установка дополнительной помпы. Водяной насос обеспечивает принудительную циркуляцию охлаждающей жидкости. Второй насос позволит антифризу циркулировать быстрее и интенсивнее обогревать салон.

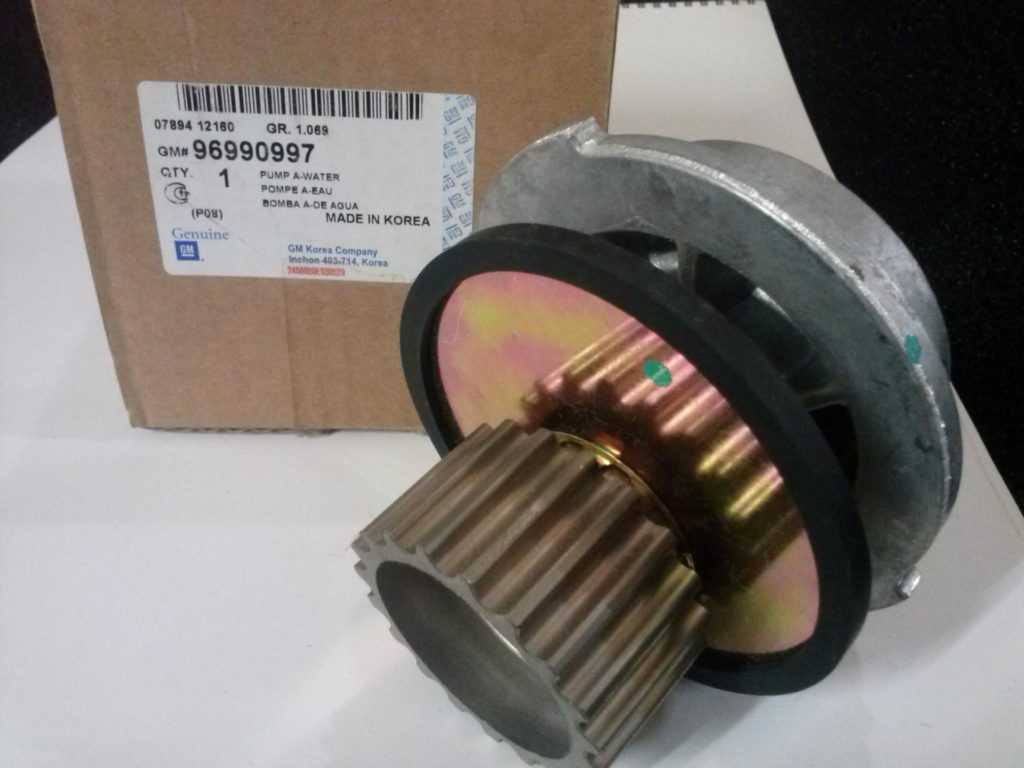

В качестве дополнительной устанавливается стандартная помпа

Для установки дополнительной помпы потребуется:

  • сама помпа;
  • металлические хомуты;
  • кусок шланга длиной 1 м;
  • набор отвёрток и гаечных ключей.

Работы выполняются в следующем порядке:

  1. Собирается узел малого круга циркуляции антифриза. Для этого помпа соединяется с двумя патрубками. К штуцеру на отвод антифриза присоединяется короткий отрезок шланга, а к подающему штуцеру — более длинный.
  2. Из системы сливается охлаждающая жидкость.
  3. С радиатора отопителя снимается шланг отвода антифриза.
  4. На место шланга отвода антифриза подсоединяется собранный узел с помпой.
  5. Помпа надёжно фиксируется за облицовочной панелью, проверяется надёжность крепления шлангов.
  6. В расширительный бачок заливается антифриз.
  7. Двигатель запускается и прогревается до рабочей температуры.
  8. Места соединений проверяются на предмет утечки антифриза

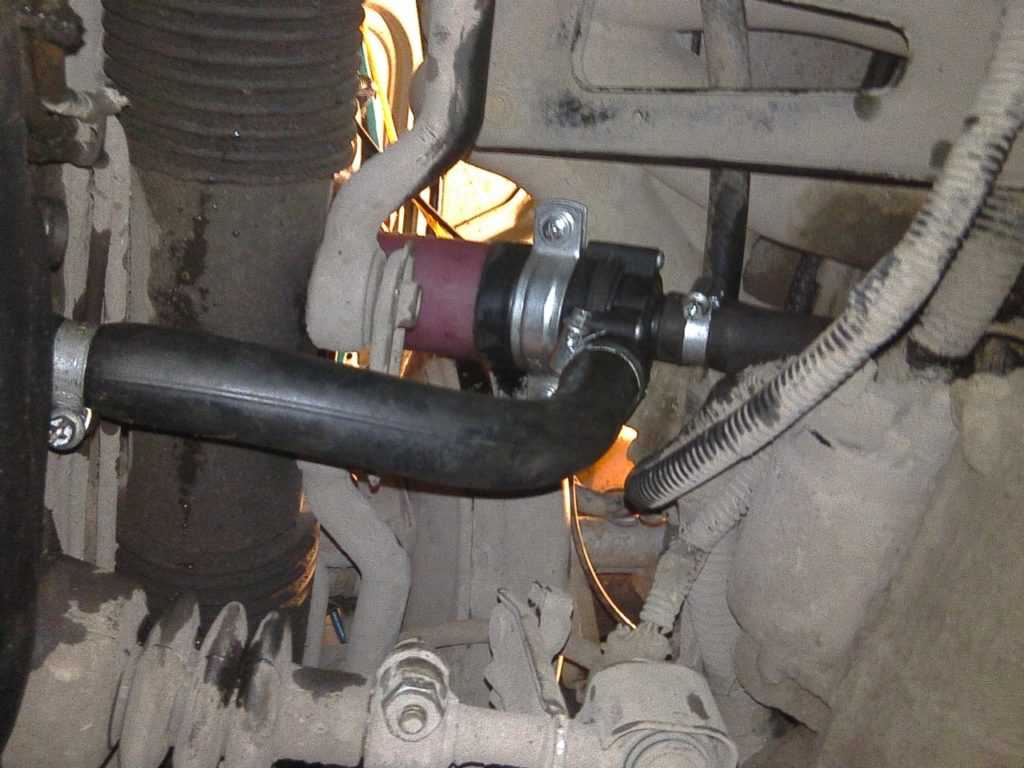

Установка второго насоса повысит интенсивность обогрева салона

Таким образом, самостоятельно диагностировать и устранить неисправность печки автомобиля «Дэу Нексия» довольно просто. Более того, не прибегая к услугам автосервиса, можно доработать систему отопления. Эффективность обогрева салона в этом случае заметно вырастет.

Отвод картерных газов

Многие владельцы Matiz наверняка сталкивались с проблемой замерзания клапана вентиляции в зимний период времени. К её последствиям можно отнести в лучшем случае выбивание щупа, а в худшем – выдавливание сальников.

Существует несколько способов предотвращения такой проблемы. Одним из них является установка специального шарика в трубку, идущую к воздушному фильтру. Делается это для того, чтобы ограничить подачу холодного воздуха к клапану зимой.

Некоторые автовладельцы вносят свои коррективы в данный процесс, поскольку многие попросту не понимают, как при необходимости извлечь вставленный шарик из трубки. Именно поэтому особо изобретательные автолюбители разрезают канал ближе к клапану, вставляют небольшой обрезок медной трубки, соединяя таким образом концы обрезанного шланга, а зимой в один конец трубки вкручивают болт.

Пример соединения

Впрочем, спустя определённый период времени проблема может снова о себе напомнить. В этом случае большинство задумывается, не убрать ли вообще клапан вентиляции, тем более информации о том, как это сделать, в интернете предостаточно. Наиболее распространённый способ включает в себя следующие действия:

  • приобретение шланга длиной 300–400 мм и внутренним диаметром 10 мм;
  • крепление одного конца шланга на клапанную крышку, а второго – в корпусе воздушного фильтра с предварительно просверленным отверстием;
  • заглушка шланга с обоих концов (для этого можно использовать шарик-дозатор из любого элитного алкоголя);
  • выполнение отверстия в воздушном фильтре (прямо под трубочкой) для отвода конденсата;
  • ликвидация резонатора для забора более тёплого воздуха и минимизации шансов на обмерзание трубки на выходе.

Выполнив такое незначительное совершенствование, можно больше не беспокоиться по поводу замерзания клапана. К тому же ещё одним плюсом такого исполнения служит защита дроссельного узла от засорений. Правда, в этом случае придётся чаще производить замену фильтра, но это намного проще, чем менять сальники.

Daewoo Matiz Песочная Масяня 1.0 › Бортжурнал › Снова замена салонного фильтра.

В очередной раз начал чувствовать, что поток воздуха из печки не такой интенсивный. Начинаю переводить рычаг на рециркуляцию и понимаю, что он стал сильнее. Это значит лишь одно, что фильтр салонного воздуха забит и пропускает этот воздух с трудом. А ведь всего два месяца прошло. Готовим замену. Пилим уголки.

Снимаем старый. Вентиль вполне чистый. По сравнению с тем как было без фильтра.

Тополиный пух забил фильтр за 2 месяца, что немудрено. Самый сезон.

Но со стороны салона он еще живой.

Заново сделал шаблон окна, т.к. старый потерял куда-то.

Подправил размеры фильтра.

Установил. Сделал фото как прикрывается рециркуляция с установленным фильтром.

Но я готов менять фильтр. Ибо всей этой грязи в салоне теперь нет. )) Дышать этой пылью и пухом не приходится. Чего и вам желаю. Еще бы по размерам найти, а не резать каждый раз. Хотя из калиновского выходит два фильтра.

Этапы

Начинается замена с изготовления очищающего элемента нужного размера.

  1. Сначала отрезается боковой пластик. Теперь можно увидеть внутреннее строение фильтра: между слоями нетканого волокна уложен слой активированного угля. Вся конструкция собрана в виде гармошки для увеличения фильтрующей поверхности.Внутреннее устройство очищающего расходника
  2. Далее вырезаем фильтр шириной 10, 4 см.
  3. Затем для укрепления конструкции будущего изделия на обрезанную часть с помощью суперклея приклеиваем боковину нужной длины.Приклеиваем суперклеем пластиковую боковину Таким образом, получилась заготовка размерами 10,4х14,4 см. Для уплотнения по бокам остается по 0,3 см.
  4. Далее с каждой стороны приклеиваем самоклеящийся материал в виде поролона.
  5. Если есть желание, дополнительно можно приклеить дверной уплотнитель, с помощью которого фильтрующий элемент надежно будет зафиксирован в месте установки.С боков приклеиваем поролон и дверной уплотнитель

Рекомендуем: Как выбрать и заменить антифриз на Daewoo Nexia: инструкции и фото

Теперь следует установить изготовленное изделие.

  1. В первую очередь снимаем бардачок. Его удерживают петли в виде пистонов с защелками. Следует действовать аккуратно, так как эти элементы очень хрупкие. Достаточно нажать на петли и можно вынимать ящик.
  2. Затем необходимо снять гофру. Для этого нужно сжать ее как гармошку и вытянуть вниз.Отсоединяем гофру от ракушки вентилятора
  3. Перед установкой фильтра следует намочить уплотнитель, чтобы он не двигался и не порвался, а также смачивается место, куда он будет вставляться. Очищающий материал входит легко и плотно.Установленный новый очищающий элемент
  4. Далее присоединяется гофра и возвращается на прежнее место бардачок.

После замены фильтрующего элемента в салоне, воздух становится намного чище, кроме того, отсутствуют неприятные запахи извне.

Клапан вентиляции салона

Клапана вентиляции обеспечивают приток поточного воздуха в салон и помогают снизить запотевание стёкол. Они также способствуют лучшему закрытию дверей, поэтому их установка позволит владельцам Matiz сделать свой автомобиль более комфортным.

Последовательность выполнения данной модернизации:

  • снятие панели, расположенной под фонарём;
  • удаление лишней пластмассы с клапана, поскольку он будет устанавливаться снаружи авто;
  • создание шаблона, соответствующего габаритам устанавливаемого приспособления;
  • извлечение фонаря. После того как фонарь будет снят, можно сфотографировать провода, чтобы впоследствии было проще всё вернуть на свои места;
  • подготовка поверхности под клапан: оклейка малярным скотчем и нанесение контура при помощи шаблона;
  • выполнение отверстия посредством болгарки и ножниц по металлу;
  • установка клапана;
  • нанесение герметика по краям клапана и с наружной, и с внутренней стороны;
  • монтаж фонаря и установка панели.

Монтаж фонаря и установка панели

В итоге двери закрываются намного легче, поскольку воздушной пробки в салоне уже нет, а комфортность в машине стала значительно выше.

Принцип действия отопителя Daewoo Matiz

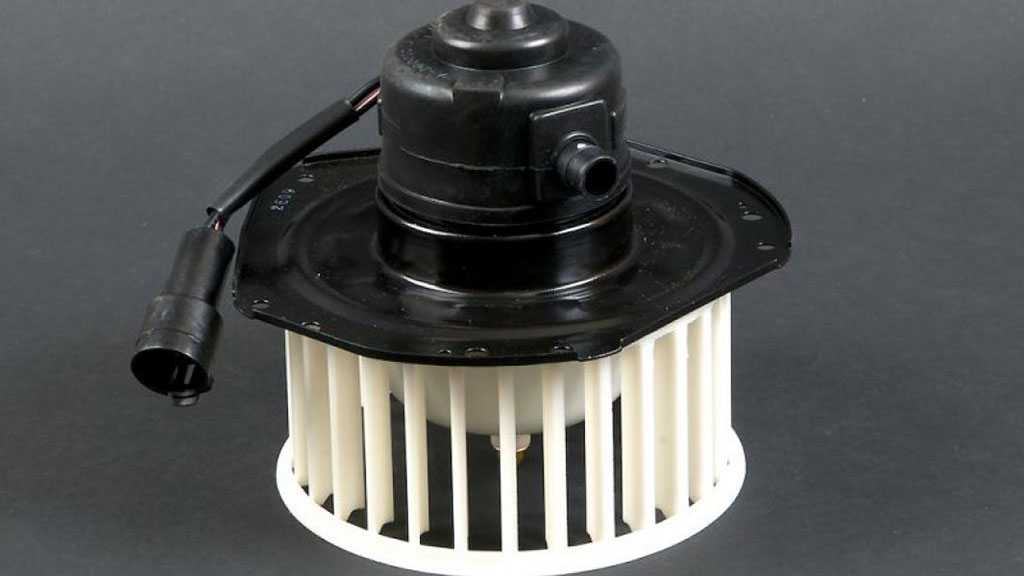

В машине находятся системы вентиляции и отопления для комфорта находящихся в салоне людей в любое время. В систему отопления входят воздуховоды, печка и вентилятор. Воздуховоды направляют потоки воздуха к дефлекторам, которые направлены на стекла, а также подают теплый воздух на ноги людей, увеличивая температуру в машине.

Радиатор отопителя находится под панелью в средней части. Вентилятор расположен в правой части панели, ближе к «бардачку». В корпусе отопителя расположены специальные заслонки, которые распределяют потоки воздуха в определенные места салона. Там же расположен и радиатор отопления, который через шланги соединяется с охлаждающей системой двигателя. В радиатор отопителя поступает охлаждающая жидкость, которая отдает тепло и греет салон.

Воздух из атмосферы поступает через облицовку, которая закрывает радиатор, расположенную в передней части автомобиля Daewoo Matiz.

Скорость вентилятора регулируется резистором, который имеет от одной до четырех позиций.

Как узнать, что пора регулировать клапана

Кроме рекомендации производителя о том, что зазоры регулируются каждых 20 000 км пробега, существует ряд признаков, прямо указывающих на необходимость регулировки. Логично, что регулировка нужна в том случае, когда проводился ремонт головки блока. Есть и ряд других симптомов:

  1. Характерный цокающий, стрекочущий звук из-под капота. Опытный механик запросто определит только по звуку, что клапанам нужна регулировка.
  2. Постепенное падение мощности. Тепловой зазор не сбивается мгновенно. Поэтому определить потерю тяги и динамики порой бывает сложно. Однако если мощность падает критически на фоне других симптомов, можно говорить о потере номинальных тепловых зазоров клапанов.
  3. Перегревы двигателя. Поскольку часть горячих газов попадает в коллекторы, двигатель может сильно перегреваться даже на малых нагрузках.
  4. При наборе оборотов могут наблюдаться ощутимые хлопки как на впуске, так и на выпуске.
  5. Некорректная работа двигателя, тяжелый пуск, неустойчивые холостые обороты.

При наличии даже этих симптомов уже стоит подумать о проверке зазоров в клапанах.

Замена радиатора печки на дэу матиз

Проблемы с радиатором печки чаще всего проявляются в случае обнаружения течи на полу салона автомобиля. Поэтому, если возле ног переднего пассажира всегда присутствует небольшое количество влаги, то это может свидетельствовать о появлении серьёзных проблем с системой отопления, в частности с протечкой радиатора печки.

Также, нам понадобится доступ из моторного отсека

Первое, что нужно сделать — снять переднюю панель, полностью оголив внутреннюю часть. Далее нашему взору открывается непосредственная система отопления, в составе которой имеется и печка дэу матиз, однако не всё так просто. Дело в том, что к ней подведены несколько шлангов от двигателя, которые также нужно снять. Замена Радиатора Печки На Golf 3 — librarymap. замена радиатора (печки) на ВАЗ Замена радиатора печки ВАЗ 2110 (старого образца). Если есть такая возможность, то легче всего будет проводить демонтаж данной части из-под авто, просто сняв защитный щит. Версии с кондиционером оснащены радиаторами замена радиатора печки Volkswagen Golf с. Посредством кусачек разжимаем железный хомут, чтобы добраться до радиатора печки. Крепится он на стандартных болтах, так что проблем с демонтажем быть не должно. Теперь можно брать новый радиатор и устанавливать на место. Ремонт старого радиатора, в некоторых случаях, возможен, однако далеко не всегда целесообразен, поскольку процесс разборки автомобиля для постоянного доступа к нему может занимать довольно много времени.
