Приехали — проблема в приборке
Согласно форумных записей, частой проблемой неработающего спидометра на втором Фокусе становится — неисправность приборной панели. Если быть точнее, то заводская пропайка плохого качества и часто имеет место пробой.
Очень настоятельно рекомендуется в данном случае обратиться в автосервис для проведения ремонтных работ, поскольку определить место пробоя достаточно сложно, а ещё сложнее запаять элементы. Но, автомобилисты не всегда хотят тратить деньги на автосервис, а поэтому ремонтируются своими силами.
Кратко распишем, механизм проведения ремонтно-восстановительных работ. Для начала, лучше при помощи осциллографа, а в его отсутствие — при помощи мультиметра, провести тестирование приборной панели. Так, можно определить место пробоя. Далее, переходим непосредственно к процессу перепайки. После завершения проведения работ, установить и проверить приборку и работоспособность спидометра.
Daewoo Matiz WALL-E › Бортжурнал › Диагностика ЭБУ с помощью ПК. Инструкция!

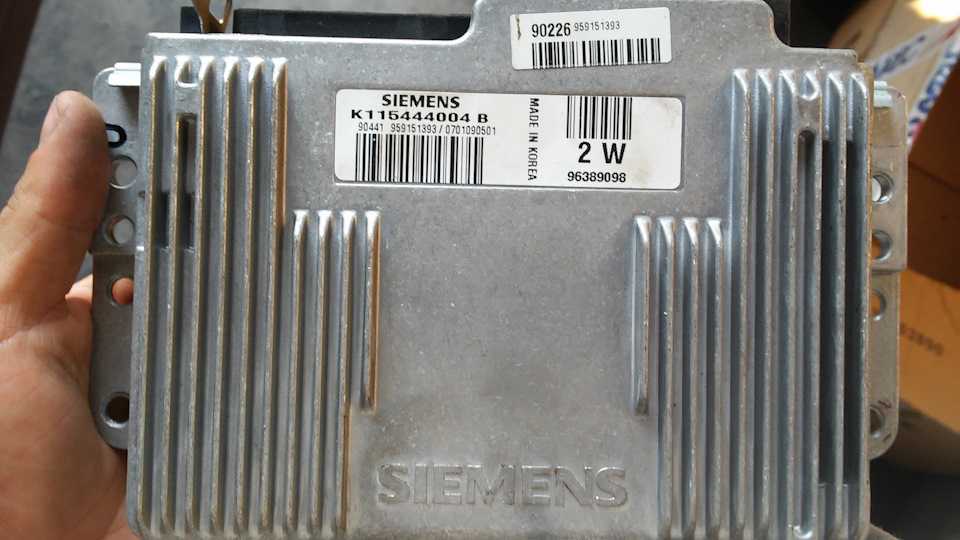

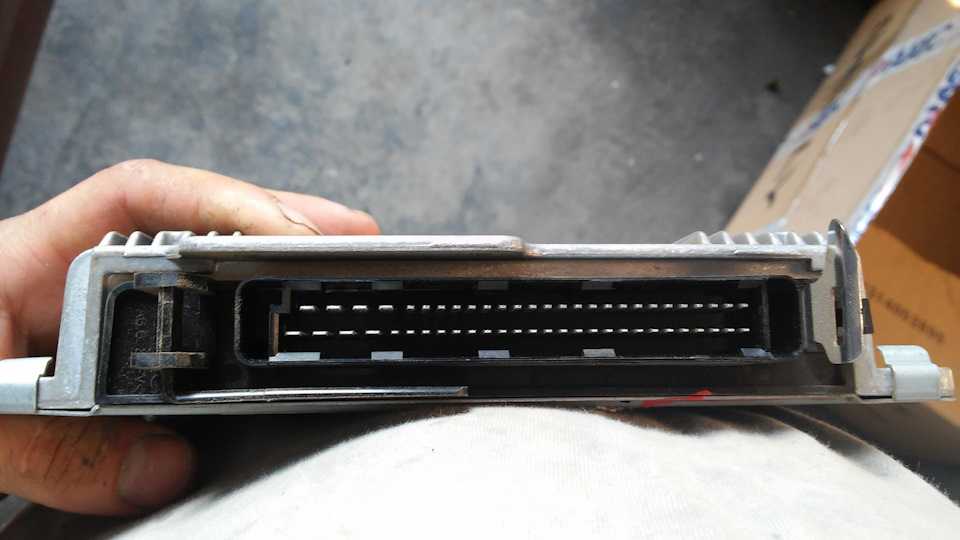

Привет всем. После установки ДВС решил попробывать его завести, но что то пошло не так. Искры не оказалось и решено было провести диагностику. Так вот этот пост про не простое дело диагностировать Матиз до 2008 г.в. Скажу сразу что интересуюсь диагностикой машин и электроникой давненько. Неоднократно диагностировал различные авто, находил эроры, успешно ремонтировал и даже проводил чип на простых январях и бошах 7.9.7. Но почему- то Валли загнал меня в тупик, и я потратил на конект пол дня. Поэтому постараюсь изложить все по пунктам для желающих повторить. И так информация::—— Блок управления (ЭБУ) Siemens K115444004B или иначе fenix MR5
И вот самый интересный момент, или печальный: для диагностики используется старый 12 пиновый GM разъем. В нем есть и к и L линия.

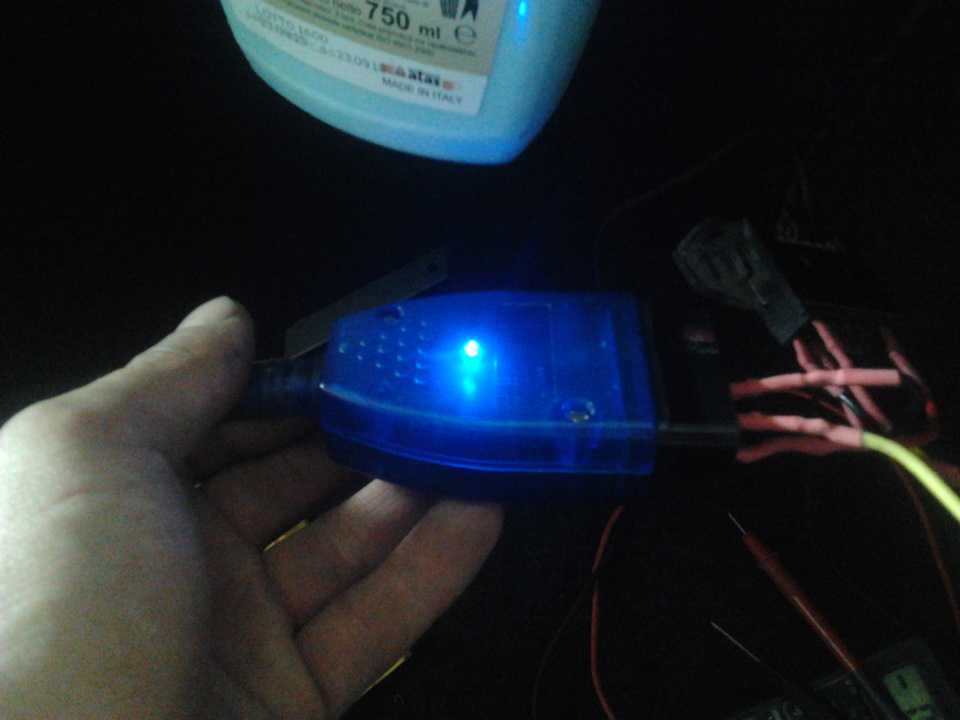

Долго гуглил, искал, пробывал. По OBD не конект вообще. Испробыл все свои подборки программ, проблема еще была подружить дрова с 8 виндой. Но это ерунда. и Так берем К-line адаптер, самый простой. У меня такой
Подключаем и ставим дрова, чтобы он определился как com port.

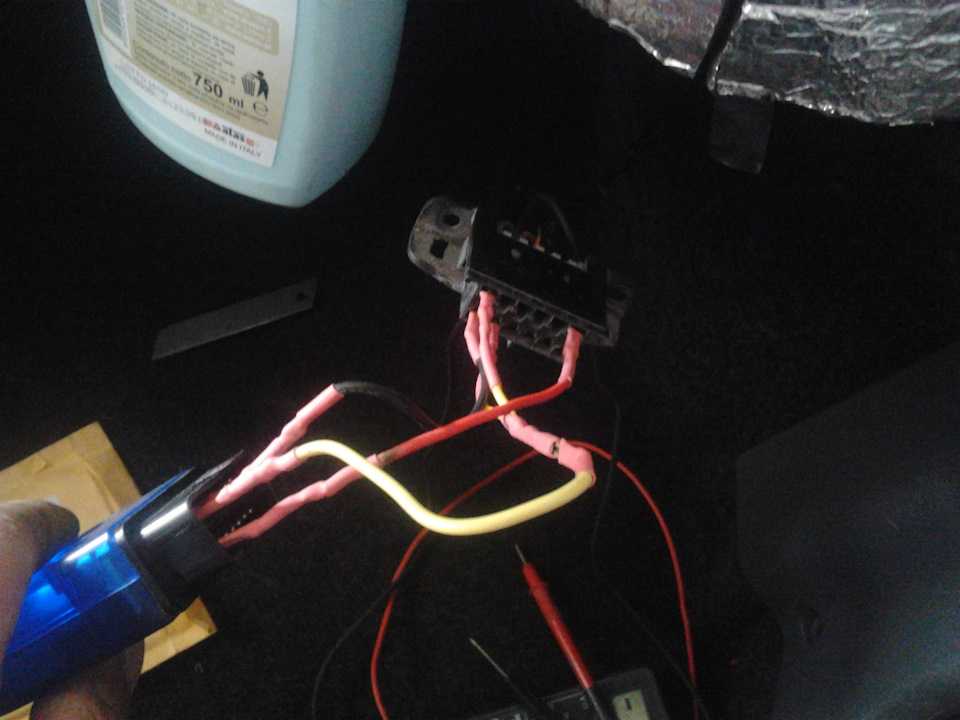

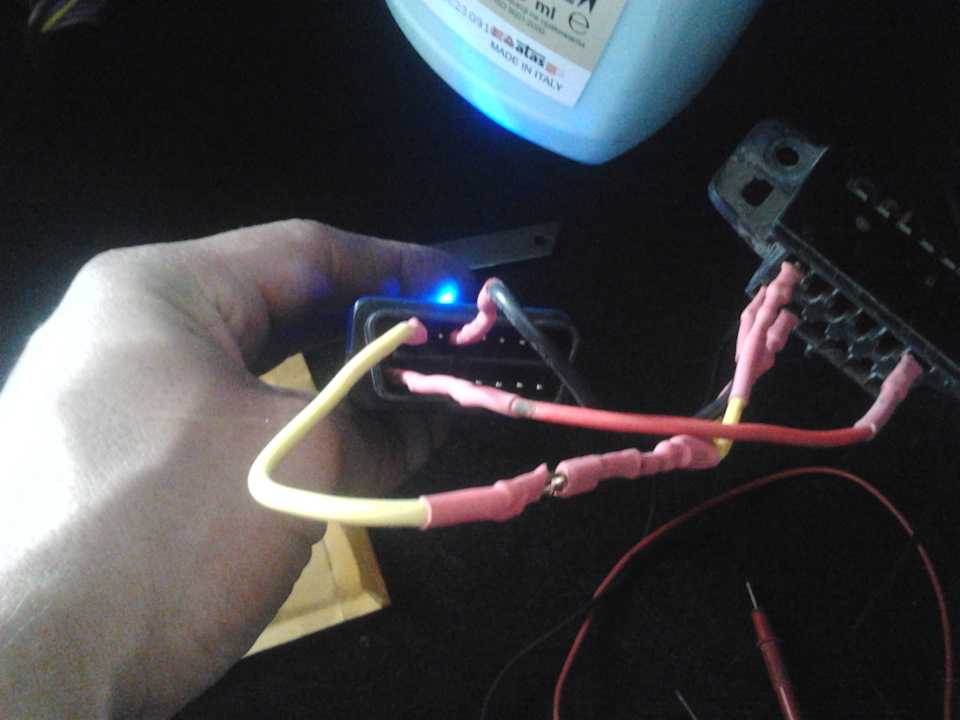

Дальше если нет специального переходника изготавливаем провода. Нужно 3 провода +12, масса, и сдвоенный провод. Нужно соединить к и L линию вместе
После этого нужна программа для диагностики. По хорошему ее не существует для данного авто. И диагностировать нужно либо мультимарочником или дилерским сканером. Но спасибо каким-то программистам которые мультимарочник переписали под Винду Встречаем CASCADE — Это эмулятор мультимарочного, автомобильного сканера Hi-Scan Pro (он же CarmanScan 1). Возможно существуют еще какие либо варианты, но как по мне этот идеален. По эмулятор читам тут:Спасибо товарищу Carelectronics24, у него в блоге есть ссылка для скачивания.

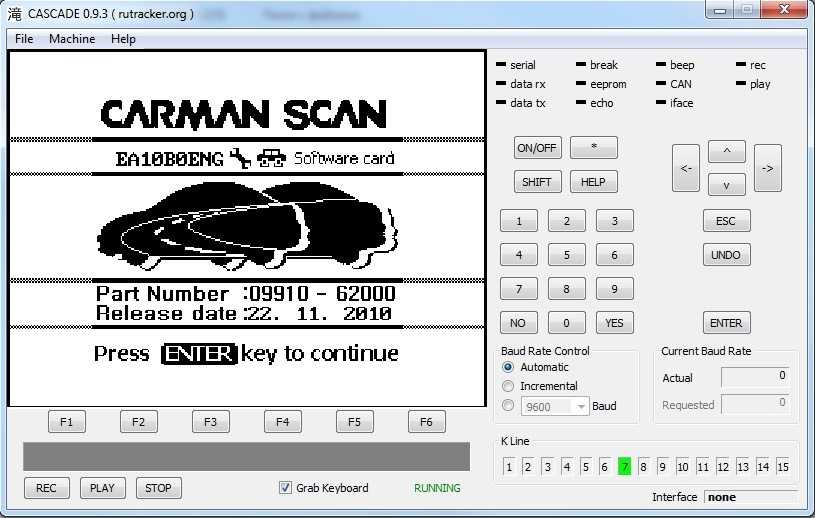

Прога выглядит так:

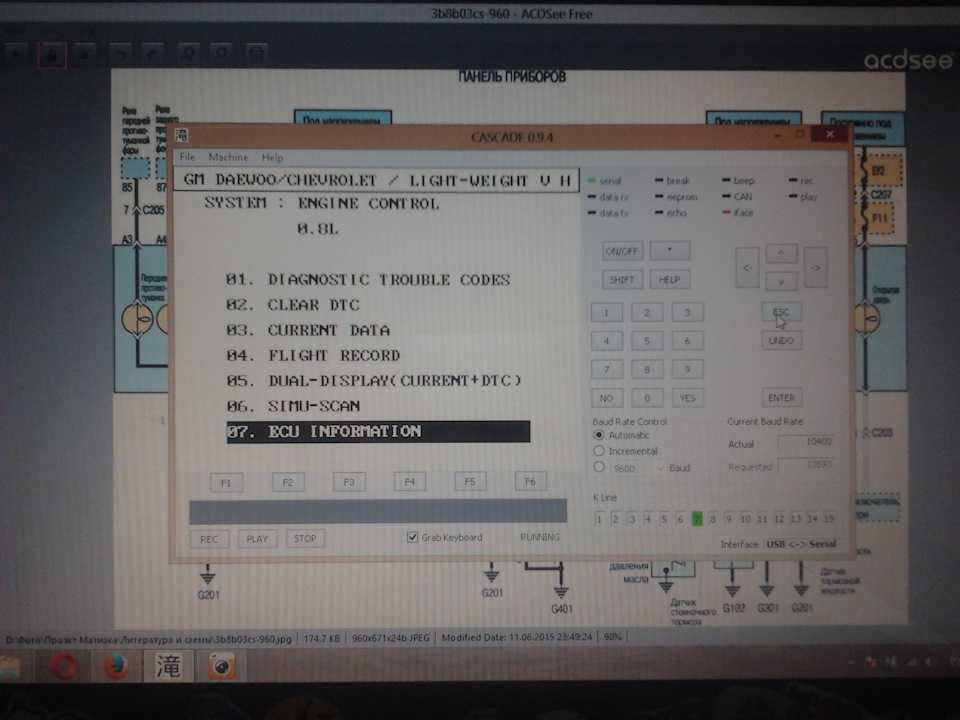

Она сама выбирает к — line pin и конектится. Далее все просто. Выбираем свое авто: Матиз К150, и диагностика.

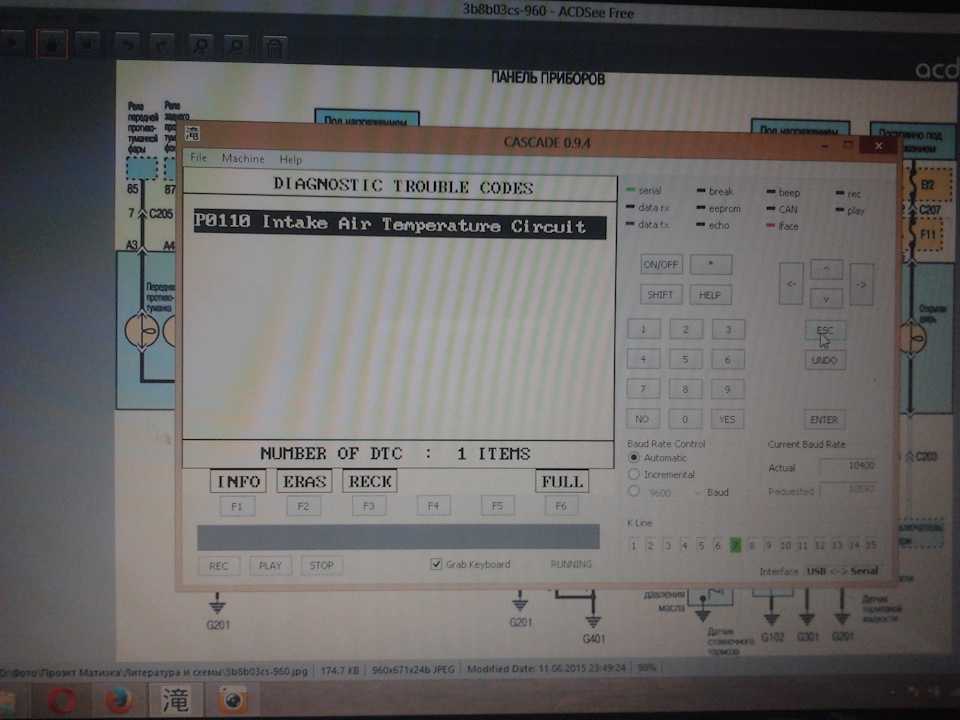

Там в принципе много возможностей, но разрабы не рекомендуют на эмуляторе что то делать кроме диагностики. А вот и найденная ошибка
Все просто, быстро и доступно. Есть там также функция считывания инфы с датчиков, тоже дельная штука. Способ, программа реально рабочие. Поэтому всем желающим диагностировать с ПК свое авто дома, рекомендую этот способ. Для автомобилей с 2008 года можно не париться, они диагностируются простыми OBD тестерами. На этом все, всем удачи и Мира…
И так…Распиную диагностический разъем моти:
Нужный нам протокол ISO-9141-2 идентифицируется наличием контакта 7(K-line) в новом 16-ти пиновом диагностическом разъеме. Используемые выводы — 4, 5, 7, 15 (может не быть), 16.
Питания у меня нет, поэтому придеться провод выводить либо от прикуривателя, либо по грамотному через блок предохранителей после АСС.
В общем условия для протокола ISO-9141-2 все есть. Нужно только 12в подрубить.
Замена тросика спидометра на Дэу Матиз (Daewoo Matiz), фото и видео инструкция
На ремонте у нас находится автомобиль Дэу Матиз (Daewoo Matiz), 2011 года выпуска с двигателем 0,8 литра, на котором необходимо заменить тросик спидометра. Покажем вам подробную фото и видео инструкцию как это сделать своими руками.
При включении передачи в районе панели приборов раздаётся неприятный звук, спидометр при этом не работает. Всё указывает на то, что необходима будет замена тросика. Поднимаем машину на подъёмнике или заезжаем в смотровую яму. Под днищем находим гайку крепления троса спидометра и откручиваем её руками против часовой стрелки:
Поднимаем тросик вверх, выводя из оцепления. Возвращаемся в салон. Откручиваем два самореза в районе панели приборов:
Один саморез по середине, под магнитолой:
Два самореза по бокам от рулевой колонки:
После этого поддеваем пластиковой лопаткой пластиковую накладку на панель по периметру, снимая её с защёлок. Выкручиваем 4 самореза, которые крепят щиток приборов.
Руками снимаем тросик с щитка приборов, он стоит на пружинных фиксаторах:
Затем снимаем разъёмы электропроводки с щитка. Вытаскиваем тросик спидометра наружу из подкапотного пространства. Трос заходит над вакуумным усилителем тормозов, в начале поднимаем его снизу, затем вытягиваем его на себя.
Берём новый тросик, у нас он фирмы PMC его артикул PTC-019. Старый трос был целым, не порванным, но при этом «сухим», из-за этого не выполнял своё функциональное значение. Для тех кто соберётся выполнять такой ремонт советую для начала снять и обильно смазать старый тросик, а уже затем покупать новый.
Производим установку нового троса, проверяем его работу до того момента, как закрутите щитов, в нашем случае спидометр заработал, после этого делаем сборку в обратной последовательности.
Видео замена тросика спидометра в Дэу Матиз:
Резервное видео как заменить тросик спидометра в Daewoo Matiz:
Источник
Методы устранения
Если переводить дословно, то «Чек Энджи» — это ошибка двигателя, которая, по мнению разработчиков должна указывать водителю на то, что стоит проверить именно эту систему. Так, существует несколько неисправностей связанных с включением такого сигнализатора. Рассмотрим, основные проблемы, при которых возникает «ЧЕК» двигателя.
Плохое горючее
Низкокачественный бензин, или как его в народе называют — «бодяга» может стать причиной возгорания сигнализатора двигателя на приборной панели. Так, устранение неисправности может занять много времени и труда. Для того, чтобы избавится от эффекта, придется прочистить топливную. Для этого необходимо сделать следующее действия:
- Демонтировать и промыть топливный бак.
- Снять топливную рампу и промыть форсунки при помощи специального стенда.
Заменить фильтр топлива, поскольку как показывает практика, то после некачественного горючего он засоряется и теряет полностью свой ресурс.
Свечи зажигания
При повреждении одной из свечей на приборной панели появляется Check Engine. Для устранения проблемы придется демонтировать все элементы и проверить их на сопротивление, а также визуально осмотреть состояние. Таким образом, при необходимости стоит заменить свечу. Как показывает практика, лучше всего, рекомендуется устанавливать полностью новый комплект, который стоит предварительно отрегулировать, проверить зазоры, а также сопротивление.
Низкий уровень горючего
При пониженном уровне топлива на панели приборов выскакивает знак Check Engine, который также может указывать, что крышка топливного бака закрыта, не полностью и нарушена герметичность.
Катушка зажигания
Отсутствие искры в цилиндрах сразу сигнализирует электронному блоку, который выдает надпись «чек». Это в первую очередь, может быть связанно с тем, что вышла со строя катушка зажигания. Как правило, она не ремонтируется и подлежит замене.
Датчик кислорода
Засоренность лямбда-зонда сразу видна по надписи на приборной панели. Здесь, выход может быть только один — замена. Конечно, некоторые автолюбители пытаются чистить датчик кислорода и довольно успешно, но на практике — не надолго и он быстро выходит со строя. Поэтому, рекомендуется его сразу заменить.
Катализатор
Катализатор может стать еще одной причиной, почему на приборной панели появилась надпись Check Engine. Обычно, это связано с большим пробегом автомобиля, поэтому, когда автомобиль начинает брать масло, то стоит готовиться к тому, что выйдет со строя именно эта деталь. Но, это не единственная причина. Так, плохое топливо или механические повреждения повлекут за собой замену этого узла.
Проводка
Неоднократно были замечены случаи, что при проблемах с ВВ-проводом выскакивает надпись Check Engine. Конечно, причину стоит искать именно в этой системе и при необходимости стоит произвести замену.
ЭБУ
Электронный блок управления двигателем может стать причиной появления «чек». Так, накопившиеся ошибки, которые давно не сбрасывались, могут послужить поводом для того, что приборная панель покажет Check Engine. Лечиться это довольно просто — сбросом всех накопившихся ошибок. Но, как показывает опыт, дело может дойти до того, что придется менять программное обеспечение и прошивать ЭБУ.
ДМВР
Датчик массового расхода воздуха неоднократно становится причиной того, что на панели появляется Check Engine. Для того чтобы определить исправность следует провести диагностику. При необходимости заменить данный узел.
Причины загорания функции «чек»
Сигнал «ЧЕК» обычно расположен в самом центре комбинации приборов, там, где водитель сможет на него быстро обратить внимание. Эта функция отвечает за работу двигателя и если она сигнализирует, то возможно возникли проблемы в работе именно этого узла
Конечно, для любого автомобилиста — это страшно, ведь ремонт силового агрегата сложный и дорогостоящий. Но, не стоит сразу пугаться и паниковать, может причина мелочная.
Итак, рассмотрим, какие существуют причины того, что загорелась функция «ЧЕК» на Матизе:
- Если индикатор сработал при пуске двигателя, то не стоит беспокоиться, все работает.
- Если «ЧЕК» загорелся и длительное время сигнализирует, то, прежде всего, необходимо сделать диагностику, а только потом беспокоится.
- Если «ЧЕК» во время движения — это может означать, что недостаточный уровень масла в двигателе.
- Горит функция «ЧЕК» — стоит проверить мотор на признаки разгерметизации или утечки масла.
Если вышеуказанные причины не сработали, но «ЧЕК» горит, то это может быть сигналом к тому, что вышла со строя свеча зажигания или залито некачественное горючее.
Загорание функции «ЧЕК» сигнализирует о том, что в двигатели что-то не так и стоит провести диагностику, перед тем, как предпринимать другие действия.
