Ремонт амортизаторной стойки

Замена передних амортизаторов Ланос — первый способ

Для начала надо отметить, что процесс демонтажа не трудный, однако требует пару часов свободного времени. Ехать специально на СТО или к знакомым мастерам вовсе нет необходимости, если дома есть гараж или место, где можно произвести ремонт. Проводить работы можно на открытом воздухе, так как необходимость в наличии смотровой ямы или эстакады является лишней. Для начала машину надо установить на ровную поверхность, а затем выжать ручник и установить противооткатные упоры под колеса. Первый способ не предусматривает полный демонтаж механизма, поэтому он менее трудоемкий, по сравнению со вторым. Его недостаток в том, что понадобится снять пружину, с чем возникают трудности.

Пошаговая инструкция по замене амортизаторов на Шевроле и ДЭУ Ланосе без демонтажа корпуса механизма:

Сначала надо поддомкратить машину, и демонтировать колесо с той стороны, где планируется замена детали
После этого открывается капот, и приступаем к ослаблению верхнего крепления амортизатора
Снимается заглушка и, используя два ключа на «19» и на «10», выполняется ослабление крепления гайки. Для этого накидным ключом «19» выполняется вывинчивание гайки, а вторым ключом на «10» удерживается шток в неподвижном положении. Воспользоваться в этом случае торцевым ключом не удастся, так как понадобится доступ к штоку
Гайку вывинчивать полностью не нужно, а только ослабить ее крепление
Далее переходим к нижней части крепления устройства, для чего ключом на «17» необходимо вывинтить гайку крепления рулевого наконечника, а затем демонтировать его. Если имеется специальный съемник, то сделать это можно с его помощью. Если съемника нет, тогда используется длинный лом в качестве опоры, чтобы извлечь рулевой наконечник из посадочного места
На следующем этапе понадобится воспользоваться съемниками пружин. Они нужны для сжатия пружин. Для этого располагаем устройства на одинаковом расстоянии друг от друга, закрепив на верхнем (к которому есть доступ) и нижнем витке пружины
Выполняется сжатие пружин, что позволит выполнить снятие устройств из посадочного места. Сжать пружины необходимо до момента, пока гайка на верхнем кронштейне не упрется в основание
Дальше производится демонтаж суппорта. Чтобы снять суппорт, надо выкрутить два болта крепления в нижней части
Извлекаются тормозные колодки с посадочных мест
Суппорт после снятия следует закрепить при помощи проволоки или каната к выступу в области подкрылка. Это надо для того, чтобы он не висел на тормозном шланге
Ослабляется крепление тяги стабилизатора устойчивости, для чего используем два ключа на «12». После выкручивания крепления стабилизатора, необходимо убрать в сторону уплотнительные резинки
Перемещается в подкапотное пространство, чтобы полностью выкрутить гайку крепления детали в опорном подшипнике
После этого механизм выйдет из зацепления с опорным подшипником
Приступаем к демонтажу в верхней части амортизатора пластикового цилиндрического стакана с резиновым уплотнителем — отбойником (на фото выше видно). Если отбойник деформирован, то его надо заменить. После этого можно снять пружину
Причем снимать пружины необходимо вместе со съемниками. Сделать это проблематично, так как места для проведения демонтажных манипуляций очень мало. Однако пружину необходимо извлечь, что в последствие снять амортизатор
Далее следует выкрутить верхнее крепление , воспользовавшись специализированным инструментом, например, газовый или трубный ключ
После вывинчивания остается выкрутить три гайки крепления конструкции опорного подшипника к стакану, и демонтировать его
Через отверстие в стакане происходит демонтаж амортизатора, патрона или картриджа из капсулы

На этом процесс демонтажа переднего амортизатора с Ланоса завершен, и вместо неисправного устройства установить новый амортизатор. Процесс установки обратно выполняется в порядке обратном демонтажу. Этот способ не требует снятия ступицы с автомобиля, поэтому он менее трудоемкий. Есть и другой способ, подразумевающий снятие корпуса детали, который рассмотрим подробно.

Где установлена деталь на Ланосе, Сенсе и Шансе

Чтобы водители понимали насколько опасно ездить на автомобиле с неисправной шаровой опорой, ниже приведены несколько фото. Такие последствия связаны именно с выходом из строя шарнира.

Если на Ланосе из строя вышла одна деталь, то менять их парой вовсе не обязательно. Перед тем, как прибегнуть к замене, необходимо узнать, где же находится шарнир на автомобиле. Чтобы узнать место расположения шаровых опор на Ланосе, нужно посмотреть на колесо с внутренней стороны в районе ШРУСа. Именно под ним находится нижняя шаровая опора. На некоторых моделях автомобилей используются не только нижние, но и верхние ШО.

Выше на фото показано месторасположение шаровых опор на Шевроле, ДЭУ и ЗАЗ Ланос.

Назначение шаровой опоры на автомобиле

Передние колеса переднеприводных автомобилей Ланос, Сенс и Шанс являются не только ведущими, но еще и имеют способность вертикального изменения угла. Если говорить простыми словами, то передние колеса поворачиваются вправо и влево, что необходимо для выбора траектории движения.

Изменение положение колес относительно дороги происходит с соблюдением следующих требований:

ровное положение колес;
автомобиль должен двигаться (вперед или назад);
легкое управление руля.

Все эти условия достигаются за счет подвески автомобиля, а такой элемент, как шаровая опора, является одним из основных устройств этой части. Она предназначена для соединения рычагов подвески со ступицей управляемого колеса. Опоры пришли на смену шкворневым механизмам, которые имели множество недостатков.

Шаровая опора на Ланосе предназначена для передачи управляющего сигнала от рулевого механизма на колесо. Их применение способствует возможности совершения свободных угловых перемещений сопрягаемых углов. Проще говоря, шарнирная опора обеспечивает при вертикальном перемещении колеса его фиксированное положение в горизонтальной плоскости.

Chevrolet Lanos Вялый гепард › Бортжурнал › Вопрос по пластиковым пыльникам/стаканам пружин и амортизаторам «KYB»…

Доброго времени суток! Дошли наконец неумелые руки начинающего до замены передних пружин, опор и амортизаторов. Почитал Интернет, мануалы, закупил запчастей и принялся за ремонт…

Запчасти. Пружина KAYABA RG1659, амортизатор KAYABA 665036, опора пружины (она же пыльник/стакан) GM 96133096 и опорные подшипники «Сэви» с комплектацией без проставочной шайбы. В такой комплектации, как я понял, вместо шайбы идут тарелки, которые нужно установить на пластиковые стаканы. Тарелки сделаны с выступом вверху, которые имитируют наличие той самой шайбы.

Все снял, разобрал, собрал (намучился с прикипевшими гайками амортизатора, которые не снимались 12 лет, попутно сломали !тиски! и погнули трубный ключ :D).Перед машины значительно поднялся, однако справа появился хороший такой стук.На следующий день, разобрал правую стойку, достал амортизатор и заметил, что шток сам уходит вниз, словно его туда вакуумом тянет. Если тянуть вверх, то тянется с усилием. Вопрос номер 1: амортизатор на помойку? Может ли быть такое, что из-за свежих пружин аморт работал на отбой?

Далее особое внимание пластиковым стаканам пружины. В мануалах и Интернетах написано, что на левой стороне при установке «ушко» должно смотреть вперед по ходу движения, а справа — назад

На левой выставил как и было сказано, и стакан образовал вместе с пружиной ровную поверхность в итоге. А вот на правой стороне, если ставить по мануалу, поверхность получается перекошенной (отображено на фото выше). Первый раз думал, что так и нужно и появился стук, как писал ранее. Разобрал, посмотрел, и, плюнув на мнение мануала, поставил по-своему — «ушком» вперед

Стакан образовал ровную поверхность и стук пропал, даже с «подозрительным» амортизатором… Отсюда вопрос 2: должен ли быть перекос плоскости стакана с правой стороны, если ставить по мануалу? Или главное, чтобы была ровная плоскость, образованная пружиной и стаканом, а куда смотрит «ушко» при этом — неважно?

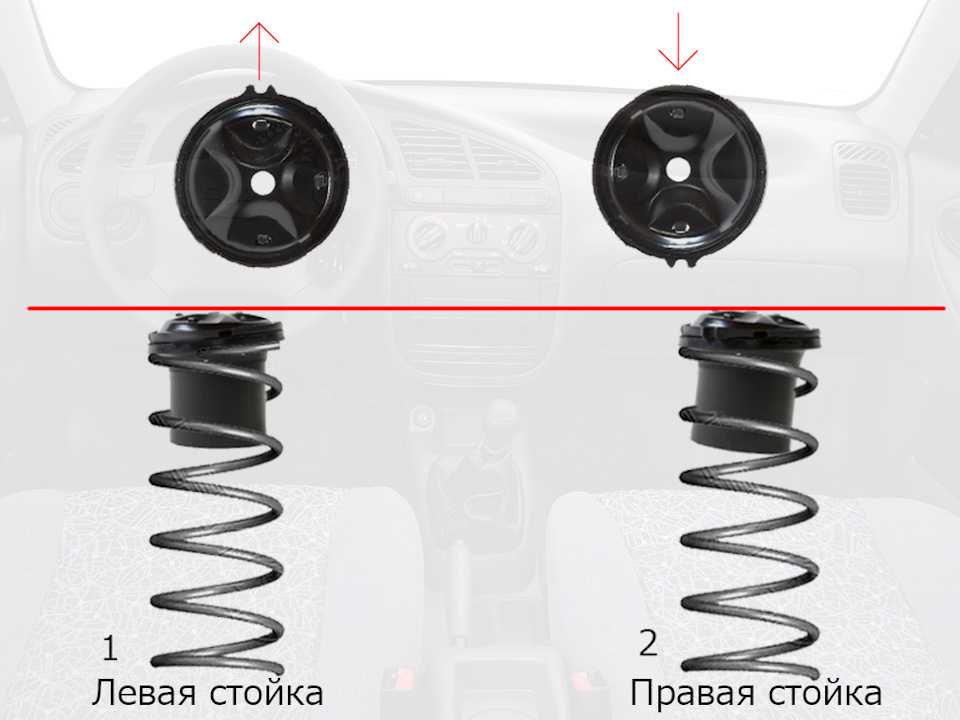

Фото процесса нет, т.к. интересного и нового там нет ничего =).P.S. На изображении, на верхней части показано как ставить стаканы по мануалу, а ниже под красной чертой, то как получилось у меня, если ставить по рекомендации.

Обновлено: На данный момент, послушав совета старших, развернул ушко по мануалу. Снова начало постукивать. Посмотрим сколько продержится.

Меняем опорные подшипники передних стоек Шевроле Ланос самостоятельно – подробная инструкция

Ознакомьтесь с устройством и схемой компоновки передних амортизационных стоек автомобиля.

Список инструментов для выполнения замены:

Шестигранник 6, 10;
Ключи 9 12,13, 19 (накидные или рожковые);
Головки 32, 30;
Съемник для шаровых опор и наконечников рулевых тяг (см.фото);
Стяжки пружин амортизаторов, подойдут от ВАЗ (см.фото).

Снятие передней стойки и опорного подшипника у Шевроле Ланос 1.5

Поставьте автомобиль на ровную поверхность, в гараж с ямой или на эстакаду.
Ослабьте колесные болты, а так же ступичную гайку, сняв защитный колпак.
Теперь поднимаем переднюю часть авто домкратом. Приступаем к снятию колеса, далее окончательно скручиваем гайки ступицы, предварительно убрав шплинт.

Далее находим болты крепления тормозного суппорта, откручиваем их снизу и сверху.
Снимаем суппорт, убираем его или подвешиваем к кузову автомобиля.

Переходим к поворотному рычагу, откручиваем болт, предварительно смазываем WD-40.
Затем вручную или съемником выпрессовываем болт из рычага передней стойки.

Находим крепления стабилизатора, откручиваем гайку, отсоединяем его от переднего модуля.
Осталось отсоединить модуль от шаровой, сначала откручиваем болт. Затем съемником шаровых опор или другим способом выпрессовываем шаровую.
Далее приподнимаем стойку, чтобы снять её со ШРУСа и шаровой опоры, для этого используем рычаг, как показано на фото.

Затем под модуль подставляют упор или придерживают руками, одновременно откручивая три болта крепления стойки под капотом.
После отсоединения стойки сверху, аккуратно вынимаем конструкцию вместе с поворотным кулаком и амортизатором.

Приступаем к разбору модуля и снятию опорного подшипника. Для удобства используем тиски или располагаем стойку на столе.
Сначала устанавливаем фиксирующие стяжки на пружину. Равномерно сжимаем амортизатор на 20-30 мм.

Теперь откручиваем гайку штока амортизатора, накидным ключом № 19. Фиксируют шток шестигранником, чтобы он не проворачивался

ВАЖНО не откручивать гайку до конца, оставьте её на 2-3 витка на резьбе.

Далее сжимаем пружину до тех пор, пока верхняя опора не будет свободно ходить по штоку. Только потом скручиваем контргайку и снимаем опорный элемент.

После снятие опоры, проверь так же состояние: самого опорного подшипника, опорной чашки, буфера хода сжатия.

Теперь приступаем к замене верхней опоры.

Установка опорного подшипника на стойку Ланос

На нижнюю чашку, в которую упирается амортизатор, сначала надеваем новый буфер хода сжатия.
Внимательно собирайте стойку, пружина должна упираться в выступ нижней чашки опоры, как на изображениях ниже.

Устанавливаем опору, верхнюю чашку, а далее чехол. Важный нюанс – положение специального выступа, на правой стойке этот выступ ориентируют назад по отношению к автомобилю, а на левой стойке вперед.

После правильной сборки стойки, накручиваем гайку по резьбе, и разжимаем фиксаторы пружин, далее затяните гайку необходимым моментом. Замена опоры завершена.

Как самостоятельно заменить шаровую опору на Ланосе, Сенсе или Шансе

Автомобили марки Ланос являются уникальными, и это подтверждается многочисленными отзывами владельцев. Очередным уникальным фактом является способ крепления шаровых опор. Вместо привычного способа фиксации детали резьбовыми соединителями, на Ланосе используются стальные заклепки. Чтобы заменить шаровую опору, понадобится высверливать заклепки, что вызывает большие неудобства.

Для замены шарнирной опоры на Ланосе, понадобятся следующие инструменты:

накидной ключ на «17» (2 шт.) и на «19»;
съемник;
плоскогубцы;
дрель со сверлами;
баллонный ключ;
молоток и зубила;
динамометрический ключ;
смазочная жидкость WD-40;
домкрат и башмаки.

Процесс замены шаровой опоры на Ланосе включает в себя выполнение следующих действий:

Для начала нужно установить автомобиль на ровной поверхности, и подставить башмаки.
Поднять домкратом, и снять колесо.
Получив доступ к опоре, можно приступать к ее демонтажу. Для начала нужно плоскогубцами снять фиксатор или шплинт гайки пальца шарнира.
Выкрутить гайку опоры ключом на «19». Предварительно следует очистить ее и обработать WD-40.
Ослабить верхнее крепление вертикального стабилизатора, предварительно измерив расстояние выступа.
При наличии специального съемника, необходимо установить его, и выпрессовать палец. Если съемника нет, тогда понадобится воспользоваться ломом и молотком. Использование специального съемника значительно облегчает процесс замены детали.
В завершении необходимо установить лом между рычагом и шарниром, и извлечь деталь из посадочного отверстия.
Если на машине стоят заводские опоры, тогда для их демонтажа понадобится воспользоваться дрелью. С ее помощью нужно высверлить заклепки с рычага подвески. Начинать нужно с использования сверла минимального диаметра, постепенно увеличивая размер до 12 мм. Удобнее выполнять работы по высверливанию заклепок со снятого рычага подвески или со смотровой ямы.
Зубилом сбить шляпки заклепок.
Если шарнир фиксируется болтами, тогда необходимо воспользоваться ключами на «17», чтобы выкрутить гайки, и демонтировать деталь.
После снятия неисправной опоры, на ее место следует установить новую деталь. Новую опору нужно фиксировать болтами с гайками, предварительно обработав их смазочными веществами для предотвращения возникновения коррозионных процессов. Болты с гайками обычно имеются в комплекте.
Болты нужно расположить так, чтобы их шляпка была сверху.
Гайки, поставляемые в комплекте, являются самоконтрящимися (грайверными), поэтому их нельзя использовать повторно.

Процесс сборки выполняется в обратном порядке. Гайку крепления опоры к рычагу нужно зафиксировать динамометрическим ключом с моментом 70 Hм

При установке нового шарнира, важно не повредить резиновый пыльник

Это интересно! Если в комплекте отсутствуют болты, тогда можно воспользоваться устройствами от карданного вала автомобиля КАМАЗ. Они имеют следующие размерности — М10х1.25х35.
