Замена и регулировка натяжения ремня ривода газораспределительного механизма и замена его натяжного ролика

Признаки скорой замены ремня ГРМ

Диагностика ремня ГРМ с целью предотвращения его обрыва является более сложным действием в сравнении с серво-ремнем, который контролирует функциональность гидроусилителя, генератора и других деталей. Это связано со сложностями доступа к узлу, спрятанному под кожухами.

Для оценки состояния ремня необходимо выполнить частичную разборку двигателя, используя специальные инструменты и профессиональные навыки. При этом судить о состоянии ремня можно не только на фоне визуального осмотра, но и с помощью некоторых признаков неисправностей.

1. Превышение допустимого времени использования

Точный эксплуатационный ресурс зависит от пробега транспортного средства и продолжительности его использования. К примеру, отдельные производители автомобилей утверждают, что ремень ГРМ на их машинах нужно менять не реже, чем через 60 тыс. км пробега. При этом необходимо учитывать и время эксплуатации привода, а также долговечность материала его изготовления.

Максимальный срок службы резины составляет 4-5 лет. После этого ремень теряет эластичность, покрывается трещинами и подвергается обрыву

Многие автомобилисты игнорируют важность замены, особенно при выезде на небольшие расстояния

Ремни ГРМ производятся из недолговечных материалов, которые изнашиваются из-за естественного старения

Поэтому важно проводить тщательную проверку детали при покупке подержанного автомобиля, т.к. нет никаких гарантий, что предыдущий владелец придерживался регламентных требований и обслуживал транспортное средство с учетом рекомендаций производителя

2. Некорректный запуск мотора или уменьшение его производительности

Растягивание или износ ремня ГРМ приводит к тому, что он начинает перескакивать на один или больше зубьев. В результате срабатывание зажигания нарушается, а топливно-воздушный состав не возгорается в нужный момент.

При таких ошибках мотор плохо заводится, а его запуск сопровождается вибрациями и провалами в функционировании. Чтобы это устранить, достаточно ознакомиться с тонкостями проверки натяжения ремня. Если не сделать этого, эксплуатация двигателя в таком режиме повлечет за собой более опасные повреждения.

3. Сильный дым после запуска двигателя

Износ и растягивание ремня вызывает повреждение катализатора, поскольку горючее не выгорает до конца в камерах и направляется в систему выхлопов. На фоне таких явлений катализатор подвергается высокотемпературному воздействию, а соты спекаются.

Чтобы продиагностировать систему, достаточно выполнить визуальный осмотр механизма. Если при запуске мотора слышны хлопки, а из выхлопной трубы виден черный дым, это указывает на чрезмерное содержание воздуха в топливной смеси из-за повреждения ремня ГРМ.

4. Тикающие звуки после запуска мотора

Если резиновая поверхность ременного привода лишилась эксплуатационных характеристик по причине естественного износа, она начнет трескаться или покрываться повреждениями. Это вызывает образование тикающих звуков. Интенсивность шумов определяется числом оборотов мотора.

Идентичное звучание возникает и при подклинивании подшипников. Поэтому, столкнувшись с такими признаками, следует незамедлительно обратиться за помощью к специалисту и выполнить диагностику узла с целью устранения всех проблем. Проверка начинается только после демонтажа защитного кожуха.

5. Подтеки из-под кожуха

Важным свидетельством того, что ремень ГРМ нужно заменить, является подтекание технических составов возле крышки ГРМ. Охлаждающая жидкость из-под шкива насоса или масла из-под сальника коленчатого вала проникает к ремню, вызывая его растрескивание и износ. Для проверки механизма и замены комплекта ГРМ потребуется разобрать узел.

6. Невозможность запуска двигателя, хотя стартер исправен

Явление указывает на наличие серьезных проблем с транспортным средством. Если стартер вращается нормально, но мотор отказывается запускаться, это свидетельствует о потере компрессии из-за обрыва ременного привода газораспределительного механизма и повреждения клапанов на фоне взаимодействия с поршнями. После обрыва ремня нужно провести ремонт или поменять двигатель. В двух случаях автовладельца ждут существенные затраты.

7. Затвердевание резины на обратной стороне ремня ГРМ

Поверхность приобретает блестящий эффект, становится твердой и лишается эластичности. Это провоцирует потерю контакта между шкивом газораспределительного механизма. Проверка начинается с демонтажа защитного кожуха и изъятия детали.

Как правильно проверить ролики на исправность?

В том случае, если двигатель Шевроле Ланос начал глохнуть, хуже заводиться и громче работать во время езды, это указывает на какую-либо неисправность, включая поломку деталей газораспределительного механизма. Проверить в общем состояние обводных и натяжных роликов можно по состоянию ремня газораспределительного механизма. Выше упоминалось, что у данных деталей газораспределительного механизма одинаковый запас прочности и, следовательно, изнашиваются они примерно одновременно (помпа, как уже говорилось ранее в статье, вдвое медленнее, и ее замена проводится при каждой второй процедуре).

Найти ремень ГРМ в Шевроле Ланос просто. Нужно осмотреть подкапотное пространство на предмет конструкции, сбоку которой расположены несколько подшипников, между которыми протянут широкий и плотный ремень. Это и будет газораспределительный механизм. Если ремень выглядит изношенным, на нем есть повреждения или масляные пятна – и его, и ролики нужно менять.

Перед проведением процедуры замены ремня, роликов и помпы ГРМ в Шевроле Ланос, нужно подготовиться. Это касается и изучения техники безопасности.

Первое – двигатель машины должен остыть после поездки (если таковая осуществлялась). Проводить смену деталей газораспределительного механизма при горячем силовом агрегате – верный способ получить серьезные ожоги.

Второе – машина должна быть установлена на идеально ровной поверхности и надежно зафиксирована на месте. Желательно не только вытянуть стояночный тормоз, но и установить фиксаторы под колеса.

Третье – новые запчасти нужно приобретать только в крупных торговых точках у официальных дилеров. Частные продавцы предоставляют товар по меньшей цене, но у них высока вероятность покупки некачественной подделки.

Как установить ролики правильно на места?

Также, перед тем как переходить к пошаговой инструкции по смене старых роликов газораспределительного механизма на новые, нужно коротко описать, как они устанавливаются.

Выше упоминалось, что этих деталей есть два вида – обводные (направляющие) и натяжные. Некоторые автовладельцы считают, что при установке последних, нужно их подтягивать вручную. Это не так, с задачей натяжения ремня самостоятельно «справляется» пружина на натяжителе, а постороннее вмешательство может только привести к дополнительной поломке.

Базовая инструкция по установке роликов на место:

1. Отсоединить защиту двигателя;
2. Снять ремень ГРМ;
3. Открутить подшипники, запомнив или зарисовав их положение;
4. Установить подшипники в соответствии с зарисованной схемой;
5. Установить ремень ГРМ;
6. Установить защиту двигателя.

Это стандартный вариант процедуры, без деталей, которые различаются, в зависимости от модели машины, типа кузова, года выпуска, и ряда других факторов. Подробнее процесс замены роликов газораспределительного механизма на Шевроле Ланос описан далее в статье.

Замена роликов и ремня ГРМ Лада Гранта своими руками

Всем привет. Сегодня поговорим о роликах ГРМ, то есть тех, по которым двигается ремень газораспределительного механизма, а также о самом ремне ГРМ. Мы расскажем о том, как заменить ремень ГРМ, а также ролики (натяжной и обводной) на Лада Гранта.

Эта тема на ВАЗ Ремонт поднималась неоднократно в таких статьях как: Замена ремня ГРМ ВАЗ 2110 и натяжного ролика своими руками, Замена ремня ГРМ на ВАЗ 2105 своими руками, Замена цепи ГРМ на ВАЗ 2106, а также успокоитель, башмак натяжителя, и звездочки.

На этот раз речь пойдет не только о ремне, но и о том, как заменить ролики на Лада Гранта в домашних условиях (обводной и натяжной). Поехали…

На самом деле замена обводного и натяжного роликов не менее важна, чем замена ремня. Нарушение работы роликов, так или иначе, влечет за собой выход из строя ремня, а иногда и всего двигателя, если не заметить повреждение ремня вовремя. Если ролик заклинить или полностью развалится — ремень лопнет и встречи клапанов с поршнями не миновать, а по сему — капремонт двигателя неизбежен!

Для работы необходимо иметь:

1. Набор ключей, домкрат;
2. Набор TORX (звездочка) и головок;
3. Щипцы для разведения стопорных колец;
4. Спецключ;
5. Ключ для регулировки натяжного ролика;
6. Оригинальные ролики;
7. Приспособление для фиксации шкивов коленвалов.

Замена роликов и ремня ГРМ на Гранте своими руками — пошаговая инструкция

1. Как обычно, в начале следует снять минусовую клемму АКБ.
2. Далее снимите ремень привода генератора.
3. Ставим противооткатные упоры, фиксируем авто, домкратим правое колесо и снимаем его.
4. Снимите переднюю (верхнюю) крышку ГРМ и установите поршень первого цилиндра в положение ВМТ (верхняя мертвая точка).
5. В двигателях ВАЗ-11183 нужно ослабить гайку натяжного ролика, а также натяжение ремня. В других моделях натяжной имеет иную конфигурацию, однако натяжка или ослабление также выполняется при помощи болта.

1. Открутите крепежный болт шкива генератора. Если не получается, откройте заглушку в картере сцепления, затем монтажной лопаткой удерживайте зубья маховика, тем самым фиксируя коленвал от проворачивания.
2. Когда болт откручен, снимите шкив привода генератора.
3. На моторах ВАЗ 21116 и ВАЗ 11186 открутите три болта, которыми крепится нижняя часть крышки привода ГРМ и снимаем ее.
4. Далее снимите ремень ГРМ со шкива распредвала и коленвала вместе с натяжным роликом.

Проверьте состояние роликов, если неисправность подтверждается, выполните замену роликов и ремня ГРМ Гранты, после чего приступайте к сборке, она выполняется в обратном порядке.

После завершения замены выполните регулировку натяжения ремня при помощи натяжного ролика.

Как натянуть ремень ГРМ на двигателе ВАЗ 21126

Перед тем как приступить к натяжке ремня следует прогреть мотор, чтобы температура ОЖ составляла примерно 20-25°. Именно при такой температуре метки на натяжном ролике должны совпадать, если температура ОЖ будет 80-90°, метка сместится вправо на 5-6 мм в сторону радиатора. Однако это при условии, что вы будете использовать ролики, которые «прописал» АвтоВАЗ, если же вы купите что-нибудь свое, регулировка по этой схеме может не подойти.

1. Совместите метки шкивов распредвалов с метками на задней защитной крышке ремня привода ГРМ. 2. Зафиксируйте шкивы, используя приспособление, указанное выше.

3. Совместите метку шкива коленвала с меткой на крышке маслонасоса, затем, поворачивая коленвал в кратчайшем угловом направлении, используя ключ на «17». 4. Закрутите болт крепления автоматического натяжителя 3, который обозначен на рис. 1, до упора, после чего открутите на 45º-90º при помощи ключа на «15». 5. Оденьте зубчатый ремень на: опорный ролик, шкив коленвала, шкивы распредвалов, шкив водяного насоса и автоматический натяжитель.

6. Установите спецключ для натяжения ремня ГРМ в пазы опорной пластины автоматического натяжителя, после чего поверните его против часовой стрелки, пока не совпадут метки 1 и 2.

7. Затем затяните болт 3 крепления натяжителя, с моментом затяжки болта – 23-36 Н.м. (2,3-3,6 кгс. м.).

8. Снимите приспособление для фиксации коленвала и поверните коленвал на два оборота. Если метка 1 отклонится за пределы метки 2, выполните повторную регулировку натяжения ремня, отвернув предварительно болт крепления автоматического натяжителя на 45º-90º.

Натяжной ролик не должен двигаться и отклоняться вправо или влево, это будет свидетельством того, что ролик исправен и не перетянут, а пружина исправно функционирует.

Замена и регурировка натяжения ремня генератора и насоса гидроусилителя руля

Как часто менять ремень?

Заводом-изготовителем рекомендуется менять ремень генератора каждые 60 000 км или 6 лет эксплуатации.

Проверка ремня

Проверяйте состояние приводных ремней и их натяжение каждые 25 тыс. км.

• Проверьте ремень на наличие признаков блеска или трещин. Блестящий ремень будет проскальзывать, тогда как хороший ремень будет иметь слабо видную фабричную текстуру. Трещины обычно начинаются на внутреннем углу и распространяются наружу. Замените ремень, если на ремне имеются первые признаки трещин или сильный блеск.

• Натяжение ремня должно быть без зазоров и провисаний. При надавливании большим пальцем на ремень посредине двух шкивов, допускается прогиб ремня в 8 мм. Если какой-то из ремней прогибается более чем на эту величину, следует отрегулировать натяжение ремня. Неправильное натяжение приведет к проскальзыванию и износу, чрезмерное натяжение будет причиной разрушения подшипников, растрескивания и перетирания ремня.

Типичные неисправности ремней

Растрескивание и эрозия. На ремне глубокие трещины, которые вызывают перегибы. Слитком сильные перегибы приводят к перегреву и преждевременному износу. Трещины могут быть результатом использования ремня на шкиве не соответствующего размера. Выемка ремня предназначена для шкива меньшего диаметра.

Размягчение (замасливание). Масло и смазки на ремне вызывают размягчение материала и отделение его от корда, который укрепляет ремень. Ремень вначале проскальзывает, затем вообше выходит из строя.

Блеск. Блеск является результатом проскальзывания ремня. Проскальзывающий ремень приводит к недозарядке аккумулятора, перегреву или плохой работе других систем. Чем сильнее ремень проскальзывает, тем больший блеск будет на поверхности ремня. Если блеск не сильный, то подтяните ремень.

Изношенная поверхность. Поверхность ремня изношена и отслаивается. Корд ремня начинает разрушаться, что приводит к разрыву ремня. Если поверхность ремня быстро портится или появляются зазубрины, проверьте желоб шкива на наличие зазубрин.

Расслоение. Этот ремень на грани разрыва и перекручивания. Слои ремня разделяются, и корд ремня разрывается. Не следует ждать до полного разрыва.

Износ клинообразных (V-образных) ремней

Ѵ-образные ремни имеют очень важное значение для двигателя — они приводят в движение различные агрегаты. Они требуют незначительного обслуживания (периодическое подтягивание), но они не служат вечно

Проскальзывание или повреждение ремня приводит к перегреву двигателя, а также к свисту.

Снятие и установка

Вам потребуются два ключа «на 12».

1. Снимите ремень компрессора кондиционера

2. Немного ослабьте болт крепления генератора к натяжной планке…

3. …и две гайки болтов крепления генератора к блоку цилиндров двигателя (фото сделано снизу для наглядности)

4. Сдвиньте генератор к блоку цилиндров. При этом натяжение ремня ослабнет

5. Снимите ремень

6. Установите новый ремень генератора и отрегулируйте его натяжение.

7. Установите на место ремень компресссора кондиционера.

Регулировка натяжения ремня генератора и гидроусилителя

При нажатии с усилием 100 Н (10 кгс) прогиб ремня должен составлять 10–15 мм.

Контролируйте натяжение большим пальцем руки.

Для регулировки натяжения приводного ремня генератора ослабьте шарнир и крепяшие болты генератора.

и

Используя деревянную ручку молотка, палку или даже монтировку как рычаг, поверните генератор в ту или другую сторону, пока нужное натяжение (10 — 15 мм) не будет достигнуто.

Осторожно затяните крепяшие болты. Если был установлен новый ремень, проверьте натяжение ещё раз через 300 км

О ресурсе ремня ГРМ

Производитель говорит, что замену расходника необходимо осуществлять через 75 000 км. Скорее всего, так оно и есть на самом деле, но здесь необходимо учитывать некоторые факторы, к которым можно отнести манеру вождения водителя и местные дорожные условия. Специалисты советуют осуществлять замену привода ГРМ на этом автомобиле после 60 000 км. Это гарантия того, что он не оборвется и не наделает этим самым кучу проблем владельцу авто. Необходимо проводить диагностику состояния расходника. Его придется менять при обнаружении следующих дефектов:

• На поверхности наметились мелкие трещины. (Очень скоро они обязательно увеличатся).
• В некоторых местах стали видны вздутия.
• Ремень начал расслаиваться.
• Торцы размохрились.
• Толщина расходника потеряла равномерность.

Все эти дефекты являются причиной того, что ремень пора заменить. Если этого не сделать, то он может порваться. Кстати, случается это не так уж и редко. Если вы решили произвести ремонт самостоятельно, тогда изучите эту инструкцию. Сначала о том, что нам понадобится для проведения этой, надо сказать, непростой процедуры:

• купленный расходник;
• ключи рожкового типа;
• ключи торцового типа;
• набор отверток с разными наконечниками;
• домкрат (если эстакада отсутствует);
• гайковерт.

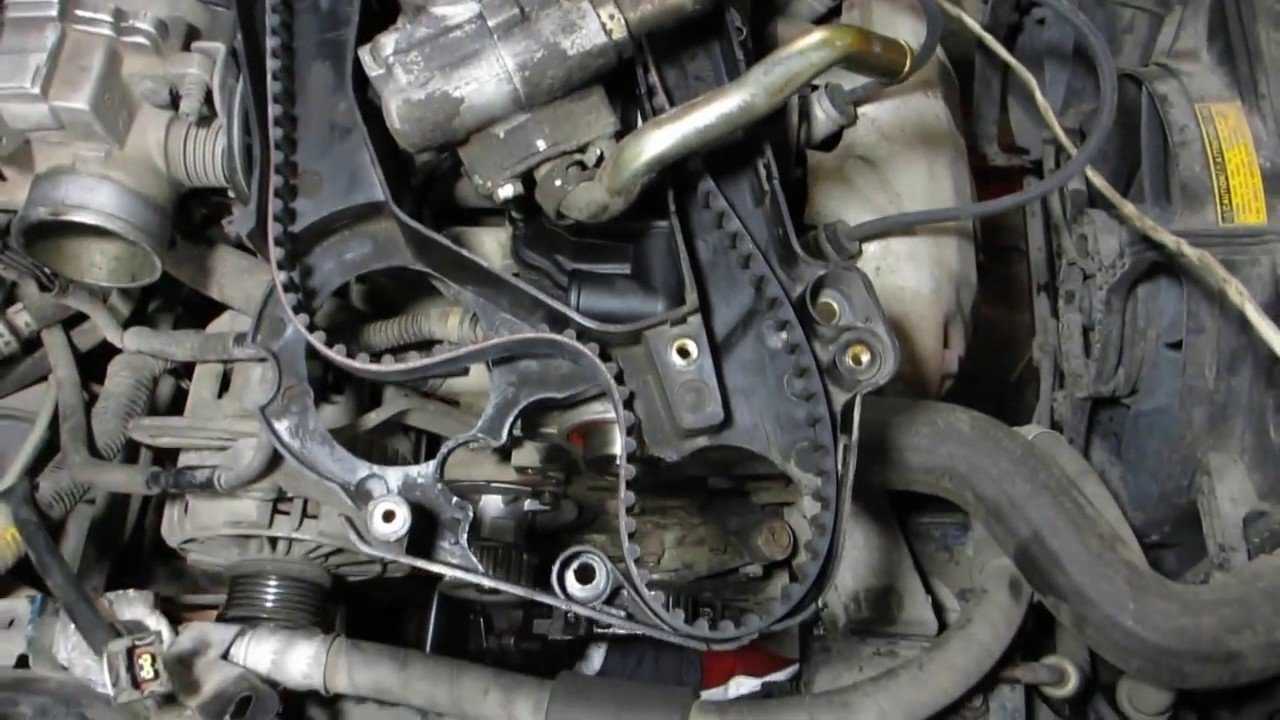

Как самостоятельно заменить ремень ГРМ на Chevrolet Lanos

На шестнадцатиклапанном моторе Lanos процедура самостоятельной подмены ремня ГРМ не должна вызвать особенных проблем. Для ее проведения не пригодится особое, дорогостоящее оборудование и доскональное познание устройства агрегата. Нужный инструмент всегда есть в наличии у хоть какого более и наименее продвинутого автолюбителя, а конкретно:

• домкрат;
• торцевые головки;
• несколько отверток различной конфигурации;
• гаечные рожковые и накидные ключи.

Кроме подготовки описанного инструмента, нужно заблаговременно позаботиться о приобретении нового ремня ГРМ. Последовательность подмены последующая:

• Перед проведением работы стоит удалить мешающий воздушный патрубок;
• Демонтируем корпус воздухопоглотителя;
• На шкиве насоса системы гидроусилителя руля находятся болты. Их нужно послабить;
• Выкручиваем болт крепления генератора, расположенный в его высшей части;
• Послабляем ремень генератора, после этого его снимаем;
• Нужно демонтировать шкив насоса гидроусилителя руля.

• Подобравшись к крышке ГРМ, окручиваем болты ее крепления;
• Сейчас необходимо поддомкратить переднюю часть автомобиля, после этого снять фронтальное правое колесо, за ранее подложив под днище машины крепкую опору;
• Если предусмотрена защита мотора, ее нужно снять;
• Удаляем резонатор воздуха, который не позволяет стопроцентно подобраться к системе ГРМ;
• Также стоит снять привод климат-контроля;
• Ослабляем шкив коленчатого вала, окрутив крепящий его болт;
• После выставления поршня первого цилиндра в положение ВМТ нужно проконтролировать совпадение опасности на кожухе с меткой на шкиве коленвала;
• Нижнюю половину крышки, которая закрывает привод ГРМ нужно снять, за ранее выкрутив с нее болты крепления.

замена ремня ГРМ на Шевроле Lanos своими руками

Какие инструменты нужны для работы?

Что все-таки для вас пригодится при замене ремня ГРМ на «Chevrolet-Lanos» (1,5 л)? Инструменты и материалы необходимы последующие:

Новый набор ремня газораспределительного механизма, ролики.
Рожковые и накидные ключи, торцовые головки, вороток и трещотка.
Отвертка плоская.
Домкрат, опоры, ботинки.
Шуруповерт.

READ Замена ремня ГРМ Hyundai Accent 12 клапанов

Также может пригодиться и емкость для слива воды из системы остывания, новенькая помпа и прокладки (если планируете поменять этот узел).

За что отвечает ремень грм?

Говоря в целом, отвечает он за синхронизацию распредвала и коленчатого вала. Ремень как связующее звено обеспечивает открытие и закрытие клапанов двигателя в нужный момент. Происходит это во время работы поршней, которые размещены в цилиндрах двигателя. Сама работа ремня заключается в том, чтобы поворачивать распредвал со скоростью, точно равной половине скорости оборота коленвала.

Исходя из этого, можно выделить две проблемы ремня ГРМ:

• Проскальзывание.
• Обрыв.

Проскальзывание ремня возникает по причине плохого натяжения ремня или попадания на него масла, либо других эксплуатационных жидкостей. В результате проскальзывания, произойдет сдвиг фаз и угла поворота распределительного вала, что неизбежно приведет к нарушению режима работы двигателя: снижению мощности, повышению расхода топлива, перегреву и другим неприятностям.

Обрыв ремня вообще опасен для некоторых моделей автомобилей (происходит одновременное открытие клапанов под удар поршня). Из-за деформации клапанов и поршня двигателю потребуется капитальный ремонт.

Пара слов о важности правильной натяжки

Многие автомобилисты знают о том, что неправильное функционирование ГРМ способно вызывать очень серьёзные поломки двигателя. Это связано с принципами функционирования механизма, которые сводятся на своевременном и качественном открытии/закрытии клапанов мотора. Подобный подход не только позволяет наладить фазы газораспределения ДВС, но и разграничить в работе чувствительные клапана и постоянно стучащие поршни.

Если ГРМ начинает работать неправильно, порядок газораспределения нарушается, вследствие чего элементы двигателя начинают изнашиваться в ускоренном режиме. Подобные нарушения в функционировании мотора могут появиться и по причине неправильной натяжки ремня.

Примечание! Обрыв ременного привода в процессе движения не просто отрицательно сказывается на состоянии двигателя, а реально способен сильно погнуть клапана. Ремонт автомобиля с такой поломкой нередко обходится автомобилистам в пятизначные денежные суммы.

https://youtube.com/watch?v=hqf2QA3WHcw

Помимо этого, несоответствующее нормам натяжение привода ускоряет износ основных элементов ГРМ, в перечень которых входят:

• непосредственно сам ременный привод;
• ролики;
• крутящие фрикционы;
• направляющие;
• натяжитель.

Ремонт каждой из отмеченных деталей ГРМ проводится заметно дольше обычной натяжки ремня. Ну а по стоимости и говорить нечего, если натянуть привод можно собственноручно и совершенно бесплатно, то вот за замену составляющих механизма придётся платить.
