Ремонт рулевой рейки ланос своими руками без гура

Установка рулевой рейки

Ставить рулевую рейку на автомобиль лучше с помощником — один заводит рейку со стороны подкапотного пространства, другой направляет карданный шарнир в шлицы вала из салона. Карданный шарнир можно поставить только в одном положении — в шлицевом соединении есть специальная отливка, которую надо совместить с пазом на ответной части. Не зажимайте сразу стяжной болт — карданное соединение займет правильное положение на шлицах после того, как будут окончательно прикручены рейка и подрамник.

Установите и зажмите болты крепления рулевой рейки и подрамника, после этого окончательно затяните стяжной болт карданного соединения рулевого вала.

Вставьте пальцы рулевых наконечников в цапфы и закрутите гайки. Присоедините трубки и шланги гидроусилителя (или разъемы проводов для системы с ЭУР). Залейте жидкость ГУР в бачок до отметки «максимум».

Установите колеса и не снимая автомобиль с подставок начните прокачку системы (для автомобилей с гидроусилителем).

Как прокачать систему ГУР

  1. Прокручивайте руль несколько раз от упора до упора с небольшой задержкой в крайних положениях.
  2. Снимите автомобиль с подставок, долейте жидкость в бачок ГУР, если уровень понизился.
  3. Запустите мотор.
  4. Прокрутите несколько раз руль от упора до упора, также с задержкой в крайних положениях.
  5. Убедитесь что насос ГУР не шумит, долейте жидкость в бачок, если уровень упал и осмотрите  соединения, шланги и трубки ГУР на подтекание.

Совет: не спешите устанавливать теплозащитный экран, с ним будет сложнее осматривать рейку во время контрольной поездки.

После прокачки проверьте еще раз затяжку всех резьбовых соединений и сделайте контрольную поездку. Ремонт рулевой рейки можно считать успешным, если:

  • Руль стал легче и «острее».
  • Стуки и шумы прекратились.
  • Уровень жидкости в бачке ГУР не падает.
  • Рейка не течет.
  • Автомобиль хорошо управляется, уверенно держит дорогу.

Если все в порядке, установите на место теплозащитный экран.

После ремонта рулевой рейки обязательно проверьте развал-схождение в автосервисе или самостоятельно.

Как убрать люфт в рулевой рейке своими руками

Как самостоятельно осуществить подтяжку рейки:

  1. Чтобы отрегулировать рейку и убрать люфт, подтяните регулировочный винт, который находится в торцевой крышке рулевого механизма.
  2. Используйте эстакаду яму в гараже. Если такие идеальные условия недоступны, для подтяжки рейки можно применить домкраты. Обязательно укрепите машину после подъема на упорных «козлах».
  3. Выставьте передние колеса прямо (ровно) перед подъемом кузова автомобиля с помощью домкратов.
  4. В соответствии с ГОСТом РФ люфт рулевого механизма не должен быть больше десяти градусов. Измерьте его люфтомером: существуют как современные электронные, так и примитивные приборы.
  5. Подтягивайте регулировочный винт медленно. В ходе процесса проверяйте ход руля, а также присутствие стука в колонке или люфта.
  6. Если вы считаете, что вам удалось убрать дефект, осуществите ходовое испытание. Ощутили тяжесть рулевого колеса при движении? Тогда немного ослабьте регулировочный винт.

Вам удалось убрать проблему, если рулевое колесо беспрепятственно возвращается в центральное положение, а стук или люфт не обнаруживаются.

Как разобрать и перебрать рулевую рейку

Здравствуйте, уважаемые автолюбители! Рано или поздно приходит время, когда необходимо ремонтировать рулевую рейку с гидроусилителем руля (ГУР). Для того, чтобы на живом примере, а не «на пальцах» разобраться с тем, как перебрать рулевую рейку, мы рассмотрим порядок выполнения этой работы на примере автомобиля Нексия.

Принцип устройства рулевой рейки, практически любого автомобиля, ничем не отличается. Естественно, существуют нюансы и особенности конструктивного характера и типа размещения рулевой рейки на авто. Именно для уточнения этих особенностей рулевого управления вашего автомобиля, и существует мануал от производителя.

В каких случаях требуется разборка рулевой рейки?

Причины необходимости выполнения ремонта рулевой рейки просты: появление стука при проезде через неровности дороги и при ритмичном покачивании руля в стороны во время движения, при появлении люфта руля.

Прежде, чем приступать к ремонту рулевой рейки, обязательно следует проверить рулевые наконечники и состояние рулевых тяг. Если они в норме, можно попытаться подтянуть рулевую рейку.

При отсутствии желаемых результатов следует проверить наличие люфта в районе крепления тяг. При подтягивании тяг стук может стать еще сильнее, а руль будет крутиться все тяжелее. И, если все усилия по регулировке рулевого привода оказались напрасны, то можно переходить к вопросу о том, как перебрать рулевую рейку?

Подготовка к ремонту: инструменты и материалы для ремонта рулевой рейки

У многих начинающих автолюбителей, которые пробуют делать ремонт авто своими руками, возникает вопрос, — с чего начать, и как разобрать рулевую рейку.

А начинать необходимо с изучения руководства по обслуживанию вашего автомобиля, либо технической литературы, которая сейчас в избытке предлагается в технических книжных магазинах, но чаще всего в интернете.

Следует также заблаговременно приобрести ремкомплект для восстановления механизма рулевого управления. Ну и, разумеется, необходимо приготовить соответствующий набор инструментов, которые могут потребоваться в процессе ремонта.

В него стоит включить набор гаечных ключей: рожковых и торцевых, а также, проверенный временем смазочный материал типа Литол. Хотя сегодня рынок и предлагает смазку для рулевой рейки, но основа у всех смазок, в принципе, одинакова.

Просто нужно помнить о том, что смазка для рулевой рейки должна соответствовать температурному режиму того региона, в котором эксплуатируется ваш автомобиль.

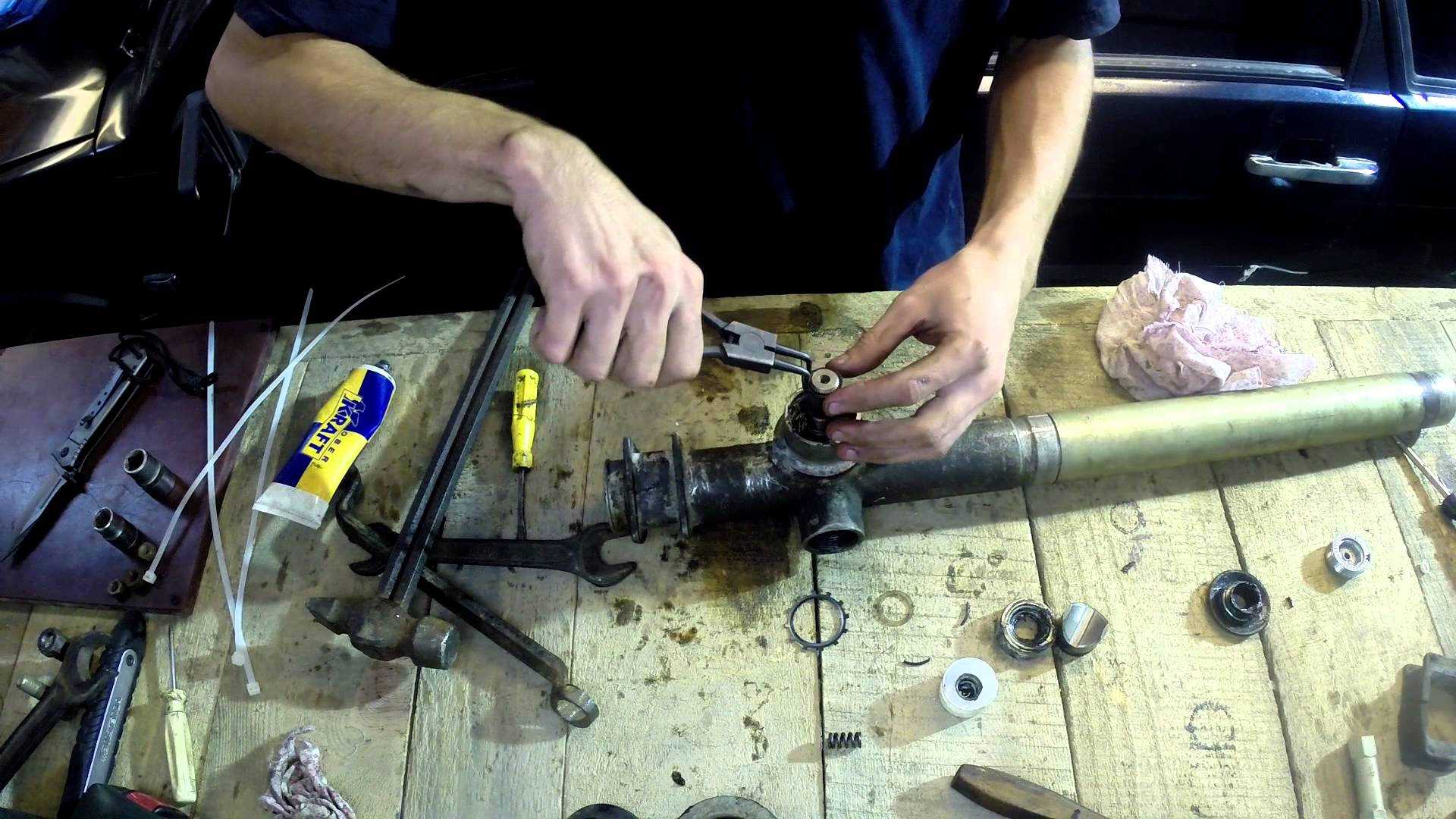

Технология ремонта: разборка и переборка рулевой рейки

Если автолюбитель впервые выполняет операцию по разборки рулевой рейки, ему целесообразно запастись умелым помощником, который в нужную минуту может подать необходимый инструмент или поддержать находящийся на весу узел. Итак, приступим к разборке рулевой рейки:

  • Перед началом работы нужно установить руль в среднее положение и маркером или мелом пометить текущее положение вала. Это нужно сделать, поскольку во время сборки легче будет определить, какой зуб вала ставить на рейку;
  • Слить масло, для чего открутить трубки, подходящие к рейке спереди. После этого — трубки прикрепить на место. Теперь нужно открутить болт карданного вала и снять рейку с поперечины;
  • Детали рулевого механизма нужно тщательно вымыть, например, в средстве для очистки двигателя. Дальнейшую разборку рейки удобнее делать на столе.
  • Для замены верхнего ремкомплекта, нужно стянуть с вала подшипник.
  • Для замены нижнего комплекта нужно извлечь проволочный стопор, вращая втулку на валу рейки.
  • В центре корпуса рейки располагается манжета и шайба, они подлежат замене. Во время запрессовки новых деталей нужно не повредить угловую кромку манжета.
  • Во время установки и сборки нужно проверить правильность входа вала в рейку, после этого надеть карданный вал на шлицы, одновременно подтягивая рейку к поперечине.
  • Теперь следует проверить нахождение руля в среднем положении, затем рейку можно полностью собирать и тщательно крепить.

Как правило, наиболее распространенным диагнозом повреждения является значительная выработка червячного вала. Его следует заменить новым. Сборку следует выполнять в последовательности обратной разборке.

По итогам ремонта рулевой рейки, вы видите, что переборка рулевой рейки – не слишком сложная процедура. В заключении, хотелось бы напомнить любителям быстрой езды: износ вала, мог бы быть меньшим, если водитель аккуратнее преодолевает неровные участки, следит за накачкой колес и производит своевременный техосмотр автомобиля и профилактическое обслуживание.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Как проверить наконечник рулевой тяги

Самостоятельная проверка рулевых тяг заключается в осмотре деталей системы управления на подъемнике или в яме. Предварительно узнать о проблемах с рулевыми наконечниками можно по стуку, возникающему при поворотах руля в стороны на ровном участке дороги.

Осмотр рулевых наконечников и проверка тяги включает в себя:

  • Визуальный осмотр деталей на предмет отсутствия деформаций.
  • Проверка защитных чехлов шарового шарнира наконечника (отсутствие трещин, через которые может попадать пыль, вода, грязь).
  • Определение люфта наконечников – движение по оси пальцев не должно превышать 1.5 мм.

Если вы не знаете, как проверить рулевые наконечники на вашем автомобиле, у вас отсутствует возможность надлежащей диагностики, то лучше обратиться в специализированный автосервис.

Рулевой механизм: детали и принцип работы

Автомобили модельной линии «Лада Самара» получили травмобезопасное рулевое управление, которое можно регулировать высоте рулевой колонки. В машине ВАЗ 2110 установлен реечный механизм, в который входят следующие детали:

  • Стопорное кольцо.
  • Руль.
  • Кожух.
  • Колонка.
  • Кронштейн.
  • Рычаг регулировки.
  • Тяга и наконечники.
  • Подшипник вала.
  • Верхний вал.
  • Отверстие под звуковой сигнал.

Работает рулевой механизм по простому принципу: водитель, поворачивая руль, меняет направление движения автомобиля. Рычаги и валы обеспечивают передачу усилия на ходовую часть ВАЗ 2110. В этой модельной линии электро или гидроусилителя не предусмотрено, поэтому усилий для поворота авто нужно больше, чем на иномарках. Рулевая колонка позволяет регулировать наклон рулевого колеса, настраивается механизм вручную.

Статья в тему: Изучаем признаки поломки бензонасоса, если он не качает топливо

По какой причине может появиться посторонний стук в передней подвеске

Существуют три серьезные причины, по которым передняя подвеска может издавать посторонние неприятные звуки и стуки. Две из них можно вполне устранить своими руками или в автосервисе. Там вашему автомобилю проведут хорошую диагностику, установят причину, по которой появляются скрип и стук в подвеске, и вы решите – продолжать эксплуатировать автомобиль или оставить его на ремонт в автосервисе. Но третья причина неисправности в передней подвеске является самой главной, и устранить её самостоятельно будет невозможно. Но вначале мы поговорим о том, какое устройство имеет сама передняя подвеска. Это даст нам возможность правильно диагностировать неисправности, а значит, и своевременно устранять неисправности.

Подвеска является механическим узлом, который по своей конструкции соединяет кузов автомобиля с дорожным покрытием. Дополнительно к этому подвеска имеет узлы управления автомобилем: поворотные рычаги, рулевые наконечники и тяги. Следующей задачей подвески является амортизация во время движения автомобиля, и она делает движение транспортного средства более сбалансированным.

Из этого можно сделать вывод, что на появление посторонних и неприятных стуков в передней подвеске в основном будет влиять дорожное полотно (наиболее часто встречающаяся причина), качество езды и конструктивные особенности элементов ходовой части.

Поэтому, если учесть все эти моменты, то не следует удивляться, когда появляются посторонние скрипы и стуки в передней подвеске и ей будет нужен ремонт. Рано или поздно посторонний стук всё равно появятся – всё зависит от срока эксплуатации и от стиля вашего вождения. Ведь передняя подвеска имеет сложное устройство и там много разных деталей.

Вот списох тех деталей которые могут издавать стук и скрип в передней части автомобиля при прохождении ям, угловой нагрузке, ускорения или торможения:

  • передние тормозные колодки
  • амортизаторы
  • сайлентблоки
  • опоры амортизаторов
  • рычаги передней подвески
  • рулевые наконечники
  • ступичные подшипники
  • тяги рулевые
  • шаровые опоры
  • стойки стабилизатора
  • сам стабилизатор
  • пружины
  • подрамник
  • опоры двигателя

В передней части автомобиля расположен тяжёлый двигатель, который своим весом усугубляет нагрузку на переднюю подвеску – поэтому износ деталей передней подвески всего лишь вопрос времени и в скором времени им потребуется ремонт. Если у вас аккуратный стиль вождения, то этот срок вы сможете увеличить, но всё равно, по прошествии определённого времени элементы надо будет менять. Вот со временем и появляются посторонние звуки в подвеске, которые сигнализируют нам о том, что пора заглянуть под днище машины.

Неприятные посторонние звуки в ходовой части могут появиться по разным причинам. К примеру, могут соприкасаться детали подвески о кузов, некоторые крепления могут ослабнуть, могут издавать посторонние шумы амортизаторы при езде по неровной дороге, резиновые уплотнители и «пыльник» тоже могут издавать неприятные звуки при приезде (под них может попасть песок и это станет причиной резкого скрипа и быстрого износа деталей). Стук может появиться в рулевых тягах, подшипниках, а при резких манёврах автомобиля скрип могут издавать «шрусы». Кроме этого устройство передней подвески имеет и тормозную систему, которая при резком торможении может издавать неприятный скрип.

Одним словом надо понимать, что причин для появления посторонних стуков в автомобиле больше чем достаточно. Ведь, как было уже сказано, большую часть нагрузки во время езды на себя принимает именно передняя подвеска. А теперь, установив причины посторонних стуков, постараемся провести диагностирование подобных звуков.

Снятие рулевой рейки

Демонтаж рейки имеет свои особенности для каждого автомобиля, но в целом, порядок действий следующий:

  1. Установить переднюю часть авто на подпорки, снять колеса.
  2. Выпрессовать рулевые наконечники из цапф поворотного кулака (используйте специальный съемник).
  3. Снять теплозащитный экран рейки.
  4. Для автомобилей с гидроусилителем — открутить шланги подачи и обратки масла (под шланги подставьте емкость для слива жидкости), для автомобилей с электроусилителем — отключить разъем или снять датчик положения рулевого вала.
  5. Открутить болты крепления рулевой рейки к подрамнику или моторному щиту (в зависимости от марки и модели автомобиля).
  6. Ослабить стяжной болт карданного соединения рейки с рулевым валом.
  7. Потянуть рейку по направлению рулевого вала для высвобождения шлицевого соединения (если рейка не идет, допускается сбить ее легкими ударами молотка).
  8. Вытащить рейку через левую или правую арку колеса (зависит от компоновки подкапотного пространства).

Выпрессовка рулевого наконечника съемником

Совет: не в каждом автомобиле рейку можно достать просто так — может мешать подрамник. Снимать его полностью долго и сложно, попробуйте открутить только задние болты и опору двигателя, потом отвести подрамник вниз. Часто этого бывает достаточно и рейка высвобождается.

Для извлечения рейки в Peugeot 308 нужно открутить задние болты подрамника и отвести его вниз, это проще, чем снимать подрамник полностью.

После демонтажа рейку нужно очистить от грязи и вымыть.

Проверка и регулировка

Если вы заметили, что во время движения машины руль довольно туго поворачивается в обе стороны, или даже в одну из сторон, то желательно как можно скорее проверить его рейку. Также она нуждается в проверке тогда, когда на асфальте спереди автомобиля, после того, как вы съехали с места стоянки, остались непонятные пятна от масла.

Еще одной причиной того, что нужно проверить рулевой механизм является появление характерного гудящего шума в гидроусилителе самого руля.

При наличии любых неисправностей в первую очередь вам нужно взять руль в руки и проверить плавность его вращения, а также качество взаимодействия всех компонентов рулевого типа. Также осмотрите защитные чехлы самой рейки. После этого советую приступить к осмотру тормозных трубок, кузовных деталей и шлангов, так как все эти элементы ни в коем случае не должны соприкасаться с любыми компонентами и даже с колесами.

Кстати, характерное трение этих деталей может появиться сразу после аварии. Из-за этого процесс поворачивания руля значительно усложняется, так как появляются неприятные заклинивания и рывки рулевых компонентов.

Все это, как правило, сопровождается гулом в гидроусилителе или же непосредственно в соприкасающихся деталях. В таком случае я настоятельно рекомендуют, как можно скорее приступить к ремонтным работам.

Не лишним будет и внешне осмотреть рулевую рейку на предмет коррозийных следов и повреждений механического типа. Не забудьте проверить работоспособность штуцерных соединений непосредственно гидравлических линий, что актуально, если ваш автомобиль имеет гидроусилитель. Также убедитесь в отсутствии любых утечек. Также проверьте исправность шплинтов и стопорных флажков, а также иных ключевых элементов самой рейки. Нередко она может подтекать, из-за чего и появляются характерные вышеупомянутые следы от масла спереди автомобиля.

Также самыми распространенными неисправностями, случающимися с рулевой рейкой, являются стук в ней или возникновение люфта. Причин этого может быть несколько. Часто проблемы возникают из-за ослабления крепления картера, рулевой сошки или кронштейна крепления рычага картера.

Вторая причина – рейка и шестерня износились. Неполадки вызывает и нарушение регулировки в зацеплении передающей пары. Еще одна причина может заключаться в том, что шаровые шарниры износились. В любом случае необходимо проверить рулевой механизм от и до.

Если зацепление в паре отрегулировано неправильно, руль вращается довольно туго. В таком случае единственный хороший выход – проверка рулевой рейки с последующей ее регулировкой. При этом стоит помнить о потребности долить масло в картер, либо заменить его вообще.

Регулировка рулевой рейки означает ее подтяжку. Часто с помощью этой операции автолюбители пытаются решить существующие проблемы с люфтом, но это не всегда срабатывает. Причина в том, что не всегда известна степень износа отдельных деталей. Если со стуком и подобными проблемами этот метод не разберется, можно обращаться к специалистам. А пока можно попытаться подрегулировать рулевую рейку самостоятельно, но после проведенных работ обязательно проверьте ее исправность. Для этого пригодится товарищ.

Вся регулировка заключается в подтяжке регулировочного винта. Находится эта деталь в рулевом механизме. Для такой подтяжки идеальным местом станет гараж с ямой или эстакада неподалеку. Если нет ни того, ни другого, в помощь придут домкраты. Не забудьте укрепить машину на упорных «козлах» после подъема.

Перед тем, как поднять кузов на домкратах, передние колеса нужно выставить прямо. Люфт руля нужно измерять с помощью люфтомера. Он может быть как старым, так новым – электронным. Помните, люфт руля не должен быть больше 10 градусов.

Если у вас, как у водителя, возникло ощущение, что проблема устранена, можно провести ходовое испытание. Если во время движения окажется, что ощущается «тяжесть» у рулевого колеса, винт нужно немного ослабить. Основная задача регулировки выполнена, если исчез люфт либо стук, а руль без проблем свободно возвращается в свое центральное положение.
