Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом «Оригинал»

рычаг вернется в среднее положение и указатели поворота выключатся.

лять освещение включенным при не

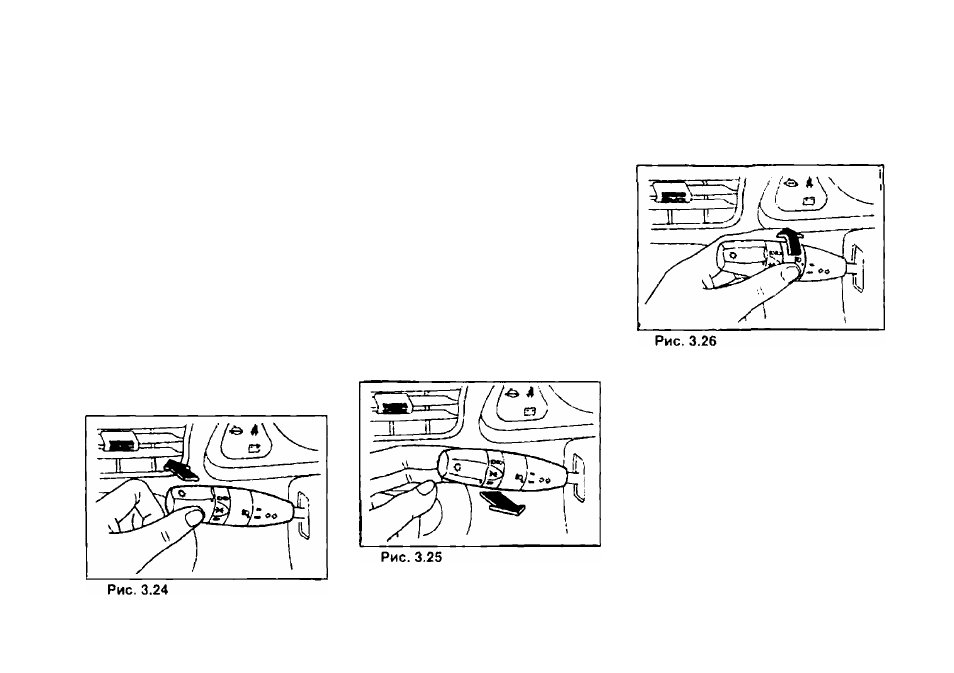

Переключатель света фар. Для

переключения ближнего света фар на

дальний нажмите на рычаг управления

указателями поворота от себя (к пане

ли управления) При включении даль

него света фар на комбинации прибо

ров загорается соответствующий ин

дикатор Для переключения фар с да

льнего света на ближний нажмите на

рычаг управления указателями поворота на себя (к рулевому колесу).

фар. Для кратковременного включе

ния дальнего света фар при любом положении центрального выключате

ля освещения нажмите на рычаг управления указателями поворота по

направлению к себе (к рулевому колесу) Дальний свет фар будет вклю

чен до тех пор, пока Вы не отпустите

рычаг. При отпускании рычаг возвратится в исходное положение.

вотуманных фар*. Противотуманные фары обеспечивают дополнительное

освещение и улучшают видимость в тумане и во время снегопада

Противотуманные фары включаю

тся поворотом кольцевой рукоятки,

управления указателями поворота, в

положение ‘ON* При этом центральный выключатель наружного освеще

ния не должен находиться в положе

При включении противотуманных

фар загорается соответствующий ин

дикатор на приборной доске. Индика

тор продолжает гореть, пока противотуманные фары остаются включенными. Для выключения противотуманных

Источник

Другие причины и способы их устранения

Одним из факторов, что на рассматриваемой модели плохо горят фары, является слабая проводка. Для решения этой проблемы резонно запитать систему освещения через отдельное реле.

Последовательность работ на конкретном примере состоит из таких операций:

Проверяется напряжение на аккумуляторных клеммах после остановки мотора (12,6 В);
Аналогичный показатель считывается на разъеме фары (10,4 В);
Очевидна разница в 2 Вольта (если вернуть ее на галогенные фары, освещение значительно улучшится).

Для монтажа отдельной проводки потребуется два экземпляра 4-х контактного реле (30 А), 2 колодки, около 5 метров провода диаметром 2,5 кв.мм. Методом пайки следует скрепить силовой контакт реле с предохранительным элементом. Остальные концы припаиваются к плюсу аккумуляторной батареи. Друг с другом соединяются провода реле, оставшиеся части удлиняются и крепятся к системе ближнего и дальнего режима освещения.

На контакты обоих реле методом пайки присоединяют связку 600 мм для левой фары и 1800 мм, для правого элемента. Все соединения тщательно изолируются. Питание происходит напрямую от АКБ. Масса подключается под любой болт, а проводка конкретно на ламповые разъемы. Монтаж выполняется пластиковыми стяжками с надежным закреплением проводки. Для удобства проведения работ, рекомендовано перед их началом, отключить и снять аккумуляторную батарею.

Также фары авто могут плохо светить при окислении контактов. В этом случае поможет зачистка последних элементов мелкой наждачной бумагой и обработкой специальным составом. Если причина слабого света фонарей кроется в неправильно подобранной лампе, следует установить альтернативный вариант, согласно характеристикам, указанным в эксплуатационной инструкции.

Как работает регулировка фар

Если вы экономите и хотите провести регулировку фар своими руками, то, разобравшись, можно выполнять. Условно разделим процесс на два этапа:

Обязательно наведите порядок в транспортном средстве. Каждый элемент следует очистить, избавиться от пыли и вычистить салон от мусора, после чего аккуратно протереть все сухой тряпкой. Проведите визуальную проверку — как выглядят отражатели фар и их линзы. Они должны быть в надлежащем виде, чтобы не создавать проблем в освещении.

Проверьте диски и шины внешне, а также замерьте давление. Автомобильный бак должен быть заправлен больше, чем на половину. Транспорт не должен быть загружен сверх нормы, общее состояние машины необходимо приблизить к тому, каким оно является в повседневном использовании. Площадь для проведения работ ищем ровную. Устанавливаем фиксирующие упоры, для того чтобы машина была устойчива. Переходим к экрану. Понадобится ровная поверхность стены. Вы можете попытаться провести процесс на гаражных воротах или на большой фанерной доске.

Ставьте авто к стенке. Необходимо определить точку, которая станет центральной для машины. Находим также еще пару точек так, чтобы их позиция располагалась напротив центра фар. Отводим машину и ставим ее приблизительно в пяти или семи метрах от стенки (предварительно изучаем, что говорит инструкция вашей модели). От установленных точек нужно провести вертикальные обозначения «А», «О», «В», через эти маркировки проводим горизонталь №1. Горизонталь № 2 должна быть ниже первой примерно на 5-7,5 см (также обращаемся к инструкции по эксплуатации). Точку пересечения «В» и «А» со второй горизонтальной линией называем «Е». Далее следует непосредственно регулировка. Трудная часть позади. Нужно включить ближний свет. Закрываем одну из фар при помощи ткани или чего-то аналогичного, чтобы лучи ближнего света не пропускало.

Регулировка фар шевроле ланос своими руками

При регулировке следует опираться на следующую картинку:

Вот так должны быть отрегулированы фары

Из инструментов вам понадобиться только отвертка с плоским лезвием. Итак, начнем:

Первым делом нужно проверить давление в шинах и, в случае несоответствия нормы, подкачать или немного спустить их.
Автомобиль нужно поставить напротив стены, на расстоянии трех метров от нее. Поверхность как стены, так и пола должна быть ровной. Идеально подойдет гараж. На сидение нужно посадить человека с массой тела, примерно соответствующей вашей.
Далее нам нужно измерить высоту h (от фары к полу).
Включаем ближний свет. Каждую фару рекомендуем регулировать отдельно. Ту фару, которую в данный момент не регулируете, закройте чем-то, что не просвечивается, дабы видеть четкую картину.
Открываем капот и вращаем регулировочные винты светового потока пока фара не начнет светить так, как показано на картинке выше. Это горизонтальная настройка. Регулируется она винтом, указанным цифрой 2 на рисунке ниже. Вертикальная регулировка осуществляется винтом, отмеченным как «1» на том же рисунке.

Место расположения органов регулировки

Сначала все может показаться очень сложным, но на самом деле регулировка фар не займет много времени. А вот и регулировка фар шевроле ланос видео:

Источник

Ремонт корректора фар Дэу Ланос

Одной из возможных проблем является выход из строя корректорафар.запчастей Дэу Ланос

Корректор фар дает возможность изменять положение фары при возникновении подобной необходимости. Это позволяет выставлять границу света и тьмы таким образом, чтобы обеспечивать качественное освещение дороги и не слепить других частников движения.

Наличие корректора позволяет выполнять это без остановки движения и механического воздействия на фару со стороны водителя. Особенно необходима корректировка при изменении положения кузова автомобиля, например, при увеличении нагрузки на его заднюю часть.

Таким образом удается восстановить светотеневую границу, которая регламентируется соответствующими нормами.

Стоит заметить, что Дэу Ланос оснащен принудительным (ручным) корректором. Управление положением фар осуществляется из салона с помощью специального блока управления.

При этом могут возникнуть некоторые проблемы у ряда водителей, которые установили ксеноновые фары. Согласно современным требованиям при установке такого света автомобиль должен оснащаться автоматическим корректором.

Такой вид корректоров не требует вмешательства со стороны водителя – все действия выполняются автоматически при малейшем изменении положения кузова при нагрузке или преодолении неровностей. Это сводит к минимуму вероятность ослепить других водителей.

Однако установить такую систему на Дэу Ланос крайне проблематично, и многие просто игнорируют соответствующее требование.

Проверить работоспособность корректоров довольно легко – достаточно включить зажигание и ближний свет, после чего воздействовать на кузов изменяя его положение. При этом автоматические корректоры должны самостоятельно менять положение фар.

При проверке механического корректора кто-то должен в это же время пытаться регулировать положение фар. Если это сделать не получается, то необходимо искать причину проблемы. Также в случае выхода корректора из строя будет отсутствовать характерное жужжание, которое сопровождает его работу.

Среди основных проблем, которые могут возникнуть с корректором, следует выделить механическое повреждение деталей блока или выход их строя электропроводки.

Регулировка фар по высоте

Дополнительный способ восстановить настройку позволит вам не только разобраться с главным светом, но и регулировать дальний свет, работу противотуманных фар или ПТФ. Такую работу вполне возможно выполнить самому за один присест. Надо нанести горизонтальную линию на поверхность по уровню ПТФ. Отмеряем 220 мм вниз и 120 мм вверх, по этим точкам отмечаем две линии. Они должны быть параллельными. Отводим машину на расстояние 10 м от места, где провели замеры. Включаем осветительные приборы — фары и ПТФ. Верхняя граница света от противотуманок должна быть наравне с нижней линией, а свет от фар должен совпадать с верхней.

Регулировка фар шевроле ланос своими руками

Регулировка фар шевроле ланос должна производиться в обязательном порядке! С неправильно отрегулированными фарами ездить опасно. Вы подвергаете опасности не только себя, но и других участников дорожного движения. Сегодня мы вам расскажем как отрегулировать фары самостоятельно, без помощи специалистов.

При регулировке следует опираться на следующую картинку:

Вот так должны быть отрегулированы фары

Из инструментов вам понадобиться только отвертка с плоским лезвием. Итак, начнем:

Первым делом нужно проверить давление в шинах и, в случае несоответствия нормы, подкачать или немного спустить их.
Автомобиль нужно поставить напротив стены, на расстоянии трех метров от нее. Поверхность как стены, так и пола должна быть ровной. Идеально подойдет гараж. На сидение нужно посадить человека с массой тела, примерно соответствующей вашей.
Далее нам нужно измерить высоту h (от фары к полу).
Включаем ближний свет. Каждую фару рекомендуем регулировать отдельно. Ту фару, которую в данный момент не регулируете, закройте чем-то, что не просвечивается, дабы видеть четкую картину.
Открываем капот и вращаем регулировочные винты светового потока пока фара не начнет светить так, как показано на картинке выше. Это горизонтальная настройка. Регулируется она винтом, указанным цифрой 2 на рисунке ниже. Вертикальная регулировка осуществляется винтом, отмеченным как «1» на том же рисунке.

Место расположения органов регулировки

Предыдущая статья: Расширительный бачок шевроле ланос и его ремонт Следующая статья: Резина на шевроле ланос

Как на ланосе отрегулировать фары

Как работает регулировка фар

Плохо светят фары на нексии.Как исправить

Плохо светят фары на нексии.Как исправить? — Помощь проекту: .

Регулировку фар лучше проводить в темное время суток. Устанавливаем автомобиль на ровной горизонтальной площадке на расстоянии 5 м от экрана — светлой стены здания, гаража и т.п. (можно использовать лист фанеры размером 12м). Как оказалось приходилось вытаскивать фары, регулировать, что на нексии свет сам по. Давление в шинах должно соответствовать рекомендуемому. На передние сиденья усаживаем помощников или размещаем груз по 75 кг. Как снять переднюю фару Дэу и без снятия бампера хотя и на Нексии n150 это сделать. Нажимая по очереди на передние и задние крылья, слегка раскачиваем автомобиль для установки подвесок. Измеряем расстояние от центров фар до пола и проводим на этой высоте горизонтальную линию 1 (см. рисунок) на экране, а на 65 мм ниже ее — горизонтальную линию 2. Как правильно установить противотуманные фары на ВАЗ 2109. Материалы и требования для установки, процесс проведения работ, определитесь с. Проводим вертикальные линии А и В, соответствующие центрам фар, и линию 0 на равном расстоянии от линий А и В. Замена передней фары на Рено Как утеплить двигатель автомобиля Рено Логан. Устанавливаем регулятор направления световых пучков фар в положение «О», соответствующее минимальной загрузке автомобиля. Закрываем одну из фар куском картона и включаем ближний свет. Регулируем направление световых пучков открытой фары, поочередно вращая крестообразной отверткой (длиной не менее 125 мм) зубчатые колеса двух регулировочных винтов через отверстия в верхней поперечине рамки радиатора.

Схема регулировки света фар

потратил примерно 2,5 часа на регулировку, изрисовал мелом забор, но оно того реально стоило!делаем фары по очереди, одну закрываем тряпочкой, ПТФ выключаем.Как оказалось, я мало того, что ездил как слепой котёнок, дак еще и встречку слепил на протяжении полугода!

было:ближний — светит рассеянно вперёд на промежуток 50-120 метров (перед машиной 5-10 метров спасали ПТФ)

дальний — освещает верхушки деревьев в 30-70 метрах над дорогой

теперь:ближний «освещает» хорошим пучком 10- 50 метров перед машиной(видно всё) ПТФ захватывают обочины дороги и участок непосредственно перед мордой моего корабля =)

дальний — освещает 40 — 150 метров впереди, опять же, хорошим световым пучком!

еду и улыбаюсь

пользовался этой схемой

с горизонтальной регулировкой проблем не возникло

а вот тут пришлось помучаться!

приходилось вытаскивать фары, регулировать, вставлять, смотреть результат, снова вытаскивать, итд…ЗЫ: фото для наглядности взяты с яндекса =)

Судя по автомобилям VW Group, для владельцев не видно конца

Проблема Kangarooing с ручными 1,5 автомобилями TSI Evo существует в течение семи месяцев; VW признает проблему, но не имеет решения

Обзор Ferrari Портофино 2019

Ferrari Portofino. это супер жеребец, на котором вы будете ездить каждый день Максимумы Эффектная коробка передач с отличной механикой переключения

Chevrolet Lanos: Замена электрокорректора света фар

Chevrolet Lanos / Руководство по ремонту, обслуживанию, эксплуатации автомобиля Chevrolet Lanos / Электрооборудование / Замена электрокорректора света фар

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите блок-фару (см. «Замена блок-фары», с. 229). Декоративную накладку
фары не снимайте.

3. Поверните электрокорректор (против часовой стрелки для левой фары и по часовой
стрелке для правой фары)…

4. …и извлеките его, выведя шаровой наконечник из зацепления с пластмассовым
рычагом отражателя.

5. Снимите уплотнительное кольцо.

6. Установите электрокорректор в порядке, обратном снятию. При установке проследите,
чтобы шаровый наконечник электрокорректора вошел в зацепление с рычагом отражателя,
для чего снимите заднюю крышку блок-фары и придерживайте рычаг пальцем.

Полезный совет

Подсоедините колодки жгута проводов, не устанавливая фару, подсоедините
провод к клемме «минус» аккумуляторной батареи и проверьте работу электрокорректора:
включите ближний или дальний свет фар. При вращении регулятора электрокорректора
световой пучок фары должен перемещаться в вертикальном направлении. Если слышен
звук работы электрокорректора, а световой пучок не перемещается, то скорее всего,
наконечник электрокорректора не вошел в зацепление с рычагом отражателя.

7. Установите детали в порядке, обратном снятию. Проверьте правильность регулировки
света фар и при необходимости отрегулируйте его (см. «Проверка и регулировка света
фар», с.62)

Замена блок-фары

Вам потребуются: торцовая головка «на 10», отвертка с крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Разъедините колодку жгута проводов головного света. …

Замена бокового фонаря указателя поворота

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Сдвиньте корпус указателя поворота назад…

3. …и извлеките его из крыла.

4. Сожмите фиксатор, отсоедините колодку жгута п …

Другое на сайте:

Замена масляного уплотнительного кольца приводного вала
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините приводной вал от коробки передач.

2. Лезвием плоской отвертки снимите уплотнительное кольцо из гнезда коробки передач.

Предупреждение
Очистите гнездо уплотнит …

Ремонт шарниров привода переключения передач
При увеличении зазоров в приводе переключения передач появляется вибрация рычага
переключения передач во время движения, а переключение передач становится нечетким
и затрудненным. В этом случае не …

Обслуживание системы охлаждения (опорожнение, промывка и заправка)
Не допускайте попадания антифриза на открытые участки тела и окрашенные поверхности
автомобиля. Случайные брызги без промедления смывайте обильным количеством воды.
Помните, что антифриз является …

Регулировка фар по высоте

Регулировка фар шевроле ланос своими руками

При регулировке следует опираться на следующую картинку:

Вот так должны быть отрегулированы фары

Из инструментов вам понадобиться только отвертка с плоским лезвием. Итак, начнем:

Первым делом нужно проверить давление в шинах и, в случае несоответствия нормы, подкачать или немного спустить их.
Автомобиль нужно поставить напротив стены, на расстоянии трех метров от нее. Поверхность как стены, так и пола должна быть ровной. Идеально подойдет гараж. На сидение нужно посадить человека с массой тела, примерно соответствующей вашей.
Далее нам нужно измерить высоту h (от фары к полу).
Включаем ближний свет. Каждую фару рекомендуем регулировать отдельно. Ту фару, которую в данный момент не регулируете, закройте чем-то, что не просвечивается, дабы видеть четкую картину.
Открываем капот и вращаем регулировочные винты светового потока пока фара не начнет светить так, как показано на картинке выше. Это горизонтальная настройка. Регулируется она винтом, указанным цифрой 2 на рисунке ниже. Вертикальная регулировка осуществляется винтом, отмеченным как «1» на том же рисунке.

Место расположения органов регулировки

Источник

Регулировка фар на стене

Если у машины есть автоматический корректор, его нужно поставить в положение «0». Поверхность на стене должна быть гладкой. Рассчитываем свободное пространство от стены, примерно от 8 до 10 метров. Заранее готовим материалы для разметки: понадобятся маркеры, а еще лучше — мел, рулон клейкой ленты, рулетка, гладкая доска. От того, как будет выстроена разметка, зависит многое. До начала настройки тщательно и точно нанесите точки на поверхность вместе с линиями. Все уточнения смотрите в руководстве по использованию автомобиля. Если у вас его нет, рассчитывайте исходя из общих значений – чаще всего они подходят всем машинам. Итог настройки будет качественнее, если проводить регулировку фар с обеих сторон по очереди. Чтобы быть точным и ускорить процесс, разумно попросить кого-то помочь в настройке. Главное не забывать, что ее нужно проводить при каждом вмешательстве в систему освещения авто.

Регулировка фар шевроле ланос своими руками

При регулировке следует опираться на следующую картинку:

Вот так должны быть отрегулированы фары

Из инструментов вам понадобиться только отвертка с плоским лезвием. Итак, начнем:

Первым делом нужно проверить давление в шинах и, в случае несоответствия нормы, подкачать или немного спустить их.
Автомобиль нужно поставить напротив стены, на расстоянии трех метров от нее. Поверхность как стены, так и пола должна быть ровной. Идеально подойдет гараж. На сидение нужно посадить человека с массой тела, примерно соответствующей вашей.
Далее нам нужно измерить высоту h (от фары к полу).
Включаем ближний свет. Каждую фару рекомендуем регулировать отдельно. Ту фару, которую в данный момент не регулируете, закройте чем-то, что не просвечивается, дабы видеть четкую картину.
Открываем капот и вращаем регулировочные винты светового потока пока фара не начнет светить так, как показано на картинке выше. Это горизонтальная настройка. Регулируется она винтом, указанным цифрой 2 на рисунке ниже. Вертикальная регулировка осуществляется винтом, отмеченным как «1» на том же рисунке.

Место расположения органов регулировки

Источник

Регулировка фар — как правильно настроить ближний, дальний и противотуманный свет своими руками

Регулировка фар своими руками

Неправильная регулировка фар доставляет неудобства не только водителю автомобиля, но и другим участникам дорожного движения. При этом фары светят либо «перед носом» машины, либо освещают верхние этажи окружающих зданий и деревьев. Так в чем же заключается суть регулировки света фар и можно ли ее выполнить самостоятельно?

Для лучшего понимания процесса регулировки фар своими руками, мы добавили подробную видео-инструкцию, с которой вы можете ознакомиться в конце этой статьи.

Этот материал мы разделили на две части: теоретическую и практическую, включающую в себя схему регулировки фар и инструкцию по её использованию.

На стекле рассеивателя автомобильной фары имеется рисунок определенной формы, который создается рифленой насечкой, рассеивающей и направляющей световой поток так, что с одной стороны улучшаются условия видимости и освещенности дороги, а с другой – при правильной регулировки фар снижается вероятность ослепления встречных водителей.

Рисунок на стекле фары «срезает» световой пучок по верхнему краю таким образом, чтобы он был направлен немного ниже уровня глаз водителя встречной машины. В то же время рассеиватель увеличивает ширину луча, тем самым, обеспечивая требуемый коридор освещения.
Оптимальный уровень освещения правой обочины достигается «подниманием» правой части светового пучка (смотрите на схему регулировки фар немного ниже).

Правила регулировки света фар автомобиля своими руками

При регулировке фар изменяется ось направления светового пучка. Регулируется путем поворота параболического отражателя, в фокусе которого расположена лампа. Отражатель смещается вертикально и горизонтально, тем самым изменяя направления светового потока.

На задней поверхности блок-фар есть два винта, с помощью которых фиксируется положение отражателя. Про дополнительные фары ближнего и дальнего света мы уже писали, кто не читал, лучше прочитайте, там есть много нюансов.

Для каждого автомобиля предоставляется своя схема регулировки фар. Ее можно найти либо в руководстве по эксплуатации, либо скачать отдельно в интернете для конкретной марки и модели авто.

Как регулировать фары:

Установить автомобиль на ровную поверхность. Экран, на котором будет рассеиваться свет должен быть ровным, без искривлений, выступов и строго вертикальной. Экраном обычно берут гаражные ворота или ровную стену. Машину надо поставить вплотную к стене.
На стене надо начертить вертикальную линию — ноль. Она должна быть посередине между фарами. С левой и с правой сторон надо начертить еще вертикальные линии «Л» и «П».
Линия «Л» должна совпадать с центром левой фары, линия «П» должна совпадать с центром правой фары.
Теперь надо начертить горизонтальную линию. Она должна быть в одной плоскости с центром фар. Линию обычно обозначают цифрой «1». А под линией «1» надо начертить линию «2» на расстоянии 50 миллиметров от нее.
Теперь нужно отъехать назад, установить автомобиль на расстоянии 7,5 метров от стены.
Теперь включаем ближний свет фар и делаем их регулировку.
Закрываем одну фару, например, тканью. Смотрим на экран и видим границы света одной фары. Граница светового потока должна проходить по линии «2», а наклонные отрезки должны начинаться в точках «Е» (смотрите рисунок выше).
Если границы выходят за линию «2» и наклонные линии начинаются далеко от точки «Е», то с помощью винтов надо отрегулировать свет фар по горизонтали и вертикали.

Такие работы, как настройки, регулировки легко воспринимаются по обучающим видео урокам.

Причины нарушения регулировки света

Многих водителей беспокоит проблема, почему одна фара горит ярче другой, если смотреть на машину со стороны. Это говорит о нарушенной корректировке фар и появлении засветки в области светотеневой полосы.

К факторам, влияющим на настройку оптики, относятся:

попадание в крупную выбоину на высокой скорости;
неисправность корректора;
последствия легкого ДТП;
установка ламп сомнительного качества.

Автовладельцы задумываются, почему плохо светят фары после замены ламп. Причиной могут стать как новые световые элементы, так и неаккуратность при монтаже. Некачественные лампы изготавливаются без соблюдения правил и требований, поэтому часто имеют смещение спирали. Рефлектор не может уловить луч, сформировать его и направить на дорогу. В таком случае поможет только покупка новых лампочек. Другим фактором может стать случайное смещение механизма во время замены лампы. В обоих случаях оптика не сможет корректно освещать дорогу.

Регулировка фар на стене

Восстановление работы корректора Дэу Ланос – поиск и устранение поломки

Прежде всего не следует сразу снимать фару и искать повреждения в ней. Возможно, проблема связана с электропроводкой, особенно если недавно проводились какие-то работы на ней.

Соответственно, необходимо сразу проверить электрику, и только потом, если проблем не найдется, искать другие поломки.

Проблема возникла с правой фарой, корректор которой никак не реагирует на команды. Нет даже звука его работы, хотя с левой стороны все вполне хорошо работает. При этом недавно проводились работы, которые затрагивали и проводку корректора.

Далее выполняем такие действия:

Включаем зажигание и ближний свет.

Проверяем работоспособность корректоров фар Дэу Ланос.
Правый корректор не работает полностью.

Находим корректор.

Находим фишку проводки блока, которая распложена ближе к кузову авто.

Теоретически правый корректор можно снять без демонтажа всей фары.
Однако установить его обратно скорее всего не получится, поскольку на краю есть шток, фиксирующий деталь к рычагу отражателя, и попасть будет практически невозможно.
Отсоединяем разъем электропроводки, идущей на корректор.

Подготавливаем тестер, выставляя его на постоянное напряжение.

Показатели в нижнем положении корректора составили 4.4 В.
При подъеме в верхнее положение параметры снижаются до 2 В.

При проверке второго контакта показатель в нижнем положении составил 7.3 В.
В верхнем положении показатель превышает отметку в 9 В.

Соответственно – с проводкой корректора фары Дэу Ланос проблем нет.
Необходимо демонтировать корректор и проверять, собственно, его.
Перед демонтажом фары необходимо отключить все фишки проводки.

Предварительно снимается минусоваяклеммааккумулятора.

Откручиваются болты крепления фары.

После чего фара извлекается из своего места.

Снимаем из фары корректор, который все-таки не удалось снять без демонтажа блока.

Чтобы полностью исключить фактор проводки, проверяем правый корректор на проводке левого.
В данном случае он также не работает.
Придется разбирать корректор фары Дэу Ланос.
Снимаются защелки, которые удерживаюткорпус.

Снимаем схему и рассматриваем двигатель корректора.
С помощью тестера проверяем обмотку.

Сопротивление обмотки составило 22 Ом, что свидетельствует об исправности электродвигателя корректора.
Проверяется работарегулятора.

Дальнейшая проверка показала, что проблема в электроплате.
Восстанавливать блок при таком повреждении проблематично.
Соответственно, лучше установить новый корректор.

Для установки корректора необходимо снятькрышкуна фаре.

Немного отодвигаем отражатель фары Дэу Ланос.
Заводим корректор, чтобы шток попал в необходимое отверстие на нем.

Только после этого вставляем корректор в паз и устанавливаем его на место.

Таким образом устранить проблему с отражателем не удалось, и он был заменен на новый. Это позволило восстановить возможность управления ближним светом и избегать ослепления водителей на встречной полосе.

Источник

Регулировка фар шевроле ланос своими руками

При регулировке следует опираться на следующую картинку:

Вот так должны быть отрегулированы фары

Из инструментов вам понадобиться только отвертка с плоским лезвием. Итак, начнем:

Первым делом нужно проверить давление в шинах и, в случае несоответствия нормы, подкачать или немного спустить их.
Автомобиль нужно поставить напротив стены, на расстоянии трех метров от нее. Поверхность как стены, так и пола должна быть ровной. Идеально подойдет гараж. На сидение нужно посадить человека с массой тела, примерно соответствующей вашей.
Далее нам нужно измерить высоту h (от фары к полу).
Включаем ближний свет. Каждую фару рекомендуем регулировать отдельно. Ту фару, которую в данный момент не регулируете, закройте чем-то, что не просвечивается, дабы видеть четкую картину.
Открываем капот и вращаем регулировочные винты светового потока пока фара не начнет светить так, как показано на картинке выше. Это горизонтальная настройка. Регулируется она винтом, указанным цифрой 2 на рисунке ниже. Вертикальная регулировка осуществляется винтом, отмеченным как «1» на том же рисунке.

Место расположения органов регулировки

Предыдущая статья: Расширительный бачок шевроле ланос и его ремонт Следующая статья: Резина на шевроле ланос

Как на ланосе отрегулировать фары

Страница 63

Другие причины и способы их устранения

Как работает регулировка фар

Регулировка фар шевроле ланос своими руками

Ремонт корректора фар Дэу Ланос

Регулировка фар по высоте

Регулировка фар шевроле ланос своими руками

Рекомендации по обслуживанию

Как работает регулировка фар

Плохо светят фары на нексии.Как исправить

Судя по автомобилям VW Group, для владельцев не видно конца

Обзор Ferrari Портофино 2019

Chevrolet Lanos: Замена электрокорректора света фар

Замена блок-фары

Замена бокового фонаря указателя поворота

Другое на сайте:

Регулировка фар по высоте

Регулировка фар шевроле ланос своими руками

Регулировка фар на стене

Регулировка фар шевроле ланос своими руками

Регулировка фар — как правильно настроить ближний, дальний и противотуманный свет своими руками

Правила регулировки света фар автомобиля своими руками

Как регулировать фары:

Причины нарушения регулировки света

Регулировка фар на стене

Восстановление работы корректора Дэу Ланос – поиск и устранение поломки

Регулировка фар шевроле ланос своими руками
