Замер давления топлива

Где расположен датчик абсолютного давления Ланос и его артикул

На всех автомобилях марки Ланос устанавливаются датчики абсолютного давления воздуха. Для чего нужен этот элемент, и по какому принципу он работает, подробно описано в материале. Часто симптомы, указывающие на неисправность устройства, приводят к необходимости его проверки. Для начала нужно найти, где находится ДАД на Ланосе.

Располагается ДАД Ланос на моторном щитке передка. Найти его не составит большого труда. К этому элементу подключена фишка с проводами, а также шланг. На фото ниже показано, где находится датчик давления воздуха на Ланосе.

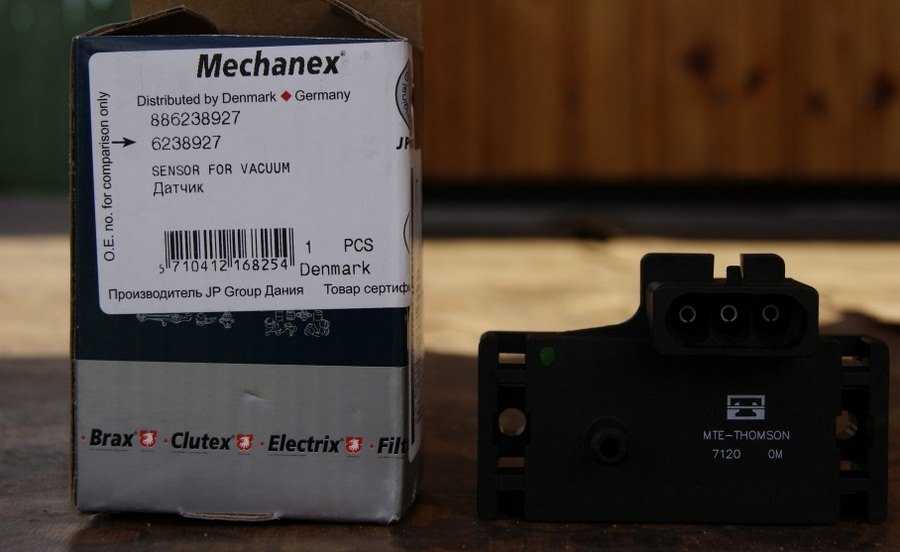

При покупке рассматриваемого устройства надо знать его артикул. Оригинальный MAP сенсор имеет артикул GM 12569240. Покупать устройства российского производства не рекомендуется, так как они имеют большую погрешность, что соответственно влияет на расход топлива и стабильность работы мотора. Если найти оригинальный датчик на Ланос не удается, тогда альтернативное решение — купить ДАД датского производства «Mechanex». Это ответ на вопрос о том, какой лучше выбрать.

Есть и другие производители рассматриваемых элементов, но при покупке учитывайте стоимость изделий. Цена датчика давления на Ланос датского производства составляет 1800-2000 рублей, в то время как российский прототип стоит около 800 рублей.

Это интересно! При перемещении на автомобиле по горной местности, рекомендуется периодически делать остановку, чтобы ЭБУ смог измерить величину атмосферного давления.

Замена неисправного датчика абсолютного давления ДАД

Если после диагностики выясняется, что ДАД на Ланосе неисправен, значит его необходимо заменить. Процедура замены не трудная, и занимает минимум времени. Перед заменой понадобится купить новый ДАД. Инструкция по замене имеет следующий вид:

1. Где находится устройство на автомобиле Ланос, уже упоминалось в материале выше. Перед проведением работ вовсе не обязательно снимать минусовую клемму с аккумулятора, так как вероятность создания короткого замыкания исключена
2. Первым делом нужно от датчика отсоединить фишку с проводами
3. Далее отсоединяется вакуумный шланг на самом элементе
4. Используя два гаечных ключа на «10», следует выкрутить гайки крепления
5. Извлекать болты из посадочных мест не нужно, так как после вывинчивания гаек, мап-сенсор может быть демонтирован
6. Если возникают трудности с вывинчиванием двух гаек, чтобы снять ДАД, тогда можно вывинтить один болт крепления кронштейна. Он находится в нижней части в области подключения фишки с проводами
7. Вместо неисправного устройства, необходимо установить новый ДАД, и выполнить его подключение в порядке обратном снятию

Процесс замены ДАД на Ланосе 1,5 не трудный, и после проведения таких действий, можно обнаружить исчезновение дефектов работы двигателя, которые возникали с неисправным элементом.

Проверка исправности МАП-сенсора

Перед тем, как прибегнуть к проверочным действиям, надо отметить, что датчики бывают аналогового и цифрового типа. На автомобили Ланос устанавливаются цифровые датчики. Цифровые устройства отличаются от аналоговых наличием микросхемы, где осуществляется преобразование сигнала. Чтобы проверить исправность ДАД на Ланосе, понадобится подготовить первоначально следующие детали:

• Мультиметр
• Медицинский шприц

Процедура диагностики выглядит следующим образом:

1. Первоначально необходимо проверить величину напряжения на клеммах датчика. Для этого используется мультиметр, который устанавливается в режим измерения постоянного напряжения до 20В
2. Черный щуп прибора подключается к массе автомобиля (можно на минусовую клемму аккумулятора), а красный щуп нужно подсоединить к фишке центрального провода салатового цвета (если щуп не вмещается в тыльную части фишки, тогда используем скрепку или булавку). Этим проводом элемент соединен с ЭБУ, и происходит изменение напряжения в зависимости от давления
3. Включить зажигание авто, и снять показания. При включении зажигания проверяемый элемент измеряет атмосферное давление путем его сравнения с вакуумом. Напряжение на приборе при включенном зажигании должно составлять от 4,5 до 4,9В
4. Пониженное напряжение свидетельствует о неисправности датчика или шланга, соединяющего элемент с впускным коллектором. Шланг необходимо проверить на целостность, и при необходимости заменить

Если выходное напряжение ДАДа составляет 4,5-4,9В, значит переходим к дальнейшей проверке. Для этого необходимо отсоединить шланг от коллектора, и присоединить к нему шприц. При помощи шприца создается разряжение в датчике, и контролируются по прибору изменения напряжения. При возникновении разрежения (когда давление относительно атмосферного уменьшается), будет падать напряжение. Если этого не происходит, значит ДАД неисправен, и требуется его замена. Величина падения напряжения достигает 0,3-0,5В.

https://youtube.com/watch?v=7uFHW8i24SI%3F

Это интересно! Для проверки не обязательно использовать шприц. Чтобы быстро проверить исправность датчика, понадобится завести мотор, и проследить за изменением напряжения на мультиметре. Снижение напряжения говорит об исправности элемента.

Для чего предназначен ДАД на Ланосе

Датчик абсолютного давления или разрежения — он же MAP sensor на Ланосе, который предназначен для измерения абсолютного давления (давление воздуха относительно вакуума). Для чего же это необходимо? Чтобы ЭБУ или «мозги» автомобиля на основании полученных данных о плотности воздуха и его расходе могли приготовить оптимальную топливно-воздушную смесь.

Это устройство осуществляет измерение давления на впускном коллекторе, в зависимости от нагрузки двигателя и частоты вращения коленчатого вала. Измерение происходит путем сравнения вакуума (абсолюта) с атмосферным давлением. Датчик передает сигнал на ЭБУ, и на основании этого показателя электроника оценивает плотность воздуха и предполагаемый его расход, чтобы создавать ТВС подходящего состава. В итоге рассматриваемый датчик предназначается для таких целей:

1. Для определения величины абсолютного и барометрического давления, что зависит от местности, в которой эксплуатируется автомобиль
2. Для расчета объема всасываемого воздуха
3. Для оценки нагрузки двигателя. Именно от нагрузки двигателя зависит величина давления в коллекторе. Чем выше это значение, тем больше нагрузка на мотор, а значит исходя из этого, происходит приготовление оптимальной ТВС

Многие ошибочно полагают, что этот датчик нужен только для оценивания количественного состава воздуха, поступающего в коллектор. Однако этот элемент выполняет много функций, на основании чего обеспечивается стабильная работа двигателя при разных режимах движения — под нагрузкой или при движении накатом.

https://youtube.com/watch?v=iNIxDyurreI%3F

Это интересно! Неисправность устройства приводит к повышению расхода топлива на Ланосе. Увеличенный расход является не единственным признаком, указывающий на неисправность детали.

Рывки при начале движения

Наиболее неприятной ситуацией является провал при трогании с места. Водитель нажимает на газ, одновременно отпуская педаль сцепления, а автомобиль вместо того чтобы поехать клюет носом. Часто автовладельцы называют это задумчивостью авто. То есть, машина сначала думает, а потом уже едет. Стоит отметить, что такая «задумчивость» может стать роковой при попытке быстро проскочить на перекрестке налево. Провал не является особенностью прошивки – здесь имеет место быть техническая проблема.

Прежде всего, необходимо провести диагностику двигателя у хорошего специалиста. Причем диагностика необходима даже в том случае, если «чек» не горит. Безусловно, необходимо поменять топливный фильтр, если вы его уже долго не меняли. Также рекомендуется проверить состояние сетки в баке. Если фильтры стоят новые, то необходимо обязательно проверить давление топлива.

В режиме холостого хода давление должно быть не ниже 2.5 кгс/см2. При открытии дросселя давление кратковременно повышается до 3.0-3.5 кгс/см2 (автомобиль при этом стоит на месте, на нейтральной передаче). При отсоединении вакуумной трубки от РДТ – регулятора давления топлива, давление устанавливается на максимальное – 3.0-3.5 кгс/см2. Если у вас зафиксировано меньшее давление в рампе, то это может быть причиной провала при начале движения. Необходимо проверить работоспособность регулятора давления топлива, а также обратного клапана в топливном насосе.

Причиной провала также может стать неисправность клапана ЕГР. После длительной эксплуатации, клапан рециркуляции отработавших газов имеет свойство зависать в открытом положении. При этом происходит постоянный подсос выхлопных газов во впускной ресивер, что также вызывает провал при трогании. Для проверки можно просто временно заглушить данный клапан.

Если при начале движения наблюдаются мелкие рывки, в этом случае также необходимо проверить топливную систему и провести диагностику

Стоит обратить внимание на состояние свечей и высоковольтных проводов. Очень часто некачественные или просто неисправные ВВ провода приводят к рывкам

Состояние свечей также крайне важно. Кроме того, необходимо использовать только рекомендованные свечи с корректным искровым зазором и калильным числом

В некоторых случаях наблюдается дрожание автомобиля при трогании. Здесь причиной может служить покоробленный диск сцепления. При эксплуатации диск сцепления может изнашиваться неравномерно, что в конечном итоге приводит к подобному эффекту. К сожалению, без визуального контроля невозможно точно определить необходимость замены диска сцепления.

Рывки при движении на малых оборотах

На Ланосе с двигателем A15SMS очень часто наблюдаются рывки при движении на 1-2 передаче. Особенно это заметно при езде в пробке в режиме старт-стоп. Стоит отметить, что на различных форумах на эту тему сломано уже немало копий, а однозначное решение так и не найдено. При нажатии на газ происходит своеобразный кивок или даже серия рывков.

Опять-таки, прежде всего – диагностика. Если диагностика ничего не обнаружила, то проверяем все фильтра. Точнее не проверяем, а меняем. Далее диагностика свечей и высоковольтных проводов. Многие автовладельцы отмечают снижение рывков после замены ДАД – датчика абсолютного давления. С завода на Ланосе установлен ДАД российского производства. Меняют его чаще на немецкий аналог. Также можно попробовать установить бесконтактный ДПДЗ. Вкупе, все это, безусловно, приведет к значительному снижению рывков.

Рывки при разгоне

Если ваш Ланос дергается при разгоне, то в этом случае с большой долей вероятности виновата топливная система. Необходимо заменить топливный фильтр и обязательно поменять сетку в баке. После замены фильтров необходимо проконтролировать давление топлива в рампе. В случае отклонений, скорее всего, необходимо будет менять топливный насос.

Если вы уже все перепробовали и ничего не помогает, то в этом случае стоит подумать о прошивке. В том случае, если все системы автомобиля работают нормально, то грамотный чип тюнинг решит вашу проблему. Еще раз хочется отметить, что прошивать можно только полностью исправный автомобиль.

Помните, что исправный автомобиль не дергается даже со стоковой прошивкой. Конечно же, у Ланоса наблюдаются небольшие рывки при движении на малой скорости и на 1-2 передаче, но они настолько незначительны, что на них просто не обращаешь внимания. Вполне возможно, что вы излишне наблюдательны и чувствительны и называете рывками именно этот, так сказать, дефект прошивки. В таком случае, вам поможет только прошивка. Но самое главное – своевременное ТО и уход за автомобилем.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Как механик диагностирует ошибку P0001?

Для надлежащего диагностирования ошибки P0001 потребуется усовершенствованный диагностический сканер, способный не только считывать сохраненные коды ошибок, но и просматривать данные различных датчиков в режиме реального времени. Сначала механик считает все сохраненные данные и коды ошибок с помощью сканера OBD-II. Затем он очистит коды ошибок с памяти ECM и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли код P0001 снова.

Если код ошибки появится снова, механик продолжит диагностирование, следуя процедуре, установленной производителем автомобиля. Для этого ему потребуется:

• Усовершенствованный диагностический сканер
• Цифровой вольтметр
• Манометр для жидкого топлива

Как работает регулятор холостого хода (РХХ) на Ланосе

Не разобравшись в принципе работы РХХ Ланос, диагностику проводить бессмысленно, поскольку необходимо знать, что именно проверять. Регулятор холостого хода представляет собой шаговый электродвигатель с конусным клапаном на штоке в качестве рабочего органа. Шаговый двигатель, установленный в корпусе РХХ, срабатывает по команде электронного блока управления двигателем и по сути является исполнительным устройством.

Максимальное количество шагов, которое необходимо клапану для перекрытия воздушного канала холостого хода — 50, а при переключении клапана в режим холостого хода электромотор втягивает конусный клапан на 21 шаг.

Заводской регулятор холостого хода Дэу Ланос

Работает РХХ следующим образом. Включая зажигание, мы активируем шаговый электродвигатель, который выталкивает шток клапана до тех пор, пока конус не упрется в седло канала дроссельного узла. В это время мы слышим щелчок. Кстати, во время этого тестового срабатывания при запуске двигателя, конус изнашивается сильнее всего. Конус сел на место, а шаговый мотор посылает импульс на блок управления двигателем, сообщая о готовности.

Схема работы РХХ

После этого ЭБУ дает команду электромотору на втягивание штока на 21 шаг, мы запускаем двигатель и он начинает работать на холостых оборотах, если не активировать дроссельную заслонку. Отслеживая степень прогрева двигателя с помощью датчиков, ЭБУ постепенно перекрывает доступ воздуха к системе холостого хода, выводя двигатель на режим номинальных холостых оборотов (800-900 об/мин). Так работает регулятор холостого хода РХХ на Дэу Ланос.

РХХ Ланос в разобранном виде

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Провалы при подсосе воздуха во впускной коллектор

Причина провалов — подсос воздуха в гофре воздушного фильтра

Подсос воздуха, как правило, приводит к обеднению рабочей смеси и куче проблем, связанных с мощностью и динамикой двигателя. Чаще всего виной разгерметизации впускного тракта становится гофра воздушного фильтра. В ряде случаев воздух может подсасывать через прокладки коллектора, дроссельной заслонки, трещины в шлангах. Проверить наличие подсоса воздуха проще всего с помощью элементарного дымогенератора.

Суть такая — мы подаем во впускной трубопровод дым, который всасывается в систему, и при малейшей негерметичности место подсоса будет явно обозначено утечкой дыма. Простейший дымогенератор можно собрать из нескольких пластиковых бутылок, шланга и штуцера от старой камеры. В отверстие в нижней части отрезанной пластиковой бутылки вставляем подожженную сигарету, устройство вставляется во впускной трубопровод после воздушного фильтра. Запускаем двигатель и следим за утечкой дыма. Вышедшую из строя прокладку, шланг или гофру заменяем новыми.

Как заменить регулятор давления топлива Шевроле Авео

Топливный регулятор находится под корпусом модуля бензонасоса. Как понятно, чтобы добраться до регулятора, нужно вначале отсоединить топливный модуль. В блоге по ремонту Chevrolet Aveo есть обзор на тему замены сеточки бензонасоса. Данную статью можно рассматривать в качестве инструкции для отсоединения топливного и разбора модуля.

Обратите внимание, менять регулятор давления имеет смысл только в том случае, когда автомобиль отколесил до 50 000 – 70 000 (км) пробега. Если же модуль бензонасоса уже намотал свыше 100 000 (км), то замена одного регулятора особого результата не даст

А если поломку и удастся устранить, то это ненадолго.

В старом топливном модуле необходимо менять:

1. Регулятор давления
2. Моторчик бензонасоса
3. Датчик уровня топлива(ДУТ)
4. Сеточку бензонасоса

Вместо комплексного узлового ремонта имеет смысл поставить просто новый модуль бензонасоса в сборе. И будет вдвойне хорошо, если мастер не станет экономить на заказе модуля. Лучше всего взять оригинал. Но подойдут и многие сертифицированные аналоги.

На Шевроле Авео Т200 и Т250 топливный модуль извлекается через технологическое отверстие, которое расположено под задним сиденьем. А в модификации Т300 при демонтаже модуля топливного насоса придется отсоединять топливный бак, так как доступа к модулю из салона не предусмотрено!

Если вкратце, то модуль бензонасоса отсоединяется по следующей схеме (Т200, Т250 и Т255):

• Вначале производим все подготовительные работы. Нужно сбросить давление в топливной магистрали, а также извлечь заднее сиденье и скинуть минусовую клемму с АКБ.
• Отсоединяем крышку модуля бензонасоса. Крышка держится на защелках.

​

Извлекаем проводную колодку. Предварительно необходимо подвинуть фиксатор.

​​

Отсоединяем напорный и обратный шланги. Шланги фиксируются при помощи быстросъемного фитинга. Из шлангов может протекать оставшееся топливо. Желательно положить шланги на ветошь.

​

Тщательно вычищаем все засоры из модуля бензонасоса Шевроле Авео. При отсоединении насоса засоры могут упасть в бак, из-за чего быстро забьется сеточка топливного насоса.

Откручиваем стопорное кольцо. Мастеру понадобится молоток и ударная наставка. Откручивать стопор следует против часовой стрелки.

​

Извлекаем топливный модуль и переносим его на слесарный верстак. Из бензонасоса может протекать топливо. Лучше всего сразу поставить насос в емкость.

Все, можно приступать к разбору бензонасоса и замене регулятора давления топлива. Ниже прилагается ссылка по разбору топливного насоса для данного автомобиля.

• Разбирается топливный модуль Chevrolet Aveo без особых сложностей. Нужно лишь снять верхнюю часть, она держится на фиксаторах.
• Далее следует отсоединить сам корпус, внутри которого и расположен регулятор давления топлива.

​

Отсоединяем регулятор, он держится на одном шланге.

​​

Производим замену изношенных компонентов топливного модуля и собираем узел в обратной последовательности. Обязательно проверьте работу недавно обслуженного бензонасоса!

Где находится регулятор давления топлива на Ланосе, Сенсе и Шансе

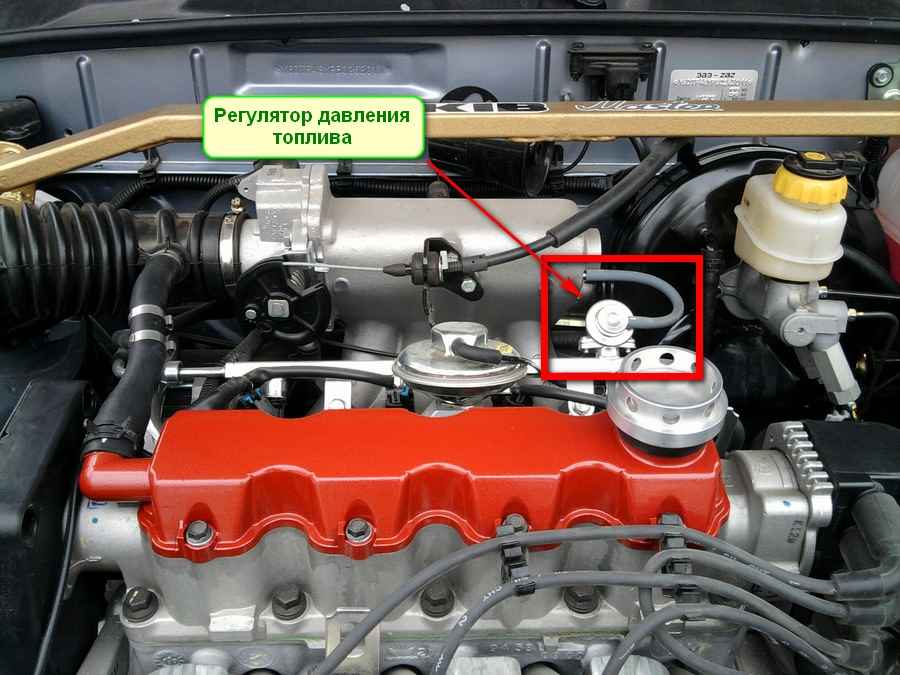

На автомобиле Ланос регулятор давления топлива расположен на топливной рампе с правой стороны (если смотреть стоя к авто лицом)

Чтобы его увидеть, необходимо открыть капот, и обратить внимание на топливную рампу. На фото ниже показан вид и расположение РДТ на Ланосе

Надо отметить, что рассматриваемая деталь имеет аналогичное расположение для таких моделей автомобилей, как Сенс и Шанс с двигателями мелитопольского завода. Отличие заключается только в месте расположения. Если на Ланосах устройство находится в правой части от рампы, то на Сенсе и Шансе с левой стороны в области расположения ремня ГРМ. Ниже представлено фото, на котором показано место расположения изделия на Сенсах и Шансах.

Это интересно! Знаете ли вы, что РДТ на автомобилях может устанавливаться не только в подкапотном пространстве на топливной рампе, но еще и в баке. Однако это не относится к автомобилям Ланос, Сенс и Шанс.
