Система отопления, вентиляции и кондиционирования

Доработка печки автомобиля «Дэу Нексия»

Народные умельцы придумали схему, которая делает работу печки более эффективной. Она предполагает возвращение антифриза из радиатора не в расширительный бачок, а в его патрубок. Это, в свою очередь, позволяет более эффективно использовать тепло антифриза для отопления салона.

Для реализации этой схемы потребуется тройник для распределения антифриза. Его можно подобрать в автомагазине или собрать самостоятельно из сантехнических элементов. Алгоритм установки тройника следующий:

  1. Отрезать патрубок возврата антифриза, находящийся в верхней части расширительного бачка, на расстоянии 6 см от самого бачка. Обратный патрубок отрезается на расстоянии 6 см от бачка
  2. Вставить заглушку в патрубок, чтобы исключить вытекание жидкости. В качестве заглушки можно использовать болт подходящего размера, закреплённый в шланге хомутом. Для надёжности соединения можно использовать ФУМ-ленту. Чтобы антифриз не вытекал, в патрубок вставляется заглушка
  3. С обеих сторон немного надрезать патрубок, идущий к нижнему штуцеру бачка. При этом потребуется укоротить шланг на 4 см.
  4. Надеть на этот патрубок тройник. Для повышения эффективности печки в систему врезается тройник
  5. Подсоединить к ройнику шланг обратной подачи.
  6. Все штуцера и места соединений обжать хомутами.

Чиним кондиционер своими руками

Ремонт автомобильных кондиционеров может быть осуществлен в домашних условиях. Для ремонта оборудования вам потребуется стандартный слесарный инструмент. Но подбор инструмента также должен осуществляться с учетом поломки.

Ремонт компрессора

Ремонт автокондиционеров не особо простая задача, но в принципе, выполнить ее можно и самостоятельно, даже если речь идет о компрессорном устройстве. Выход из строя этого узла может быть обусловлен утечкой рабочей жидкости, так что прежде чем демонтировать компрессор, убедитесь в том, что в системе нет утечек.

Чтобы сделать это, выполните следующие действия:

  1. Внимательно осмотрите корпус компрессора. На нем могут быть трещины и другие следы повреждений, которые могут привести к неполадкам.
  2. Проверьте все патрубки системы. На практике магистрали могут перетираться между собой, в частности, речь идет о магистралях для обдува задних кресел, поскольку они проходят под днищем и могут быт повреждены.
  3. Причина неполадок может заключаться и в износе резиновых прокладок, установленных в местах соединений компонентов системы, а также электронасоса. Диагностике насоса также нужно уделить время.
  4. Проверьте прокладку компрессорного узла. Причина выхода из строя этого агрегата также может крыться в неполадках в работе электроники или засоренном конденсаторе. В большинстве случаев компрессорный узел не подлежит ремонту, его обычно меняют. Более точно определить причину поломки компрессора позволит только полная проверка системы с помощью диагностического оборудования (автор видео канал Ремонт автомобильных кондиционеров).

Устранение утечки фреона

Ремонт системы кондиционирования может заключается в устранении утечки расходного материала. Хладагент обычно уходит через места соединений патрубков, а также через поврежденные магистрали, такая проблема встречается чаще всего. Для обнаружения места утечки вам не потребуется инструмент нужно внимательно осмотреть все магистрали на предмет повреждения, также можно воспользоваться специальным газоанализатором. Это устройство при правильном использовании позволит наиболее точно выявить место протечки.

Как вариант, для обнаружения утечки можно залить в кондер фреон с ультрафиолетовым красителем. На таком хладагенте нужно проездить около дня, после чего открыть капот и включить ультрафиолетовую лампу. Процедура лучше осуществлять в темноте, это позволит наиболее точно определить поврежденное место. Вышедшие из строя уплотнители подлежат замене (автор видео канал Cheviplus LIVE).

Ремонт труб и шлангов

Как сказано выше, все поврежденные шланги меняются после диагностики. Если речь идет об алюминиевых магистралях, то на них также могут появиться повреждения. Для их ликвидации из инструмента вам потребуется паяльник. Если повреждения незначительные, то их можно запаять с помощью специального состава, при этом площадь повреждения должна быть не более 3 мм.

В том случае, если повреждения более серьезные, то единственным вариантом, кроме замены магистралей, будет их сварка. Для выполнения ремонта потребуется труборез и специальный гибочный станок для труб, ну и, разумеется, сварочный аппарат. Поскольку такой аппарат есть далеко не у каждого, лучше доверить процедуру сварки специалисту.

Устранение неполадок радиатора

Как сказано выше, радиаторный узел больше остальных подвержен воздействию пыли, грязи, влаги, камней и т.д. В ходе эксплуатации этот узел изнашивается, на его корпусе могут возникать коррозийные процессы, также неисправность может заключаться в разгерметизации. Неисправность радиатора может привести к неработоспособности кондера в целом. Как показывает практика, наиболее оптимальным вариантом будет приобретение и установка нового радиаторного узла и удаление старого устройства. Сваркой проблему в большинстве случаев решить не выйдет (автор видео канал Радавто).

Принцип работы системы отопления «Дэу Нексии»

Система обогрева в автомобиле устроена следующим образом. Двигатель машины в процессе работы нагревается. Для его охлаждения используется антифриз, заливаемый в охлаждающую рубашку мотора. Эта жидкость нагревается вместе с мотором, а нагревшись, уходит в главный радиатор автомобиля. Оттуда по системе патрубков горячий антифриз поступает в малый радиатор печки, обдуваемый небольшим вентилятором. Тепло оттуда через специальные воздуховоды поступает в салон и обогревает его. В задних дверях автомобиля находятся вытяжные отверстия, необходимые для вентиляции салона. Через них избыточное тепло уходит наружу.

Устранение воздушной пробки

Данная пробка образуется при поступлении тосола из обратки в Жидкость при сливе образует воздушные пузырьки, которые и формируются впоследствии в пробку. Она препятствует нормальной циркуляции жидкости в системе охлаждения и отопления. Чтобы ее устранить, нужно сделать следующее. Поставьте автомобиль на горку так, чтобы перед был выше задней части. Запустите мотор и откройте капот. Крышку расширительного бачка надо снять. При помощи тросика дроссельной заслонки поддерживайте средние обороты двигателя (около 3000). Второй рукой необходимо сжимать и разжимать шланги, ведущие от расширительного бачка и радиатора печки. Жидкость в бачке будет булькать и при наличии воздушной пробки уходить. Тосол при этом надо подливать. Далее можно закрывать бачок и проверять работу печки.

Работа несложная, но из-за несовершенства конструкции системы охлаждения воздушная пробка может вновь появиться. В таком случае проще немного усовершенствовать систему.

Схема системы охлаждения

Рассмотрим, как выглядит схема охлаждающей системы Дэу Нексия:

Элементы системы охлаждения двигателя DAEWOO NEXIA: 1-электровентилятор; 2-кожух электровентилятора; 3,36-гайки; 4,7,9,10,12,13,15,17,18,20,27,29,32, 34,38 40,41,43,45,47-хомуты;5,30,48,49,53-болты; 6-подводящий шланг подогрева дроссельного узла; 8-тройник; 11-подводящий шланг отопителя; 14-перепускной шланг; 16-отводящий шланг отопителя(пунктиром показана форма шланга при установки автоматической коробки передач); 19-отводящий шланг подогрева дроссельного узла; 21-датчик включения электровентилятора; 22-уплотнительное кольцо датчика; 23-корпус термостата; 24-уплотнительное кольцо крышки термостата; 25-термостат; 26-патрубок водяного насоса; 28-отводящий шланг водяного насоса; 31-соединительный патрубок; 33-жидкостной шланг расширительного бачка; 35-расширительный бачок; 37-пробка расширительного бачка; 39-пароотводящий шланг расширительного бачка; 42-подводящий шланг радиатора; 44-радиатор;46-отводящий шланг радиатора; 50-кронштейн крепления радиатора; 51-верхняя подушка крепления радиатора; 52-электровентилятор кондиционера; 54-нижняя подушка крепления радиатора.

Расположение предохранителя печки

Иногда может перегореть предохранитель печки. В отличие от большинства автомобилей, блок предохранителей на «Дэу Нексия» расположен не в подкапотном пространстве, а в салоне. Предохранитель печки имеет красный цвет и находится в монтажном блоке в панели приборов. Для его замены потребуется:

  1. Слева от руля найти нишу блока предохранителей.
  2. Снять крышку с блока.
  3. Используя информацию о назначении каждого элемента на внутренней стороне крышки, найти красный предохранитель номиналом 10А и вытащить его щипцами для осмотра.

Таблица: назначение предохранителей автомобиля «Дэу Нексия»

Обозначениепредохранителя Номиналь­ный ток, А Назначение предохранителей
F1 10 ЭБУ (цепь от батареи)
F2 10 Лампы габаритного света, фонари освещения номерного знака
F3 10 FlaflyBHafl подушка безопасности
F4 20 Дальний свет фар
F5 10 Левая фара (ближний свет)Электропривод регулятора направления светового пучка левой фары
F6 10 Правая фара (ближний свет)Электропривод регулятора направления светового пучка правой фары
F7 30 Электробензонасос топливные форсунки
F8 20 Указатели поворота, аварийная сигнализация, сигналы торможения
F9 30 Стеклоочиститель ветрового стекла
F10 10 Привод крышки лючка горловины топливного бака, АБС, иммобилайзер
F11 10 Реле включения электромагнитной муфты компрессора кондиционера
F12 30 Электродвигатель вентилятора системы охлаждения (низкая скорость)
F13 20 Лампы света заднего хода, цепь генератора, комбинация приборов, предохранитель прикуривателя, звуковой мелодичный сигнал
Fi4 30 Звуковой сигнал, реле включения электродвигателя вентилятора системы охлаждения (высокая скорость)
F15 20 Часы с индикацией, плафон освещения салонаФонарь освещения багажника, электродвигатель привода антенны
F16 30 Моторедукторы стеклоподъемников
F17 10 Автомагнитола (цепь от замка зажигания)
F18 30 Управление замком крышки багажника, таймер электрообогрева заднего стекла, система центральной блокировки замков дверей, автомагнитола (цепь от батареи)
F19 30 Реле электровентилятора отопителя

Рециркуляция

Система отопления Daewoo Nexia подразумевает наличие функции рециркуляции воздуха. Это режим, который подразумевает использование воздуха из салона, а не с улицы. Это актуально в тех случаях, когда автомобиль проезжает зону сильной задымленности или загазованности

Важно при этом закрыть все окна, иначе смысла в переключении не будет

При этом водитель и пассажиры могут почувствовать головную боль, если такой режим включен дольше 15 минут. Это обусловлено тем, что кислород в автомобиль не поступает, а концентрация углекислого газа превышает норму. Поэтому рециркуляция используется только в крайних случаях, когда снаружи, например, сильная задымленность и приходится предпринимать действия, чтобы вредные химические соединения не попали в автомобиль. Как только машина преодолела опасную зону, режим отключают.

Опытные водители знают о том факте, что при низкой температуре на улице, использование рециркуляции приведет к быстрому запотеванию и последующему замерзанию стекол. Такой процесс может привести к аварийной ситуации на дороге, особенно если автомобиль движется быстро. Поэтому в сильные морозы лучше отказаться от использования режима, даже если это необходимо из-за задымления.

Видео: Блок климата Daewoo Nexia — что там ломается!

Отдельно стоит отметить, что на автомобилях, которые выше классом Дэу Нексии, рециркуляция используется автоматически во время мойки лобового стекла. Омывающая жидкость не всегда имеет приятный запах, а ее испарение происходит в непосредственной близости от воздухозаборника. Поэтому реализована система, которая включает забор воздуха из салона.

В заключении стоит сказать, что устройство печки не представляет собой чего-то сложного. Блок управления климатом понятен для водителей, даже если за рулем транспортного средства новичок.

Схема отопителя Дэу Нексия. Назначение основных узлов печки

Конструкция, осуществляющая отопление салона Daewoo Nexia, представлена следующими элементами.

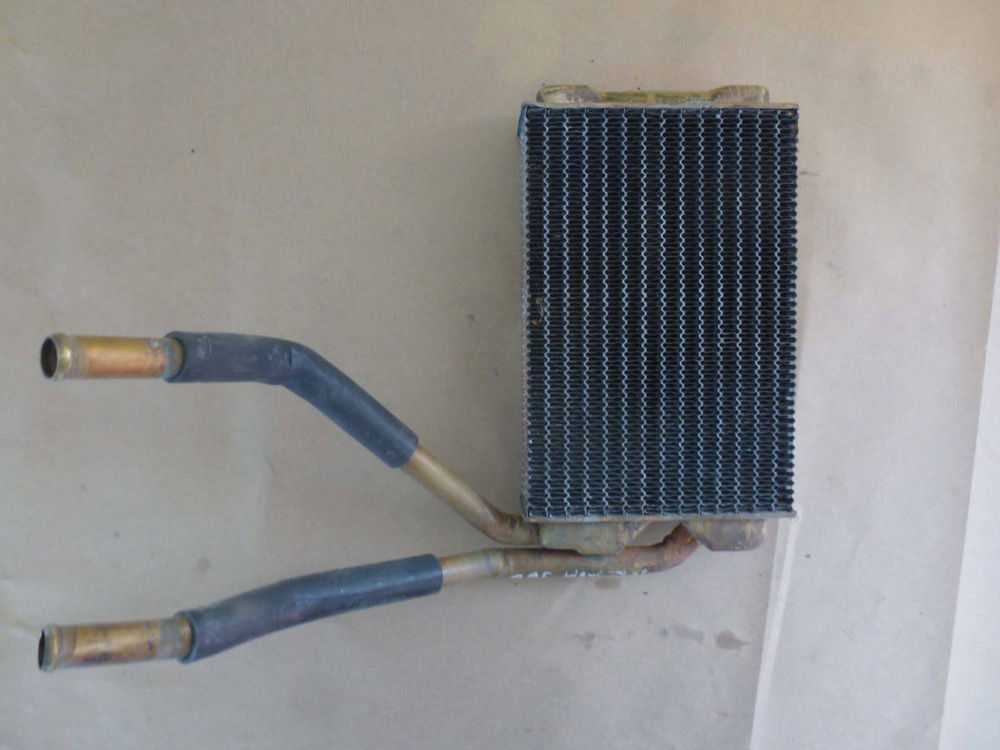

  1. Радиатор обогревателя (теплообменник). Его назначение обусловлено прогревом воздуха необходимого для обогрева салона, а также обдувом внутренней стороны стёкол в нём. Нагрев воздуха осуществляется посредством теплообмена между стенками радиатора и разогретой жидкости из системы охлаждения силового агрегата.
  2. Нагнетатель воздушного потока внутрь машины, который представляет собой обычный вентилятор (электромотор с закреплённой на его валу крыльчаткой). Этот элемент необходим для регулируемой подачи воздуха к заслонкам печки или кондиционера. Кстати, последний может работать лишь при включенном нагнетателе.
  3. Заслонка терморегулятора, которая регулирует проходящие через радиатор обогревателя и в обход его воздушные потоки. Таким образом, увеличивается или уменьшается температура их прогрева. Она находится в общем модуле печки и кондиционера.
  4. Исполнительный элемент управления воздушными потоками, которые позволяют разделить его, направляя, например, на обогрев зоны ног или обдув стёкол, обогрев задней части салона и т. д. Они также располагаются в общем модуле, перекрывая либо открывая тепловые магистрали отопителя.
  5. Патрубки, шланги, тепловые магистрали, управляющие тяги. Назначение их заключается в рециркуляции рабочей жидкости, транспортировки теплоносителя внутрь автомобиля, управление работой печки.

Обогрев салона Нексия имеет общую с кондиционированием панель управления, которая располагается на торпедо, содержит следующие регуляторы и переключатели:

  1. переключатель позиций вентилятора, который позволяет выбрать необходимую скорость вращения его вала, тем самым уменьшив или увеличив величину обдува.
  2. выключатель рециркуляционного режима.
  3. регулятор температуры.
  4. выключатель кондиционера.
  5. регулятор управления исполнительным элементом отопителя.

На работу переключателя, управляющего режимами нагнетателя, не влияют положения ручек терморегулятора, а также заслонки печки. Скорость вращения вентилятора регулируется изменением напряжения, поступающего на клеммы его электропривода. Изменение положения заслонок обогревателя осуществляется при помощи пневматического привода, а терморегулятор связан со своим исполнительным элементом посредством тягового соединения (тросик).

Почему плохо греет печка Дэу Нексия: выявление причин неисправностей в системе отопления

  1. Естественный фактор — длительная эксплуатация оборудования без проведения промежуточной профилактики, замены изношенных элементов, жидкости.
  2. Попадание в магистраль системы стороннего предмета, что способствовало перекрытию канала подачи антифриза.
  3. Механическое повреждение резинового патрубка, другого элементы системы отопления.
  4. Порыв в цепи электрического питания, мотор не вращается при активации рычага управления.
  5. Выход из строя предохранителя, отвечающего за подачу тока на регулятор печки.
  6. Замыкание на контактах реле.
  7. Засорение радиатора (печного, системы охлаждения) из-за использования низкокачественного антифриза, тосола с различными химическими примесями. Спустя некоторое время образуется накипь, абразивные наслоения, затвердения.
  8. Воздушная пробка вследствие разгерметизации системы, трещины в патрубке. Извне попадает воздух, разжижая тосол. Повышается рабочая температура к критической отметке, силовой агрегат закипает.
  9. Дефект крепления вакуумного переключателя. Конструкция механизма состоит из тонких пластиковых реек, которые часто ломаются. Воздухозаборная заслонка не открывается, циркуляция нарушена поэтому печка на Дэу Нексия греет слабо.
  10. Износ роликового подшипника: центральный вал удерживается и вращается на двух подшипниках. Со временем обойма разрушается, ролики рассыпаются. При активации отопителя слышен металлический скрип, скрежет.

Перечень причин, по которым не греет печка Дэу Нексия, не исчерпывающий. Каждая ситуация индивидуальна.

Особенности управления печкой Daewoo Nexia

Отопительная система на рассматриваемом автомобиле функционирует отдельно, без привязки к кондиционеру. Печка согревает и вентилирует салон, предотвращая запотевания лобового и боковых окон.

Иногда водители включают кондиционер при включенной печке. Это позволяет быстро освежить воздух в салоне автомобиле и продолжить греть стекла от запотевания. Особенностью управления климат системой на Daewoo Nexia является тот факт, что охлаждение и обогрев находятся в одном модуле. Поэтому водителю достаточно воспользоваться регуляторами, которые находятся на панели приборов, чтобы контролировать температуру внутри машины.

Управление печкой Дэу Нексия осуществляется с помощью следующих элементов, которые можно найти на панели приборов:

  • переключатель скорости вращения вентилятора. Регулировка происходит в сторону уменьшения или увеличения этого показателя. Причем настройка не гибкая и ограничена четырьмя позициями;
  • включение режима рециркуляции потоков воздуха;
  • регулировка температуры с помощью поворотов заслонки;
  • включение системы кондиционирования;
  • регулятор направления воздушных поток внутри салона, например «Ноги-Лицо».

При этом на режимы печки Дэу Нексия не влияет положение регулятора температуры поступающего воздуха. Четыре скорости работы вентилятора изменяются с помощью разности в подачи напряжения на моторчик. При этом заслонка меняет свое положение с помощью привода, а терморегулятор связывается тросиком с исполнительным элементом.

Готовимся к замене и подбираем инструмент

На Нексиях N100 и N150 радиаторы отопителя разные по объёму и толщине, но взаимозаменяемые при желании. Размеры такие:

  • N100 — 182x141x51 ;
  • N150 — 180×138,5×26 .

Радиаторы различаются толщиной и способом закрепления, но каждый можно поставить вместо другого.

Технология замены на обеих версиях идентична, поэтому на этом не станем заострять внимание. Для работы особо сложного инструмента не потребуется — набор отвёрток и головка на 7, желательно с трещоткой, удлинителем и карданом

В первую очередь, определимся с местом проведения работ, удобнее, если будет доступ к машине снизу. Это или подъёмник, или смотровая яма. Для начала снимаем защиту с двигателя и сливаем антифриз в чистую ёмкость. Отключаем минусовую клемму АКБ, поскольку придётся отключать электрические разъемы и приступаем к работе.

Алгоритм снятия радиатора

Теоретически снять радиатор совсем не сложно. Но каждая мелочь способна часами выкручивать руки. К этому надо быть готовым. Берём волю в кулак и начинаем работать:

  1. Работу начнём из салона с демонтажа центральной консоли. Снимаем руками декоративную рамку магнитолы, управления печкой и полки.

Начинаем разбирать центральную консоль с декоративных рамок.

Убираем рамку КПП.

Вытаскиваем магнитолу, отсоединяем провода.

Вытаскиваем блок управления печкой.

Снимаем металлический каркас.

Здесь придется помучится и посбивать пальцы – шланги скорее всего прикипели, а к нажимным хомутам не подлезешь пассатижами.

Устанавливаем новый радиатор и собираем обратно центральную консоль.
