Режимы функционирования системы део нексия

Ремонт вакуумного переключателя

Для ремонта вакуумного переключателя печки Нексия следует разобрать торпеду со стороны пассажира. Именно там находится блок управления печкой. Сразу необходимо снять консоль с магнитолой и решётки воздуховода, откручивая саморезы сверху и снизу.

Аккуратно вытащив блок управления, следует внимательно его рассмотреть. На блоке необходимо вытащить жёлтый провод, который крепится с помощью креплений белого цвета, и аккуратно вытащить крепление, повернув его по часовой стрелке. Затем следует снять крышку блока, для этого нужно отщёлкнуть 8 защёлок. По центру мы увидим небольшую круглую чёрную крышку, сняв которую увидим пружину и ещё две круглые крышки из пластмассы. Вся проблема в том, что эти две крышки плохо держатся друг на друге, поэтому и не работает вакуумник печки Дэу Нексия. Чтобы эти две крышки не съезжали друг с друга, их нужно приклеить любым клеем, который есть под рукой (клей «Момент», секундный клей или любой другой, который склеивает пластмассу). Блок управления затем нужно собрать и поставить на место в обратном порядке.

Есть ещё вариант ремонта вакуумного переключателя печки Нексия. Для этого также следует разобрать торпеду со стороны пассажира. В моторном отсеке есть распределитель, к которому подходят 2 вакуумные трубки, что создают давление. Если не работает переключение режимов, то, значит, не хватает давления. Элементы переключения режимов управляются вакуумом через три вакуумных блока. На эти блоки подаётся давление, и в результате меняются режимы обдува. Они находятся в торпеде со стороны пассажира. Тот блок, который отвечает за внутреннюю циркуляцию, находится около заслонки, возле вентилятора. Его и надо проверять. Для того чтобы появился режим «стекло-ноги», нужно переделать тяги.

Чтобы сделать режим «салон-стекло», нужно отключить оранжевый шланг и заглушить его место, сам шланг не глушится. Для включения этого режима нужно повернуть переключатель на панели в крайнее левое положение.

Дадим некоторые советы по правильной эксплуатации вакуума печки Нексия:

  1. Если вы на долгое время оставляете автомобиль на стоянке, то регулятор обдува направляйте на лобовое стекло.
  2. В зимнее время включать печку (крутить регулятор на панели) лучше после того, как хорошо прогреете автомобиль.

Регулировка фар — как правильно настроить ближний, дальний и противотуманный свет своими руками

Регулировка фар своими руками

Неправильная регулировка фар доставляет неудобства не только водителю автомобиля, но и другим участникам дорожного движения. При этом фары светят либо «перед носом» машины, либо освещают верхние этажи окружающих зданий и деревьев. Так в чем же заключается суть регулировки света фар и можно ли ее выполнить самостоятельно?

Для лучшего понимания процесса регулировки фар своими руками, мы добавили подробную видео-инструкцию, с которой вы можете ознакомиться в конце этой статьи.

Этот материал мы разделили на две части: теоретическую и практическую, включающую в себя схему регулировки фар и инструкцию по её использованию.

На стекле рассеивателя автомобильной фары имеется рисунок определенной формы, который создается рифленой насечкой, рассеивающей и направляющей световой поток так, что с одной стороны улучшаются условия видимости и освещенности дороги, а с другой – при правильной регулировки фар снижается вероятность ослепления встречных водителей.

  1. Рисунок на стекле фары «срезает» световой пучок по верхнему краю таким образом, чтобы он был направлен немного ниже уровня глаз водителя встречной машины. В то же время рассеиватель увеличивает ширину луча, тем самым, обеспечивая требуемый коридор освещения.
  2. Оптимальный уровень освещения правой обочины достигается «подниманием» правой части светового пучка (смотрите на схему регулировки фар немного ниже).

Правила регулировки света фар автомобиля своими руками

При регулировке фар изменяется ось направления светового пучка. Регулируется путем поворота параболического отражателя, в фокусе которого расположена лампа. Отражатель смещается вертикально и горизонтально, тем самым изменяя направления светового потока.

На задней поверхности блок-фар есть два винта, с помощью которых фиксируется положение отражателя. Про дополнительные фары ближнего и дальнего света мы уже писали, кто не читал, лучше прочитайте, там есть много нюансов.

Для каждого автомобиля предоставляется своя схема регулировки фар. Ее можно найти либо в руководстве по эксплуатации, либо скачать отдельно в интернете для конкретной марки и модели авто.

Как регулировать фары:

  1. Установить автомобиль на ровную поверхность. Экран, на котором будет рассеиваться свет должен быть ровным, без искривлений, выступов и строго вертикальной. Экраном обычно берут гаражные ворота или ровную стену. Машину надо поставить вплотную к стене.
  2. На стене надо начертить вертикальную линию — ноль. Она должна быть посередине между фарами. С левой и с правой сторон надо начертить еще вертикальные линии «Л» и «П».

    Линия «Л» должна совпадать с центром левой фары, линия «П» должна совпадать с центром правой фары.

  3. Теперь надо начертить горизонтальную линию. Она должна быть в одной плоскости с центром фар. Линию обычно обозначают цифрой «1». А под линией «1» надо начертить линию «2» на расстоянии 50 миллиметров от нее.
  4. Теперь нужно отъехать назад, установить автомобиль на расстоянии 7,5 метров от стены.
  5. Теперь включаем ближний свет фар и делаем их регулировку.
  6. Закрываем одну фару, например, тканью. Смотрим на экран и видим границы света одной фары. Граница светового потока должна проходить по линии «2», а наклонные отрезки должны начинаться в точках «Е» (смотрите рисунок выше).
  7. Если границы выходят за линию «2» и наклонные линии начинаются далеко от точки «Е», то с помощью винтов надо отрегулировать свет фар по горизонтали и вертикали.

Такие работы, как настройки, регулировки легко воспринимаются по обучающим видео урокам.

Причины нарушения регулировки света

Многих водителей беспокоит проблема, почему одна фара горит ярче другой, если смотреть на машину со стороны. Это говорит о нарушенной корректировке фар и появлении засветки в области светотеневой полосы.

К факторам, влияющим на настройку оптики, относятся:

  • попадание в крупную выбоину на высокой скорости;
  • неисправность корректора;
  • последствия легкого ДТП;
  • установка ламп сомнительного качества.

Автовладельцы задумываются, почему плохо светят фары после замены ламп. Причиной могут стать как новые световые элементы, так и неаккуратность при монтаже. Некачественные лампы изготавливаются без соблюдения правил и требований, поэтому часто имеют смещение спирали. Рефлектор не может уловить луч, сформировать его и направить на дорогу. В таком случае поможет только покупка новых лампочек. Другим фактором может стать случайное смещение механизма во время замены лампы. В обоих случаях оптика не сможет корректно освещать дорогу.

Печка не работает, не включается 4 и другие скорости

В данном случае симптоматика неработающей печки, следующая:

  1. Дует холодным – про это мы писали выше.
  2. Не работает вентилятор, а точнее электродвигатель.
  3. Вентилятор то включается, то выключается, не работает весь блок вентиляции.
  4. Проблемы в панели управления.

Если есть проблемы с электродвигателем, то тут возможно следующее:

  1. Перегорел предохранитель (F12 на схеме) или реле вентилятора отопителя (К24 на схеме ниже) – замените предохранитель и реле.
  2. Не приходит питание на блок печки. Могут быть проблемы в цепи до или в самом блоке, перегорел предохранитель, возможно, придется его снимать.
  3. Сгорел электромотор и не работает вентилятор на всех 4 скоростях. При этом может не работать кондиционер и рециркуляция.

Электрическая схема.

Решение проблем:

Если очень холодно ездить, то можно временно провести отдельный провод напрямую от контактной группы замка зажигания через предохранитель к вентилятору

Зиму Вы точно проездите в теплой машине, а по весне будете разбираться.
Если не работает только 4 скорость вентилятора, то проверьте реле на исправность (могут подгореть контакты) и при необходимости замените его.
Если не работают первые три скорости, то включаются они через блок резисторов R10 вентилятора отопителя (схема выше), который находится в корпусе забора воздуха.
Если вентилятор периодически выключается и включается, а также это происходит со всем блоком вентиляции, то обратите внимание на контактирую группу замка зажигания (КГ). Через контакт на 15А запитывается кондиционер и моторчик вентилятора

Проверьте контакты в КГ замка зажигания, при необходимости замените ее. Это решает проблему.

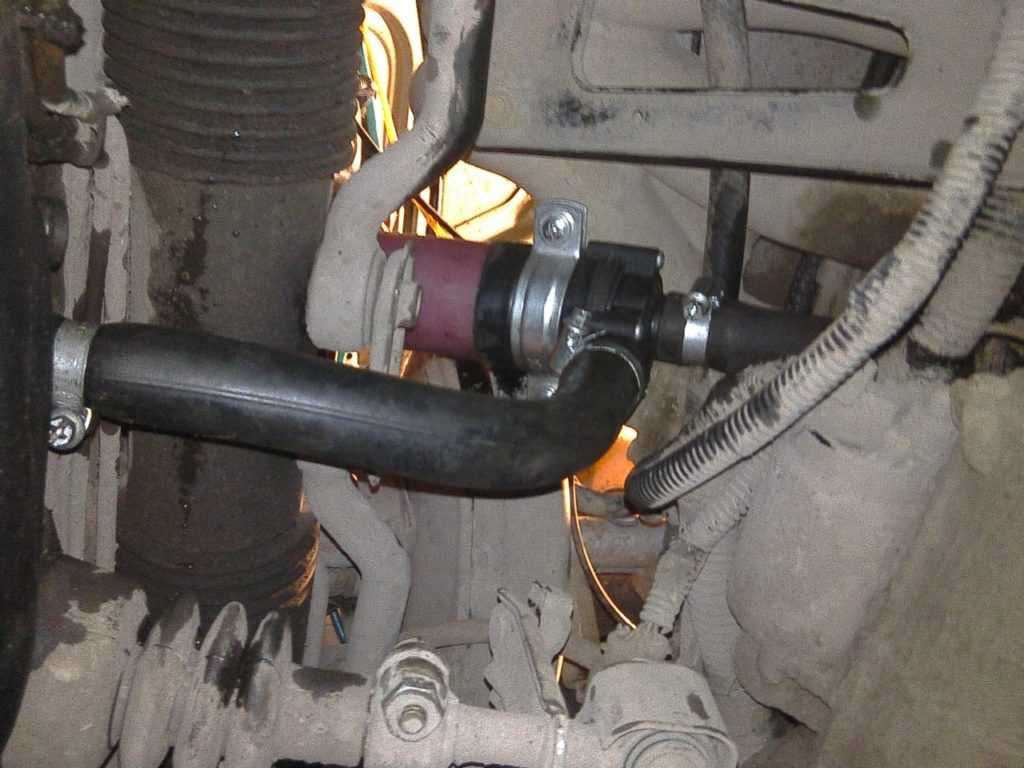

Установка на печку дополнительной помпы

Другим способом доработки печки может стать установка дополнительной помпы. Водяной насос обеспечивает принудительную циркуляцию охлаждающей жидкости. Второй насос позволит антифризу циркулировать быстрее и интенсивнее обогревать салон.

Для установки дополнительной помпы потребуется:

  • сама помпа;
  • металлические хомуты;
  • кусок шланга длиной 1 м;
  • набор отвёрток и гаечных ключей.

Работы выполняются в следующем порядке:

  1. Собирается узел малого круга циркуляции антифриза. Для этого помпа соединяется с двумя патрубками. К штуцеру на отвод антифриза присоединяется короткий отрезок шланга, а к подающему штуцеру — более длинный.
  2. Из системы сливается охлаждающая жидкость.
  3. С радиатора отопителя снимается шланг отвода антифриза.
  4. На место шланга отвода антифриза подсоединяется собранный узел с помпой.
  5. Помпа надёжно фиксируется за облицовочной панелью, проверяется надёжность крепления шлангов.
  6. В расширительный бачок заливается антифриз.
  7. Двигатель запускается и прогревается до рабочей температуры.
  8. Места соединений проверяются на предмет утечки антифриза

Таким образом, самостоятельно диагностировать и устранить неисправность печки автомобиля «Дэу Нексия» довольно просто. Более того, не прибегая к услугам автосервиса, можно доработать систему отопления. Эффективность обогрева салона в этом случае заметно вырастет.

Рекомендации по уходу и обслуживанию датчиков

  • Строго соблюдать рекомендации производителя по срокам технического обслуживания автомобиля;
  • Покупать детали с оригинальными каталожными артикулами. Точные данные указаны в руководстве по эксплуатации вашим техническим средством;
  • Проводить профилактику, устанавливать расходники, запчасти в сертифицированных СТО. Актуально в период нахождения машины на заводской гарантии. Нередки случаи аннуляции гарантии по причине стороннего вмешательства.
  • При появлении первых признаков неисправности двигателя обращайтесь в СТО;
  • Не практикуйте монтаж датчиков от других автомобильных марок, несмотря на то, что они совместимы. Внешнее сходство еще не гарантирует полноценную функциональность в действии;
  • Тщательно сверяйте каталожные артикулы на деталях при покупке, сопоставляйте с маркировкой, обозначенной в инструкции по эксплуатации.

При возникновении сложностей с заменой обращайтесь за помощью к специалистам СТО, менеджерам автосалонов. Дополнительно прочтите отзывы автолюбителей в сети интернет.

Какие лампочки нужны для панели приборов Нексии (Подробный обзор)

Давно начал замечать, что приборная панель плохо освещается и в темное время суток на ней тяжело что-либо разглядеть. Решил заменить лампочки, менять их на светодиоды не хотелось, так как глазу привычней видеть обычные стоковые лампы накаливания. Какие лампочки нужны для панели приборов Нексии (Подробный обзор) Подробно рассказываю про лампочки пане…

Быстрая замена лампочек в приборной панели Дэу Нексия

На обратной стороне панели находятся патроны с лампами. Чтобы заменить перегоревшую, поворачиваем патрон в гнезде против часовой стрелки и извлекаем его вместе с лампой. Снимаем фильтр с лампы и меняем лампу (при желании можно заменить подсветку приборной панели на ту, которая соответствует вашим предпочтениям).

Разноцветная подсветка приборов на нексию

Приборная панель автомобиля – это наглядная информация о важнейших параметрах и характеристиках, состоянии систем и узлов авто. Предлагаем подробное описание датчиков панели приборов на Дэу Нексия, которое поможет владельцу вовремя заметить неисправность и оперативно устранить её. Ссылка на светодиодные ленты: — наклейка деу нексия мафия — чехол на…

Пересвет приборной панели и печки Daewoo Nexia N150

Замена лампочек в комбинации приборов ВАЗ-2113, 2114, 2115 Сейчас мы побеседуем о таковой всераспространенной дилемме, как выход из строя ламп приборной панели на ВАЗ-2114. Модель ВАЗ-2114 многим хороша, она эстетична и динамична, обладает неплохими техническими характеристиками, но приборная панель оставляет желать лучшего в плане качества и надеж.

Демонтаж блока управления печкой

Блоком управления печкой в салоне называется панель с рычагами и переключателями, расположенная на центральной консоли. При демонтаже печки потребуется её снять. Это можно сделать за несколько минут, выполнив следующие операции:

  1. Отогнуть фиксаторы крепления облицовки на центральной консоли. Для снятия облицовки нужно отогнуть фиксаторы её крепления на центральной консоли
  2. Снять облицовку. После ослабления фиксаторов облицовка легко снимается
  3. Отсоединить тросик привода под торпедой со стороны пассажирского сиденья.
  4. Выкрутить винт крепления крестовой отвёрткой.
  5. Снять стопорное кольцо.
  6. Снять приводной тросик заслонки.
  7. Поддеть отвёрткой блок управления печкой с каждой стороны и аккуратно выдвинуть устройство на себя для отщёлкивания фиксаторов. После отщёлкивания фиксаторов блок управления печкой вытаскивается
  8. Снять с блока вакуумные магистрали.
  9. Вытянуть трос крана печки и отсоединить его.
  10. Разъединить питающую клемму. От блока управления печкой нужно отсоединить все магистрали и тросик
  11. Вытянуть блок управления на себя сильнее. Убедившись, что не осталось никаких подключений, снять блок.

Основные неисправности печки

Выход из строя печки может привести к неприятным для водителя последствиям. Наиболее сильно это ощущается в холодное время года. При возникновении такой ситуации сначала необходимо точно диагностировать причину неисправностей.

Печка слабо нагревает воздух

На приводе заслонки может появиться люфт. При этом печка будет работать в штатном режиме, но из-за люфта заслонка начнёт прогибаться под собственным весом, образуя щель. Через эту щель в салон начнёт поступать холодный воздух, снижая температуру в салоне.

Если печка слабо нагревает воздух, нужно отрегулировать заслонки

Эта неисправность обусловлена конструктивными особенностями строения печки и местом расположения заслонки. Заслонка установлена непосредственно перед радиатором отопителя и для свободного прохода холодного воздуха к радиатору должна быть всегда в приподнятом положении. Если тросовый привод ослаб, она меняет своё начальное положение, и холодный воздух начинает поступать не к радиатору, а в салон.

Печка работает, но не направляет поток воздуха в ноги

Иногда печка начинает работать странно. Она нормально нагревает воздух, но не позволяет направить воздушные потоки в нижнюю часть салона. Проблема опять-таки кроется в заслонке, привод которой не позволяет рычажку открывать позицию «в ноги». В этом случае придётся снимать центральную панель машины и настраивать тросовый механизм.

Проблема невозможности включения режима «в ноги» решается регулировкой или ремонтом привода заслонок

Печка не работает

Существуют две причины выхода из строя печки автомобиля «Дэу Нексия»:

  • вышел из строя электродвигатель;
  • в радиаторе образовалась воздушная пробка.

Сначала нужно убедиться в том, что в системе нет лишнего воздуха. Для этого потребуется открыть капот и на прогретом двигателе руками потрогать патрубок подачи антифриза, подключённый к радиатору, и шланг дроссельной заслонки. Если один из них гораздо холоднее другого, то в радиаторе образовалась воздушная пробка, которую можно удалить за 5 минут. Для этого нужно выполнить следующие действия:

  1. Выкрутить крышку с расширительного бачка.
  2. Завести мотор.
  3. Для выпуска воздуха из системы несколько раз сильно и резко нажать на педаль акселератора.

Выкрутив крышку бачка и резко нажав на педаль газа, можно освободить систему от воздушной пробки

Если же воздушной пробки не обнаружено, скорее всего, придётся менять электродвигатель. Работа эта не очень сложная, но требует максимальной концентрации.
